Produkttype	Vinkjøleskap (lagringsskuff)
Merke	Dometic
Modell	DrawBar 5C
Kapasitet	Opptil 5 flasker (maks diameter 96 mm)
Totalt volum	15 L
Temperaturområde	+5 °C til +17 °C (5 nivåer: 5, 8, 11, 14, 17 °C)
Kjøletype	Kompressor
Kjølemiddel	R600a (isobutan), 10 g
Strømforsyning	220–240 V~ 50 Hz, 45 W
Mål (B x D x H)	597 x 591 x 141 mm
Vekt	17,9 kg
Maksimal belastning	10 kg
Klimaklasse	N (omgivelse +16 °C til +32 °C)
Støyutslipp	45 dB(A)
Frontpanel	Glass med håndtak (montert på fabrikk)
Innvendig belysning	LED (energieffektivitetsklasse F)
Fuktighetsbeholder	Ja, med svamp
Avriming	Automatisk
Spesialmoduser	Presentasjon (konstant belysning), Demonstrasjon (kompressor og vifter av)
Installasjon	Kan integreres i et møbel eller under benkeplate
Leveringsinnhold	Skuff, skruer, avstandsstykker, avbøyningssvamper, monteringsplater
Tiltenkt bruk	Lagring og temperaturkontroll av vin (lukkede og forseglede flasker)
Vedlikehold	Rengjøring med fuktig klut, kontroller vannivå, ikke rengjør beholderen i oppvaskmaskin
Garanti	Lovfestet (kontakt forhandler eller Dometic)

Ofte stilte spørsmål - DrawBar 5C DOMETIC

Hva er kapasiteten til vinkjøleskapet DrawBar 5C?

Vinkjøleskapet DrawBar 5C kan inneholde opptil 5 flasker med maksimal diameter 96 mm.

Hvordan stiller jeg temperaturen?

Trykk på innstillingsknappen flere ganger for å velge ett av 5 nivåer: 5 °C, 8 °C, 11 °C, 14 °C eller 17 °C. Standardtemperaturen er 11 °C.

Hvordan aktiverer jeg presentasjonsmodus?

Trykk samtidig på begge knappene i minst 2 sekunder. Den innvendige LED-belysningen forblir permanent på.

Hva gjør jeg hvis apparatet ikke kjøler og LED-indikatorene for temperatur 11 °C og 14 °C lyser konstant?

Demomodus er sannsynligvis aktivert. Hold innstillingsknappen inne i 6 sekunder for å deaktivere den.

Hvordan rengjør jeg vinkjøleskapet?

Rengjør jevnlig innsiden og utsiden med en fuktig klut. Ikke bruk slipende midler eller harde gjenstander. Tørk etter rengjøring.

Må jeg fylle fuktighetsbeholderen?

Ja, fyll fuktighetsbeholderen med vann til svampen er helt dekket. Kontroller vannivået jevnlig og skift vann om nødvendig.

Hva er målene på apparatet?

Målene er 597 x 591 x 141 mm (B x D x H). Vekt: 17,9 kg.

Kan jeg installere vinkjøleskapet under en benkeplate?

Ja, den kan installeres under en benkeplate eller integreres i et møbel. Følg instruksjonene i håndboken for å frigjøre nødvendige ventilasjonsåpninger (35 mm mellom møbelet og veggen).

Hva gjør jeg hvis den øvre temperatur-LED-en blinker?

Antall blink indikerer en feil: 1 gang = defekt føler, 3 ganger = intern vifte, 4 ganger = ekstern vifte, 5 ganger = skuff åpen for lenge, 6 ganger = kompressor. Kontakt en autorisert serviceagent, bortsett fra tilfelle 5 (lukk skuffen).

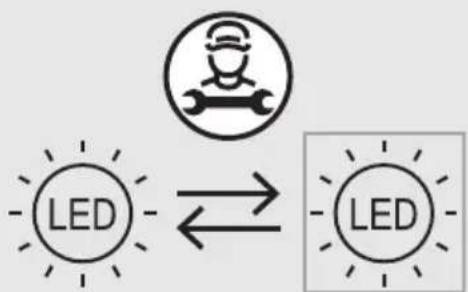

Hvordan bytter jeg den innvendige LED-pæren?

LED-pæren må kun skiftes av produsenten, en serviceagent eller en kvalifisert person. Følg prosedyren illustrert i håndboken (fig. 20 til 23).

BRUKSANVISNING DrawBar 5C DOMETIC

Teknisk beskrivelse 85

Installation 85

Rengøring og vedligeholdelse 88

Garanti 89

Bortskaffelse 89

Tekniske data 90

ADVARSEL! Manglende overholdelse af disse advarsler kan medføre dødelige eller alvorlige kvæstelser.

FARE! Manglende overholdelse af disse advarsler medfører dødelige eller alvorlige kvæstelser.

Plade eller møbel med lukket bagside

Se fig. 7, side 7

BEMÆRK

Sørg for at målene for det overliggende panel er egnede til det valgte installationssted.

Rengøring og vedligeholdelse

ADVARSEL! Brandfare

▶Rengør kun fugtbakken under rindende vand.

Kølekredsløb

Vennligst les disse instruksjonene nøye og følg alle anvisninger, retningslinjer og advarsler i denne produktveiledningen for å sikre at du installerer, bruker og vedlikeholder produktet ordentlig til enhver tid. Disse instruksjonene MÅ alltid følge med produktet.

Ved å bruke dette produktet bekrefter du at du har lest alle anvisninger, retningslinjer og advarsler grundig, og at du forstår og samtykker i å overholde vilkårene slik de er presentert her. Du godtar å bruke dette produktet kun til tiltenkt formål og bruksområder, og i samsvar med anvisningene, retningslinjene og advarslene slik de er presentert i denne produktveiledningen, så vel som i samsvar med alle gjeldende lovbestemmelser og forskrifter. Hvis anvisningene og advarslene som er presentert her, ikke blir lest og fulgt, kan det føre til personskader hos deg selv eller andre, skader på produktet eller skader på annen eiendom i nærheten. Denne produktveiledningen med sine anvisninger, retningslinjer og advarsler, samt relatert dokumentasjon, kan være underlagt endringer og oppdateringer. For oppdatert produktinformasjon, se documents.dometic.com.

Relaterte dokumenter

Teknisk beskrivelse ....102

Montasje....103

Apparatbeskrivelse ....104

Betjening 104

Feilretting....105

Rengjøring og vedlikehold .....106

Garanti....107

Avfallshändtering....107

Tekniske spesifikasjoner ....108

Symbolforklaring

FARE!

Sikkerhetsregel: Kjennetegner en farlig situasjon som - dersom den ikke unngås - resulterer i alvorlige personskader, eventuelt med døden til følge.

ADVARSEL!

Sikkerhetsregel: Kjennetegner en farlig situasjon som - dersom den ikke unngås - kan resultere i alvorlige personskader, eventuelt med døden til følge.

FORSIKTIG!

Sikkerhetsregel: Kjennetegner en farlig situasjon som - dersom den ikke unngås - kan resultere i mindre til moderate personskader.

PASS PÅ!

Kjennetegner en situasjon som - dersom den ikke unngås - kan resultere i materielle skader.

MERK

Ytterligere informasjon om betjening av produktet.

Sikkerhetsregler

Grunnleggende sikkerhet

ADVARSEL! Manglende overholdelse av disse advarslene kan resultere i alvorlige personskader, eventuelt med døden til følge.

Fare for elektrisk støt

• Forsikre deg om at vinkjøleskapet har blitt montert av en kvalifisert tekniker i samsvar med Dometics monteringsanvisning.
• Vinkjøleskapet må ikke tas i bruk hvis det har synlige skader.
• Hvis strømkabelen til vinkjøleskapet er skadet, må den skiftes ut av produsenten, et serviceverksted eller en annen kvalifisert person for å forhindre sikkerhetsfarer.

• Reparasjoner på vinkjøleskapet må kun utføres av kvalifisert personell. Usakkyndige reparasjoner kan føre til alvorlige farer.

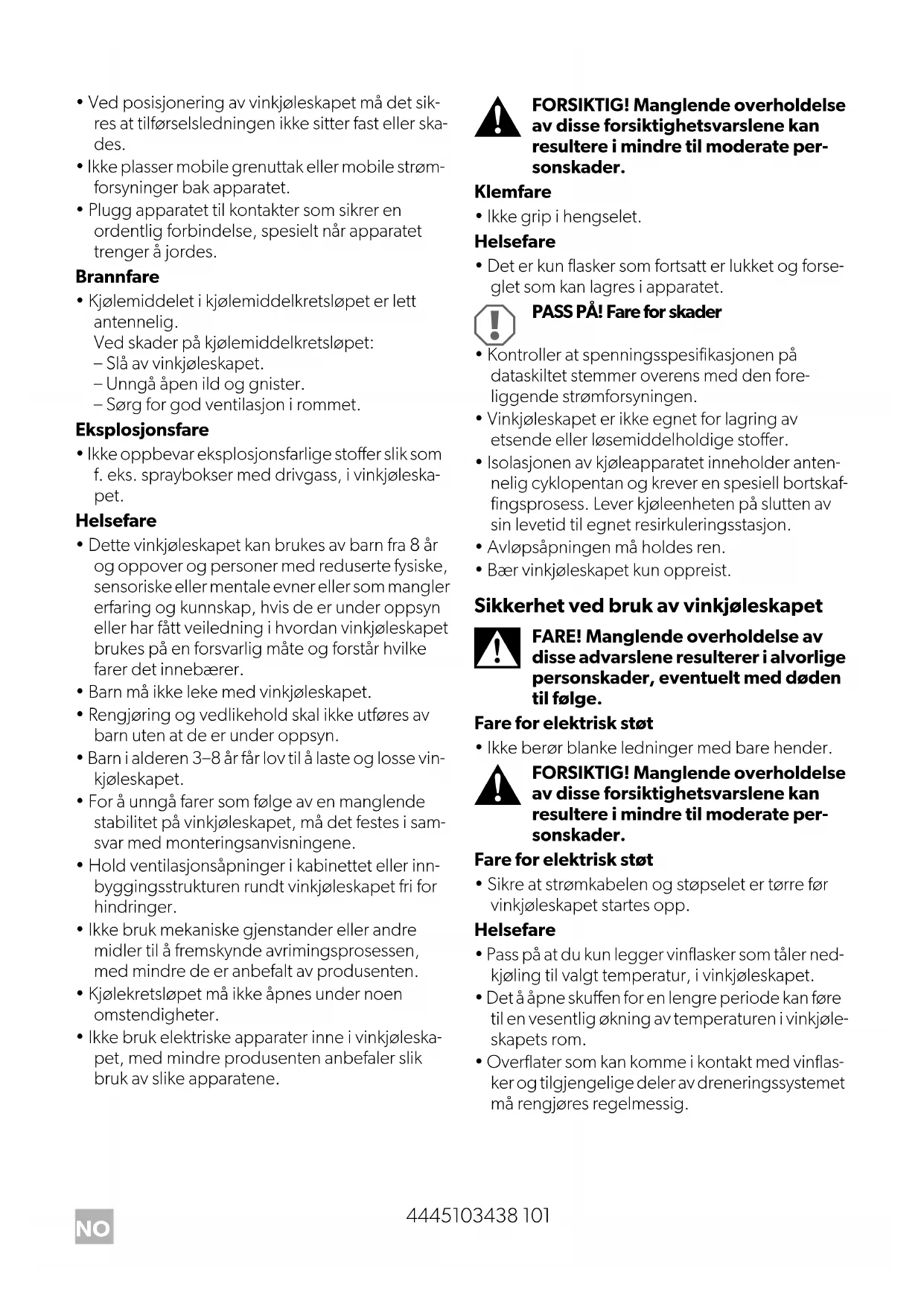

• Ved posisjonering av vinkjøleskapet må det sikres at tilførselsledningen ikke sitter fast eller skades.

• Ikke plasser mobile grenuttak eller mobile strømforsyninger bak apparatet.
• Plugg apparatet til kontakter som sikrer en ordentlig forbindelse, spesielt når apparatet trenger å jordes.

Brannfare

- Kjølemiddelet i kjølemiddelkretsløpet er lett antennelig.

Ved skader på kjølemiddelkretsløpet:

– Slå av vinkjøleskapet.

– Unngå åpen ild og gnister.

– Sørg for god ventilasjon i rommet.

Eksplosjonsfare

- Ikke oppbevar eksplosjonsfarlige stoffer slik som f. eks. spraybokser med drivgass, i vinkjøleskapet.

Helsefare

- Dette vinkjøleskapet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller som mangler erfaring og kunnskap, hvis de er under oppsyn eller har fått veiledning i hvordan vinkjøleskapet brukes på en forsvarlig måte og forstår hvilke farer det innebærer.

- Barn må ikke leke med vinkjøleskapet.

- Rengjøring og vedlikehold skal ikke utføres av barn uten at de er under oppsyn.

- Barn i alderen 3–8 år får lov til å laste og losse vinkjøleskapet.

- For å unngå farer som følge av en manglende stabilitet på vinkjøleskapet, må det festes i samsvar med monteringsanvisningene.

- Hold ventilasjonsåpninger i kabinettet eller innbyggingsstrukturen rundt vinkjøleskapet fri for hindringer.

- Ikke bruk mekaniske gjenstander eller andre midler til å fremskynde avrimingsprosessen, med mindre de er anbefalt av produsenten.

- Kjølekretsløpet må ikke åpnes under noen omstendigheter.

- Ikke bruk elektriske apparater inne i vinkjøleskapet, med mindre produsenten anbefaler slik bruk av slike apparatene.

FORSIKTIG! Manglende overholdelse av disse forsiktighetsvarslene kan resultere i mindre til moderate personskader.

Klemfare

- Ikke grip i hengselet.

Helsefare

- Det er kun flasker som fortsatt er lukket og forseglet som kan lagres i apparatet.

PASS PÅ! Fare for skader

- Kontroller at spenningsspesifikasjonen på dataskiltet stemmer overens med den foreliggende strømforsyningen.

- Vinkjøleskapet er ikke egnet for lagring av etsende eller løsemiddelholdige stoffer.

- Isolasjonen av kjøleapparatet inneholder antennelig cyklopentan og krever en spesiell bortskaffingsprosess. Lever kjøleenheten på slutten av sin levetid til egnet resirkuleringsstasjon.

- Avløpsåpningen må holdes ren.

- Bær vinkjøleskapet kun oppreist.

Sikkerhet ved bruk av vinkjøleskapet

FARE! Manglende overholdelse av disse advarslene resulterer i alvorlige personskader, eventuelt med døden til følge.

Fare for elektrisk støt

FORSIKTIG! Manglende overholdelse av disse forsiktighetsvarslene kan resultere i mindre til moderate personskader.

Fare for elektrisk støt

- Sikre at strømkabelen og støpselet er tørre før vinkjøleskapet startes opp.

Helsefare

- Pass på at du kun legger vinflasker som tåler nedkjøling til valgt temperatur, i vinkjøleskapet.

- Det å åpne skuffen for en lengre periode kan føre til en vesentlig økning av temperaturen i vinkjøleskapets rom.

• Overflater som kan komme i kontakt med vinflasker og tilgjengelige deler av dreneringssystemet må rengjøres regelmessig.

- Hvis vinkjøleskapet står tomt i lange perioder:

– Slå av vinkjøleskapet.
- Avrim vinkjøleskapet.
– Rengjør og tørk vinkjøleskapet.
– La skuffen stå åpen for å forhindre at mugg utvikler seg inne i vinkjøleskapet.

PASS PÅ! Fare for skader

• Ikke plasser vinkjøleskapet i nærheten av åpen flamme eller andre varmekilder (oppvarming, direkte sollys, gassovner osv.).
  • Vinkjøleskapet må aldri nedsenkes i vann.
• Beskytt vinkjøleskapet og kabelen mot varme og fukt.
• Påse at vinflaskene ikke kommer i kontakt med veggene i kjølerommet.

Leveringsomfang

Se fig. 1, side 3

Antall Beskrivelse
1 Vinkjøleskuff
12 Skrue ST4 x 13 mm(kun DrawBar5S)
8	S	k	r	u
	(kun DrawBar5B 5C)
2	A	v	s	t
2	A	v	s	t
4	S	k	i	v
1 Svamp (200 x 100 x 30 mm)
1 Svamp (550 x 50 x 30 mm)
2	Montasjeplate

Tiltenkt bruk

Vinkjøleskapet (også henvist til som vinkjøleskuff) er konstruert for bruk i lukkede bygninger, slik som:

• Personalkjøkken i butikker, kontorer og andre arbeidsplasser
• Landbrukssektoren
• Hoteller, moteller og andre overnattingssteder
• Bed & Breakfast-steder
• Catering eller lignende grossistvirksomhet

Vinkjøleskuffen er ment for montering i et møbel eller en installasjonsnisje.

Vinkjøleskuffen er ment til å brukes kun til oppbevaring og temperaturkontroll av vin. Det er kun flasker som fortsatt er lukket og forseglet som kan lagres i apparatet.

Vinkjøleskuffen er ikke egnet for oppbevaring av medikamenter eller dypfrying av matvarer.

Dette produktet er kun egnet for det tiltenkte formålet og bruksområdet i samsvar med disse instruksjonene.

Denne veiledningen gir informasjon som er nødvendig for korrekt installasjon og/eller bruk av produktet. Feilaktig installasjon og/eller ukorrekt bruk eller vedlikehold vil resultere i en utilfredsstillende ytelse og mulig svikt.

Produsenten fraskriver seg ethvert ansvar for personskader eller materielle skader på produktet som følge av:

• Ukorrekt montering eller tilkobling, inkludert for høy spenning
• Ukorrekt vedlikehold eller bruk av andre reservedeler enn originale reservedeler levert av produsenten
  • Modifisering av produktet uten at det er gitt uttrykkelig godkjenning av produsenten
  a Bruk tilrandre fornål enn beskreveti denne kei- ledningen a n d s s k

Dometic forbeholder seg rettigheten til å endre ^e produktet ytre og produktspesifikasjoner.

Teknisk beskrivelse

Risten er egnet for opptil 5 flasker. Maks. flaskediameter er 96 mm (3,8 in).

DrawBar5S: Modellen leveres uten frontskjerm og klar for montering i kjøkkenskapets front.

Montasje

Vær oppmerksom på følgende instrukser ved valg av montasjested:

• Vær oppmerksom på produktmål og at det er tilstrekkelig plass for å sikre at den passer ordentlig (fig. 2, side 4, fig. 3, side 4).
• Vær oppmerksom på advarslene når du kobler til tilførselsledningen (fig. 4, side 5).
• Forsikre deg om at montasjeflaten er solid, vannrett og ren (fig. 5, side 6).
• Ikke monter vinkjøleskuffen på toppen av et apparat (fig. 6, side 6).

Hvis det er meningen at vinkjøleskuffen skal bygges inn i et høyskap med et apparat, kan den monteres under apparatet uten behov for en mellomhylle.

Klargjøring av skapet

Det finnes to monteringsalternativer for vinkjøleskuffen:

- Inn i et høyskap med et apparat (fig. 3A, side 4).

Fortsett i dette tilfellet med instruksjonene i kapittel «Høyskap uten dør med apparat» på side 103.

- Under en benkeplate (fig. 3 B, side 4). Fortsett i dette tilfellet med instruksjonene i kapittel «Benkeplate eller skap med dør» på side 103.

Høyskap uten dør med apparat

MERK

Hvis avstanden mellom skapet og bakveggen er mindre enn 35 mm, garanteer vi ikke for tilstrekkelig luftsirkulasjon, og vinkjøleskuffen vil forbruke mer energi.

▶ Sørg for en avstanden på minst 35 mm mellom høyskapet og bakveggen.

Benkeplate eller skap med dør

Se fig. 7, side 7

MERK

Hvis avstanden mellom skapet og bakveggen er mindre enn 35 mm, garanteer vi ikke for tilstrekkelig luftsirkulasjon, og vinkjøleskuffen vil forbruke mer energi.

1. Sørg for en avstanden på minst 35 mm mellom skapet og bakveggen.
2. Lag en utsparing på 60 x 180 mm på baksiden av hyllen.
3. Lag en utsparing på 200 mm på bakveggen til skapet. Høyden på utsparingen bør være avstanden mellom hyllen og benkeplaten.
4. Kutt den korte svampen til en passende størrelse slik at den passer inn i åpningen mellom viften og baksiden av skapet.
5. Plasser svampen mellom viften og baksiden av skapet slik at den sitter tett.
6. Hvis avstanden mellom toppen av vinkjøleskuffen og skapet er større enn 10 mm, setter du inn den lange svampen. Kutt svampen ved behov og legg den på toppen av vinkjøleskuffen.

Montering av vinkjøleskuffen

1. Fest monteringsplatene på begge sidene av produkthuset ved hjelp av de medfølgende skruene.
   Bruk en passende kombinasjon av medføl-gende avstandsholdere for å sikre at den pas-ser ordentlig (fig. 8, side 8).

2. Sett inn tilførselsledningen.

3. Trekk skuffen helt ut og løft den av glideskinnene (fig. 9, side 8).

4. Fest produkthuset til veggene i skapet med de medfølgende skruene og skivene (fig. 10, side 9).

5. Trekk ut glideskinnene helt og plasser skuffen forsiktig tilbake på glideskinnene (fig. 11, side 9).

6. Lukk skuffen.

Sørg for at målene til overleggspanelet er egnet for det valgte montasjestedet.

1. Monter skaphåndtaket på overleggspanelet.
2. Trekk ut skuffen og fjern dørpakningen for å avdekke festehullene.
3. Fest overleggspanelet til skuffedøren med de medfølgende skruene.
   ▶Kontroller riktig justering etter at hver skrue er festet.
4. Fest dørpakningen på igjen og lukk skuffen.

Apparatbeskrivelse

Nr. i fig. 13, side 10	Forklaring
1 Indikator-LEDer for temperatur
2	Av/på-knapp
3	Innstillingsknapp
4 Frontskjerm av glass med håndtak (kun DrawBar5B 5C)
5 Fuktighetsskål
6 Innvendig LED-lampe
7	G u m m i s

Betjening

Før første bruk

▶Rengjør vinkjøleskuffen innvendig og utvendig av hygienemessige grunner (se kapittel «Rengjøring og vedlikehold» på side 106).
Fyll fuktighetsskålen med vann minst til svampen er dekket helt (fig. 19, side 11).

Spare strøm

• Ikke åpne vinkjøleskuffen oftere eller lengre enn nødvendig.
• Unngå unødvendig høy innetemperatur.
• Kontroller regelmessig at skufftetningen fortsatt passer riktig.
• Rengjør kondensatoren regelmessig for støv og forurensinger.

Slå av og på

▶Trykk på knappen Ⓤn gang for å slå på (fig. 14, side 10).
▶Trykk og hold -knappen inne i minst 2 sekunder for å slå av (fig. 15, side 10).

Temperaturinnstilling

For å unngå matsvinn, skal du gjøre følgende:

• Hold temperatursvingningen så lav som mulig. Ikke åpne vinkjøleskuffen oftere eller lengre enn nødvendig. Lagre vinflaskene på en slik måte at luften kan sirkulere godt.
• Tilpass temperaturen etter mengde og type vinflasker.

For å stille inn temperaturen trykker du på knappen gjentatte ganger helt til du har nädd den ønskede temperaturen (fig. 16, side 10).

Bruke presentasjonsmodus

Når presentasjonsmodus er aktivert, lyser den innvendige LED-lampen kontinuerlig.

Før å aktivere og deaktivere presentasjonsmodusen trykker du på -knappen og -knappen samtidig i minst 2 sekunder (fig. 17, side 11).

√ Alle temperaturindikator-LED-lamper blinker én gang.

Bruke demomodus

Når demomodus er aktivert, er kompressoren og viftene slått av.

For å aktivere demomodus trykker du på knappen i minst 6 sekunder (fig. 18, side 11).

√ Alle indikator-LEDer for temperatur blinker 3 ganger.

√ Indikator-LEDene for temperatur 11 °C og 14 °C lyser permanent.
For å demonstrere temperaturinnstillingsfunk- sjonen eller presentasjonsmodus, trykker du på - knappen en gang.
√ Indikator-LEDene for temperatur 11 °C og 14 °C slår seg av i løpet av 2 sekunder.

√ Indikator-LEDen for den sist valgte temperaturen lyser opp.
For å deaktivere demomodus trykker du på knappen i minst 6 sekunder (fig. 18, side 11).
√ Alle indikator-LEDer for temperatur blinker 3 ganger.
√ Indikator-LEDen for den sist valgte temperaturen lyser opp.

Feilretting

Problem Mulig årsak Løsningsforslag
Apparatet avkjøler ikke. Indikator-LEDen for temperatur lyser ikke.	Det er ingen spenning i vekselspen- ningsuttaket.	Prøv å koble til en annen stikkontakt.
Enheten kjøler ikke (støpslet er plug- get inn). Indikator-LEDer for tempera- tur lyser.	Kjøleelementet er defekt. Ta kontakt med godkjent serviceverk-sted for reparasjon.
Enheten kjøler ikke (støpslet er plug- get inn). Indikator-LEDene for tempe- ratur 11 °C og 14 °C lyser permanent.	Demomodus er aktivert.	Slå av demomodus (fig. 18, side 11).
Den innvendige LED-lampen lyser permanent, selv når vinkjøleskuffen er lukket.	Presentasjonsmodus er aktivert.	Slå av presentasjonsmodus (fig. 17, side 11).
Enheten kjøler ikke tilstrekkelig. Indi- kator-LEDer for temperatur lyser.	Kjøleelementet er defekt. Ta kontakt med godkjent serviceverk-sted for reparasjon.
	Ventilasjonen er utilstrekkelig. Fjern hindringer eller smuss fra inn- løps- og utløpsventiler.
Indikator-LEDen for øvre temperatur blinker gjentatt 1 gang.	Temperaturføleren er defekt. Ta kontakt med godkjent serviceverk-sted for reparasjon.
Indikator-LEDen for øvre temperatur blinker gjentatt 3 ganger.	Den innvendige viften er defekt. Ta kontakt med godkjent serviceverk-sted for reparasjon.
Indikator-LEDen for øvre temperatur blinker gjentatt 4 ganger.	Den utvendige viften er defekt. Ta kontakt med godkjent serviceverk-sted for reparasjon.
Indikator-LEDen for øvre temperatur blinker gjentatt 5 ganger.	Skuffen har vært åpen for lenge. Lukk skuffen.
	Skuffen er ikke lukket korrekt.	Lukk skuffen helt.
Indikator-LEDen for øvre temperatur blinker gjentatt 6 ganger.	Kompressoren er defekt.	Ta kontakt med godkjent serviceverk-sted for reparasjon.

Rengjøring og vedlikehold

ADVARSEL! Brannfare

• Kjølemiddelet er svært brennbart. Unngå å åpne eller skade kjølekretsløpet.
• Isolasjonen i apparatet inneholder en isolerende gass (se typeskilt). Ikke skad isolasjonen.

PASS PÅ! Fare for skader

• Ikke bruk skurende rengjøringsmidler eller harde gjenstander under rengjøring.
• Bruk aldri harde eller spisse redskaper for å fjerne is eller for å løsne frosne gjenstander.
• Ikke bruk mekaniske eller andre hjelpemidler for å fremskynde avrimingen.

MERK Kondens på glassdør

Kun DrawBar5B, 5C: Når luftfuktighet er over 65 % ved 25 °C omgivelsestemperatur, vil det oppstå kondens på glassdøren.

▶Rengjør enheten regelmessig både innvendig og utvendig med en fuktig klut, og med en gang den blir skitten.
▶Etter rengjøringen tørkes vinkjøleskuffen med en klut.
Påse at ventilasjonsåpningene på apparatet er fri for støv og forurensinger, slik at varmen som oppstår under drift kan ledes bort og apparatet ikke tar skade.
▶Kontroller kondensvannutløpet regelmessig. Rengjør kondensvannutløpet ved behov. Ved tilstopping samles det opp kondensvann på bunnen av vinkjøleskuffen.

Vinkjøleskuffen er utstyrt med en fuktighetsskål for å gi ekstra fuktighet i skuffen.

▶Sjekk regelmessig om svampen er dekket med vann (fig. 19, side 11).

▶ Skift vannet ved behov.

PASS PÅ! Fare for skader

Ikke rengjør fuktighetsskålen i oppvaskmaskinen.

▶Rengjør fuktighetsskålen kun under rennende vann.

Kjølekretsløp

Kjølekretsløpet er vedlikeholdsfritt.

Avriming

Lyskilden kan bare skiftes ut av produsenten, en servicepartner eller andre kvalifiserte personer for å unngå fare.

For å skifte ut den innvendige LED-lampen går du frem som vist (fig. 20, side 12 – fig. 23, side 13).

Garanti

Lovmessig garantitid gjelder. Hvis produktet er defekt, ta kontakt med forhandleren eller produsentens filial i landet (se dometic.com/dealer).

Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

• Kopi av kvitteringen med kjøpsdato
• Årsak til reklamasjonen eller beskrivelse av feilen Vær oppmerksom på at reparasjoner som utføres selv, eller som ikke utføres på en profesjonell måte, kan gå ut over sikkerheten og føre til at garantien blir ugyldig.

Avfallshåndtering

Resirkulering av emballasje

▶ Lever emballasje til resirkulering så langt det er mulig.

Resirkulering av produkter med batterier, oppladbare batterier og lyskilder

Fjern alle batterier, oppladbare batterier og lyskilder før resirkulering av produktet. Lever defekte eller brukte batterier enten til forhandleren eller på en oppsamlingsstasjon.

Avhend ikke batterier, oppladbare batterier og lyskilder i husholdningsavfallet.
Hvis du ønsker å avfallsbehandle produktet, må du rådføre deg med nærmeste gjenvinningsstasjon eller din faghandler om hvordan du kan gjøre dette i overensstemmelse med gjeldende deponeringsforskrifter.
▶ Produktet kan avhendes gratis.

Tekniske spesifikasjoner

	DrawBar5S Draw	Bar5B DrawBar5C
Inngangsspenning: 220–240 V~	50 Hz
Nominell inngangseffekt: 45 W
Samlet kapasitet: 15 l
Kjøleeffekt: maks. 17 °C (63 °F) under omgivelsestemperaturenjusterbar i fem trinn: 5 °C, 8 °C, 11 °C, 14 °C og 17 °C(41 °F, 46 °F, 52 °F, 57 °F og 63 °F)
Klimaklasse: N
Tiltenkt omgivelsestemperatur ved bruk:	+16 °C til +32 °C (+61 °F til +90 °F)
Støyutslipp: 45 dB(A)
Kjølemiddel: R600a
Kjølemiddelmengde: 10,00 g (0,02 lbs)
Mål (B x D x H):	554 x 548 x 141 mm(21,8 x 21,6 x 5,5 in)	597 x 591 x 141 mm(23,5 x 23,3 x 5,5 in)	597 x 591 x 141 mm(23,5 x 23,3 x 5,5 in)
Maksimal innvendig belastning:	10,00 kg (22,05 lbs)
Vekt:	16,40 kg (36,16 lbs)	17,20 kg (37,92 lbs)	17,90 kg (39,46 lbs)
Inspeksjon/sertifisering:	CE UKCA

Dette produktet inneholder en lyskilde i energieffektivitetsklasse F.
Ytterligere produktinformasjon kan nås via QR-koden på energietiketten på produktet eller via eprel.ec.europa.eu.
