NÁVOD NA OBSLUHU 9 CFM 90 N FAGOR

6 / TECHNICKÁ PODPORA _____________________________________ 82 Za účelom neustáleho zlepšovania našich výrobkov si vyhradzujeme právo prevádzať úpravy ich technických a funkčných vlastností, alebo vlastností spojených s technickým pokrokom. Dôležité: Pred uvedením vášho prístroja do prevádzky si pozorne prečítajte tuto príručku inštalácie a použití, aby ste sa čo najrýchlejšie oboznámili s jeho fungovaním.74

Dôležité Uschovajte túto príručku spoločne s prístrojom. Ak predáte alebo prenecháte prístroj inej osobe, ubezpečte sa, že je priložená príručka pre jeho používanie. Prosíme, prečítajte si tieto rady skôr, ako začnete inštalovať a používať prístroj. Boli spísané v zájmu bezpečnosti vašej, aj ostatných. Pozor Ak sa šporák ohrieva pomocou prístroja napojeného na komín (napríklad kachle), treba nainštalovať zvon v recyklačnom spôsobe. Nepoužívajte zvon bez modulárnych fi ltrov. Treba zabezpečiť adekvátnu ventiláciu, keď používate extrakčný kuchynský zvon súčasne s inými prístrojmi, ktoré fungujú na plyn alebo iné palivo.

— Tento prístroj je určený na používanie súkromnými osobami vo svojich domácnos- tiach. — Tento prístroj musí byť používaný iba dos- pelými. Dávajte pozor, aby sa ho nedotýkali deti a nehrali sa s ním. Ubezpečte sa, že ne- manipulujú s ovládačmi prístroja. — Po obdržaní prístroj okamžite vybaľte, alebo ho nechajte vybaliť. Skontrolujte jeho celkový vzhľad. Ak máte výhrady, napísajte ich do dodacieho listu a uschovajte si jednu kópiu. — Váš prístroj je určený na bežné domá- ce použitie. Nepoužívajte ho na komerčné, priemyselné alebo iné účely, než pre aké bol vyrobený. — Neupravujte, ani sa nesnažte upravovať technické vlastnosti prístroja. Mohlo by to byť pre vás nebezpečné. — Opravy musia byť prevádzané iba autori- zovanými odborníkmi. — Vždy odpojte extrakčný zvon skôr, ako začnete s jeho čistením alebo údržbou. — Ventilujte adekvátne izbu v prípade, že zvon funguje súčasne s inými prístrojmi, ktoré sú napájané iným, než elektrickým zdrojom energie. Je to preto, aby zvon ne- nasával spaľovacie plyny. — Nie je možné pod zvonom fl ambovať po- traviny alebo mať zapálený plynový šporák bez nádoby (ašpirácia plameňov by mohla poškodiť prístroj). — Keď smažíte pod prístrojom, mali by ste ho neustále kontrolovať. Oleje a tuky, ktoré sa ohrejú na vysokú teplotu, sa môžu vzňať. — Rešpektujte frekvenciu čistenia a výmeny fi ltrov. Nahromadenie nánosov tukov by mo- hlo vyvolať požiar. — Nemôže fungovať nad ohňom, ktorý je na palivovej bázi (drevo, uhlie...). — K čisteniu prístroja nepoužívajte nástroje na paru alebo s vysoým napätím (požiadavky, týkajúce sa elektrickej bezpečnosti). — Za účelom neustáleho zlepšovania našich výrobkov si vyhradzujeme právo prevádzať zmeny ich technických, funkčných alebo es- tetických charakteristík, spôsobených tech- nickým pokrokom. — Aby bolo možné ľahko nájsť referencie vášho prístroja, odporúčame vám, aby ste ich zapísali na stránku “Technická podpora a zákaznícke centrum”. (Táto stránka vam tiež vysvetlí, kde ich môžete nájsť na prístroji). - Tento prístroj nie je určený na použitie os- obami (vrátane detí), ktoré majú znížené fyzické, zmyslové alebo mentálne schop- nosti, alebo majú nedostatok skúseností a vedomostí, s výnimkou, ak by na nich doze- rala osoba zodpovedná za ich bezpečnosť, alebo by boli vopred poučení o správnom použití prístroja.75

Pozor Inštaláciu musia prevádzať iba kvalifi kovaní montéri a technici. Pozor Pred prvým použitím modulárneho fi ltra odstráňte ochranný fi lm.

• OCHRANA ŽIVOTNÉHO PROSTREDIA — Materiály, použité na zabalenie tohto prístroja, sú recyklovateľné. Zúčastnite sa ich re- cyklovaní a prispejte k ochrane životného prostredia ich umiestnením do k tomu určených obecných kontajnerov. — Váš prístroj tiež obsahuje recyklovateľné materiály, preto je označený týmto logom, ktoré Vás upozorňuje, že prístroje sa pri odstraňovaní nesmia miešať s ostatným odpadom. Ak budete takto postupovať, recyklovanie prístrojov, organizované ich výrobcom, sa uskutoční za optimálnych podmienok, v súlade s európskou smernicou 2002/96/CE o odstránení elektrických a elektronických zariadení. Kontaktujte Váš mestský úrad alebo predajcu, aby vás informovali, kde sa na- chádzajú zberné miesta pre opotrebené prístroje, najbližšie vášmu bydlisku. — Ďakujeme Vám za Vašu spoluprácu pri ochrane životného prostredia.76

Obrázok Obrázok Obrázok Obrázok Obrázok Dobre Zle — Kuchynský zvon treba umiestniť do vzdialenosti 65-75 cm (26-30 palcov) od povrchu sporáku, aby ste dosiahli lepšieho výsledku. Viď. Obrázok 1

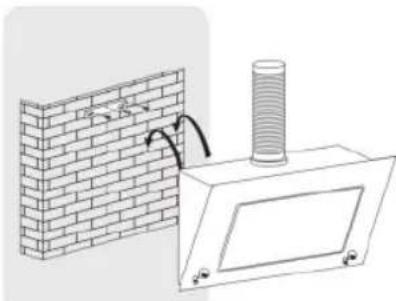

— Po určení výšky inštalácie nasaďte háčik na adekvátne miesto a udržiavajte ho vyrovnaný. Viď. Obrázok 2

Poznámka Obidve ventilačné potrubia sa na-chádzajú v zadnej časti kostry, s priemerom 6 mm. Poznámka

Akékoľvek inštalačné práce musia byť prevedené kvalifi kovaným elektrikárom alebo kompetentnou osobou.

Nenapojujte potrubný systém zvona na žiadny už existujúci ventilačný systém, ktorý je používaný iným prístrojom, ako napríklad kalené potrubie, plynové potrubie alebo potrubie s horúcim vzduchom.

Uhol krivky ventilačného potrubia nesmie byť menší ako 120º. Treba viesť potrubie horizontálne, alebo v opačnom prípade, sa môže dvíhať v počiatočnom bode a viesť na vonkajšiu stenu.

Ako používať kontrolný panel. Viď. Obrázok 6

zapojený, svieti zadné svetlo. Keď sa napokon zobrazí “systém 24 hodín”, prístroj bude odpojený a bude v čakacom režime. Ak nezačne fungovať, zadné svetlo sa automaticky vypne po uplynutí 30 sekúnd.

3. Použitie tlačidla Rýchlosť ”

“. Motor má tri rýchlosti: Nízku, Strednú alebo Vysokú. — Stisnite jedenkrát tlačidlo ” “ a motor začne pracovať pri NÍZKEJ rýchlosti. — Stisnite znova tlačidlo ” “ a motor začne pracovať pri STREDNEJ rýchlosti. — Stisnite tlačidlo ” “ ešte raz a motor začne pracovať pri VYSOKEJ rýchlosti. — keď bude fungovať, stisnite tlačidlo

“ a motor opäť začne pracovať pri rýchlosti, pri ktorej pracoval posledný raz. Stisnite znova tlačidlo “ “ a motor sa zastaví.

5. Použitie tlačidla Hodiny “

“ Štandardné nastavenie hodín je 12:00. Ak dôjde k odpojeniu zvona, hodiny sa automaticky vrátia na 12:00 a musíte ich znova nastaviť. — Keď tlačidlo ” “ a tlačidlo ” “ nefungujú, použije sa k nastaveniu hodín

POUŽITIE VÁŠHO KUCHYNSKÉHO ZVONA HodinyHodinySvetloSvetloRýchlostRýchlostZapnutýZapnutýObrázok 6Obrázok 679

budú svietiť. Stisnite tlačidlo “ “ a číslo sa bude zvyšovať v stupňoch, stisnite ” “ a číslo sa bude znižovať v stupňoch. Konkrétne je premenlivosť 01 vždy, ak sa stisne jedenkrát, najvyššia číslica je 23 a ak je vyššia, tlačidlo ” “ nefunguje. Ak sa rovná 00, tlačidlo ” “ nefunguje. — Stisnite tlačidlo Hodín “ “ po druhý raz. Časový úsek “ 88:88 “ a posledné dve číslice nastavenia minút budú svietiť. Stisnite tlačidlo ” “ a číslo sa bude zvyšovať v stupňoch, stisnite ” “ a číslo sa bude znižovať v stupňoch. Konkrétne je premenlivosť 01 vždy, ak sa stisne jedenkrát, najvyššia číslica je 23 a tlačidlo ” “ nefunguje, ak je vyššia. Ak sa rovná ako 00, tlačidlo ” “ nefunguje. — Stisnite tlačidlo Hodín “ “ po tretí raz a výdete a nastavíte hodiny. — Stisnite tlačidlo Hodín “ po dobu 2-5 sekúnd v tomto spôsobe pre nastavenie hodín. Ak ho stisnete druhý raz, nastavíte minúty. Ak ho stisnete tretí raz, výdete a potvrdíte nastavenie hodín. Tlačidlo bude opakovať akci vždy, keď ho stisnete (nemôže prevádzať tento postup, ak ho po prvý raz nestisnete na dobu dlhšiu ako 2 sekundy).80 4 / ÚDRŽBA A ČISTENIE VÁŠHO PRÍSTROJA

— Zatiahnite za váš kuchynský zvon dolu tak, ako je znázornené na Obrázke 7

— Môžete vyčistiť fi lter tak, ako je popísané ďalej:

1. Nechajte ho odmočiť po dobu 3 minút v

teplej vode (40-50 stupňov) s odmasťovacím čistiacim prostriedkom a napokon ho starostlivo vykefkujte jemnou kefkou. Prosíme, priveľmi netlačte, aby ste predišli jeho poškodeniu.

2. Môžete ho umývať v umývačke s čistiacim

— Filtre z rastlinného uhlia ( Obrázok 8 ) sa nachádzajú na koncoch motora. Otáčajte fi ltrami z rastlinného uhlia proti smeru hodinových ručičiek, až kým sa nevyskrutkujú. — Postupujte opačne pre odinštalovanie fi ltra s rastlinným uhlím. Odoberte podstavec a sklo a napokon odoberte pokazenú žiarovku, Viď. Obrázok 9

Nasaďte novú žiarovku, sklo a podstavec. Pozor: skôr ako začnete meniť svetlá, ubezpečte sa, či je prístroj odpojený. Poznámka Ubezpečte sa, že je zvon odpojený, skôr ako ho začnete čistiť. Varovanie Rastlinné uhlie sa nesmie umývať ani recyklovať. Treba ho vymeniť každé tri až šesť mesiacov, v závislosti od vašich zvykov v ku-chyni.Obrázok Obrázok OtvorenýZatvorenýObrázok

Pre údržbu vášho prístroja vám odporúčame používať výrobky značky Clearit. Skúsenosti odborníkov do služieb vašich domácností Clearit Vám ponúka profesionálne výrobky a riešenia, vyvinuté pre každodennú starostlivosť o vaše elektrospotrebiče a sporáky. Môžete nájsť tieto výrobky u vášho zvyčajného predajcu, spoločne s kompletnou líniou doplnkov a spotrebného tovaru.

Horná časť (povrch) a príslušenstvo Filtrová vložka Filter s aktivovaným uhlím Nikdy nepoužívajte kovové drôtenky, abrazívne výrobky alebo príliš tvrdé kefky. Tento fi lter zachytáva mastné výpary a prach. Táto súčiastka má dôležitú úlohu pri zabezpečení účinnosti vášho zvona. Ak sa objavia odolné škvrny, použite neabrazívny krém a napokon opláchnite čistou vodou. Tento fi lter zachytáva pachy a treba ho vymeniť najmenej jedenkrát ročne, v závislosti od častosti jeho používania. Objednajte tieto fi ltre u vášho dodávateľa (uveďte referenciu, ktorá je uvedená na identifi kačnej doske vo vnútri zvona) a poznamenajte tam dátum výmeny fi ltra. Na vyčistenie telesa a otvoru na varenie treba použiť čistiace prostriedky pre domáce použitie, ktoré sa riedi vodou a napokon opláchnuť čistou vodou a vysušiť jemnou handričkou. Použite čistiaci prostriedok pre domáce použitie a napokon starostlivo opláchnite vodou a vysušte. Tieto fi ltre je možné umyť vo vertikálnej polohe vo vašej umývačke. (Nedovoľte, aby sa dotýkali špinavých tanierov alebo strieborných príborov). Varovanie Skôr ako začnete prevádzať akékoľvek práce, musíte prerušiť prívod elektrického prúdu do zvona, jeho odpojením zo zásuvky alebo pomocou tlačidla. 4 / ÚDRŽBA A ČISTENIE VÁŠHO PRÍSTROJA SK82 6 / TECHNICKÁ PODPORA

Zákroky, ktoré vyžaduje stroj, musia byť prevedené: — predajcom, — alebo akýmkoľvek iným kvalifi kovaným odborníkom, nositeľom značky. Do telefónu uveďte kompletnú referenciu stroja (model, typ a sériové číslo). Tieto údaje sú uvedené na identifi kačnom štítku, umiestnenom na stroji.

• bola zvolená jedna rýchlosť. Skontrolujte, či:

• zvolená rýchlosť motora je dostatočná pre množstvo vzniklého dymu a vodnej pary.

• je kuchyňa dostatočne ventilovaná, aby mohol vchádzať vzduch.

• nie je opotrebovaný uhlíkový fi lter (zvon v recyklačnom spôsobe). Skontrolujte, či:
