РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 9 CFM 90 N FAGOR

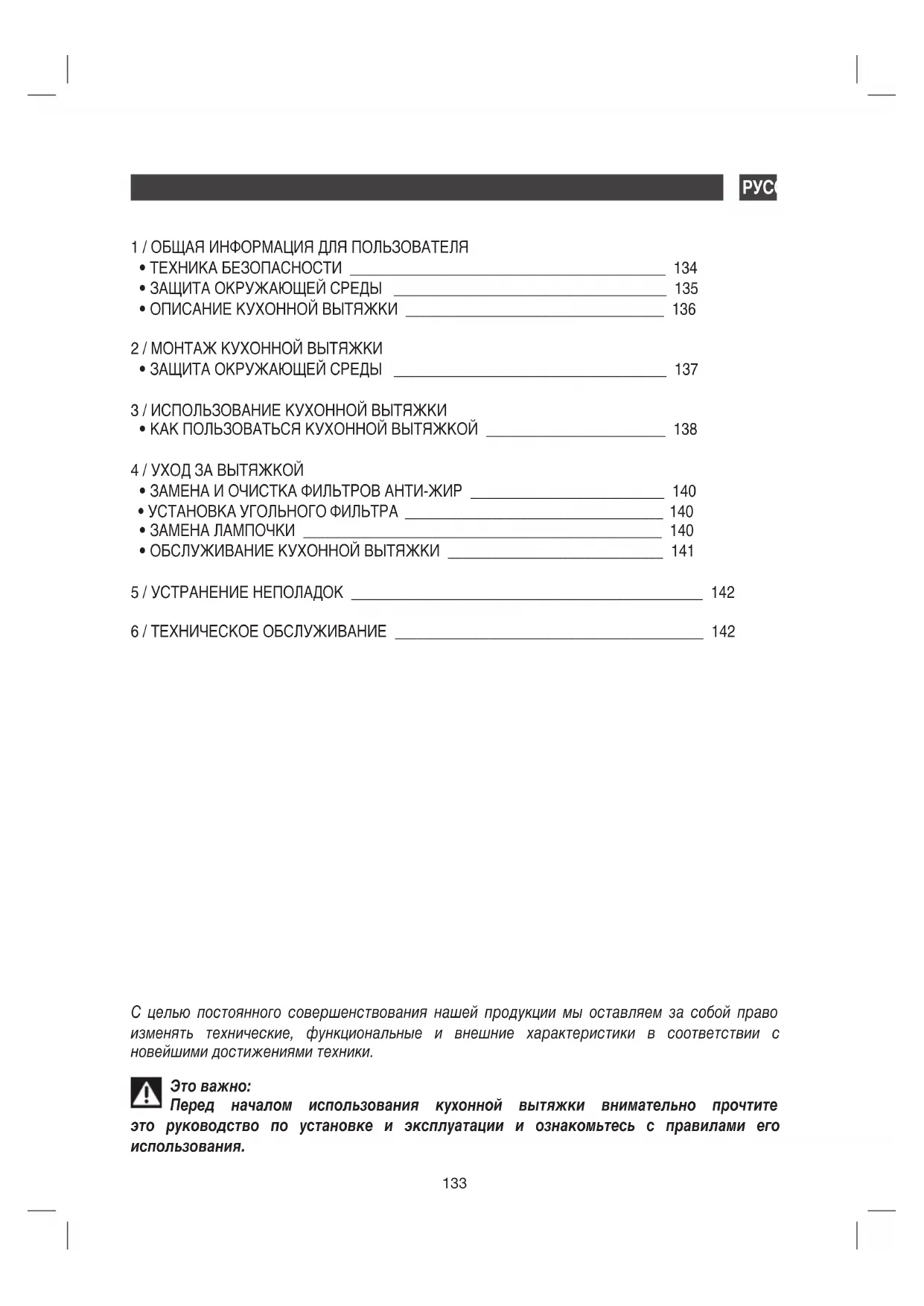

• КАК ПОЛЬЗОВАТЬСЯ КУХОННОЙ ВЫТЯЖКОЙ _________________________ 138 4 / УХОД ЗА ВЫТЯЖКОЙ

• ОБСЛУЖИВАНИЕ КУХОННОЙ ВЫТЯЖКИ ______________________________ 141 5 / УСТРАНЕНИЕ НЕПОЛАДОК _________________________________________________ 142 6 / ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ___________________________________________ 142 С целью постоянного совершенствования нашей продукции мы оставляем за собой право изменять технические, функциональные и внешние характеристики в соответствии с новейшими достижениями техники.

Перед началом использования кухонной вытяжки внимательно прочтите это руководство по установке и эксплуатации и ознакомьтесь с правилами его использования.134 1 / ОБЩАЯ ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯРУС

Сохраняйте это руководство по эксплуатации. Если вытяжной аппарат необходимо продать или передать другому лицу, убедитесь в наличии руководства по его эксплуатации. Перед началом монтажа и использования кухонной вытяжки обязательно ознакомьтесь с советами этого руководства. Они были написаны с целью обеспечения Вашей безопасности и безопасности других

Если плита подключена к дымоходу (например, печь), необходимо эксплуатировать устройство в режиме вытяжки. Не используйте вытяжку без модульных фильтров. В случае использования кухонной вытяжки одновременно с другими устройствами, работающими на газе или на другом топливе, необходимо предусмотреть соответствующую вентиляцию помещения.

ТЕХНИКА БЕЗОПАСНОСТИ — Кухонная вытяжка была разработана для использования частными лицами в жилых

— Кухонной вытяжкой могут пользоваться только взрослые. Следите за тем, чтобы дети не прикасались к ней и не использовали в качестве игрушки. Не разрешайте детям нажимать кнопки панели управления. — Сразу же после доставки кухонной вытяжки распакуйте ее или попросите кого-либо сделать это. Проверьте ее общий вид. В случае каких- либо нареканий сделайте запись в квитанции о доставке и сохраните один экземпляр. — Кухонная вытяжка предназначена для обычного использования в бытовых условиях. Не используйте ее в коммерческих или производственных целях. — Не изменяйте и не пытайтесь менять технические характеристики аппарата. Это может быть опасно. — Ремонтные работы должны производиться только квалифицированными специалистами. — Всегда отключайте вытяжной купол перед очисткой или заменой фильтров. — Обязательно проветривайте помещение, если наряду с вытяжным устройством работают другие устройства, источником питания которых не является электроэнергия. Это необходимо для того, чтобы вытяжка не всасывала продукты сгорания. — Нельзя готовить продукты питания, требующие применения открытого огня или оставлять под вытяжкой зажженные газовые горелки, не закрытые посудой (при заборе воздуха открытое пламя может повредить

— Если кухонная вытяжка применяется во время жарки, необходимо повышенное внимание. Масло или жир, разогретые до высокой температуры, могут воспламениться. — Соблюдайте график очистки и замены фильтров. Накопление отложений жира может вызвать пожар. — Нельзя использовать вытяжку над печами, в которых используется твердое топливо (бумага,

— Не используйте паровые устройства или устройства, работающие под высоким давлением, для очистки вытяжного купола (это требование электробезопасности). — С целью постоянного совершенствования нашей продукции мы оставляем за собой право изменять ее технические, функциональные и внешние характеристики в соответствии с новейшими достижениями техники. — Для быстрейшего поиска информации по кухонной вытяжке рекомендуется записывать необходимые ссылки на странице «Техническое обслуживание и работа с потребителями». (На этой же странице показано расположение соответствующих обозначений на самом

— Не предусмотрено использование кухонной вытяжки лицами (включая детей) с ограниченными физическими и умственными возможностями или лицами, не умеющими ею пользоваться. В этом случае пользование вытяжкой возможно только под присмотром ответственного за безопасность лица и после предварительного инструктажа по использованию аппарата.135 1 / ОБЩАЯ ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ РУС

Установка должна осуществляться квалифицированным персоналом.

Перед первым использованием модульного фильтра снимите защитную пленку.

• ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ — Материалы, использованные для упаковки этого аппарата, могут использоваться повторно. Выбрасвая их в специально предусмотренные для этого муниципальные контейнеры, вы участвуете в их утилизации, способствуя, таким образом, сохранению окружающей среды. — Кухонная вытяжка также содержит материалы вторичного использования, ввиду чего она отмечено логотипом, указывающим на то, что после окончания срока эксплуатации этот аппарат нельзя утилизировать вместе с другими бытовыми отходами. Таким образом утилизация аппаратов, организованная их производителем, происходит в соответствии с европейским законодательным актом 2002/96/СЕ об утилизации электрической и электронной бытовой техники. Для получения информации о местонахождении ближайших к вашему дому пунктов сбора вышедшей из употребления бытовой техники следует обратиться в местные органы власти или к торговому представителю, у которого был приобретен аппарат. — Мы благодарим вас за сотрудничество в деле защиты окружающей среды.136 1 / ОБЩАЯ ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯРУС

ОПИСАНИЕ КУХОННОЙ ВЫТЯЖКИ137 2 / МОНТАЖ КУХОННОЙ ВЫТЯЖКИ РУС — Купол кухонной вытяжки должен располагаться на расстоянии 65 — 75 см от варочной поверхности для достижения лучшего эффекта. См. рис. 1. — Определите высоту, на которой будет установлена вытяжка, закрепите крюк на соответствующем месте и отцентруйте его. См. рис. 2. — Установите соединительную трубу и воздуховод на купол кухонной вытяжки. См. рис. 3. — Повесьте купол вытяжки на крюк. После окончательной установки зафиксируйте корпус предохранительным винтом. См. рис. 4. Рис. 1 Рис. 2 Рис. 3 Рис. 4 Рис. 5

Два предохранительных вентканала диаметром 6 мм находятся в задней части каркаса.

— Все монтажные работы должны производиться специалистом- электриком или лицом, имеющим разрешение на такие работы. — Не используйте тот же вентиляционный канал, который используется другим устройством, системой отопления, для отвода газа или горячего воздуха. — Угол изгиба вентиляционного канала должен быть не менее 120°. Вентканал должен располагаться горизонтально, в противном случае его следует приподнять в начальной точке и вывести на внешнюю сторону. — После монтажа убедитесь, что купол кухонной вытяжки располагается строго горизонтально, что позволит предотвратить жировые отложения. См. рис.5.

Неправильно138 3 / ИСПОЛЬЗОВАНИЕ КУХОННОЙ ВЫТЯЖКИРУС Панель управления. См. рис. 6:

1. Включите вытяжку: Когда вытяжка

включена, работает задняя подсветка. Затем после появления надписи «24-часовая система» кухонная вытяжка отключается и остается в режиме ожидания. Если вытяжку не включать, подсветка отключится автоматически через 30 секунд.

2. После одного нажатия кнопки ”

зажигается лампочка и ” “. После повторного нажатия лампочка и ”

3. Использование кнопки Скорость

“. Двигатель имеет три скорости: низкую, среднюю и высокую. — При одном нажатии кнопки ”

двигатель начнет работать на низкой

— При повторном нажатии кнопки

“ двигатель начнет работать на средней скорости. — При еще одном нажатии кнопки

“ двигатель начнет работать на высокой скорости. — Во время работы вытяжки нажмите

“ выбора скорости двигателя: «НИЗКАЯ — СРЕДНЯЯ — ВЫСОКАЯ — НИЗКАЯ — СРЕДНЯЯ…» по кругу.

4. При одном нажатии кнопки Питание “

двигатель вытяжки начнет функционировать на той скорости, на которой он работал последний раз. При повторном нажатии

“ двигатель остановится.

5. Использование кнопки Часы “

Стандартная конфигурация часов 12:00. После отключения вытяжки время автоматически вернется на 12:00 и необходимо будет заново выставить время. — Если кнопка ” “ и кнопка не задействованы, кнопка используется для

• КАК ПОЛЬЗОВАТЬСЯ КУХОННОЙ ВЫТЯЖКОЙ139 3 / ИСПОЛЬЗОВАНИЕ КУХОННОЙ ВЫТЯЖКИ РУС настройки времени “ “. — Удерживайте кнопку “ “ нажатием в течение 2—5 секунд, на сегменте времени

88:88 “ и тогда засветятся первые два числа настройки времени. Нажимайте

“ для увеличения значения и нажимайте кнопку ” “ для уменьшения значения. Каждый раз при нажатии кнопки число меняется на 01, самое большое число 23. Кнопка ” “ не функционирует при бльшем числе. Если число равно 00,

“ не функционирует. — Нажмите кнопку Часы “ “ второй раз. Засветятся сегмент времени “ 88:88

и два последних числа настройки минут замигают. Нажимайте кнопку ”

увеличения значения и нажимайте ”

для уменьшения значения. Каждый раз при нажатии кнопки число меняется на 01, самое большое число

“ не функционирует при бльшем значении. Если число равно 00,

“ не функционирует — Нажмите кнопку Часы “

раз для выхода из настройки времени и подтверждения ввода. — Удерживайте нажатием кнопку “

в течение 2-5 секунд в этом режиме для настройки часов. При повторном нажатии засветятся минуты. При третьем нажатии произойдет ввод данных и выход. Кнопка будет повторять это действие при каждом ее нажатии (вы не сможете выполнить процедуру, если в первый раз не будете удерживать кнопку более 2 секунд).140 4 / УХОД ЗА ВЫТЯЖКОЙРУС

• УСТАНОВКА УГОЛЬНОГО ФИЛЬТРА (НА ВЫБОР), СМ. РИС. 8

• ЗАМЕНА ЛАМПОЧКИ — Потяните вниз купол вытяжки, как это показано на рис.7 — Промойте фильтр, как описано ниже:

1. Положите фильтр примерно на 3 минуты

в горячую воду (40-50 градусов) с моющим средством, удаляющим жир, затем слегка потрите мягкой щеточкой. Не трите сильно, чтобы не повредить фильтр.

2. Можно мыть его в посудомоечной машине

с добавлением моющего средства. Поставьте температуру примерно 60 градусов. — Не следует использовать сухие чистящие средства, которые могут повредить поверхность

— Извлеките фильтры см. рис.7. — Фильтры с древесным углем (рис.8) находятся по краям двигателя. Поверните фильтры против часовой стрелки и выкрутите. — Совершите обратные действия для демонтажа угольного фильтра. Снимите крепление и стекло, затем выкрутите перегоревшую лампочку, см. рис.9. Вкрутите новую лампочку, установите стекло и крепление. Внимание: перед заменой лампочки убедитесь, что вытяжка отключена.

Перед уборкой убедитесь, что вытяжка

Древесный уголь не моется и повторно не используется. Следует заменять его каждые три или шесть месяцев в зависимости от интенсивности использования. Рис. 7 Рис. 8

• ОБСЛУЖИВАНИЕ КУХОННОЙ ВЫТЯЖКИ Для поддержания аппарата в хорошем техническом состоянии используйте средства ухода Clearit. Знания и опыт профессионалов на службе потребителей Clearit предлагает моющие средства и профессиональные решения для ежедневного ухода за бытовыми и кухонными электроприборами. Спрашивайте нашу продукцию, а также всю линию аксессуаров и расходных материалов в торговых точках вашего населенного пункта. МЕРОПРИЯТИЯ ДЕЙСТВИЯ ИСПОЛЬЗУЕМЫЕ ПРОДУКТЫ /

Внешняя поверхность и используемые средства Фильтр (картридж)

активированным углем Никогда не используйте металлические щетки, сухие чистящие средства или слишком жесткие

Этот фильтр задерживает жиры и пыль. Этот компонент играют важную роль в обеспечении эффективной работы вашей кухонной вытяжки. Для удаления стойких пятен примените мягкий гель, затем ополосните чистой водой. Этот фильтр задерживает запахи, и его замену необходимо производить не реже одного раза в год в зависимости от степени эксплуатации. Спрашивайте такие фильтры у своего дистрибьютора (технические характеристики указаны на внутренней поверхности аппарата) и записывайте дату замены фильтра. Для очистки корпуса и отверстия зажигания следует использовать бытовые моющие средства, разведенные в воде, затем прополоскать чистой водой и протереть мягкой

Промойте, используя бытовое моющее средство, затем многократно ополосните и просушите. Эти фильтры можно мыть в посудомоечной машине в вертикальном положении. (Не мойте одновременно фильтры и грязные тарелки или столовые

Перед проведением каких-либо работ необходимо отключить вытяжку от электросети, вытянув вилку из розетки или с помощью рубильника. 4 / УХОД ЗА ВЫТЯЖКОЙ РУС142 6 / ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕРУС Ремонт кухонной вытяжки должен выполняться: — торговым представителем; — или любым квалифицированным специалистом-представителем торговой марки. При вызове специалиста обязательно сообщите технические характеристики аппарата (модель, тип и номер серии). Эти данные представлены на идентификационной пластине, расположенной на внутренней поверхности аппарата. 5 / УСТРАНЕНИЕ НЕПОЛАДОКРУС ПРОБЛЕМА ВАШИ ДЕЙСТВИЯ Вытяжка не работает... Пропускная способность вытяжки недостаточная... Вытяжка остановилась во время работы. Убедитесь, что:

• проверьте подачу электропитания.

• выберите нужную скорость. Убедитесь, что:

• выбранная скорость двигателя достаточна для образующегося количества дыма и водяного пара.

• кухня достаточно вентилируется и поступает необходимый объем воздуха.

• угольный фильтр не просрочен (вытяжка в режиме очистки воздуха). Убедитесь, что:

• проверьте наличие электропитания.

• проверьте автоматический выключатель.
