РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CFV80AX FAGOR

RU Инструкции по монтажу и эксплуатации

illeszkednek-e a foglalatba.37

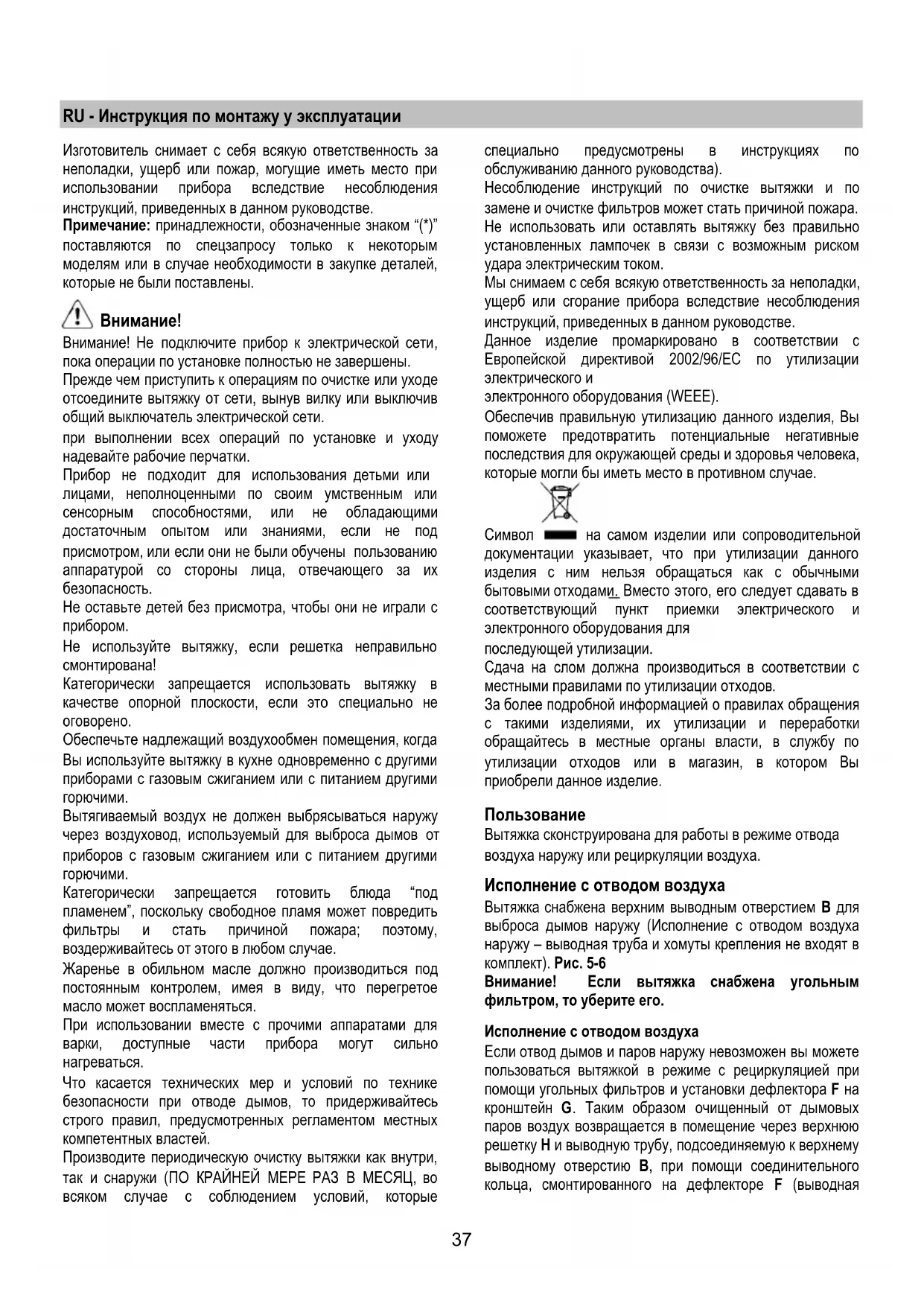

RU - Инструкция по монтажу у эксплуатации

Изготовитель снимает с себя всякую ответственность за

неполадки, ущерб или пожар, могущие иметь место при

использовании прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве.

Примечание: принадлежности, обозначенные знаком “(*)”

поставляются по спецзапросу только к некоторым

моделям или в случае необходимости в закупке деталей,

которые не были поставлены.

Внимание! Не подключите прибор к электрической сети,

пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходе

отсоедините вытяжку от сети, вынув вилку или выключив

общий выключатель электрической сети.

при выполнении всех операций по установке и уходу

надевайте рабочие перчатки.

Прибор не подходит для использования

лицами, неполноценными по своим умственным или

сенсорным способностями, или не обладающими

достаточным опытом или знаниями, если не под

присмотром, или если они не были обучены пользованию

аппаратурой со стороны лица, отвечающего за их

Не оставьте детей без присмотра, чтобы они не играли с

Не используйте вытяжку,

если решетка неправильно

Категорически запрещается использовать вытяжку в

качестве опорной плоскости, если это специально не

Обеспечьте надлежащий воздухообмен помещения, когда

Вы используйте вытяжку в кухне одновременно с другими

приборами с газовым сжиганием или с питанием другими

Вытягиваемый воздух не должен выбрясываться наружу

через воздуховод, используемый для выброса дымов

приборов с газовым сжиганием или с питанием другими

Категорически запрещается готовить блюда “под

пламенем”, поскольку свободное пламя может повредить

фильтры и стать причиной пожара; поэтому,

воздерживайтесь от этого в любом случае.

Жаренье в обильном масле должно производиться под

постоянным контролем, имея в виду, что перегретое

масло может воспламеняться.

При использовании вместе с прочими аппаратами для

варки, доступные части прибора могут сильно

Что касается технических мер и условий по технике

безопасности при отводе дымов, то придерживайтесь

строго правил, предусмотренных регламентом местных

компетентных властей.

Производите периодическую очистку вытяжки как внутри,

так и снаружи (ПО КРАЙНЕЙ МЕРЕ РАЗ В МЕСЯЦ, во

всяком случае с соблюдением условий, которые

специально предусмотрены в инструкциях по

обслуживанию данного руководства).

Несоблюдение инструкций по очистке вытяжки и по

замене и очистке фильтров может стать причиной пожара.

Не использовать или оставлять вытяжку без правильно

установленных лампочек в связи с возможным риском

удара электрическим током.

всякую ответственность за неполадки,

ущерб или сгорание прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве.

Данное изделие промаркировано в соответствии с

Европейской директивой 2002/96/EC по утилизации

электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы

поможете предотвратить потенциальные негативные

последствия для окружающей среды и здоровья человека,

которые могли бы иметь место

на самом изделии или сопроводительной

документации указывает, что при утилизации данного

изделия с ним нельзя обращаться как с обычными

Вместо этого, его следует сдавать в

соответствующий пункт приемки электрического и

электронного оборудования для

последующей утилизации.

Сдача на слом должна производиться в соответствии с

местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения

с такими изделиями, их утилизации и переработки

обращайтесь в местные органы власти, в службу

утилизации отходов или в магазин, в котором Вы

приобрели данное изделие.

Вытяжка сконструирована для работы в режиме отвода

воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

Вытяжка снабжена верхним выводным отверстием B для

выброса дымов наружу (Исполнение с отводом воздуха

наружу – выводная труба и хомуты крепления не входят в

Внимание! Если вытяжка снабжена угольным

фильтром, то уберите его.

Исполнение с отводом воздуха

Если отвод дымов и паров наружу невозможен вы можете

пользоваться вытяжкой в

режиме с рециркуляцией при

помощи угольных фильтров и установки дефлектора F на

кронштейн G. Таким образом очищенный от дымовых

паров воздух возвращается в помещение через верхнюю

решетку Н и выводную трубу, подсоединяемую к верхнему

выводному отверстию B, при помощи соединительного

кольца, смонтированного на дефлекторе F (выводная38

труба и хомуты крепления не входят в комплект поставки).

Внимание! Если вытяжка не снабжена угольным

фильтром, то закажите и установите его перед

Модели вытяжек без моторного блока могут работать в

одном режиме отвода воздуха наружу, поэтому они

должны быть подсоединены к внешней вытяжной

установке (не входит в поставку).

по соединениям поставляются с

периферийным вытяжным узлом.

Расстояние нижней грани вытяжки над опорной

плоскостью под сосуды на хуконной плите должно быть не

менее 40cm – для электрических плит, и не менее 65cm

для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено

бόльшее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,

указанному на табличке технических данных, которая

размещена внутри прибора. Если вытяжка снабжена

вилкой, подключите ее к штепсельному разъему,

отвечающему действующим правилам, который должен

быть расположен в легко доступном месте. Если же

вытяжка не снабжена вилкой (для прямого подключения к

сети), или штепсельный разъем не расположен в

доступном месте, то используйте надлежащий

двухполюсный выключатель, обеспечивающий полное

размыкание сети при возникновении условий

перенапряжения 3-ей категории, в соответствии с

инструкциями по установке.

ВНИМАНИЕ: прежде чем подключить к сети питания

электрическую систему вытяжки и проверить исправное

функционирование ее убедитесь в том, что кабель

питания правильно смонтирован.

Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного Вами

изделия подходили к выбранному месту его монтажа.

• Для облегчения монтажа рекомендуем временно

снять фильтры-жироуловители и другие

комплектующие, съем и повторная установка которых

допускается и описывается в данном тех.

Эти комплектующие восстанавливаются на свои

места по завершении монтажа вытяжки.

порядка их съема смотрите в

соответствующих разделах.

• Снимите угольный фильтр/ы, если они имеются

(смотрите также соответствующий раздел). Фильр/ы

устанавливаются обратно, только если Вы хотите

использовать вытяжку в режиме рециркуляции.

• Проверьте, чтобы внутри вытяжки не оставалось

предметов, помещенных туда на время ее

транспортировки) (например, пакетиков с шурупами,

гарантии и т.д.), если они имеются, выньте их

• По возможности отсоедините и отодвиньте кухонные

элементы, расположенные под вытяжкой и рядом с

зоной ее монтажа, для обеспечения более

свободного доступа к потолку/стенам, к которым

будет крепиться вытяжка. Если это невозможно, как

можно тщательнее предохраните мебель и прочие

предметы на время монтажа. Выберите ровную

поверхность, покройте ее защитным покрытием и

разложите на ней вытяжку и крепежные детали.

• Проверьте также, чтобы рядом с зоной монтажа

вытяжки (в зоне, доступной также после монтажа

вытяжки) имелась сетевая розетка и отверстие для

дымохода, отводящее дым на улицу (только в

Выполните все необходимые работы (например:

установка сетевой розетки и/или проделывание

отверстия для дымоходной трубы).

Вытяжка снабжена дюбелями для крепления ее в

большинстве стен/потолков. Однако, необходимо

обратиться к квалифицированному технику и убедиться в

том, что материалы пригодны для данного типа стены/

потолка. Стена/потолок должны обладать достаточной

Только для некоторых моделей

По спецзапросу, вы можете закупить декоративный камин;

проверьте в уполномоченного продавца, предусмотрена

ли такая возможность для вашей модели.

Мы рекомендуем установить вытяжку после закупки

камина и проверить предварительно самый надежный

Примечание: вытяжка может быть установлена как с

дымоходом, так и без него

• Наклеить 3 клейких ленты С на задней стенке

Начертить центральную линию на стене для

облегчения установки (1), приложить шаблон так,

чтобы его центральная линия совпадала с

предварительно начерченной линией на стене, и

чтобы задняя часть решетки соответствовала задней

части вытяжки, когда последняя будет установлена

• Просверлить дрелью 2 отверстия 8

опорный кронштейн двумя штифтами и винтами к

• Открыть откидной экран и снять жировой фильтр

(смотреть соответствующий раздел).

Закрепить кронштейн камина двумя штифтами и

винтами к стене (4).

• Навесить вытяжку (5), отрегулировать ее положение

(6/7) и отметить с внутренней стороны вытяжки точку

для окончательного крепления. Снять

просверлить отверстие диаметром 8 мм (9), вставить

штифт в стену, навесить снова вытяжку и

окончательно закрепить ее винтом (10).39

• Подключить ток (11), но вытяжку оставить

отключенной от электрического щита дома.

• Если вытяжка должна работать в режиме отвода

воздуха, установить фланец, поставляемый в наборе

комплектующих деталей, на выходном отверстии

вытяжки (12А – исполнение с отводом воздуха –

установить так же трубу вывода дыма

соответствующего размера) или на дефлекторе (12F1

или 12F2 – исполнение

с рециркуляцией воздуха).

• Установить снова жировой фильтр и закрыть

Внимание! Если вытяжка будет использоваться в

режиме отвода воздуха, снять, если поставлен в

наборе запасных частей, угольный фильтр и

элементы для его крепления (на задней стороне

жирового фильтра – смотри соответствующий

Если вытяжка будет использоваться в режиме

рециркуляции воздуха, проверить, чтобы угольный

фильтр был уже установлен на задней стенке

жирового фильтра или, в противном случае,

приобрести его и установить.

• Установить и закрепить верхнюю крышку 3 винтами

• Прикрепить камин (14а) к кронштейну (14b) двумя

• Пропустить нижние секции камина вовнутрь их

месторасположения сверху вытяжки.

1. Панель управления

2. Фильтр задержки жира

3. Ручка отцепления фильтра задержки жира

6. Камин телескопический

7. Вывод воздуха (только в режиме рециркуляции)

Пользуйтесь интенсивным режимом работы вытяжки в

случае особо высокой концентрации кухонных испарений.

Мы рекомендуем включить вытяжку за 5 минут до начала

процесса приготовления пищи и оставить ее включенной в

течение 15 минут приблизительно по окончании процесса.

Модель с клавишной панелью

DCBAE A - Клавиша ВКЛ/ВЫКЛ подсветки

B -Клавиша ВЫКЛ/ВКЛ вытяжки и переключения на

минимальную мощность

B+C - Клавиша переключения на среднюю мощность

B+D - Клавиша переключения на максимальную

E. Индикатор работы (предусмотрен в моделях с

круглыми клавишами).

Внимание! Прежде чем выполнить любую операцию

по чистке или техническому обслуживанию,

отсоедините вытяжку от электросети, отсоединяя

вилку или главный выключатель помещения.

Вытяжка должна подвергаться частой очистке как внутри,

так и снаружи (по крайней мере с той же периодичностью,

что и уход за фильтрами для задержки жира). Для чистки

используйте специальную тряпку, смоченную

нейтральным жидким моющим средством. Не применяйте

средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения

пожара. Поэтому рекомендуем соблюдать приведенные

Снимается любая ответственность в связи с возможными

повреждениями двигателя и с пожарами, возникшими

вследствие неправильного ремонта или несоблюдения

вышеописанных предупреждений.

Откидной экран всегда остается закрытым и открывается

только в случае проведения обслуживания (напр. очистки

Открытие откидного экрана:

Решительно нажать на нижнюю часть откидного экрана,

после отцепки провести его вверх.

Закрытие откидного экрана:

Провести откидной экран вниз, сильно нажать и

проконтролировать сцепление.

Фильтры задержки жира

Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно неагрессивными

моющими средствами, вручную или в посудомоечной

машине при низкой температуре и экономичном цикле

При мытье в посудомоечной машине может иметь место

некоторое обесцвечивание фильтра задержки жира, но

его фильтрующая характеристика остается абсолютно

Для снятия фильтра задержки жира тяньте

подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме

Удаляет неприятные запахи кухни.

Угольный фильтр можно мыть каждые два месяца в

теплой воде с надлежащими моющими средствами или в

посудомоечной машине при температуре 65° С (в

последнем случае, выполните полный цикл мытья без

посуды внутри посудомоечной машины).

Удалите излишек воды осторожно, чтобы не повредить

фильтр, затем снимите подушку из

пластмассовой рамы и

выдерживайте ее в печи в течение 10 минут при

температуре 100° С для обеспечения полной высушки.

Заменяйте подушку каждые 3 года и как только полотно

окажется поврежденным.

Открыть откидной экран и вынуть фильтр задержки

Вставить угольный фильтр позади фильтра задержки

жиров и закрепить с помощью 2 стержней.

! Стержни включены в комплект угольного

фильтра, а не вытяжки.

• Для демонтажа фильтра действовать в обратном

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь

в том, что они остыли.

1. Выньте защитный элемент при помощи небольшой

отвертки с ножевой головки или подобного

2. Замените перегоревшую лампу.

Используйте для этого лишь галогенные дампы на 12V

- 20W макс - G4, не прикасаясь к ним руками.

плафон (крепление защелкой).

Если система подсветки не работает, проверьте

корректную установку ламп в гнездах, прежде чем

обратиться в центр технической помощи.41

TR - Montaj ve kullanım talimatları
