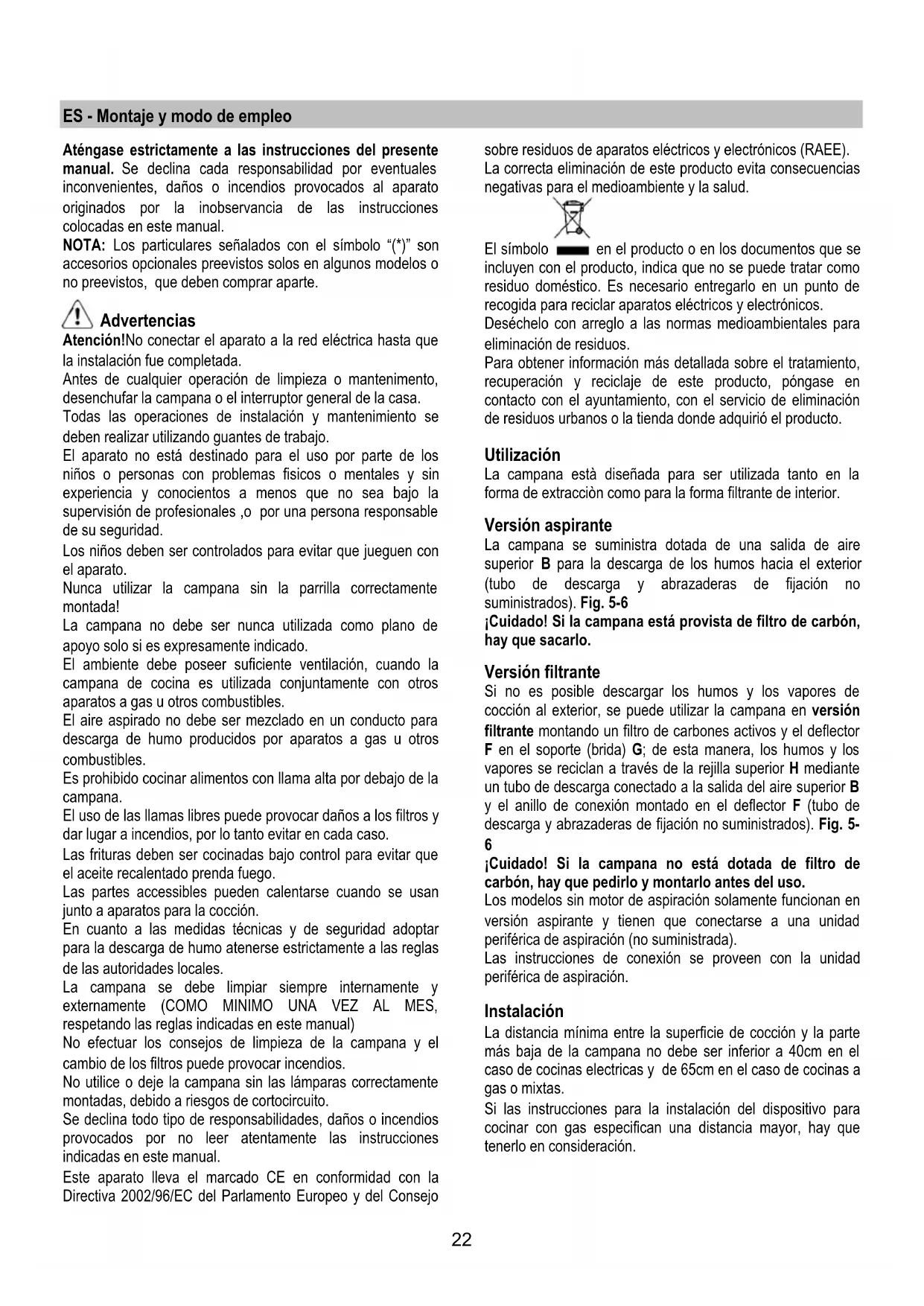

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente

manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato

originados por la inobservancia de las instrucciones

colocadas en este manual.

NOTA: Los particulares señalados con el símbolo “(*)” son

accesorios opcionales preevistos solos en algunos modelos o

no preevistos, que deben comprar aparte.

Atención!No conectar el aparato a la red eléctrica hasta que

la instalación fue completada.

Antes de cualquier operación de limpieza o mantenimento,

desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalación y mantenimiento se

deben realizar utilizando guantes de trabajo.

El aparato no está destinado para el uso por parte de los

niños o personas con problemas fisicos o mentales y sin

experiencia y conocientos a menos que no sea bajo la

supervisión de profesionales ,o por una persona responsable

Los niños deben ser controlados para evitar que jueguen con

Nunca utilizar la campana sin la parrilla correctamente

La campana no debe ser nunca utilizada como plano de

apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la

campana de cocina es utilizada conjuntamente con otros

aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para

descarga de humo producidos por aparatos a gas u otros

Es prohibido cocinar alimentos con llama alta por debajo de la

El uso de las llamas libres puede provocar daños a los filtros y

dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que

el aceite recalentado prenda fuego.

Las partes accessibles pueden calentarse cuando se usan

junto a aparatos para la cocción.

En cuanto a las medidas técnicas y de seguridad adoptar

para la descarga de humo atenerse estrictamente a las reglas

de las autoridades locales.

La campana se debe limpiar siempre internamente y

externamente (COMO MINIMO UNA VEZ AL MES,

respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el

cambio de los filtros puede provocar incendios.

No utilice o deje la campana sin las lámparas correctamente

montadas, debido a riesgos de cortocircuito.

Se declina todo tipo de responsabilidades, daños o incendios

provocados por no leer atentamente las instrucciones

indicadas en este manual.

Este aparato lleva el marcado CE en conformidad con la

Directiva 2002/96/EC del Parlamento Europeo y del Consejo

sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias

negativas para el medioambiente y la salud.

en el producto o en los documentos que se

incluyen con el producto, indica que no se puede tratar como

residuo doméstico. Es necesario entregarlo en un punto de

recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para

eliminación de residuos.

Para obtener información más detallada sobre el tratamiento,

recuperación y reciclaje de este producto, póngase en

contacto con el ayuntamiento, con el servicio de eliminación

de residuos urbanos o la tienda donde adquirió el producto.

La campana està diseñada para ser utilizada tanto en la

forma de extracciòn como para la forma filtrante de interior.

La campana se suministra dotada de una salida de aire

superior B para la descarga de los humos hacia el exterior

(tubo de descarga y abrazaderas de fijación no

suministrados). Fig. 5-6

¡Cuidado! Si la campana está provista de filtro de carbón,

Si no es posible descargar los humos y los vapores de

cocción al exterior, se puede utilizar la campana en versión

filtrante montando un filtro de carbones activos y el deflector

F en el soporte (brida) G; de esta manera, los humos y los

vapores se reciclan a través de la rejilla superior H mediante

un tubo de descarga conectado a la salida del aire superior B

y el anillo de conexión montado en el deflector F (tubo de

descarga y abrazaderas de fijación no suministrados). Fig. 5-

¡Cuidado! Si la campana no está dotada de filtro de

carbón, hay que pedirlo y montarlo antes del uso.

Los modelos sin motor de aspiración solamente funcionan en

versión aspirante y tienen que conectarse a una unidad

periférica de aspiración (no suministrada).

Las instrucciones de conexión se proveen con la unidad

periférica de aspiración.

La distancia mínima entre la superficie de cocción y la parte

más baja de la campana no debe ser inferior a 40cm en el

caso de cocinas electricas y de 65cm en el caso de cocinas a

Si las instrucciones para la instalación del dispositivo para

cocinar con gas especifican una distancia mayor, hay que

tenerlo en consideración.23

La tensión de red debe corresponder con tensión indicada en

la etiqueta colocada en el interior de la campana.Si es

suministrada con un enchufe, conectar la campana a un

enchufe conforme a las normas en vigor y colocarlo en una

zona accesible. Si no es suministrada con enchufe (conexión

directa a la red) o clavija y no es posible situarla en un lugar

accesible, colocar un interruptor bipolar de acuerdo con las

normativas, para asegurarse la desconexión completa a la red

en el caso de la categoria de alta tensión III, conforme con las

reglas de instalación.

Atención! Antes de reconectar el circuito de la campana a la

red y de verificar el correcto funcionamiento, controlar

siempre que el cable de red fue montado correctamente.

Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, es de las

dimensiones apropiadas para la zona de instalación

• Para facilitar la instalación, se aconseja remover

temporáneamente los filtros de grasa y las otras partes

que se pueden quitar, y como descrito aquí, el

desmontaje y el montaje.

• Quitar el/los filtro/s de carbón activo (*) si es

suministrado (ver el parrafo relativo).

Este/tos va/van montado/s nuevamente si se desea

utilizar la campana en versión filtrante.

• Verificar que en el interior de la campana no haya (por

motivos de transportes) materiales suministrados ( como

por ejemplo bolsas con tornillos (*), garantias (*) ect,),

eventualmente quitarlos y conservarlos.

• Si es posible desconectar o quitar los muebles debajo y

alrededor del área de instalación de la campana para

tener una mejor accesibilidad a la /al pared/techo, donde

será instalada la campana. De otro modo, proteger los

muebles y todas las partes necesarias para la

instalación. Escoger una superficie llana y cubrirla con

una protección donde apoyar las piezas metálicas.

• Verificar además que en la zona cerca de la zona de

instalación de la campana (con la campana montada)

sea disponible un enchufe eléctrico y una descarga para

el humo hacia el exterior (solo para la versión aspirante).

• Ejecutar todos los trabajos de mampostería necesarios (

ej.: instalación de una toma de corriente y/o agujero para

el pasaje del tubo de descarga).

La campana está dotada con tacos de fijación adecuados a la

mayor parte de paredes/techos. De cualquier modo, conviene

consultar a un técnico calificado para tener la certeza de que

los materiales son adecuados a su parede/techo. La/El

pared/techo debe ser lo suficientemente fuerte para sostener

el peso de la campana.

Sólo para algunos modelos

Cómo accesorio opcional puede ser adquirida una chimenea

estética, verifique con el revendedor autorizado si el modelo

que usted posee prevé esta posibilidad.

Se aconseja instalar la campana después de haber adquirido

la chimenea para verificar con seguridad la instalación más

Nota: la campana extractora puede ser instalada con o sin

• Aplicar 3 cintas adhesivas C en la parte superior de la

Trazar una linea en el centro de la pared para facilitar el

montaje (1), posicionar la cima del hueco, de forma tal

que la línea central de la campana se corresponda con

diseñada anteriormente en la pared y que la parte inferior

de la parrilla corresponda a la parte inferior de la

campana una vez montada (2).

• Hacer dos agujeros en la pared, usando una broca de 8

mm y fijar la traba que sostiene la campana, con dos

tacos y tornillos a pared (3).

• Abrir la pantalla de vapor y retirar el filtro antigraso ( ver

el relativo parrafo).

Fijar la traba de la chimenea con dos tacos y tornillos a

• Conectar la campana (5), regular la posición (6/7) y

señalar un punto en el interior de la campana para fijarla

definitivamente.Retirar la campana y hacer un hueco de

8mm (9) de diametros , insertar el taco a pared, colgar

nuevamente la campana y fijarla de manera definitiva

con un tornillo (10).

• Encender nuevamente la corrente electrica (11), pero

dejar la campana desconectada de la corriente general

Si la campana fuera utilizada en su versión aspirante,

instalar la placa prevista en el kit de accesorios en el

hueco de salida de la campana (12A- versión aspirante.

Instalar tambien un tubo de evacuación de humo, del

tamaño apropiado) en reemplazo del deflector (12F1 o

12F2- versión filtrante).

• Montar nuevamente el filtro antigraso y cerrar la pantalla

ATENCION ! Si la campana es para ser utilizada en su

versión aspirante , retirar el filtro de carbón activo y los

elementos para fijar, que se encuentran en el kit de

accesorios ( en la parte posterior del filtro antigraso –

ver el párrafo relativo al tema).

Si la campana viene para ser utilizada en su versión

filtrante, controlar que el filtro de carbón activo se

encuentre ya montado en la parte posterior del filtro

antigraso ó, en caso contrario, comprarlo e instalarlo.

• Instalar y fijar la tapa superior con tres tornillos (13).

• Fijar la chimenea (14a) a las trabas (14b) con dos

• Mover la sección inferior de la chimenea para conectarla

al extremo superior de la campana.24

Descripción de la campana

5. Protección contra vapores

6. Chimenea telescópica

7. Salida del aire (sólo para uso en versión filtrante)

Usar la potencia de aspiraciòn mayor en caso de particular

concentraciòn de vapores de cocina. Aconcejamos de

encender la aspiraciòn 5 minutos antes de iniciar a cocinar y

dejarla en funciòn por otros 15 minutos aproximadamente.

DCBAE A. Botón ON/OFF luces.

B. Botón OFF/ON aspiración y seleccción potencia mínima.

B+C. Botón selección potencia de aspiración media.

B+D. Botón selección potencia de aspiración máxima.

E. Luz indicadora del funcionamiento (prevista en el modelo

con botones redondos).

¡Atención! Antes de cualquier operación de limpieza o

mantenimiento, retire la campana de la red eléctrica

desconectando el enchufe o desconectando el

interruptor general de la casa.

La campana debe ser limpiada con frecuencia tanto

externamente como internamente (con la misma frecuencia

con la que se realiza el mantenimiento de los filtros de grasa).

Para la limpieza, utilice un paño impregnado de detergente

líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!

ATENCION: De no observarse las instrucciones dadas para

limpiar el aparato y sustituir el filtro, puede producirse un

incendio. El fabricante recomienda leerlas y respetarlas

El fabricante no se hace responsable por los daños al motor o

los incendios provocados en el aparato debido a

intervenciones de mantenimiento incorrectas o al

incumplimiento de las normas de seguridad proporcionadas.

La pantalla vapores siempre debe dejarse cerrada y sólo

debe abrirse en caso de mantenimiento (ej. Limpieza o

sustitución de los filtros).

Abertura de la pantalla vapores:

Pulse con decisión la parte inferior de la pantalla vapores,

luego del desenganche acompañarlo hacia arriba.

Cierre de la pantalla vapores:

Acompañe la pantalla vapores hacia abajo, pulse con

decisión y controle que se realice el enganche.

Retiene las partículas de grasa producidas cuando se

Debe limpiarse una vez al mes con detergentes no agresivos,

manualmente o bien en lavavajillas a bajas temperaturas y

Con el lavado en el lavavajilla el filtro antigrasa metálico

puede desteñirse pero sus características de filtrado no

cambian absolutamente.

Filtro al carbón activo (solamente para la versión

Retiene los olores desagradables producidos por el

cocinado de alimentos.

El filtro al carbón puede lavarse cada dos meses con agua

caliente y detergentes adecuados o en lavavajillas a 65°C (

en caso de lavado con lavavajillas, realice el ciclo de lavado

completo sin platos en el interior.). Quite el agua que haya

quedado en el filtro sin estropearlo, después quite el

almohadillado situado en el interior del armazón de plástico y

póngalo en el horno a 100°C durante diez minutos para

secarlo completamente. Cambie el almohadillado cada 3 años

y cada vez que el paño se estropee.

Abra la pantalla vapores y quite el filtro de grasas.

Instale el filtro al carbón en el reverso del filtro de grasas

y fije con dos varillas.

¡Atención! Las varillas están incluidas en la confección

del filtro al carbón y no en la campana.

• Para desmontar el filtro proceda en sentido inverso.

Sustitución de la lámpara

Desconecte el aparato de la red elèctrica.

Atención! Antes de tocar las lámparas asegúrese de que

1. Extraer la protección haciendo palanca con un pequeño

destornillador de boca plana o una herramienta similar.

2. Sustituir la lámpara dañada.

Utilizar sólo lámparas halógenas de 12V -20W max - G4

(Adecuada para su uso en luminaria abierta) prestando

atención en no tocarlas con las manos.

3. Cerrar el plafón (fijación a presión).

Si la iluminación no funciona, antes de llamar al servicio de

asistencia técnica, controlar que las lámparas estén bien

montadas en su sede.25

PT - Instruções para montagem e utilização

eléctrico e electrónico (REEE).

fornecidos). Fig. 5-6

etiqueta das características situada no interior da coifa. Se

montado correctamente.

ver o relativo parágrafo ).

4. Lâmpada de halogéneos
