BEDIENUNGSANLEITUNG CFV80AX FAGOR

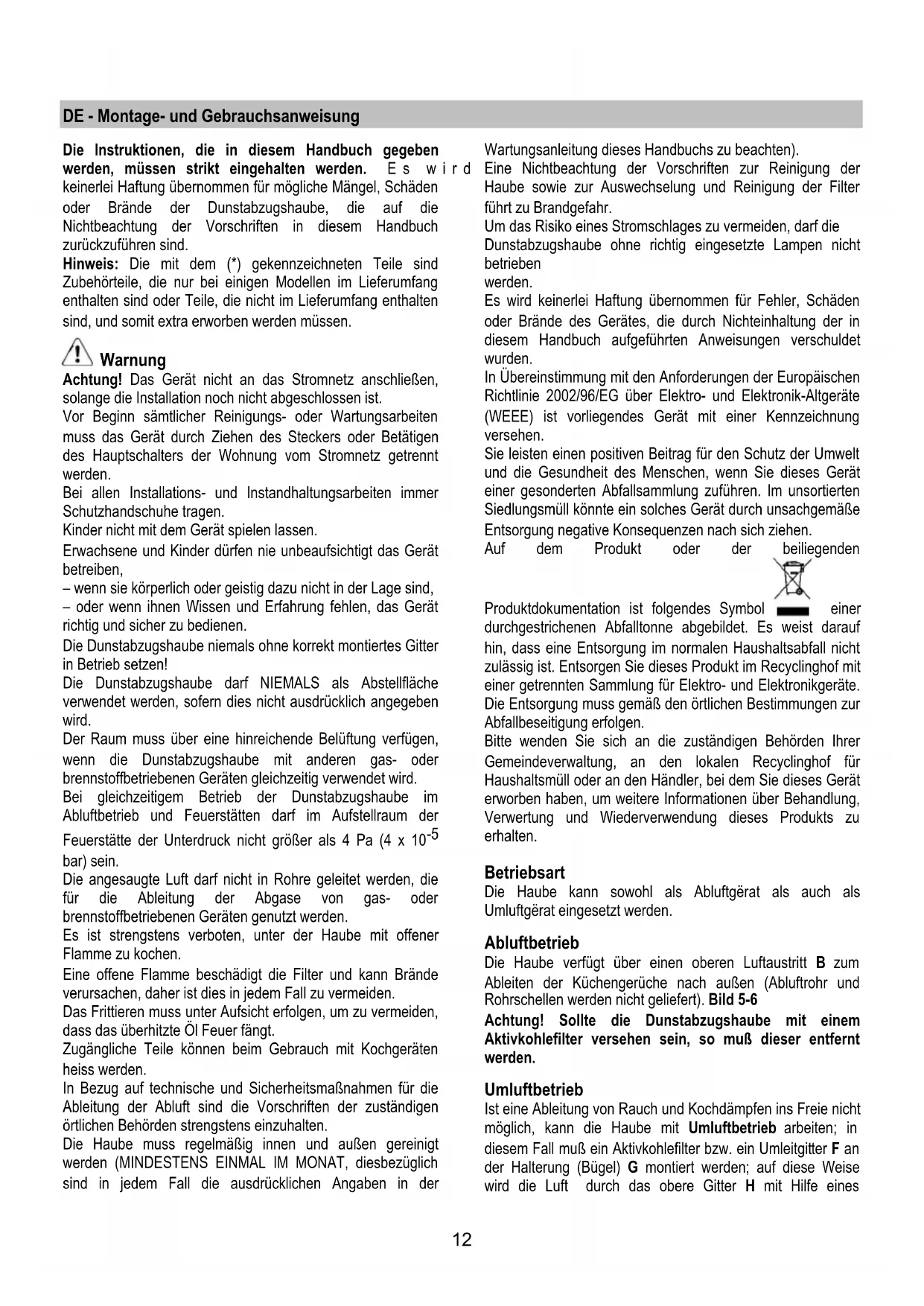

DE - Montage- und Gebrauchsanweisung

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. E s w i keinerlei Haftung übernommen für möglichche Mangel, Schaden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzufahren sind.

Hinweis: Die mit dem () gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und damit extra erworben werden müssen.

Warning

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sãmtlicher Reinigungsd- oder WartungsarbeitemussDas Gerat durch Ziehen des Steckers oder Betätigendes Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen halten.

Erwachsene und Kinder)dürfen Nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube damit NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darauf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daß ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßigen inn und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der

Wartungsanleitung theses Handbuch zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgebung.

Um das Risiko eines Stromschlages zu vermeiden, damit die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben

werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Geräte einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

einer

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeinerverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.

Abluftbetrieb

Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Kuchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht gefleert). Bild 5-6

Achtung! Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein, so muß dieser entfern werden.

Umluftbetrieb

Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht möglich, kann die Haube mit Umluftbetrieb arbeiten; in thisem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F and der Halterung (Bügel) G montiert werden; auf diese Weise wird die Luft durch das obere Gitter H mit Hilfe eines

Abluftrohres, das an den oberen Luftaustritt B angeschlossen ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr und Rohrschellen sind nicht im Lieferumfang enthalten) Rückgebung. Bild 5-6

Achtung! Sollte die Dunstabzugshaube nicht mit einem Aktivkohlefilter versehen sein, ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einzusetzen.

Modelle ohne Saugmotor Funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube damit 40cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis: Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen,itte immer kontrollieren dass die Netzversorgung immer richtig montiert worden wird.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
• Um die Montage zu vereinfachen, wird empfohlen, die Fettfilter und andere Teile, die laut den vorliegenden Anweisungen ein- und ausgebaut werden konnen, zeitweise zu entfernen.
• Entfernen Sie den/die Aktivkohlefilter (^*) , falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.

• Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (^) , die Garantie (^) , usw.) befindet; falls vorhanden, entfern den Sie these und haben Sie sie auf.

• Falls möglich, entfernen Sie die Möbel unter und um die Dunstabzugshaube herum, um besseren Zugriff auf die hintere Wand/Decke zu haben, wo die Haube angebracht wird. Sonst legen Sieitte eine Schutzabdeckung auf die Kochplatte, Arbeitsfläche, sowie die Möbel und Wände, um sie vor Schäden oder Schmutz zu schützen. Wahlen Sie eine ebene Oberfläche, um die Einheit zusammenzubauen. Decken Sie diese Oberfläche mit einer Schutzfolie ab und legen Sie die Dunstabzugshaube sowie alle im Lieferumfang enthaltenen Teile darauf.

• Vergewissern Sie sich zudem, dass in der Höhe der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglich ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschreiben (nur Abluftbetrieb).
• Führer Sie alle notwendigen Arbeiten durch (z.B.: Einbau einer Steckdose und/oder Anbringen eines Loches für den Durchgang des Abluftrohres).

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzem solle ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen muss.

Nur für einige Modelle

Als optionales Zubehör kann ein Designkamin erworben werden, beim Verkauf überprüfen (Genehmigter Verkaeufeuer), ob bei Ihr dem Modell diese Möglichkeit vorgesehen ist.

Es wird empfohlen, die Haube erst nach dem Kauf dieser Kamins zu installieren, um die am besten geeignete Installationsweise auszuwahlen.

Hinweis: die Dunstabzugshaube kann mit oder ohne

Lüftungsschavht angebracht werden.

Bild 5-6

An der Rückseite der Haube drei Haftstreifen C anbringen. Eine Mittellinie auf der Wand anzeichnen, um die Montage zu erleichtern (1), das Bohrschema so anlagen, dass die darauf gebrachte Mittellinie mit der vorher auf der Wand gekennzeichneten Mittellinie übereinstimmt und die Unterseite des Schemas mit der Unterseite der später montierten Haube übereinstimmt (2).

• Mit einem Bohrer zwei Löcher mit 0.8 mm ausführten und den Haltebügel mit zwei Wandbolzen und Schrauben an der Wand befestigen (3).
• Den Dunstschirm öffnen und den Fettfilter herausnahmen (siehe diesbezüglichen Abschnitt).

Den Kaminbügel mit zwei Wandbolzen und Schrauben (4) befestigen.

Die Haube einhängen (5), sie ausrichten (6/7) und vom Innern der Haube ein Punkt für die endgültige Befestigung kennzeichnen. Die Haube abnehmer und ein Loch mit einem Durchmesser von 8 mm bohren (9), zwei Wandbolzen einsetzen, die Haube erneut

einhängen und sie mit eine Schraube endgültig befestigen (10).

• Den elektrischen Strom wieder anschlieben (11), jedoch ohne die Abzugshaube an die Hauptschalttafel der Wohnung anzuschreiben.
• Wenn die Haube im Abluftbetrieb verwendet werden soll, an der Austrittsöffnung der Haube den im Zubehör mitgelieferten Flansch anbringen (12A - Abluftbetrieb - sowie ein Rohr geeigneten Durchmessers zur Dunstableitung) anstelle der Umluftweiche (12F1 oder 12F2 - Umluftbetrieb).
  Den Fettfilter wieder einbauen und den Dunstschirm schlieben.

Hinweis! Wenn die Haube im Abluftbetrieb verwendet werden soll, den Kohlefilter und die Befestigungselemente, sofern im Zubehör mitgeliefert, ausbauen (auf der Rückseite des Fettfilters - siehe den diesbezüglichen Abschnitt).

Wenn die Haube im Umluftbetrieb verwendet werden soll, kontrollieren, dass der Kohlefilter bereits auf der Rückseite des Fettfilters installiert wurde, oder andernfalls diesen erwerben und installmenten.

Die obere Abdeckung montieren und mit 3 Schrauben befestigen (13).
Den Kamin (14a) mit zwei Schrauben am Bügel (14b) befestigen.
- Das Unterveril des Kamins an der entsprechenden Stelle oberhalb der Haube einschieben.

Beschreibung der Dunstabzugshaube

Bild 1

1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Dunstschirm
6. Teleskopkamin
7. Luftastritt (nur bei Umluftbetrieb)

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfehlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebär 15 Minuten weiterlaufen zu halten.

Modell mit Tastenfeld

DCBAE

A. Schalter ON/OFF Beleuchtung
B. Schalter ON/OFF der Absaugfungtion und zum Einschalten der gingsten Saugstarke
B+C. Schalter zum Einsatz der mittleren Saug Starke
B+D. Schalter zum Einsatz der maximalen Saugstarke

E. Funktionskontrolleuche (bei Modellen mit runden Tasten)

Wartung

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen Häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzufahren sind.

Dunstschirm

Der Dunstschirm ist stets geschlossen zu halten und nur zu Wartungszwecken zu öffnen (z.B.: Filterreinigung oder Filterwechsel).

Öffnen des Dunstschirms:

Das Unterteil des Dunstauffangschirms kraftig andrücken und nach dem Aushaken nach oben führen.

Schlieben des Dunstschirms:

Den Dunstauffangschirm nach unten führen, kräftig drücken und das Einrasten überprüfen.

Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspülgangen erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfürben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Bild 2

Aktivkohlefilter (nur bei der Umluftversion)

Bild 3

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65^ gewaschen (in thisem Fall den ollständigen Spülzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrrspülmaschine - einschalten).

Das überschüsse Wasser entfern, ohne damit den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfern und diese bei 100^ für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedem Mal dann,

wenn es beschädigt ist.

Montage

Den Dunstauffangschirm öffnen und den Fettfilter herausnahmen.

Den Kohlefilter auf der Rückseite des Fettfilters installieren und mit zwei Stäben befestigen.

Hinweis! Die Stäbe sind in der Packung des Kohlefilters und nicht in der Haube enthalten.

• Beim Ausbau den Filters in umgekehrter Reihenfolge vorgehen.

Ersetzen der Lampen

Bild 4

Das Gerät vom Stromnetz erhmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen.
2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und darauf auf achten, diese nicht mit den Händen zu berühren.

1. Die Lampenabdeckung wieder schreiben (Schnappverschluss).

Sollte die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.
