BEDIENUNGSANLEITUNG CFB70AX FAGOR

DE BETRIEBSANLEITUNG

Dekor-Dunstabzugshaube

Exaustor decorativo

FR 03
ES 16
EN 30
DE 44
PT 58

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig:

Bitte lesen Sie vor der Inbetriebnahme des Geräts diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

1 / FÜR DEN BENUTZER

• Sicherheitshinweise 46
• Umweltschutz 47
• Gerätebeschreibung....48

2 / INSTALLATION DES GERÄTS

• Benutzung mit Abluftbetrieb 49
• Benutzung mit Umluftbetrieb 49
  • Stromanschluss .... 50
  • Montage der Dunstabzugshaube .... 51
• Montage des Kamins °Abluft ins Freie ....52 °Umluft....53

3 / BENUTZUNG DES GERÄTS

- Beschreibung der Bedienelemente 54

4 / PFLEGE UND REINIGUNG DES GERÄTS

• Reinigung der Filterkassette 55
  • Austausch des Kohlefilters 55
• Reinigung der Außenfläche 55
• Austausch der Lampe 55
• Pflege des Geräts 56

5 / FUNKTIONSSTÖRUNGEN ....57

6 / KUNDENDIENST ....57

Wichtig

Diese Betriebsanleitung mit dem Gerät aufbewahren. Sollte das Gerät an eine andere Person verkauft oder weitergegeben werden, sicherstellen, dass das Gerät mit der Betriebsanleitung übergeben wird. Vor der Installation und Benutzung des Geräts sollten folgende Hinweise zur Kenntnis genommen werden, die der Sicherheit des Bedieners und anderer Personen des Haushalts dienen.

• SICHERHEITSHINWEISE

— Dieses Gerät ist für die Benutzung durch Privatpersonen in Ihrem Haushalt konzipiert.

— Personen (einschließlich Kindern), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, dieses Gerät sicher zu bedienen, dürfen dieses Gerät nur unter Aufsicht oder mit Anweisung einer für ihre Sicherheit verantwortlichen Person benutzen. Kinder sollen beaufsichtigt werden, um zu gewährleisten, dass sie das Gerät nicht als Spielzeug verwenden.

— Das Gerät beim Empfang sofort auspakken oder auspacken lassen. Sein allgemeines Aussehen prüfen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken und ein Exemplar davon behalten.

— Das Gerät ist für den normalen Haushaltsgebrauch bestimmt. Es nicht für kaufmännische oder industrielle oder andere Zwecke als diejenigen benutzen, für die es konzipiert worden ist.

— Die Merkmale dieses Geräts nicht verändern oder versuchen, sie zu verändern. Dies würde eine ernste Gefahr für alle darstellen.

— Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden.

— Die Dunstabzugshaube vor dem Reinigen oder der Pflege immer vom Stromnetz trennen.

— Bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer nicht mit Strom betriebener Geräte den Raum angemessen belüften. Dies, damit die Dunstabzugshaube keine Verbrennungsgase ansaugt.

— Es ist verboten, unter der Dunstabzugshaube Gerichte zu flambieren oder Gaskochstellen einzuschalten, ohne dass ein Kochgeschirr darauf steht (die angesaugten Flammen könnten das Gerät beschädigen).
— Frittiervorgänge unter der Dunstabzugshaube müssen ständig überwacht werden. Die auf sehr hohe Temperaturen aufgeheizten Öle und Fette können Feuer fangen.
— Die Häufigkeit der Reinigung und des Ersatzes der Filter einhalten. Die Ansammlung von Fettablagerungen kann einen Brand auslösen.
— Der Betrieb über einer Brennstoff-Feuerstelle (Holz, Kohle, usw.) ist nicht zulässig.
— Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Geräts benutzen (Forderungen bezüglich der elektrischen Sicherheit).
— Bei der Sorge um die ständige Verbesserung unserer Produkte behalten wir uns das Recht vor, ihre technischen, funktionellen oder ästhetischen Merkmale im Zusammenhang mit der technischen Fortentwicklung zu ändern.
— Für das spätere leichte Auffinden der Produktreferenzen des Geräts raten wir Ihnen, sie auf der Seite „Kundendienst und Kundenbeziehungen“ zu notieren.

Achtung

In einer Küche, die mit einem an einen Kamin angeschlossenen Gerät (z.B. Ofen) beheizt wird, muss die Dunstabzugshaube als Umlufthaube installiert werden. Die Dunstabzugshaube darf nicht ohne die Filterkassetten benutzt werden.

Wenn die Dunstabzugshaube in der Küche gleichzeitig mit Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden, muss eine angemessene Belüftung des Raums vorgesehen werden.

- UMWELTSCHUTZ

– Die Verpackungsmaterialien dieses Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfügung gestellten Containern und tragen Sie auf diese Weise zu ihrem Recycling und zum Umweltschutz bei.
– Ihr Gerät enthält ebenfalls zahlreiche recyclingfähige Materialien. Es wurde deshalb mit diesem Zeichen versehen, um Sie darauf hinzuweisen, dass diese Geräte nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von Ihrem Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte unter optimalen Bedingungen erfolgen. Ihre Gemeindebehörden oder Ihr Händler informieren Sie gerne über die zu Ihrem Wohnort am nächsten liegenden Sammelstellen.

– Wir danken Ihnen für Ihren Beitrag zum Umweltschutz.

ntung

Der Einbau muss von qualifizierten Installateuren und Technikern vorgenommen werden.

Achtung

Vor der ersten Benutzung der Filterkassette die Schutzfolie abziehen.

Achtung

Die zugänglichen Teile dieses Geräts können heiß werden, wenn es mit Kochgeräten verwendet wird.

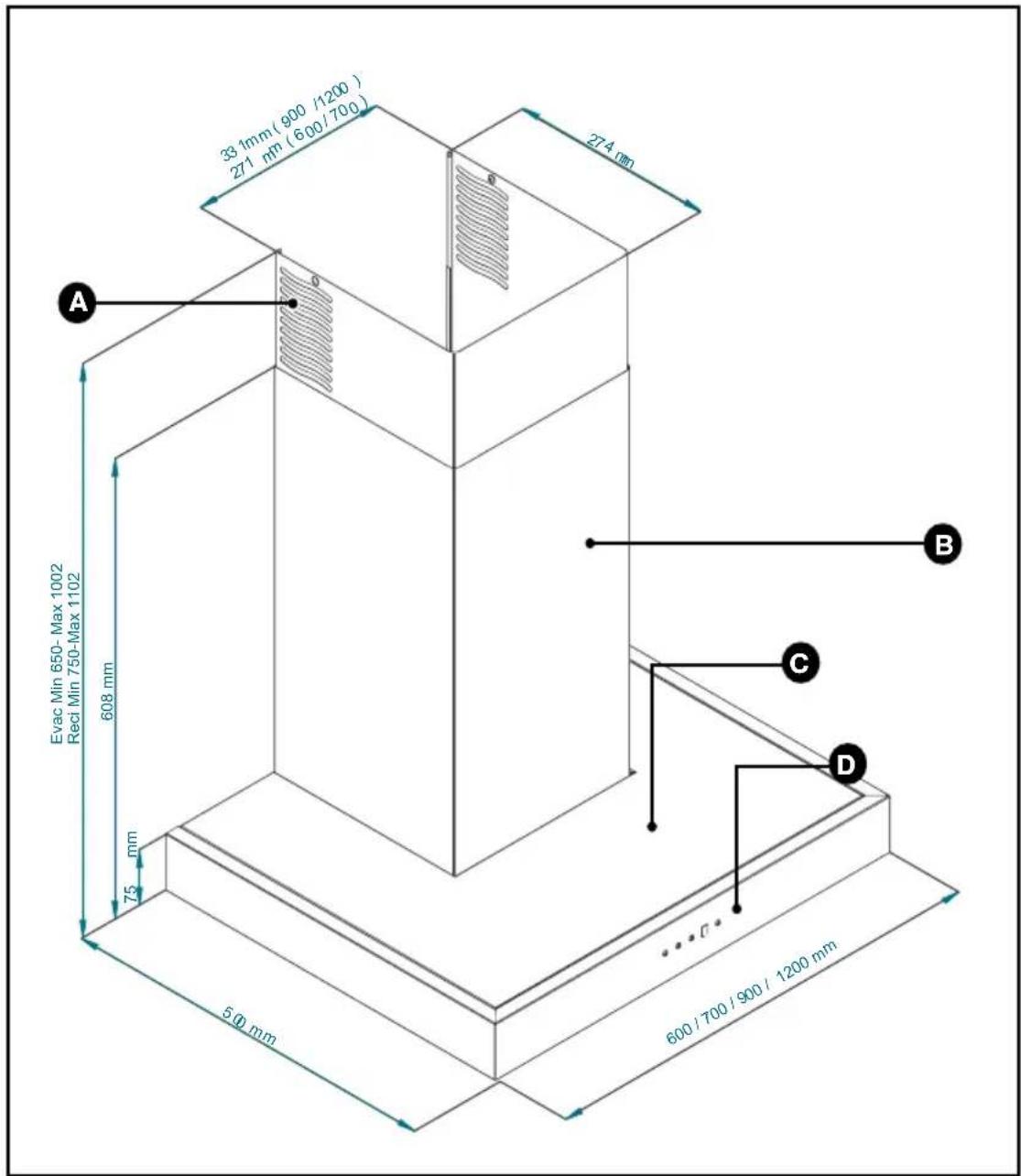

• GERATEBESCHREIBUNG

33.1mm (900 /1200 ) 271 mm (600/700) 274 mm A Evac Min 650-Max 1002 Reci Min 750-Max 1102 608 mm 75 mm 50 mm 600/700/900/1200 mm B C D

A Ansaugöffnungen

C Gehäuse

B Kamin

D Bedienelement

• Das Gerät muss während der Installation oder bei einem eventuellen Eingriff vom Stromnetz getrennt sein.
• Prüfen, dass die Netzspannung dem auf dem Geräteschild in der Dunstabzugshaube angegebenen Spannungswert entspricht.
• Wenn die Stromanlage der Wohnung für den Anschluss des Geräts eine Änderung erfordert, einen qualifizierten Elektriker heranziehen.
• Wenn die Dunstabzugshaube im Abluftbetrieb betrieben wird, das Gerät nicht an ein Abzugsrohr für Verbrennungsrauch (Heizkessel, Kamin, usw.) oder an eine kontrollierte mechanische Belüftung anschließen.
• Das Abzugsrohr darf wie auch immer nicht in den Dachboden führen.
• Die Dunstabzugshaube zur Sicherheit in mindestens 70 cm Entfernung von einer elektrischen, Gas- oder gemischten Kochstelle installieren.

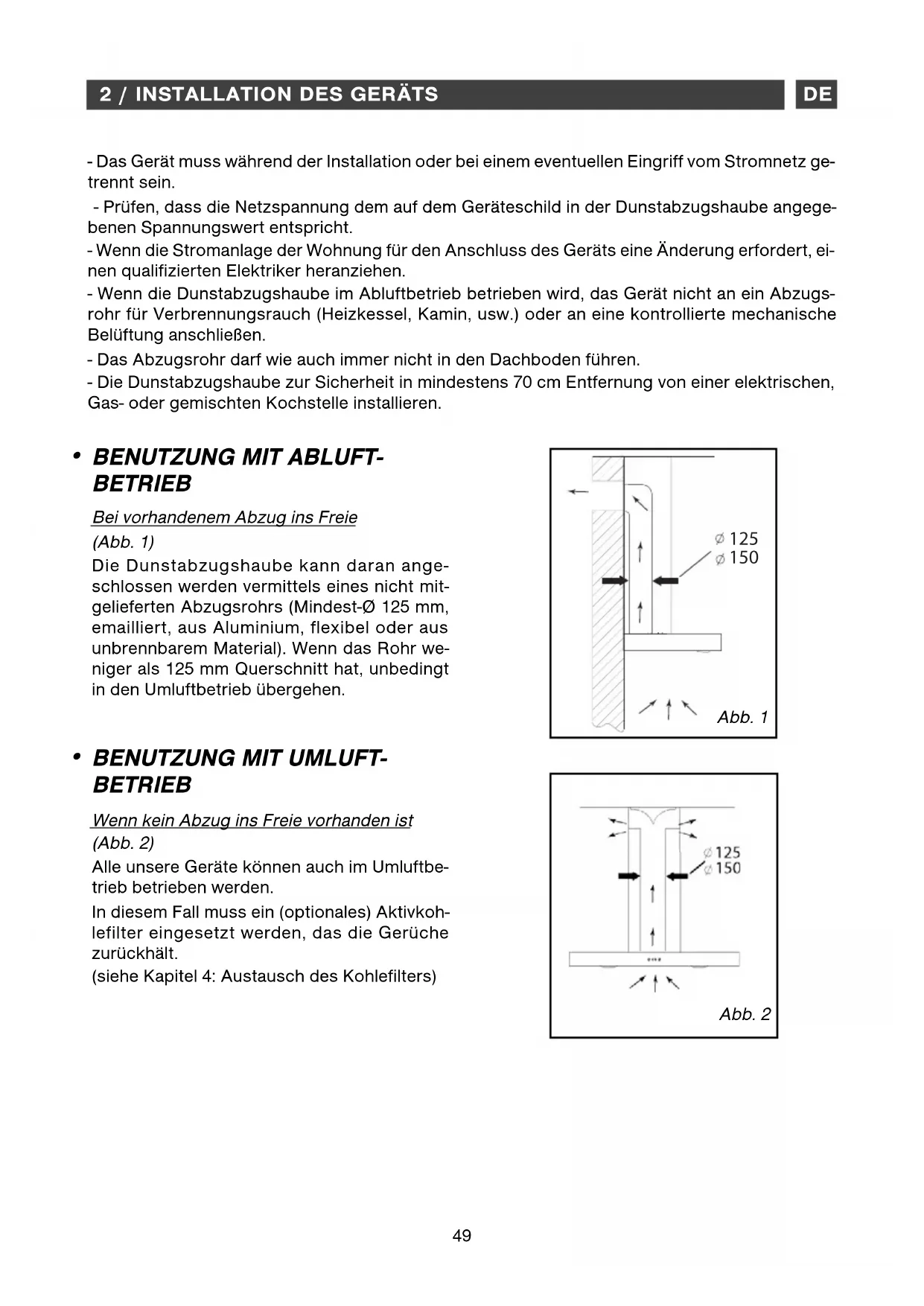

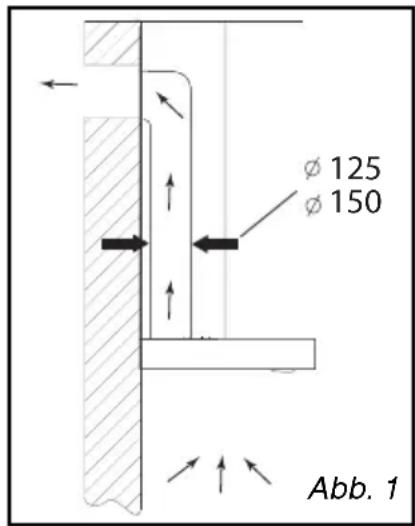

• BENUTZUNG MIT ABLUFT-BETRIEB

Bei vorhandenem Abzug ins Freie

(Abb. 1)

Die Dunstabzugshaube kann daran angeschlossen werden vermittels eines nicht mitgelieferten Abzugsrohrs (Mindest-∅ 125 mm, emailliert, aus Aluminium, flexibel oder aus unbrennbarem Material). Wenn das Rohr weniger als 125 mm Querschnitt hat, unbedingt in den Umluftbetrieb übergehen.

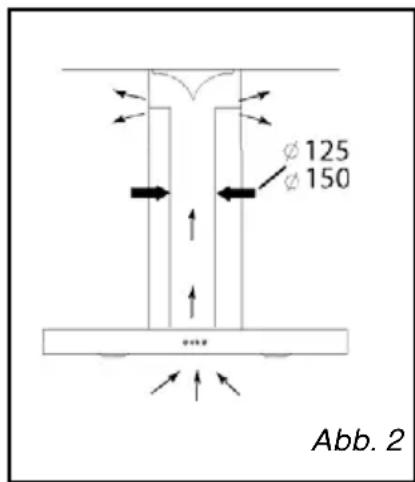

• BENUTZUNG MIT UMLUFT-BETRIEB

Wenn kein Abzug ins Freie vorhanden ist (Abb. 2)

Alle unsere Geräte können auch im Umluftbetrieb betrieben werden.

In diesem Fall muss ein (optionales) Aktivkohlefilter eingesetzt werden, das die Gerüche zurückhält.

(siehe Kapitel 4: Austausch des Kohlefilters)

Ø 125 Ø 150 Abb. 1

Ø 125 Ø 150 Abb. 2

• STROMANSCHLUSS

Bei der Installation und den Pflegevorgängen muss das Gerät vom Stromnetz abgetrennt werden, die Schmelzsicherungen müssen abgeschaltet oder herausgenommen werden.

Der Stromanschluss wird hergestellt, bevor das Gerät in das Möbel eingeschoben wird.

Prüfen, ob:

• die Leistung der Installation ausreicht,
• die Versorgungsleitungen in gutem Zustand sind,
• der Drähtequerschnitt mit den Installationsregeln übereinstimmt.

Achtung

Dieses Gerät wird mit einem

Versorgungskabel H 05 VVF mit 3 Leitern mit 0,75 mm2 (Nullleiter, Phase und Erdung) geliefert. Es muss vermittels einer Normsteckdose IEC 60083 an ein Stromnetz mit 220 - 240 V einphasig angeschlossen werden, die auch nach der Installation gemäß Einbauregeln zugänglich bleiben muss.

Wir können im Fall eines Unfalls nach einer nicht vorhandenen oder nicht ordnungsgemäßen Erdung nicht haftbar gemacht werden. Die Sicherung der Anlagen muss 10 oder 16 A betragen. Wenn das Anschlusskabel beschädigt ist, den Kundendienst rufen, um jegliche Gefahr auszuschließen.

Achtung

Wenn die Stromanlage der Wohnung

für den Anschluss des Geräts eine Änderung erfordert, einen qualifizierten Elektriker heranziehen.

Achtung

Wenn die Dunstabzugshaube irgendei-

ne Anomalie aufweist, das Gerät vom Strom trennen oder die Schmelzsicherung herausnehmen, die der Anschlussleitung des Geräts entspricht.

• MONTAGE DER DUNSTABZUGS-HAUBE

Achtung

Die Installation muss die geltenden

Bestimmungen für die Belüftung von Räumen einhalten. In Frankreich werden diese Regeln in der DTU 61.1 des CSTB angegeben. Insbesondere darf die Abzugsluft nicht in eine Leitung geschickt werden, die für den Rauchabzug von Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden. Die Verwendung eines stillgelegten Abzugsrohrs kann nur mit der Erlaubnis eines kompetenten Fachmanns erfolgen.

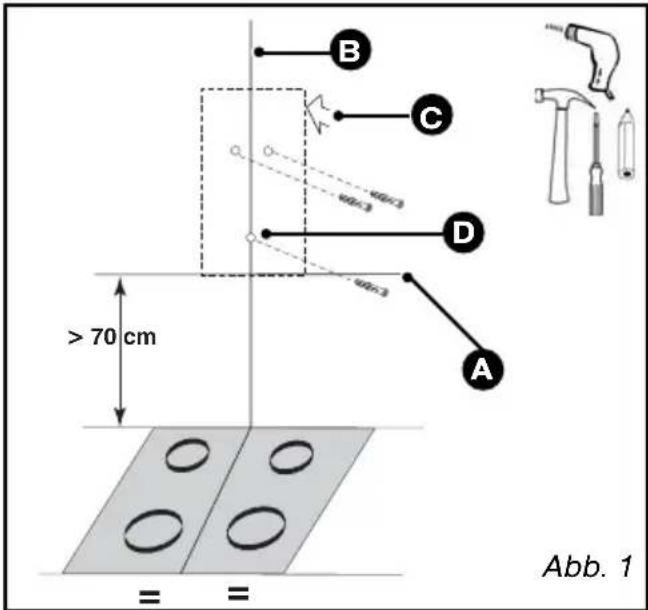

Der Mindestabstand zwischen dem Kochfeld und dem niedrigsten Teil der Dunstabzugshaube muss 70 cm betragen. Wenn in der Betriebsanleitung des unter der Dunstabzugshaube installierten Kochfelds ein größerer Abstand als 70 cm vorgegeben ist, muss dieser berücksichtigt werden.

– In mindestens 70 cm Abstand über dem Kochfeld einen waagrechten Strich ziehen (A/Abb.1).
– Einen vertikalen Strich (B/Abb. 1) an der Wand mittig im Verhältnis zum Kochfeld und von der Decke bis zur Grenze des vorstehenden waagrechten Strichs (A) ziehen.
– Die Bohrschablone gegen die Wand plazieren (C/Abb. 1).

Bei Hohlwänden passende Dübel und Schrauben verwenden.

– Die 2 Löcher bohren. Die 2 Dübel einsetzen.
– Die Befestigungsschiene (C/Abb. 2) mit den 2 Schrauben (D/Abb. 2) an der Wand befestigen.
– Die Dunstabzugshaube mit ihren Aufhängungen einhängen (E/Abb. 2).
– Höhe und Waagrechte mit den Stellschrauben (E/Abb. 2) der Aufhängungen justieren (die obere Schraube für die Waagrechte, die untere Schraube für die Auflage an der Wand).

• Sicherungsschraube gegen Anheben (D/Abb.1) einsetzen.
• Klebeband des Komponentenkastens entfernen (F/Abb. 3).
• Kasten etwa 2 cm anheben, dann aus der Arretierung ziehen, um 90 Grad drehen, schieben und mit den 2 Schrauben auf der Oberseite des Motors befestigen (Abb. 3).

Darauf achten, beim Drehen und Befestigen die Kabel nicht zu beschädigen.

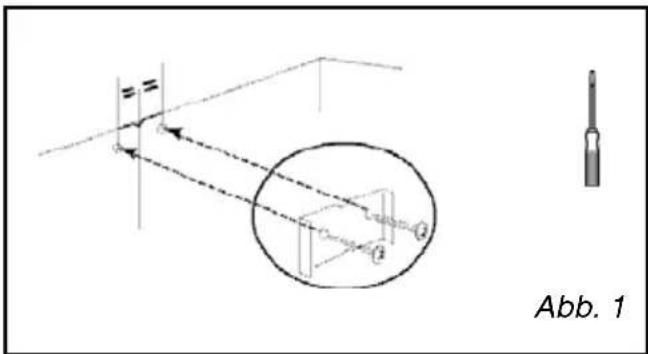

– Die Metallhalterung des Kamins mit den beiden Schrauben an die Wand mit Stoß an der Decke befestigen (Abb. 1).
– Die Rücklaufklappe auf den Motorausgang montieren (Abb. 2). Mit dieser Rücklaufklappe kann der Eintritt der von außen kommenden Luft versperrt werden.
– Im Fall eines Rohrs mit 125 mm Querschnitt gelieferten Adapter benutzen (Abb. 3).

Wenn das Außenrohr einen Durchmesser von unter 125 mm aufweist, muss die Dunstabzugshaube unbedingt im Umluftbetrieb angeschlossen werden.

– Das Rohrende auf den Motorausgang schieben (Abb. 4).
- Den Teleskopkamin vorbereiten und dabei die Ansaugöffnungen sorgfältig verstecken (B/Abb. 4). Den so zusammengesetzten Kamin auf die Abzugshaube schieben und den oberen Teil anheben, um die Höhe zu justieren (F/Abb. 4), dann auf der Metallhalterung des Kamins (A/Abb. 4) festschrauben. 4).

Ratschlag

Wir empfehlen für die optimale Nutzung des Geräts den Anschluss an ein Rohr mit 150 mm Querschnitt (nicht mitgeliefert). Möglichst wenig Winkelstücke und ein möglichst kurzes Rohr verwenden. Beim Abluftbetrieb der Dunstabzugshaube muss für ausreichende Frischluftzufuhr gesorgt werden, damit vermieden wird, den Raum unter Unterdruck zu setzen.

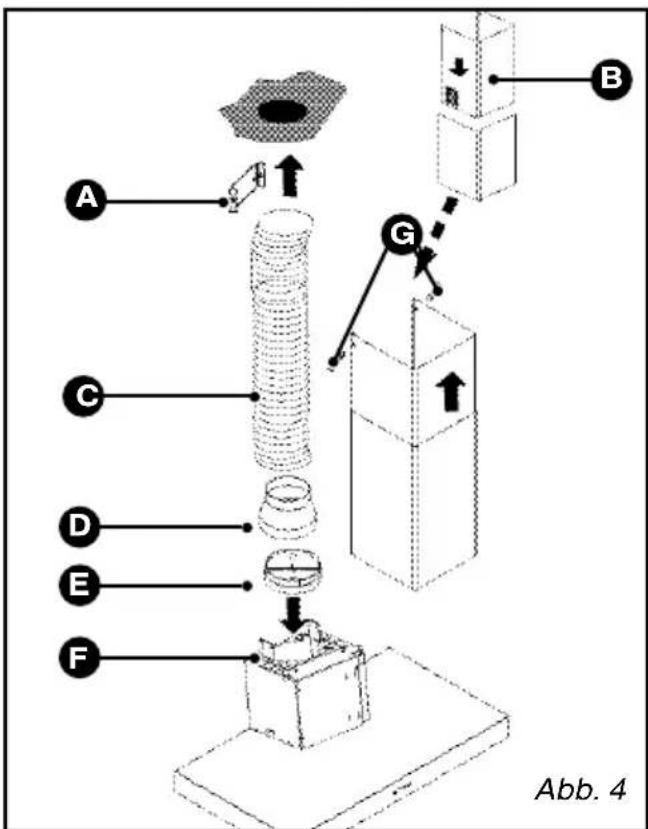

Abb. 1

Abb. 2

A Kaminhalterung
B Teleskopkamin
C Rohr
D Adapter
E Rücklaufklappe
F Motorausgang
G Halteschraube des Kamins

A C D E F G B Abb. 4

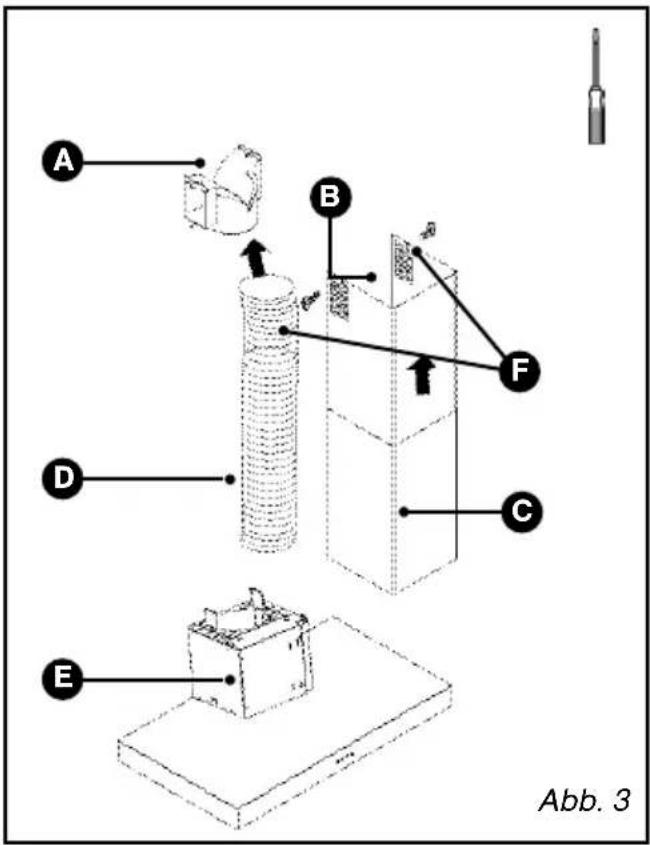

• Umluft

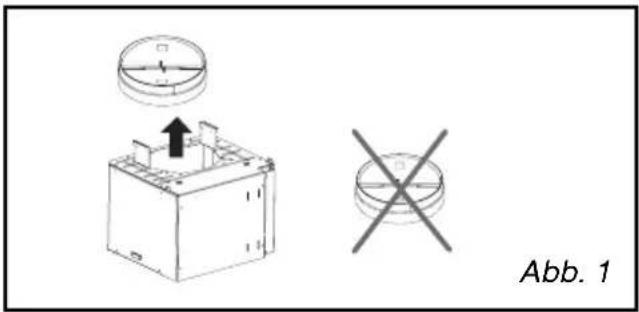

– Die Rücklaufklappe entfernen (Abb. 1).

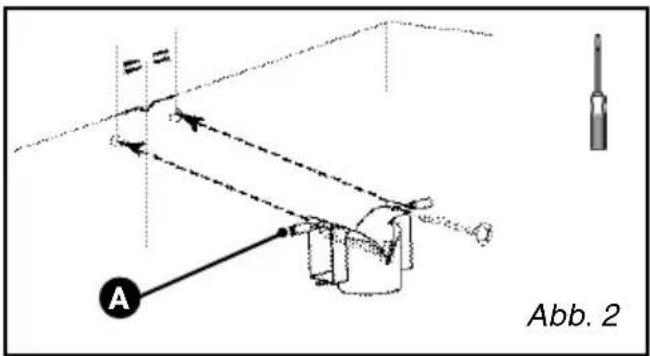

– Mit den beiden Schrauben den Kunststofffrauchablenker an der Wand mit Stoß an der Decke befestigen (Abb. 2). Darauf achten, den Ablenker im Verhältnis zum vertikalen Strich an der Wand zu zentrieren (Abb. 2).

Für Modelle > 700 mm zusätzlich die beiden in der Hülle mitgelieferten Abstandsstücke montieren (A/Abb. 2).

– Ein Ende des Rohres auf den Ablenker und das andere Ende auf den Motorausgang schieben (Abb. 3).
– Den Kamin vorbereiten und darauf achten, dass die Ansaugöffnungen nach oben weisen, damit sie sichtbar sind. (B/Abb. 3).
– Den so zusammengesetzten Kamin (C/Abb. 3) auf die Abzugshaube schieben und den oberen Teil anheben, um die Höhe zu justieren, dann ihn mit den beiden Schrauben (F/Abb. 3) auf dem Rauchablenker (A/Abb. 3) befestigen.

Abb. 1

A Abb. 2

A Rauchablenker
B Ansaugöffnungen
C Teleskopkamin
D Rohr
E Motorträger
F Halteschraube des Kamins

A B C D E F Abb. 3

DE 3 / BENUTZUNG DES GERÄTS

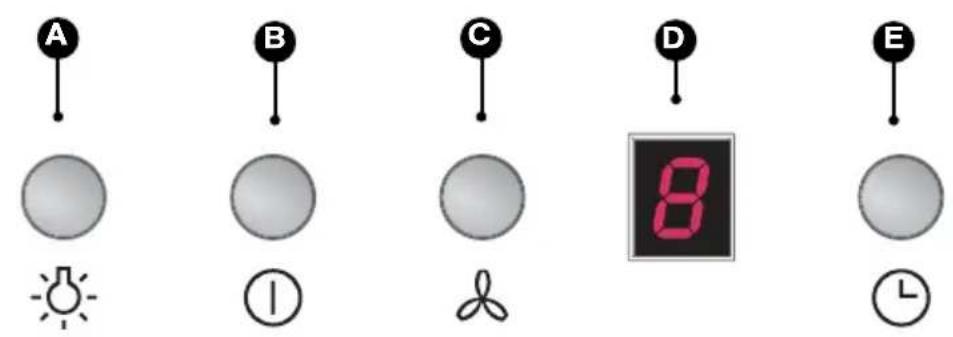

• BESCHREIBUNG DER BEDIENELEMENTE

A Kochstellenbeleuchtung

B An / Aus

C Auswahl der Drehzahl von 1 bis 4

D Anzeige

3 Drehzahlanzeige (1, 2, 3 oder 4)

Filtersättigung

Nachlauffunktion

E Nachlauffunktion / Ausschalten mit Verzögerung (10 min)

• Auswahl der Drehzahl

- Jeder Druck auf die Taste "Drehzahlwahl" Cdefiniert folgenden Zyklus: Drehzahl 1-2-3 oder 4, dann zurück zur Drehzahl 1.

– Nach dem Einschalten läuft Ihre Dunstabzugshaube jeweils mit der zuletzt ausgewählten Drehzahl an.

- Nachlauffunktion

– Durch Druck auf E wird die Nachlauffunktion aktiviert und die Abzugshaube nach 10 Minuten von selbst ausgeschaltet. Während der Nachlaufzeit blinkt ein Licht auf der Anzeige der Dunstabzugshaube.

• SATTIGUNGSANZEIGE DER FILTERKASSETTE

Das Symbol blinkt auf der Anzeige nach 30 Betriebsstunden der Dunstabzugshaube. Diese Meldung zeigt Ihnen an, dass es notwendig ist, Ihre Filterkassette zu reinigen.

- Nach Reinigung der Filterkassette die Taste B3 Sekunden lang gedrückt halten, um das Blinklicht wieder auszuschalten F

Ratschlag

Diese Installations- und Bedienungsanleitung gilt für mehrere Modelle. Zwischen diesem Gerät und den gegebenen Beschreibungen können kleine Unterschiede im Detail und bei der Ausrüstung zum Vorschein kommen.

Achtung

Das Gerät vor der Pflege und Reinigung vom Stromnetz trennen (entweder durch Ziehen des Netzsteckers oder Betätigen des Überlastschalters). Die regelmäßige Pflege des Geräts ist eine Garantie für richtigen Betrieb, gute Leistung und Dauerhaftigkeit.

Achtung

Wenn die Anweisungen zur Reinigung des Geräts und der Filter nicht eingehalten werden, kann dies zu Bränden führen. Bitte die Pflegeanweisungen streng befolgen.

• REINIGUNG DER FILTERKASSETTE

Sie muss ca. alle 30 Betriebsstunden oder mindestens einmal im Monat gereinigt werden. Diese Reinigung kann im Geschirrspüler in vertikaler Position erfolgen.

Eine Bürste, heißes Wasser und ein sanftes Reinigungsmittel verwenden. Abspülen und sorgfältig abtrocknen, bevor sie wieder eingesetzt wird.

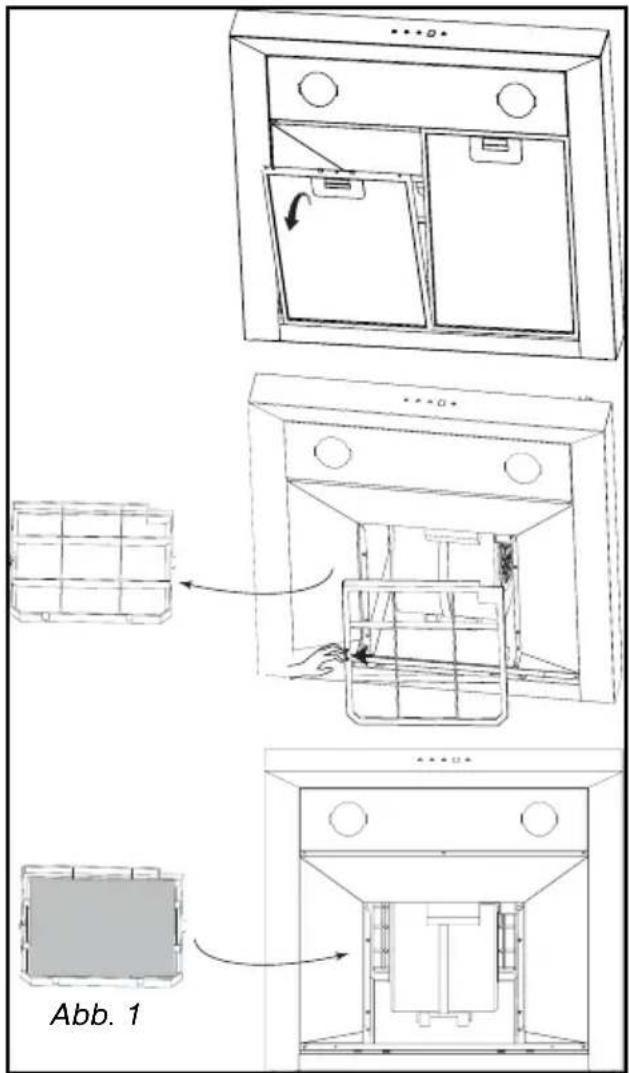

• Ausbau der Filterkassette (Abb. 1)

- Am integrierten Griff der Filterkassette ziehen. - Die Filterkassette nach unten kippen.

• AUSTAUSCH DES KOHLEFILTERS (je nach Modell)

Ihn ca. alle 120 Betriebsstunden ersetzen.

- Filterkassette durch Lösen der Klammern herausnehmen (Abb. 1).

Abb. 1

• REINIGUNG DER AUSSENFLACHE

Für die Reinigung der Außenfläche der Dunstabzugshaube Seifenwasser benutzen, aber keine Scheuercremes oder Scheuerschwämme.

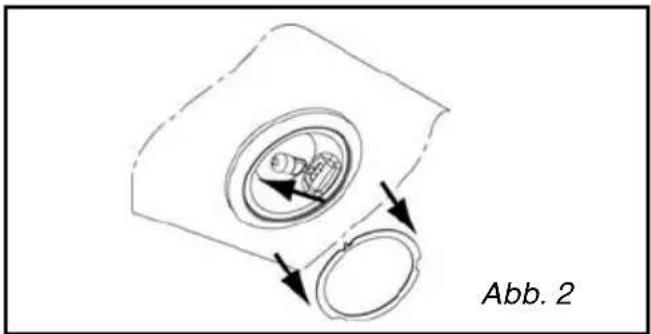

• AUSTAUSCH DER LAMPE

Modell mit Halogenlampe

— Die Leuchtblende entfernen (Abb. 2).
— Die Halogenlampe G4-20W-12V austauschen.
— Das Ensemble wieder einsetzen und dafür die Vorgänge in umgekehrter Reihenfolge wiederholen.

Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigen des Überlastschalters.

• PFLEGE DES GERATS

PFLEGE	WIE VORGEHEN	ZU VERWENDENDE PRODUKTE/ZUBEHÖR
Gehäuse und Zubehör	Niemals Metallkratzer, Scheuermittel oder zu harte Bürsten be-nutzen.	Für die Reinigung von Gehäuse und Leuchtblende ausschließlich handelsübliche in Wasser gelöste Reinigungsmittel verwenden, dann mit klarem Wasser abspülen und mit einem weichen Lappen trocknen..
Filterkassette	Dieses Filter bindet Fettdämpfe und Staubpartikel. Es ist ein wichtiges Element zur Sicherstellung der Wirksamkeit der Dunstabzugshaube.Bei hartnäckigen Flecken eine nicht scheuernde Creme anwen-den und dann mit klarem Wasser abspülen.	Mit einem handelsüblichen Haushaltsprodukt reinigen, dann reich-lich abspülen und trocknen. Reinigung kann im Geschirrspüler in vertikaler Position erfolgen (nicht mit schmutzigem Geschirr oder mit Silberbesteck in Berührung bringen).
Aktivkohlefilter (je nach Modell oder optional)	Dieses Filter bindet die Gerüche und muss je nach Nutzungsgrad mindestens einmal jährlich ge-wechselt werden.Filter beim Fachhändler bestel-len und das Datum des Aus-tauschs notieren.

Zur Erhaltung des Geräts empfehlen wir die Pflegeprodukte Clearit.

Die Erfahrung der Profis

Clearit bietet professionelle Produkte und geeignete Lösungen für die tägliche Pflege von Haushaltsgeräten und Küchen an.

Sie sind ebenso wie viele weitere Produkte, Zubehörteile und Betriebsmittel beim gewohnten Händler zu finden.

5 / FUNKTIONSSTÖRUNGEN

DE

SYMPTOME	LÖSUNGEN
Die Dunstabzugshaube funktioniert nicht.	Prüfen, ob:• kein Stromausfall vorliegt.• wirklich eine Drehzahl gewählt wurde.
Die Dunstabzugshaube zeigt ungenügende Leistung.	Prüfen, ob:• die gewählte Motordrehzahl für die abgegebene Rauch- und Dampfmenge ausreicht• die Küche ausreichend belüftet ist, damit eine Luftzufuhr möglich ist.• das Kohlefilter nicht verbraucht ist (Dunstabzugshaube im Umluftbetrieb).
Dunstabzugshaube hat während des Betriebs abgeschaltet.	Prüfen, ob:• kein Stromausfall vorliegt.• die omnipolare Abschaltvorrichtung nicht ausgeschaltet hat.

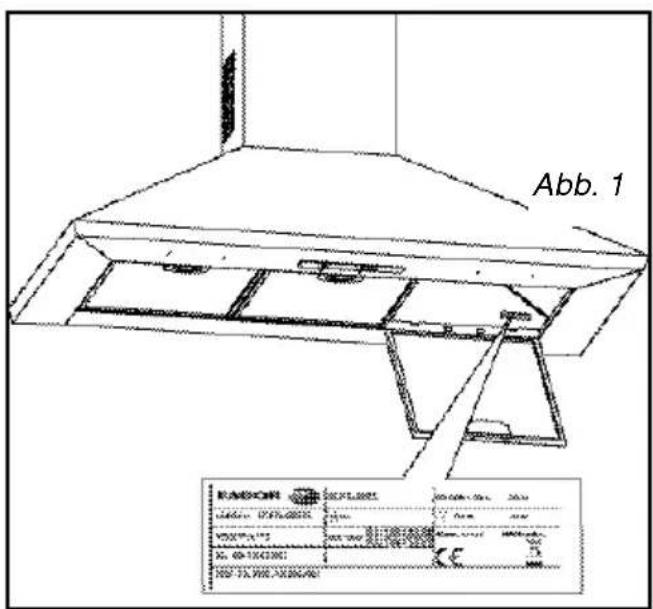

6 / KUNDENDIENST

DE

Eingriffe an Ihrem Gerät dürfen nur von einem Fachmann der Marke durchgeführt werden. Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Geräts an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf dem Geräteschild (Abb.1).

Abb. 1 RANESH 04/27/2023 05/06/2023 05/12/2023 05/19/2023 05/26/2023 06/01/2023 06/08/2023 06/15/2023 06/22/2023 06/29/2023 07/05/2023 07/12/2023 07/19/2023 07/26/2023 08/01/2023 08/08/2023 08/15/2023 08/22/2023 08/29/2023
