MODE D'EMPLOI CFB70AX FAGOR

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité ____ 04
• Respect de l'environnement ____ 05
  • Description de votre appareil____ 06

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation 07
- Utilisation en version recyclage 07
• Raccordement électrique 08
• Montage de la hotte ____ 09
• Montage de la cheminée
° Evacuation extérieure 10
°Recyclage 11

3 / UTILISATION DE VOTRE APPAREIL

• Description des commandes 12

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

• Nettoyage du filtre cassette 13
• Changement du filtre charbon 13
• Nettoyage de la surface extérieure 13
• Changement de la lampe 13
• Entretenir votre appareil____ 14

5 / ANOMALIES DE FONCTIONNEMENT 15

6 / SERVICE APRES-VENTE 15

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

• CONSIGNES DE SECURITE

— Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation.

—Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

—A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

—Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

—Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

- Les réparations doivent être exclusivement effectuées par un spécialiste agréé.

—Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.

—Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

– Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients

de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

—Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
- Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
—Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
— N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).
—Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.
—Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil).

Attention

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.

• RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

- Nous vous remercions pour votre collaboration à la protection de l'environnement.

ention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

Attention

Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

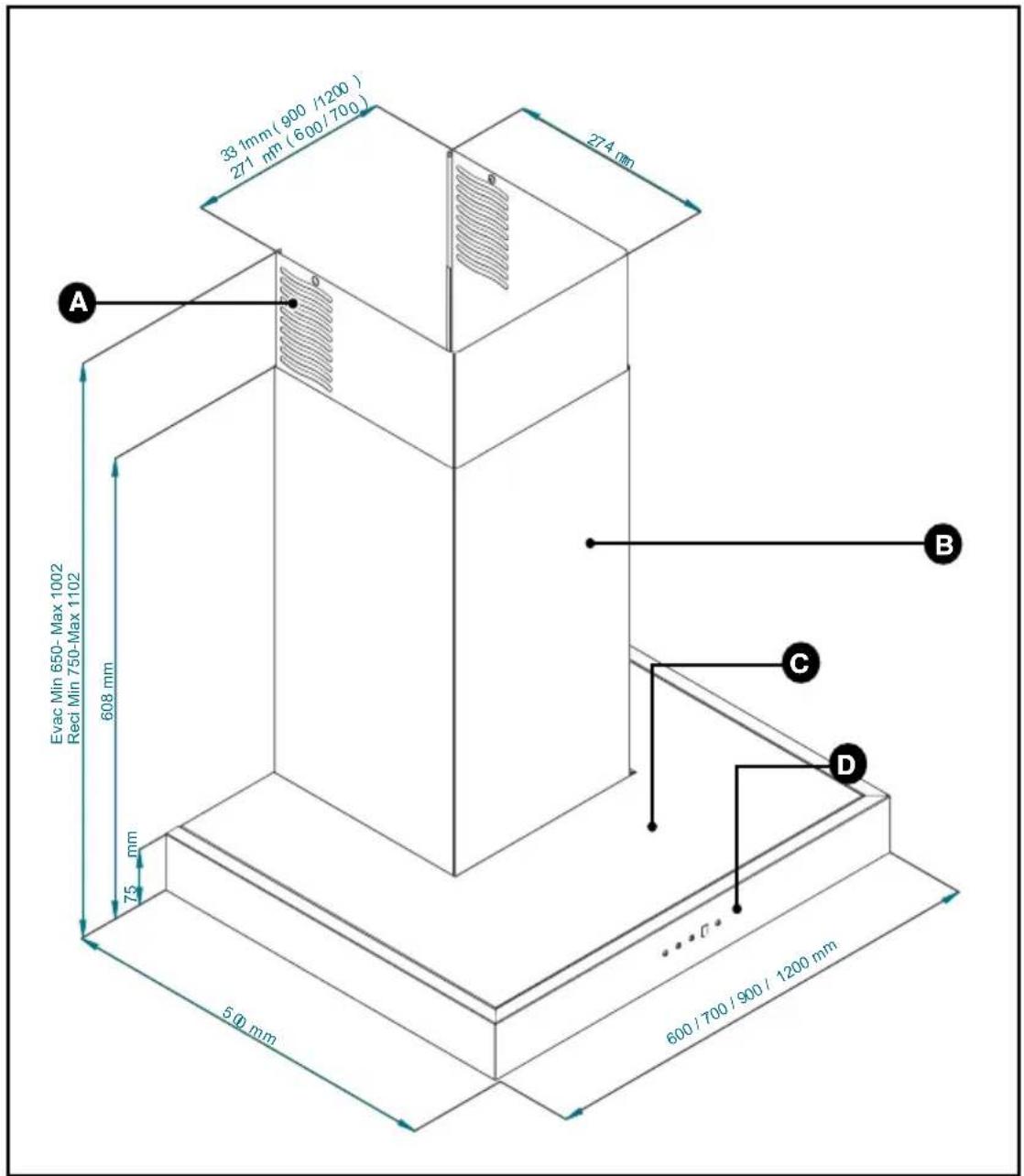

• DESCRIPTION DE VOTRE APPAREIL

33.1mm (900 /1200 ) 271 mm (600/700) 274 mm A Evac Min 650-Max 1002 Reci Min 750-Max 1102 608 mm 75 mm 50 mm 600/700/900/1200 mm B C D

A Ouïes

© Enveloppe

B Cheminée

D Commandes

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée.
• Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

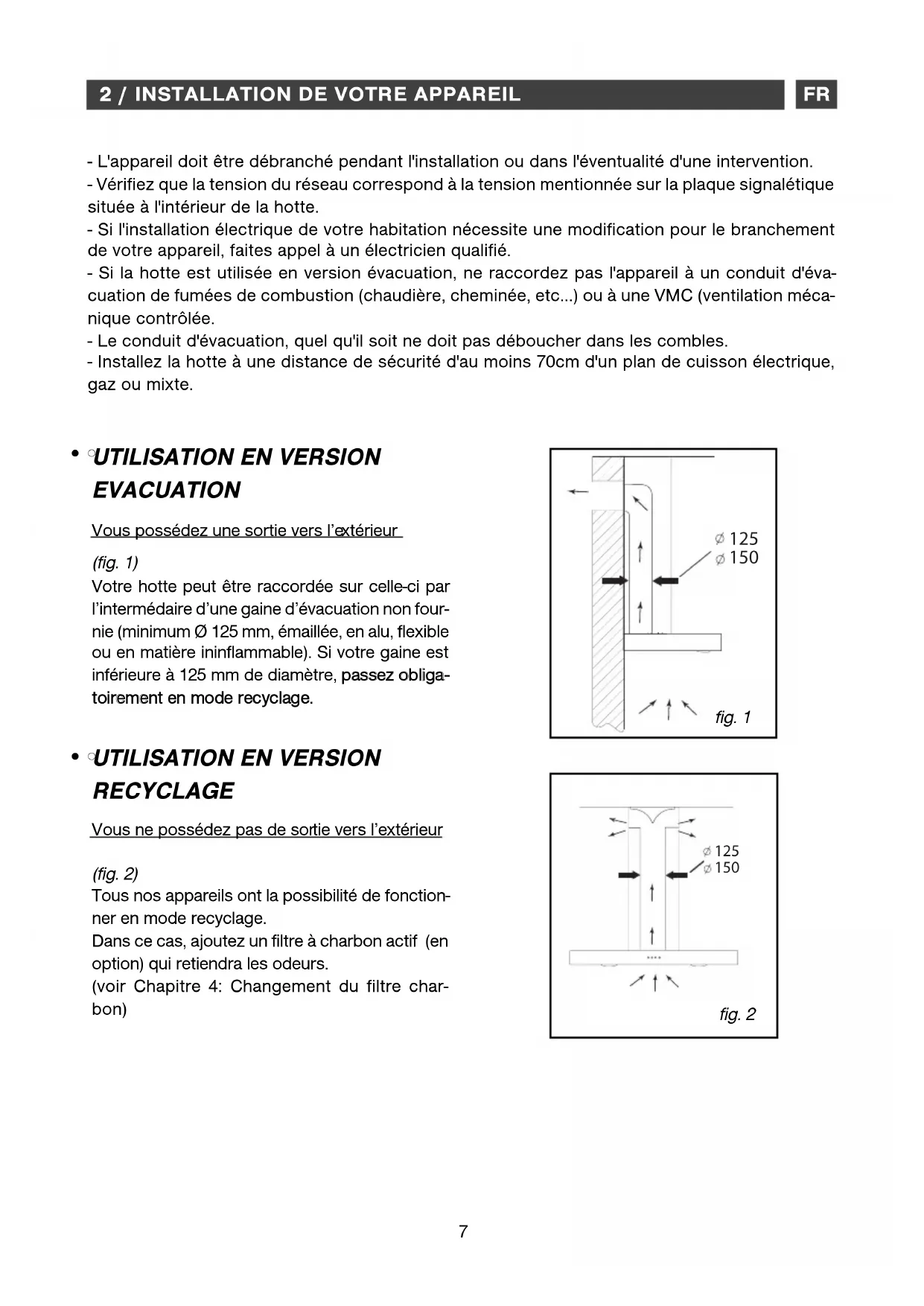

• UTILISATION EN VERSION EVACUATION

Vous possédez une sortie vers l'extérieur

(fig. 1)

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation non fournie (minimum ∅ 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.

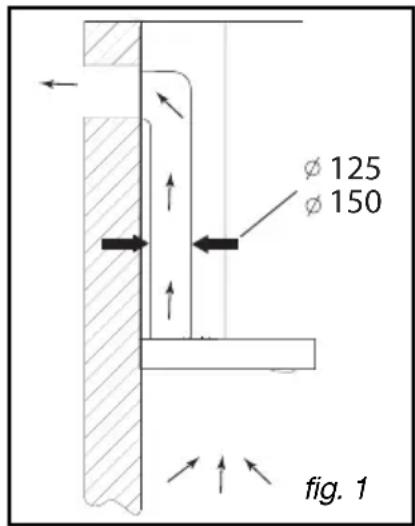

• UTILISATION EN VERSION RECYCLAGE

Vous ne possédez pas de sortie vers l'extérieur

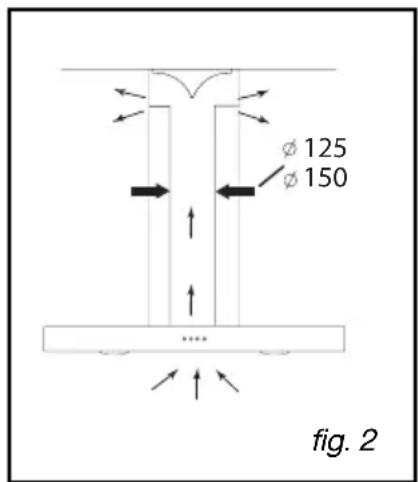

(fig. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtre à charbon actif (en option) qui retiendra les odeurs.

(voir Chapitre 4: Changement du filtre charbon)

φ 125 φ 150 fig. 1

φ 125 φ 150 .... fig. 2

• RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

• MONTAGE DE LA HOTTE

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent..

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

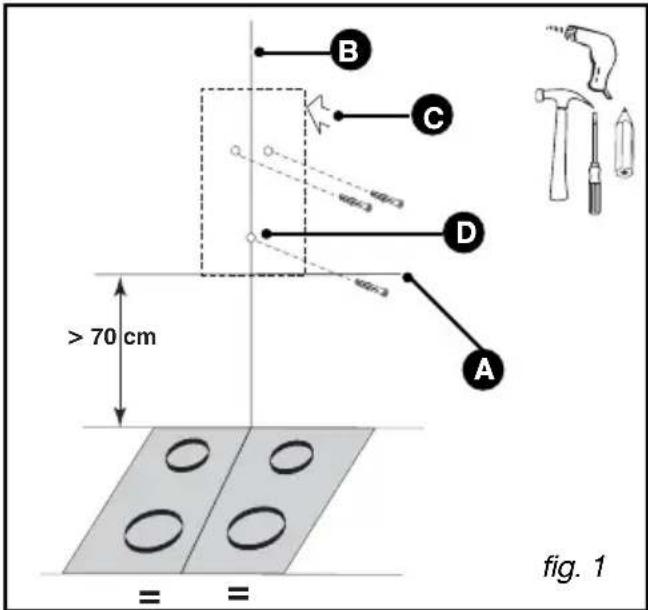

• Tracez un trait horizontal à 70 cm minimum du plan de cuisson (A/fig.1).
• Tracez un trait vertical (B/fig.1) sur le mur, centré par rapport au plan de cuisson en allant du plafond jusqu'en limite du trait horizontal précédent (A).
• Placez contre le mur le gabarit de perçage (C/fig. 1).

Dans le cas d'un mur creux, utilisez des che- villes et vis adaptées.

• Percez les 2 trous. Enfoncez les 2 chevilles.

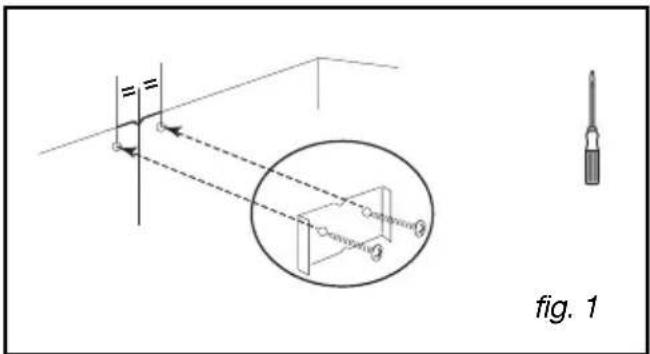

• Vissez la barrette de fixation au mur (C/fig. 2) au mur avec les 2 vis (D/fig.2).
• Accrochez la hotte aspirante par ses suspensions (E/fig. 2).

• Réglez la hauteur et le niveau en manoeuvrant les vis de réglage (E /fig. 2) des supports (la vis du haut pour l'horizontalité, la vis du bas pour le placage au mur).

• Mettre la vis anti-soulèvement (D/fig 1)

• Retirez le ruban adhésif du boitier composant (F fig.3)
• Soulevez le boitier d'environ 2cm, puis le dégager, faites lui faire 1/4 de tour, puis le glissez et le fixez à l'aide des 2 vis sur le dessus du moteur (fig 3).

Attention de ne pas blesser les câbles pendant la rotation et la fixation.

• Evacuation extérieure

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique avec les deux vis (fig. 1).

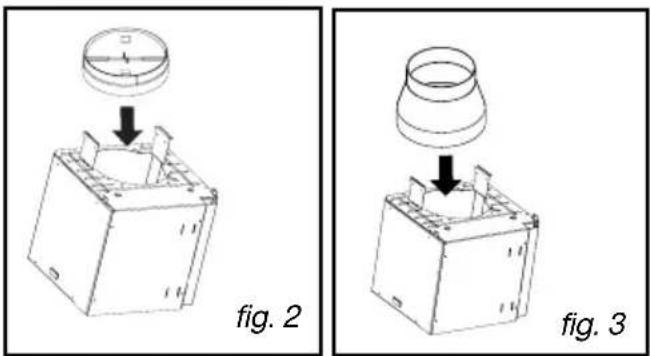

• Montez le clapet anti-retour sur la sortie du moteur (fig. 2). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
  – Dans le cas d'une gaine diamètre 125 mm, utilisez l'adaptateur fourni (fig. 3).

Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.

• Emboîtez l'extrémité de la gaine sur la sortie moteur (fig. 4).
• Préparez votre cheminée télescopique en prenant soin de dissimuler les ouïes (B/fig. 4).

Emboîter la cheminée ainsi assemblée sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis la visser (G/fig. 4) sur le support de cheminée métallique (A/fig. 4).

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

fig. 1

fig. 2 fig. 3

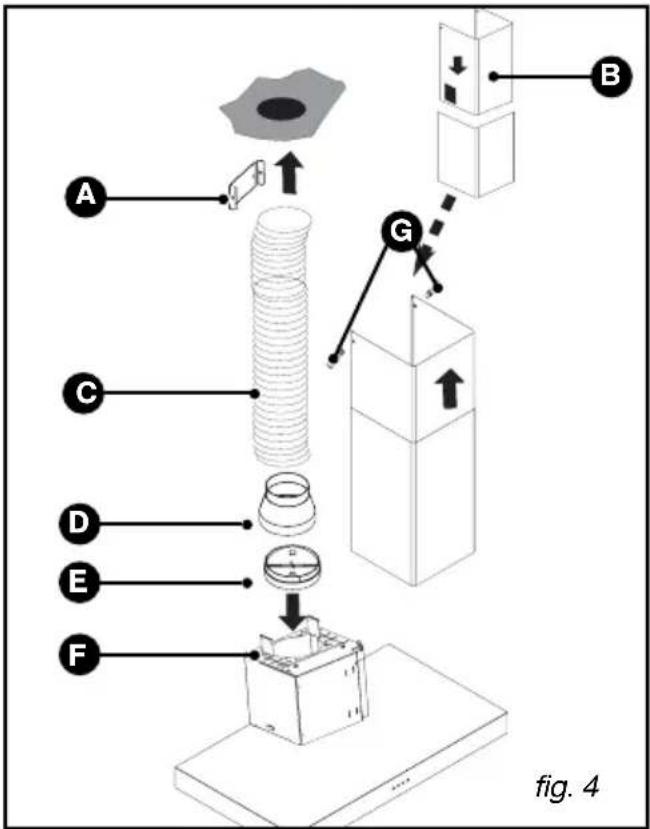

A Support de cheminée
B Cheminée télescopique
C Gaine
D Adaptateur
E Clapet anti-retour
F Sortie moteur
G Vis de maintien de la cheminée

A C D E F B G fig. 4

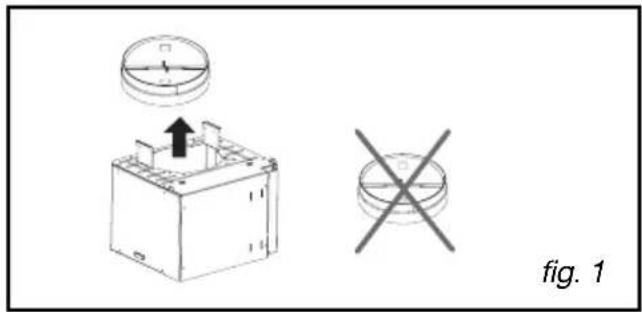

•Recyclage

– Retirez le clapet anti-retour (fig. 1).
- Fixez contre le mur, en appui sur le plafond, le déflecteur plastique de fumée avec les deux vis (fig. 2). Prendre soin de centrer le déflecteur par rapport au trait vertical tracé sur le mur (fig. 2). Pour les modèles > à 700mm ajouter les 2 entretoises fournies dans la pochette (A/fig 2).
- Emboîtez une extrémité de la gaine sur le déflecteur et l'autre extrémité sur la sortie moteur (fig. 3).
- Préparez votre cheminée en prenant soin de placer les ouïes vers le haut de manière à ce qu'elles soient visibles (B/fig. 3).
- Emboîtez la cheminée ainsi assemblée (C/fig 3) sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis la visser sur le déflecteur de fumée (A/fig. 3) avec les deux vis (F/fig. 3).

A Déflecteur de fumée
B Ouïes
C Cheminée télescopique
D Gaine
E Support moteur
F Vis de maintien de la cheminée

A B C D E F fig. 3

FR 3 / UTILISATION DE VOTRE APPAREIL

• DESCRIPTION DES COMMANDES

A Eclairage

B Marche / Arrêt

C Sélection des vitesses de 1 à 4

D Afficheur

3 Affichage des vitesses (1,2,3,ou 4) F Saturation des filtres t Temporisation

E Temporisation / Arrêt différé (10 min)

- Sélection des vitesses

- Chaque pression sur le bouton "choix de vitesse" C définit le cycle suivant : vitesse 1-2-3 ou 4 puis retour à la vitesse 1.

- A chaque nouvelle utilisation, votre hotte redémarre sur la dernière vitesse sélectionnée.

- Sélection de la temporisation

- Une pression sur E-enclenche une temporisation; la hotte s'arrête au terme de 10 minutes. Sur l'afficheur un signote pour vous signaler que votre hotte est en mode temporisation.

• INDICATEUR DE SATURATION DU FILTRE CASSETTE

Le symbole clignote sur l'afficheur au bout de 30 heures de fonctionnement de la hotte. Ce message vous indique qu'il est nécessaire de laver votre filtre cassette.

- Après nettoyage du filtre cassette, effectuez un appui sur la touche B pendant 3 secondes environ, cela éteindra le F

Conseil

Ce guide d'installation et d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions présentées.

Attention

Débranchez (soit en retirant la prise, soit en actionnant le disjoncteur) l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

• NETTOYAGE DU FILTRE CASSETTE

Il doit être nettoyé toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-le et séchez-le soigneusement avant de le remettre en place.

• Démontage du filtre cassette (fig. 1)

• Actionnez la poignée intégrée du filtre cassette.
• Basculez le filtre cassette vers le bas.

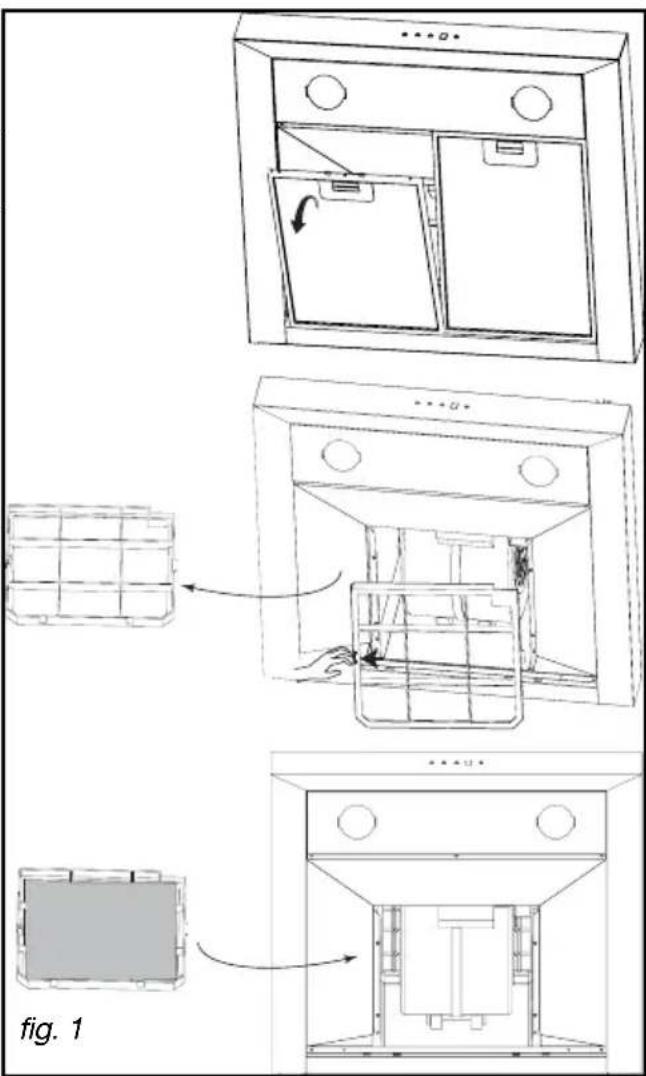

- CHANGEMENT DU FILTRE CHARBON (suivant modele)

Remplacez-le toutes les 120 heures d'utilisation environ.

- Retirez le filtre cassette en le déclipant(fig. 1).

fig. 1

• NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer l'extérieur de votre hotte utilisez de l'eau savonneuse, mais n'utilisez pas de crèmes à récurer, ni d'éponge grattoir.

• CHANGEMENT DE LAMPE

Modèle avec lampe halogène

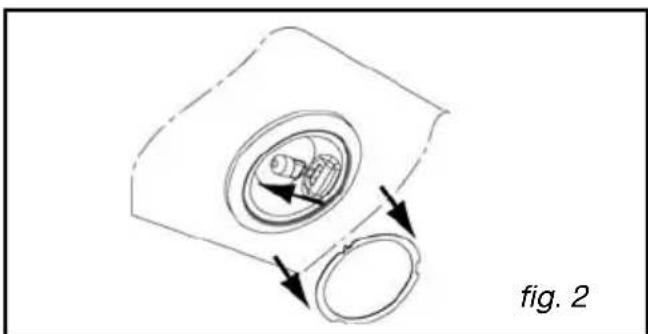

• Retirez le hublot (fig. 2).
  —Changez la lampe halogène G4-20W-12V.
• Replacez l'ensemble en effectuant les opérations en sens inverse.

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRES A UTILISER
Enveloppe et accessoires	N’utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs gras-ses et les poussières. Il est l’élé-ment assurant une part importante de l’efficacité de votre hotte. Dans le cas de taches persistan-tes, utilisez une crème non abra-sive, puis rincez à l’eau claire.	Avec un nettoyant ménager du commerce, puis rincez abondam-ment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettre en contact avec de la vaisselle sale ou des couverts en argent).
Filtre charbon actif (selon modèle ou en option)	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utili-sation. Commandez ces filtres chez votre revendeur et notez la date de changement.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

5 / ANOMALIES DE FONCTIONNEMENT

FR

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que:• il n'y a pas de coupure de courant.• une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que:• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.• la cuisine est suffisamment aérée pour permettre une prise d'air.• le filtre à charbon n'est pas usagé (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que:• il n'y a pas de coupure de courant.• le dispositif à coupure omnipolaire ne s'est pas enclenché.

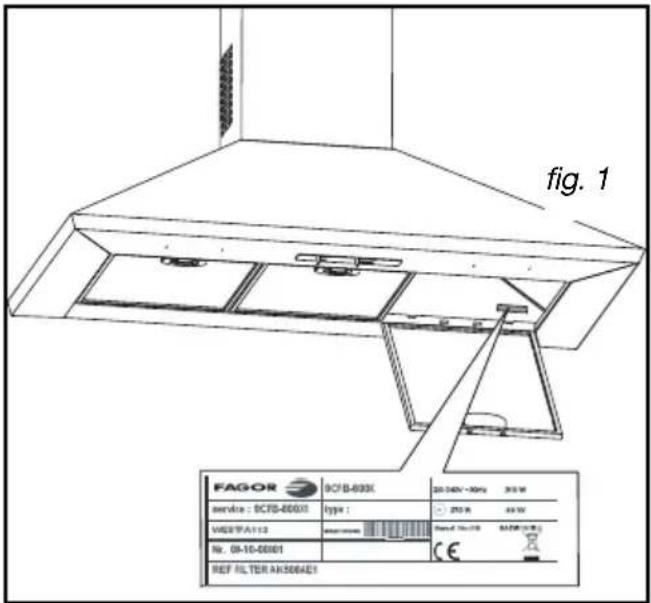

6 / SERVICE APRES-VENTE

FR

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1).
