Tipo de produto	Coifa de exaustão
Marca	Fagor
Modelo	CFB70AX
Largura	700 mm
Profundidade	271 mm
Altura (evacuação)	650 a 1002 mm
Altura (reciclagem)	750 a 1102 mm
Alimentação elétrica	220-240 V ~ 50 Hz
Número de velocidades	4
Iluminação	1 lâmpada halógena G4 20W 12V
Temporização	10 minutos
Indicador de saturação dos filtros	Sim (pisca após 30 h para filtro cassete)
Filtro de gordura	Filtro cassete metálico, lavável na máquina de lavar louça
Filtro de carvão	Opcional, a substituir a cada 120 h
Versão evacuação	Sim
Versão reciclagem	Sim (com filtro de carvão opcional)
Distância mínima do plano de cozimento	70 cm
Instalação	De parede, com chaminé telescópica
Material	Aço inoxidável (estimado)

Perguntas frequentes - CFB70AX FAGOR

Como limpar o filtro cassete?

Limpe o filtro a cada 30 horas de uso ou pelo menos uma vez por mês. Use uma escova, água quente e um detergente suave. Você também pode colocá-lo na máquina de lavar louça na posição vertical. Enxágue e seque bem antes de recolocá-lo.

Como trocar a lâmpada halógena?

Remova a janela (fig. 2 do manual). Substitua a lâmpada halógena por uma G4 20W 12V. Recoloque a janela fazendo as operações inversas. Antes de qualquer intervenção, desconecte a coifa ou desligue o disjuntor.

O que significa o símbolo F piscando no display?

O símbolo F piscando indica que o filtro cassete está saturado após 30 horas de funcionamento. Após limpar o filtro, pressione a tecla B por cerca de 3 segundos para desligar o indicador.

Posso usar a coifa em versão reciclagem sem filtro de carvão?

Não, para a versão reciclagem, o filtro de carvão ativo é obrigatório para reter odores. Ele deve ser instalado como opcional e substituído a cada 120 horas de uso aproximadamente.

Qual é a distância mínima entre a coifa e a mesa de cozimento?

A distância mínima é de 70 cm para um plano de cozimento elétrico, a gás ou misto. Se as instruções da sua mesa de cozimento especificarem uma distância maior, esta prevalece.

Como instalar a coifa?

Desenhe uma linha horizontal a 70 cm mínimo do plano de cozimento e uma linha vertical centralizada. Fixe a barra de fixação na parede, pendure a coifa, depois ajuste a altura e o nível através dos parafusos de ajuste. Conecte eletricamente. Para evacuação, monte a válvula anti-retorno e o duto. Para reciclagem, remova a válvula e instale o defletor.

A coifa não funciona, o que fazer?

Verifique se não há corte de energia, se o disjuntor não está desarmado e se uma velocidade foi realmente selecionada. Se o problema persistir, entre em contato com o serviço pós-venda.

Quando substituir o filtro de carvão?

Substitua o filtro de carvão a cada 120 horas de uso aproximadamente, ou pelo menos uma vez por ano dependendo do uso. Encomende-o em seu revendedor.

Onde encontrar peças de reposição para esta coifa?

Entre em contato com o serviço pós-venda Fagor ou um revendedor autorizado mencionando a referência completa do aparelho (modelo, tipo, número de série) que está na placa de identificação dentro da coifa.

Como passar da evacuação para a versão reciclagem?

Remova a válvula anti-retorno da saída do motor. Fixe o defletor plástico de fumaça na parede (centralizado). Encaixe um duto entre o defletor e a saída do motor. Monte a chaminé telescópica com as aberturas para cima (visíveis para reciclagem) e parafuse-a no defletor. Adicione um filtro de carvão.

MANUAL DE UTILIZADOR CFB70AX FAGOR

PT MANUAL DE UTILIZAÇÃO

Hotte décorative

Campana extractora decorativa

Decorative Hood

5 / ANOMALÍAS DE FUNCIONAMIENTO \_\_\_\_ 18

6/ SERVICIO TÉCNICO

Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução.

Importante:

Antes de pôr o aparelho a funcionar, leia este guia de instalação e de utilização com atenção para se familiarizar mais rapidamente com o seu funcionamento.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

• Instruções de segurança....60
• Protecção do ambiente 61
• Descrição do aparelho 62

2 / INSTALAÇÃO DO APARELHO

• Utilização na versão de evacuação 63
• Utilização na versão de reciclagem 63
• Ligação eléctrica....64
• Montagem do exaustor 65
  • Montagem da chaminé
  ° Evacuação exterior....66
  ° Reciclagem....67

3 / UTILIZAÇÃO DO EXAUSTOR

- Descrição dos comandos 68

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

• Limpeza do filtro cassete....69
• Substituição do filtro de carvão 69
• Limpeza da superfície exterior 69
• Substituição da lâmpada 69
• Manutenção do exaustor....70

5 / ANOMALIAS DE FUNCIONAMENTO ....71

6 / SERVIÇO PÓS-VENDA 71

Importante

Guarde este guia de utilização juntamente com o aparelho. Se o aparelho for vendido ou cedido a outra pessoa, tenha o cuidado de remeter igualmente o guia de utilização. Familiarize-se com estas recomendações antes de instalar e utilizar o aparelho, pois estes foram elaborados para a sua segurança e a das outras pessoas.

• INSTRUCOES DE SEGURANCA

— Este exaustor foi concebido para uma utilização por particulares na sua habitação.
— Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência ou conhecimento, excepto se o fizerem através de uma pessoa responsável pela sua segurança, se forem supervisionadas ou se receberem instruções sobre a utilização do aparelho. As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
— Quando receber o exaustor, desembale-o ou mande-o desembalar imediatamente. Verifique o aspecto geral. Aponte as eventuais reservas por escrito na guia de remessa e guarde um exemplar da mesma.
— Este exaustor destina-se a uma utilização doméstica. Não o utilize para fins comerciais ou industriais ou com outros objectivos para além dos objectivos para os quais foi concebido.
— Não modifique nem tente modificar as características deste aparelho, pois isso poderá representar um perigo para si.
— As reparações devem ser efectuadas exclusivamente por um técnico homologado.
— Desligue sempre o exaustor antes de proceder à manutenção ou à limpeza do mesmo.

— Ventile convenientemente a cozinha em caso de funcionamento simultâneo do exaustor com outros aparelhos funcionando com fontes de energia diferentes da electricidade, para que o exaustor não aspire os gases de combustão.
-- É interdita a realização, por baixo do exaustor, de receitas "flambé" ou de fazer funcionar os bicos de gás sem recipientes, (as chamas aspiradas são susceptíveis de deteriorar o aparelho).
— As frituras efectuadas sob o aparelho devem ser alvo de uma vigilância constante. O óleo e as gorduras aquecidas a temperaturas bastante elevadas podem incendiar-se.
— Respeite a frequência de limpeza e de substituição dos filtros. A acumulação de gordura pode ocasionar a deflagração de incêndios.
— Não é autorizado o funcionamento por cima de um foco de combustível (lenha, carvão... etc.).
— Nunca utilize aparelhos a vapor ou de alta pressão para limpar o aparelho (requisitos relativos à segurança eléctrica).
— Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução técnica.

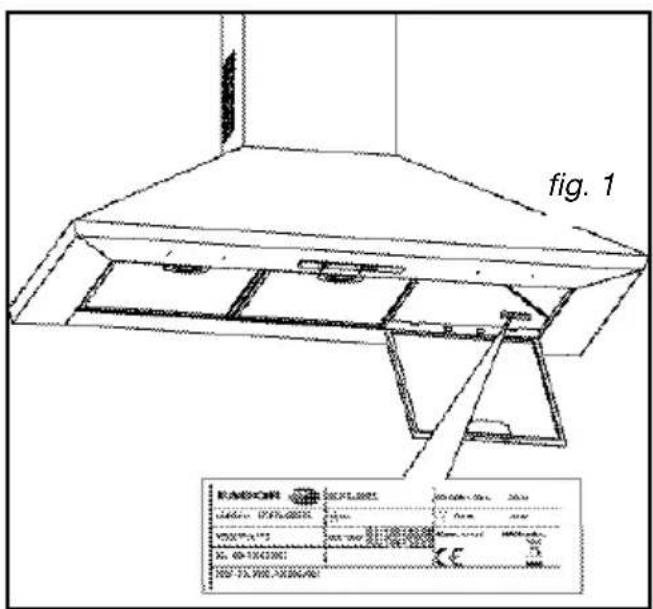

— Para no futuro encontrar facilmente as referências do aparelho, aconselhamos a que as aponte na página "Serviço Pós-Venda e Relações com o Consumidor".

Atenção No caso de

No caso de a cozinha ser aquecida com um aparelho ligado a uma chaminé (ex. fogão de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaustor sem os filtros cassete.

Dever-se-á prever uma ventilação adequada da cozinha sempre que o exaustor seja utilizado simultaneamente com aparelhos que utilizam gás ou outro combustível qualquer

– Os materiais de embalagem deste aparelho são recicláveis. Por isso, participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito.
- O seu aparelho contém também inúmeros materiais recicláveis. Assim, está assinalado com este logótipo para indicar que os electrodomésticos usados não devem ser misturados com outros resíduos. A reciclagem dos electrodomésticos é organizada pelo seu fabricante, sendo realizada em excelentes condições, de acordo com a Directiva Europeia 2002/96/CE relacionada com os resíduos de equipamentos eléctricos e electrónicos. Dirija-se à câmara municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados, localizados mais perto da sua residência.

- Agradecemos, desde já, a sua colaboração na protecção do ambiente.

- Agradecemos, desde já, a sua colaboração na protecção do ambiente.

Atenção

A instalação do exaustor é reservada aos instaladores e técnicos qualificados.

Atenção

Antes da primeira utilização do filtro cassete, retire a película de protecção.

Atenção

As partes acessíveis deste aparelho podem ficar quentes quando é utilizado com aparelhos de cozinha.

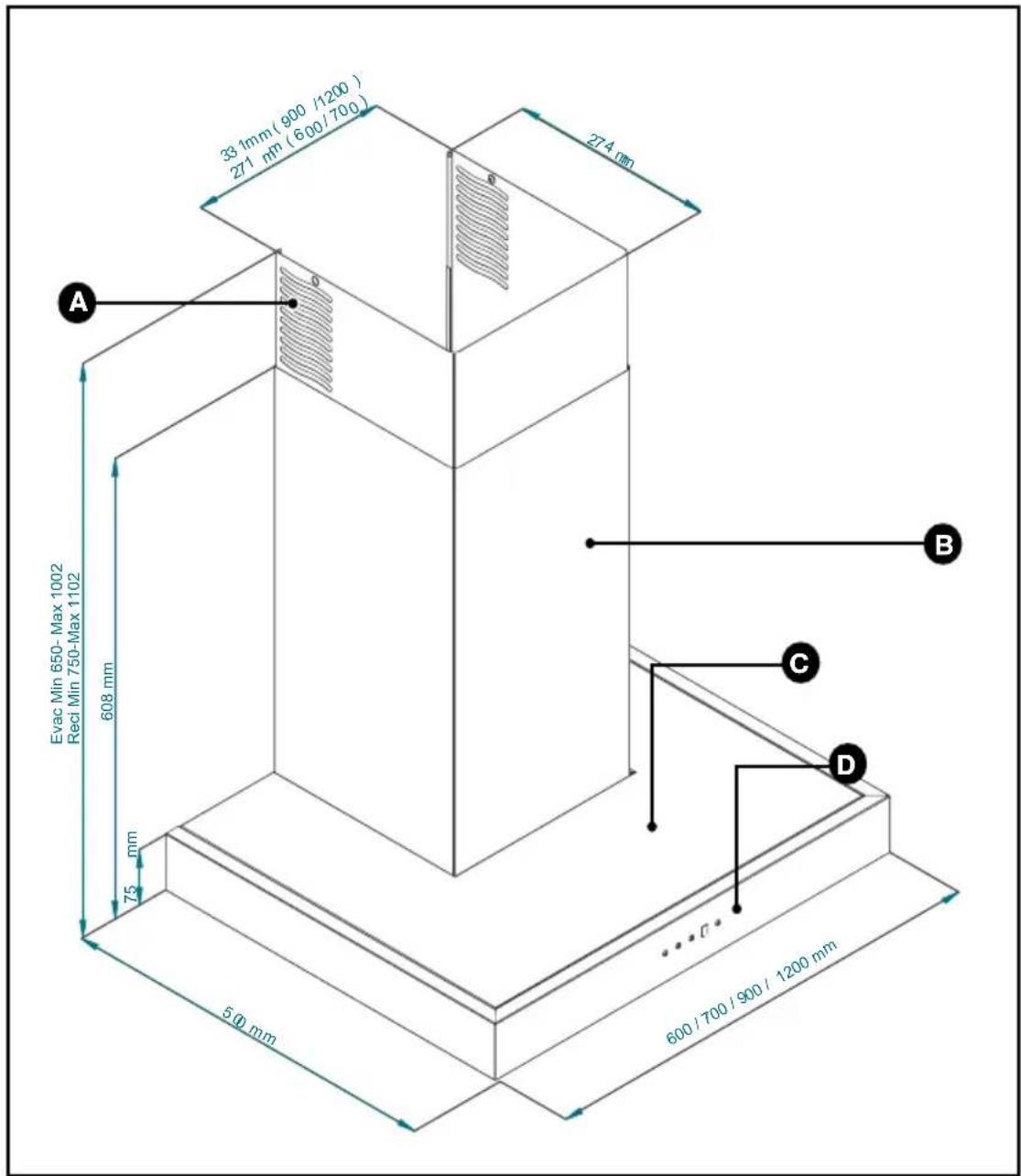

• DESCRICAO DO APARELHO

A Orifícios

C Campânula

B Chaminé

D Comandos

• O exaustor deve estar desligado durante a sua instalação ou em caso de intervenção. - Verifique se a tensão da rede eléctrica corresponde à tensão mencionada na placa de características situada no interior do exaustor.
• Se a instalação eléctrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um electricista qualificado.
• Se o exaustor for utilizado na sua versão de evacuação, não o ligue a uma conduta de evacuação de fumos de combustão (caldeira, chaminé, etc.) ou a um sistema de ventilação mecânica controlada.
• A conduta de evacuação, seja de que tipo for, não deve ir desembocar a águas furtadas.
• Instale o exaustor a uma distância mínima de segurança de 70 cm em relação à placa de co-zinha eléctrica, a gás ou mista.

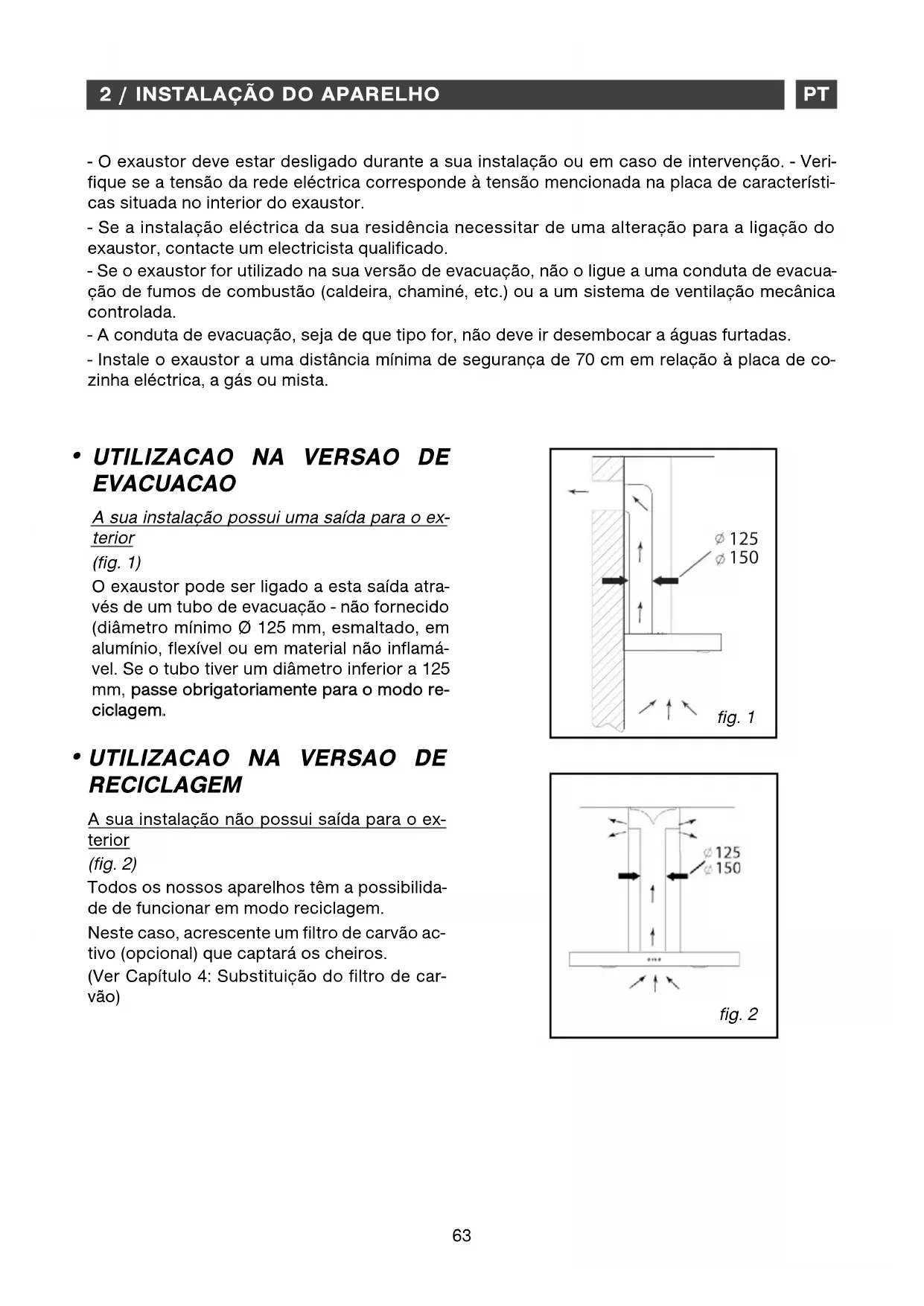

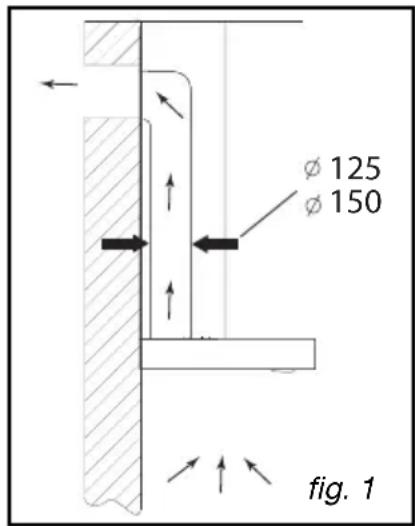

• UTILIZACAO NA VERSAO DE EVACUACAO

A sua instalação possui uma saída para o exterior

(fig. 1)

O exaustor pode ser ligado a esta saída através de um tubo de evacuação - não fornecido (diâmetro mínimo ∅ 125 mm, esmaltado, em alumínio, flexível ou em material não inflamável. Se o tubo tiver um diâmetro inferior a 125 mm, passe obrigatoriamente para o modo reciclagem.

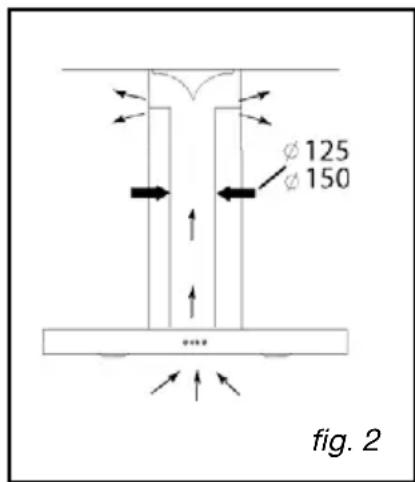

• UTILIZACAO NA VERSAO DE RECICLAGEM

A sua instalação não possui saída para o exterior

(fig. 2)

Todos os nossos aparelhos têm a possibilidade de funcionar em modo reciclagem.

Neste caso, acrescente um filtro de carvão activo (opcional) que captará os cheiros.

(Ver Capítulo 4: Substituição do filtro de car-vão)

• LIGACAO ELECTRICA

Durante a instalação e as operações de manutenção, o exaustor deve ser desligado da corrente eléctrica e os fusíveis devem ser cortados ou retirado.

A ligação eléctrica deve ser realizada antes de o aparelho ser instalado no armário.

Verificar se:

• a instalação tem uma potência suficiente,
• as linhas de alimentação estão em bom estado,
• o diâmetro dos fios está conforme com as regras de instalação.

Atenção

Este aparelho é vendido com um cabo eléctrico H 05 VVF de 3 condutores de 0,75 mm2 (neutro, fase e terra). devendo este ser ligado a uma rede monofásica de 220-240 V através de uma tomada eléctrica normalizada CEI 60083, que, de acordo com as regras de instalação, deve ficar acessível após a instalação.

Declinamos qualquer responsabilidade em caso de acidente ocasionado por uma ligação à terra inexistente ou incorrecta. O fusível da sua instalação deve ser de 10 ou 16 A. Se o cabo eléctrico estiver danificado, contacte o serviço pós-venda a fim de evitar qualquer perigo.

Atenção

Se a instalação eléctrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um electricista qualificado.

Atenção

Se o exaustor apresentar qualquer anomalia, desligue o aparelho ou retire o fusível correspondente à linha de ligação do mesmo.

• MONTAGEM DO EXAUSTOR

Atenção

A instalação deve cumprir os requisitos dos regulamentos em vigor para a ventilação dos locais. Em França, estes regula- mentos são indicados no DTU 61.1 do CSTB. Designadamente, o ar evacuado não deve ser enviado para uma conduta utilizada para a evacuação de fumos de aparelhos a gás ou utilizando outros combustíveis. A utilização de tubos desafectados só pode ser feita após acordo de um especialista competente.

A distância mínima entre a placa de cozinha e a parte mais baixa do exaustor deverá ser de 70 cm. Se as instruções da placa de cozinha instalada sob o exaustor especificarem uma distância superior a 70 cm, esta deverá ser levada em consideração.

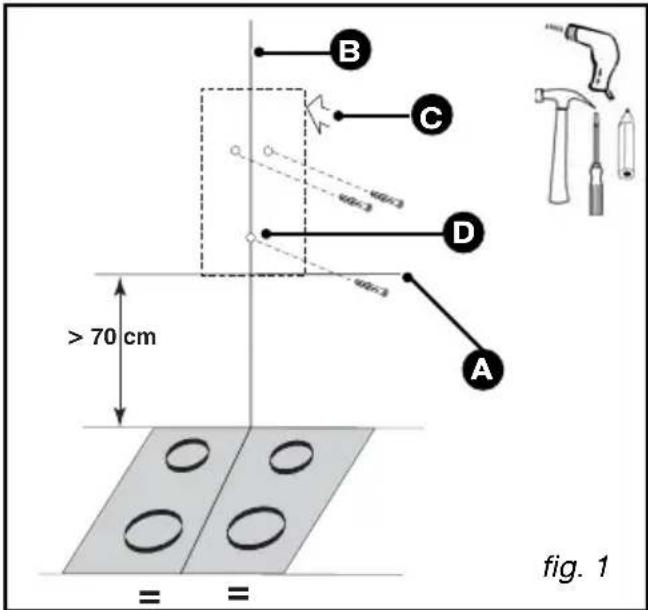

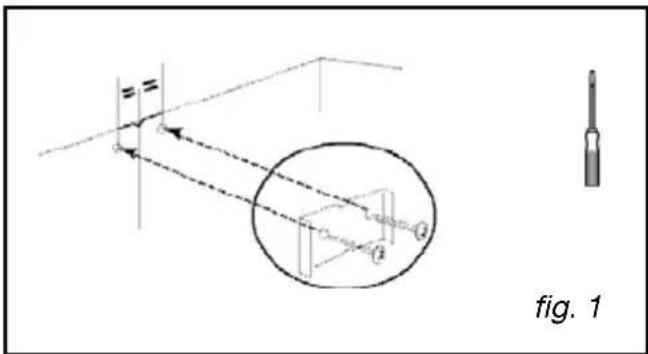

• Faça um traço horizontal no mínimo a 70 cm da placa de cozinha ou do fogão (A/fig.1).
• Faça um traço vertical (B/fig.1) na parede, centrado em relação ao fogão ou à placa de cozinha e que vá do tecto até ao limite do traço horizontal anterior (A).
  – Coloque o modelo na parede (C/fig. 1).

No caso de uma parede oca, utilize buchas e parafusos adaptados.

• Faça os 2 orifícios. Fixe as 2 buchas.
• Aparafuse a barra de fixação à parede (C/fig. 2) com os 2 parafusos (D/fig.2).
• Fixe o exaustor por meio das respectivas suspensões (E/fig. 2).

• Ajuste a altura e o nível através dos parafusos de ajuste (E /fig. 2) dos suportes (o parafuso superior para regular a horizontalidade, o parafuso inferior para regular a colocação na parede).

• Coloque o parafuso anti-elevação (D/fig 1)

• Retire a fita adesiva da caixa (F fig.3)
• Levante a caixa cerca de 2 cm e, depois de a soltar, faça-a rodar 1/4 de volta; deslize e fixe-a com o auxílio dos 2 parafusos por cima do motor (fig 3).

Tenha cuidado para não danificar os cabos durante a rotação e fixação.

PT 2 / INSTALAÇÃO DO APARELHO

• MONTAGEM DA CHAMINE

- Evacuação exterior

• Coloque o suporte metálico da chaminé na parede, encoste-o ao tecto e fixe-o com os dois parafusos (fig. 1).
• Monte a válvula de retenção na saída do motor (fig. 2). Esta válvula de retenção permite obstruir a entrada de ar vindo do exterior.
• Se possuir um tubo com 125 mm de diâmetro, utilize o adaptador fornecido (fig. 3).

Se o tubo exterior for inferior a 125 mm, é obrigatório ligar o exaustor em modo de reciclagem.

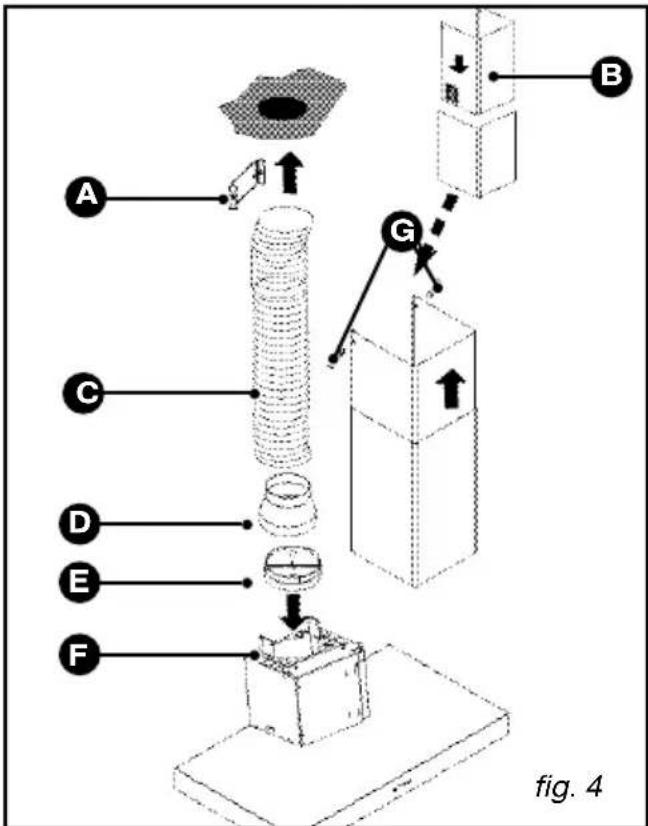

• Encaixe a extremidade do tubo na saída do motor (fig. 4).
• Prepare a chaminé telescópica, tendo o cuidado de dissimular os orifícios (B/fig. 4). Encaixe a chaminé montada desta forma no exaustor e levante a parte superior para ajustar a sua altura e, em seguida, aparafuse-a (G/fig. 4) ao suporte metálico da chaminé (A/fig. 4).

Conselho

Para uma utilização ideal do exaustor, aconselhamos que a ligação seja efectuada a um tubo com 150 mm de diâmetro (vendido separadamente). Limite ao máximo o número de cotovelos e o comprimento do tubo. Se o exaustor funcionar com uma evacuação exterior, convém assegurar-se da existência de uma entrada de ar exterior suficientemente grande para evitar colocar a cozinha em depressão.

A Suporte da chaminé
B Chaminé telescópica
C Tubo
D Adaptador
E Válvula de retenção
F Saída do motor
G Parafusos de fixação da chaminé

• Reciclagem

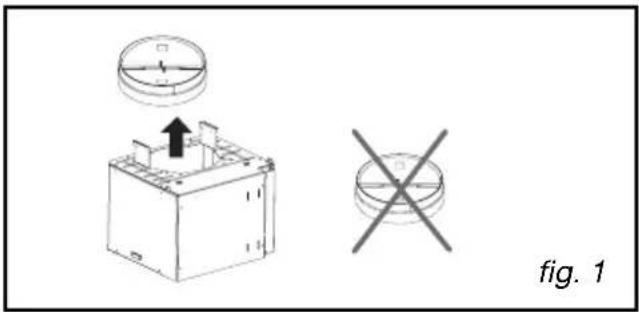

– Retire a válvula de retenção (fig. 1).
- Coloque o deflector plástico de fumos contra a parede, encoste-o ao tecto e fixe-o com os dois parafusos (fig. 2). Não se esquecer de centrar o deflector em relação ao traço vertical feito na parede (fig. 2).

Para os modelos > 700 mm, adicionar as 2 barras espaçadoras fornecidas na bolsa (A/fig 2).

• Encaixe uma extremidade do tubo no deflector e a outra extremidade na saída do motor (fig. 3).
• Prepare a chaminé, tendo o cuidado de deixar os orifícios virados para cima, de modo a ficarem visíveis (B/fig. 3).

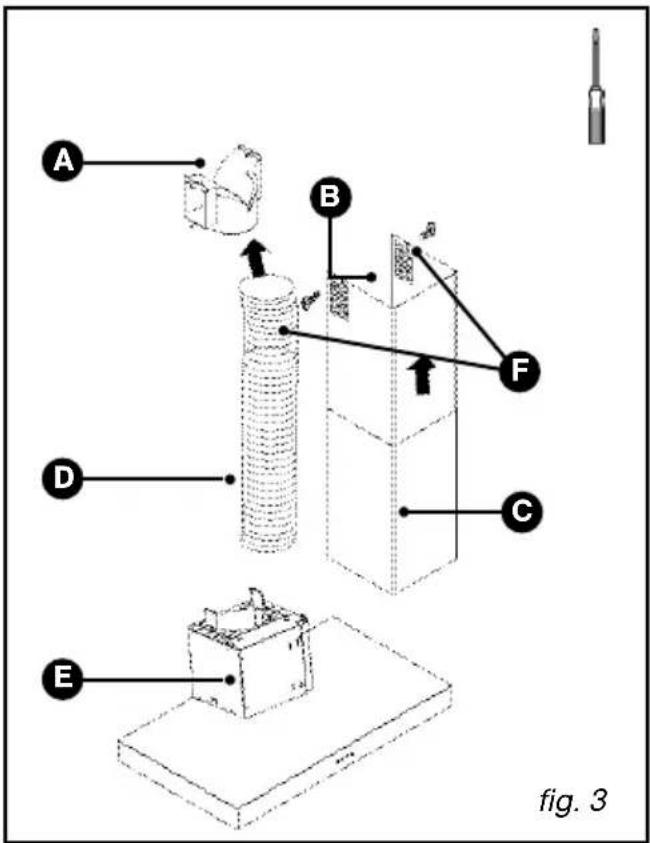

• Encaixe a chaminé montada desta forma (C/fig 3) no exaustor e levante a parte superior para ajustar a sua altura e, em seguida aparafuse-a no deflector de fumos (A/fig.3) com os dois parafusos (F/fig. 3).

A Deflector de fumos
B Orifícios
Chaminé telescópica
D Tubo
E Suporte do motor
F Parafusos de fixação da chaminé

PT 3 / UTILIZAÇÃO DO EXAUSTOR

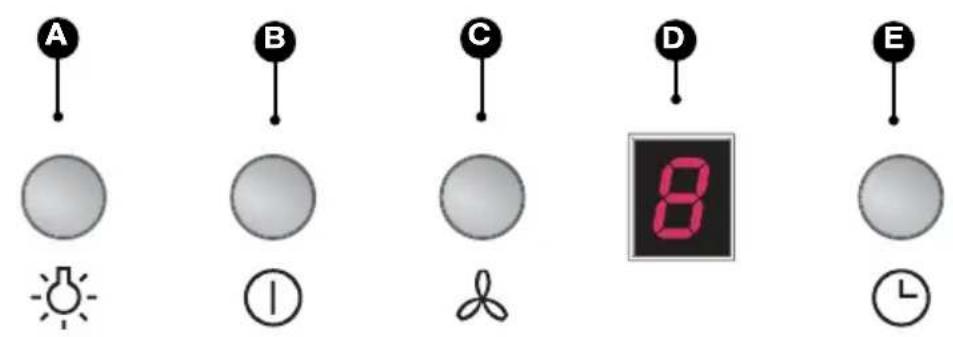

• DESCRICAO DOS COMANDOS

A Iluminação

B Funcionamento / Paragem

C Seleção de velocidades de 1 a 4

D Visor

3 Visor de velocidades (1,2,3 ou 4)

F Saturação dos filtros

Temporização

E Temporização / Paragem diferida (10 min)

- Selecção das velocidades

- Cada pressão no botão de escolha da velocidade C define o ciclo seguinte: velocidade 1-2-3 ou 4 e, depois, regresso à velocidade 1.

- Quando volta a utilizar, o exaustor é reiniciado na última velocidade seleccionada.

- Selecção da temporização

- Premindo E uma vez, activa uma temporização; o exaustor pára após 10 minutos. No visor, pisca para indicar que o exaustor se encontra no modo de temporização.

• INDICADOR DE SATURACAO DO FILTRO CASSETE

O símbolo bisca no visor após 30 horas de funcionamento do exaustor. Esta mensagem indica que é necessário de lavar o filtro cassete.

Após a limpeza do filtro cassete, prima a tecla B durante cerca de 3 segundos, o que fará apagar F

Conselho

Este guia de instalação e utilização é válido para vários modelos, pelo que é possível que constate algumas pequenas diferenças de detalhes e de equipamentos entre o seu exaustor e as presentes descrições.

Atenção

Desligue o aparelho (retirando-o da tomada, ou accionando o disjuntor) antes de proceder à sua limpeza e manutenção. Uma manutenção periódica do aparelho é uma garantia para o seu devido funcionamento, bom rendimento e durabilidade.

Atenção

O não cumprimento das instruções de limpeza do aparelho e dos filtros pode provocar incêndios. Respeite absolutamente as instruções de manutenção.

• LIMPEZA DOS FILTROS CASSETE

O filtro cassete deve ser limpo após 30 horas de utilização ou no mínimo uma vez por mês. A sua limpeza pode ser efectuada na máquina de lavar louça (colocados na vertical).

Lave-os com uma escova, água quente e um detergente suave. Passe-os por água e seque-os cuidadosamente antes de os voltar a instalar.

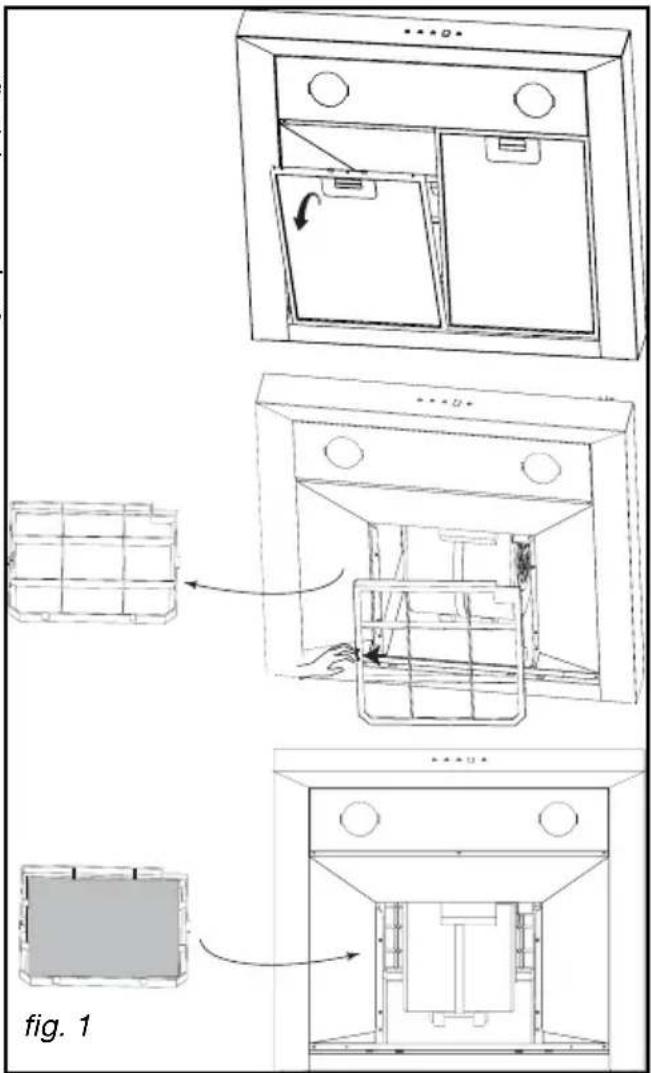

- Desmontagem do filtro cassete (fig. 1)

• Rode a pega integrada do filtro cassete.
  – Oscile o filtro cassete para baixo.

- SUBSTITUICAO DO FILTRO DE CARVAO (de acordo com o modelo)

Substitua o filtro de carvão após 120 horas de utilização aproximadamente.

- Retire o filtro cassete, desencaixando-o (fig. 1).

• LIMPEZA DAS SUPERFICIES EXTERIORES

Para limpar a parte exterior do exaustor, utilize água com um detergente suave diluído, mas não utilize cremes abrasivos nem o esfregão das esponjas.

• SUBSTITUICAO DA LAMPADA

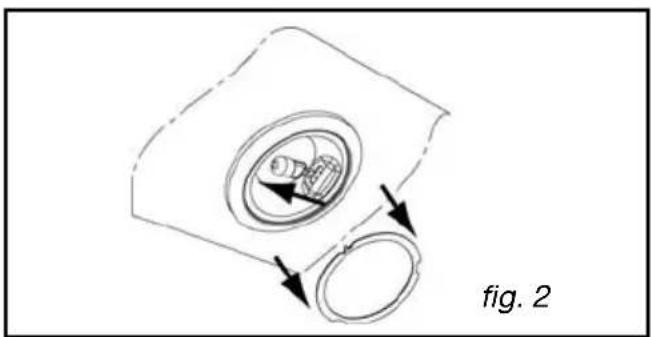

— Retire o vigia de iluminação (fig. 2).
— Mude a lâmpada de halogéneo G4-20W-12V.
— Torne a instalar todos os elementos, efectuando as operações no sentido inverso.

Antes de efectuar qualquer intervenção, desligue o exaustor da corrente eléctrica, quer retirando a ficha da tomada, ou accionando o disjuntor.

MANUTENÇÃO...	COMO PROCEDER?	PRODUTOS/ACESSÓRIOS A UTILIZAR
Campânula e acessórios	Nunca utilize esfregões metálicos, produtos abrasivos ou escovas demasiado duras	Para limpar a parte exterior e o vigia de iluminação, utilize exclusivamente produtos de limpeza domésticos vendidos no comércio diluídos em água, em seguida en-xagúe com água limpa e seque com um pano macio.
Filtro cassete	Este filtro absorve os vapores gordurosos e as poeiras. Este elemento desempenha uma importante função na eficácia do exaus-tor.Se houver manchas persistentes, utilize um detergente creme não abrasivo e passe por água limpa.	Com um produto de limpeza doméstico vendido no comércio, em seguida enxagúe e seque. A sua limpeza pode ser efectuada na má-quina de lavar louça colocados na vertical. (Não pôr em contacto com louça suja ou talheres de prata).
Filtro de carvão activo (dependendo do mode-lo ou opcional)	Este filtro absorve os cheiros e deve ser substituído pelo menos todos os anos em função da sua utilização.Encomende filtros no seu reven-dedor e anote a data de substi-tuição.

Para preservar o seu aparelho, recomendamos a utilização de produtos de limpeza Clearit.

A mestria dos profissionais

A Clearit propõe-lhe produtos profissionais e soluções adequadas para a limpeza diária dos seus electrodomésticos e da sua cozinha.

Encontre no seu revendedor habitual os diversos produtos desta marca bem como uma vasta gama de acessórios e consumíveis.

5 / ANOMALIAS DE FUNCIONAMENTO

PT

SINTOMAS	SOLUÇÕES
O exaustor não funciona...	Verificar se:• não há um corte de electricidade.• foi realmente seleccionada uma velocidade.
O rendimento do exaus-tor é insuficiente...	Verificar se:• a velocidade seleccionada do motor é suficien-te para a quantidade de fumo e de vapor liberta-da.• a ventilação da cozinha é suficiente para permitir a tomada de ar.• o filtro de carvão não está gasto
O exaustor parou durante o seu funcionamento	Verificar se:• não há um corte de electricidade.• o dispositivo de corte ominoplar não se acti-vou.

6 / SERVIÇO PÓS-VENDA

PT

Qualquer intervenção no seu aparelho deve ser realizada pelo seu revendedor ou por outro profissional qualificado autorizado pela marca. Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placa de identificação fixada no aparelho (Fig.1).
