MANUAL DE USUARIO CFB70AX FAGOR

ES MANUAL DE UTILIZACIÓN

EN GUIDE TO INSTALLATION

Con la inquietud de mejorar constantemente nuestros productos, nos reservamos el derecho de aportar a sus características técnicas, funcionales o estéticas todas las modificaciones relacionadas con su evolución.

Importante:

Antes de poner en marcha el aparato, lea atentamente esta guía de instalación y utilización para familiarizarse más rápidamente con su funcionamiento.

1 / A LA ATENCIÓN DEL USUARIO

• Consignas de seguridad ____ 18
• Respeto del medio ambiente 19
• Descripción de su aparato 20

2 / INSTALACIÓN DE SU APARATO

• Utilización en versión evacuación ____ 07
• Utilización en versión reciclaje ____ 07
• Conexión eléctrica 08
  • Montaje de la campana ____ 09
  • Montaje de la chimenea ° Evacuación exterior ____ 10 ° Reciclaje ____ 11

3 / UTILIZACIÓN DEL APARATO

• Descripción de los mandos ____ 12
• Indicador de saturación del filtro modular ____ 14

4 / MANTENIMIENTO Y LIMPIEZA DE SU APARATO

• Limpieza del filtro modular 15
• Cambio del filtro de carbono 15
• Limpieza de la superficie exterior 16
• Cambiar la bombilla ____ 16
• Cuidado del aparato ____ 17

• Intervenciones 19
• Atención al consumidor ____ 19

Importante

Conserve este manual con el aparato.

Si debe vender o ceder el aparato a otra persona, asegúrese de que el manual de utilización va con él. Por favor, lea estos consejos antes de instalar y utilizar el aparato. Han sido redactados pensando en su seguridad y la de los demás.

• CONSIGNAS DE SEGURIDAD

—Este aparato ha sido diseñado para ser utilizado por particulares en sus domicilios.

—Este aparato no está previsto para ser utilizado por personas (incluidos los niños) cuyas capacidades físicas, sensoriales o mentales sean reducidas, o por personas privadas de experiencia o conocimiento, salvo si han podido beneficiarse, a través de una persona responsable de su seguridad, de una vigilancia o de instrucciones previas concernientes a la utilización del aparato. Es aconsejable vigilar a los niños para asegurarse de que no jueguen con el aparato.

—Cuando reciba el aparato, desembálelo o hágalo desembalar inmediatamente. Compruebe su aspecto general. Si tiene reservas que señalar, hágalo por escrito en el albarán de entrega y quédese con un ejemplar.

—Su aparato está destinado a un uso doméstico normal. No lo utilice con fines comerciales o industriales o con otros fines que no sean aquellos para los que ha sido diseñado.

—No modifique o intente modificar las características del aparato. Podría suponer un peligro para usted.

- Las reparaciones deben ser realizadas exclusivamente por un especialista autorizado.

—Desconecte siempre la campana extractora antes de limpiarla o realizar el mantenimiento.

—Ventile adecuadamente la habitación si la campana funciona al mismo tiempo que otros aparatos alimentados con una fuente de energía que no sea la electricidad. Ello es para que la campana no aspire los gases de combustión.

- No se debe flambear alimentos o tener encendidos los fuegos de gas sin ningún reci-

piente bajo la campana (las llamas aspiradas podrían deteriorar el aparato).

—Cuando esté friendo debajo del aparato, deberá vigilarlo constantemente. Los aceites y grasas calentadas hasta una alta temperatura pueden coger fuego.

—Respete la frecuencia de limpieza y cambio de los filtros. La acumulación de depósitos de grasa podría provocar un incendio.

—No debe funcionar encima de un fuego a base de combustible (madera, carbón).

—No utilice aparatos de vapor o a alta presión para limpiar el aparato (exigencias relativas a la seguridad eléctrica).

— Con el deseo de una mejora constante de nuestros productos, nos reservamos el derecho de añadir a sus características técnicas, funcionales o estéticas las modificaciones necesarias de sus características en relación a los últimos avances técnicos.

- Para que en el futuro encuentre fácilmente las referencias de la placa, le aconsejamos que las anote en la página "Servicio Técnico y Relaciones con el consumidor" (Esta página también le explica dónde encontrarlas en el aparato).

Atención

Cuando se trate de una cocina calentada con un aparato conectado a una chimenea (ej.: estufa), hay que instalar la campana en modo reciclaje. No utilice la campana sin los filtros modulares.

Hay que prever una ventilación adecuada cuando se utilice una campana extractora de cocina al mismo tiempo que otros aparatos que funcionen con gas u otro combustible.

• RESPETO DEL MEDIO AMBIENTE

• Los materiales del embalaje de este aparato son reciclables. Participe en su reciclaje y ayude a proteger el medio ambiente llevándolos a los contenedores municipales previstos para ello.
• Su aparato contiene también numerosos materiales reciclables. Por ello ha sido marcado con este logotipo que indica que los aparatos viejos no se deben mezclar con los demás residuos.

De este modo, el reciclaje de los aparatos que organiza el fabricante se efectuará en óptimas condiciones, de acuerdo con la Directiva Europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos. Pregunte en su ayuntamiento o al vendedor para conocer los puntos de recogida de aparatos viejos más cercanos a su domicilio.

– Le agradecemos su colaboración con la protección del medio ambiente.

Atención

La instalación está reservada a los instaladores y técnicos cualificados.

Atención

Antes de utilizar por primera vez el filtro modular, retire la película protectora.

Atención

Las partes accesibles de este aparato pueden calentarse mientras se utiliza con los aparatos de cocina.

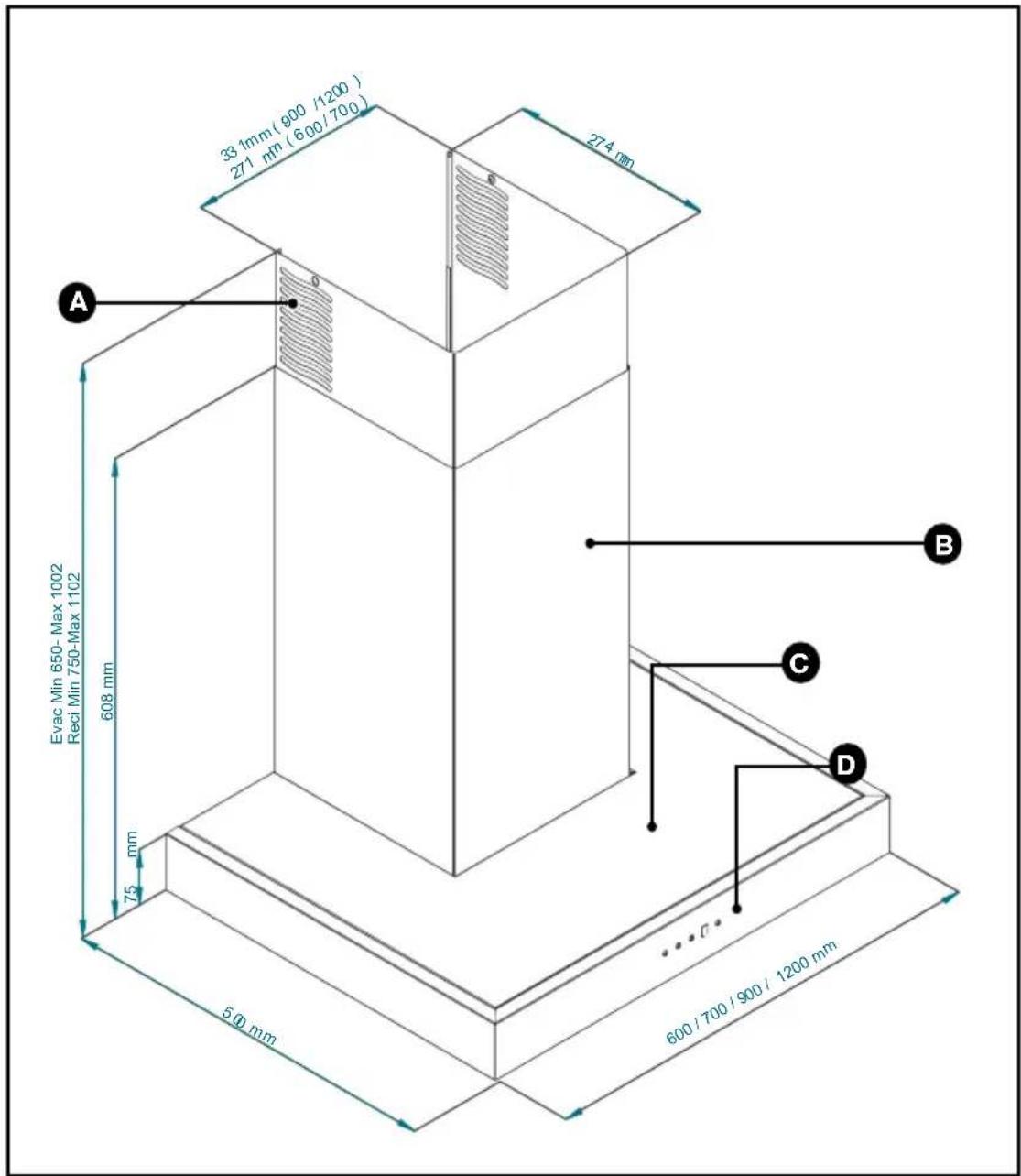

• DESCRIPCION DE SU APARATO

33.1mm (900 /1200 ) 271 mm (600/700) 274 mm A Evac Min 650-Max 1002 Reci Min 750-Max 1102 608 mm 75 mm 50 mm 600/700/900/1200 mm B C D

A Aberturas

Carcasa

B Chimenea

D Mandos

• El aparato debe estar desconectado al instalarlo o al realizar cualquier intervención en él.
• Compruebe que la tensión de la red corresponde a la tensión indicada en la placa de características que se encuentra en el interior de la campana.
• Si la instalación eléctrica de su campana obliga a efectuar una modificación para poder conectar el aparato, llame a un electricista cualificado.
• Si la campana se utiliza en versión evacuación, no conecte el aparato a un conducto de evacuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación mecánica controlada).
• El conducto de evacuación, sea cual sea, no debe desembocar en los bajos del tejado.
• Instale la campana a una distancia de seguridad de al menos 70cm de la placa de cocción eléctrica, de gas o mixta.

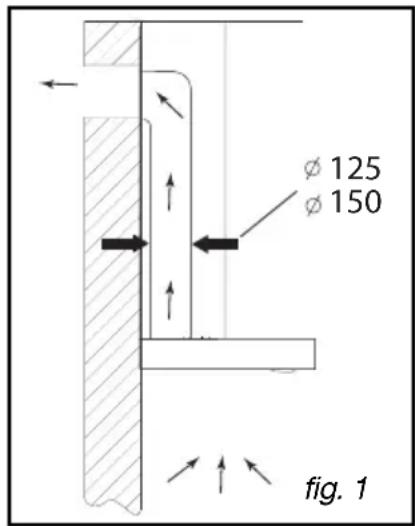

• USO EN VERSION EVACUACION

Si tiene una salida hacia el exterior

(fig. 1)

Puede conectar su campana a ella mediante un conducto de evacuación no incluido (mínimo ∅ 125 mm, esmaltado, de aluminio, flexible o de un material no inflamable). Si su conducto tiene un diámetro inferior a 125 mm, deberá pasar obligatoriamente al modo reciclaje.

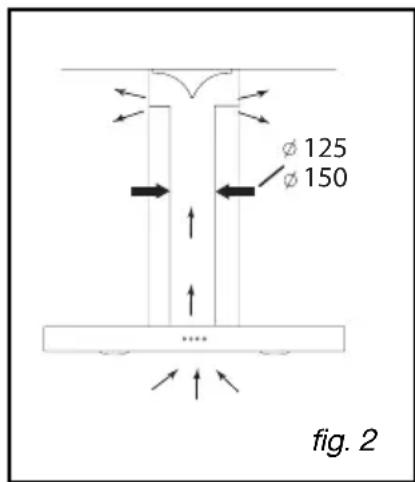

Si no tiene una salida al exterior

(fig. 2)

Todos nuestros aparatos presentan la posibilidad de funcionar en modo reciclaje.

En ese caso, añada un filtro de carbono activo (opcional) que retendrá los olores.

(ver Capítulo 4: Cambio del filtro de carbono)

φ 125 φ 150 fig. 1

φ 125 φ 150 fig. 2

• CONEXION ELECTRICA

Al efectuar la instalación y las operaciones de mantenimiento, el aparato deberá estar desconectado de la red eléctrica y los fusibles estarán cortados y quitados.

La conexión eléctrica se deberá realizar antes de colocar el aparato en el mueble.

Com pruebe que:

• la potencia de la instalación es suficiente,
• las líneas de alimentación están en buen estado
• el diámetro de los cables es conforme con las normas de instalación.

Atención

Este aparato se suministra con un cable de alimentación H 05 VVF de 3 conductores de 0,75 mm2 (neutro, fase y tierra). Debe ir conectado a la red 220-240 V monofásica por medio de un enchufe normalizado CEI 60083 que deberá quedar accesible una vez realizada la instalación, de acuerdo con las normas de instalación.

Declinamos toda responsabilidad en caso de accidente si éste se produce por no tener toma de tierra o porque ésta se encuentre instalada incorrectamente. El fusible de la instalación deberá ser de 10 ó 16 A. Si el cable de alimentación estuviera dañado, llame al servicio técnico para evitar cualquier peligro.

Atención

Si la instalación eléctrica de su campaña obliga a efectuar una modificación para poder conectar el aparato, llame a un electricista cualificado.

Atención

Si la campana tiene cualquier anomalía, desconecte el aparato o quite el fusible correspondiente a la línea de conexión del aparato.

• MONTAJE DE LA CAMPANA EXTRACTORA

Atención

La instalación debe ser conforme a las normativas vigentes para la ventilación de los locales. En Francia, dichas normativas vienen indicadas en el DTU 61.1 del CSTB. En particular, el aire evacuado no deberá ser enviado a un conducto empleado para evacuar humos de aparatos que utilicen gas u otro combustible. Los conductos en desuso sólo pueden ser utilizados con el acuerdo de un especialista competente.

La distancia mínima entre la zona de cocción y la parte más baja de la campana debe ser de 70 cm. Si las instrucciones de la placa instalada bajo la campana indicaran una distancia mayor que 70 cm, es ésta la que se deberá tener en cuenta.

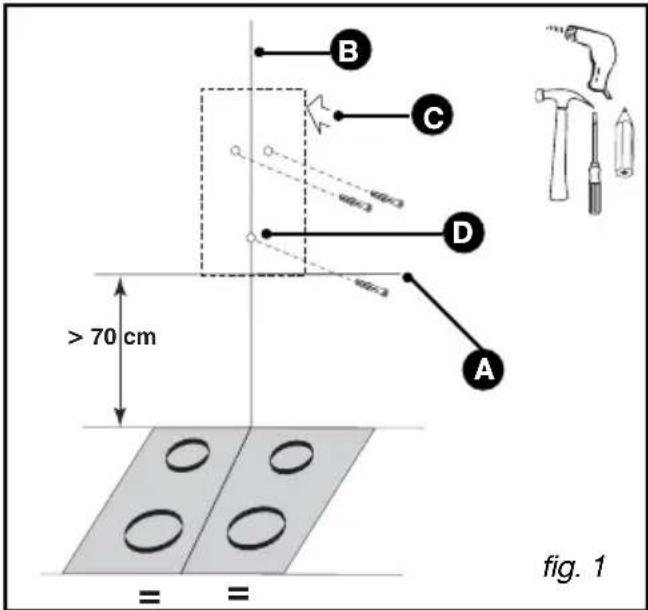

• Trace una marca horizontal a una distancia mínima de 70 cm de la zona de cocción.(A/fig.1).
• Trace una raya vertical (B/fig.1)en la pared, centrada con respecto a la placa de cocción y que baje desde el techo hasta la marca horizontal precedente (A).
• Coloque la plantilla de perforación (C/fig. 1) contra la pared.
• El emplazamiento (D) corresponde al tornillo "anti-levantamiento" de la campana.

En el caso de una pared hueca, utilice unos tacos y unos tornillos adaptados.

– Taladre los 2 orificios. Introduzca las 2 clavijas.
- Atornille el pasador de fijación a la pared (C/fig. 2) con los 2 tornillos (D/fig.2).
- Enganche la campana extractora por sus suspensiones (E/fig. 2).
– Ajuste la altura y el nivel con los tornillos de ajuste (E /fig. 2) de los soportes (el tornillo de arriba para la horizontalidad y el tornillo de abajo para su distancia a la pared).

• Retire la banda adhesiva de la caja (F fig.3)
• Levante la caja unos 2 cm, y a continuación libé- rela, gírela 1/3 y luego deslícela y fíjela con 2 tor- nillos por encima del motor (fig 3).

Atención, no dañe los cables durante la rotación y la fijación.

ES 2 / INSTALACIÓN DE SU APARATO

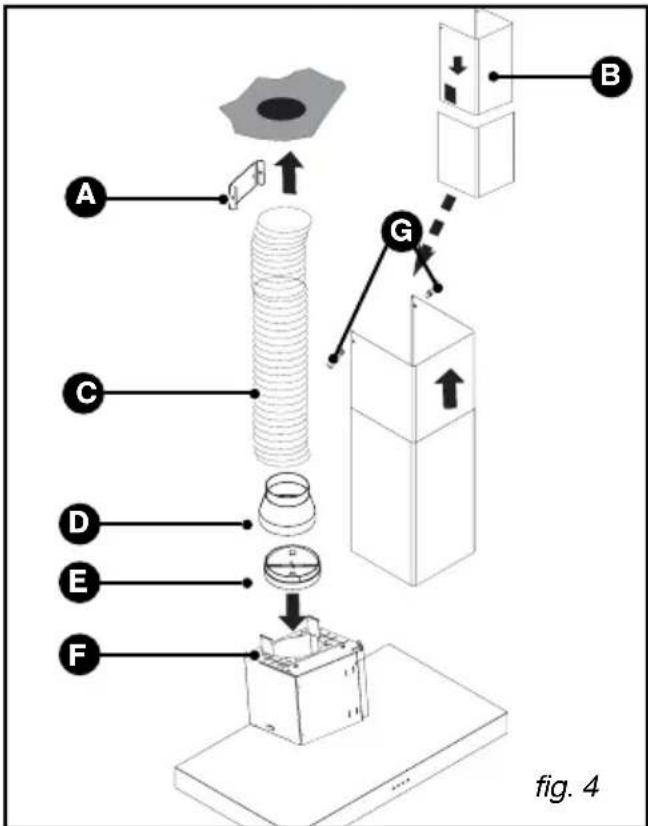

• MONTAJE DE CHIMENEA

- Evacuación exterior

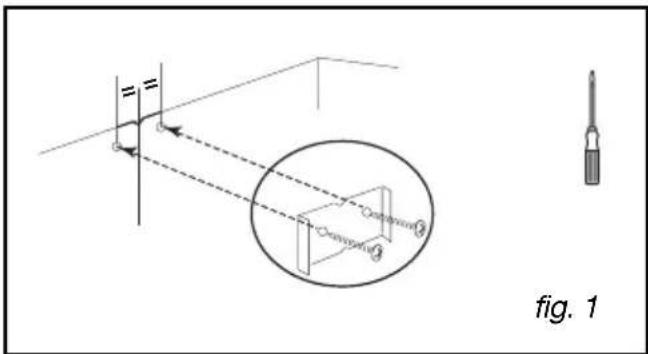

• Fije contra la pared, con los dos tornillos, el soporte metálico de la chimenea, apoyándolo contra la pared (fig. 1).

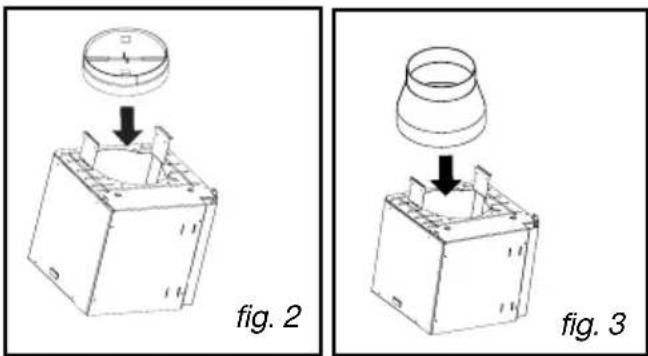

• Monte la válvula de retención en la salida del motor (fig. 2). Esta válvula de retención permite obstruir la entrada de aire procedente del exterior.
• Si el diámetro del conducto tiene 125 mm, utilice el adaptador que se suministra (fig. 3).

Si su conducto tiene menos de 125 mm, es obligatorio que conecte la campana en modo reciclaje.

• Encaje el extremo del conducto en la salida del motor (fig. 4).
• Prepare su chimenea telescópica teniendo cuidado de disimular las aberturas (B/fig. 4).

Encaje la chimenea montada de este modo en la campana y levante la parte superior para ajustar la altura. A continuación atorníllela (G/fig. 4) al soporte metálico de la chimenea (A/fig. 4).

Consejo

Para lograr un funcionamiento óptimo del aparato, le aconsejamos que lo conecte a un conducto de 150 mm de diámetro (no incluido). Limite al máximo el número de codos y la longitud del conducto. Si la campana funciona en evacuación exterior, es conveniente asegurarse de que llegue aire suficiente para que no se cree depresión en la habitación.

fig. 1

fig. 2 fig. 3

A Soporte de la chimenea
B Chimenea telescópica
C Conducto
D Adaptador
E Válvula de retención
F Salida motor
G Tornillo de sujeción de la chimenea

A C D E F B G fig. 4

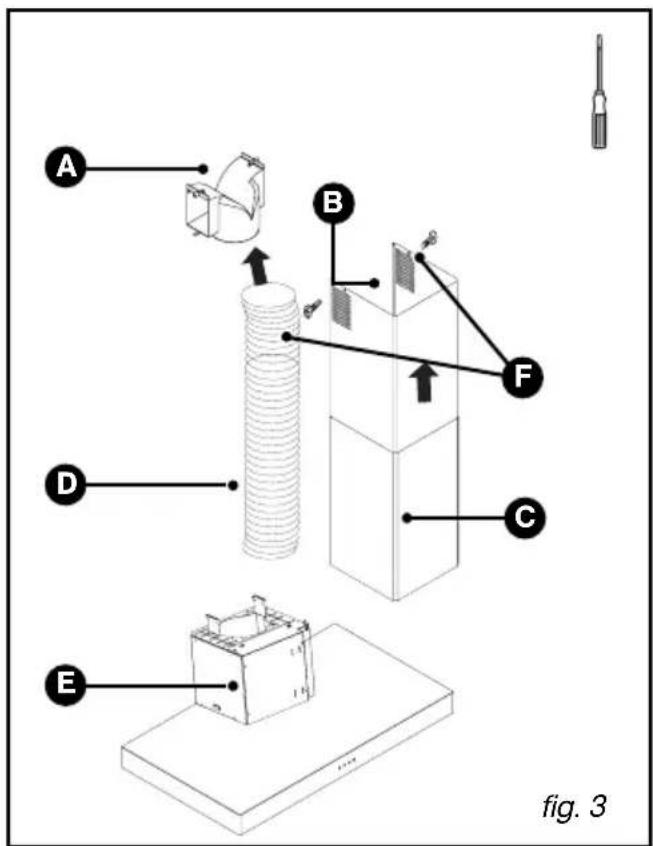

• Reciclaje

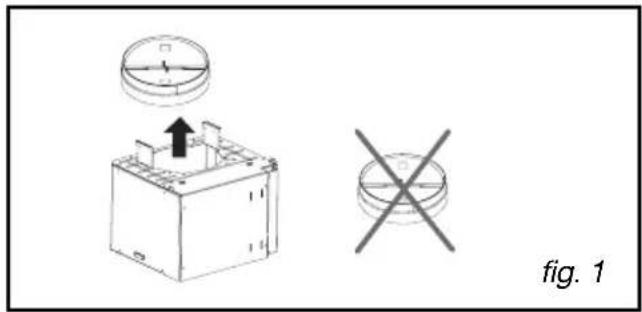

• Quite la válvula de retención (fig. 1).
• Fije contra la pared, con los dos tornillos, el soporte metálico de la chimenea, apoyándolo contra el techo (fig. 2). Tenga cuidado de que el deflector quede centrado con respecto al trazo vertical hecho en la pared (fig. 2).
• Para los modelos > 700mm (A/fig2)
• Encaje un extremo del conducto en el deflector y el otro extremo en la salida motor (fig. 3).
• Prepare la chimenea teniendo cuidado de colocar las aberturas hacia abajo para que estén visibles (B/ fig. 3).
• Encaje la chimenea montada de este modo (C/fig 3) en la campana y levante la parte superior para ajustar la altura. A continuación atornílela al deflector de humo (A/fig. 3) con los dos tornillos (F/fig. 3).

A Deflector de humo
B Aberturas
C Chimenea telescópica
D Conducto
E Soporte motor
F Tornillo de sujeción de la chimenea

A B C D E F fig. 3

ES 3 / UTILIZACIÓN DEL APARATO

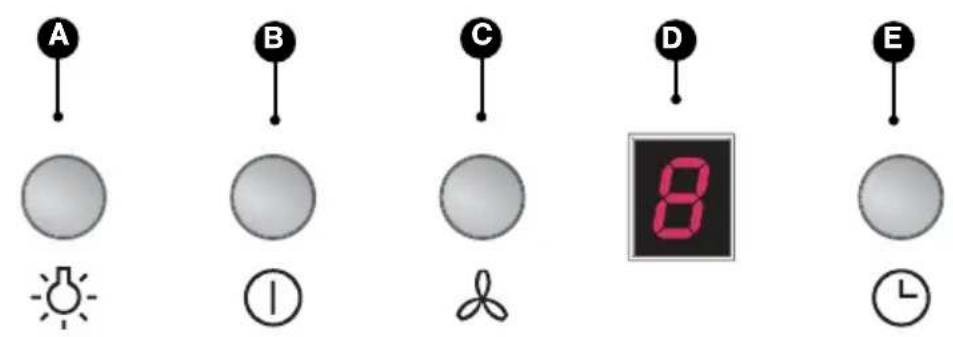

• DESCRIPCION DE LOS MANDOS

A Iluminación

B Marcha/Parada

C Selección de las velocidades de 1 a 4

D Pantalla

3 Visualización de las velocidades (1,2, 3, o 4)

F Saturación de los filtros

Temporización

E Temporización / Parada retardada (10 min)

- Selección de las velocidades

- Cada presión en el botón "selección de velocidad" C'establece el ciclo siguiente: velocidad 1-2-3 o 4 y a continuación regreso a la velocidad 1.

- Cada vez que utilice la campana, ésta se activará con la última velocidad seleccionada.

- Selección de la temporización

- Una presión en Eactiva una temporización; la campana se detiene al cabo de 10 minutos. En lla pantalla parpadea un para indicarle que la campana se encuentra en modo temporiza- ción.

• INDICADOR DE SATURACION DEL FILTRO MODULAR

El símbolo parpadea en la pantalla al cabo de 30 horas de funcionamiento de la campana. Este mensaje le indica que es necesario lavar el filtro modular.

- Después de limpiar el filtro modular, pulse una vez el botón B durante aprox. 3 segundos, de este modo se apagará el F

Consejo Este man

Este manual de instalación y utilización es válido para varios modelos. Por ello, es posible que constate pequeñas diferencias de detalles y de equipamientos entre su aparato y la presente descripción.

Atención

Desconecte (retirando la toma o accionando el disyuntor) el aparato antes de realizar su mantenimiento o de limpiarlo. Un mantenimiento periódico es una garantía de buen funcionamiento, buen rendimiento y duración.

Atención

No respetar las instrucciones de limpieza del aparato y los filtros puede ocasionar incendios. Respete estrictamente las instrucciones de mantenimiento.

• LIMPIEZA DEL FILTRO MODULAR

Se debe limpiar cada 30 horas de utilización o aproximadamente una vez al mes como mínimo. La limpieza se puede hacer en el lavavajillas, en posición vertical.

Utilice un cepillo, agua caliente y un detergente suave. Aclárelo y séquelo con cuidado antes de volverlo a colocar.

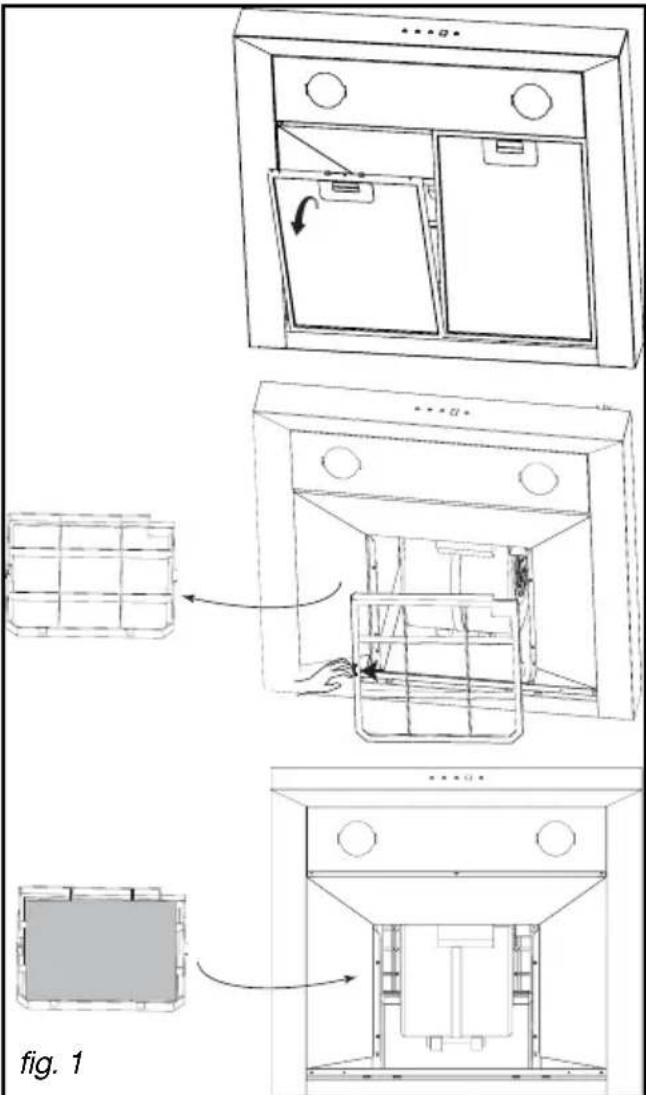

• Desmontaje del filtro modular (A/ fig. 1)

• Accione el asa integrada del filtro modular.
• Incline el filtro modular hacia abajo.

- CAMBIO DEL FILTRO DE CAR-BONO (según modelo)

Cámbielo cada 120 horas de utilización aproximadamente..

• Retire el filtro modular (fig. 1).
• Coloque el filtro de carbono en el filtro modular en el lado interior de la campana.

fig. 1

• LIMPIEZA DE LA SUPERFICIE EXTERIOR

Para limpiar el exterior de la campana utilice agua con jabón, pero no use cremas para fregar, ni estropajos.

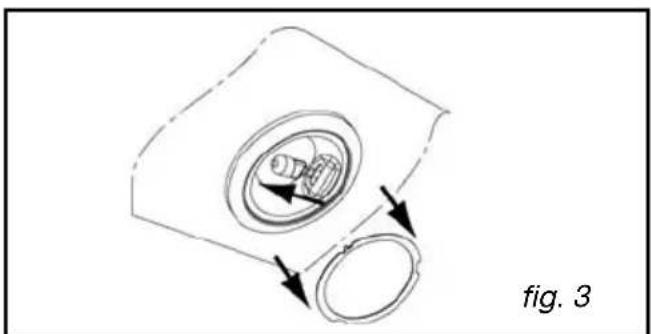

• CAMBIO DE BOMBILLA

Modelo con bombilla halógena

• Retire la tulipa (fig. 3).
  —Cambie la bombilla halógena G4-20W-12V.
• Vuelva a colocar el conjunto realizando las operaciones en sentido inverso.

Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien desenchufándola o bien accionando el disyuntor.

• LIMPIAR EL APARATO

MANTENIMIENTO...	¿CÓMO PROCEDER?	PRODUCTOS/ACCESORIOS QUE SE DEBEN UTILIZAR
Cubierta y accesorios	No utilice nunca estropajos metálicos, productos abrasivos o cepillos demasiado duros.	Para limpiar el chasis y ojo de buey de iluminación, utilice exclusivamente productos de limpieza del comercio diluidos en agua, aclare después con agua y seque con un trapo suave.
Filtro modular	El filtro retiene los vapores grasos y el polvo. Este elemento garantiza una parte importante de la eficacia de la campana.En caso de manchas persistentes, utilice un detergente en crema no abrasivo y a continuación aclárelo con agua limpia.	Límpiela con un producto de limpieza del comercio, aclárela abundantemente y séquela. La limpieza se puede efectuar en el lavavajillas, en posición vertical (no lo ponga en contacto con la vajilla sucia o con cubiertos de plata).
Filtro carbono activo (según modelo u opcional)	Este filtro retiene los olores y se debe cambiar al menos una vez al año, en función de su uso.Pida estos filtros a su vendedor y anote la fecha del cambio.

Para mantener en buen estado su aparato, le recomendamos que utilice los productos de limpieza Clearit.

La pericia de los profesionales al servicio de los particulares

Clearit le propone productos profesionales y soluciones adecuadas para el mantenimiento cotidiano de sus aparatos electrodomésticos y su cocina.

Los podrá encontrar a la venta en su distribuidor habitual, junto con toda una línea de productos accesorios y consumibles.

SÍNTOMAS	SOLUCIONES
La campana no funciona...	Compruebe que:no hay un corte de corriente.se ha seleccionado una velocidad.
El rendimiento de la campana es insuficiente...	Compruebe que:la velocidad del motor que ha seleccionado es suficiente para la cantidad de humo y el vapor de agua producido.la cocina está suficientemente ventilada para que pueda entrar aire.el filtro de carbono no está gastado (campana en versión reciclaje)
La campana se ha parado mientras estaba funcionar-do	Compruebe que:no hay un corte de corriente.no se ha activado el dispositivo de corte omnipolar.

6 / SERVICIO TÉCNICO

• INTERVENCIONES

Las eventuales intervenciones sobre su aparato deben ser efectuadas por un profesional cualificado depositario de la marca. Cuando realice su llamada, mencione la referencia completa del aparato (modelo, tipo y número de serie). Esta información figura en la placa de características (Fig. 1).

fig. 1 FAGOR 9CFB-600X 20.04N ~ 50Hz 310 W service : 9CFB-600X type : WEEPFA112 No. 04-10-60001 REF FILTER AK556A21 270 W 60 W Stand: 15x178 80°E (15°E) CE
