Dekorative Dunstabzugshaube

Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihren Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschrift bedeuten.

Wichtig: Lesen Sie

4 Lesen Sie die Anleitung für die Installation und Benutzungitte aufmerksam durch, bevor Sie这点es Produkt in Betrieb behmen, um sich so schell wie möglich mit seiner Funktionseise vertraut zu machen.

DEI

1 / WAS DER BENUTZER BEAuchtEN SOLLTE

• Hinweise für die Sicherheit 68
• Hinweise zum Schutz der Umwelt 69
• Beschreibung des Geräts 70

2 / INSTALLATION DES GERÄTS

• Benutzung in der Absaugfungkction 71
• Benutzung in der Umluftfunktion 71
  ·Elektrischer Anschluss 72
  Montage der Dunstabzugshaube 73
  Montage der Rohrabdeckung Absaugung nach auBen 74
  °Umluft 75

3 / BENUTZUNG DES GERÄTS

• Beschreibung der Steuerung 76

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS

• Reinigung der Modulfi Iter 77
  Wechsel des Kohlefi Iters 77
• Reinigung der Oberflächen außen 78
  · Lampe austauschen 78
  -Instandhaltung des Geräts 79

5/ANOMALIEN IM BETRIEB 80
6/TECHNISCHER KUNDENDIENST 81

1 / WAS DER BENUTZER BEAuchtEN SOLLTEDE

Wichtig

Bewahren Sie diese Bedienungsanleitung mit dem Gerät auf. Wenn Sie es verkaufen oder an eine andere Person weiter geben, versichern Sie sich darüber, dass auch das Handbuch zur Bedienung beiliegt. Lesen Sieitte diese Hinweise aufmerksam durch, bevor Sie das Gerät anschlieben oder benutzen. Sie wurden fur ihre Sicherheit und fur die der Allgemeinheit verfasst.

- Hinweise für die Sicherheit

• Dieses Gerät wurde damit konstruiert, um von Privatpersonen in ihren Wohnungen benutzt zu werden.

• Dieser Gerätarf nur von Erwachsenen benutzt werden. Achten Sie darauf, dass Kinder es nicht anfassen oder es als Spielzeug benutzten. Versichern Sie sich darüber, dass Kinder nicht die Steuerungen des Geräts bedieten.

• Wenn Sie das Gerät erhalten, packen Sie essofar aus oder halten Sie es auspacken. Überprüfen Sie visuell den allgemeinen Zustand. Wenn Sie Reklamationen haben, legen Sie diese schriftlich auf dem Lieferschein nieder und behalten Sie eine Kopie zusück.

• Ihr Gerät ist für den normalen tatsächlichen Gebrauch bestimmt. Sie dürfen es weder für kommerskielle oder industrielle Zwecke noch für Zwecke benutzen, für die es nicht konstruiert wurde.

• Modifi zieren Sie nicht die Eigenschaften des Geräts oder versuchen Sie nicht, diese zu verändern. Das kann für Sie gefährlich sein.

Die Reparaturen dürfen nur von autorisierten Fachleuten durchgeführt werden.

— Schalten Sie die Dunstabzugshaube stets ab, bevor Sie sie reinigen oder mit der Instandhaltung beginnen.

Lüften Sie den Raum stets ausreichend, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben werden, die nicht über Strom gespeist werden. Das dient dazu, dass die Dunstabzugshaube nicht die Verbrennungsgase ansaugt.

— Es dürfen unter ihr keine Nahrungsmittel fl ambiert werden oder es dürfen zum Beispiel keine Gasherde betrieben werden, ohne dass ein Koch-

Achtung

Wenn in der Kuche ein Heizgerät betrieben wird, dass ebenfalls an das Abzugsrohr angeschlossen wird (zum Beispiel eine Etagenhezung), muss die Dunstabzugshaube in der Umluftfunktion betrieben werden. Benutzen Sie die Dunstabzugshaube nicht ohne die Moduliiter. Sorgen Sie stets für eine ausreichende Luftung des Raums, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben wird, die mit Gas oder anderen Heizstoffen arbeiten.

gefäβ die Flamme abdeckt (die Flammen konnen das Gerät beschädigen).

• Wenn Sie unter dem Gerät frittieren, müssen Sie es konstant überwachen. Auf sehr hohe Temperaturen erhitzte Öle und Fette können sich entflammen.

• Halten Sie die Frenzen zur Reinigung und zum Wechsel des Filters ein. Die Ansammlung von Fetten kann zu einem Brand führen.

• Das Gerät darf nicht über offenen Flammen (Holzfeuer, Kohlenfeuer...) betrieben werden.

• Benutzen Sie keine Dampf- oder Druckreiniger zur Reinigung des Geräts (es handelt sich um eine Vorschrift im Rahmen der elektrischen Sicherheit).

• Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihren Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschrift bedeuten.

Um die Spezifikationen Ihres Gerats stets leicht zur Hand zu haben, raten wird Ohnen, sie auf der Seite "Technischer Kundendienst und Kundenservice" zu notieren

(Diese Seite zeigt Ichnen auch, wo Sie diese Angaben auf dem Gerät fühden).

• Dieses Gerät ist nicht für die Benutzung durch Personen konzipiert (Kinder eingeschlossen), die über eingeschränkte physische, sensorische oder mentale Kapazitäten verfügen, die keine Erfahrung oder keine Kenntnis des Geräts haben, außer wenn diese unter Aufsicht einer Person stehen, die für ihre Sicherheit während der Benutzung des Geräts verantwortlich ist und entsprechend angewiesen wurden.

1 / WAS DER BENUTZER BEAuchtEN SOLLTE DE

- SCHUTZ DER UMWELT

Die Materialien zur Verpackung these Gerats konnen recyclelt werden. Nehmen Sie am Recycling teil und halten Sie uns, die Umwelt zu schützen, indem sie in die Behälter ihrer Gemeinde werfen, die extra dafür vorgesehen sind.
— Auch das Gerät wurde mit recyclabelen Materialien hergestellt, weshalb es mit thisem

Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderen Müll zusammen entsorgt werden sollenn. Wenn Sie so handeln, wird das Recycling der Geräte durch den Hersteller unter den best möglichen Bedingungen realisiert, gemäß der europäischen Richtlinie: 2002/96/CE über die Entsorgung von elektrischen und elektronischen Geräten. Setzen Sie sichitte mit ihrer Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben, um zu erfahren, wo die nachstgelegen den Punkte zur Entsorgung zu fänden sind.

• Wir bedanken uns bei Ohnen für die Unterstützung für den Schutz der Umwelt.

Achtung

Der Anschlussarf nur von qualifi zierten Installauren und Technikern durchgefuhrt werden.

Achtung

Bevor Sie den Modulfi Iter zum ersten Mal benutzen,ziehen Sie die Schutzfolie ab.

1 / WAS DER BENUTZER BEAuchtEN SOLLTEDE

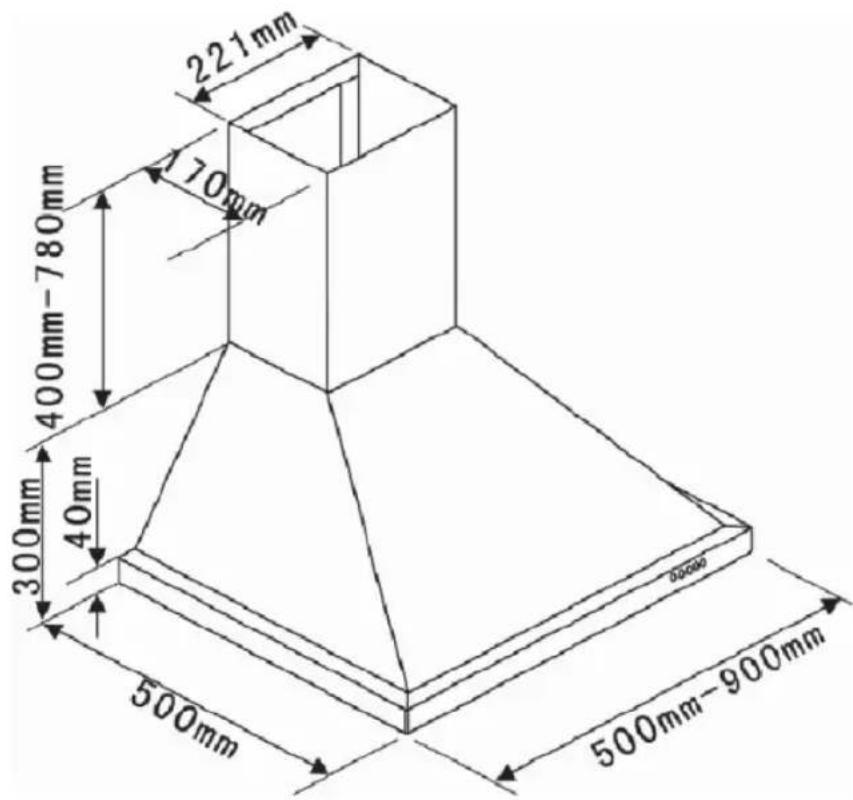

BESCHREIBUNG DES GERÄTS

2/ANSCHLIESSEN DES GERÄTS DE

— Das Gerät muss vom Stromnetz getrennt sein, bevor es angeschlossen wird oder Arbeiten an ihm ausgeführrt werden.

• Prufen Sieitte zunachst,ob die Netzspannung mit der ubereinstimmt, die auf dem Typenschild angegeben ist,das sich Inneren der Dunstabzugshaube befindet.

• Wenn der elektrische Anschluss im Raum, in dem die Dunstabzugshaube betrieben wird, Änderungen zum Anschluss des Gerät bedarf, setzen Sie dies von einem qualifi zierter Elektriker.

• Wenn die Dunstabzugshaube mit der Absaugfungtion betrieben wird, schlieben Sie es nicht an einen Kamin an, der fur die Ausleitung von Verbrennungsrückständen benutzt wird (Heizung, offener Kamin, etc.) oder an eine mechanisch gesteuerte Ventilation.

Die Ableitung, equal welcher Art, darf nicht unterhalb des Dachs oder im Speicher enden.

• Bringen Sie die Dunstabzugshaube in einem Sicherheitsabstand von weniger stens 70cm über dem Elektro-, Gas- oder Mischherd an.

BENUTZUNG MIT DER ABSAUGFUNKTION

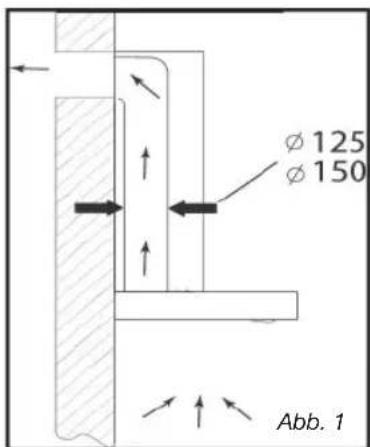

Wenn Sie über eine Ableitungsmöglichkeit nach außen verfügbar (Abb. 1)

Ohre Dunstabzugshaube kann über ein Abluftrohr (Ø mindestens 125 mm, emailiert, aus Aluminium oder nicht brennbaren Materialen) an den Abzug angeschlossen werden. Ist der Durchmesser kleiner als 125 mm ⇒ sie die Umluftfunktion benutzen.

BENUTZUNG IN DER UMLUFTFUNKTION

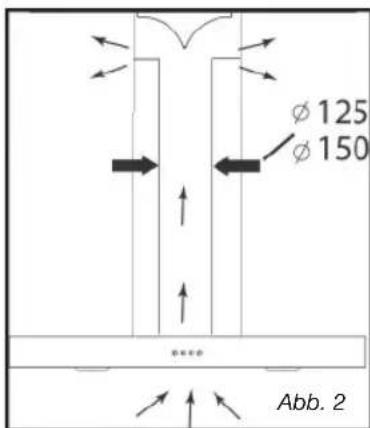

Wenn Sie über keine Ableitungsmöglichkeit nach außen verfügen (Abb.2)

Bei allen unseren Geräten besteht die Möglichkeit, sie in der Umluftfunktion zu betreiben.

Indiesem Fallsetzen Sie einen Aktivkohlef Iter ein, welcher die Gerüche herausfi Itert.

(siehe Abschnitt 4: Wechsel des Kohlefi Iters).

2/ANSCHLIESSEN DES GERÄTSDE

ELEKTRISCHER ANSCHLUSS

Beim Anschlieben und bei Arbeiten zur Instandhaltung, muss das Gerät vom Netzstrom getrennt werden und die Sicherungen müssen getrennt oder herausgedreht sein.

Der elektrische Anschluss mussVBorbereitet sein,bevor das Gerat in das Mobelstück eingesetzt wird.

Überprüfen Sie, dass:

• die Leistung der Stromzufuhr ausreichend ist,
• die Leitungen zur Stromzufuhr in gutem Zustand sind,
• der Durchmesser der Kabel entsprechend der Normen für die Installation ist.

Achtung DiesesGen

DiesesGerätwirdmiteinemStromkabelgeliefert (H 05 VVF) mit drei 3 Leitungen von 0,75mm^2 (Schutzleiter, Phase und Erdung),das an ein einphasiges Stromnetz mit 220-240 V über einen gewöhnlichen Stecker (CEI60083) angeschlssen wird, der nach demAbschluss derArbeiten,in Übereinstimmungmit den Installationsnormen,zugänglichsein muss.

Wir übernehmen keine Verantwortung im Fall eines Unfalls, der sich wegen einer fehlenden oder falschen Erdung erreignet. Die Installation muss mit einer Sicherung von 10 oder 16A. abgeschichert sein. Wenn das Kabel zur Stromversorgung beschädigt ist, wenden Sie sich sofort an den technischen Kundendienst, um Gefahren zu vermeiden.

Achtung. Wenn der

Wenn der elektrische Anschluss im Raum geändert werden muss, in dem die Dunstabzugshaube betrieben werden soll, wenden Sie sich an einen qualifi zierten Elektriker.

Achtung Wenn

Wenn Sie eine Anomalie beim Betrieb der Dunstabzugshaube feststellen, schalten Sie das Gerät ab oder trennen Sie die zugehörige Sicherung.

2/ANSCHLIESSEN DES GERÄTS DE

MONTAGE DER DUNSTABZUGSHAUBE

Achtung

Der Anschluss muss gemäß den gesetzlichen Vorschriften für die Belüfung von Räumen vorgenommen werden. In Frankreich sind diese Vorschriften im DTU 61.1 des CSTB dargelegt. Im Besonderen darauf die abgesaugte Luft nicht in einen Abzug führen, der zur Ableitung von Rauch oder Verbrennungsgase anderer Gas- oder Verbrennungseräte benutzt wird. Nicht genutzte Abzüge)dürfen nur nach Angaben eines kompetenten Spezialisten genutzt werden.

Der minimale Abstand zwischen der Kochzone und des untersten Teils der Dunstabzugshaube muss mindestens 70 cm betragen. Wenn die Anleitung des jeweiligen Herds unter der Dunstabzugshaube einen hohenen Abstand als 70 cm vorschreiben, muss dieser eingehalten werden.

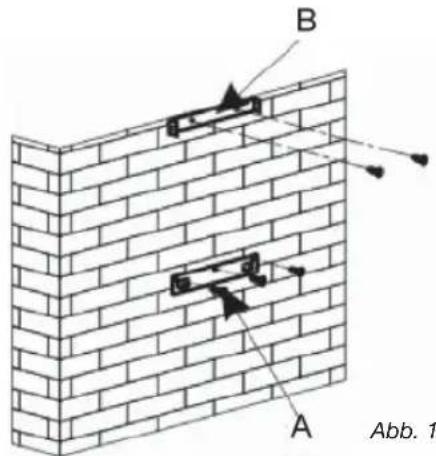

Befestigung an der Wand:

• Zeichnen Sie eine zentrierte Linie auf die Mauer und von der Vertikalen ihres Kochgeräts.

• Zeichnen Sie auf die Mauer die 3 Bohrlocher auf, die Sie benötigen und benutzen Sie damit die mitgelieferten Halter der Dunstabzugshaube und beachten Sie darauf den empfohlenen Abstand (Teil A der Abb. 1).

• Bohren Sie die 3 Löcher von 8 mm an den entsprechenden Stellen und setzen Sie die Düb ein.

— Schrauben Sie den Halter für die Befestigung der Dunstabzugshaube fest und garantieren Sie, dass er vollständig im Wasser ist (Teil A der Abb. 1).

• Bevor Sie die Dunstabzugshaube aufhängen, montieren das Rückschlagventil auf den Ausgang des Motors.

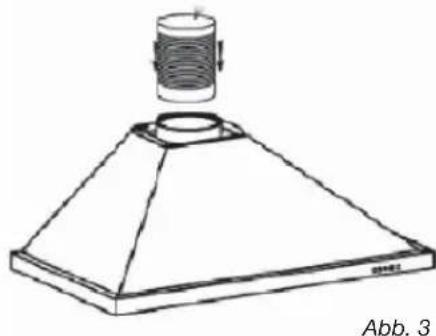

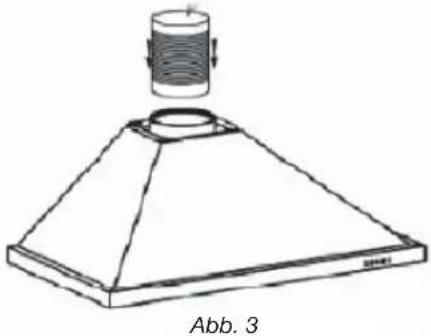

• Schrauben Sie die dehnbare Hülle (nicht inbegriffen) für die Abluft auf den Ausgang des Motors ohne darauf die Bewegungen des Rückschlagventils zu beeinträchtigen. (Abb. 3).

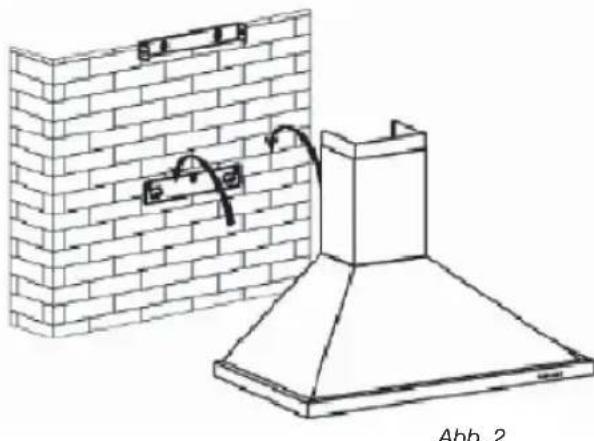

• Setzen Sie den Körper per der Dunstabzugshaube auf den Halter mit den davon vorgesehen mitgelieferten Schrauben auf (Abb. 2).

2/ANSCHLIESSEN DES GERÄTSDE

MONTAGE DER ROHRABDECKUNG

- Absaugung nach außen

Berechnen Sie die Endhöhe für den U-Halter der Rohrabdeckung (Teil B Abb. 1)
Markieren Sie die 2 Locher am richtigen Ort.
- Bohren Sie die beiden Löscher mit 8 mm und schrauben Sie den Haltefl ansch der Rohrabdeckung an und achten Sie bereits, dass die Achse zur Dunstabzugshaube korrekt ist (Teil B Abb.1)
— Schrauben Sie die fl ache Gabel an die hintere untere Seite der Rohrabdeckung.

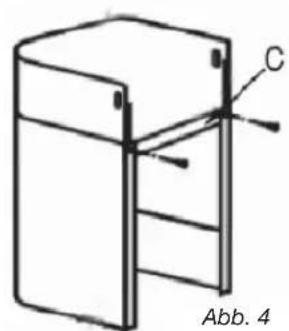

- Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube (Abb. 5).
Schlieben Sie die Hülle des Luftausgangs außen an.
— Führer Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch.

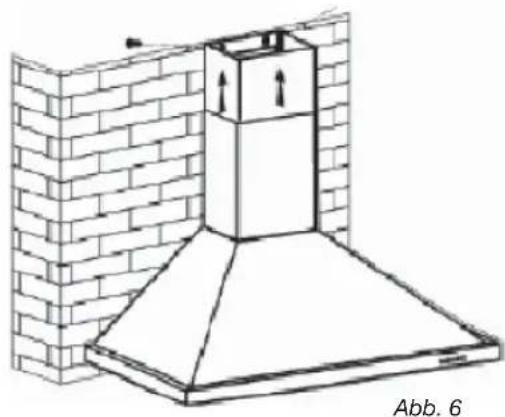

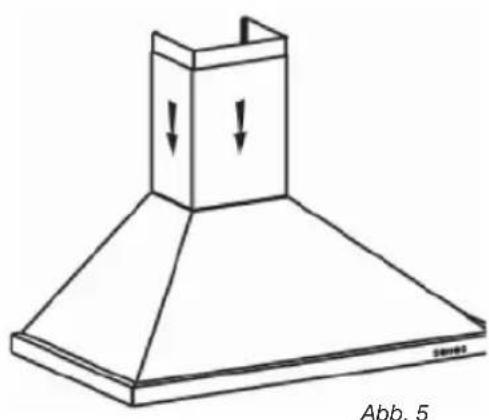

— Führn Siedasobere Teilder Rohrabdeckung bis zum hochsten Punkt und befestigen Sie sie an der Gabel über die Schrauben.

2/ANSCHLIESSEN DES GERÄTS DE

Umluft

Berechnen Sie die Endhöhe für den Halter der Rohrabdeckung.

• Markieren Sie die 2 Löscher am wichtigen Ort.

• Bohren Sie die beiden Löscher mit 8 mm und schrauben Sie den Haltefl ansch des Rohrhalters an und acht den Sie damit, dass die Achse zur Dunstabzugshaube korrekt ist.

— Schrauben Sie die fl ache Gabel an die hintere unteres Seite der Rohrabdeckung.

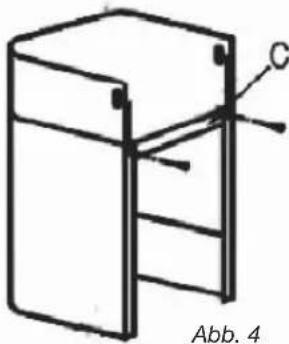

• Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube. (Abb. 5)

— Schlieben Sie die Hülle des Luftausgangs außen an.

— Führer Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch.

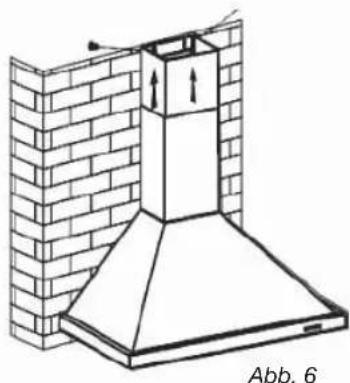

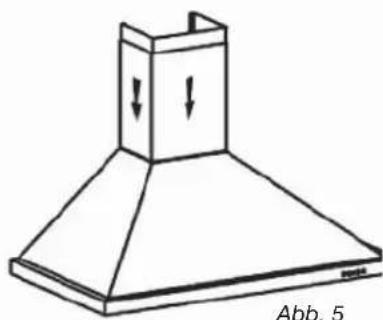

— Führer Sie das obere Teil der Rohrabdeckung bis zum hochsten Punkt und befestigen Sie sie an der Gabel über die Schrauben.

Hinweis Um die o

Um die optimale Leistung des Gerats zu gewährleisten, raten wird Ohnen, es an einen Anschluss mit einem Durchmesser von 150 mm anzuschlieben (nicht mitgeliefert). Beschranken Sie soweit wie möglich den Einsatz von Winkeln und die Gesamtlänge. Wenn die Dunstabzugshaube im Abluftbetrieb benutzt wird, müssen Sie sich darüber versichern, dass genug Luft zugefuhrt wird, damit kein Unterdruck im Raum entsteht.

Achtung

Benutzen Sie kein Werkzeug, um den Schutzfi im abzuziehen.

3/BENUTZUNG DES GERÄTSDE

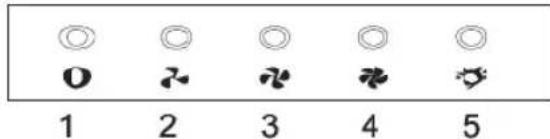

BESCHREIBUNG DER STEUERUNG

1. Wenn der Knopf Stopp gedrückt wird, wird der Motor gestopt.
2. Wenn der Knopf Low (niedrig) gedrück wird, wird ein Tonsignal ertönen und der Motor mit niedriger Geschwindigkeit arbeiten.
3. Wenn der Knopf Mid (miittel) gedrück wird, wird ein Tonsignal erten und der Motor mit mittlerer Geschwindigkeit arbeiten.
4. Wenn der Knopf High (hoch) gedrückt wird, wird ein Tonsignal erten und der Motor mit hoher Geschwindigkeit arbeiten.
5. Wird der Knopf Light (Licht) gedrückt, werden die beiden Lampen angeschaltet. Drucken Sieihn erneut, wird das Licht abgeschaltet.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

Achtung

Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie eine Arbeit zur Wartung oder Reinigung vornehmen. Eine periodische Instandhaltung ist eine Garantie für einen gute Betrieb, eine gute Leistung und eine lange Laufzeit.

Achtung

! Wenn Sie den Anweisungen zur Reinigung des Geräts und der Filter nicht nachkommen, kann das zu Bränden führen. Halten Sie strikt die Anweisungen zur Instandhaltung ein.

- REINIGUNG DER MODULFILTER

Sie müssen nach jeweils 30 Betriebstunden oder nach etwa einem Monat (minimal) gereinigt werden. Die Reinigung kann aufrecht stehend in der Spül vorgenommen werden.

Benutzen Sie eine Bürste, heiβes Wasser und ein weiches Spülmittel. Spülen Sie gut nach und trocknen Sie sie gut, bevor Sie sie wieder einsetzen.

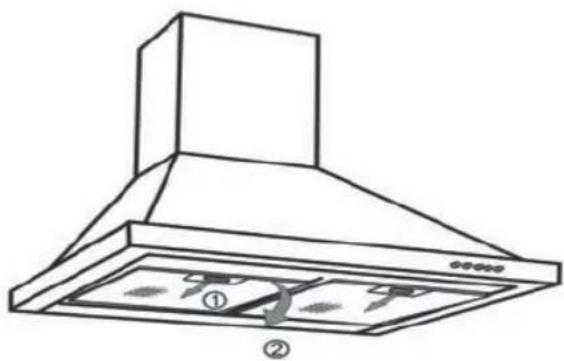

- Demontage des Modulfi Iters

Drehen Sie den Griff am Modulfi Iter.

• Kippen Sie den Modulfi Iter nach unterweg.

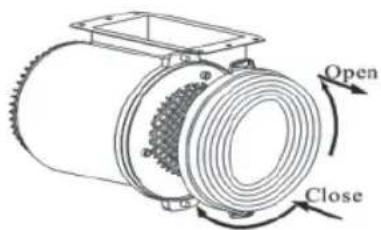

- WECHSEL DES KOHLEFILTERS (optional)

Sie müssenihn jeweils nach 120 Betriebstunden wechseln.

• Entnahmen Sie die übrigen Modulfi Iter

— Drehen Sie den Kohlefi Iter, um ihn herausnehmen zu konnen.

— Führer Sie den Vorgang in umgekehrter Reihenfolge durch, um einen neuen Filter einzusetzen.

• Setzen Sie danach die übrigen Modulfi Iter wieder ein.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTSDE

- REINIGUNG DER OBERFLÄCHEN AÜßen

Zur äußerlichen Reinigung der Dunstabzugshaube benutzen Sie Wasser und Seite. Benutzen Sie keine Cremes zum Spülen, noch kratzende Reiniger, Schwämme oder Bürsten. Trocknen Sie mit einem feuchten und weichen Lappen nach.

LAMPE AUSTAUSCHEN

Achtung

Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den im ab, ziehen den Netzstecker oder trennen die Sicherung.

Modell mit Halogenlampe

— Nehmen Sie die Fassung hersa
— Ersetzen Sie die Halogenlampe.
- Setzen Sie die Gruppe wieder ein, indem Sie in umgekehrter Reihenfolge vorgehen.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

Achtung

Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab,ziehen den Netzstecker oder trennen die Sicherung.

• INSTANDHALTUNG DES GERÄTS

WARTUNG WAS ZU	TUN IST	PRODUKTE/ZUBEHÖRZUM GEBRAUCH
Gehäuseund Zubehör	Benutzen Sie niemalsmetallische Schwämme,kratzende Reiniger oder zuharte Bürsten.	Um das Gehäuse und dasAuge zur Beleuchtung zu reinigen, benutzen Sie nurkommerzielle Reiniger, die in Wasser verdünnt werdenund spülen Sie danach mitWasser nach und trocknenSie mit einem weichenLappen nach.
Modulfi Itter	Dieser Filter hält denfetten Dampf und denStaub darüber. Es istdas Element, das ganzwesentlich die Wirksamkeitder Dunstabzugshaubegarantiert.Wenn es schwer löslicheFlecken gibt, benutzenSie einen nicht kratzendenReiniger und spülen Sie mitklarem Wasser nach.	Reinigen Sieihn mit einemkomerziellen Reiniger,spülen Sie mit reichlichWasser nach und trocknenSieihn ab. Die Reinigungkann aufrecht stehend inder Spüle vorgenommenwerden.(Bringen Sieihn nicht mitschmutzigem Geschirroder mit Silberbesteck inKontakt).
Aktivkohlefi Itter	Dieser Filter fi Itert dieGerüche und er musswenigstens ein Mal imJahr, je nach Nutzung,gewechselt werdenBestellen Sie diese Filterbei ihrem Handler (mitden Referenzen, die aufder Typenplakette fi nden,die sich im Inneren derDunstabzugshaubebefi ndet) und notieren Siedas Datum des Tauschs.

Um das Gerät in einemGNU allgemeinen Zustand zu erhalten, empfehlen wir die Nutzung der Produkte Clearit.

Die Kenntnisse und die Erfahrung von Fachleuten im Dienst von Privatpersonen.

Clearit bietet Ihnen Profi -Produkte und adaquate Lösungen fur die tagedlichen Arbeiten an Ihren Haushaltsgeräten und in Ihrer Küche.

Sie wurde von ihrer üblichen Handler zusammen mit den Zubehörprodukten und Verbrauchsmaterialien verkauft.

5/ANOMALIEN IM BETRIEBDE

SYMPTOME	Lösungen
Die Dunstabzugshaube Funktioniert nicht ...	Überprüfen Sie, dass: · der Strom nicht abgestellt wurde. · eine Geschwindigkeit zum Betrieb gewählt wurde.
Die Leistung der Dunstabzugshaube ist unzureichend.	Stellen Sie sicher, dass: · Die gewährte Motordrehzahl ist für die ausreichende Menge von Rauch und Dämpfen gelöscht werden. · Die Küche ist ausreichend beluftet, damit für Frischluftzufuhr. · Die Kohlenstoff-Filter nicht getragen wird (Haube Betriebssystem im Recycling-Modus).
Die Dunstabzugshaube hat sich im Betrieb abgeschaltet.	Überprüfen Sie, dass: · der Strom nicht abgestellt wurde. · der automatische Schutztrennschalter nicht ausgelöst wurde.

6/TECHNISCHER KUNDENDIENST

Die Arbeiten, die an dem Gerät ausgeführrt werden, müssen durchgeführt werden von:

— dem Handler

• oder von einem von der Marke autorisiertem und qualifi zierten Fachmann.

Bei Anrufen geben Sieitte stets die gesamten Referenzdaten an (Modell, Typ und Seriennummer).These Daten fi nden sich auf dem Typenschild des Gerats.
