Type de produit	Hotte de cuisine
Marque	Fagor
Modèle	9 CFD 60 X
Largeur	60 cm
Alimentation électrique	220-240 V ~ 50 Hz
Fusible recommandé	10 ou 16 A
Câble d'alimentation	H05 VVF 3 x 0,75 mm²
Type de commande	Boutons-poussoirs
Nombre de vitesses	3 (basse, moyenne, rapide)
Éclairage	2 lampes halogènes
Mode d'évacuation	Évacuation extérieure ou recyclage
Diamètre de sortie d'air	125 mm (minimum, 150 mm conseillé)
Filtres à graisse	Filtres cassettes métalliques lavables
Filtre à charbon	Optionnel, à remplacer toutes les 120 heures environ
Distance minimale au plan de cuisson	≥ 70 cm
Nettoyage des filtres à graisse	Toutes les 30 heures ou une fois par mois, au lave-vaisselle
Remplacement du filtre à charbon	Toutes les 120 heures environ
Changement de lampe	Déposer le hublot, remplacer l'ampoule halogène
Sécurité	Débrancher avant entretien ; ne pas utiliser sans filtre
Pièces détachées d'origine	Disponibles chez le revendeur
Entretien extérieur	Eau savonneuse, chiffon doux ; pas de produits abrasifs

FOIRE AUX QUESTIONS - 9 CFD 60 X FAGOR

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 70 cm pour les cuissons électriques, gaz ou mixtes. Si votre table de cuisson spécifie une distance plus grande, suivez ses instructions.

Comment nettoyer les filtres à graisse ?

Les filtres cassettes doivent être nettoyés toutes les 30 heures d'utilisation ou au moins une fois par mois. Vous pouvez les laver au lave-vaisselle en position verticale ou à la main avec une brosse, de l'eau chaude et un détergent doux. Rincez et séchez soigneusement avant de les remettre.

Comment remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé environ toutes les 120 heures d'utilisation. Pour le changer, retirez d'abord les filtres cassettes, tournez le filtre charbon pour le retirer, puis insérez le nouveau en effectuant l'opération inverse. Remettez ensuite les filtres cassettes.

Que faire si la hotte ne fonctionne pas ?

Vérifiez qu'il n'y a pas de coupure de courant et qu'une vitesse a bien été sélectionnée. Si le problème persiste, débranchez l'appareil et contactez un spécialiste agréé.

Puis-je utiliser la hotte sans filtre ?

Non, ne jamais utiliser la hotte sans les filtres cassettes. Cela risquerait d'endommager l'appareil et de créer un risque d'incendie. Les filtres à charbon sont également nécessaires en mode recyclage.

Comment installer la hotte en mode évacuation ?

La hotte doit être raccordée à une gaine d'évacuation (diamètre minimum 125 mm, idéalement 150 mm) menant vers l'extérieur. Assurez-vous de ne pas raccorder la hotte à un conduit de fumée de combustion ou à une VMC. La distance minimale au plan de cuisson doit être respectée.

Comment installer la hotte en mode recyclage ?

Si vous n'avez pas de sortie extérieure, vous pouvez utiliser la hotte en mode recyclage. Vous devez ajouter un filtre à charbon actif (non fourni) et installer le déflecteur fourni. La gaine d'évacuation n'est pas nécessaire.

Comment changer l'ampoule de la hotte ?

Avant toute intervention, débranchez la hotte. Retirez le hublot, puis remplacez la lampe halogène. Remontez le hublot en effectuant les opérations inverses.

Quels produits d'entretien utiliser pour la carrosserie ?

Utilisez de l'eau savonneuse ou un nettoyant ménager doux. N'utilisez jamais de crèmes à récurer, de détergents corrosifs, ni d'éponges métalliques. Essuyez avec un chiffon humide et doux.

Où trouver les pièces détachées d'origine ?

Les pièces détachées certifiées d'origine sont disponibles chez votre revendeur habituel ou auprès du service consommateur Fagor. Référez-vous à la plaque signalétique pour connaître les références exactes.

MODE D'EMPLOI 9 CFD 60 X FAGOR

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : avant de me

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

1 / À l'attention de l'utilisateur

• Consignes de sécurité 36
• Respect de l'environnement 37 Description de votre appareil 38

2 / Installation de votre appareil

• Utilisation en version évacuation 39
• Utilisation en version recyclage 39 Raccordement électrique 40 Montage de la hotte 41 Montage de la cheminée Evacuation extérieure 42 Recyclage 43

3 / Utilisation de votre appareil

• Description des commandes 44

4 / Entretien et nettoyage de votre appareil

Nettoyage des filtres cassettes 45 - Changement du filtre charbon 45 - Nettoyage de la surface extérieure 46 - Changement de la lampe 46 - Entretenir votre appareil 47

5/ ANOMALIES DE FONCTIONNEMENT 48

6 / Service apres-vente

Interventions 49 - Relations avec les consommateurs 49

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Consignes de sécurité

— Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. — Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. — À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. - Notre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous. - Les réparations doivent être exclusivement effectuées par un spécialiste agréé. — Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au-dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse RISQUE d'occasionner un incendie.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique. — Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil).

Attention dans le cas

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Notre appareil contient également de nombreux matériaux recyclables. Il est donc mar

que de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils que organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques.

Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

1 / A l'attention de l'utilisateurfr

DESCRIPTION DE VOTRE APPAREIL

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée). — Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

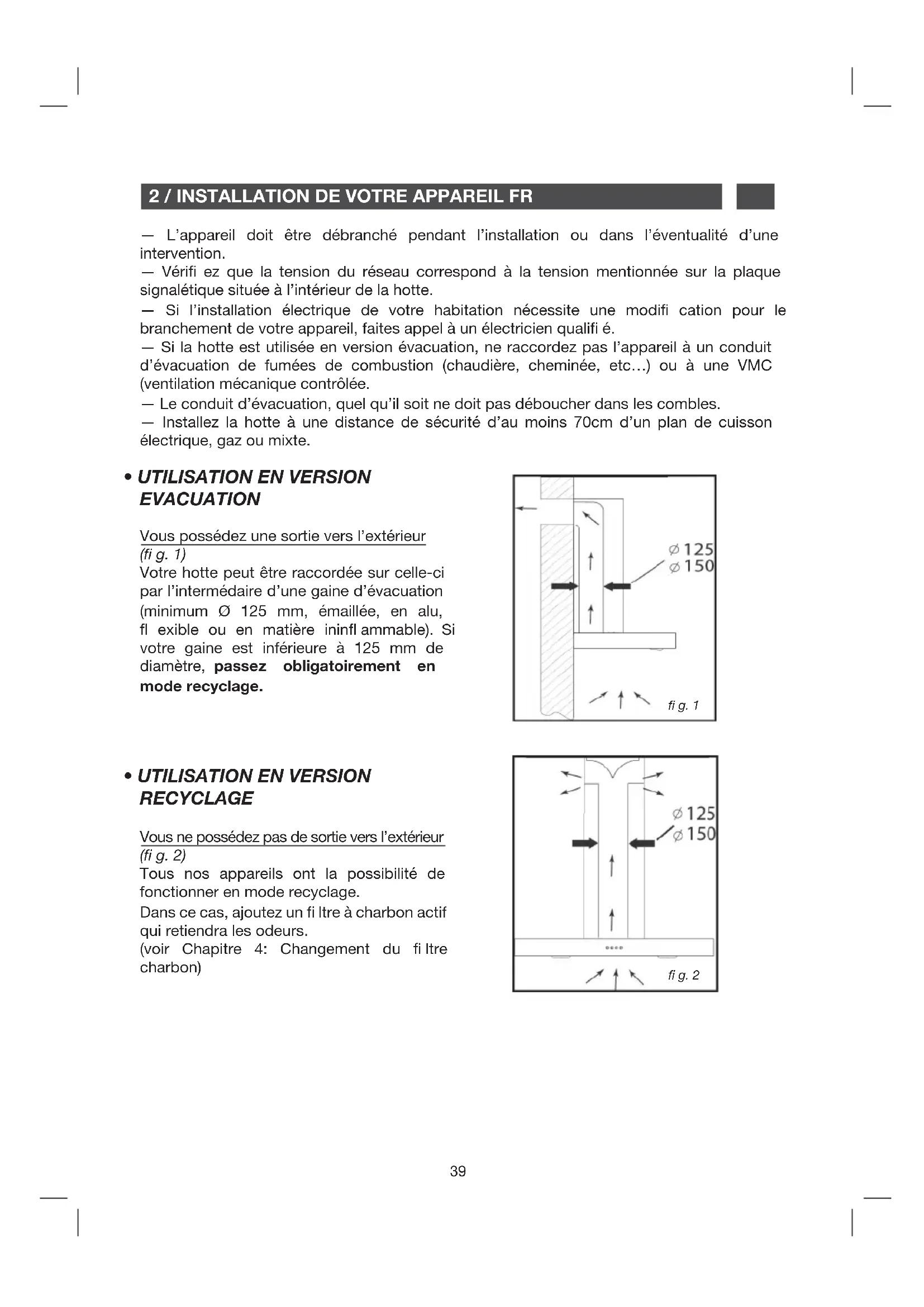

- Utilisation en version evacuation

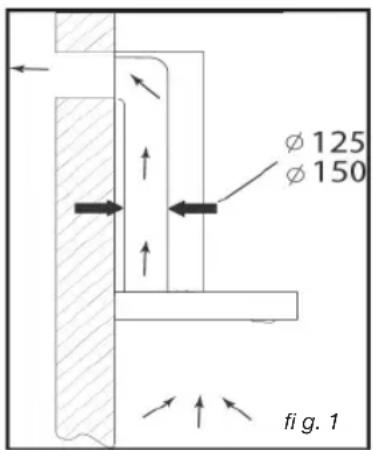

Vous possédez une sortie vers l'extérieur (fig. 1)

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (minimum 125 mm, émaillée, en alu, flexible ou en matière non inflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.

Utilisation en version recyclage

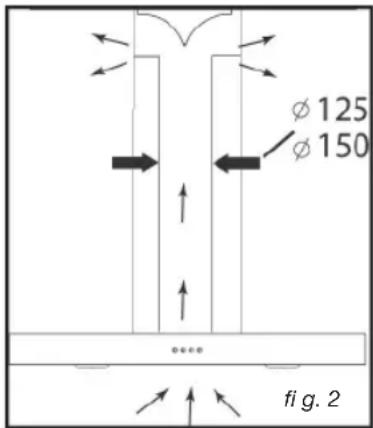

Vous ne possédez pas de sortie vers l'extérieur (fig. 2)

Tous nos appareils ont la capacité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs.

(voir Chapitre 4: Changement du filtre charbon)

Raccordement electrique

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifi ez que:

— la puissance de l'installation est suffisante, - les lignes d'alimentation sont en bon état - le diamètre des fils est conforme aux règles d'installation.

Attention esteapana

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75mm² (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention si la hotte

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Attention l'installation

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm au minimum. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

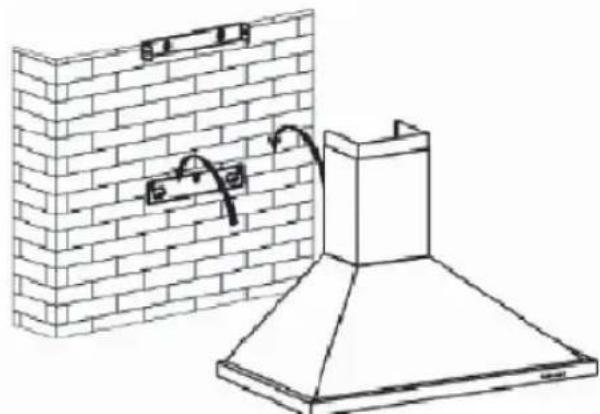

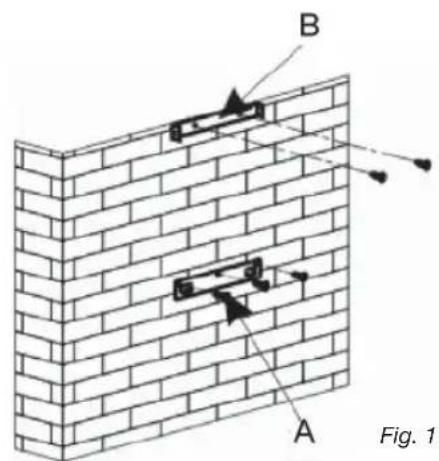

Fixation au mur :

Tracez une ligne sur le mur, centrée et à la verticale de votre plan de cuisson.

Tracez sur le mur les 3 trous que vous devez pincer en utilisant le crochet de suspension de la hotte fournie et en respectant la distance conseillée (pièce A fig. 1).

• Percez les 3 trous de 8mm à l'emplacement adéquat et insérez les chevilles.

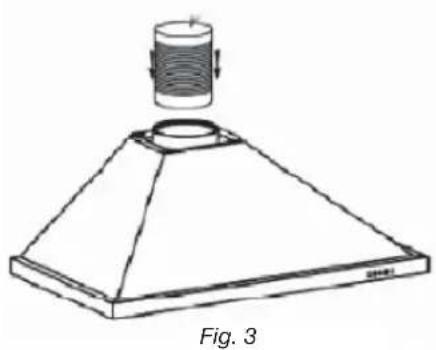

— Avant de raccorder la hotte, monter le clapet anti-retour sur la sortie moteur.

Fixez le support de fixation de la hotte en veillant à ce qu'il soit parfaitement de niveau (pièce A fig. 1).

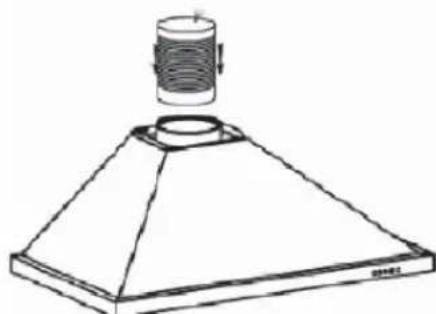

Fixez la gaine extensible d'évacuation (non fournie) sur la sortie moteur sans générer le mouvement du clapet anti-retour (fig. 3).

• Posez et fixez le corps de la hotte sur ce support avec les vis prévues en dotation (fig. 2).

Fig. 2

Fig. 3

Évacuation extérieure

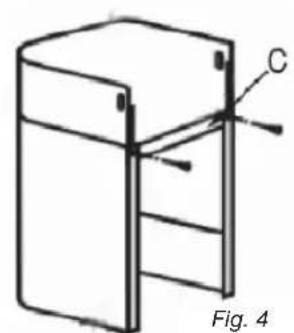

• Calculez la hauteur finale pour fixer l'étrier en U de support de la cheminée (pièce B fig. 1). Tracez les 2 trous à l'emplacement adapté.

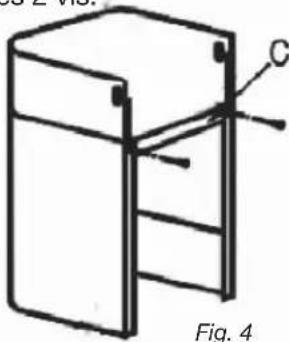

• Percez les 2 trous de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (pièce B fig.1). Fixez l'étrier plat à l'arrière de la cheminée inférieure.

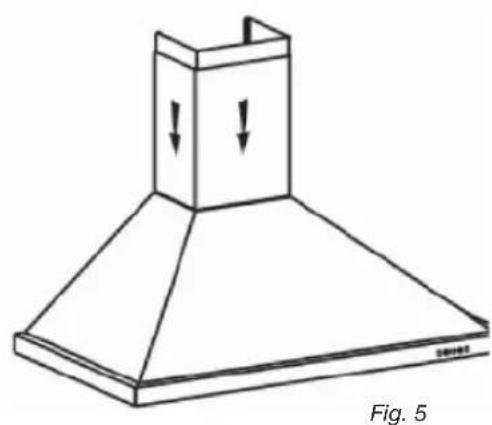

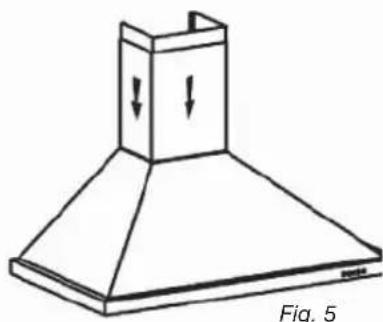

• Posez les 2 cheminées sur la hotte (fig. 5). Raccordez la gaine à la sortie de l'air vers l'extérieur. Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

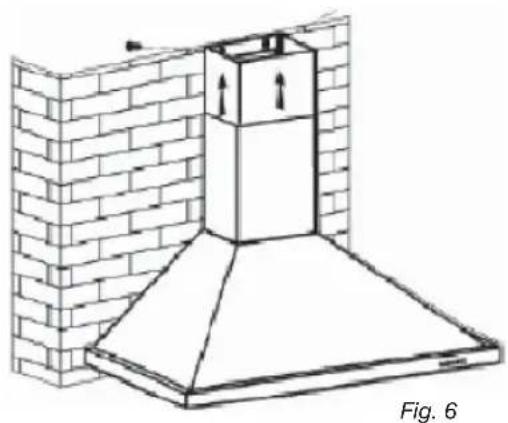

• Soulever la cheminée supérieure jusqu'au plafond et la fixer à l'étrier à l'aide des vis.

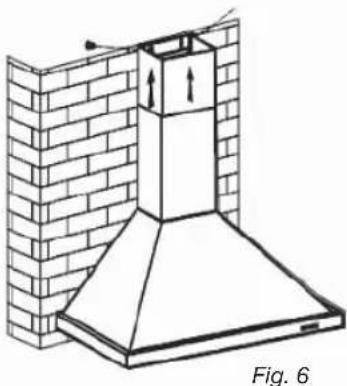

Recyclage

• Calculez la hauteur finale pour fixer l'étrier de support de la cheminée. Tracez les 2 trous à l'endroit adapté. — Percez les 2 trous de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte. Fixez l'étrier plat à l'arrière de la cheminée inférieure.
• Installer l'adaptateur de gaine sur le déflecteur (fig. 8). Raccordez la gaine extensible au déflecteur.
• Posez la cheminée composée de 2 parties sur la hotte (fig. 5).
• Installer le déflecteur (fig. 8) dans la cheminée supérieure au niveau des ouïes d'aération (fig. 6). Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation. — Soulevez la cheminée supérieure jusqu'au plafond et la fixer à l'étrier à l'aide des 2 vis.

Fig. 8

Conseil

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

Attention

Ne pas utiliser d'outils pour enlever le film de protection transparent sur les parois.

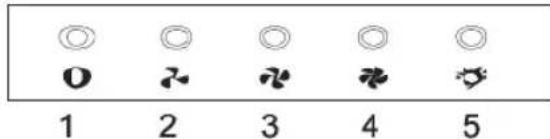

Bouton-poussoir

1. Appuyez sur la touche stop et le moteur s'arrête.
2. Appuyez sur le bouton basse vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à basses vitesses.
3. Appuyez sur le bouton vitesse moyenne, l'avertisseur sonore retentit une fois et le moteur tourne à vitesse moyenne.
4. Appuyez sur le bouton vitesse rapide, l'avertisseur sonore retentit une fois et le moteur tourne à vitesse rapide.
5. Appuyez sur le bouton éclairage et les deux lampes s'allument. Appuyez à nouveau et elles s'éteignent.

Attention

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

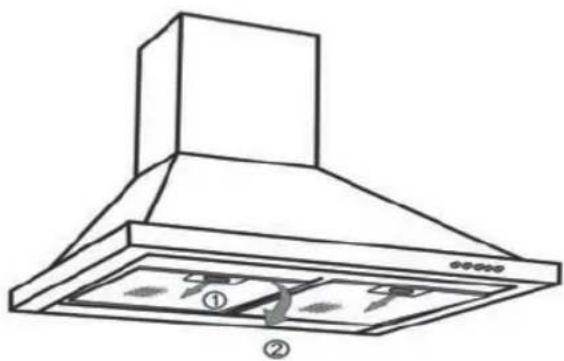

Nettoyage des filtres cassettes

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

-Démontage du filtre cassette

Pivotez la poignée intégrée du filtre cassette.

• Basculez le filtre cassette vers le bas.

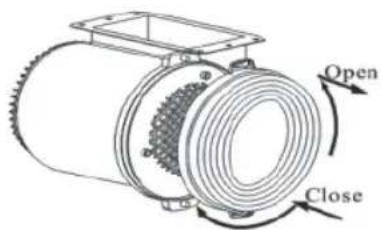

Changement du filtre charbon

Remplacez-le toutes les 120 heures d'utilisation environ.

Retirez les filtres cassettes.

Tourner le filtre charbon pour le retirer.

• Faire l'opération inverse pour remettre un nouveau filtre.
• Remettre les filtres cassettes.

- Nettoyage de la surface exterieure

Pour nettoyer l'extérieur de votre hotte, utilisez de l'eau savonneuse, mais n'utilisez jamais de crèmes à récurer, de détergents corrosifs, ni d'éponge grattoir ou brosse. Essuyez avec un chiffon humide et doux.

Attention avant tout

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

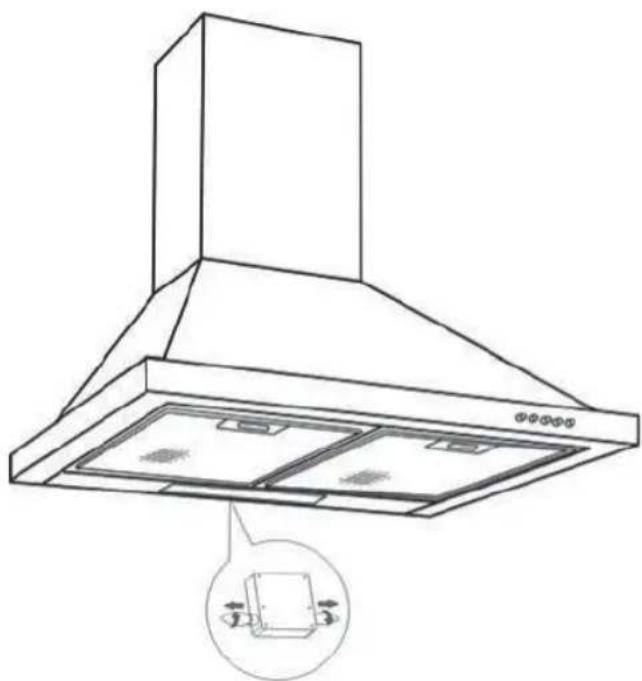

Modèle avec lampe halogène

Retirez le hublot - Changez la lampe halogène - Replacez l'ensemble en effectuant les opérations en sens inverse.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

ENTRETENIR VOTRE APPAREIL

ENTRETIEN... COMMENT PROCEDURE?		PRODUITS/ACCESSIONS A UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce fi Itre retient les vapeurs grasses et les poussières. Il est l'élement assurent une part importante de l'effi cacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale ou des couverts en argent).
Filtre charbon actif	Ce fi Itre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. Commandez ces fi Itres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clarté vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

5/ANOMALIES De fonctionnementfr

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifi ez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffi sant...	Vérifi ez que: • la vitesse moteur sélectionnée est suffi sante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffiSAMMENT aérée pour permettre une prise d'air. • le fi Ittre à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifi ez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

6 / Service apres-vente et relations consommateurs

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualité dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1).

informations, conseils, les points de vente, les spécialistes après-vente.

- Pour communiquer:

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Service Consommateurs FAGOR

BP 9526

95069 Cergy Pontoise Cedex

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détaches certifiées d'origine. PIECE
