MANUAL DE UTILIZADOR CFV80AX FAGOR

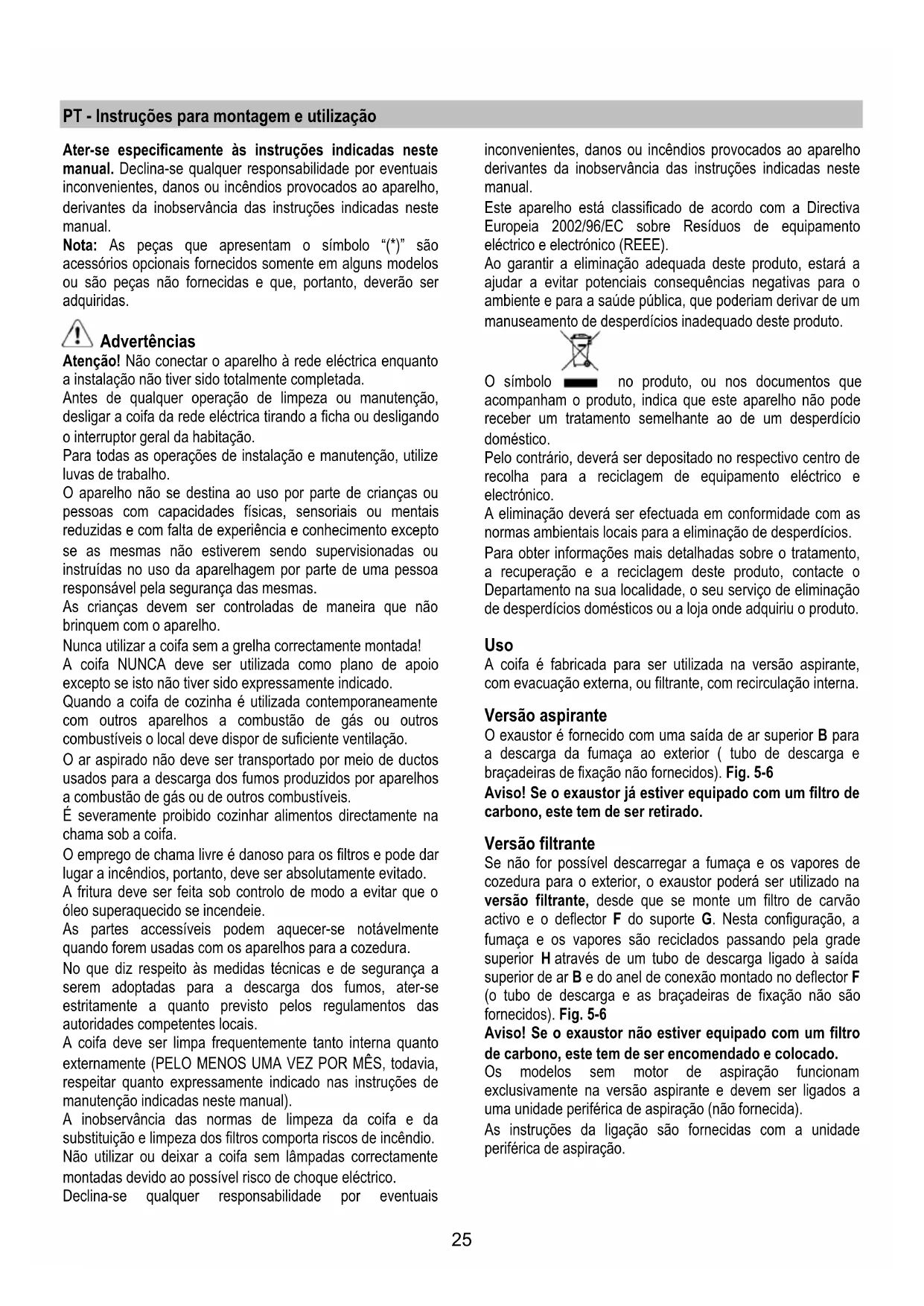

PT Instruções para montagem e utilização

6. Chimenea telescópica

montadas en su sede.25

PT - Instruções para montagem e utilização

Ater-se especificamente às instruções indicadas neste

manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,

derivantes da inobservância das instruções indicadas neste

Nota: As peças que apresentam o símbolo “(*)” são

acessórios opcionais fornecidos somente em alguns modelos

ou são peças não fornecidas e que, portanto, deverão ser

Atenção! Não conectar o aparelho à rede eléctrica enquanto

a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção,

desligar a coifa da rede eléctrica tirando a ficha ou desligando

o interruptor geral da habitação.

Para todas as operações de instalação e manutenção, utilize

O aparelho não se destina ao uso por parte de crianças ou

pessoas com capacidades físicas, sensoriais ou mentais

reduzidas e com falta de experiência e conhecimento excepto

se as mesmas não estiverem sendo supervisionadas ou

instruídas no uso da aparelhagem por parte de uma pessoa

responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não

brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio

excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada contemporaneamente

com outros aparelhos a combustão de gás ou outros

combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos

usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos directamente na

O emprego de chama livre é danoso para os filtros e pode dar

lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o

óleo superaquecido se incendeie.

As partes accessíveis podem aquecer-se notávelmente

quando forem usadas com os aparelhos para a cozedura.

No que diz respeito às medidas técnicas e de segurança a

serem adoptadas para a descarga dos fumos, ater-se

estritamente a quanto previsto pelos regulamentos das

autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto

externamente (PELO MENOS UMA VEZ POR MÊS, todavia,

respeitar quanto expressamente indicado nas instruções de

manutenção indicadas neste manual).

A inobservância das normas de limpeza da coifa e da

substituição e limpeza dos filtros comporta riscos de incêndio.

Não utilizar ou deixar a coifa sem lâmpadas correctamente

montadas devido ao possível risco de choque eléctrico.

Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho

derivantes da inobservância das instruções indicadas neste

Este aparelho está classificado de acordo com a Directiva

Europeia 2002/96/EC sobre Resíduos de equipamento

eléctrico e electrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a

ajudar a evitar potenciais consequências negativas para o

ambiente e para a saúde pública, que poderiam derivar de um

manuseamento de desperdícios inadequado deste produto.

no produto, ou nos documentos que

acompanham o produto, indica que este aparelho não pode

receber um tratamento semelhante ao de um desperdício

Pelo contrário, deverá ser depositado no respectivo centro de

recolha para a reciclagem de equipamento eléctrico e

A eliminação deverá ser efectuada em conformidade com as

normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento,

a recuperação e a reciclagem deste produto, contacte o

Departamento na sua localidade, o seu serviço de eliminação

de desperdícios domésticos ou a loja onde adquiriu o produto.

A coifa é fabricada para ser utilizada na versão aspirante,

com evacuação externa, ou filtrante, com recirculação interna.

O exaustor é fornecido com uma saída de ar superior B para

a descarga da fumaça ao exterior ( tubo de descarga e

braçadeiras de fixação não fornecidos). Fig. 5-6

Aviso! Se o exaustor já estiver equipado com um filtro de

carbono, este tem de ser retirado.

Se não for possível descarregar a fumaça e os vapores de

cozedura para o exterior, o exaustor poderá ser utilizado na

versão filtrante, desde que se monte um filtro de carvão

activo e o deflector F do suporte G. Nesta configuração, a

fumaça e os vapores são reciclados passando pela grade

superior H através de um tubo de descarga ligado à saída

superior de ar B e do anel de conexão montado no deflector F

(o tubo de descarga e as braçadeiras de fixação não são

fornecidos). Fig. 5-6

Aviso! Se o exaustor não estiver equipado com um filtro

de carbono, este tem de ser encomendado e colocado.

Os modelos sem motor de aspiração funcionam

exclusivamente na versão aspirante e devem ser ligados a

uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade

periférica de aspiração.26

A distância mínima entre a superfície de suporte dos

recipientes no dispositivo de cozimento e a parte mais baixa

da coifa não deve ser inferior a 40cm no caso de fogões

eléctricos e 65cm no caso de fogões a gás ou mistos.

Se as instruções de instalação do dispositivo de cozimento a

gás especificarem uma distância maior, deve-se levar em

conta esta indicação.

A tensão de rede deve corresponder à tensão indicada na

etiqueta das características situada no interior da coifa. Se

dotada de ficha, conectar a coifa a uma tomada em

conformidade com as normas vigentes posta em zona

acessível. Se não dotada de ficha (conexão directa à rede) ou

a tomada não se encontra em zona acessível, aplicar um

interruptor bipolar em conformidade com a norma que

assegure a desconexão completa da rede nas condições da

categoria de sobretensão III, conformemente às regras de

Atenção! Antes de conectar novamente o circuito da coifa

com a alimentação de rede e de verificar seu correcto

funcionamento, controlar sempre que o cabo de rede esteja

montado correctamente.

Antes de iniciar com a instalação:

• Verificar que o produto adquirido tenha dimensões

adequadas para a zona escolhida de instalação.

• Para facilitar a instalação, aconselha-se remover

temporariamente os filtros gorduras e as demais partes

permitidas, e efectuar como aqui descrito, a

desmontagem e a montagem.

Este/s deve/m ser remontado/s no fim da instalação.

Para a desmontagem ver parágrafos relativos.

• Tirar o/s filtro/s de carvão activado (*) se fornecidos (ver

também o parágrafo relativo). Este/s deve/m ser

remontado/s somente caso se deseje utilizar a coifa na

• Verificar que dentro da coifa não haja (por motivos de

transporte) material de dotação (por exemplo envelopes

com parafusos (*), garantias (*) etc.), eventualmente tirar

• Se possível desconectar e deslocar a instalação solta ou

fazer correr o vidro abrindo-o de modo a acessar mais

facilmente a parede na parte traseira. Caso contrário,

colocar uma cobertura espessa e protectiva sobre a

bancada e o plano de cozimento para protegê-los contra

danos ou entulho. Seleccionar uma superfície plana para

montar a unidade. Cobrir tal superfície com uma

cobertura de protecção e colocar em seu interior todas

as partes da coifa e as ferramentas.

• Além disso, verificar que nas proximidades da zona de

instalação da coifa (em zona acessível também com a

coifa montada) uma tomada eléctrica se encontre a

disposição e seja possível conectar-se a um dispositivo

de descarga fumos para o externo (somente Versão

• Executar todos os trabalhos de alvenaria necessários

(por ex: instalação de uma tomada eléctrica e/ou tubo

para a passagem do tubo de descarga).

A coifa é dotada de buchas de fixação adequadas à maior

parte das paredes/tectos. Todavia, é necessário interpelar um

técnico qualificado para se certificar quanto à idoneidade dos

materiais em função do tipo de parede/tecto. A parede/tecto

deve ser suficientemente robusta para suportar o peso da

Somente para alguns modelos

Uma chaminé estética pode ser adquirida como acessório

opcional, verificar com o revendedor autorizado se o seu

modelo prevê esta possibilidade.

Aconselha-se instalar a coifa após ter adquirido a chaminé

para verificar com segurança a instalação mais idónea.

Nota: o exaustor pode ser instalado com ou sem chaminé.

• Aplicar 3 faixas adesivas C na parte posterior da coifa.

Traçar uma linha de centro na parede para facilitar a

montagem (1), posicionar a guia do furo de maneira que

a linha central na mesma estampada corresponda à linha

do centro precedentemente desenhada sobrer a parede

e que a parte inferior da grade corresponda à parte

inferior da coifa uma vez montada ( 2 ).

• Fazer dois furos com uma furadeira de 8 mm e fixar os

suportes de sustentação com dois eixos e parafusos a

• Abrir a proteção vapores e remover o filtro antigordura (

ver o relativo parágrafo ).

Fixar o suporte do duto com dois eixos e parafusos a

• Enganchar a coifa ( 5 ), regular a posição da mesma ( 6 /

7 ) e marcar um ponto no interior da coifa para a fixação

definitiva. Tirar a coifa e fazer um furo de diâmetro de 8

mm ( 9 ), inserir o eixo a muro, suspender novamente a

coifa e fixá-la de maneira definitiva com um parafuso ( 10

• Ligar de novo a corrente elétrica ( 11 ) , mas deixar a

coifa desligada do quadro elétrico geral da casa.

• Se a coifa funcionar em versão aspirante, instalar a

flange fornecida no kit acessórios no furo de saída da

coifa ( 12A - versão aspirante – instalar também um

tubo de evacuação dos fumos de dimensões apropriadas

) ao invés do defletor (12F1 ou 12F2 – versão filtrante ).

• Remontar o filtro antigordura e fechar a proteção

Atenção! Se a coifa for usada na versão aspirante, tirar,

se fornecido no kit acessórios, o filtro de carvões ativos e

os elementos de fixação ( sobre a parte posterior do

filtro antigordura -ver o relativo parágrafo ).

Se a coifa vier usada na versão filtrante, controlar que o

filtro de carvões ativos tenha sido já montado na parte

posterior do filtro antigordura ou, em caso contrário,

comprar-lo e instalar-lo.

• Instalar e fixar a tampa superior com 3 parafusos ( 13 ).

14a ) ao suporte ( 14b ) com dois

• Fazer correr a seção inferior do duto no interior da

própria sede no ponto mais alto da coifa.

Descrição do exaustor

1. Painel de controlo

3. Puxador para libertar o filtro antigordura

4. Lâmpada de halogéneos

5. Protecção contra os vapores

6. Chaminé telescópica

7. Saída do ar (só para a utilização na versão filtrante)

Usar a potência de aspiração no caso de uma maior

concentração de vapores de cozimento. Aconselhamos ligar a

aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la

em funcionamento por aproximadamente 15 minutos após o

término do cozimento.

DCBAE A. botão ON/OFF luzes

B. botão OFF/ON aspiração e seleção da potência mínima

B+C. botão de seleção da potência de aspiração média

B+D. botão de seleção da potência de aspiração máxima

E. lâmpada piloto de funcionamento (prevista no modelo com

Atenção! Antes de qualquer operação de limpeza ou

manutenção, desconectar a coifa da rede eléctrica tirando

a tomada ou desligando o interruptor geral da habitação.

A coifa deve ser limpa freqüentemente, interna e

externamente (pelo menos com a mesma frequência com a

qual se efectua a manutenção dos filtros gorduras).

Para a limpeza use um pano humedecido com detergentes

líquidos neutros. Evite o uso de produtos contendo abrasivos.

Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do

filtro pode provocar riscos de incêndio.

O fabricante declina toda e qualquer responsabilidade pelos

danos ao motor ou decorrentes de incêndio, provocados por

uma manutenção inadequada ou pelo não cumprimento das

indicações de segurança citadas anteriormente.

O anteparo vapores sempre deve ser deixado fechado e

somente deve ser aberto em caso de manutenção (por

exemplo: Limpeza ou substituição dos filtros).

Abertura do anteparo vapores:

Pressionar firmemente a parte inferior do anteparo vapores,

após o desengate acompanhá-lo para cima.

Fechamento do anteparo vapores:

Acompanhar o anteparo vapores para baixo, pressionar

firmemente e controlar que o engate tenha ocorrido.

Capta as partículas de gordura derivantes do cozimento.

Deve ser limpo uma vez por mês com detergentes não

agressivos, manualmente ou em máquina de lavar louça a

baixas temperaturas e com ciclo breve.

Apesar do filtro metálico para a gordura poder perder cor com

as lavagens na máquina da loiça, as suas características de

filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de

libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a

O filtro de carvão pode ser lavado de dois em dois meses em

água quente e detergentes adequados ou em máquina de

lavar louça a 65 °C (para a lavagem em máquina, utilize o

ciclo completo sem colocar outra loiça na máquina).

Tire a água em excesso tomando cuidado para não estragar o

filtro. Em seguida, tire o pano posto no interior da estrutura de

plástico e deixe-o secar definitivamente no forno durante 10

Instalar o filtro de carvão activado na parte traseira do

filtro gorduras e fixar com dois pinos.

Atenção! Os pinos estão incluídos na embalagem do

filtro de carvão activado e não na coifa.

• Para desmontar o filtro proceder em sentido inverso.

Substituição das lâmpadas

Desligar o aparelho da rede eléctrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que

1. Extraia a protecção servindo-se de uma pequena chave

de parafuso ou ferramenta semelhante como alavanca.

2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogéneo de 12V -

20W max - G4, tomando o cuidado para não as tocar com

3. Feche a cobertura (fixação por encaixe).

Se a iluminação não funcionar, verifique se as lâmpadas

foram correctamente instaladas na sua sede antes de chamar

a assistência técnica.28

CS - Návod na montáž a používání
