Type de produit	Hotte décorative
Marque	Fagor
Modèle	9 CFM 90 N
Largeur (cm)	90
Hauteur minimale (cm)	65-75 (distance recommandée entre table et hotte)
Dimensions du conduit (mm)	6
Poids approximatif (kg)	15-20
Alimentation	220-240 V ~ 50 Hz
Nombre de vitesses	3 (Petite, Moyenne, Grande)
Fonction 24 heures	Oui (veille avec affichage horloge)
Éclairage	Oui (ampoule standard, remplaçable)
Type de filtres	Filtres à graisse métalliques lavables + filtre à charbon actif (optionnel)
Nettoyage des filtres à graisse	Lavage en lave-vaisselle à 60°C ou à la main avec détergent doux
Remplacement filtre à charbon	Tous les 3 à 6 mois selon usage
Consignes de sécurité	Débrancher avant entretien ; ne pas flamber sous la hotte ; aérer la pièce en cas d'utilisation simultanée d'appareils à combustion
Installation	Par un électricien agréé ; écart minimal de 65-75 cm entre table et hotte
Pièces détachées	Filtres, ampoule : disponibles chez revendeur
Service après-vente	Fagor Service Consommateurs : 0892 02 88 07
Garantie	Standard (selon conditions du revendeur)

FOIRE AUX QUESTIONS - 9 CFM 90 N FAGOR

Quelle est la distance minimale entre la table de cuisson et la hotte ?

La distance recommandée est de 65 à 75 cm (26-30 pouces) pour un rendement d'aspiration optimal.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse peuvent être lavés au lave-vaisselle à 60°C ou à la main dans de l'eau chaude (40-50°C) avec du détergent liquide. Évitez les produits abrasifs.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif (optionnel) doit être remplacé tous les 3 à 6 mois selon l'intensité d'utilisation. Il n'est ni lavable ni recyclable.

Comment changer l'ampoule de la hotte ?

Retirez le cache et le hublot, puis remplacez l'ampoule grillée par une neuve. Remettez en place le hublot et le cache.

La hotte ne fonctionne plus, que faire ?

Vérifiez l'alimentation électrique, qu'une vitesse a été sélectionnée, et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel agréé.

Puis-je utiliser la hotte au-dessus d'un feu à bois ou charbon ?

Non, le fonctionnement au-dessus d'un foyer à combustible (bois, charbon) n'est pas autorisé pour des raisons de sécurité.

Comment régler l'horloge de la hotte ?

Appuyez sur la touche 'horloge' pendant 2-5 secondes. Les heures clignotent : réglez avec les touches +/-, puis validez. Répétez pour les minutes.

Que faire en cas d'odeurs persistantes malgré la hotte ?

Vérifiez que le filtre à charbon actif n'est pas saturé et que la pièce est suffisamment aérée. Assurez-vous que la vitesse sélectionnée est adaptée.

La hotte peut-elle être installée en version recyclage ?

Oui, notamment si la cuisine est chauffée par un appareil raccordé à une cheminée. Dans ce cas, utilisez un filtre à charbon actif.

Où trouver les pièces détachées pour ma hotte Fagor ?

Les pièces détachées (filtres, ampoules) sont disponibles chez votre revendeur habituel. Référez-vous à la plaque signalétique à l'intérieur de la hotte.

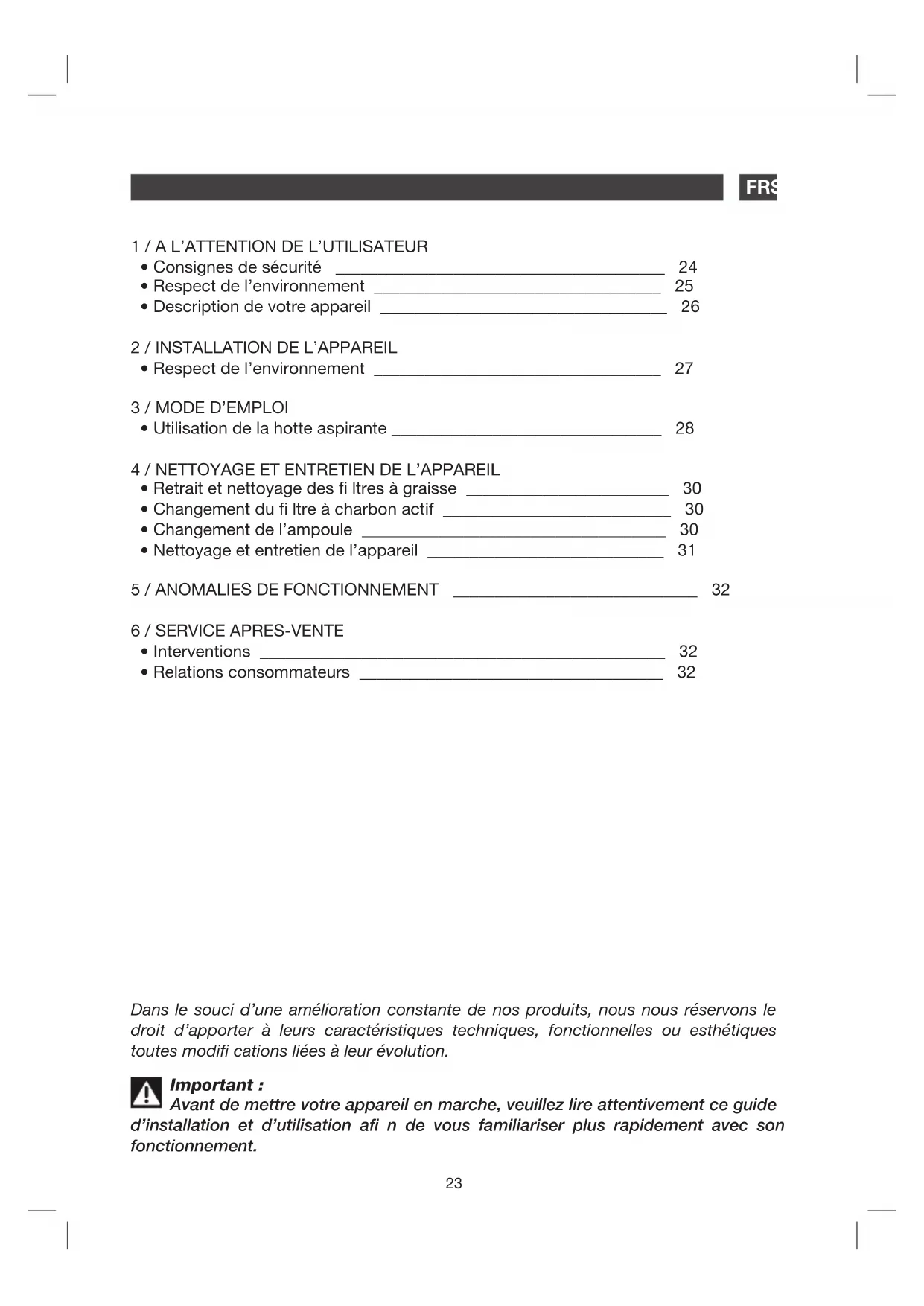

MODE D'EMPLOI 9 CFM 90 N FAGOR

• Consignes de sécurité 24
• Respect de l'environnement 25
  Description de votre apparéil 26

2 / INSTALLATION DE L'APPAREIL

• Respect de l'environnement 27

3/MODED'EMPLOI

• Utilisation de la hotte aspirante 28

4 / NETTOYAGE ET ENTRETIEN DE L'APPAREIL

• Retrait et nettoyage des fi Itres a graisse 30
• Changement du fi Itre à charbon actif 30
  Changement de I'ampoule 30
  -Nettoyage et entretien de I'appareil 31

5/ANOMALIES DE FONCTIONNEMENT 32

6 / SERVICE APRES-VENTE

Interventions 32
- Relations consommateurs 32

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifi cations liées à leur évolution.

Important :Avant de me

Avant de mettre votre apparéil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation api n de vous familiariser plus rapidement avec son fonctionnement.

1 / A L'ATTENTION DE L'UTILISATEURFR

Important

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez- vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'instructor et d'utiliser votre apparéil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

CONSIGNES DE SECURITÉ

— Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.
Cet apparéil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l' apparéil.
— A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Véri fi ez son aspect général. Faites les éventre- lles réserves par écrit sur le bon de livreison dont vous gardez un exemplaire.
- Voiture appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fi ns commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a eté concu.
- Ne modifi ez pas ou n'essayer pas de modifi er les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
— Débranche toujours la hotte avant de procéder à son nettoyage ou à son entretien.
Aérez convenablement la piece en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci ai n que la hotte n'aspire pas les gaz de combustion.

• Il est interdit de fl amber des mets ou de faire fonctionner des foyers gaz sans recipients de cuisson, au dessous de la hotte (les fl ammes aspirées risqueraient de détériorer l'appareil).
• Les fritures effectuees sous l'appareil doit faire I'objet d'une surveillance constante. Les huiles et graisses portees a tres haute tempereature peuvent prender feu.
• Respectez la fréquence de nettoyage et de remplacement des fi Itres. L'accumulation de dépôts deGRAISSERISQUE d'occasionner un incendie.
• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparreil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthetiques toutes modifi cations de leurs caractéristiques liées à l'évolution technique.
• Afi n de retrouver aisément à l'venir les références de votre apparéil, nous vous conseillons de les notes en page "Service Àpres-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).

Attention

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poèle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes. Une ventilation convenable de la piece doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

1 / A L'ATTENTION DE L'UTILISATEUR FR

- RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs Municipaux prévus à cet effet.
• Notre apparéil contient également de nombreux matériel aux recyclables. Il est donc marqué de ce logo affin de vous indiquer que les apparéils usages ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les valeurs conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques etlectroniques.

Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparèils usages les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention L'installation

Attention Avant la première utilisation du fi Itre cassette, retirez le fi lm de protection.

1 / A L'ATTENTION DE L'UTILISATEURFR

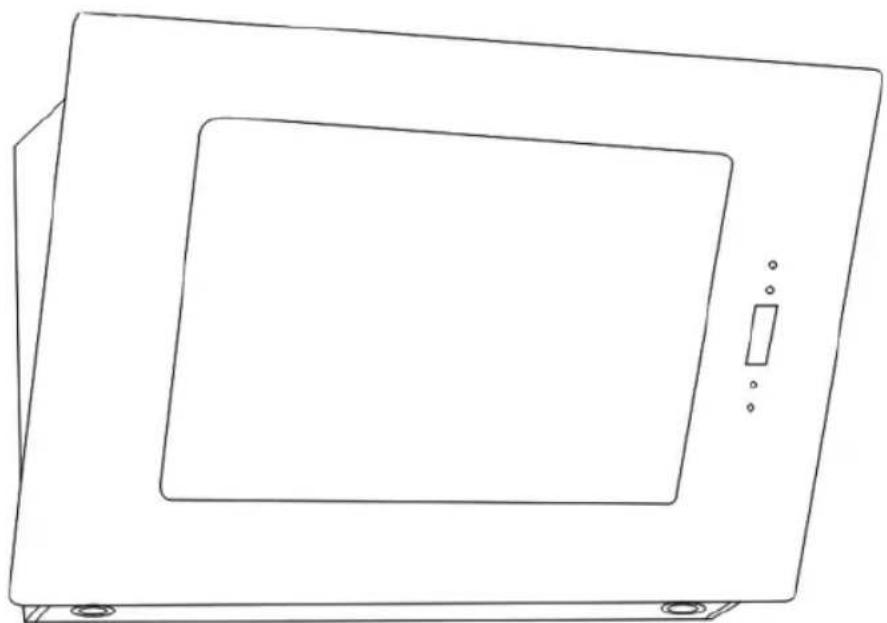

DESCRIPTION DE VOTRE APPAREIL

2 / INSTALLATION DE L'APPAREIL FR

- RESPECT DE L'ENVIRONNEMENT

• Veillez à respecter un écart minimum de 65-75 cm (26-30 pouces) entre la table de cuisson et la hotte aspirante, pour un rendement d'aspiration performant. Voir Image 1.
  Fixez l'ancrage à l'endetroit correspondant, en veillant à bien l'aligner. Voir Image 2.
• Introduisez le tube rallonge dans la hotter.
  Voir Image 3.
• Accrochez la hotte à l'ancrage et ajustez sa hauteur et sa verticalité à l'aide des vis de réglage. Fixez le corps de la hotte à l'aide de la vis de fi xation. Voir Image 4.

Remarque Les deux

Les deux conduits d'évacuation de l'air vers l'extérieur, de 6 mm de diamètre, se trouvent à l'arrière de la carcasse.

A Remarque

Cet apparéil doit être installé par un électricien agréé ou du personnel qualifi é.

• L'air vicié ne doit jamais être evacué vers une cheminée en service rejetant des fumées ou des gaz de combustion. Ne pas y raccorder les conduits d'évacuation.
• Les conduits ne doivent comporter aucun coude prononcé supérieur à 120^ . Évacuer l'air vicié de préférence horizontally vers le haut ou directement à l'air libre par traversée du mur extérieur.
  — Une fois la hotte installée, vérifi ez qu'elle soit bien nivelée, afin d'eviter l'accumulation de graisse à l'intérieur. Voir Image 5.

Image 1

Image 2

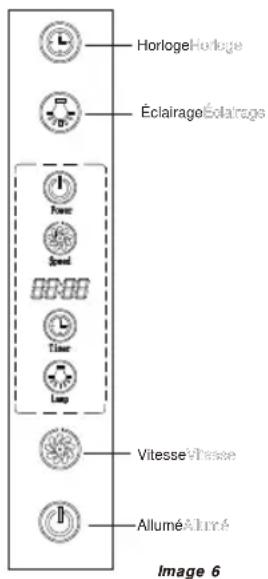

Bandeau de commande. Voir Image 6.

1. Branchez la hotte: l'éclairage postérieur s'allume. La « fonction 24 heures » est affichée mais l'appareil est étéint, en position de veille. Si l'appareil n'est pas enclenché, l'éclairage postérieur se désactive automatiquement après 30 secondes.
2. Appuyez une fois sur la touche " et l'éclairage s'allumera . Appuyez a nouveau sur la touche " et l'éclairages 'eteindra.

3. ÀpRES avoir allumé l'appareil " , vous pouvez désirir la vitesse : Petite, Moyenne ou Grande.

4. Appuyez une fois sur la touche " , le moteur commencerà à tourner à PETITE vitesse.

5. Appuyez à nouveau sur la touche " et le moteur commencerà à tourné à MOYENNE vitesse.
   Appuyez encore une fois sur la touche et le moteur commencer a tourner à GRANDE vitesse.
   — Lorsque l'appareil est en fonctionnement, vous pouvez appuyer sur la touche" "autant de fois que désire pour modifi er la vitesse de ventilation: « PETITE- MOYENNE-GRANDE » , successivement.

1. Appuyez une fois sur la touche " et le moteur commencerà tourné à la dernière vitesse utilisée. Appuyez à nouveau sur la touche " et le moteur s'arrête.
2. Vous pouvez régler l'heure à l'aide de la touche “L'écran affi che par défaut 12:00. Si la hotte est débranchée, l'horloge revient automatiquement à 12:00 et il vous faudra à nouveau régler l'heure.

3 / MODE D'EMPLOI FR

Lorsque la touche et la touche ne sont pas activees, la touche "permet de regler l'heure.

Appuyez sur la touche " ⑨ pendant 2-5 secondes, l'écran affi chera 88:88 et les deux premiers chiffres clignoteront. Appuyez sur la touche " " pour passer au chiffre supérieur et appuyez sur " pour passer au chiffre inférieur. Le temps augmente d'1 heures chaque fois que vous appuyez sur la touche (23 maximum). Audela de 23, la touche " " ne fonctionne pas. Si le chiffre affi che est 00, la touche " " ne fonctionne pas.

• Appuyez une deuxième fois sur la touche “ 心 ”. Les deux derniers chiffres de “88:88” clignoteront. Appuyez sur la touche ““ pour passer au chiffre supérieur et appuyez sur la touche ” “pour passer au chiffre inférieur. Le temps augmentera d'1 minute chaque fois que vous appuyez sur la touche (59 maximum). Au-delà de 59, la touche ” “ne fonctionne pas. Si le chiffe affi ché est 00, la touche ” “ne fonctionne pas. - Appuyez une troisième fois sur la touche ““ pour valider l'heure seLECTIONnée.

• Appuyez sur la touche "⑨" pendant 2-5 secondes pour régler l'heure. Appuyez une deuxième fois pour régler les minutes. Appuyez une troisième fois pour valider l'heure sélectionnée. Vous pouvez modifier l'heure autant de fois que désiré (à condition d'avoir préalablement enforcé la touche pendant plus de 2 secondes).

4 / NETTOYAGE ET ENTRETIEN DE L'APPAREILFR

- RETRAIT ET NETTOYAGE DES FILTRES À GRAISSE

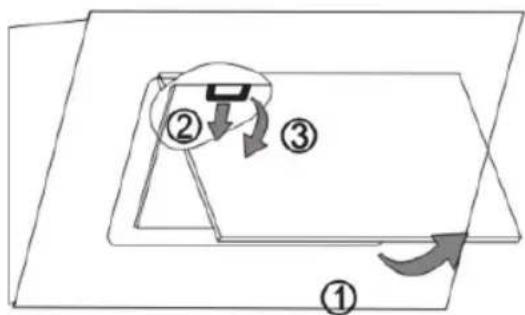

• Retirez les filtrres, tel qu'indiqué sur l'Image 7.

—Vous pouvez nettoyer les fi Itres comme suit:

1. Plongez les fi Itres a graisse dans de I'eau chaude (40-50 degrés) contenant du détergeant liquide et laissez tremper durant environ 3 minutes. Au besoin, frottez légèrement avec une Brosse douce, en veillant à ne pas endommager les fi Itres.

2. Vous pouvez les laver en lave-vaisselle, à 60^ de température.

3. Ne pas utiliser de produits abrasifs, pour éviter d'endommager l'appareil.

Attention

Débranche l'appareil avant de procéson nettoyage.

Image 7

- CHANGEMENT DU FILTRE À CHARBON ACTIF (OPTIONNEL). VOIR IMAGE 8

— Retirez les fi Itres à graisse. Voir Image 7.

—Le fi Itre a charbon actif (Imagc 8) se trouve a l'extrimite du moteur. Tournez le fi Itre dans le sens contraire des aiguilles d'une montre pour le devisser complètement.

• Procedez à l'inverse pour installer le nouveau fi Itre à charbon actif.

Attention:

Les fi Itres a charbon actif ne sont ni

lavables ni recyclables. Ils doivent être remplacés tous les trois ou six mois, en fonction de leur usage plus ou moins intensif.

- CHANGEMENT DE L'AMPOULE

Retirez le cache et le hublot et ensuite l'ampoule grillée. Voir Image 9.

Introduisez une nouvelle ampoule et remettez en place le hublot et le cache.

Image 8

Image 9

4 / NETTOYAGE ET ENTRETIEN DE L'APPAREIL FR

Attention :

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension, soit en débranchant la prise de courant, soit en actionnant le disjoncteur/fusible.

ENTRETENIR L'APPAREIL

ENTRETIEN	QUE	FAIRE PRODUITS / ACCESSIONS À UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre à graisse	Ce fi litre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'effi cacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire.	Utilisez un nettoyant menager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaiselle en position verticale (ne pasmettre en contact avec de la vaiselle sale ou des couverts en argent).
Filtre à charbon actif	Ce fi litre retient les odeurs et doit être changé au moins une fois par an en fonction de votre utilisation. Commandez ces fi Itres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparèils electroménagers et de vos cuisines.

Vous les trouvrez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

5/ANOMALIES DE FONCTIONNEMENTFR

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifi ez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffi sant...	Vérifi ez que: • la vitesse moteur sélectionnée est suffi sante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffiSAMMENT aérée pour permettre une prise d'air. • le fi Itre à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifi ez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

6 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURSF

- INTERVENTIONS

Les éventuelles interventions sur votre apparéil doivent être effectuées par un professionnel qualité dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type, numéro de série).

PIÉCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détaches certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :
  informations, conseils, les points de vente, les spécialistes après-vente.
• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs FAGOR BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 07*

0.34 TTO / min a partir d'un poste fice
