Classic 1 - Gril DOMETIC - Bezplatný návod na obsluhu

Typ produktu	Prenosný plynový gril
Značka	Dometic
Model	Classic 1
Napájanie	Skvapalnený plyn (propán/bután) kategória I3
Pripojovací tlak	30 mbar alebo 50 mbar podľa variantu
Spotreba plynu	385 g/h
Výkon horáka	5300 W
Počet varných platní	3
Rozmery (zatvorené)	620 x 128 x 288 mm
Hmotnosť	10 kg
Hlavný materiál	Nehrdzavejúca oceľ (horák), plast (kufrík)
Použitie	Iba vonku
Pripojenie	Plynová fľaša alebo plynová prípojka karavanu
Súčasťou balenia	Kufrík, rožeň, klešte na mäso, záchytná nádoba, rošt
Voliteľné príslušenstvo	Taniere, grilovacie koše, motor na gril, ochranný kryt
Bezpečnosť	Automatické vypnutie nešpecifikované; používať vonku, vyhýbať sa únikom
Údržba a čistenie	Čistenie jemnými prostriedkami, nepoužívať parný čistič
Záruka	Zákonná záruka (lehota nešpecifikovaná)
Certifikácia	CE

Často kladené otázky - Classic 1 DOMETIC

Ako zostaviť gril Dometic Classic 1 ?

Upevnite nohy, namontujte bočné časti tak, že ich zavesíte a potom sklopíte, vložte záchytnú nádobu s roštom a umiestnite horák posunutím vstrekovača až do zapadnutia. Podrobnosti nájdete v návode.

Aký typ plynu použiť ?

Používajte výhradne skvapalnený plyn kategórie I3 (propán alebo bután). Skontrolujte, či výstupný tlak zodpovedá údaju na typovom štítku (30 alebo 50 mbar).

Ako pripojiť gril k plynovej fľaši ?

Umiestnite fľašu aspoň 50 cm od grilu, zatvorte ventil, naskrutkujte redukčný ventil na fľašu, potom pripojte hadicu k vstrekovaču. Skontrolujte tesnosť mydlovou vodou.

Môžem tento gril používať v interiéri ?

Nie, gril sa musí používať vonku výhradne. V interiéri hrozí riziko udusenia nedostatkom kyslíka a nahromadenia plynu.

Ako zapáliť gril ?

Otvorte prívod plynu, potom ihneď zapáľte horák pri výstupných otvoroch dlhou zápalkou alebo zapaľovačom. Rýchlo stiahnite ruku, akonáhle horák horí.

Čo robiť, ak cítim zápach plynu ?

Ihneď zatvorte ventil na plynovej fľaši a neotvárajte ho, kým nie je únik opravený. Nikdy nepoužívajte plameň na zistenie úniku. Skontrolujte spoje mydlovou vodou.

Ako vyčistiť gril ?

Nechajte spotrebič vychladnúť, potom vyčistite povrchy jemným čistiacim prostriedkom. Nepoužívajte ostré predmety ani parný čistič. Pred uložením do kufríka osušte.

Aké príslušenstvo je k dispozícii ?

Taniere na grilovanie, grilovací kôš, motor na gril (na batérie alebo sieť) a ochranný kryt sú k dispozícii samostatne. Pozrite si čísla položiek v návode.

Ako uskladniť gril po použití ?

Odpojte prívod plynu, nechajte úplne vychladnúť, rozoberte časti, vyčistite ich, potom všetko uložte do kufríka a zatvorte ho uzatváracím mechanizmom.

Čo robiť, ak sa horák nezapáli ?

Skontrolujte, či je otvorený prívod plynu, či hadica nie je zlomená alebo poškodená a či je vstrekovač správne zapadnutý. Ak problém pretrváva, obráťte sa na odborníka. Nepokúšajte sa sami upravovať horák.

NÁVOD NA OBSLUHU Classic 1 DOMETIC

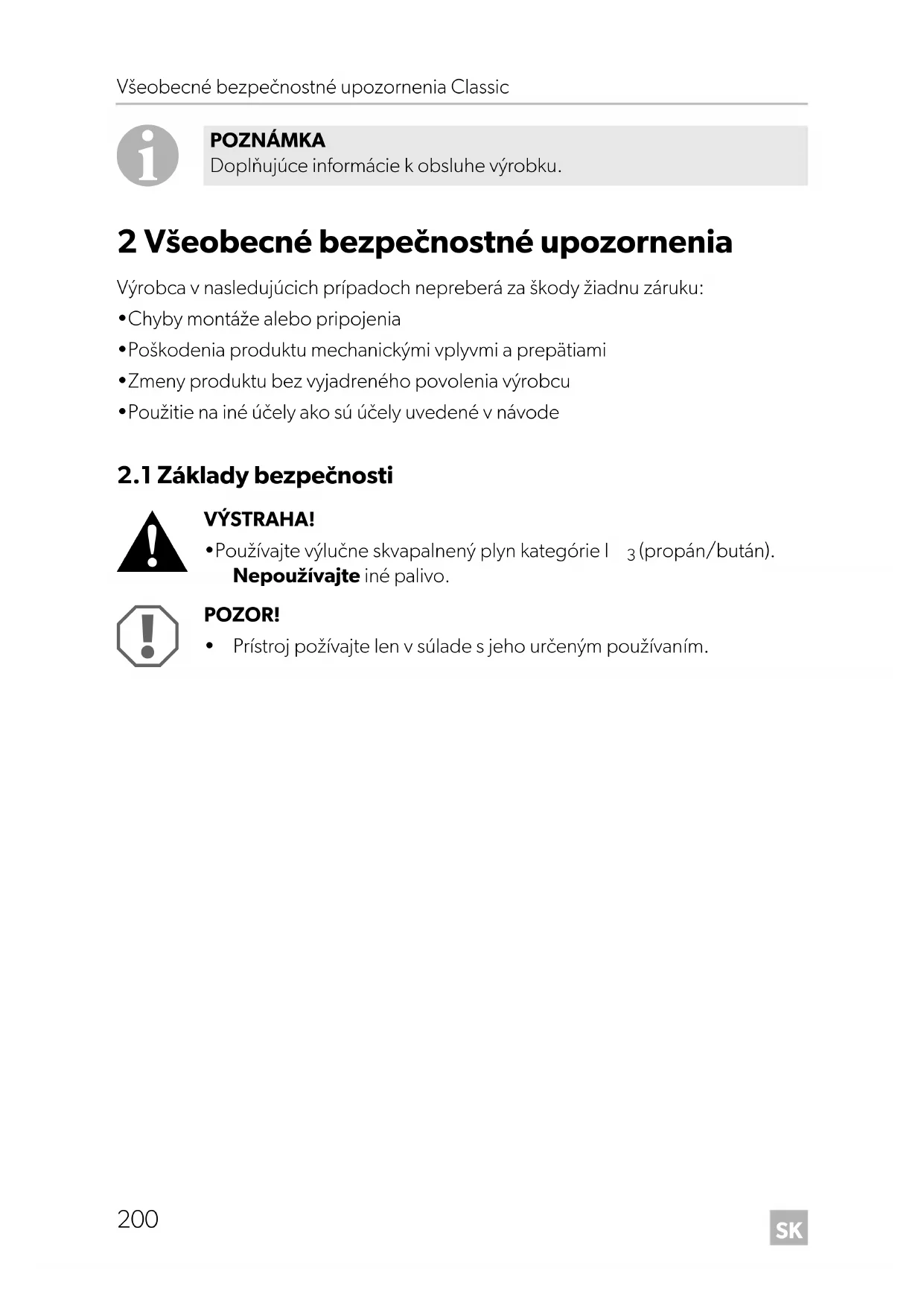

Chyby montáže alebo pripojenia - Poškodenia produktu mechanickými vplyvmi a prepätiami - Zmeny produktu bez vyjadreného povolenia výrobcu - Použitie na iné účely ako sú účely uvedené v návode

Nepoužívajte iné palivo.

POZOR!

• Prístroj používajte len v súlade s jeho určeným používaním.

2.2 Bezpečnosť pri manipulácii so skvapalneným plynom

VÝSTRAHA!

• Horľavé látky udržiavajte v bezpečnej vzdialenosti od vyhrievacích a varných prístrojov a iných zdrojov svetla a tepla.
• Porovnajte údaje o tlaku na typovom štítku s údajmi o tlaku na fľaši s propánom alebo butánom.
• Fľaše so skvapalneným plynom nikdy neuchovávajte na nevetraných miestach alebo pod úrovňou podlahy (lievikovité priehlbne v zemi).
• Fľaše so skvapalneným plynom chráňte pred priamym slnečným žiarením. Teplota nesmie presiahnuť 50°C

2.3 Bezpečnosť pri prevádzke prístroja

VÝSTRAHA!

- Nebezpečenstvo udusenia!

Prístroj používajte výlučne v exteriéri.

• Ak zacítite zápach plynu:
• Zatvorte ventil fľaše s plynom a nechajte ho zatvorený až dovtedy, kým sa chyba neodstráni.
• Nikdy sa nepokúšajte zisťovať netesnosť otvoreným plameňom.
• Prístroj smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnosťami a vedomosťami, keď sú pod dozorom alebo keď boli poučené o bezpečnom používaní prístroja a keď chápu, aké riziká z toho vyplývajú.

Dohliadajte na deti, aby sa nehrali s prístrojom. - Prístroj počas prevádzky nikdy nenechávajte dlhší čas bez dozoru. - Používajte dlhé zápalky alebo vhodný zapaľovač. Počas zapaľovania pozerajte na otvory na výstup plynu. Horák nezapaľujte bez priameho zrakového kontaktu.

Hneď po zapálení horáka odtiahnite rýchlo ruku preč.

Pri používaní kufríkového grilu nenoste odstávajúce odevy.

Nenoste voľne visiace časti odevu, ktoré by mohli zachytiť oheň.

• Prv než sa kufríkového grilu dotknete holými rukami, nechajte ho vychladnúť na teplotu okolia.
• Pórovité alebo poškodené hadice okamžite vymeňte.

• Nikdy nevykonávajte zmeny na dýzach, injektoroch alebo horákoch.

POZOR!

• Nikdy nepoužívajte rošt bez zachytávacej misky.
• Horúce časti prístroja by nemali prísť do styku s tukom, vodou alebo inými tekutinami.
• Prístroj nikdy neprepravujte, keď je horúci.
• Používajte len hrnce a panvice s rovným dnom a priemerom 10 až 20 cm.
• Pri varení dávajte pozor, aby hrnce a panvice stáli bezpečne. Rukoväte hrncov alebo panvíc nikdy nenechávajte vyčnievať z kufríkového grilu. Rukoväte otočte dovnútra. Zníži sa tak nebezpečenstvo vliatia/vysypania, vznietenia zápalných materiálov a ťažkých popálenín.
• Pri ohrievaní masti alebo oleja postupujte opatrne. Masť a olej sa môžu pri príliš vysokej teplote vznietiť.
• Aby ste zabránili vzniku pary, používajte len suchú chňapku. Namiesto chňapky nepoužívajte uteráky alebo podobne, pretože by mohli zachytiť oheň.
• Kufríkový gril nikdy neprevádzkujte bez dozoru. Hrnce s kypiacim obsahom môžu spôsobiť dym a požiar.

3 Obsah dodávky

Množstvo Označenie

1 Horák s varnou zónou 2 2 Injektor (na horáku) 3 1 Zachytávacia miska s roštom 4 1 Držiak grilovacieho roštu 5 4 Nožičky 6 1 Grilovací rošt

7 2

S V

8 1 Kufor 9 1 Rúčka na prenášanie 10 1 Uzáver 11 2 Bočné časti - 2 Skrutky s maticami M3 - 1 Skrutka a matica M4 - 1 Návod na obsluhu

4 Príslušenstvo

Kufríkový gril sa nesmie používať v uzavretých priestoroch (napr. stan, veranda stanu). Prv než postavíte kufríkový gril do stanu alebo na verandu stanu, nechajte ho vychladnúť.

6 Technický opis

Kufríkový gril sa dá rozložiť a jednoducho preniesť. Všetky časti majú svoje miesto v kufríku.

Ako palivo sa používa skvapalnený plyn kategórie l₃ (propán/bután).

Prípustný tlak plynu nájdete na typovom štítku na dolnej časti kufra.

Varianty prístroja na pripojenie k fľašiam s plynom sa musia prevádzkovať s redukčným tlakovým ventilom.

Používajte len redukčné tlakové ventily predpísané a povolené vo vašej krajine.

VÝSTRAHA! Nebezpečenstvo poranenia!

Výstupný tlak redukčného tlakového ventilu sa musí v každom prípade zhodovať s pripájacím tlakom (tlak plynu) kufríkového grilu.

• Použite vhodnú plynovú hadicu a redukčný tlakový ventil (obidva sú súčasťou dodávky).
• Pripojte redukčný tlakový ventil k voľnému koncu plynovej hadice.

Len pri pripojení k plynovým zásuvkám: Použite vhodnú plynovú hadicu a redukčný tlakový ventil (nie je súčasťou dodávky). Pripojte plynovú hadicu k injektoru (2).

Tabuľka - adaptér

POZOR! Nebezpečenstvo poškodenia!

Riadna prevádzka je možná len s adaptérom dodaným výrobcom (č. výrobku 9103300168 alebo 9103300169). V prípade otázok sa obráťte na pobočku výrobcu vo vašej krajine (adresy pozri na zadnej strane).

Krajina Adaptér

D A CH

9103300168

DK E FIN N RUS S

Zvyšok Európy 9103300169

8 Používanie kufríkového grilu

8.1 Inštalácia kufríkového grilu

Pri výbere miesta inštalácie dodržiavajte nasledovné pokyny:

• Postavte kufríkový gril v exteriéri na dobre vetranom mieste. Miesto nesmie byť v dolinke, aby sa tam nezhromažďoval plyn.
• Podklad musí byť pevný, rovný a stabilný. Kufríkový gril musí byť chránený pred vetrom.
• Kufríkový gril nesmie nikdy stáť v blízkosti ľahko zápalných materiálov, ani počas ochladzovania. Dodržiavajte minimálnu vzdialenosť 20 cm.
• Rešpektujte bezpečnostné upozornenia, pozri kap. „Bezpečnosť pri manipulácii so skvapalneným plynom" na strane 201.

Postupujte nasledovne (obr. 2, strana 3):

Otvorte uzáver a rozložte kufor (1). Vyberte jednotlivé časti a dajte ich nabok. Nožičky (2) pevne priskrutkujte na dolnú časť kufra. Montáž bočných častí:

Zaveste bočnú časť (3) do zárezu v hornej časti kufra (1) (A). - Skopte ju dopredu. Zakvačte bočné časti prednej strany dolnej časti kufra (B).

POZOR!

Prístroj nepoužívajte nikdy bez zachytávacej misky. Bez zachytávacej misky sa môžu upozorňujúce štítky na dolnej časti kufra znečistiť, poškodiť teplom a môžu sa stať nečitateľnými.

Zasuňte rošt vždy spolu so zachytávacou miskou (4) do želanej výšky. V prípade potreby vsuňte grilovací rošt (5) do vedenia bočných častí.

8.2 Montáž horáka

Postupujte nasledovne (obr. 2, strana 3):

Položte horák (7) na bočné časti. Zasuňte injektor (6) do horáka (7) tak, aby počuteľne zapadol.

8.3 Pripojenie kufríkového grilu k fľaši plynom

VÝSTRAHA! Nebezpečenstvo poranenia!

• Používajte len plynové fľaše s propánom alebo butánom s preskúšaným redukčným tlakovým ventilom a vchodnou hlavou.
• Porovnajte údaje o tlaku na typovom štítku s údajmi o tlaku na redukčnom tlakovom ventile.

Postupujte nasledovne (obr. 3, strana 4):

Postavte fľašu s plynom (1) zvislo a v minimálnej vzdialenosti 50 cm od kufríkového grilu.

Skontrolujte, či je ventil (2) fľaše s plynom pripojený. Zaskrutkujte pevne rukou redukčný tlakový ventil (3) na fľaši s plynom. Dávajte pozor, aby

- sa plynová hadica nezasekla alebo nezalomila, - plynová hadica bola v bezpečnej vzdialenosti od horáka.

8.4 Pripojenie kufríkového grilu k plynovej zásuvke

Vsunte plynovú hadicu do plynovej zásuvky. Dávajte pozor, aby

sa plynová hadica nezasekla alebo nezlomila, a aby bola v bezpečnej vzdialenosti od horáka.

Po pripojení prístroja k zdroju plynu skontrolujte tesnosť plynového vedenia pomocou penivého prostriedku, napr. mydlového lúhu.

8.5 Zapálenie kufríkového grilu

VÝSTRAHA! Nebezpečenstvo poranenia!

• Počas prevádzky počuť slabý šum, ktorý je spôsobený prúdiacim plynom. Je to úplne bezpečné.
• Pri prvom použití môže vznikať dym. Spôsobujú ho spaľujúce sa zvyšky maziva stroja a po cca 10 min prestane.
• Plech horáka z ušľachtilej ocele sa sfarbí na modrasto príliš vysokou teplotou. Nemá to žiadny vplyv na funkciu prístroja a kvalitu materiálu.

Postupujte nasledovne (obr. 4, strana 4):

Otvorte prívod plynu. Bezprostredne potom zapalte horák na otvoroch výstupu plynu (1) dlhou zápalkou alebo iným vhodným zapaľovačom.

Pri grilovaní rešpektujte nasledovné upozornenia:

UPOZORNENIE! Nebezpečenstvo popálenia

Vždy používajte držiak grilovacieho roštu, keď chcete zachytávaciu misku a rošt v horúcom stave postaviť vyššie alebo nižšie. Držiak grilovacieho roštu počas grilovania odoberte. Ináč sa veľmi rozhorúči.

• Pri grilovaní regulujte teplotu tak, že zachytávaciu misku a rošt s držiakom roštu dáte vyššie alebo nižšie.
• Najvyššie bočné uchytenia sú vhodné na krátke, intenzívne grilovanie.
• Prístroj nepoužívajte nikdy bez zachytávacej misky. Bez zachytávacej misky sa môžu upozorňujúce štítky na dolnej časti kufra znečistiť, poškodiť teplom a môžu sa stať nečitateľnými.

Okrem toho sa vďaka zachytávacej miske lepšie využije teplo horáka.

• Grilované potraviny, napr. hydinu a mäsovú roládu, upevnite na grilovacom ražni obidvomi svorkami na mäso. Vložte ražeň do uchytenia grilovacieho ražňa.
• Na pohodlné obracanie potravín je vhodný motor grill (príslušenstvo). Najprv upevnite motor grill v ľavej bočnej časti tak, že upevňovací gombík zavediete do kľúčovej dierky. Potom vsuňte štvorhranný hrot grilovacieho ražňa do otvoru motora.
• Pri grilovaní na ražni možno z uvoľnenej šťavy v zachytávacej miske pripraviť omáčky podľa vlastnej chuti.

8.7 Varenie

Pri varení rešpektujte nasledovné upozornenia:

8.8 Vyradenie kufríkového grilu z prevádzky

Zatvorte prívod plynu. Plameň zahaste.

8.9 Demontáž kufríkového grilu

UPOZORNENIE! Nebezpečenstvo popálenia!

Kufríkový gril sa pri používaní veľmi rozhorúči. Pred čistením alebo demontážou a prenášaním ho nechajte vychladnúť.

Kufríkový gril odpojte od zdroja plynu. Vychladnutý kufríkový gril rozmontujte. Vyčistite jednotlivé časti, pozri kap. "Čistenie kufríkového grilu" na strane 211.

Jednotlivé časti uložte do kufra. Kufor zatvorte pomocou uzáveru.

8.10 Výmena fľaše s plynom

VÝSTRAHA! Nebezpečenstvo poranenia!

Fľašu s plynom vymieňajte len pri dobrom vetraní.

Dbajte na to, aby v blízkosti nebol žiadny zápalný zdroj.

Fľašu s plynom vymieňajte len vtedy, keď je kufríkový gril vypnutý.

▸ Celkom zatvorte ventil fľaše s plynom.

Odskrutkujte redukčný tlakový ventil z fľaše s plynom. Skontrolujte stav plynovej hadice.

Ak je materiál skrehnutý alebo pórovitý, hadicové vedenie vymeňte.

Zaskrutkujte pevne rukou redukčný tlakový ventil na novú fľašu s plynom.

10 Čistenie kufríkového grilu

POZOR!

Na čistenie nepoužívajte ostré prostriedky, pretože by mohli poškodiť prístroj.

Používajte bežne dostupné čistiace prostriedky.

Pred čistením nechajte prístroj vychladnúť. Vyčistite povrchové plochy. Odstráňte zvlášť lepkavé zvyšky masti a oleja. Na čistenie prístroja v žiadnom prípade nepoužívajte parný tlakový čistič. Pred zabalením a uskladnením nechajte prístroj vyschnúť.

11 Záruka

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné podklady:

- kópiu faktúry s dátumom kúpy, - dôvod reklamácie alebo opis chyby.

12 Likvidácia

Keď výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

13 Technické údaje

Označenie, pripájací tlak Č. výrobku

Kufríkový gril Classic 1, 30 mbar 9103300172

Kufríkový gril Classic 1, 50 mbar 9103300173

Kufríkový gril Classic 2, 30 mbar 9103300174

Kufríkový gril Classic 2, 50 mbar 9103300175

	Dometic Classic 1
Spotreba plynu: 385 g/h
Kategória plynu: Kategória I	3, propán/bután
Počet varních platné: 3
Výkon horáka: 5300 W
Rozmery: Kufrákový grill zatvo'rený: 620 x 128 x 288 mmZachytávacia miska s roštom: 544 x 238 mm
Hmotnost' : 10 kg
Skúška/certifikát:	CE
	Dometic Classic 2
Spotreba plynu: 320 g/h
Kategória plynu: Kategória I	3, propán/bután
Počet varních platné: 2
Výkon horáka: 4300 W
Rozmery: Kufrákový grill zatvo'rený: 510 x 128 x 288 mmZachytávacia miska s roštom: 435 x 238 mm
Hmotnost' : 8 kg
Skúška/certifikát:	CE
