KÄYTTÖOHJE Classic 1 DOMETIC

Lue tãmã ohje huolellisesti lapi ennen laitteen kiinnittãmistã ja kãyttoön ottamista ja sãilytã ohje. Jos myyt laitteen eteenpãin, anna ohje tãlloin edelleen uudelle kãytäjãlle.

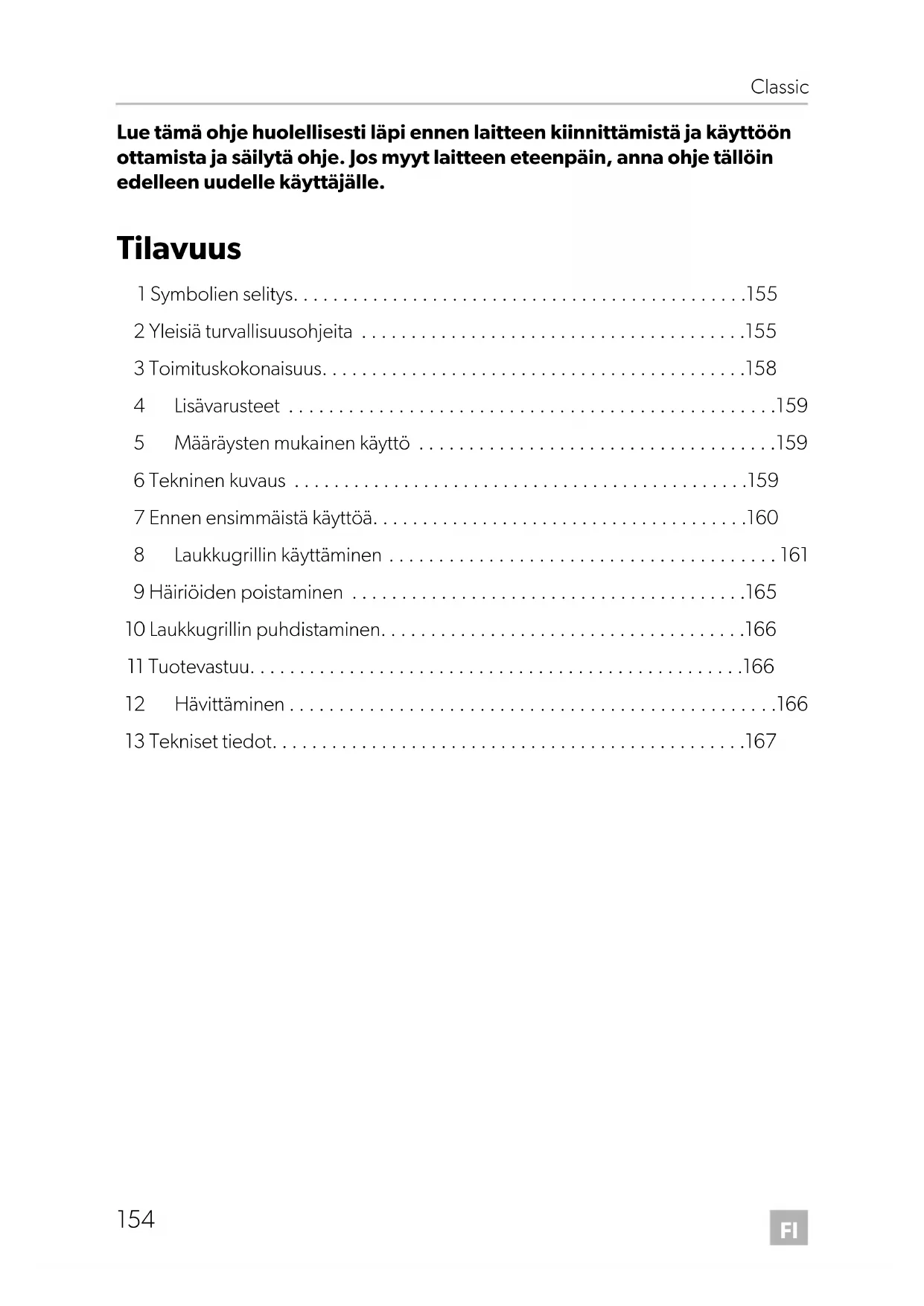

Tilavus

1 Symbolien selitys. 155
2 Yleisiä turvallisuusohjeita 155
3Toimituskokonaisuus. 158

4 Lisavarusteet 159
5 Maaraysten mukainen kaytto 159
6 Tekninen kuvaus 159
7 Ennen ensimmäista käyttoa. 160
8 Laukkugrillin kayttaminen 161
9 Häröiden poistaminen 165
0 Laukkugrillin puhdistaminen. 166
11 Tuotevastuu. 166
12 Havittaminen 166
13 Tekniset tiedot. 167

1 Symbolien selitys

VAROITUS!

Turvallisuusohje: Huomiotta jattaminen voi aiheuttaa hengenvaaran taivakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jattäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja Haitata tuotteen toiminta.

OHJE

Tuotteen käyttoa koskevia lisātietoja.

2 Yleisiä turvallisuusohjeita

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus- tai liitäntävirheet
• tuotteseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käytö muuhun kuin käytöohjeessa ilmoitettuun tarkoitukseen

2.1 Perusturvallisuus

VAROITUS!

• Käytä ainoastaan kategorian 3 nestekaasua (propaani/butaani). Alä käytä muita polttoaineita.

HUOMAUTUS!

• Käytä laitetta ainoastaan sen märäysten mukaiseen tarkoitukseen.

2.2 Turvallisus nestekaasua käsitetäessä

VAROITUS!

• Pidä palavat aineet kaukana lammitys- ja keittolaitteista sekä muista valo- ja lampölähteista.
• Vertaa typpikilven painetietoja propaani- tai butaanikaasupullon painetietoihin.
• Nestekaasupulloja ei saa koskaan sāilyttä tuulettamattomissa paikoissa tai maan pinnan alapuolella (suppilomaiset kuopat).
• Suojaa nestekaausupullot suoralta auringonpaisteelta. Lampötila ei saa ylittä 50 °C:ta.

2.3 Laitteen käytöturvallisuus

VAROITUS!

Tukehtumisvaara!

Laite polttaa nestekaasua ja kuluttaa tällöin happea. Laiteen käytämi-nen sisätiloissa aiheuttaa hapenpuutteesta johtuvan tukehtumisvaaran!

Laitetta saa käyttaa ainoastaan ulkona.

• Jos havaitset kaasunhajua:

• Sulje kaasupullon venttiili ja anna sen olla suljettuna, kunes vika poistetaan.

• Älä koskaan yritä lóytä vuotoa avotulen avulla.

• Tātā laitetta voivat kāyttāa valvonnan alaisuudessa myös vāhintāan 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu kāytön vaatima kokemus tai tietāmys. Tāmä koskee myös tilannetta, jossa edellā mainitut henkilöt ovat saaneet laitteen turvallista kāyttöa koskevan perehdytyksen ja jotka tāmän perusteella ymmärtävät laitteen kāytostā aiheutuvat vaarat.

• Lapsia tulee valvoa sen varmistamiseksi, etteivat he leiki laitteella.

• Älä jatā laitetta käytön aikana koskaan pidemmäksi aikaa ilman valvontaa.
• Käytä pitkä tulitikuja tai sopivaa sytytintä. Katso sytyttäessäi kaasutuloukkoihin. Älä sytytä polinta ilman suoraa katsekontaktia.

Vedä katesi nopeasti takaisin, kun poltin on syttynyt.

• Huomioi sopiva vaatetus laukkugrillin käytössä.

Varo roikkuvia vaatteita, joihin voisi tarttua tuli.

• Anna laukkugrillin jäahtyä ympäristön lampötilaan, ennen kuin kosket siihen paljain käsin.
  Vaihda kuluneet tai vauroituneet letkut.
• Alä tee mitään mutokensia suuttimiin, injektoriin tai polttimeen.

HUOMAUTUS!

Rtilaa ei saa kayttaa ilman tippa-astiaa.
Laitteen kuumat osiin ei saisi osua rasvaa, vetta tai muita nesteitta.
- Laitetta ei saa kuljettaa kuumana.
- Käytä ainostaan sellaisia kattiloita ja pannuja, joissa on tasainen pohja ja joiden halkaisija on 10 - 20 cm.
- Huomioi keittäessä,etta kattilat ja pannut ovat varmasti pystyssa.
- Alä anna kattiloiden tai pannujen mahvojen roikkua laukkugrillin reuno-jen yli. Kännäkahvat sisäänpäin. Siten vähennetaan roiskumisen, sytyvien aineiden ja vakavien palovammojen riskä.
- Lammita rasvaa ja oljya erittain varovasti. Rasva ja oljy voivat syttya, jos lamptila on lian korkea.
- Käytä ainoastaan kuivia pannulappuja, ettei hóyryä pääse muodostumaan. Älä käytä pannulappujen sijasta pyyhkeitä tai vastaavia, koskuti voi tarttua näihin.
- Älä jättä laukkugrillä koskaan ilman valvontaa. Ylikiehuvat kattilat aiheuttavat savua ja palovaaran.

3 Toimituskokonaisus

Nro - kuva 1, Määrä Nimitys sivulla 3

1 1 Poltin ja keittolevy

2 2 Injektori (polttimessa)

3 1 Tippa-astia ja ritolä

4 1 Grillirilän pidike

5 4 J a l a t

6 1 Grillivarras

7 2 L i h a p

8 1 L a u k

9 1 Kantokahva

10 1 Suljin

11 2 Sivuosat

-2 Ruuvit ja mutterit M3

-1 Ruuvi ja mutteri M4

-1 Käytöohje

4 Lisävarusteet

Saatavissa lisāvarusteena (ei sisäly toimituskokonaisuuteen):

Nimitys Tuotenro
Grillin tarjottimet 9103300804
Grillikori Midi 9103300800
Grillikori Maxi 9103300801
Paristokëyttöinen grillimoottori (1,5 V) 9103300802
Yhdistelmä-grillimoottori (1,5 V/230 V) 9103300807
Verkkokëyttöinen grillimoottori (230 V)	9103300803
Grillikansi Classic 1 ja Consul	9103500360
Grillikansi Classic 2	9103500361

5 Määräysten mukainen käytto

Dometicin laukkugrillit Classic 1 ja Classic 2 on tarkoitetti mobiliin käytöön ulkona.

Laukkugrilleillä Classic 1 ja Classic 2 voi samaan aikaan grillata ja laittaa ruokaa yläpuolen keittolevyillä. Laukkugrillin voi liittäa vastaavalla kaasuletkulla (ei sisälly toimituskokonaisuuteen) kaasupulloon tai matkailuauton kaasupistorasian.

Laukkugrillä ei saa käyttaa suljetuissa tiloissa (esim. teltoissa tai etuteltoissa). Anna laukkugrillin jäahtyä kokonaan ennen kuin asetat sen telttaan tai etuteltaan.

6 Tekninen kuvaus

Laukkugrillin voi purkaa ja se on helppo kuljettaa. Kaikille yksittäisosille on tilaa laukussa.

Poltoaineena käytetaän kategorian l3 nestekaasua (propaani/butaani).

6.1 Laitemallien erikoisuudet

Laukkugrillä saa erilaisilla varustuksilla ja liitäntävaihtoehdoilla.

• Classic 1: Laukkugrilli kolmella keittolevylä
• Classic 2: Laukkugrilli kahdella keittolevyllä

Kaikki mallit ovat saatavissa seuraavilla liiäntävaihtoehdoilla:

Liitäntäpaine 30 mbar
Liitäntäpane 50 mbar

6.2 Kaasupaine

Sallittu kaasupaine on ilmoitettu laukun alaosassa olevassa tyyppikilvessa.

Laitemalleja, jotka liitetaan kaasupulloon, tulee kayttäa paineenalennusventtiilin kanssa.

Käytä ainoastaan maassasi sallittuja ja märättyä paineenalennusventtiilejä.

VAROITUS! Loukkaantumisvaara!

Paineenalennusventtiin lahtopaineen tulee aina olla sama kuin laukkugrillin liitantapaineen (kaasupaine).

7 Ennen ensimmäistä käyttoä

Menettele seuraavasti (kuva 1, sivulla 3):

Vedä suojakalvo pois polttimen (1) ylapuolelta.
Ruuvaa kahva (9) molemmilla M3-ruuveilla laukun alaosaan.
Kiinnitta salpa (10) M4-ruuvilla laukun kanteen.
Puhdistaritilaja tippa-astia tavallisella pesuaineella.

Ainoastaan liitettäessä kaasupulloihin:

• Hanki sopiva kaasuletku ja paineenalennusventtiili (kumpikaan ei sisäly toimituskokonaisuuteen).
• Liītā paineenalennusventtiili kaasulektkun vapaaseen paāhān.

Ainoastaan liitettäessä kaasupistorasioihin: Hanki sopiva kaasuletku (ei sisally toimituskokonaisuuteen).
Liitä kaasuletku injektoriin (2).

Taulukko adapterit

HUOMAUTUS! Vaurioitumisvaara!

Asianmukainen käytö on mahdollista vain valmistajan toimittaman adapterin (tuotenro 9103300168 tai 9103300169) avulla. Jos sinulla on kysyttävää, känny valmistajan toimipaikan puoleen maassasi (osoitteet takasivulla).

Maa Adapteri

9103300168

Muu Eurooppa 9103300169

8 Laukkugrillin käytäminen

8.1 Laukkukgrillin kokoaminen

Noudata pystytyspaikkaa valitessasi seuraavia ohjeita:

• Aseta laukkugrilli ulkoilmassa hyvin tuuletettuun paikkaan. Paikka ei saa olla syvennyksessä, ettei kaasu pääse keraantymään.
• Alustan tulee olla kiinteä, tasainen ja kestävä.
  Laukkugrillin tulee olla tuulelta suojassa.
• Laukkugrillä ei saa koskaan pitää syttyvien materiaalien lahettyvillä, ei edes sen jäähtyessä. Pidä aina vähintään 20 cm:n etäisyys.
• Huomioi myös turvallisuohjeet, katso kap. "Turvallisuus nestekaasua käsitetäessä" sivulla 156.

Menettele seuraavasti (kuva 2, sivulla 3):

Avaa salpa ja taita laukku (1) auki.
Ota kaikki yksittäisosat ulos ja aseta ne sivuun.
Ruuvaa jalat (2) kiinni laukun alaosaan:

Asenna sivuosat:

Ripusta sivuosa (3) laukun ylaosan rakoon (1) (A).
-Taita se eteenpain.
Ripusta sivuosa laukun alaosan sivuosaan (B).

HUOMAUTUS!

Alä käytä laitetta koskaan ilman tippa-astiaa. Laukun alaosan ohjekyltit voivat likaantua, kuumuus voi vaurioittaa niitä ja ne voivat tulle lukukelvottomiki ilman tippa-astiaa.

Työnnä rītilä aina yhdessä tippa-astian (4) kanssa halutulle korkeudelle.
Työnnä tarvittaessa grillivarras (5) sivuosien koloihin.

8.2 Polttimen asennus

Menettele seuraavasti (kuva 2, sivulla 3):

Aseta poltin (7) sivuosien paallee.
Työnnä injektori (6) polttimeen (7), kunnes kuulet sen lukittuvan.

8.3 Liītā laukkugrilli kaasupulloon

VAROITUS! Loukkaantumisvaara!

• Käytä ainoastaan propaani- tai butaanikaasupulloja, joissa on tarkastetu paineenalennusventtiili ja sopiva paakappale.
• Vertaa typpikilven painetietoja paineenalnusventtiilin painetietoin.

Menettele seuraavasti (kuva 3, sivulla 4):

Aseta kaasupullo (1) pystysuoraan ja vahintaa n 50 cm:n paahan laukkugrillista.
Tarkista, onko kaasupullon venttiili (2) kiinni.
Ruuvaa paineenalennusventtiili (3) kasin tiukasti kaasupulloon.
Huolehdi siitä, etta kaasuletku

• ei joudu puristuksiin tai taitteelle,
  -on riittavän kaukana polttimesta.

Kun olet liittänyt laitteen kaasunsyöttöön, tarkasta vaahdottuvalla aineella, ettei kaasuleteku vuoda, esim. saippualiuoksella.

8.4 Liītā laukkugrilli kaasupistorasiaan

Työnnä kaasulektu kaasupistorasiaan.
Huolehdi siitta, etta kaasuletku

• ei joudu puristuksiin tai taitteelle,
  -on riittavän kaukana polttimesta.

Kun olet liittänyt laitteen kaasunsyöttöön, tarkasta vaahdottuvalla aineella, ettei kaasuleteku vuoda, esim. saippualiuoksella.

8.5 Laukkugrillin sytyttaminen

VAROITUS! Loukkaantumisvaara!

• Alä käytä laukkugrillä koskaan ilman valvontaa.
• Sytytä poltin välittömästi kaasunsyöton avaamisen jälkeen. Muutoin kaasu voi keraantya polttimen alueelle ja se voi humahtaa.
• Sytytystilanteen tulee olla avoin ylhaaltä eikä sitä saa peittä kattiloilla.

OHJE

• Käytön aikana voit kuulla kohinaa, joka johtuu ulosvirtaavasta kaasusta. Tämä on tãysin vaaratonta.
• Ensimmäisen käytön aikana voi muodostua savua. Tämä johtuu konerasvan jäanteiden palamisesta ja loppuu noin 10 minuutin kuluttua.
• Polttimen jaloteräksinen pelti varjäytyy siniseksi kuumassa. Tämä e i vaikuta laitteen toimintaan tai materiaalin laatuun.

Menettele seuraavasti (kuva 4, sivulla 4):

Avaa kaasunsyöttö.
Sytytä valittömästi tämän jälleen poltin kaasuntuloaukkojen (1) luota pitkällä tulitikulla tai muulla sopivalla sytytysvälineellä.

Vedä katesi pois heti, kun poltin on syttynyt.

Tarkasta sytytämisen jälkeen, etta poltin palaa asianmukaisesti: Polinputken (2) molemmilla puolilla täytyy palaa rivi liekkejä kokomatkalla.

8.6 Grillaus

Ole hyvä ja noudata seuraavia ohjeita grillauksessa:

HUOMIO! Palovammavaara

• Käytä grillirilän pidikettä, kun haluat asettaa tippa-astian ja ritolän kuumana korkeammalle tai matalammalle.

• Ota grillirilän pidike grillauksen aikana.PO!. Se kuumenee muutoin liikaa.

• Säädä grillatessa lämpötilaa asettamalla tippa-astiaa ja ritoläa grillirilän pidikkeellä alemmas ja ylemmas.

• Ylemmat sivukiinnikkeet on tarkoitettu pihvien lyhyeen, voimakkaaseen grillaami-seen.
• Älä käytä laitetta koskaan ilman tippa-astiaa. Laukun alaosan ohjekyltit voivat likaantua, kuumuus voi vauroittaa niitä ja ne voivat tulle lukukelvottomiksi ilman tippa-astiaa.

Sen lisäksi tippa-astian kautta polttimen lampö tulee paremmin käyttoën.

• Kiinnitā grillattavat tuotteet, esim. kana tai paisti vartaaseen molemmilla lihapih-deillä. Aseta varras vartaan pidikkeeseen.
  Paisti käantyy paremmin grillimoottorin avulla (lisävaruste). Kiinnitä ensin vasemman sivun grillimoottori ohjaamalla kiinnitsnupin avainkoloon. Työnnä lopuksi vartaan nelikulmainen kärki moottorin aukkoon.
• Varraspaisteja grillatessa syntyneestä lihanesteestä voi valmistaa oman makunsa mukaisen kastikkeen.

8.7 Keittäminen

Ole hyvä ja noudata seuraavia ohjeita keittämisesssa:

• Alä käytä kuperapohjaisia kattiloita.
• Käytä ainoastaan kattiloita, joiden halkaisija on 10 cm - 20 cm.

8.8 Laukkugrillin poistaminen käytösta

Sulje kaasunsyöttö.
Liekit sammuvat.

8.9 Laukkugrillin purkaminen

HUOMIO! Palovammavaara!

Laukkugrilli kuumenee voimakkaasti käytön aikana. Anna laukkugrillin jäahtyä, ennen kuin puhdistat sen ja kuljetat sitä.

Irrota laukkugrilli kaasunsyötõstä.
Pura jäahtynyt laukkugrilli osiin.
▶ Puhdista yksittäisosat (ks. kap. "Laukkugrillin puhdistaminen" sivulla 166).
Sailytä yksittäisosia laukussa.
Sulje laukku salvalla.

8.10 Kaasupullon vaihtaminen

VAROITUS! Loukkaantumisvaara!

Vaihda kaasupullo vain hyvin tuuletetussa paikassa.

Huomioi, ettei lahistollä ole syttymislähteita.

Vaihda kaasupullo ainoastaan laukkugrillin ollessa pois päältä.

Sulje kaasupullon venttiili kokonaan.
Ruuva paineenalnusventtiili kaasupullosta pois.
Tarkasta kaasuletku.

Vaihda letkujohdin, jos materiaali on hapertunut tai se murenee.

Ruuva paineenalnusventtiili tiukasti uuteen kaasupulloon.

9 Häiriöiden poistaminen

Laitteen kausuajohtavia osia saa korjata ainoastaan alan ammattilainen.

Sulje kaasunsyöttö heti, jos ilmenee häririöitä.
Tarkasta vielä kerran, etta laite on koottu oikein ja etta osat ovat kunnossa, erityisi kaasuletku ja injektori.
Vaihda vaurioituneet osat uusiin.
Ota laite käyttoön vasta kun kaikki Häiriöt on poistetu.

10 Laukkugrillin puhdistaminen

HUOMAUTUS!

Älä käytä puhdistamiseen teräviä tai kovia välineitä, koska tämä voi johtaa laitteen vahingoittumiseen.

Käytä tavallisia puhdistusaineita.

Anna laitteen jäahtyä kunnolla ennen sen puhdistusta.
Puhdista pinnat. Poista erityisesti tarttuvat rasva- ja oljyjaanteet.
Alä koskaan käytä laitteen puhdistukseen painepesuria.
Anna laitteen kuivua, ennen kuin pakkaat ja varastoit sen.

11 Tuotevastuu

Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan viallinen, känny maasi valmistajan toimipisteen puoleen (osoitteet käyttoohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lahetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa nakyy OSTOPAIVA,
• valitusperuste tai vikakuvaus.

12 Havittäminen

Vie pakkaismateriaali mahdollisuuksien mukaan vastaavan kierratysjatteen joukkoon.

Jos poistat tuotteen lopullisesti käytösta, pyydä tietoa sen havittämistä koskevista märäyksistä lahimmastä kierratyskesukkesta tai ammattiliikkeestäsi.

13 Tekniset tiedot

Nimitys, liitäntäpaine Tuotenro

Laukkugrilli Classic 1, 30 mbar 9103300172

Laukkugrilli Classic 1, 50 mbar 9103300173

Laukkugrilli Classic 2, 30 mbar 9103300174

Laukkugrilli Classic 2, 50 mbar 9103300175

	Dometic Classic 1
Kaasunkulutus: 385 g/h
Kaasukategoriia: Kategoriia l	3, propaani/butaani
Keittolevyjen lukumäärä: 3
Poltinteho: 5300 W
Mitat: Laukkugrilli suljettuna:	620 x 128 x 288 mm Tippa-astia ja ritolä: 544 x 238 mm
Paino: 10 kg
Tarkastus/sertifikaatti:	CE
	Dometic Classic 2
Kaasunkulutus: 320 g/h
Kaasukategoriia: Kategoriia l	3, propaani/butaani
Keittolevyjen lukumäärä: 2
Poltinteho: 4300 W
Mitat:	Laukkugrilli suljettuna: 510 x 128 x 288 mm Tippa-astia ja ritolä: 435 x 238 mm
Paino:	8 kg
Tarkastus/sertifikaatti:	CE
