KÄYTTÖOHJE Classic 2 DOMETIC

Lue tämä ohje huolellisesti läpi ennen laitteen kiinnittämistä ja käyttöön ottamista ja säilytä ohje. Jos myyt laitteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

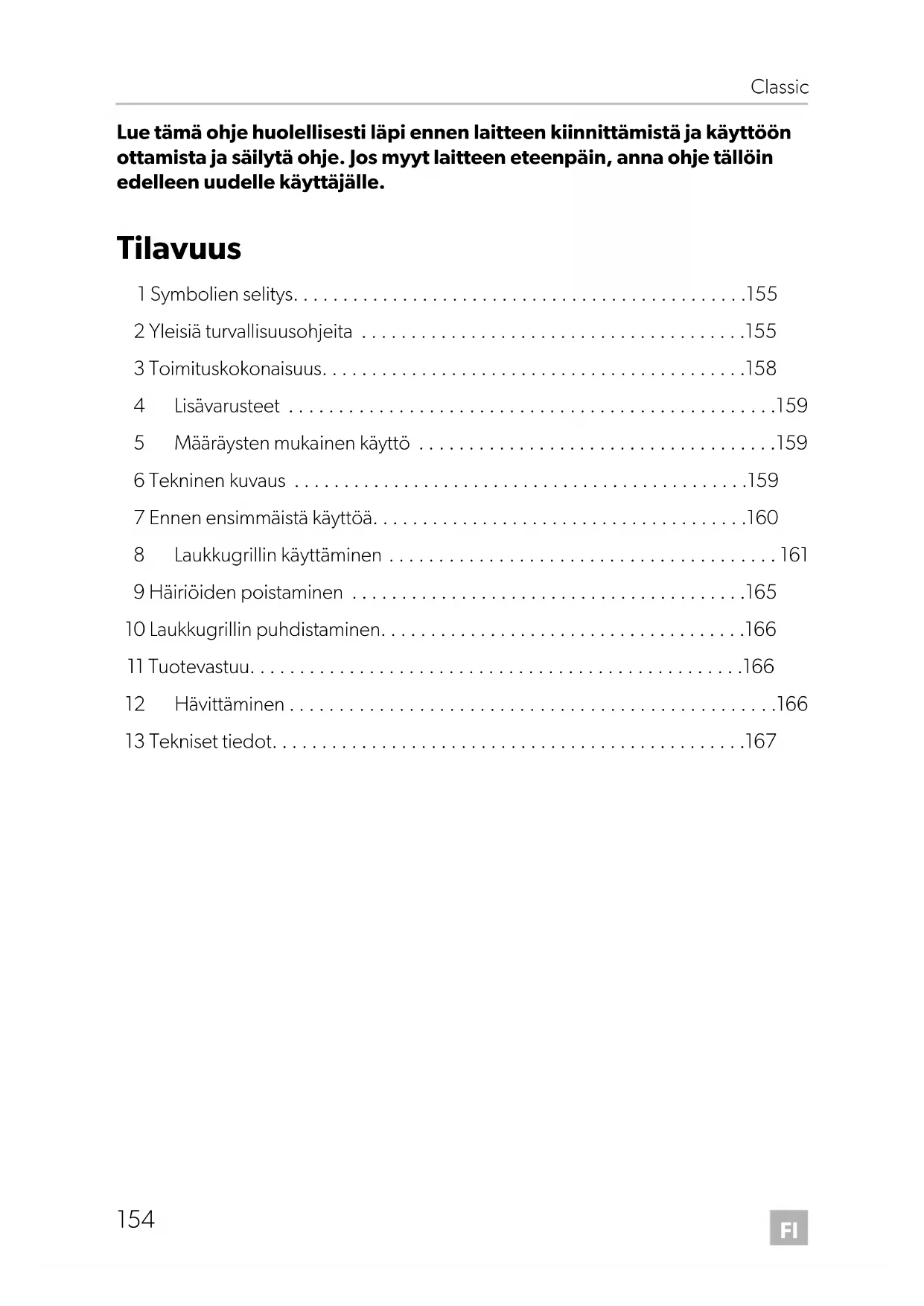

Tilavuus

1 Symbolien selitys....155
2 Yleisiä turvallisuusohjeita ....155
3 Toimituskokonaisuus....158
4 Lisävarusteet 159
5 Määräysten mukainen käyttö 159
6 Tekninen kuvaus ....159
7 Ennen ensimmäistä käyttöä. 160
8 Laukkugrillin käyttäminen 161
9 Häiriöiden poistaminen ....165
10 Laukkugrillin puhdistaminen....166
11 Tuotevastuu....166
12 Hävittäminen....166
13 Tekniset tiedot....167

1 Symbolien selitys

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Yleisiä turvallisuusohjeita

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus- tai liitäntävirheet
- tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
- tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

2.1 Perusturvallisuus

VAROITUS!

- Käytä ainoastaan kategorian I 3 nestekaasua (propaani/butaani). Älä käytä muita polttoaineita.

HUOMAUTUS!

- Käytä laitetta ainoastaan sen määräysten mukaiseen tarkoitukseen.

2.2 Turvallisuus nestekaasua käsiteltäessä

VAROITUS!

• Pidä palavat aineet kaukana lämmitys- ja keittolaitteista sekä muista valo- ja lämpölähteistä.
• Vertaa tyyppikilven painetietoja propaani- tai butaanikaasupullon painetietoihin.
• Nestekaasupulloja ei saa koskaan säilyttää tuulettamattomissa paikoissa tai maan pinnan alapuolella (suppilomaiset kuopat).
• Suojaa nestekaasupullot suoralta auringonpaisteelta. Lämpötila ei saa ylittää 50 °C:ta.

2.3 Laitteen käyttöturvallisuus

VAROITUS!

•Tukehtumisvaara!

Laite polttaa nestekaasua ja kuluttaa tällöin happea. Laiteen käyttäminen sisätiloissa aiheuttaa hapenpuutteesta johtuvan tukehtumisvaaran!

Laitetta saa käyttää ainoastaan ulkona.

- Jos havaitset kaasunhajua:

– Sulje kaasupullon venttiili ja anna sen olla suljettuna, kunnes vika poistetaan.
– Älä koskaan yritä löytää vuotoa avotulen avulla.

- Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu käytön vaatima kokemus tai tietämys. Tämä koskee myös tilannetta, jossa edellä mainitut henkilöt ovat saaneet laitteen turvallista käyttöä koskevan perehdytyksen ja jotka tämän perusteella ymmärtävät laitteen käytöstä aiheutuvat vaarat.

• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.
• Älä jätä laitetta käytön aikana koskaan pidemmäksi aikaa ilman valvontaa.
• Käytä pitkiä tulitikkuja tai sopivaa sytytintä. Katso sytyttäessäsi kaasutuloaukkoihin. Älä sytytä poltinta ilman suoraa katsekontaktia.

Vedä kätesi nopeasti takaisin, kun poltin on syttynyt.

- Huomioi sopiva vaatetus laukkugrillin käytössä.

Varo roikkuvia vaatteita, joihin voisi tarttua tuli.

• Anna laukkugrillin jäähtyä ympäristön lämpötilaan, ennen kuin kosket siihen paljain käsin.
  • Vaihda kuluneet tai vaurioituneet letkut.
• Älä tee mitään muutoksia suuttimiin, injektoriin tai polttimeen.

HUOMAUTUS!

• Ritilää ei saa käyttää ilman tippa-astiaa.
• Laitteen kuumat osiin ei saisi osua rasvaa, vettä tai muita nesteitä.
  • Laitetta ei saa kuljettaa kuumana.
• Käytä ainostaan sellaisia kattiloita ja pannuja, joissa on tasainen pohja ja joiden halkaisija on 10 – 20 cm.
• Huomioi keittäessäsi, että kattilat ja pannut ovat varmasti pystyssä.
• Älä anna kattiloiden tai pannujen kahvojen roikkua laukkugrillin reuno- jen yli. Käännä kahvat sisäänpäin. Siten vähennetään roiskumisen, syt- tyvien aineiden ja vakavien palovammojen riskiä.
• Lämmitä rasvaa ja öljyä erittäin varovasti. Rasva ja öljy voivat syttyä, jos lämpötila on liian korkea.
• Käytä ainoastaan kuivia pannulappuja, ettei höyryä pääse muodostu-maan. Älä käytä pannulappujen sijasta pyyhkeitä tai vastaavia, koska tuli voi tarttua näihin.
• Älä jätä laukkugrilliä koskaan ilman valvontaa. Ylikiehuvat kattilat aiheuttavat savua ja palovaaran.

3 Toimituskokonaisuus

Nro - kuva 1, Määrä Nimitys sivulla 3
1 1 Poltin ja keittolevy
2 2 Injektori (polttimessa)
3 1 Tippa-astia ja ritilä
4 1 Grilliritilän pidike
5	4	J	a	l	a	t
6 1 Grillivarras
7	2	L	i	h	a	p
8	l	L	a	u	k	k
9 1 Kantokahva
10 1 Suljin
11 2 Sivuosat
-2 Ruuvit ja mutterit M3
-1 Ruuvi ja mutteri M4
-1 Käyttöohje

4 Lisävarusteet

Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):

Nimitys Tuotenro
Grillin tarjottimet 9103300804
Grillikori Midi 9103300800
Grillikori Maxi 9103300801
Paristokäyttöinen grillimooottori (1,5 V) 9103300802
Yhdistelmä-grillimooottori (1,5 V/230 V) 9103300807
Verkkokäyttöinen grillimooottori (230 V)	9103300803
Grillikansi Classic 1 ja Consul	9103500360
Grillikansi Classic 2	9103500361

5 Määräysten mukainen käyttö

Dometicin laukkugrillit Classic 1 ja Classic 2 on tarkoitettu mobiiliin käyttöön ulkona.

Laukkugrilleillä Classic 1 ja Classic 2 voi samaan aikaan grillata ja laittaa ruokaa yläpuolen keittolevyillä. Laukkugrillin voi liittää vastaavalla kaasuletkulla (ei sisälly toimituskokonaisuuteen) kaasupulloon tai matkailuauton kaasupistorasiaan.

Laukkugrilliä ei saa käyttää suljetuissa tiloissa (esim. teltoissa tai etuteltoissa). Anna laukkugrillin jäähtyä kokonaan ennen kuin asetat sen telttaan tai etutelttaan.

6 Tekninen kuvaus

Laukkugrillin voi purkaa ja se on helppo kuljettaa. Kaikille yksittäisosille on tilaa laukussa.

Polttoaineena käytetään kategorian l3 nestekaasua (propaani/butaani).

6.1 Laitemallien erikoisuudet

Laukkugrilliä saa erilaisilla varustuksilla ja liitäntävaihtoehdoilla.

• Classic 1: Laukkugrilli kolmella keittolevyllä
• Classic 2: Laukkugrilli kahdella keittolevyllä

Kaikki mallit ovat saatavissa seuraavilla liitäntävaihtoehdoilla:

• Liitäntäpaine 30 mbar
• Liitäntäpaine 50 mbar

6.2 Kaasupaine

Sallittu kaasupaine on ilmoitettu laukun alaosassa olevassa tyyppikilvessä.

Laitemalleja, jotka liitetään kaasupulloon, tulee käyttää paineenalennusventtiilin kanssa.

Käytä ainoastaan maassasi sallittuja ja määrättyjä paineenalennusventtiilejä.

VAROITUS! Loukkaantumisvaara!

Paineenalennusventtiilin lähtöpainen tulee aina olla sama kuin laukkug-rillin liitäntäpainen (kaasupaine).

7 Ennen ensimmäistä käyttöä

Menettele seuraavasti (kuva 1, sivulla 3):

▶ Vedä suojakalvo pois polttimen (1) yläpuolelta.
▶ Ruuvaa kahva (9) molemmilla M3-ruuveilla laukun alaosaan.
▶ Kiinnitä salpa (10) M4-ruuvilla laukun kanteen.
▶ Puhdista ritilä ja tippa-astia tavallisella pesuaineella.

▶Ainoastaan liitettäessä kaasupulloihin:

– Hanki sopiva kaasuletku ja paineenalennusventtiili (kumpikaan ei sisälly toimituskokonaisuuteen).
– Liitä paineenalennusventtiili kaasuletkun vapaaseen päähän.

Ainoastaan liitettäessä kaasupistorasioihin: Hanki sopiva kaasuletku (eisälly toimituskokonaisuuteen).
▶ Liitä kaasuletku injektoriin (2).

Taulukko adapterit

HUOMAUTUS! Vaurioitumisvaara!

Asianmukainen käyttö on mahdollista vain valmistajan toimittaman adapterin (tuotenro 9103300168 tai 9103300169) avulla. Jos sinulla on kysyttävää, käänny valmistajan toimipaikan puoleen maassasi (osoitteet takasivulla).

Maa Adapteri

D	A	CH					-
DK	E	FIN	N	RUS	S		9103300168

Muu Eurooppa 9103300169

8 Laukkugrillin käyttäminen

8.1 Laukkukgrillin kokoaminen

Noudata pystytyspaikkaa valitessasi seuraavia ohjeita:

• Aseta laukkugrilli ulkoilmassa hyvin tuuletettuun paikkaan. Paikka ei saa olla syvennyksessä, ettei kaasu pääse kerääntymään.
• Alustan tulee olla kiinteä, tasainen ja kestävä.
  • Laukkugrillin tulee olla tuulelta suojassa.
• Laukkugrilliä ei saa koskaan pitää syttyvien materiaalien lähettyvillä, ei edes sen jäähtyessä. Pidä aina vähintään 20 cm:n etäisyys.
• Huomioi myös turvallisuuohjeet, katso kap. "Turvallisuus nestekaasua käsiteltäessä" sivulla 156.

Menettele seuraavasti (kuva 2, sivulla 3):

▶ Avaa salpa ja taita laukku (1) auki.
▶Ota kaikki yksittäisosat ulos ja aseta ne sivuun.
▶ Ruuvaa jalat (2) kiinni laukun alaosaan:

▶Asenna sivuosat:

• Ripusta sivuosa (3) laukun yläosan rakoon (1) (A).
  – Taita se eteenpäin.
  – Ripusta sivuosa laukun alaosan sivuosaan (B).

HUOMAUTUS!

Älä käytä laitetta koskaan ilman tippa-astiaa. Laukun alaosan ohjekyltit voivat likaantua, kuumuus voi vaurioittaa niitä ja ne voivat tulle lukukelvottomiksi ilman tippa-astiaa.

▶ Työnnä riti lä aina yhdessä tippa-astian (4) kanssa halutulle korkeudelle.
▶ Työnnä tarvittaessa grillivarras (5) sivuosien koloihin.

8.2 Polttimen asennus

Menettele seuraavasti (kuva 2, sivulla 3):

▶ Aseta poltin (7) sivuosien päälle.
▶ Työnnä injektori (6) polttimeen (7), kunnes kuulet sen lukittuvan.

8.3 Liitä laukkugrilli kaasupulloon

VAROITUS! Loukkaantumisvaara!

• Käytä ainoastaan propaani- tai butaanikaasupulloja, joissa on tarkastettu paineenalennusventtiili ja sopiva pääkappale.
• Vertaa tyyppikilven painetietoja paineenalennusventtiilin painetietoihin.

Menettele seuraavasti (kuva 3, sivulla 4):

▶ Aseta kaasupullo (1) pystysuoraan ja vähintään 50 cm:n päähän laukkugrillistä.
▶ Tarkista, onko kaasupullon venttiili (2) kiinni.
▶ Ruuvaa paineenalennusventtiili (3) käsin tiukasti kaasupulloon.
▶Huolehdi siitä, että kaasuletku

– ei joudu puristuksiin tai taitteelle,

– on riittävän kaukana polttimesta.

Kun olet liittänyt laitteen kaasunsyöttöön, tarkasta vaahdottuvalla aineella, ettei kaasuletku vuoda, esim. saippualiuoksella.

8.4 Liitä laukkugrilli kaasupistorasiaan

▶Työnnä kaasuletku kaasupistorasiaan.
▶Huolehdi siitä, että kaasuletku

– ei joudu puristuksiin tai taitteelle,

– on riittävän kaukana polttimesta.

Kun olet liittänyt laitteen kaasunsyöttöön, tarkasta vaahdottuvalla aineella, ettei kaasuletku vuoda, esim. saippualiuoksella.

8.5 Laukkugrillin sytyttäminen

VAROITUS! Loukkaantumisvaara!

• Älä käytä laukkugrilliä koskaan ilman valvontaa.
• Sytytä poltin välittömästi kaasunsyötön avaamisen jälkeen. Muutoin kaasu voi kerääntyä polttimen alueelle ja se voi humahtaa.
• Sytytystilanteen tulee olla avoin ylhäältä eikä sitä saa peittää kattiloilla.

OHJE

• Käytön aikana voit kuulla kohinaa, joka johtuu ulosvirtaavasta kaasusta. Tämä on täysin vaaratonta.
• Ensimmäisen käytön aikana voi muodostua savua. Tämä johtuu kone-rasvan jäänteiden palamisesta ja loppuu noin 10 minuutin kuluttua.
• Polttimen jaloteräksinen pelti värjäytyy siniseksi kuumassa. Tämä ei vaikuta laitteen toimintaan tai materiaalin laatuun.

Menettele seuraavasti (kuva 4, sivulla 4):

▶Avaa kaasunsyöttö.
▶ Sytytä välittömästi tämän jälkeen poltin kaasuntuloaukkojen (1) luota pitkällä tulitikulla tai muulla sopivalla sytytysvälineellä.

Vedä kätesi pois heti, kun poltin on syttynyt.

Tarkasta sytyttämisen jälkeen, että poltin palaa asianmukaisesti: Poltinputken (2) molemmilla puolilla täytyy palaa rivi liekkejä koko matkalla.

8.6 Grillaus

Ole hyvä ja noudata seuraavia ohjeita grillauksessa:

HUOMIO! Palovammavaara

• Käytä grilliritilän pidikettä, kun haluat asettaa tippa-astian ja ritilän kuumana korkeammalle tai matalammalle.

• Ota grilliritilän pidike grillauksen aikana pois. Se kuumenee muutoin liikaa.

• Säädä grillatessa lämpötilaa asettamalla tippa-astiaa ja ritilää grilliritilän pidikkeellä alemmas ja ylemmäs.

• Ylemmät sivukiinnikkeet on tarkoitettu pihvien lyhyeen, voimakkaaseen grillaamiseen.
• Älä käytä laitetta koskaan ilman tippa-astiaa. Laukun alaosan ohjekyltit voivat likaantua, kuumuus voi vaurioittaa niitä ja ne voivat tulle lukukelvottomiksi ilman tippa-astiaa.
  Sen lisäksi tippa-astian kautta polttimen lämpö tulee paremmin käyttöön.

- Kiinnitä grillattavat tuotteet, esim. kana tai paisti vartaaseen molemmilla lihapihdeillä. Aseta varras vartaan pidikkeeseen.

- Paisti kääntyy paremmin grillimoottorin avulla (lisävaruste). Kiinnitä ensin vasemman sivun grillimoottori ohjaamalla kiinnitysnupin avainkoloon. Työnnä lopuksi vartaan nelikulmainen kärki moottorin aukkoon.

- Varraspaisteja grillatessa syntyneestä lihanesteestä voi valmistaa oman makunsa mukaisen kastikkeen.

8.7 Keittäminen

Ole hyvä ja noudata seuraavia ohjeita keittämisessä:

- Älä käytä kuperapohjaisia kattiloita.

- Käytä ainoastaan kattiloita, joiden halkaisija on 10 cm – 20 cm.

8.8 Laukkugrillin poistaminen käytöstä

▶Sulje kaasunsyöttö.

√ Liekit sammuvat.

8.9 Laukkugrillin purkaminen

HUOMIO! Palovammavaara!

Laukkugrilli kuumenee voimakkaasti käytön aikana. Anna laukkugrillin jäähtyä, ennen kuin puhdistat sen ja kuljetat sitä.

▶Irrota laukkugrilli kaasunsyötöstä.
▶Pura jäähtynyt laukkugrilli osiin.
▶ Puhdista yksittäisosat (ks. kap. "Laukkugrillin puhdistaminen" sivulla 166).
▶Säilytä yksittäisosia laukussa.
▶ Sulje laukku salvalla.

8.10 Kaasupullon vaihtaminen

VAROITUS! Loukkaantumisvaara!

Vaihda kaasupullo vain hyvin tuuletetussa paikassa.

Huomioi, ettei lähistöllä ole syttymislähteitä.

Vaihda kaasupullo ainoastaan laukkugrillin ollessa pois päältä.

▶ Sulje kaasupullon venttiili kokonaan.
▶Ruuvaa paineenalennusventtiili kaasupullosta pois.
▶Tarkasta kaasuletku.

Vaihda letkujohdin, jos materiaali on hapertunut tai se murenee.

▶Ruuvaa paineenalennusventtiili tiukasti uuteen kaasupulloon.

9 Häiriöiden poistaminen

Laitteen kaasuajohtavia osia saa korjata ainoastaan alan ammattilainen.

▶Sulje kaasunsyöttö heti, jos ilmenee häiriöitä.
▶Tarkasta vielä kerran, että laite on koottu oikein ja että osat ovat kunnossa, erityisesti kaasuletku ja injektori.
▶Vaihda vaurioituneet osat uusiin.
▶Ota laite käyttöön vasta kun kaikki häiriöt on poistettu.

10 Laukkugrillin puhdistaminen

HUOMAUTUS!

Älä käytä puhdistamiseen teräviä tai kovia välineitä, koska tämä voi johtaa laitteen vahingoittumiseen.

Käytä tavallisia puhdistusaineita.

▶Anna laitteen jäähtyä kunnolla ennen sen puhdistusta.
▶ Puhdista pinnat. Poista erityisesti tarttuvat rasva- ja öljyjäänteet.
▶Älä koskaan käytä laitteen puhdistukseen painepesuria.
▶ Anna laitteen kuivua, ennen kuin pakkaat ja varastoit sen.

11 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

12 Hävittäminen

▶Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

13 Tekniset tiedot

Nimitys, liitäntäpaine Tuotenro

Laukkugrilli Classic 1, 30 mbar 9103300172

Laukkugrilli Classic 1, 50 mbar 9103300173

Laukkugrilli Classic 2, 30 mbar 9103300174

Laukkugrilli Classic 2, 50 mbar 9103300175

	Dometic Classic 1
Kaasunkulutus: 385 g/h
Kaasukategoria: Kategoria I	3, propaani/butaani
Keittolevyjen lukumäärä: 3
Poltinteho: 5300 W
Mitat: Laukkugrilli suljettuna:	620 x 128 x 288 mmTippa-astia ja ritiä: 544 x 238 mm
Paino: 10 kg
Tarkastus/sertifikaatti:	CE
	Dometic Classic 2
Kaasunkulutus: 320 g/h
Kaasukategoria: Kategoria I	3, propaani/butaani
Keittolevyjen lukumäärä: 2
Poltinteho: 4300 W
Mitat:	Laukkugrilli suljettuna: 510 x 128 x 288 mmTippa-astia ja ritiä: 435 x 238 mm
Paino:	8 kg
Tarkastus/sertifikaatti:	CE
