NÁVOD NA OBSLUHU Classic 2 DOMETIC

Pred montážou a uvedením do prevádzky si prosím pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania prístroja d'alšiemu používatel'ovi mu odovzdajte aj tento návod.

Obsah

1 Vysvetlenie symbolov....199
2 Všeobecné bezpečnostné upozornenia 200
3 Obsah dodávky....203
4 Príslušenstvo 204
5 Používanie v súlade s určením 204
6 Technický opis. 204
7 Pred prvým použitím. 205
8 Používanie kufríkového grilu.... 206
9 Odstraňovanie porúch .....210
10 Čistenie kufríkového grilu 211
11 Záruka 211
12 Likvidácia....211
13 Technické údaje .....212

1 V y s v e t l e

VÝSTRAHA!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k smrti alebo k t'ažkému zraneniu.

UPOZORNENIE!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k zraneniam.

POZOR!

Nerešpektovanie môže viest' k materiálnym škodám a môže ovplyvnit' funkciu zariadenia.

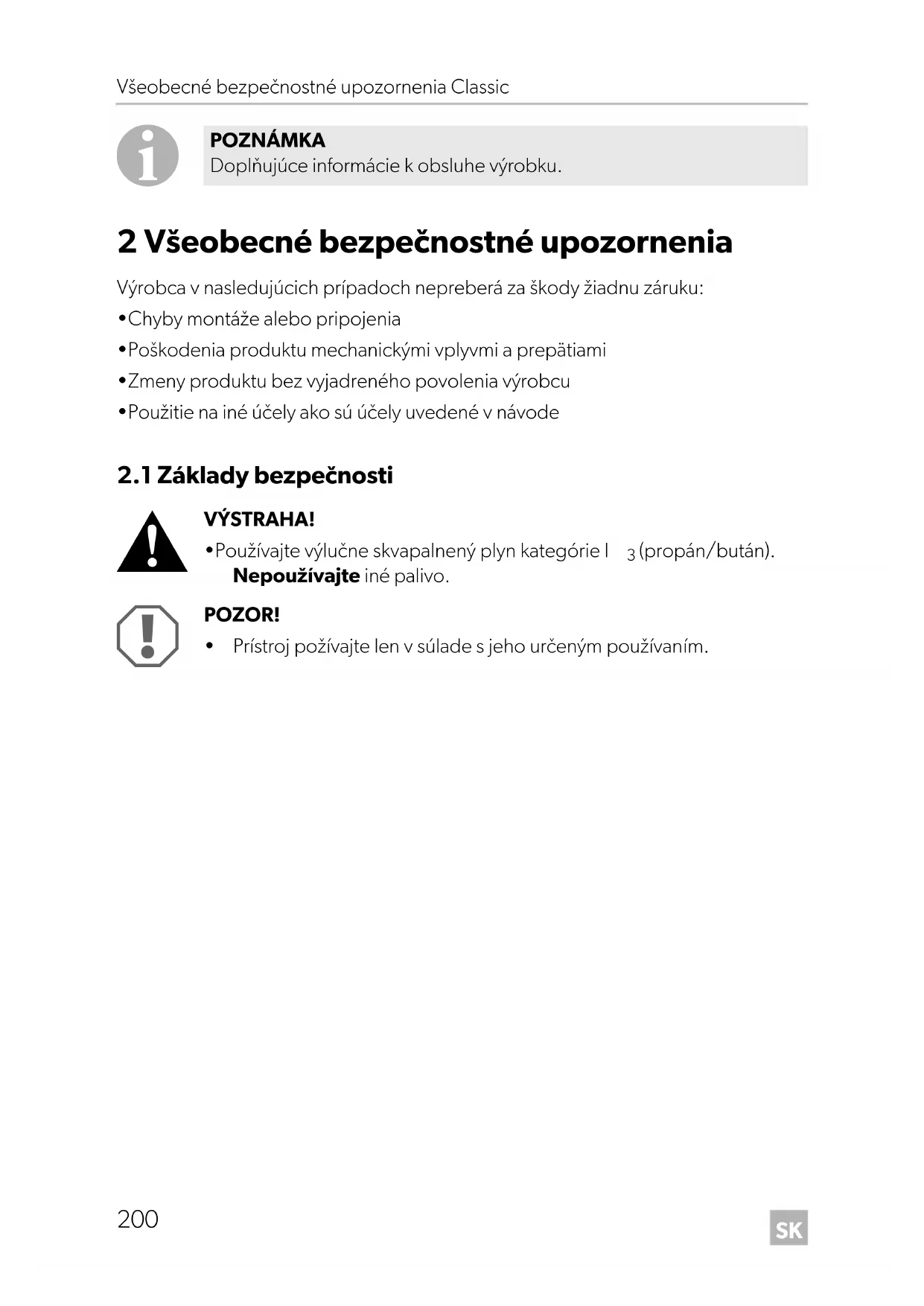

POZNÁMKA

Doplňujúce informácie k obsluhe výrobku.

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

•Chyby montáže alebo pripojenia
- Poškodenia produktu mechanickými vplyvmi a prepätiami
•Zmeny produktu bez vyjadreného povolenia výrobcu
- Použitie na iné účely ako sú účely uvedené v návode

- Používajte výlučne skvapalnený plyn kategórie I 3 (propán/bután). Nepoužívajte iné palivo.

POZOR!

- Prístroj požívajte len v súlade s jeho určeným používaním.

2.2 Bezpečnost' pri manipulácii so skvapalneným plynom

VÝSTRAHA!

• Horľavé látky udržiavajte v bezpečnej vzdialenosti od výhrevných a varných prístrojov a iných zdrojov svetla a tepla.
• Porovnajte údaje o tlaku na typovom štítku s údajmi o tlaku na fl'aši s propánom alebo butánom.
• Fl'aše so skvapalneným plynom nikdy neuchovávajte na nevetraných miestach alebo pod úrovňou podlahy (lievikovité priehlbne v zemi).
• Fl'aše so skvapalneným plynom chráňte pred priamym slnečným žiare-ním. Teplota nesmie presiahnuť 50 °C.

2.3 Bezpečnost pri prevádzke prístroja

VÝSTRAHA!

- Nebezpečenstvo udusenia!

Prístroj spaľuje skvapalnený plyn a pritom spotrebuje kyslík. Ak sa používa v miestnostiach, hrozí nebezpečenstvo udusenia následkom nedostatku kyslíka.

Prístroj používajte výlučne v exteriéri.

- Zatvorte ventil fl'aše s plynom a nechajte ho zatvorený až dovtedy, kým sa chyba neodstráni.

– Nikdy sa nepokúšajte zistovať netesnosť otvoreným plameňom.

- Prístroj smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnosťami a vedomostami, ked' sú pod dozorom alebo ked' boli poučené o bezpečnom používaní prístroja a ked' chápu, aké riziká z toho vyplývajú.

- Dohliadajte na deti, aby sa nehrali s prístrojom.

- Prístroj počas prevádzky nikdy nenechávajte dlhší čas bez dozoru.

- Používajte dlhé zápalky alebo vhodný zapal'ovač. Počas zapal'ovania pozerajte na otvory na výstup plynu. Horák nezapal'ujte bez priameho zrakového kontaktu.

- Pri používaní kufríkového grilu nenoste odstávajúce odevy.

Nenoste vol'ne visiace časti odevu, ktoré by mohli zachytit' oheň.

- Prv než sa kufríkového grilu dotknete holými rukami, nechajte ho vychladnúť na teplotu okolia.

- Pórovité alebo poškodené hadice okamžite vymeňte.

- Nikdy nevykonávajte zmeny na dýzach, injektoroch alebo horákoch.

POZOR!

- Nikdy nepoužívajte rošt bez zachytávacej misky.

- Horúce časti prístroja by nemali príst do styku s tukom, vodou alebo inými tekutinami.

- Prístroj nikdy neprepravujte, ked'je horúci.

- Používajte len hrnce a panvice s rovným dnom a priemerom 10 až 20 cm.

- Rúčky hrncov alebo panvíc nikdy nenechávajte vyčnievať z kufríkového grilu. Rúčky otočte dovnútra. Zníži sa tak nebezpečenstvo vyliatia/vysypania, vznietenia zápalných materiálov a t'ažkých popálenín.

- Pri ohrievaní masti alebo oleja postupujte opatrne. Mast'a olej sa môžu pri príliš vysokej teplote vznietit'.

- Aby ste zabránili vzniku pary, používajte len suchú chňapku. Namiesto chňapky nepoužívajte uteráky alebo podobne, pretože by mohli zachytit’ oheň.

- Kufríkový gril nikdy neprevádzkujte bez dozoru. Hrnce s kypiacim obsahom môžu spôsobit' dym a požiar.

3 Obsah dodávky

Č. na obr. 1, strane 3 Množstvo Označenie

11 Horák s varnou zónou
2 2 Injektor (na horáku)
31 Zachytávacia miska s roštom
41 Držiak grilovacieho roštu
5 4 Nožičky
61 Grilovací ražeň
81 Kufor
91 Rúčka na prenášanie
10 1 Uzáver
11 2 Bočné časti
- 2 Skrutky s maticami M3
-1 Skrutka a matica M4
- 1 Návod na obsluhu

7 2 S v o

4 P r í s l u š e n

Dostupné ako príslušenstvo (nie je súčastou dodávky):

Označenie Č. výrobku
Odkladacia tácka na gril 9103300804
Grilovací kôš Midi 9103300800
Grilovací kôš Maxi 9103300801
Batériový motor grilu (1,5 V) 9103300802
Kombinovaný motor grilu (1,5 V/230 V) 9103300807
Sietový motor grilu (230 V)	9103300803
Kryt grilu Classic 1 a Consul	9103500360
Kryt grilu Classic 2 9103500361

5 Používanie v súlade s určením

Kufríkové grily Classic 1 a Classic 2 od firmy Dometic sú určené na mobilné používanie v exteriéri.

Na kufríkovom grile Classic 1 a Classic 2 možno grilovať a zároveň na varnej platni na hornej strane variť. Kufríkový gril sa dá pripojit’ príslušnou plynovou hadicou (nie je súčastťou dodávky) k fl’aši s plynom alebo k plynovej zásuvke obytného prívesu.

Kufríkový gril sa nesmie používať v uzavretých priestoroch (napr. stan, veranda stanu). Prv než postavíte kufríkový gril do stanu alebo na verandu stanu, nechajte ho vychladnúť.

6 Technický opis

Kufríkový gril sa dá rozložit' a jednoducho preniest'. Všetky časti majú svoje miesto vkufríku.

Ako palivo sa používa skvapalnený plyn kategórie l_3 (propán/bután).

6.1 Špecifikácie variantov prístroja

Kufríkový gril je dostupný v rôznych vyhotoveniach a variantoch pripojenia:

• Classic 1: Kufríkový gril s tromi varnými platňami
• Classic 2: Kufríkový gril s dvomi varnými platňami

Všetky vyhotovenia sa dodávajú s nasledovnými variantmi pripojenia:

•Pripájací tlak 30 mbar
- Pripájací tlak 50 mbar

6.2 Tlak plynu

Prípustný tlak plynu nájdete na typovom štítku na dolnej časti kufra.

Varianty prístroja na pripojenie k fl'ašiam s plynom sa musia prevádzkovať s redukčným tlakovým ventilom.

Používajte len redukčné tlakové ventily predpísané a povolené vo vašej krajine.

VÝSTRAHA! Nebezpečenstvo poranenia!

Výstupný tlak redukčného tlakového ventilu sa musí v každom prípade zhodovať s pripájacím tlakom (tlak plynu) kufríkového grilu.

7 Pred prvým použitím

Postupujte nasledovne (obr. 1, strane 3):

▶ Stiahnite ochrannú fóliu z hornej strany horáka (1).
Naskrutkujte rukovat' (9) obidvomi skrutkami M3 na spodnú časť kufra.
▶ Upevnite uzáver (10) skrutkou M4 na veko kufra.
▶ Vyčistite rošt a zachytávaciu misku bežným čistiacim prostriedkom.

▶ Len pri pripojení k fl'ašiam s plynom:

– Použite vhodnú plynovú hadicu a redukčný tlakový ventil (obidva sú súčast'ou dodávky).
– Pripojte redukčný tlakový ventil k vol'nému koncu plynovej hadice.

Len pri pripojení k plynovým zásuvkám: Použite vhodnú plynovú hadicu a redukčný tlakový ventil (nie je súčasťou dodávky).

▶ Pripojte plynovú hadicu k injektoru (2).

Tabul'ka - adaptér

POZOR! Nebezpečenstvo poškodenia!

Riadna prevádzka je možná len s adaptérom dodaným výrobcom (č. výrobku 9103300168 alebo 9103300169). V prípade otázok sa obrátte na pobočku výrobcu vo vašej krajine (adresy pozri na zadnej strane).

Krajina Adaptér

D

A

CH

DK

E

FIN

N

RUS

S

9103300168

Zvyšok Európy 9103300169

8 Používanie kufríkového grilu

8.1 Inštalácia kufríkového grilu

Pri výbere miesta inštalácie dodržiavajte nasledovné pokyny:

• Postavte kufríkový gril v exteriéri na dobre vetranom mieste. Miesto nesmie byt' v dolinke, aby sa tam nezhromažďoval plyn.
• Podklad musí byť pevný, rovný a stabilný.
• Kufríkový gril musí byť chránený pred vetrom.
• Kufríkový gril nesmie nikdy stát' v blízkosti l'ahko zápalných materiálov, ani počas ochladzovania. Dodržiavajte minimálnu vzdialenost' 20 cm.
• Rešpektujte bezpečnostné upozornenia, pozri kap. „Bezpečnosť pri manipulácii so skvapalneným plynom“ na strane 201.

Postupujte nasledovne (obr. 2, strane 3):

▶ Otvorte uzáver a rozložte kufor (1).
▶Vyberte jednotlivé časti a dajte ich nabok.
▶ Nožičky (2) pevne priskrutkujte na dolnú časť kufra.
▶Montáž bočných častí:

– Zaveste bočnú časť (3) do zárezu v hornej časti kufra (1) (A).

- Skopte ju dopredu.

– Zakvačte bočnú časť prednej strany dolnej časti kufra (B).

POZOR!

Prístroj nepoužívajte nikdy bez zachytávacej misky. Bez zachytávacej misky sa môžu upozorňujúce štítky na dolnej časti kufra znečistiť, poškodiť teplom a môžu sa stať nečitatel’nými.

Zasuňte rošt vždy spolu so zachytávacou miskou (4) do želanej výšky.
▶ V prípade potreby vsuňte grilovací rošt (5) do vedenia bočných častí.

8.2 Montáž horáka

Postupujte nasledovne (obr. 2, strane 3):

▶ Položte horák (7) na bočné časti.
Zasuňte injektor (6) do horáka (7) tak, aby počutel'ne zapadol.

8.3 Pripojenie kufríkového grilu k fl'aši s plynom

VÝSTRAHA! Nebezpečenstvo poranenia!

• Používajte len plynové fl'aše s propánom alebo butánom s preskúšaným redukčným tlakovým ventilom a vhodnou hlavou.
• Porovnajte údaje o tlaku na typovom štítku s údajmi o tlaku na redukčnom tlakovom ventile.

Postupujte nasledovne (obr. 3, strane 4):

▶ Postavte fl'ašu s plynom (1) zvislo a v minimálnej vzdialenosti 50 cm od kufríkového grilu.
▶ Skontrolujte, či je ventil (2) fl'aše s plynom pripojený.
Zaskrutkujte pevne rukou redukčný tlakový ventil (3) na fl'aši s plynom.
▶Dávajte pozor, aby
– sa plynová hadica nezasekla alebo nezlomila,
– plynová hadica bola v bezpečnej vzdialenosti od horáka.
▶ Po pripojení prístroja k zdroju plynu skontrolujte tesnosť plynového vedenia pomocou penivého prostriedku, napr. mydlového lúhu.

8.4 Pripojenie kufríkového grilu k plynovej zásuvke

▶Vsuňte plynovú hadicu do plynovej zásuvky.
▶Dávajte pozor, aby

– sa plynová hadica nezasekla alebo nezlomila,

– plynová hadica bola v bezpečnej vzdialenosti od horáka.

▶ Po pripojení prístroja k zdroju plynu skontrolujte tesnost' plynového vedenia pomocou penivého prostriedku, napr. mydlového lúhu.

8.5 Zapálenie kufríkového grilu

VÝSTRAHA! Nebezpečenstvo poranenia!

- Kufríkový gril neprevádzkujte bez dozoru.

• Horák zapál'te bezprostredne po otvorení prívodu plynu. V opačnom prípade sa môže plyn nahromadit' v oblasti horáka a môže dôjst' k prudkému vzplanutiu.
• Celý proces zapal'ovania musí byt' zhora viditel'ný a nesmie byt' zakrytý postavenými hrncami.

POZNÁMKA

• Počas prevádzky počuť slabý šum, ktorý je spôsobený prúdiacim plynom. Je to úplne bezpečné.
• Pri prvom použití môže vznikat' dym. Spôsobujú ho spal'ujúce sa zvyšky maziva stroja a po cca 10 min prestane.
• Plech horáka z ušl'achtilej ocele sa sfarbí na modrasto príliš vysokou teplotou. Nemá to žiaden vplyv na funkciu prístroja a kvalitu materiálu.

Postupujte nasledovne (obr. 4, strane 4):

▶Otvorte prívod plynu.

Bezprostredne potom zapál'te horák na otvoroch výstupu plynu (1) dlhou zápalkou alebo iným vhodným zapal'ovačom.

▶ Skontrolujte po zapálení, či horák riadne horí: Na obidvoch stranách rúry horáka (2) musia horieť rady plameňov po celej dĺžke.

8.6 Grilovanie

Pri grilovaní rešpektujte nasledovné upozornenia:

UPOZORNENIE! Nebezpečenstvo popálenia

• Vždy používajte držiak grilovacieho roštu, keď chcete zachytávaciu misku a rošt v horúcom stave postaviť vyššie alebo nižšie.

• Držiak grilovacieho roštu počas grilovania odoberte. Ináč sa veľmi rozhorúči.

• Pri grilovaní regulujte teplotu tak, že zachytávaciu misku a rošt s držiakom roštu dajte vyššie alebo nižšie.

• Najvyššie bočné uchytenia sú vhodné na krátke, intenzívne grilovanie.
• Prístroj nepoužívajte nikdy bez zachytávacej misky. Bez zachytávacej misky sa môžu upozorňujúce štítky na dolnej časti kufra znečistiť, poškodiť teplom a môžu sa stať nečitateľnými.

Okrem toho sa vd'aka zachytávacej miske lepšie využije teplo horáka.

• Grilované potraviny, napr. hydinu a mäsovú roládu, upevnite na grilovacom ražni obidvomi svorkami na mäso. Vložte ražeň do uchytenia grilovacieho ražňa.
• Na pohodlné obracanie potravín je vhodný motor grilu (príslušenstvo). Najprv upevnite motor grilu v l'avej bočnej časti tak, že upevňovací gombík zavediete do klúčovej dierky. Potom vsuňte štvorhranný hrot grilovacieho ražňa do otvoru motora.
• Pri grilovaní na ražni možno z uvol'nenej šťavy v zachytávacej miske pripraviť omáčky podľa vlastnej chuti.

8.7 Varenie

Pri varení rešpektujte nasledovné upozornenia:

8.8 Vyradenie kufríkového grilu z prevádzky

▶Zatvorte prívod plynu.
√Plameň zahaste.

8.9 Demontáž kufríkového grilu

UPOZORNENIE! Nebezpečenstvo popálenia!

Kufríkový gril sa pri používaní veľmi rozhorúči. Pred čistením alebo demontážou a prenášaním ho nechajte vychladnút.

▶Kufríkový gril odpojte od zdroja plynu.
▶Vychladnutý kufríkový gril rozmontujte.
▶ Vyčistite jednotlivé časti, pozri kap. „Čistenie kufríkového grilu“ na strane 211.
▶Jednotlivé časti uložte do kufra.
▶Kufor zatvorte pomocou uzáveru.

Dbajte na to, aby v blízkosti nebol žiaden zápalný zdroj.

Fl'ašu s plynom vymieňajte len vtedy, ked'je kufríkový gril vypnutý.

▶Celkom zatvorte ventil fl'aše s plynom.
▶ Odskrutkujte redukčný tlakový ventil z fl'aše s plynom.
▶ Skontrolujte stav plynovej hadice.

Ak je materiál skrehnutý alebo pórovitý, hadicové vedenie vymeňte.

Zaskrutkujte pevne rukou redukčný tlakový ventil na novú fl'ašu s plynom.

9 Odstraňovanie porúch

Opravy na dielcoch vedúcich plyn smú vykonávať len odborníci.

▶Pri poruchách zatvorte okamžite prívod plynu.
▶ Skontrolujte ešte raz, či je prístroj správne zmontovaný a či jednotlivé časti nie sú poškodené.
▶Poškodené dielce vymeňte.
Prístroj uved'te znova do prevádzky až vtedy, keď budú všetky poruchy odstránené.

10 Čistenie kufríkového grilu

POZOR!

Na čistenie nepoužívajte ostré prostriedky, pretože by mohli poškodit' prístroj.

Používajte bežne dostupné čistiace prostriedky.

▶Pred čistením nechajte prístroj vychladnút.
▶ Vyčistite povrchové plochy. Odstráňte zvlášť lepkavé zvyšky masti a oleja.
▶ Na čistenie prístroja v žiadnom prípade nepoužívajte parný tlakový čistič.
▶Pred zabalením a uskladnením nechajte prístroj vyschnút'.

11 Záruka

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit' nasledovné podklady:

• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.

12 Likvidácia

Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

13 Technické údaje

Kufríkový gril Classic 1, 30 mbar 9103300172

Kufríkový gril Classic 1, 50 mbar 9103300173

Kufríkový gril Classic 2, 30 mbar 9103300174

Kufríkový gril Classic 2, 50 mbar 9103300175

	Dometic Classic 1
Spotreba plynu: 385 g/h
Kategória plynu: Kategória I	3, propán/bután
Počet varných platní: 3
Výkon horáka: 5300 W
Rozmery: Kufríkový gril zatvorený: 620 x 128 x 288 mmZachytávacia miska s roštom: 544 x 238 mm
Hmotnosť: 10 kg
Skúška/certifikát:	CE
	Dometic Classic 2
Spotreba plynu: 320 g/h
Kategória plynu: Kategória I	3, propán/bután
Počet varných platní: 2
Výkon horáka: 4300 W
Rozmery: Kufríkový gril zatvorený: 510 x 128 x 288 mmZachytávacia miska s roštom: 435 x 238 mm
Hmotnosť: 8 kg
Skúška/certifikát:	CE

2.3 Bezpečnost za provozu prístroje

VÝSTRAHA!
