Classic 2 - Grill DOMETIC - Gratis bruksanvisning och manual

Produkttyp	Portabel grill
Märke	Dometic
Modell	Classic 2
Mått (stängd)	510 x 128 x 288 mm
Vikt	8 kg
Brännareffekt	4300 W
Gasförbrukning	320 g/h
Gaskategori	I3 (propan/butan)
Anslutningstryck	30 mbar eller 50 mbar beroende på variant
Antal kokplattor	2
Mått på uppsamlingsbricka med galler	435 x 238 mm
Användning	Endast utomhus, använd inte inomhus
Material	Rostfritt stål (brännare), stål (väska)
Ingående tillbehör	Brännare, uppsamlingsbricka, galler, stöd, ben, köttänger, väska, handtag, stängning, sidodelar
Valfria tillbehör	Grillbrickor, grillkorgar, grillmotor, grilllock
Rengöring	Kommersiella rengöringsmedel, använd inte ångstråle
Garanti	Lagstadgad garanti
Certifiering	CE

Vanliga frågor - Classic 2 DOMETIC

Hur monterar jag grillen Classic 2?

Följ stegen i bruksanvisningen: skruva fast handtaget, fäst stängningen, montera benen och sidodelarna, placera brännaren och koppla in injektorn.

Hur ansluter jag grillen till en gasflaska?

Använd en lämplig gasslang och en regulator. Stäng flaskans ventil, skruva fast regulatorn för hand, öppna sedan gasen och kontrollera tätheten med såpvatten.

Hur tänder jag grillen?

Öppna gastillförseln och tänd omedelbart brännaren med en lång tändsticka eller en tändare genom att rikta mot gasutloppen. Dra snabbt bort handen.

Kan grillen användas inomhus?

Nej, använd den endast utomhus. Inomhus finns risk för kvävning på grund av syrebrist.

Vilken typ av gas ska användas?

Använd endast flytande gas av kategori I3 (propan eller butan). Kontrollera att trycket matchar apparaten (30 eller 50 mbar).

Hur rengör jag grillen?

Låt svalna, rengör sedan ytorna med ett kommersiellt rengöringsmedel. Använd inte vassa föremål eller ångstråle.

Vilka är grillens mått?

Stängd mäter den 510 x 128 x 288 mm. Uppsamlingsbrickan är 435 x 238 mm.

Vad väger Classic 2?

Vikten är 8 kg.

Vilka tillbehör finns tillgängliga?

Grillbrickor, grillkorgar, grillmotor (batteri eller nät) och ett grilllock säljs som tillval.

Hur förvarar jag grillen efter användning?

Låt svalna helt, demontera, rengör delarna och förvara dem i väskan. Stäng väskan med stängningsanordningen.

BRUKSANVISNING Classic 2 DOMETIC

Det tilladte gastryk kan aflæses på typeskiltet i kuffertens underdel.

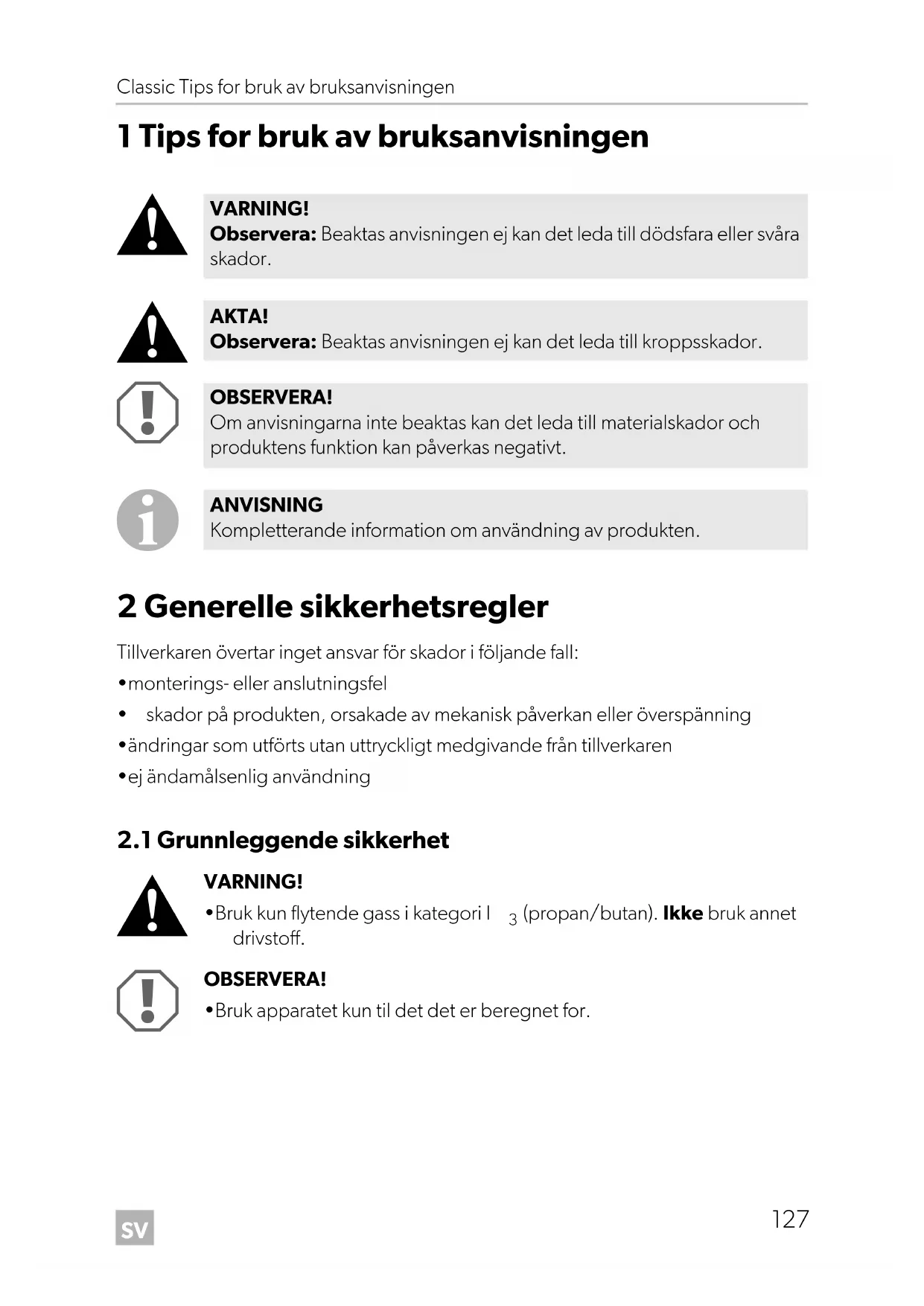

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.

AKTA!

Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

2 Generelle sikkerhetsregler

Tillverkaren övertar inget ansvar för skador i följande fall:

• monterings- eller anslutningsfel
- skador på produkten, orsakade av mekanisk påverkan eller överspänning
- ändringar som utförts utan uttryckligt medgivande från tillverkaren
- ej ändamålsenlig användning

Apparaten förbränner gasol och förbrukar syre. Vid användning i slutna rum finns det risk för kvävning på grund av syrebrist.

Använd apparaten alltid utomhus.

• Når du merker gasslukt:
– Lukk gassflaskeventilen, og la den være lukket til feilen er utbedret.
- Forsøk aldri å finne lekkasjen med en åpen flamme.
- Denna apparat kan användas av barn från 8 år samt av personer med fysiska, sensoriska eller mentala funktionshinder och personer som saknar erfarenhet och kunskap under förutsättning att de använder den under uppsikt eller har undervisats om hur apparaten används på ett säkert sätt och känner till ev. risker i samband med användningen.
- Barn skal være under tilsyn for å sikre at de ikke leker med apparatet.
- Du må ikke la apparatet stå lenge uten tilsyn mens det er i bruk.
- Bruk lange fyrstikker eller en tilsvarende tenner. Under tenningen må du holde øye med gassåpningene. Ikke tenn brenneren uten å ha direkte øyekontakt med den.
Trekk raskt hånden tilbake när brenneren har tent.

Nr på bild 1, Mängd Beteckning sida 3

11 Brännare med kokplatta

2 2 Injektor (på brännaren)

3 1 Vätskebehållare med galler

4 1 Hållare för grillgaller

5 4 Stödben

61 Grillspett

7 2 Kötthållare

81 Koffert

91 Bärhandtag

10 1 Lås

11 2 Sidodelar

- 2 Skruvar och muttrar M3

-1 Skruvar och muttrar M4

- 1 B r u k

4 T i l b e h ø r

Finns som tillbehör (medföljer inte leveransen):

Betegnelse Artikkelnr.
Grillavlastningsbord 9103300804
Grillkurv Midi 9103300800
Grillkurv Maxi 9103300801
Batteri-grillmotor (1,5 V) 9103300802
Kombi-grillmotor (1,5 V/230 V)	9103300807
El-grillmotor (230 V) 9103300803
Grill-kåpa Classic 1 och Consul	9103500360
Grill-kåpa Classic 2	9103500361

5 T i l t e n k t b

Koffertgrillarna Classic 1 och Classic 2 från Dometic är utformade för mobil användning utomhus.

På koffertgrillarna Classic 1 och Classic 2 går det att samtidigt grilla och laga mat på kokplattan på ovansidan. Koffertgrillen kan via en gasslang (ingår inte i leveransomfattningen) anslutas till en gasflaska eller till ett gasuttag på husbilen.

Koffertgrillen får inte användas i slutna utrymmen (t.ex. tält eller förtält). Låt koffertgrillen svalna helt innan du ställer in den i tältet eller förtältet.

Alla utföranden finns i följande anslutningsvarianter:

• Anslutningstryck 30 mbar
• Anslutningstryck 50 mbar

6.2 Gasstrykk

Tillvägagångssätt (bild 1, sida 3):

▶Endast för modeller med anslutning till gasflaskor:

– Köp en passande gasslang och en tryckreduceringsventil (ingår inte i leveransomfattningen).
– Anslut tryckreduceringsventilen till gasslangens fria ände.

▶ Endast för modeller med anslutning till gasuttag: Köp en passande gas-slang (ingår inte i leveransomfattningen).

▶ Anslut gasslangen till injektorn (2).

Tabell adapter

OBSERVERA! Risk för skador!

En säker användning kan endast garanteras om tillverkarens medlevererade adapter (artikelnr 9103300168 eller 9103300169) används. Vid frågor, kontakta tillverkarens filial i ditt land (adresser se baksidan).

Land Adapter

D	A	CH					-
DK	E	FIN	N	RUS	S		9103300168

Övriga Europa 9103300169

Tillvägagångssätt (bild 2, sida 3):

▶ Skjut alltid in gallret tillsammans med vätskebehållaren (4) på önskad höjd.
▶ Vid behov, skjut in grillspettet (5) i hållarna på sidodelarna.

8.2 Montera brännaren

Tillvägagångssätt (bild 2, sida 3):

▶ Lägg brännaren (7) på sidodelarna.
▶ Skjut in injektorn (6) i brännaren (7), tills det hörs att den hakar fast.

8.3 Koble koffertgrillen til gassflasken

WARNING! Fare for personskader!

Tillvägagångssätt (bild 3, sida 4):

▶Kontrollera, efter anslutning till gaskällan, gasledningens täthet med ett skummande medel, t.ex. tvållösning.

8.4 Koble koffertgrillen til gasskontakten

▶Kontrollera, efter anslutning till gaskällan, gasledningens täthet med ett skummande medel, t.ex. tvållösning.

8.5 Tenne på koffertgrillen

WARNING! Fare for personskader!

Tillvägagångssätt (bild 4, sida 4):

▶Öppna gastillförseln.
Tänd genast brännaren vid gasöppningarna (1), använd en tändsticka eller en lämplig tändare.

Dra genast undan handen när brännaren har tänts.

▶ Kontrollera att brännaren brinner korrekt efter tändning: Det ska vara en låga på båda sidorna och över hela brännarröret (2).

8.6 Grilla

Var vänlig beakta följande anvisningar vid grillning:

AKTA! Fare for forbrenning

Var vänlig beakta följande anvisningar vid kokning/stekning:

- Använd inga grytor/kastruller med rund botten.

- Använd endast grytor/kastruller med en diameter mellan 10 cm och 20 cm.

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,
  •en reklamationsbeskrivning/felbeskrivning.

12 Deponering

▶Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

Trekk raskt hånden tilbake när brenneren har tent.

11 Brenner med koketopp

2 2 Injektor (på brenner)
