Classic 1 - Grill DOMETIC - Gratis bruksanvisning och manual

Produkttyp	Bärbar gasgrill
Märke	Dometic
Modell	Classic 1
Drivning	Flytande gas (propan/butan) kategori I3
Anslutningstryck	30 mbar eller 50 mbar beroende på variant
Gasförbrukning	385 g/h
Brännareffekt	5300 W
Antal kokplattor	3
Mått (stängd)	620 x 128 x 288 mm
Vikt	10 kg
Huvudmaterial	Rostfritt stål (brännare), plast (väska)
Användning	Endast utomhus
Anslutning	Gasflaska eller caravan gasuttag
Inkluderade tillbehör	Väska, spett, kötttänger, uppsamlingskärl, galler
Valfria tillbehör	Brickor, grillkorgar, grillmotor, skyddskåpa
Säkerhet	Automatisk avstängning ej specificerad; använd endast utomhus, undvik läckor
Underhåll och rengöring	Rengöring med milda medel, använd inte ångrengörare
Garanti	Lagstadgad garanti (tidsperiod ej specificerad)
Certifiering	CE

Vanliga frågor - Classic 1 DOMETIC

Hur monterar man Dometic Classic 1-grillen?

Fäst benen, montera sidodelarna genom att hänga upp dem och sedan fälla ner dem, sätt i uppsamlingskärlet med galler, och placera brännaren genom att skjuta injektorn tills den klickar. Se bruksanvisningen för detaljer.

Vilken typ av gas ska användas?

Använd uteslutande flytande gas i kategori I3 (propan eller butan). Kontrollera att utloppstrycket motsvarar det som anges på typskylten (30 eller 50 mbar).

Hur ansluter man grillen till en gasflaska?

Placera flaskan minst 50 cm från grillen, stäng ventilen, skruva på regulatorn på flaskan, anslut sedan slangen till injektorn. Kontrollera tätheten med såpvatten.

Kan jag använda denna grill inomhus?

Nej, grillen måste användas utomhus endast. Inomhus finns risk för kvävning på grund av syrebrist och gasansamling.

Hur tänder man grillen?

Öppna gastillförseln, tänd sedan omedelbart brännaren vid utloppsöppningarna med en lång tändsticka eller tändare. Ta snabbt bort handen när brännaren brinner.

Vad gör jag om jag luktar gas?

Stäng omedelbart gasflaskans kran och öppna den inte förrän läckan är reparerad. Använd aldrig en låga för att upptäcka läckan. Kontrollera anslutningarna med såpvatten.

Hur rengör man grillen?

Låt apparaten svalna, rengör sedan ytorna med ett milt rengöringsmedel. Använd inte vassa föremål eller ångrengörare. Torka innan du förvarar i väskan.

Vilka tillbehör finns tillgängliga?

Brickor för grillning, en grillkorg, en grillmotor (batteri eller nät) och ett skyddskåp säljs separat. Se artikelnummer i bruksanvisningen.

Hur förvarar man grillen efter användning?

Koppla bort gastillförseln, låt svalna helt, demontera delarna, rengör dem, lägg sedan allt i väskan och stäng med låsanordningen.

Vad gör jag om brännaren inte tänds?

Kontrollera att gastillförseln är öppen, att slangen inte är vikt eller skadad, och att injektorn är ordentligt fastsatt. Om problemet kvarstår, kontakta en specialist. Försök inte att modifiera brännaren själv.

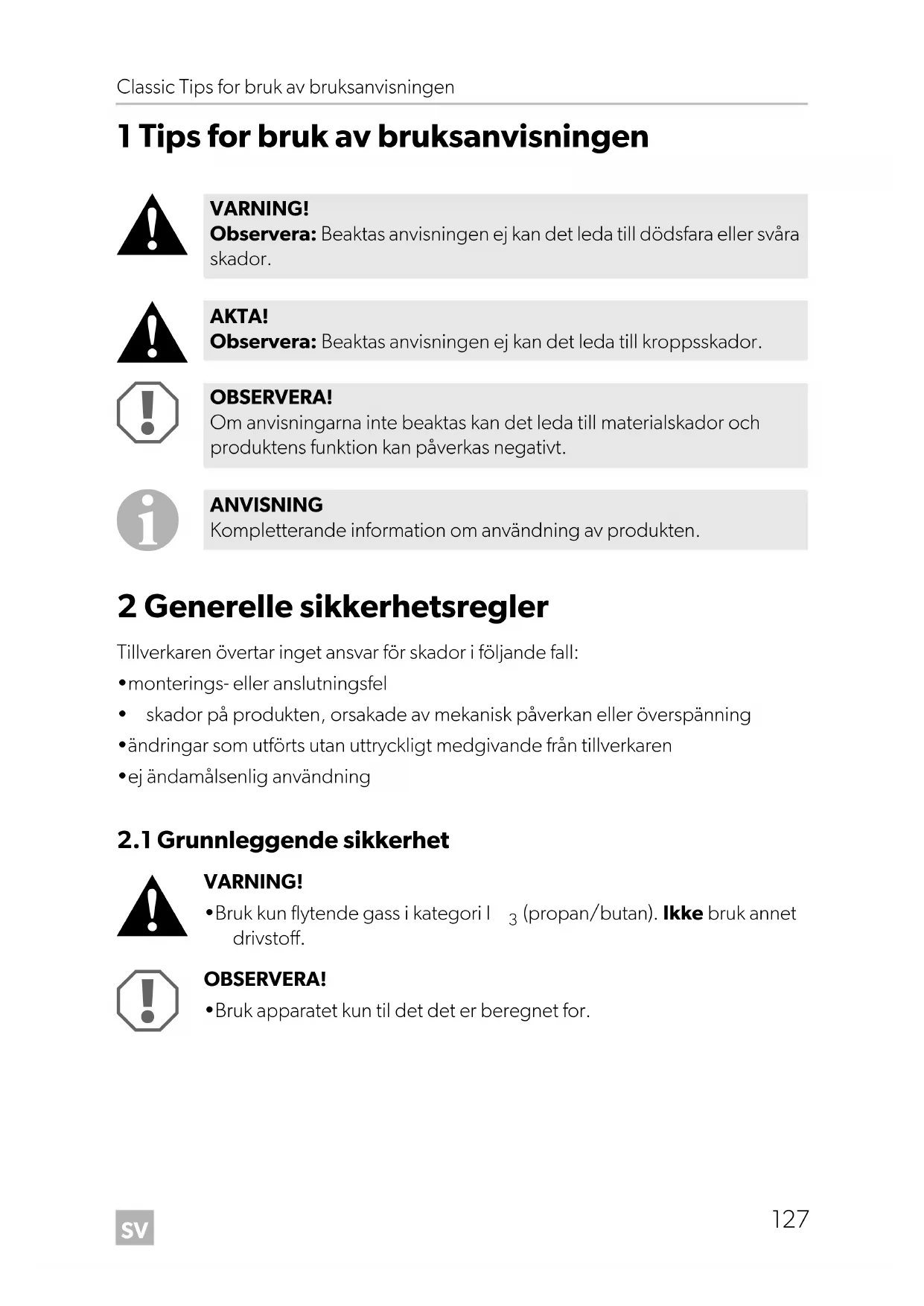

BRUKSANVISNING Classic 1 DOMETIC

Det tilladte gastryk kan aflaeses på typeskiltet i kuffertens underdel.

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.

AKTA!

Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

2 Generelle sikkerhetsregler

Tillverkaren övertar inget ansvar för skador i följande fall:

• monterings- eller anslutningsfel
• skador på produkten, orsakade av mekanisk påverkan eller överspänning
• ändringar som utförts utan uttryckligt medgivande från tillverkaren ej ändamålsenlig användning

Apparaten förbränner gasol och förbrukar syre. Vid användning i slutna rum finns det risk för kvävning på grund av syrebrist. Använd apparaten alltid utomhus.

När du känner gasslukt:

• Denna apparat kan användas av barn från 8 år samt av personer med fysiska, sensoriska eller mentala funktionshinder och personer som saknar erfarenhet och kunskap under förutsättning att de använder den under uppsikt eller har undervisats om hur apparaten används på ett säkert sätt och känner till eventuella risker i samband med användningen.

Dra snabbt tillbaka handen när brännaren har tänts.

• Använd lämpliga kläder när du använder koffertgrillen. Använd inte löst sittande kläder som kan ta eld.
• Låt koffertgrillen svalna till omgivningstemperatur innan du tar i den med händerna.
• Byt ut porösa eller skadade slangar omedelbart.
• Munstycke, injektor eller brännare får aldrig ändras.

OBSERVERA!

1 Brännare med kokplatta 2 2 Injektor (på brännaren) 3 1 Vätskebehållare med galler 4 1 Hållare för grillgaller 5 4 Stödben 6 1 Grillspett 7 2 Kötthållare 8 1 Koffert 9 1 Bärhandtag 10 1 Lås 11 2 Sidodelar - 2 Skruvar och muttrar M3 - 1 Skruvar och muttrar M4

---

4 T i l l b e h ö r

Finns som tillbehör (medföljer inte leveransen):

Betegnelse Artikkelnr.
Grillavlastningsbord 9103300804
Grillkurv Midi 9103300800
Grillkurv Maxi 9103300801
Batteri-grillmotor (1,5 V) 9103300802
Kombi-grillmotor (1,5 V/230 V)	9103300807
El-grillmotor (230 V) 9103300803
Grill-kåpa Classic 1 och Consul	9103500360
Grill-kåpa Classic 2	9103500361

5 T i l l t e n k t b

Koffertgrillarna Classic 1 och Classic 2 från Dometic är utformade för mobil användning utomhus.

På koffertgrillarna Classic 1 och Classic 2 går det att samtidigt grilla och laga mat på kokplattan på ovansidan. Koffertgrillen kan via en gasslang (ingår inte i leveransomfattningen) anslutas till en gasflaska eller till ett gasuttag på husbilen.

Koffertgrillen får inte användas i slutna utrymmen (t.ex. tält eller förtält). Låt koffertgrillen svalna helt innan du ställer in den i tältet eller förtältet.

Alla utföranden finns i följande anslutningsvarianter:

• Anslutningstryck 30 mbar
• Anslutningstryck 50 mbar

6.2 Gasstryck

Tillvägagångssätt (bild 1, sida 3):

Dra bort skyddsfolien från brännarens ovansida (1).

• Köp en passande gasslang och en tryckreduceringsventil (ingår inte i leveransomfattningen).
• Anslut tryckreduceringsventilen till gasslangens fria ände.

Endast för modeller med anslutning till gasuttag: Köp en passande gasslang (ingår inte i leveransomfattningen). Anslut gasslangen till injektorn (2).

Tabell adapter

En säker användning kan endast garanteras om tillverkarens medlevererade adapter (artikelnr 9103300168 eller 9103300169) används. Vid frågor, kontakta tillverkarens filial i ditt land (adresser se baksidan).

Land Adapter

9103300168

Övriga Europa 9103300169

Tillvägagångssätt (bild 2, sida 3):

Skjut alltid in gallret tillsammans med vätskebehållaren (4) på önskad höjd. Vid behov, skjut in grillspettet (5) i hållarna på sidodelarna.

8.2 Montera brännaren

Tillvägagångssätt (bild 2, sida 3):

Lägg brännaren (7) på sidodelarna.

Skjut in injektorn (6) i brännaren (7), tills det hörs att den hakar fast.

8.3 Koble koffertgrillen til gassflasken

VARNING! Risk för personskador!

Tillvägagångssätt (bild 3, sida 4):

Sett gassflasken (1) loddrett og minimum 50 cm unna koffertgrillen. Kontroller om ventilen (2) til gassflasken er lukket.

Kontrollera, efter anslutning till gaskällan, gasledningens täthet med ett skummande medel, t.ex. tvålösning.

8.4 Koble koffertgrillen til gasskontakten

Kontrollera, efter anslutning till gaskällan, gasledningens täthet med ett skummande medel, t.ex. tvålösning.

8.5 Tända på koffertgrillen

VARNING! Risk för personskador!

Tillvägagångssätt (bild 4, sida 4):

Öppna gastillförseln. Tänd genast brännaren vid gasöppningarna (1), använd en tändsticka eller en lämplig tändare.

Dra genast undan handen när brännaren har tänts.

Kontrollera att brännaren brinner korrekt efter tändning: Det ska vara en låga på båda sidorna och över hela brännarröret (2).

8.6 Grilla

Var vänlig beakta följande anvisningar vid grillning:

AKTA! Fara för förbränning

Var vänlig beakta följande anvisningar vid kokning/stekning:

• Använd inga grytor/kastruller med rund botten.
• Använd endast grytor/kastruller med en diameter mellan 10 cm och 20 cm.

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,
• en reklamationsbeskrivning/felbeskrivning.

12 Deponering

Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

När du märker gaslukt:

Dra snabbt handen tillbaka när brännaren har tänt.

• Använd lämpliga kläder när du använder koffertgrillen. Använd inte lösa kläder som kan fatta eld.
• Låt koffertgrillen svalna till omgivningstemperatur innan du tar i den med händerna.
• Byt ut porösa eller skadade slangar omedelbart.
• Munstycke, injektor eller brännare får aldrig ändras.

PASS PÅ!

Byt gasflaska endast när det är god luftning. Se till att det inte finns några tändkällor i närheten. Byt gasflaskan endast när koffertgrillen är avstängd.
