MANUALE UTENTE Classic 2 DOMETIC

Istruzioni per l'uso 81

NL

Koffergrill

Prima di effettuare il montaggio e la messa in funzione, leggere accurata- mente questo manuale di istruzioni, conservarlo e nel caso in cui l'apparecchio venga consegnato ad un altro utente, consegnare anche le relative istruzioni.

Indice

1 Spiegazione dei simboli 82
2 Indicazioni di sicurezza generali....82
3 Dotazione 85
4 Accessori 86
5 Uso conforme alla destinazione 86
6 Descrizione tecnica.... 86
7 Prima della messa in funzione iniziale.... 87
8 Uso del barbecue portatile.... 89
9 Eliminazione dei disturbi. 94
10 Pulizia del barbecue portatile.... 94
11 Garanzia 95
12 Smaltimento 95
13 Specifiche tecniche. 96

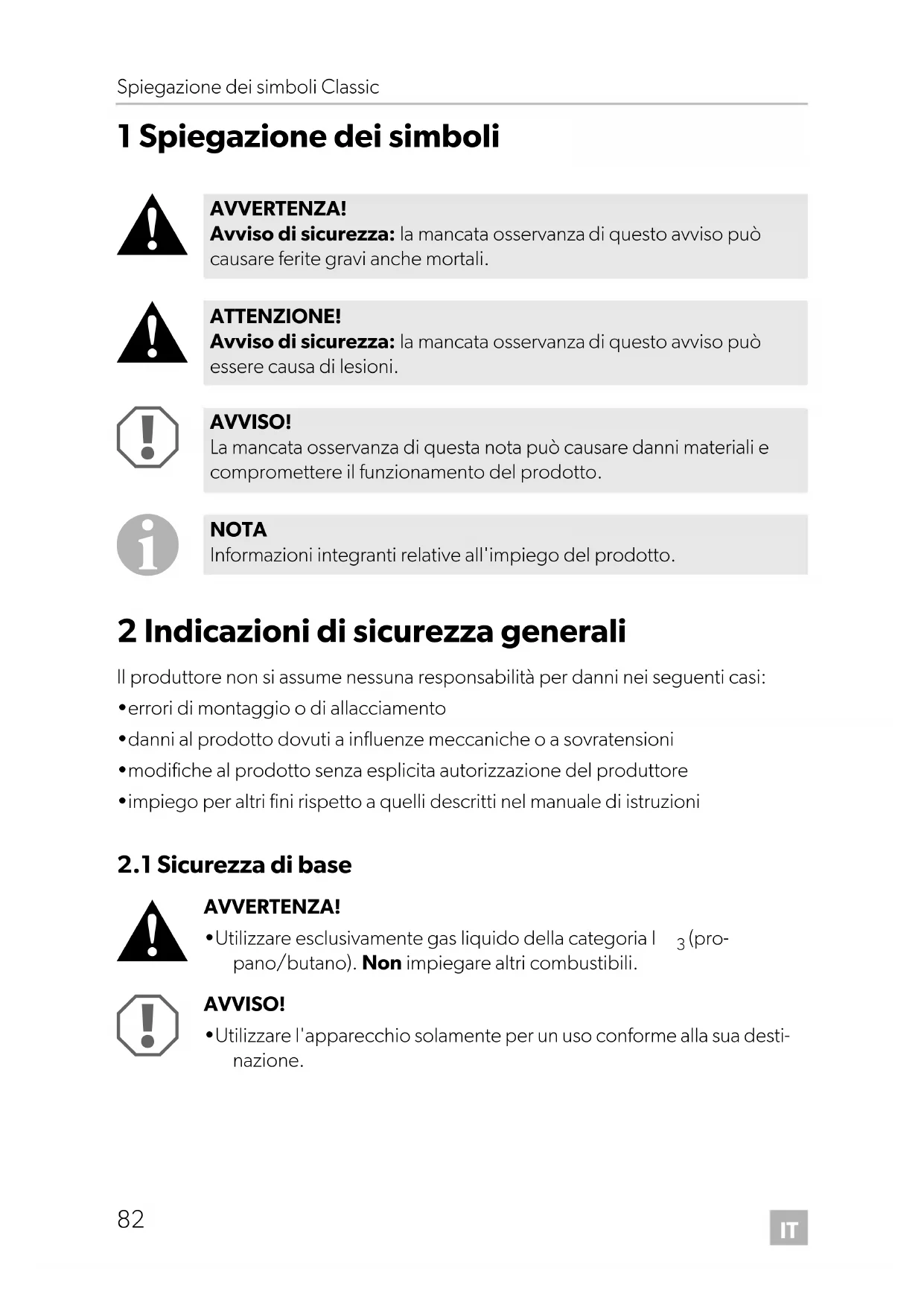

1 Spiegazione dei simboli

AVVERTENZA!

Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali.

ATTENZIONE!

Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni.

AVVISO!

La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.

NOTA

Informazioni integranti relative all'impiego del prodotto.

2 Indicazioni di sicurezza generali

Il produttore non si assume nessuna responsabilità per danni nei seguenti casi:

• errori di montaggio o di allacciamento
• danni al prodotto dovuti a influenze meccaniche o a sovratensioni
• modifiche al prodotto senza esplicita autorizzazione del produttore
• impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

2.1 Sicurezza di base

AVVERTENZA!

- Utilizzare esclusivamente gas liquido della categoria I _3 (propano/butano). Non impiegare altri combustibili.

AVVISO!

- Utilizzare l'apparecchio solamente per un uso conforme alla sua destinazione.

2.2 Sicurezza durante l'uso del gas liquido

AVVERTENZA!

• Tenere le sostanze infiammabili lontane da stufette elettriche, apparecchi per la cucina e altre fonti di luce o di calore.
• Confrontare i dati della pressione riportati sulla targhetta con quelli indicati sulla bombola di gas propano o butano.
• Non conservare mai le bombole di gas liquido in luoghi non aerati o al di sotto del livello del terreno (avvallamenti del terreno a forma di imbuto).
• Proteggere le bombole di gas liquido dalla diretta esposizione dei raggi solari. La temperatura non deve superare i 50 °C.

2.3 Sicurezza durante il funzionamento dell'apparecchio

AVVERTENZA!

• Pericolo di asfissia!

L'apparecchio brucia gas liquido, consumando in tal modo ossigeno. Nell'utilizzo in ambienti chiusi sussiste il pericolo di asfissia a causa della mancanza di ossigeno.

Azionare l'apparecchio solo all'aperto.

• In caso di odore di gas:

• Chiudere la valvola della bombola del gas e lasciarla chiusa fino a quando non è stato eliminato l'errore.
• Non provare mai a cercare la perdita con una fiamma libera.

- Questo dispositivo può essere usato sia da bambini dagli 8 anni in su, sia da persone con ridotte capacità fisiche, sensoriali o mentali o con poca esperienza o conoscenze, se non lasciati soli o se istruiti sull'utilizzo sicuro del dispositivo e se sono in grado di capire i pericoli che possono sorgere.

- Sorvegliare i bambini per evitare che giochino con l'apparecchio.

- Quando l'apparecchio è in funzione, non lasciarlo mai incustodito per un lungo periodo di tempo.

- Utilizzare fiammiferi lunghi o un accendigas adeguato. Durante l'accensione, prestare attenzione alle aperture di uscita del gas. Non distogliere lo sguardo dal bruciatore quando lo si accende. Ritirare subito la mano non appena il bruciatore si è acceso.

• Quando si utilizzano i barbecue portatili, indossare sempre un abbigliamento adeguato. Non indossare vestiti ampi, in quanto possono prendere fuoco facilmente.
• Lasciar raffreddare il barbecue portatile fino alla temperatura ambiente prima di toccarlo a mani nude.
• Sostituire la conduttura flessibile se il materiale dovesse risultare infragilito o poroso.
• Non sostituire mai le bocchette, l'iniettore o il bruciatore.

AVVISO!

• Non utilizzare mai la grigla senza il recipiente per i liquidi.
• Le parti calde dell'apparecchio non devono entrare in contatto con grassi, acqua o altri liquidi.
• Non trasportare mai l'apparecchio se ancora caldo.
• Utilizzare solo pentole e padelle con fondo piatto e dal diametro di 10 – 20 cm.
• Mentre si cucina, assicurarsi che le pentole e le padelle siano stabili.
  • Assicurarsi che i manici delle padelle o delle pentole non sporgano dal barbecue portatile. Girare i manici verso l'interno. In questo modo si riduce il pericolo di rovesciamento, di gravi ustioni e il rischio che le sostanze infiammabili prendano fuoco.
• Prestare la massima attenzione quando si scaldano grasso o olio, infatti essi potrebbero infiammarsi se dovessero raggiungere temperature molto elevate.
• Utilizzare esclusivamente presine asciutte, in modo da evitare la formazione di vapore. Al posto delle presine non utilizzare asciugamani o simili, in quanto potrebbero prendere fuoco.
• Non lasciare mai incustodito il barbecue portatile quando è in funzione. Le pentole che traboccano possono provocare fumo e incendi.

3 D o t a z i o n e

Quantità Denominazione

11 Bruciatore con piano cottura

2 2 Iniettori (sul bruciatore)

3 1 Recipiente per liquidi con griglia

41 Supporto griglia

5 4 P i e d i

6 1 S p i e d

72 Fermacarne

81 Contenitore

9 1 M a n i c

101 Chiusura

11 2 Componenti laterali

- 2 Viti e dadi M3

- 1 Vite e dado M4

- 1 Istruzioni per l'uso

4 A c c e s s o r i

Disponibile come accessorio (non in dotazione):

Denominazione N. articolo

Vassoi barbecue 9103300804

Cestino per barbecue Midi 9103300800

Cestino per barbecue Maxi 9103300801

Batteria del motore per barbecue (1,5 V) 9103300802

Motore del barbecue Combi (1,5 V/230 V) 9103300807

Motore del barbecue di rete (230 V) 9103300803

Copertura barbecue Classic 1 e Consul 9103500360

Copertura barbecue Classic 2 9103500361

5 Uso conforme alla destinazione

I barbecue portatili Classic 1 e Classic 2 di Dometic sono realizzati per essere impiegati all'aperto.

Con i barbecue portatili Classic 1 e Classic 2 è possibile grigliare e contemporaneamente cucinare con i fuochi sulla parte superiore. Il barbecue portatile può essere collegato mediante un tubo flessibile del gas (non compreso nella fornitura) a una bombola del gas o a una presa del gas di un camper.

Il barbecue portatile non deve essere azionato in ambienti chiusi (ad es. tende o verande). Lasciare raffreddare completamente il barbecue portatile prima di collo-carlo in una tenda o in una veranda.

6 Descrizione tecnica

È possibile smontare il barbecue portatile in modo che sia più semplice da trasportare. Nella valigetta trovano posto tutti i suoi componenti.

Come combustibile, utilizzare esclusivamente gas liquido della categoria I3 (propano/butano).

6.1 Specifiche delle varianti dell'apparecchio

Il barbecue portatile è disponibile in diversi modelli e in diverse varianti di allacciamento:

• Classic 1: barbecue portatile con tre fuochi
• Classic 2: barbecue portatile con due fuochi

Tutti i modelli sono disponibili nelle seguenti versioni:

• pressione di collegamento da 30 mbar
• pressione di collegamento da 50 mbar

6.2 Pressione del gas

La pressione del gas ammessa è riportata sulla targhetta nella parte inferiore della valigetta.

Gli apparecchio con il collegamento alla bombola del gas, devono essere messi in esercizio con una valvola di riduzione della pressione.

Utilizzare solo valvole di riduzione della pressione previste e autorizzate nel vostro Paese.

AVVERTENZA! Rischio di lesioni!

La pressione di uscita della valvola di riduzione della pressione deve corrispondere alla pressione di collegamento (pressione di gas) del barbecue portatile.

7 Prima della messa in funzione iniziale

Procedere come segue (fig. 1, pagina 3):

▶ Togliere la pellicola di protezione dalla parte superiore del bruciatore (1).
Avvitare il manico (9) con le due viti M3 nella parte inferiore della valigetta.
Fissare il dispositivo di chiusura (10) con la vite M4 sul coperchio della valigetta.
▶Lavare la griglia e il recipiente per liquidi con un detergente comunemente in commercio.

▶Solo con collegamento a bombole del gas:

• Procuratevi un flessibile del gas adatto e una valvola di riduzione della pressione (entrambi non compresi nella fornitura).
• Collegare la valvola di riduzione della pressione all'estremità libera del tubo flessibile del gas.

▶ Solo con collegamento alle prese del gas: procurarsi un tubo flessibile adatto (non contenuto nella fornitura).

▶ Collegare il flessibile del gas all'iniettore (2).

Adattatore tabella

AVVISO! Pericolo di danneggiamento!

Un funzionamento regolare è possibile solo con l'adattatore (n. art. 9103300168 oppure 9103300169) fornito dal produttore. In caso di domande rivolgersi alla filiale del produttore presente nel proprio Paese (i rispettivi indirizzi sono indicati sul retro).

Paese Adattatore

D A CH	-
DK E FIN N RUS S	9103300168
Resto dell'Europa 9103300169

8 Uso del barbecue portatile

8.1 Installazione del barbecue portatile

Quando si sceglie il luogo di montaggio, tenere presente le seguenti indicazioni.

• Posizionare il barbecue portatile all'aperto, in un'area ben ventilata. Non posizionarlo in un avvallamento del terreno: il gas deve potersi disperdere liberamente.
• Il terreno deve essere fermo, piano e stabile.
• Il barbecue portatile deve essere al riparo dal vento.
• Non posizionare il barbecue portatile nelle vicinanze di materiali facilmente infiammabili, nemmeno quando si sta raffreddando. Mantenere una distanza minima di 20 cm.
• Osservare anche le indicazioni di sicurezza, vedi a questo proposito il capitolo "Sicurezza durante l'uso del gas liquido" a pagina 83.

Procedere come segue (fig. 2, pagina 3):

▶ Aprire il dispositivo di chiusura e aprire la valigetta (1).
▶Estrarre i singoli componenti e metterli da parte.
Fissare le gambe di sostegno (2) sul fondo della valigetta..

▶Montare i componenti laterali.

• Agganciare il componente laterale (3) nella feritoia sulla parte superiore della valigetta (1) (A).
  – Ribaltarlo in avanti.
• Agganciare il componente laterale sul lato anteriore del fondo della valigetta (B).

AVVISO!

Non utilizzare mai l'apparecchio senza il recipiente per liquidi. Senza il recipiente per liquidi, le targhette segnaletiche sul fondo della vali-getta si sporcherebbero e il calore potrebbe danneggiarle e renderle illeggibili.

▶ Spostare la griglia sempre insieme con il recipiente per i liquidi (5) all'altezza desiderata.
Se necessario, inserire lo spiedo (6) nella guida dei componenti laterali.

8.2 Montaggio del bruciatore

Procedere come segue (fig. 2, pagina 3):

▶ Appoggiare il bruciatore (7) sui componenti laterali.
▶ Inserire l'iniettore (6) nel bruciatore (7) finché non è innestato con uno scatto udibile.

8.3 Collegamento del barbecue portatile alla bombola del gas

AVVERTENZA! Rischio di lesioni!

• Impiegare solo bombole di gas propano o butano con valvola di riduzione della pressione certificata e con un cappuccio appropriato.
• Confrontare i dati della pressione riportati sulla targhetta con quelli indicati sulla valvola di riduzione della pressione.

Procedere come segue (fig. 3, pagina 4):

▶ Posizionare la bombola del gas (1) verticalmente e ad almeno 50 cm di distanza dal barbecue portatile.
▶ Verificare se la valvola (2) della bombola del gas è chiusa.
▶ Serrare a mano la valvola di riduzione della pressione (3) sulla bombola del gas.
▶ Assicurarsi che il tubo flessibile del gas - non sia stato bloccato o piegato, - si trovi a una distanza di sicurezza dal bruciatore.
Dopo il collegamento dell'apparecchio all'alimentazione del gas, controllare la tenuta del tubo flessibile con un mezzo schiumogeno, ad es. acqua saponata.

8.4 Collegamento del barbecue portatile alla presa del gas

▶Inserire il tubo flessibile del gas nella presa del gas.
▶ Assicurarsi che il tubo flessibile del gas

– non sia stato bloccato o piegato,

- si trovi a una distanza di sicurezza dal bruciatore.

Dopo il collegamento dell'apparecchio all'alimentazione del gas, controllare la tenuta del tubo flessibile con un mezzo schiumogeno, ad es. acqua saponata.

8.5 Accensione del grill

AVVERTENZA! Rischio di lesioni!

• Non lasciare incustodito il barbecue portatile quando è in funzione.
- Accendere il bruciatore subito dopo l'apertura dell'alimentazione del gas. In caso contrario, il gas potrebbe raccogliersi attorno al bruciatore e causare un'esplosione.
- Deve essere possibile controllare dall'alto l'intero processo di accensione; pentole o altri oggetti non devono coprire il campo visivo.

NOTA

• Durante l'esercizio è udibile un leggero rumore prodotto dal gas in uscita. Esso è completamente innocuo.
• Quando viene messo in esercizio per la prima volta, l'apparecchio può produrre fumo. Questo è causato dalla bruciatura dei resti infiammabili del grasso delle macchine e non dura che una decina di minuti.
• La lamiera in acciaio inox del briuciatore assume un colore bluastro a causa delle alte temperature. Questo non influisce tuttavia sul funzionamento dell'apparecchio e sulla qualità del materiale.

Procedere come segue (fig. 3, pagina 4):

▶Aprire l'alimentazione del gas.

Subito dopo accendere il bruciatore in corrispondenza delle aperture delle uscite del gas (1) con un lungo fiammifero o un altro strumento idoneo per l'accensione.

Ritirare la mano non appena il bruciatore si è acceso.

Dopo averlo acceso, controllare se il bruciatore brucia correttamente: su entrambi i lati del tubo del bruciatore (2) la fila con la fiamma deve bruciare sull'intera lunghezza.

8.6 Grigliare

Osservare le seguenti indicazioni per grigliare:

ATTENZIONE! Pericolo di ustioni!

• Utilizzare sempre il supporto della griglia se si desidera alzare o abbassare l'altezza del recipiente per liquidi e della griglia quando sono caldi.

• Estrarre il supporto della griglia quando si griglia. Potrebbe diventare troppo caldo.

• Quando si griglia, regolare la temperatura, alzando o abbassando l'altezza del recipiente per liquidi e della griglia.
  • Gli alloggiamenti superiori e laterali, sono adatti per grigliare in modo breve e intenso (p.es.: bistecche).

• Non utilizzare mai l'apparecchio senza il recipiente per liquidi. Senza il recipiente per liquidi, le targhette segnaletiche sul fondo della valigetta si sporche-rebbero e il calore potrebbe danneggiarle e renderle illeggibili. Inoltre, grazie al recipiente per liquidi, il calore del bruciatore viene sfruttato meglio.
• Fissare allo spiedo i cibi che si desidera grigliare (come il pollo o l'arrosto) con i due fermacarne. Inserire lo spiedo nel supporto per lo spiedo.
• Per girare comodamente l'arrosto, utilizzare un motore del barbecue (accessorio). Per prima cosa, fissare il motore per barbecue sulla parte sinistra, inserendo la manopola di fissaggio nel relativo foro. Inserire infine la punta quadrata dello spiedo nell'apertura del motore.
• Quando vengono grigliati arrosti allo spiedo, con il sugo di cottura dell'arrosto è possibile preparare salse deliziose.

8.7 Cucinare

Osservare le seguenti indicazioni per cucinare:

• Non utilizzare pentole dal fondo convesso.
• Utilizzare solo pentole dal diametro di 10 – 20 cm.

8.8 Come spegnere il barbecue portatile

▶Chiudere l'alimentazione del gas.
√Le fiamme si spengono.

8.9 Come smontare il barbecue portatile

ATTENZIONE! Pericolo di ustioni!

Dopo l'uso, il barbecue portatile è estremamente caldo. Lasciar raffreddare il barbecue portatile prima di pulirlo, smontarlo o trasportarlo.

▶Scollegare il barbecue portatile dall'alimentazione di gas.
▶Smontare il barbecue portatile raffreddato.
▶Pulire i singoli componenti, a riguardo vedi capitolo “Pulizia del barbecue portatile” a pagina 94.
▶Inserire i componenti nella valigetta.
▶Chiudere la valigetta con il dispositivo di chiusura.

8.10 Sostituzione della bombola del gas

AVVERTENZA! Rischio di lesioni!

Sostituire la bombola del gas solo in ambienti ben areati.

Assicurarsi che la fonte di accensione sia nelle vicinanze.

Sostituire la bombola del gas solo se il barbecue portatile è spento.

▶Chiudere completamente la valvola della bombola del gas.
▶Svitare la valvola di riduzione della pressione dalla bombola di gas.
▶Controllare lo stato del tubo flessibile del gas.

Sostituire la conduttura flessibile se il materiale dovesse risultare infragilito o poroso.

▶ Serrare a mano la valvola di riduzione della pressione sulla nuova bombola.

9 Eliminazione dei disturbi

Le riparazioni ai componenti dell'alimentazione del gas possono venire eseguite solo da tecnici specializzati.

▶In caso di guasti, chiudere l'alimentazione del gas.
Controllare nuovamente se l'apparecchio è stato montato correttamente e se i componenti non presentano danneggiamenti (in modo particolare il tubo flessibile del gas e l'iniettore).
▶ Sostituire le parti danneggiate.
▶ Mettere in esercizio l'apparecchio solo quando tutti i guasti sono stati eliminati.

10 Pulizia del barbecue portatile

AVVISO!

Per la pulizia non impiegare detergenti corrosivi o oggetti ruvidi perché potrebbero provocare danni all'apparecchio.

Utilizzare detergenti comunemente in commercio.

▶Prima di pulire l'apparecchio, lasciarlo raffreddare.
▶ Pulire le superfici. Rimuovere, in particolare, residui di olio e grasso incrostati.
▶Non pulire in nessun caso l'apparecchio con un getto di vapore.
▶ Prima di mettere via l'apparcchio, assicurarsi che si asciutto.

11 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

12 Smaltimento

▶Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

13 Specifiche tecniche

Denominazione, pressione di collegamento N. articolo

Barbecue portatile Classic 1, 30 mbar 9103300172

Barbecue portatile Classic 1, 50 mbar 9103300173

Barbecue portatile Classic 2, 30 mbar 9103300174

Barbecue portatile Classic 2, 50 mbar 9103300175

	Dometic Classic 1
Consumo di gas: 385 g/h
Categoria del gas: Categoria I	3, propano/butano
Numero dei fuochi: 3
Potenza del bruciatore: 5300 W
Dimensioni: Barbecue portatile chiuso: 620 x 128 x 288 mmRecipiente per liquidi con griglia: 544 x 238 mm
Peso: 10 kg
Certificati di controllo:	CE
	Dometic Classic 2
Consumo di gas: 320 g/h
Categoria del gas: Categoria I	3, propano/butano
Numero dei fuochi: 2
Potenza del bruciatore: 4300 W
Dimensioni: Barbecue portatile chiuso: 510 x 128 x 288 mmRecipiente per liquidi con griglia: 435 x 238 mm
Peso: 8 kg
Certificati di controllo:	CE
