KIRA CV 50 - робот-пылесос Kärcher - Бесплатное руководство пользователя

Тип продукта	Робот-пылесос
Бренд	Kärcher
Модель	KIRA CV 50
Размеры (Д × Ш × В)	577 × 580 × 302 мм
Вес (без аксессуаров)	15,5 кг
Питание	Литий-ионный аккумулятор 36 В, 2 блока по 7,5 А·ч
Автономность	До 210 мин в режиме Eco, 140 мин в нормальном режиме
Время зарядки (быстрое зарядное устройство)	58 мин до 80%, 81 мин до 100%
Объем резервуара	4,5 л
Мощность всасывания	230 Вт
Расход воздуха	16 л/с
Разрежение	19,3 кПа (193 мбар)
Уровень шума	57 дБ(А) (давление), 70 дБ(А) (мощность)
Подключение	Wi-Fi, LTE/4G
Датчики	LiDAR, ультразвуковые, ToF, обнаружение падения, отслеживание стен
Режимы уборки	Базовый режим (однократная уборка), Режим расписания (с картографированием)
Основные функции	Систематическая уборка, обнаружение препятствий, защита от детей, блокировка PIN, защита от кражи
Текущее обслуживание	Очистка контейнера для пыли, очистка фильтра, щеток, боковых щеток, датчиков
Запасные части	Боковые щетки, щетки, фильтры, подметальный край, аккумуляторы, батарейка CR2032
Гарантия	В зависимости от условий страны, обратитесь в службу поддержки

Часто задаваемые вопросы - KIRA CV 50 Kärcher

Какова автономность робота-пылесоса KIRA CV 50?

Максимальная автономность составляет 210 минут в режиме Eco с двумя полностью заряженными аккумуляторами и 140 минут в нормальном режиме.

Как начать уборку с KIRA CV 50?

Включите устройство, удерживая кнопку включения/выключения/паузы в течение 3 секунд. В главном меню выберите 'Уборка', затем желаемый режим (Базовый режим или Режим расписания). Подтвердите подготовку, и робот начнет уборку.

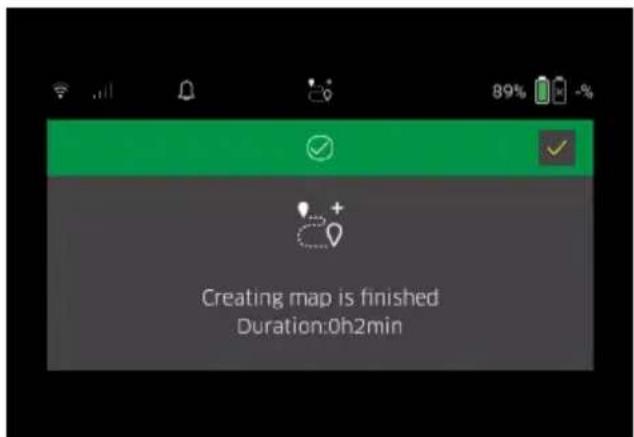

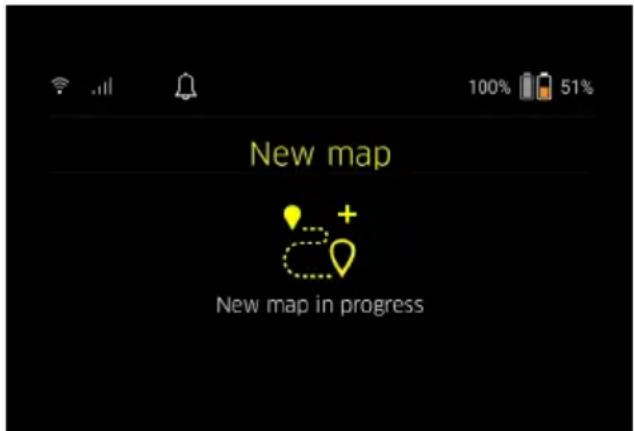

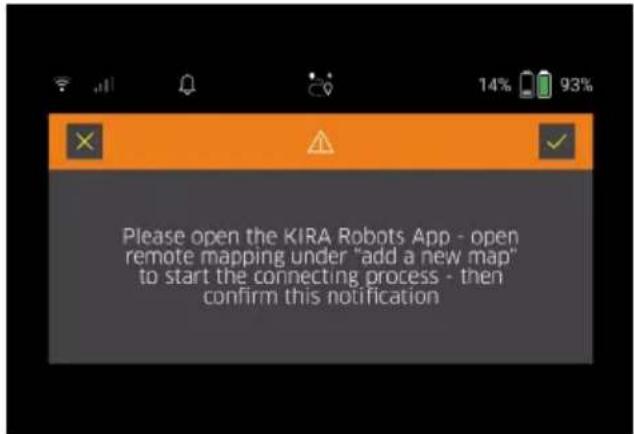

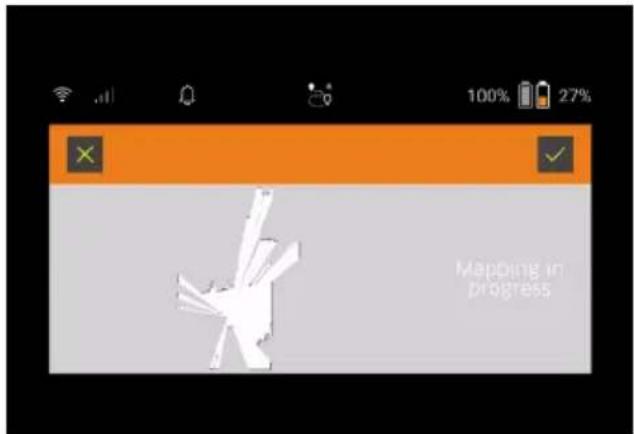

Как создать карту уборки с KIRA CV 50?

В главном меню перейдите в 'Уборка' > 'Новая карта' > 'Автономное картографирование'. Подготовьте помещение, откройте двери, затем подтвердите. Робот выполнит ознакомительный проход. Карта будет доступна в приложении для переименования и редактирования.

Что делать, если робот не запускается?

Проверьте, заряжены ли аккумуляторы и правильно ли они установлены. Если проблема сохраняется, обратитесь к разделу устранения неисправностей в руководстве или свяжитесь со службой поддержки.

Как обслуживать фильтр и контейнер для пыли?

Опустошайте контейнер для пыли после каждого использования, нажав кнопку разблокировки. Чистите фильтр раз в неделю, постукивая по нему. Для более тщательной очистки снимите фильтр и промойте его чистой водой (полностью высушите перед установкой обратно).

Как активировать защиту от детей на KIRA CV 50?

В главном меню перейдите в 'Настройки' > 'Блокировка/Безопасность' и активируйте 'Защиту от детей'. Вы также можете активировать ее, одновременно нажав кнопки 'вверх' и 'вниз'. Для отключения повторите операцию.

Какие типы полов может убирать робот-пылесос?

KIRA CV 50 предназначен для уборки ковров и твердых полов (плитка, паркет, линолеум и т.д.). Его нельзя использовать на мокрых полах, лестницах или на улице.

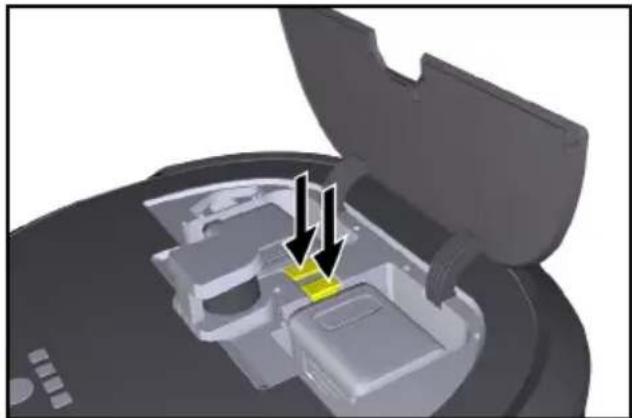

Как заменить аккумуляторы робота?

Откройте дверцу отсека аккумуляторов. Нажмите кнопку разблокировки каждого аккумулятора, чтобы извлечь их. Вставьте заряженные аккумуляторы до щелчка. Закройте дверцу и при необходимости подтвердите на экране.

Что означает красное мигание светодиода?

Красное мигание указывает на критическую ошибку: робот не может продолжить уборку. Проверьте уведомления на экране или в приложении, чтобы определить проблему (например, разряженная батарея, блокирующее препятствие, внутренняя неисправность).

Можно ли запрограммировать KIRA CV 50 на плановую уборку?

Да, через приложение Kärcher KIRA Robots вы можете создавать плановые уборки. На вкладке 'Задачи' задайте время, карту и параметры (режим пылесоса, запрещенные зоны и т.д.).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KIRA CV 50 Kärcher

Общие указания

Защита окружающей среды

Использование по назначению

Указания по технике безопасности

Предохранительные устройства

Принадлежности и запасные части

Комплект поставки

Описание устройства

Принцип работы робота-пылесоса

Распаковывание

Зарядка аккумуляторных блоков

Ввод в эксплуатацию

Управление

Транспортировка

Хранение

Уход и техническое обслуживание 315

Помощь при неисправностях.... 316

Сервисная служба 316

Гарантия.... 316

Декларация о соответствии стандартам ЕС ... 316

Общие указания

Перед первым использованием следует прочитать прилагаемую оригинальную инструкцию по

эксплуатации устройства, аккумуляторного блока и зарядного устройства. Действовать в соответствии с ними.

Следует сохранить документацию для дальнейшего пользования или для следующего владельца.

• Несоблюдение инструкции по эксплуатации может привести к повреждению устройства и опасности травмирования пользователя и других лиц.
• При обнаружении транспортных повреждений сразу проинформировать торгового представителя.
• При распаковке устройства проверить его комплектность и целостность.

Сопроводительная информация об изделии

QR-код® для загрузки приложения и для доступа к онлайн-инструкции по эксплуатации см. на:

QR-код® является зарегистрированной торговой маркой компании DENSO WAVE INCORPORATED.

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи,

аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по компонентам (REACH)

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Использование по назначению

- Данный робот предназначен для автономной сухой уборки ковровых и твердых напольных

покрытий и может применяться для автономной непрерывной поддерживающей уборки на всех распространенных напольных покрытиях.

• Не используйте робот-пылесос для уборки влажных напольных покрытий, ванных комнат или других влажных помещений, лестниц, столешниц, полок или на открытом воздухе.
• Производитель не несет ответственности за повреждения, полученные в результате использования не по назначению или неправильного обращения с устройством.
• Данное устройство предусмотрено для коммерческого использования, например, в гостиницах, школах, магазинах, офисах или библиотеках.

Заряжайте аккумуляторный блок только с помощью допущенных зарядных устройств:

BC 36V 0,5-7,5A

Указания по технике безопасности

Степень опасности

⚠️ ОПАСНОСТЬ

- Указание относительно непосредственно грозящей опасности, которая приводит к тяжелым травмам или к смерти.

⚠ ПРЕДУПРЕЖДЕНИЕ

- Указание относительно возможной потенциально опасной ситуации, которая может привести к тяжелым травмам или к смерти.

⚠ ОСТОРОЖНО

- Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

ВНИМАНИЕ

- Указание относительно возможной потенциально опасной ситуации, которая может повлечь за собой материальный ущерб.

Общие указания по технике безопасности

⚠️ ОПАСНОСТЬ • Опасность удушья. Упаковочную пленку хранить в недоступном для детей месте. ⚠ ПРЕДУПРЕЖДЕНИЕ • Использовать устройство только по назначению. Учитывать местные особенности и при работе с устройством следить за третьими лицами, находящимися поблизости, особенно детьми. - Данное устройство не предназначено для использования лицами (в том числе детьми) с ограниченными физическими, сенсорными или умственными способностями, а также лицами с недостатком опыта и знаний. • Устройством разрешено пользоваться только лицам, которые прошли инструктаж по обращению с ним, подтвердили свои способности по управлению ним и которым поручено пользование устройством. - Запрещается работать с устройством детям. - Следить за тем, чтобы дети не играли с устройством. • Не подвергайте устройство или

аккумуляторную батарею воздействию чрезмерных температур.

⚠ ОСТОРОЖНО • Опасность несчастного случая и травмирования. При транспортировке и хранении учитывать вес устройства, см. главу Технические характеристики в инструкции по эксплуатации.

- Предохранительные устройства предназначены для вашей защиты. Запрещено изменять предохранительные устройства или пренебрегать ими. • В целях безопасности храните аккумуляторный блок отдельно от устройства.

ВНИМАНИЕ • Повреждение устройства. Не становитесь на устройство, не сажайте на него детей или домашних животных, не ставьте на него предметы.

Указания по технике безопасности при эксплуатации

⚠ ПРЕДУПРЕЖДЕНИЕ • Устройство имеет электрические компоненты, поэтому его нельзя мыть под проточной водой. • Перед каждой эксплуатацией следует проверять зарядное устройство и аккумулятор. Не использовать поврежденные устройства. Ремонт поврежденных деталей должны выполнять только специалисты. ⚠ ОСТОРОЖНО • Перед выполнением любых работ по уходу и техническому обслуживанию выключить устройство и извлечь аккумуляторный блок. • Работы по ремонту и с электрическими компонентами поручать только авторизованной сервисной службе.

Указания по технике безопасности при эксплуатации

⚠ ОПАСНОСТЬ • Не эксплуатируйте устройство в помещениях, в которых воздух содержит горючие газы от бензина, мазута, разбавителя красок, растворителя, парафина или спирта (опасность взрыва). • Не эксплуатируйте устройство без присмотра в помещениях, в которых есть горящее пламя или тлеющие угли в открытом камине. • Не эксплуатируйте устройство без присмотра в помещениях, в которых есть горящие свечи. • Не используйте неперезаряжаемые аккумуляторные батареи в качестве замены перезаряжаемых батарей.

⚠ ПРЕДУПРЕЖДЕНИЕ • Опасность короткого замыкания. Держите токопроводящие предметы (например, отвертки) на расстоянии от зарядных контактов.

⚠ ОСТОРОЖНО • Не стойте и не сидите на зарядной станции сменного аккумулятора или роботе-пылесосе. • Помните об опасности споткнуться о перемещаемый уборочный робот.

• Опасность травмирования. Во время эксплуатации не прикасайтесь пальцами или инструментами к вращающимся чистящей или боковым щеткам. • Обратите внимание, что предметы могут упасть, если они столкнуться с роботом-пылесосом (включая предметы на столах или небольших предметах мебели).
• Устройство не предназначено для сбора вредной для здоровья пыли.

ВНИМАНИЕ • Не эксплуатируйте устройство в помещениях, защищенных системой сигнализации или датчиком движения.

• Использовать устройство только в помещениях. • Не используйте устройство на напольных покрытиях с пролитыми жидкостями или липкими веществами. • Не собирать устройством острые или крупные предметы, например, осколки или упаковочную пленку. ● Не распыляйте жидкости в устройстве и перед использованием убедитесь, что пылесборник сухой. ● Устройство может зацепиться за свисающие электрокабели, скатерти, шнуры и т. д. и опрокинуть предметы.
• Перед использованием устройства поднимите все кабели с пола, чтобы избежать их волочения при уборке. - Не используйте устройство в зоне, которая находится выше уровня пола, например на диване. - Не используйте устройство на возвышениях, не защищенных физическим барьером, например перилами. - Перед началом эксплуатации оградить опасные зоны, например ямы в полу или опасные места падения физическими барьерами.

Предохранительные устройства

Функции блокировки

Существует два варианта блокировки дисплея робота-пылесоса для посторонних лиц.

Блокировка от детей:

Блокировка от детей блокирует дисплей, если пользователь одновременно нажимает кнопку «Вверх» и кнопку «Вниз». Для разблокировки обе кнопки необходимо нажать еще раз.

Блокировка от детей также активируется автоматически, когда запущена автономная уборка или когда робот-пылесос перешел в спящий режим, если он не используется.

Опцию включения/выключения блокировки от детей можно выбрать только в меню настроек робота-пылесоса.

Если активна блокировка PIN-кодом, блокировка для детей недоступна.

Блокировка PIN-кодом:

Блокировка PIN-кодом позволяет пользователю установить свой 4-значный личный код безопасности, который он может использовать для разблокировки робота-пылесоса.

Блокировка PIN-кодом блокирует дисплей, когда робот-пылесос переходит в спящий режим через 5 минут или когда робот-пылесос начинает уборку. Если активна блокировка PIN-кодом, блокировка для детей недоступна.

Блокировку PIN-кодом можно активировать и установить в приложении. Чтобы иметь возможность назначить личный PIN-код, необходимо использовать первоначальный PIN-код 9999.

Защита от кражи

Благодаря защите от кражи и робот-пылесос, и аккумуляторные блоки могут быть защищены от кражи. Эту функцию можно активировать по отдельности в приложении.

Защиту от кражи можно активировать в приложении после назначения PIN-кода и активации блокировки PIN-кодом.

Если крышка аккумуляторного отсека открывается или робот-пылесос поднимается до разблокировки PIN-кодом, срабатывает сигнализация в виде звуковых и световых сигналов до тех пор, пока робот-пылесос не будет разблокирован PIN-кодом.

Принадлежности и запасные части

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Комплект поставки

При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

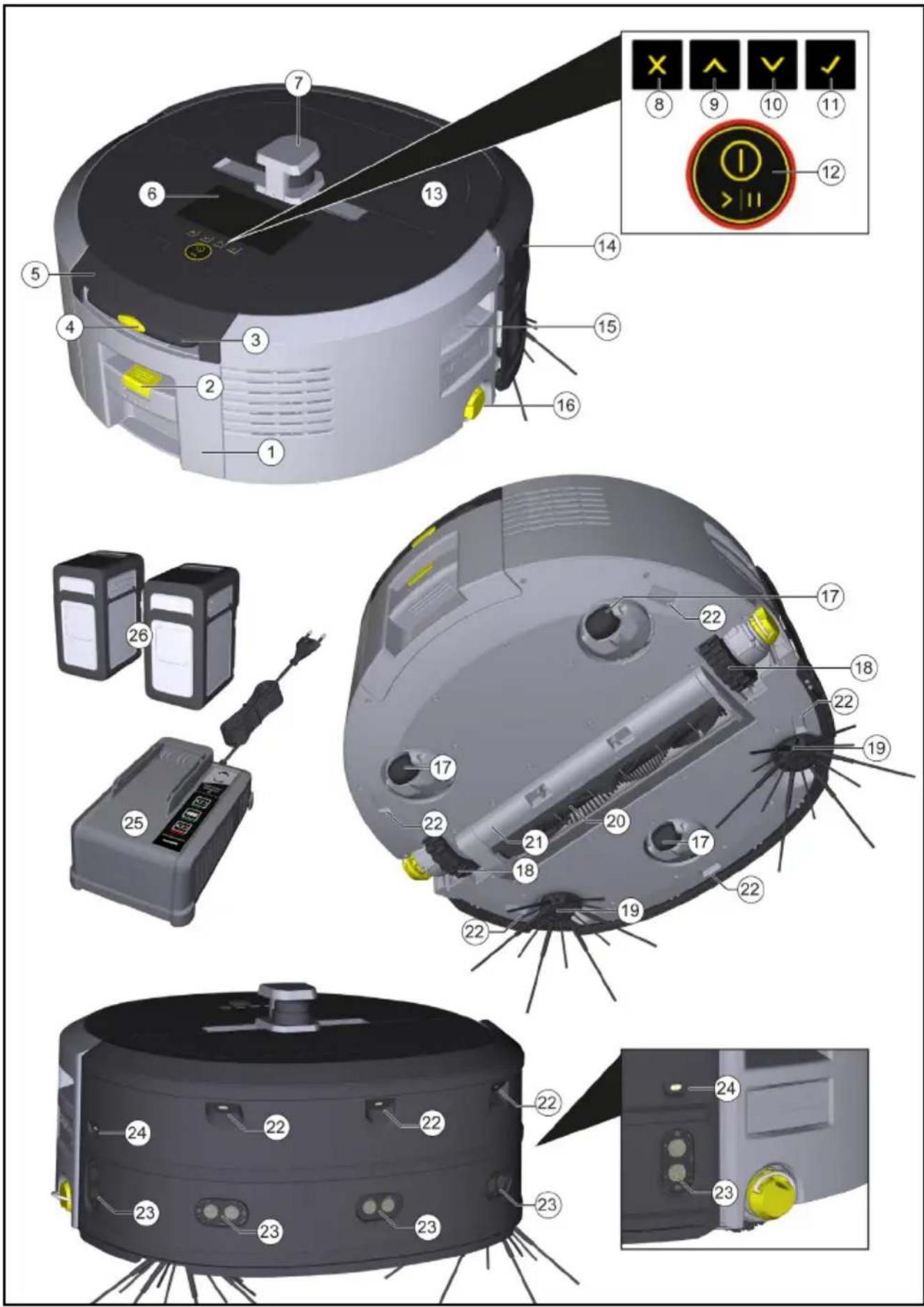

Описание устройства

① Пылесборник ② Кнопка разблокировки пылесборника ③ Телескопическая ручка ④ Кнопка разблокировки телескопической ручки ⑤ Крышки отсека для хранения телескопической ручки ⑥ Дисплей ⑦ Лидарный датчик ⑧ Кнопка «Назад/отмена» ⑨ Кнопка «Вверх» ⑩ Кнопка «Вниз» ⑪ Кнопка «Подтвердить» ⑫ Кнопка включения/выключения/паузы + аварийный останов ⑬ Крышка аккумуляторного отсека ⑭ Амортизатор ⑮ Утопленная ручка на устройстве ⑯ Соединитель/разъединитель колеса ⑰ Направляющий ролик ⑱ Колесо ⑲ Боковая щетка ⑳ Чистящая щетка ㉑ Крышка чистящей щетки с кромкой подметания ㉒ Датчик падения ㉓ Ультразвуковой датчик обнаружения прозрачных объектов ㉔ Датчик обнаружения стены ㉕ * Зарядное устройство Battery Power+ 36/60 ㉖ * Аккумуляторный блок Battery Power+ 36/75 * опция

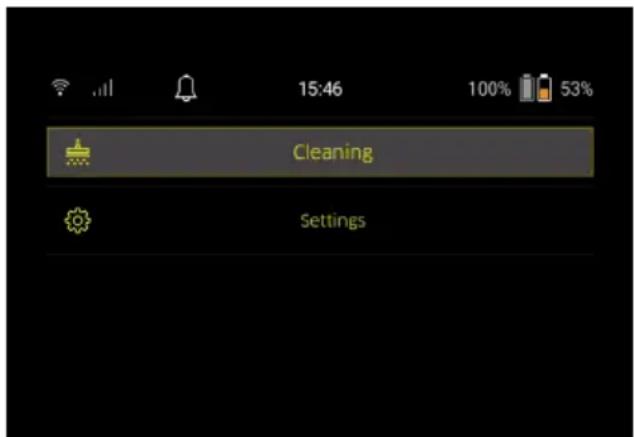

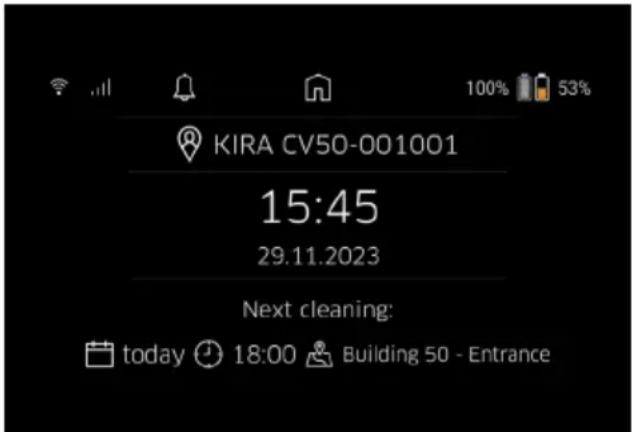

Символы на дисплее

Символ Значение
	Устройство подключено к WLAN.
	Устройство подключено к установленной SIM-карте.
	Точка на символе означает новое указание по техническом обслуживании.
	Процентное значение описывает оставшуюся продолжительность работы аккумуляторов для каждого аккумуляторного блока.
	Устройство работает в режиме Eco.

Принцип работы робота-пылесоса

• Мобильный робот-пылесос получает энергию от сменных аккумуляторов, вставленных в устройство. Благодаря двум полностью заряженным аккумуляторным блокам напряжением 36 В робот-пылесос может выполнять уборку до 210 минут.
• Робот-пылесос движется систематично. С помощью лидарного датчика (LiDAR) он сканирует помещение и поэтапно убирает его. Благодаря дополнительным ToF-датчикам, ультразвуковым датчикам и датчикам падения он своевременно обнаруживает препятствия и ступеньки и избегает их. Бампером он касается низких объектов, которые не могут обнаружить его датчики, и объезжает их после прикосновения.

Индикаторы состояния

Цвет светодиода Значение
Синий	Автономный режим работы
Белый Режим транспортировки
Желтый	Готов к использованиюВключение /выключение
Оранжевый • Предупреждение	• Указания по техническому обслуживанию• Установка обновления• Аккумуляторные блоки разряжены
Красный • Критическая ошибка	• Аварийный сигнал• О ч и с т к а невозможна• Н у ж н а помощь человека

Режимы

Режимы уборки

Предлагаются два режима уборки. В обоих режимах робот-пылесос системно убирает помещение, разбивая его на сегменты. Первым всегда убирается край сегмента. Затем робот-пылесос убирает сегмент полосами.

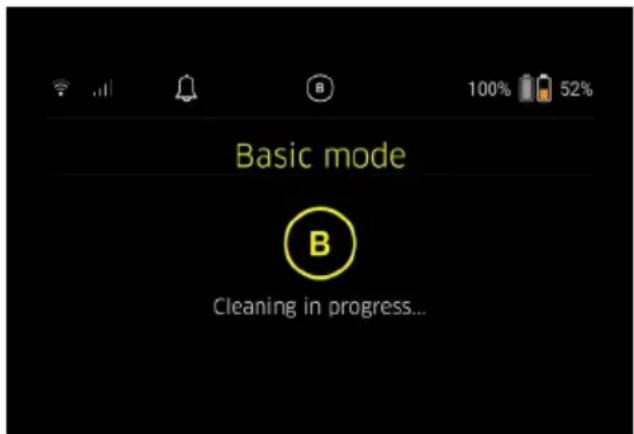

Базовый режим:

• Разовая уборка, которую невозможно запланировать.
• Подходит для закрытых помещений, где робот-пылесос может свободно передвигаться.
• Роботом-уборщиком можно управлять через приложение без какой-либо настройки, и он готов к использованию сразу после первого включения.
• Робот-пылесос не требует предварительной настройки. Уборка осуществляется без предварительно изученной и сохраненной карты.

- После уборки робот-пылесос возвращается в исходную точку, с которой он начал уборку. Обычный режим:

- Подходит для сложных территорий, требующих регулярной уборки. Чтобы использовать этот режим, сначала необходимо создать карту территории. Карта именуется в приложении, и ее следует редактировать для эффективной уборки.

- Для уборки на роботе-пылесосе выбирается уже созданная карта. Таким образом, робот-уборщик может с самого начала эффективно планировать сегменты и работать еще продуктивнее. Карта, редактируемая пользователем, учитывается роботом-пылесосом при планировании сегментов.

- Уборку по выбранной карте можно запустить через дисплей робота-пылесоса или с помощью запланированной уборки в приложении.

- Робот-пылесос должен быть размещен в начальной зоне (прибл. 2 x 2 м) карты.

- Если карта, выбранная на роботе-пылесосе, не соответствует контуру убираемого помещения, в котором находится робот-пылесос, локализация не выполняется и робот-пылесос не начинает уборку. На дисплее появится уведомление.

Мощность всасывания

Необходимую мощность всасывания можно выбрать на дисплее робота-пылесоса в разделе «Настройки» > «Мощность всасывания» или в приложении. Настройка распространяется на всю карту, кроме специальных зон уборки.

1 Нормальный режим

2 Режим Eco

- Сниженная мощность всасывания и частота вращения щетки

• Экономия энергии: в результате более длительное время работы
• Сниженная громкость: поэтому подходит для чувствительных к шуму помещений, таких как коридоры перед конференц-залами или гостиничными номерами

Режим сна

Робот-пылесос автоматически переходит в режим сна после 5 минут бездействия. Дисплей выключается, подключение к облаку или приложению и кнопки остаются активными. В режиме сна робот-мойщик работает около 3 дней до полного разряда аккумуляторных блоков.

Чтобы выйти из режима сна, нажать любую кнопку управления.

Режим ошибки

При активации света и звука робот-пылесос подаст звуковой и визуальный сигнал при возникновении ошибки.

Критическая ошибка (красный):

• Робот-пылесос не может продолжать уборку.
• Робот-пылесос издает звуковой сигнал, светодиодная полоска мигает красным. • В приложении отображается уведомление.

Предупредительное указание (оранжевый):

• Робот-пылесос издает звуковой сигнал, светодиодная полоска мигает оранжевым.
• Уборка продолжается. Может потребоваться помощь человека, например, для замены аккумуляторов или опорожнения мусоросборника. Когда робот-пылесос заканчивает уборку или ему необходимо заменить аккумулятор, он возвращается в исходную точку на карте. • В приложении отображается уведомление.

Распаковывание

1. При распаковывании проверить содержимое упаковки.
2. При обнаружении транспортных повреждений сразу проинформировать торгового представителя.
3. Снять защитную пленку с верхней части устройства, с крышки аккумуляторного отсека и с крышки отсека для хранения телескопической ручки.
4. Снять пенопласт, защищающий бампер.

Зарядка аккумуляторных блоков

Зарядить аккумуляторные блоки (см. инструкции по эксплуатации и инструкции по технике безопасности для аккумуляторного блока и зарядного устройства).

Примечание

Каждый раз при зарядке полностью заряжать аккумуляторные блоки, прежде чем снова вставлять их в устройство.

Ввод в эксплуатацию

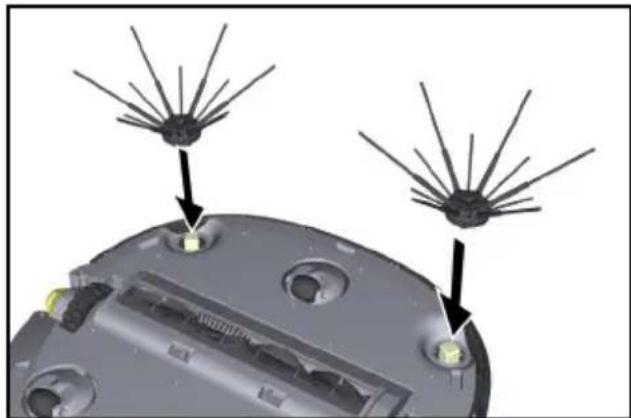

Установка боковой щетки

1. Установить боковые щетки на держатели в нижней части устройства до щелчка.

В комплект входят два винта для крепления боковых щеток на устройстве, если они ослабнут во время уборки и потребуется дополнительная фиксация.

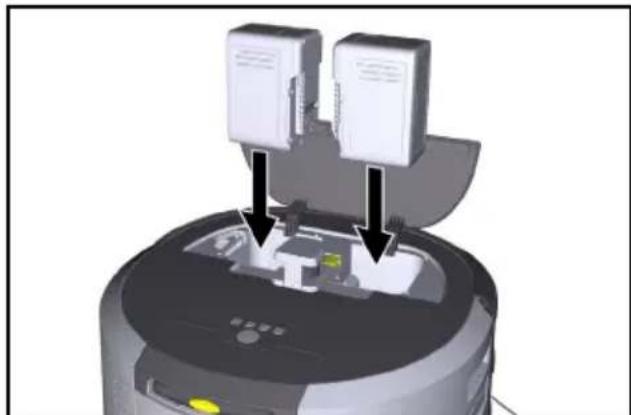

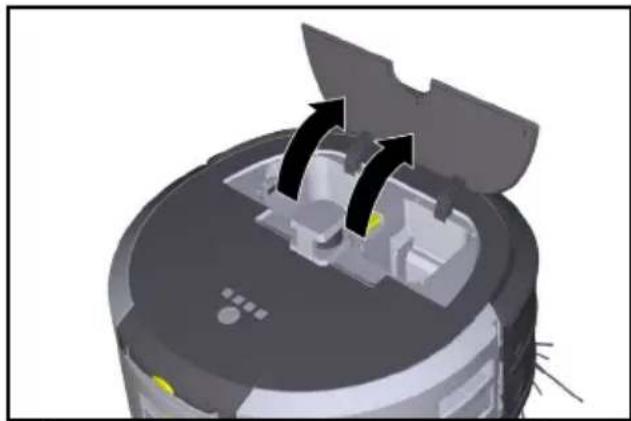

Установка аккумуляторных блоков

1. Открыть крышку аккумуляторного отсека.

1. Вставить один или два аккумуляторных блока в крепление на устройстве до щелчка.

1. Закрыть крышку аккумуляторного отсека.

Загрузка приложения и подключение устройства

Для возможности использовать все доступные функции рекомендуется загрузить приложение Kärcher KIRA Robots, см. Сопроводительная информация об изделии.

Подключение робота-пылесоса к приложению Kärcher KIRA Robots:

1. Загрузить приложение Kärcher KIRA Robots.
2. Открыть приложение Kärcher KIRA Robots.
3. Войти в приложение или создать учетную запись.
4. Следуйте пошаговым инструкциям в приложении.

Управление

ВНИМАНИЕ

Опасность от препятствий

Опасность повреждения

Прежде чем приступить к работе с роботом для влажной уборки пола, убедитесь, что на полу нет препятствий.

ВНИМАНИЕ

Опасность повреждения пола

Во время уборки мелкие детали могут застрять в чистящей щетке и поцарапать пол.

Перед каждой уборкой проверяйте чистящую щетку на наличие застрявших мелких деталей.

ВНИМАНИЕ

Опасность повреждения

Робот для влажной уборки не распознает эскалаторы, что может привести к падению устройства.

Держите робот для влажной уборки подальше от эскалаторов.

Правила эксплуатации

• Чтобы уборка была эффективной, на полу не должно быть лишних предметов. Уборка с препятствиями требует много времени, поскольку роботу для влажной уборки пола приходится объезжать предметы.
• Откройте двери помещений, которые также были открыты при создании карты и в которых должна быть проведена уборка.
• Для уборки в обычном режиме: выполните настройку в приложении, чтобы робот-пылесос мог выполнять уборку в соответствии с индивидуальными требованиями к уборке (непроходные зоны, различные параметры уборки и т. д.), см. главу «Возможности редактирования в приложении».
• Опасные зоны, такие как ямы в полу или опасные места падения, необходимо вручную оградить физическими барьерами. Зоны, на которые роботу для влажной уборки пола заезжать нельзя, необходимо сначала обозначить на карте запретной зоной.

Включение устройства

1. Нажмите кнопку включения/выключения/паузы и удерживайте 3 секунды. Устройство запустится.
2. Подождите, пока на дисплее появится информационная панель.

При первом использовании устройства подождите немного, пока SIM-карта не установит прием.

1. Нажмите любую кнопку.

На дисплее появится главное меню.

Настройки доступны в главном меню в разделе «Настройки».

Мощность всасывания

Можно выбирать между нормальным режимом и режимом Eco, см. главу «Мощность всасывания».

Уведомления

1. В главном меню «Настройки» выбрать кнопку «Уведомления».

На дисплее отображаются последние пять уведомлений, которые могут быть еще актуальны.

Настройки устройства

На роботе-пылесосе можно настроить свет, звук и язык, а также сбросить настройки.

Свет:

1. В главном меню «Настройки» выбрать кнопку «Настройки устройства». 2. Выбрать кнопку «Освещение». 3. С помощью кнопок со стрелками выбрать необходимую настройку и подтвердить нажатием кнопки «Подтвердить».

Звук:

1. В главном меню «Настройки» выбрать кнопку «Настройки устройства».
2. Выбрать кнопку «Звук».
3. С помощью кнопок со стрелками выбрать необходимую настройку и подтвердить нажатием кнопки «Подтвердить».

Если выбрать настройку «Предупреждающие сигналы», сигналы будут звучать только при появлении предупреждений или сообщений об ошибках.

Если выбрать настройку «Звуки устройства», сигналы также будут звучать при включении и выключении устройства.

Язык дисплея робота-пылесоса можно выбрать в главном меню в разделе «Настройки» > «Настройки устройства» > «Язык».

Устройство можно сбросить до заводских настроек в главном меню в разделе «Настройки» > «Настройки устройства» > «Сброс настроек».

Примечание

Уже созданные карты и выполненные настройки устройства будут удалены при сбрасывании настроек устройства.

Блокировка/безопасность

1. В главном меню «Настройки» выбрать кнопку «Блокировка/безопасность».
2. С помощью кнопок со стрелками выбрать необходимую настройку и подтвердить нажатием кнопки «Подтвердить».

Выбор настройки «Режим полета» приведет к отключению подключения к Интернету.

При выборе настройки «Блокировка от детей» активируется блокировка от детей.

Помощь

1. В главном меню «Настройки» выбрать кнопку «Помощь», чтобы просмотреть анимацию по техническому обслуживанию устройства.
2. С помощью кнопок со стрелками выбрать необходимую анимацию и подтвердить нажатием кнопки «Подтвердить».

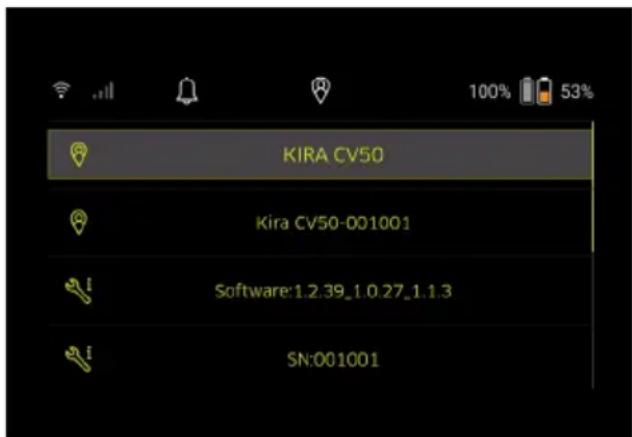

Мой робот

1. В главном меню «Настройки» выбрать кнопку «Мой робот».

На дисплее отобразится информация об устройстве:

Подключение устройства к приложению

При первом открывании приложения появляется пошаговая инструкция.

1. Следуйте пошаговым инструкциям в приложении.
2. На дисплее устройства в главном меню «Настройки» выбрать кнопку «Подключение робота к приложению».
3. Сканировать QR-код. Устройство подключено к приложению.

Примечание

Робот-пылесос можно добавить только в одну учетную запись. Чтобы подключить робот-пылесос к новой учетной записи, его необходимо сначала удалить из старой учетной записи. Однако основная учетная запись может пригласить нескольких пользователей и предоставить им доступ к роботу-пылесосу. Однако ни один робот-мойщик еще не может быть сохранен в учетной записи пользователя.

Настройки в приложении

Следующие настройки можно выполнить только в приложении:

• Создать учетную запись и пригласить других пользователей в эту учетную запись
• Соединить пользователей и робот-пылесос
• Создать график уборок и предварительно определить режимы всасывания
• Создать и редактировать карты уборки
• Получать уведомления
• Просматривать подробные отчеты об уборке
• Установить защитный код
• Активировать защиту от кражи
• Использовать функцию поиска «Где мой робот?»
• Редактировать данные для настройки «Мой робот», см. главу «Мой робот». • Присваивать и менять имя робота

Основной режим

Основной режим можно использовать без приложения.

• Разовая уборка, которую невозможно запланировать.
• Подходит для закрытых помещений, где робот-пылесос может свободно передвигаться.

Запуск уборки

Примечание

Проверьте датчики на наличие загрязнений и при необходимости очистите их влажной безворсовой тканью.

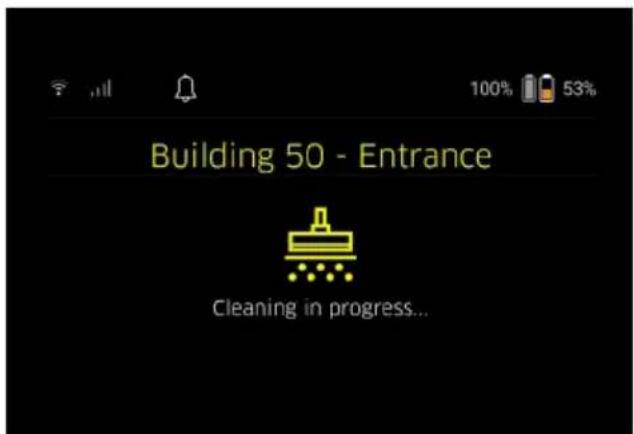

1. В главном меню «Уборка» выбрать кнопку «Основной режим». На дисплее появится запрос о том, подготовлено ли устройство и территория к уборке.
2. Подготовить устройство и территорию соответствующим образом и подтвердить, нажав кнопку «Подтвердить». Робот-пылесос начинает уборку.

1. По завершении уборки робот-пылесос возвращается в начальную зону.

На дисплее отображается продолжительность уборки и размер убранной площади.

Подробный отчет об уборке можно посмотреть в приложении.

Обычный режим

Запуск ознакомительной поездки на устройстве

1. В главном меню «Уборка» выбрать кнопку «Новая карта» > «Автономное картирование». На дисплее появится запрос о том, подготовлено ли устройство и территория к уборке.
2. Подготовить устройство и территорию соответствующим образом и следить за тем, чтобы на полу не были разбросаны предметы. Открыть двери комнат, подлежащих уборке.
3. Подтвердить, нажав кнопку «Подтвердить». Робот-пылесос начинает ознакомительную поездку.

1. По завершении ознакомительной поездки робот-пылесос возвращается в исходную точку. Продолжительность ознакомительной поездки отображается на дисплее.

Карта теперь доступна в приложении, ей можно присвоить имя и редактировать. Если при создании карты нет подключения к приложению, карта изначально сохраняется в роботе-пылесосе с отметкой даты и времени.

Выполнение ознакомительной поездки с дистанционным управлением вручную

Создание карты вручную с дистанционным управлением подходит для участков, где автономное создание карты может оказаться затруднительным для робота-мойщика (например, стеклянные здания) или для участков, для которых не требуется карта всей территории, так как территория не требует полной уборки.

1. В главном меню «Уборка» выбрать кнопку «Новая карта» > «Создание карты с дистанционным управлением». На дисплее появится сообщение о том, что дистанционное управление должно быть вызвано в приложении.

1. Вызовите дистанционное управление в приложении и подтвердите сообщение, нажав «Подтвердить».
2. Используйте дистанционное управление, чтобы направлять робота-мойщика по участкам, которые необходимо нанести на карту. Одновременно на экране отображается процесс создания карты.

После того как территория нанесена на карту, а участок, который необходимо очистить, отображается на карте белым цветом, сохраните карту через приложение. Создание карты завершено.

Продолжительность ознакомительной поездки отображается на дисплее.

Карта теперь доступна в приложении, ей можно присвоить имя и редактировать.

Присваивание имени карте и ее редактирование. Карте можно присвоить имя и отредактировать ее в приложении во вкладке «Карты».

Возможности редактирования в приложении:

• Установка запретных зон и виртуальных стен; определение начальной зоны.
• Определение специальных зон уборки и простой или двойной уборки.
• Определение мощности всасывания (см. главу «Мощность всасывания») для карт и зон уборки; создание графиков.

Выбор карты на роботе-пылесосе и начало уборки.

Примечание:

Перед уборкой робот-пылесос должен быть размещен в начальной зоне, отмеченной на карте. Начальная зона имеет размеры прибл. 2 м x 2 м и изначально соответствует месту, с которого робот-пылесос начал создавать карту. Для облегчения локализации рекомендуется размещать начальную зону вблизи окружающих стен, например в углу, а не в центре комнаты. Начальную зону можно перемещать позже в приложении. Чтобы обозначить начальную зону, наклейки, входящие в комплект поставки устройства, можно приклеить к стене или твердому полу. Наклейки не распознаются устройством, а служат лишь ориентиром для пользователя.

Примечание:

Проверьте датчики на наличие загрязнений и при необходимости очистите их влажной безворсовой тканью.

1. В главном меню «Уборка» выбрать кнопку «Сохраненные карты». На дисплее появится список сохраненных карт.
2. Выбрать нужную карту и подтвердить выбор, нажав кнопку «Подтвердить».

Робот-пылесос начинает уборку.

1. По завершении уборки робот-пылесос возвращается в исходную точку. На дисплее отображается продолжительность уборки и размер убранной площади. Подробный отчет об уборке доступен в приложении.

Создание запланированной уборки

1. Запланированную уборку можно создать в приложении через вкладку «Задачи».

Присвоение карты устройству

Карту можно назначить одному или нескольким роботам-пылесосам в приложении через вкладку «Карты» или через подробный вид роботов-пылесосов.

Карта изначально присваивается роботу-пылесосу, с помощью которого она была создана.

Замена аккумуляторных блоков

• Если заряд аккумулятора составляет менее 20 %, на дисплее устройства и в приложении появится уведомление о необходимости заменить один или оба аккумуляторных блока, чтобы робот-пылесос мог продолжить уборку.
• Если заряд аккумулятора составляет 10 %, робот-пылесос прекращает уборку и возвращается в начальную зону. На дисплее и в приложении появится сообщение.

Примечание

Робот-пылесос сможет продолжить уборку только после замены аккумуляторных блоков. Если не заменить аккумуляторные блоки, робот-пылесос выключится.

1. Откройте крышку аккумуляторного отсека.
2. Извлеките аккумуляторные блоки, см. главу «Снятие аккумуляторных блоков».
3. Установите аккумуляторные блоки, см. главу «Установка аккумуляторных блоков».
4. Закройте крышку аккумуляторного отсека.
5. Подтвердите, нажав кнопку «Подтвердить». Уборка продолжится.

Прерывание или завершение уборки

1. Нажмите кнопку включения/выключения/паузы. Уборка прервется. На дисплее на 3 секунды появится сообщение о том, что уборка приостановлена.
2. Подтвердите с помощью кнопки «Подтвердить» или подождите 3 секунды.

На дисплее появятся опции «Продолжить уборку», «Вернуться в начальную зону», «Отменить очистку».

1. С помощью кнопок со стрелками выберите необходимую настройку и подтвердите нажатием кнопки «Подтвердить».

В зависимости от выбора робот-пылесос продолжит уборку, вернется в исходную точку или завершит уборку.

Примечание

Если во время прерывания активна блокировка от детей, ее необходимо разблокировать, прежде чем можно будет сделать выбор.

Если во время прерывания активна блокировка PIN-кодом, на дисплее появляется сообщение. Код необходимо ввести с помощью кнопок со стрелками, а затем подтвердить, прежде чем можно будет сделать выбор.

Выключение устройства

1. Нажать кнопку включения/выключения/паузы и удерживать 3 секунды. На дисплее появляется вопрос, действительно ли следует выключить робот-пылесос.
2. Подтвердить, нажав кнопку «Подтвердить».

Робот-пылесос выключается.

Снятие аккумуляторных блоков

1. Открыть крышку аккумуляторного отсека.

1. Нажать кнопки разблокировки аккумуляторного блока.

Аккумуляторные блоки выскочат на несколько см из крепления.

1. Снять аккумуляторные блоки.

Транспортировка

⚠ ОСТОРОЖНО

Опасность травмирования и повреждения при несоблюдении веса

Во время транспортировки учитывать вес устройства.

Примечание

Перед транспортировкой необходимо отсоединить оба колеса.

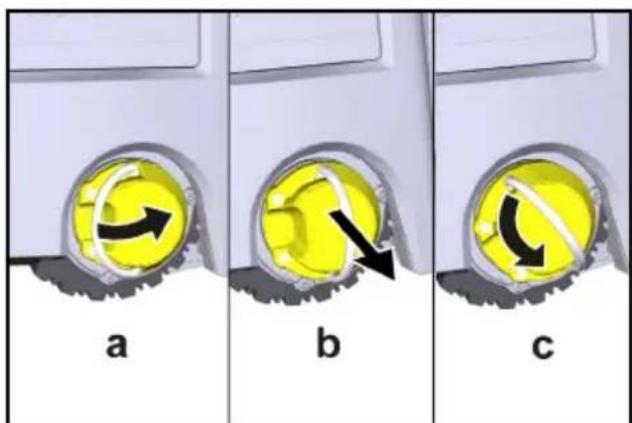

1. Отогнуть скобу на разъединителе, потянуть за нее и повернуть ее против часовой стрелки.

Колесо отсоединено.

1. Открыть крышку отсека для хранения телескопической ручки.

1. Нажать кнопку разблокировки на телескопической ручке.
2. Взяться за телескопическую ручку и вытащить ее из устройства.
3. Использовать телескопическую ручку для транспортировки устройства.
4. После транспортировки вставить телескопическую ручку обратно в устройство и закрыть крышку отсека для хранения.
5. Отогнуть скобу на разъединителе, прижать разъединитель с помощью скобы и повернуть скобу по часовой стрелке.

Колесо присоединено.

Хранение

⚠ ОСТОРОЖНО

Опасность травмирования и повреждения при несоблюдении веса

Во время хранения учитывать вес устройства. Устройство разрешается хранить только в помещениях.

Если робот-пылесос не будет использоваться в течение длительного периода времени, выполнить следующие действия:

1. Зарядить аккумуляторный блок (см. инструкции по эксплуатации и инструкции по технике безопасности для аккумуляторного блока и зарядного устройства).
2. Хранить заряженный аккумуляторный блок в прохладном и сухом месте.

Уход и техническое обслуживание

Периодичность технического обслуживания

На дисплее и в приложении появляются уведомления, напоминающие пользователю о

необходимости проведения технического обслуживания устройства. В зависимости от того, как часто используется робот-пылесос, интервалы технического обслуживания могут отличаться.

После каждой эксплуатации

1. Проверить чистящую щетку, боковые щетки и колеса, при необходимости очистить их.
2. Зарядить аккумуляторные блоки.
3. Проверить, нужно ли опорожнить пылесборник.
4. Очистить датчики влажной безворсовой тканью. При необходимости дополнительно использовать средство для очистки стекол.

Еженедельно

1. Очистить фильтр и входной фильтр.
2. Очистить чистящую щетку.
3. Очистить колеса.

Замена после износа

1. Заменить боковые щетки.
2. Заменить кромку подметания.
3. Заменить чистящую щетку.
4. Замените фильтр.

Каждые 2 года

1. Замените элемент кнопки.

Работы по техническому обслуживанию Работы по техобслуживанию в виде анимации

Различные задачи по техобслуживанию хранятся в устройстве в виде анимации и их можно открыть на дисплее или в приложении, см. главу Помощь.

Очистка колес

Частицы грязи (например, песок) могут прилипнуть к поверхности колеса и затем повредить чувствительные гладкие участки пола.

1. Очистить рабочие поверхности колес.

Опорожнение пылесборника

1. Нажмите кнопку разблокировки пылесборника и извлеките пылесборник из устройства.
2. При необходимости поднимите ручку пылесборника.
3. Нажмите кнопку разблокировки на дверце пылесборника.
4. Опустите дверцу пылесборника.
5. Опорожните пылесборник.

Очистка фильтра

1. Нажмите кнопку разблокировки пылесборника и извлеките пылесборник из устройства.
2. Нажмите на язычок на крышке фильтра и поднимите крышку фильтра.
3. Извлеките фильтр.
4. Выбейте фильтр.

Снятие и очистка чистящей щетки

1. Снимите крышку чистящей щетки вместе с кромкой подметания.
2. Извлеките чистящую щетку.
3. Удалите намотавшиеся нити и волосы.

Съем и очистка боковых щеток

1. Вынуть боковые щетки из держателя.
2. Убрать намотавшиеся нити и волосы.

Очистка датчиков

1. Очистить датчики влажной безворсовой тканью. При необходимости дополнительно использовать средство для очистки стекол.

Замена элемента кнопки

1. Вынуть аккумуляторные блоки, см. Снятие аккумуляторных блоков.
2. С помощью отвертки выкрутите винты из крышки рядом с левым отсеком для аккумуляторного блока.
3. Замените элемент кнопки типа CR2032.
4. С помощью отвертки вставьте винты обратно в крышку.
5. Вставить аккумуляторные блоки, см. Установка аккумуляторных блоков.

Помощь при неисправностях

В случае возникновения ошибки на дисплее устройства появится уведомление с инструкциями по устранению проблемы. Код ошибки отображается для сообщений об ошибках, которые может устранить только сервисный техник. Если это продолжает происходить после нескольких перезапусков, обратиться в сервисную службу.

Неисправности без индикации на дисплее

Дополнительную помощь по устранению неисправностей можно найти в приложении Kärcher KIRA Robots в разделе Часто задаваемые вопросы.

Неисправность Способ	устранения
Робот-пылесос не включается	1. Проверить, заряжены ли аккумуляторные блоки, при необходимости зарядить их.

Сервисная служба

Если неисправность не удается устранить, устройство необходимо отправить на проверку в сервисную службу.

Гарантия

В каждой стране действуют соответствующие условия гарантии, установленные нашей дочерней сбытовой компанией. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие, или в ближайшую уполномоченную службу сервисного обслуживания.

(Адрес указан на обороте)

Дополнительную информацию о гарантии (при наличии) можно найти в области сервисного обслуживания на местном веб-сайте Kärcher в разделе «Загрузки».

Дата выпуска отображается на заводской табличке либо в формате MM/YYYY, где MM - месяц производства, YYYY - год производства, либо в закодированном виде.

При этом отдельные цифры имеют следующее значение:

Пример: 30290

3 год выпуска

0 столетие выпуска

2 десятилетие выпуска

9 вторая цифра месяца выпуска

0 первая цифра месяца выпуска

Таким образом, в данном примере код 30290 означает дату выпуска 09 /(2)023.

Декларация о соответствии стандартам ЕС

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу.

Изделие: Автономный пылесос

Тип: 1.454-500.0

Действующие директивы ЕС

2006/42/EC (+2009/127/EC)

2014/53/EC

2011/65/EC

Примененные гармонизированные стандарты

EN 60335-1

EN 60335-2-72

EN 62368-1: 2014

EN 62311: 2020

EN IEC 63000: 2018

EN IEC 55014-1: 2021

EN IEC 55014-2: 2021

EN 301 489-1 V2.2.3

EN 301 489-17 V3.2.4

EN 301 489-52 V1.2.1

EN 301 908-1 V15.1.1

EN 301 908-2 V13.1.1

EN 301 908-13 V13.2.1

EN 301 511 V12.5.1

EN 300 328 V2.2.2

EN 301 893 V2.1.1

Дополнительно применяемый стандарт

IEC63327:2021

EN 60335-2-69

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

г. Винненден, 01.11.2024

Технические характеристики

		Kira CV50
Электрическое подключение
Номинальная мощность W230
Беспроводные соединения LTE/4G,		WLAN
Частота MHz 2400-		24835170-5835
Макс. уровень сигнала, WLAN дБм		<20
Рабочие характеристики устройства
Объем бака I 4 ,		5
Мощность всасывания, объем воздуха	I/s 16
Мощность всасывания, разрежение	kPa (mbar)	19,3(193)
Теоретическая производительность по площади	m2/h 525
Время работы при полном заряде аккумуляторов (2 аккумулятора) в нормальном режиме (7,5 А·ч)	Минуты	140
Время работы при полном заряде аккумуляторов (2 аккумулятора) в режиме Eco(7,5 А·ч)	Минуты	210
Скорость движения в автономном режиме (макс.)	km/h 1,5
Размеры и вес
Длина х ширина х высота	mm	577 x580 x302
Вес (без принадлежностей)	kg	15,5
Рабочая ширина	mm	350
Ширина проезда в автономном режиме (мин.)	mm	650
Высота автономного прохода (мин.)	mm	320
Максимальная габаритная высота	mm	20
Подъем
Способность к преодолению подъема	%	6
Аккумулятор
Количество аккумуляторных блоков		2
Время зарядки аккумуляторного блока с помощью устройства быстрой зарядки 80 %/100 %	Минуты	58/ 81
Зарядный ток	A	6
Расчетные значения в соответствии с EN 60335-2-69

Kira CV 50

Уровень звукового давления LpA	dB(A) 57
Уровень звуковой мощности LwA	dB(A) 70
Погрешность LPA и LWA	dB(A) 2

Сохраняется право на внесение технических изменений.

СОДЕРЖАНИЕ

Описание устройства.... 334

Распаковка.... 336

Ввод в эксплуатацию 337

Обслуживание 337

Транспортировка.... 342

Хранение.... 342

ВНИМАНИЕ • Не работайте с устройством в помещениях, которые оборудованы охранной сигнализацией или датчиком движения.

Ввод в эксплуатацию

Неисправности без индикации на дисплее
