отсос электрический двухфазный NURSE PRO

ОПИСАНИЕ ИЗДЕЛИЯ

Благодарим за приобретение и использование электрического молокоотсоса LD-202. Данное устройство предназначено для сцеживания и сбора материнского молока. Режим работы изделия соответствует естественному ритму потребления молока ребёнком. Благодаря его уникальной конструкции сцеживание молока проходит быстро и комфортно. Перед использованием режима стимуляции и сцеживания молока следует внимательно ознакомиться с настоящей инструкцией. Нажмите кнопки включения питания, после чего молокоотсос автоматически начнёт работу в режиме стимуляции.

Изделие является предметом личного пользования и не должно использоваться другими кормящими материями.

Устройство работает в двух режимах: стимуляция и сцеживание молока. При нажатии кнопки включения питания молокоотсос автоматически начинает работу в режиме стимуляции.

Если в режиме стимуляции не будут предприняты какие-либо действия, по истечении двух минут молокоотсос автоматически переключается в режим сцеживания молока.

Режим стимуляции: быстрый режим всасывания, стимулирующий и способствующий сцеживанию молока.

Режим сцеживания: более медленный режим всасывания для максимально быстрого, а при этом плавного и эффективного сбора молока.

Назначение:

1. Молокоотсос предназначен исключительно для домашнего пользования. Благодаря небольшим размерам молокоотсос можно носить с собой и использовать в любое время и в любом месте, поддерживая тем самым соответствующую выработку молока.
2. При набухшей груди можно сцеживать небольшое количество молока между кормлениями для снижения болевых ощущений и облегчения кормления ребёнка.
3. При разлуке с ребёнком и намерении продолжать кормление при дальнейшем контакте с ним сцеживайте молоко регулярно, чтобы стимулировать его выработку.

Указания по безопасности

ЗНАЧЕНИЕ ПИКТОГРАММ
	Использован элемент типа BF
	Внимание
	Следует ознакомиться с сопроводительной документацией
	Хранить вдали от солнечного света
	Предельная температура хранения и перевозки: -20°C~55 °C (-4 °F~131 °F)
	Предельная температура хранения и перевозки: относительная влажность 15~93%
	Серийный номер
	Авторизованный представитель в Европе
	Производитель
	Постоянный ток

1. Изделие следует использовать исключительно по назначению, описанному в настоящей инструкции.
2. Перед использованием следует проверить комплектность молокоотсоса.
3. Не использовать приставки, не рекомендованные производителем.

4. Запрещается снимать воронку во время работы устройства. Сначала необходимо его выключить и отделить пальцем воронку от груди, а затем снять воронку.

5. Категорически запрещается пользоваться молокоотсосом во время беременности, поскольку сцеживание молока может спровоцировать роды.

6. Перед каждым использованием проверьте все используемые элементы молокоотсоса.
7. Все элементы, соприкасающиеся с грудью и воронкой, после первого использования следует очистить и продезинфицировать.
8. Все элементы, соприкасающиеся с грудью и молоком, после каждого использования следует вымыть.
9. По гигиеническим соображениям изделие предназначено для использования одним человеком.
10. Не допускать, чтобы приводом, блоком питания и другими элементами устройства играли дети или домашние животные.
11. Если устройство не будет использоваться длительное время, следует вынуть из него батареи.
12. Несмотря на то, что молокоотсос отвечает требованиям директивы EMC, может он быть чувствителен к чрезмерному излучению и/или создавать помехи в работе других устройств. Вследствие этого молокоотсос может выключаться или переключаться в режим ошибки. Во избежание помех при сцеживании молока следует держать другие электроприборы вдали от молокоотсоса.
13. Не использовать прибор в среде магнитного резонанса.

⚠️ ИСПОЛЬЗОВАНИЕ БЛОКА ПИТАНИЯ – НА ЧТО СЛЕДУЕТ ОБРАТИТЬ ВНИМАНИЕ.

Использовать только блок питания, поставляемый вместе с изделием.

Убедиться, что напряжение блока питания соответствует напряжению источника питания.

Не оставлять без присмотра изделие, подключенное к электросети.

Молокоотсос следует всегда отключать сразу после использования.

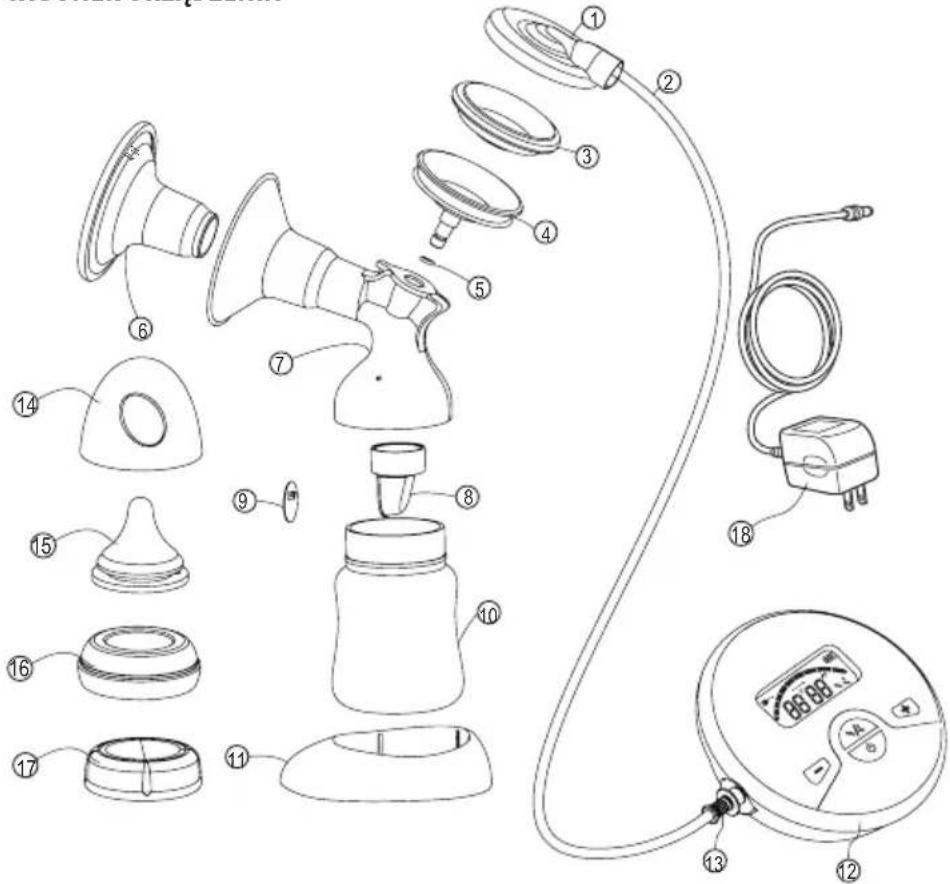

RYSUNEK URZĄDZENIA

① 1× Защитная крышка прокладки
② 1× Трубка
③ 1× Мембрана эластичная
④ 1× Гнездо уплотнительное
⑤ 4× Кольца уплотнительные
⑥ 1× Воронка
⑦ 1× Корпус молокоотсоса
⑧ 2× Клапаны
⑨ 4× Мембраны белые
⑩ 1× Бутылки для молока
⑪ 1× Подставка для бутылки
⑫ 1× Приводной модуль
⑬ 1× Штуцер
⑭ 1× Насадка
⑮ 1×Соска
⑯ 1× Кольцо крепёжное
⑰ 1× Крышка
⑱ 1× Блок питания

ИНСТРУКЦИЯ ПО СБОРКЕ

Сборка изделия

Внимание! Убедитесь, что отдельные элементы молокоотсоса очищены или продезинфицированы.

После очистки выполните следующие шаги по сборке элементов, предназначенных для сцеживания молока.

ШАГ 1:

Вставьте воронку в воронкообразную часть корпуса помпы.

Осторожно установите белую мембрану на клапан.

Убедитесь, что она не будет подворачиваться.

Установите клапан молокоотсоса в корпусе снизу. Прижмите клапан, вводя его как можно дальше.

Установите корпус молокоотсоса на бутылку и плотно затяните, вращая по часовой стрелке.

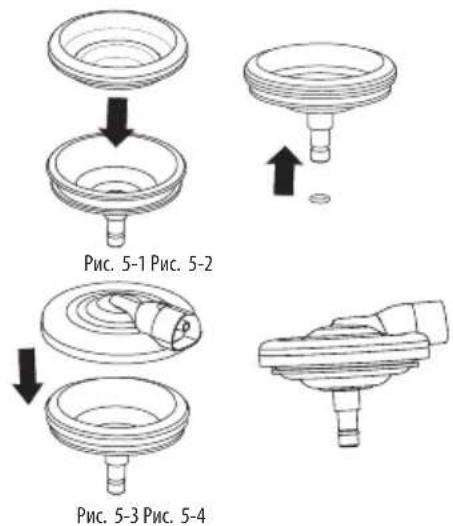

ИПоместите эластичную мембрану в уплотнительное гнездо и убедитесь, что край мембраны совпадает с краем уплотнительного гнезда.

Уплотнительное кольцо должно располагаться на входе внизу уплотнительного гнезда.

Рис. 5-1 Рис. 5-2 Рис. 5-3 Рис. 5-4

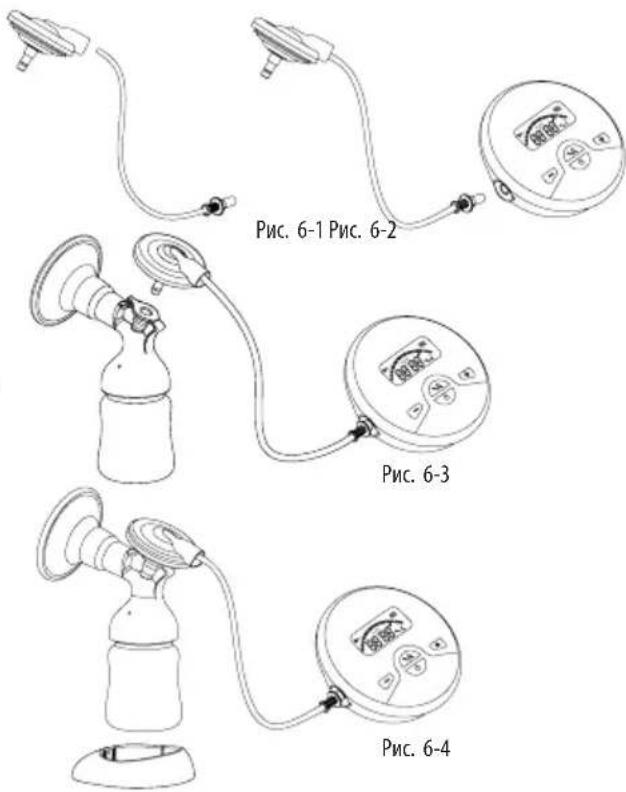

ШАГ 6:

Один конец трубки без штекера установить в уплотнительную крышку, а второй — в приводной модуль. Затем всю собранную часть подсоединить к корпусу.

Рис. 6-1 Рис. 6-2 Рис. 6-3 Рис. 6-4

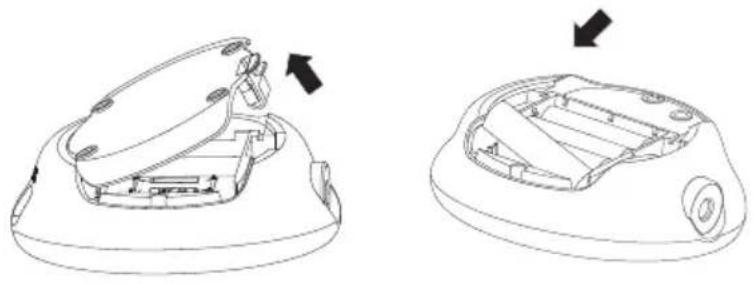

Установка батарей

Изделие рассчитано на 4 щелочные батареи АА, как источник питания. При установке батарей следует соблюдать полярность, указанную на корпусе устройства.

Соблюдать полярность.

Не использовать одновременно старые и новые батареи.

Не использовать одновременно стандартные щелочные (угольно-цинковые) батареи и батареи многократного использования.

Комплект батарей обеспечивает сцеживание молока в течение ок. 1,5 часа. При разрядке батарей на ЖК-экране приводного модуля появится символ батареи.

Мигающий символ батареи 📄значает недостаточную зарядку для сцеживания молока. В данном случае батареи необходимо заменить.

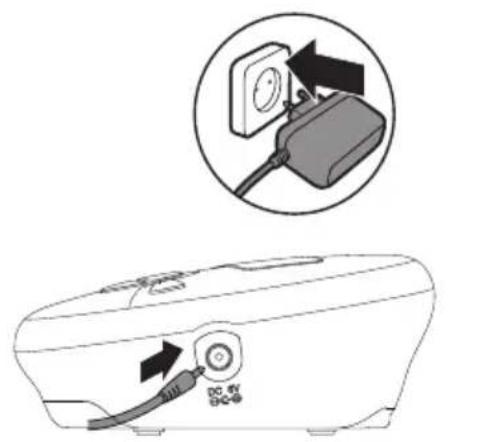

Блок питания

Конструкция изделия даёт возможность использовать блок питания при наличии в нём батарей; тем не менее, при использовании блока питания батареи рекомендуется вынуть.

При необходимости подключения к внешней сети молокоотсоса, работающего от батарей, следует выключить устройство, подключить блок питания и включить его снова. Во время работы молокоотсоса от внешней сети на экране не будет отображаться символ батареи. Появится символ сетевого питания

Запрещается подключать или отключать блок питания мокрыми руками.

Блок питания не должен оставаться подключенным к электросети в течение длительного времени.

ИСПОЛЬЗОВАНИЕ МОЛОКООТСОСА

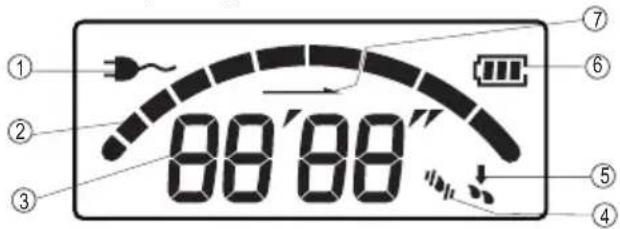

Данные на экране и функции кнопок

① Указатель сетевого питания
② Указатель уровня сцеживания молока
③ Время непрерывной работы, „минута“ спереди, „секунда“ сзади
④ Режим стимуляции
⑤ Режим сцеживания молока
⑥ Указатель батарей
⑦ Направление повышения уровня

Снижение уровня сцеживания молока

80'80"

Кнопка включения режима стимуляции/сцеживания

Повышение уровня сцеживания молока Кнопка питания. Может использоваться для выключения устройства в любом режиме, когда оно включено

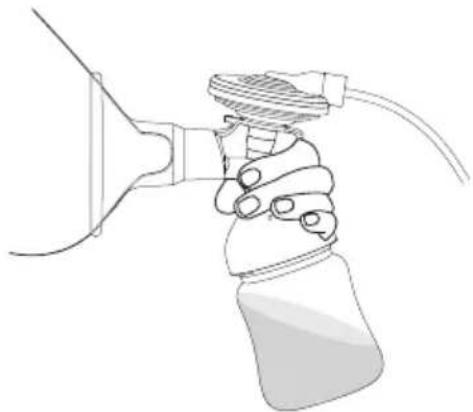

СЦЕЖИВАНИЕ МОЛОКА

Сядьте удобно в кресле (можно подпереть спину подушками).

а. Прижмите собранный корпус молокоотсоса к груди. Убедитесь, что сосок находится точно посередине. Придержите воронку большим и указательным пальцами. Подоприте грудь ладонью.

1. Нажмите ⚙️ . Молокоотсос автоматически начинает работу в режиме стимуляции согласно установленному уровню и загорается указатель стимуляции. Если молокоотсос использовался ранее без отключения питания, будет он сцеживать молоко согласно ранее установленному уровню.

в. Когда молоко начнёт сцеживаться, нажмите кнопку „Стимуляция/Сцеживание“, чтобы перейти в режим сцеживания. Мо мере необходимости можно переключаться между режимами стимуляции и сцеживания, нажимая кнопку „Стимуляция/Сцеживание“. Если в режиме стимуляции не будут предприняты какие-либо действия, по истечении двух минут молокоотсос автоматически переключается в режим сцеживания молока.

г. При помощи кнопок „+” и „-”, подберите подходящую Вам силу всасывания. Длительное нажатие кнопки позволит изменить её быстрее.

д. По окончании сцеживания закройте бутылку крышкой. Выключите молокоотсос. Снимите и очистите элементы, которые соприкасались с грудью и молоком.

При работе устройства следует обеспечить беспрепятственный поток воздуха к нему. Используйте подставку, чтобы бутылка не перевернулась. Не наполняйте бутылку полностью, чтобы содержимое не расплёскивалось. Если устройство не используется, оно выключится автоматически по истечении ок. 30 минут.

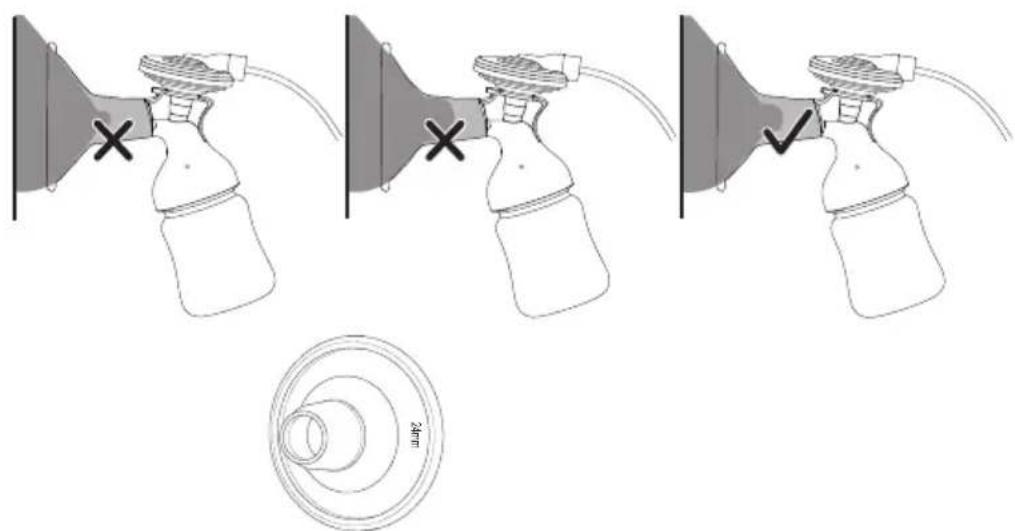

РАЗМЕР ВОРОНКИ

Убедитесь, что воронка облегает сосок надлежащим образом. Не слишком плотно; важно, чтобы сосок был достаточно свободен при сцеживании молока. Воронка не должна быть слишком большой, поскольку может это вызывать болевые ощущения и влиять на эффективность сцеживания.

В случае появления болевых ощущений или дискомфорта при сцеживании молока рекомендуется попробовать использовать воронку другого размера.

ОЧИСТКА

Внимание:

1. Для очистки использовать только питьевую воду (водопроводную или бутилированную).
2. Разобрать и вымыть все элементы, соприкасающиеся с грудью и молоком, непосредственно перед и после использования, во избежание засыхания остатков молока и развития бактерий.
3. Чтобы обеспечить тщательную очистку снять все элементы, требующие очистки.
4. Разложить отдельные элементы на чистой поверхности во избежание их загрязнения.
5. Категорически запрещается погружать в воду или помещать в стерилизатор блок питания и приводной модуль молокоотсоса, поскольку может это привести к их необратимому повреждению.

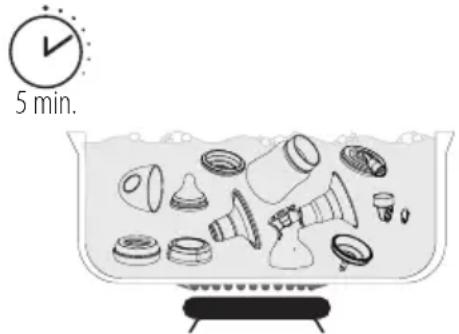

Очистка перед использованием:

1. Разобрать и вымыть все элементы, соприкасающиеся с грудью и молоком.
2. Все элементы положить по отдельности в кастрюлю. Наполнить кастрюлю водопроводной или бутилированной водой — так, чтобы закрывала она все элементы.
3. Довести воду до кипения. Поместить элементы в кипящую воду на 5 минут.
4. Остудить воду и осторожно вынуть элементы молокоотсоса. Соблюдать осторожность во избежание получения ожогов.
5. Аккуратно разложить элементы на бумажном полотенце или на чистой поверхности и оставить до высыхания. Не использовать для сушки элементов тканевые полотенца, поскольку могут они переносить бактерии, опасные для Вашего ребёнка.

5 min.

Очистка после использования:

1. Разобрать и вымыть все элементы, соприкасающиеся с грудью и молоком.
2. Промыть отдельно в холодной воде все элементы, соприкасающиеся с грудью и молоком, чтобы удалить остатки молока.
3. Аккуратно разложить элементы на бумажном полотенце или на чистой поверхности и оставить до высыхания.

ОПРЕДЕЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность Возможные причины Устранение
Слабое всасывание либо его отсутствие	Негерметичные соединения Проверить все контрольные точки, обеспечить плотность соединения
	Выщербленный или лопнувший клапан, повреждённая мембрана	Заменить клапан и/или мембрану перед сцеживанием молока
	Несоответствующий размер воронки	Заменить воронку на воронку большего размера
Появляется надпись “Err”	Проблемы с питанием	Заменить батареи или блок питания
Символ батарей мигает Слишком низкое напряжение Заменить батареи

УТИЛИЗАЦИЯ

Надлежащая утилизация изделия

(Отработавшие электрические и электронные приборы)

Маркировка изделия означает, что его нельзя выбрасывать по истечении срока службы вместе с другими бытовыми отходами. Во избежание возможного ущерба окружающей среде или здоровью изделие следует отделить от прочих видов отходов и утилизировать ответственным способом. В случае утилизации данного изделия следует обратиться к розничному продавцу, у которого было оно приобретено, либо в компетентную организацию для получения информации о правилах утилизации. Коммерческие пользователи должны обратиться к своему поставщику и проверить условия договора купли-продажи устройства. При утилизации не смешивать изделие с другими хозяйственными отходами. Изделие не содержит опасных материалов.

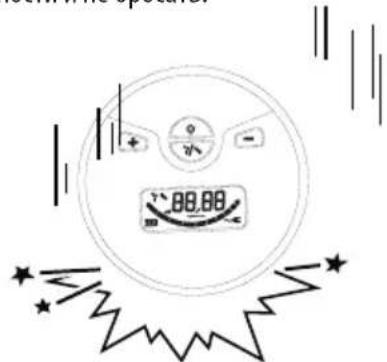

ОБРАЩЕНИЕ

1. Не ронять устройство, не ударять им о твёрдые поверхности и не бросать.

88.88 ★

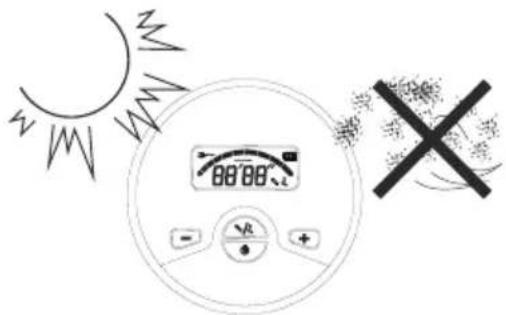

1. Избегать экстремальных температур. Не подвергать устройство воздействию прямых солнечных лучей.

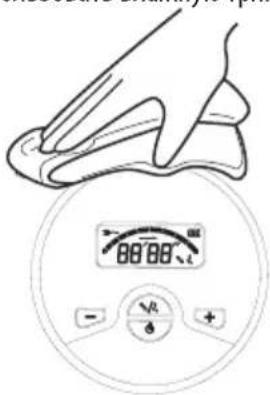

1. Для очистки устройства использовать мягкую тряпочку с неагрессивным чистящим средством. Для устранения загрязнений и избытка чистящего средства использовать влажную тряпочку.

1. Не использовать бензин, разбавители и подобные растворители.

1. Вынуть батареи, если устройство не используется в течение длительного времени.

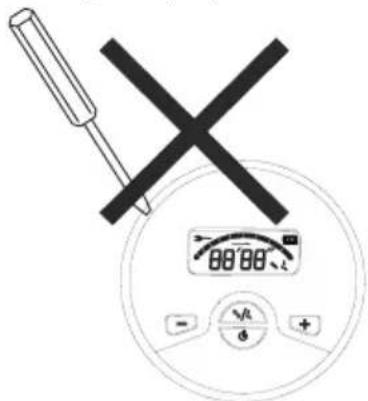

1. Не разбирать устройство.

Описание изделия Laktator elektryczny
Модель LD-202
Разрежение Режим стимуляции Ок	-60~-130 мм рт.ст.
	Режим сцеживания Ок. -60~-250 мм рт.ст.
Уровни разрежения Режим стимул	ации 10 уровней
	Режим сцеживания 10 уровней
К-во циклов в минуту Режим стимуляции	100 С.Р.М.
	Режим сцеживания 29~73 С.Р.М.
Размеры воронки 24 мм
Источник питания 4 батарейки АА	не входят в комплект) или адаптер переменного тока (6,0 В пост. тока, 1000 мА)
Срок службы батарей (рекомендуемый, не входит в комплект)
Дополнительные функции Автоматическое выключение
Вес устройства Около 265 г (9.35 oz)	(без батарей)
Размеры устройства	129 x 129 x 55 мм (дл. х шир. х выс.)
Рабочая среда	Температура	5 °C - 40 °C (41 °F-104 °F)
	Влажность	15-93 %RH
	Давление	700 hPa-1060 hPa
Среда хранения	Температура	-20 °C-55 °C (-4 °F-131 °F)
	Влажность	≤93 %RH
Предполагаемый срок эксплуатации	Ваше устройство разработано и создано с максимальным старанием, а его предполагаемый срок эксплуатации составляет 400 часов.
Степень защиты	IP 21
Классификация	Устройства с автономным питанием, тип BF

Спецификация может быть изменена без предварительного уведомления

Данное устройство отвечает требования следующих стандартов:

EN 60601-1-11 Изделия медицинские электрические - Часть 1-11: Общие требования безопасности с учётом основных функциональных характеристик – Дополнительный стандарт: Требования к медицинским электрическим изделиям и медицинским электрическим системам, используемым для оказания медицинской помощи в домашних условиях и отвечающих требованиям стандартом безопасности EN 60601-1-2(EMC), IEC/EN60601-1. Производитель имеет сертификат ISO 13485.

ГАРАНТИЯ

Предоставляем гарантию сроком на 1 год на механизм молокоотсоса и 90 дней на элементы и аксессуары со дня его приобретения потребителем. Обеспечиваем бесплатную замену и бессрочный ремонт в случае заводских браков. Гарантия не распространяется на батареи, а также на любые изделия, которые использовались не по назначению или были модифицированы. Для получения подробной информации обратитесь к ближайшему продавцу

Контактные данные

Пользователь, ответственное лицо либо или организация должны обратиться к производителю или представителю производителя:

- за помощью (если таковая необходима) в сборке, использовании и уходе за изделием, или

- в случае проблем и сбоев в работе устройства.

Телефон: [phone]

Факс: [phone]

Shanghai International Holding Corp. GmbH(Europa)

Eiffestrasse 80, 20537 Hamburg, Германия

Изделие отвечает требованиям директивы 93/42/ЕС по медицинским изделиям 0197 Идентификационный номер нотифицированного органа - 0197

СВЕДЕНИЯ ОБ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ

Устройство отвечает требованиям по электромагнитной совместимости, предусмотренным международным стандартом IEC 60601-1-2. Данные требования выполняются в соответствии с условиями, приведёнными в замещённой ниже таблице. Устройство является электрическим медицинским изделием и подлежит особым мерам предосторожности относительно электромагнитной совместимости, которые должны быть указаны в инструкции по обслуживанию. На работу устройства может влиять мобильное коммуникационное оборудование, работающее в диапазоне HF. Использование устройства с элементами, предварительно не утверждёнными, может отрицательно сказываться на устройстве и его электромагнитной совместимости. Устройство не должно использоваться в непосредственной близости с другими электроприборами.

Таблица 1

Указания и декларация производителя — электромагнитная эмиссия
Устройство предназначено для использования в электромагнитной среде, описанной ниже.Клиент или пользователь устройства должен обеспечить его эксплуатацию в такой среде.
Определение помех Соответствие Электромагнитная среда — указания
Излучаемые помехи CISPR 11	Группа 1,класс В.	Устройство использует энергию радиоволн исключительно в диапазоне, связанном с его внутренними функциями. Поэтому уровень помех очень низок, и влияние на работу других находящихся вблизи устройств маловероятно.
Проводимые помехи CISPR 11	Группа 1,класс В.	Устройство может использоваться во всех объектах, в т.ч. в жилых, также в подключенных к электросети низкого напряжения, питающей жилые здания.
Гармонические помехи IEC 61000-3-2	Класс А
Колебания напряжения / мерцание IEC 61000-3-3	Соответствует

Таблица 2

Указания и декларация производителя — электромагнитная эмиссия(Для среды медицинской помощи в домашних условиях)
Устройство предназначено для использования в электромагнитной среде, описанной ниже. Клиент или пользователь устройства должен обеспечить его эксплуатацию в такой среде.
Испытание СТОЙКОСТИ	Уровень испытания IEC 60601	Уровень соответствия	Электромагнитная среда - указания
Электростатический разряд (ESD)IEC 61000-4-2	± 8 кВконтакт ± 2 кВ, ± 4 кВ, ± 8 кВ, ± 15 кВ воздух	± 8 кВконтакт ± 2 кВ, ± 4 кВ, ± 8 кВ, ± 15 кВ воздух	Половое покрытие: древесина, бетон, керамическая плитка. В случае синтетических материалов относительная влажность должна составлять минимум30 %.
Электростатические переходные состояния IEC 61000-4-4	± 2 кV ,100kHz, dla источника питания АС	± 2 кВ,100кГц, для источника питания АС	Качество сетевого питания должно быть таким, как в типичных коммерческих и больничных помещениях.
Перенапряжение IEC 61000-4-5	± 0.5 кВ, ± 1 кВ(дифференц.)	± 0.5 кВ, ± 1 кВ(дифференц.)	Качество сетевого питания должно быть таким, как в типичных коммерческих и больничных помещениях.
Падения напряжения, кратковременные перерывы и падения напряжения на входных проводах блока питания IEC 61000-4-11	0 % UT;0,5 цикла при0°, 45°, 90°,135°, 180°, 225°, 270° and 315°0 % UT; 1 цикл и70 % UT;25/30 циклаОдна фаза:в 0°0 % UT;250/300 цикл	0 % UT;0,5 цикла при0°, 45°, 90°,135°, 180°, 225°, 270° and 315°0 % UT; 1 цикл и70 % UT;25/30 циклаОдна фаза:в 0°0 % UT;250/300 цикал	Качество сетевого питания должно быть таким, как в типичных коммерческих и больничных помещениях.
Частота мощности (50/60 Гц)магнитное полеIEC 61000-4-8	30 А/м; 50Гц или 60Гц 30 А/м;	50Гц или 60Гц Частота	волн магнитного поля должна уровню, принятому для типичных коммерческих и больничных помещений

Таблица 3

Указания и декларация производителя — электромагнитная эмиссия(Для среды медицинской помощи в домашних условиях)
Устройство предназначено для использования в электромагнитной среде, описанной ниже.Клиент или пользователь устройства должен обеспечить его эксплуатацию в такой среде.
ИспытаниеСТОЙКОСТИ	УровеньиспытанияIEC 60601	Уровеньсоответствия	Электромагнитная среда- указания
Проводимыечастотные помехиIEC 61000-4-6	3В для 0.15 -80МГц; 6В в ISMI любительскиерадиочастоты вдиапазоне 0.1580МГц	3В для 0.15 -80МГц; 6В в ISMI любительскиерадиочастоты вдиапазоне 0.1580МГц	Мобильное коммуникационноеоборудование, излучающее радиоволны,не должно использоваться ближе какой-либо части устройства, в т.ч. проводов, чемрекомендуемое расстояние, рассчитанное поформуле для частоты передатчика.Рекомендуемое мин. расстояние80 МГц - 800 МГц d = [ 3.5E_1 ] 800 МГц - 2.7 Пц d = [ 7E_1 ] где Р — макс. исходная мощность передатчикав ваттах (Вт) согласно данным производителяпередатчика, а д - рекомендуемоеминимальное расстояние в метрах (м).Напряжённость поля от постоянныхпередатчиков радиоволн, как указано визмерении электромагнитных помех, в местеустановки должна быть ниже, чем уровеньсоответствия в каждом диапазоне частоты.Помехи могут появиться вблизи устройства,обозначенного следующим символом:[IMAGE]
Проводимыечастотные помехиIEC 61000- 4-3	385МГц,27V /м450МГц,28V/м710МГц,745МГц,780МГц9V/м810МГц,870МГц,930МГц28V/м1720МГц,1845МГц,1970МГц28V/м2450МГц,28V/м5240МГц, 5500МГц,5785МГц9V/м	385МГц,27V /м450МГц,28V/м710МГц,745МГц,780МГц9V/м810МГц,870МГц,930МГц28V/м1720МГц,1845МГц,1970МГц28 V/M2450МГц,28V/M5240МГц, 5500МГц,5785МГц9V/м

Таблица 4

Рекомендуемое минимальное расстояние между мобильным коммуникационным оборудованием и устройством (Для среды медицинской помощи в домашних условиях)
Устройство предназначено для использования в электромагнитной среде, в которой контролируются электромагнитные помехи. Клиент или пользователь устройства может способствовать предупреждению электромагнитных помех, соблюдая минимальные расстояния между мобильным коммуникационным оборудованием, являющимся источником радиоволн (передатчики) и устройством, согласно приведённым ниже рекомендациям, в зависимости от максимальной выходной мощности коммуникационного оборудования.
Номинальная максимальная выходная мощность передатчика Вт	Минимальное расстояние в зависимости от частоты передатчика м
	80 МГц - 800 МГц 800 МГц - d = [ 3.5E_1 ]	2.7 ГГц d = [ 7E_1 ]
0.01 0.12 0.23
0.1 0.38 0.73
1 1.2 2.3
10 3.8 7.3
100 12 23
Для передатчиков с максимальной выходной мощностью, не указанной выше, рекомендуемое минимальное расстояние d в метрах (м) можно рассчитать по формуле, применяемой для частоты передатчика, где P максимальная выходная мощность в ваттах (Вт), заявленной производителем передатчика.ПРИМЕЧЕНИЕ 1 При частоте 80 МГц и 800 МГц применяется минимальное расстояние для более высокого диапазона. ПРИМЕЧЕНИЕ 2 В некоторых ситуациях данные указания могут не применяться. На распространение электромагнитных волн влияет поглощение и отражение от структур, объектов и людей.

PRODUKTBESKRIVNING

Мал. 6-1 Мал. 6-2 Мал. 6-3 Мал. 6-4

Телефон: [phone]

Факс: [phone]

Shanghai International Holding Corp. GmbH(Europa)
