Тип продукта	Поломоечная машина (автоматическая)
Бренд	Kärcher
Модель	B 50 W Bp Pack
Габариты (Д x Ш x В)	1375 x 542 x 1082 мм (головка D51)
Вес без нагрузки	195 кг
Макс. допустимый вес	245 кг
Питание	Аккумулятор 24 В (свинцовый) или 25,6 В (литий-ионный); встроенное зарядное устройство 100-240 В
Объем бака для грязной воды	50 л
Объем бака для моющего средства	3 л (опция Dose)
Рабочая ширина	510 мм (головка D51)
Макс. скорость движения	6 км/ч
Практическая производительность	1380 м²/ч (головка D51)
Мощность двигателя привода	130 Вт
Мощность всасывающей турбины	250 Вт
Мощность привода щетки	800 Вт
Номинальное напряжение	24 В (свинец) / 25,6 В (литий-ионный)
Емкость аккумулятора	76–115 А·ч (свинец) / 80 А·ч (литий-ионный)
Степень защиты	IPX3
Уровень шума (акустическое давление)	65 дБ(А)
Диапазон рабочих температур	от 5 до 40 °C
Макс. температура воды	50 °C
Макс. угол наклона	2%
Основные функции	Водная уборка гладких полов, всасывание грязной воды, самоходная, программы ECO/Нормальная/Интенсивная, подключение к смартфону через Bluetooth
Обслуживание и очистка	Регулярная очистка бака для грязной воды, фильтров, всасывающих кромок и щеток; промывка бака
Безопасность	Аварийная остановка при извлечении интеллектуального ключа, рычаг управления с отпуском, устройства безопасности аккумулятора
Запасные части и ремонтопригодность	Оригинальные аксессуары и запчасти Kärcher, послепродажное обслуживание

Часто задаваемые вопросы - B 50 W Bp Pack Kärcher

Как запустить устройство?

Вставьте интеллектуальный ключ в панель управления, затем поверните переключатель программ на одну из программ (ECO, Normal или Intensif). На дисплее отобразится уровень заряда. Опустите уборочную головку с помощью педали и нажмите рычаг управления вперед для движения.

Как слить грязную воду из бака?

Извлеките сливной шланг из держателя и опустите его в емкость для сбора. Откройте крышку дозирующего устройства и слейте грязную воду. Промойте бак чистой водой. При наличии используйте систему ополаскивания.

Как зарядить аккумулятор?

Вставьте вилку встроенного зарядного устройства в розетку (100-240 В). Время зарядки составляет примерно 10–15 часов. На дисплее отображается уровень заряда. Не используйте устройство во время зарядки.

Какие моющие средства использовать?

Используйте только моющие средства, рекомендованные Kärcher, без растворителей и кислот. Например, CA 50 CRM 756 для ежедневной уборки или RM 69 для промышленных полов. Соблюдайте дозировку (макс. 3% при использовании дозатора).

Как очистить фильтры?

Фильтр грубой очистки находится в баке для грязной воды: извлеките его и промойте проточной водой. Фильтр чистой воды находится в баке для чистой воды: открутите крышку, достаньте фильтр и промойте его. Также очистите защитную сетку турбины.

Что делать, если снизилась мощность всасывания?

Убедитесь, что бак для грязной воды не переполнен (при необходимости слейте его). Очистите всасывающие кромки, сетку турбины и всасывающий шланг. Убедитесь, что крышка сливного шланга закрыта. Установите переключатель в режим НОРМАЛЬНЫЙ или ИНТЕНСИВНЫЙ.

Как заменить щетки?

Для дисковых щеток (головка D): поднимите уборочную головку, нажмите педаль замены, снимите изношенный диск и установите новый. Для валиковых щеток (головка R): нажмите кнопку замены, поверните крышку подшипника, извлеките валики и вставьте новые.

Какое время зарядки?

Полная зарядка занимает примерно 10–15 часов. Устройство автоматически прекращает зарядку. Для свинцовых аккумуляторов рекомендуется ежемесячная уравнительная зарядка.

Как подключить смартфон?

Установите приложение Machine Connect на смартфон. Отсканируйте QR-код на устройстве. Вставьте интеллектуальный ключ, затем одновременно нажмите и удерживайте кнопки '+' и '-' в течение 3 секунд, пока не начнет мигать значок Bluetooth. Следуйте инструкциям приложения.

Где найти запасные части?

Используйте только оригинальные аксессуары и запчасти Kärcher. Посетите сайт www.kaercher.com или обратитесь к дистрибьютору. Номер детали указан в руководстве (например, красный диск щетки 4.905-026.0).

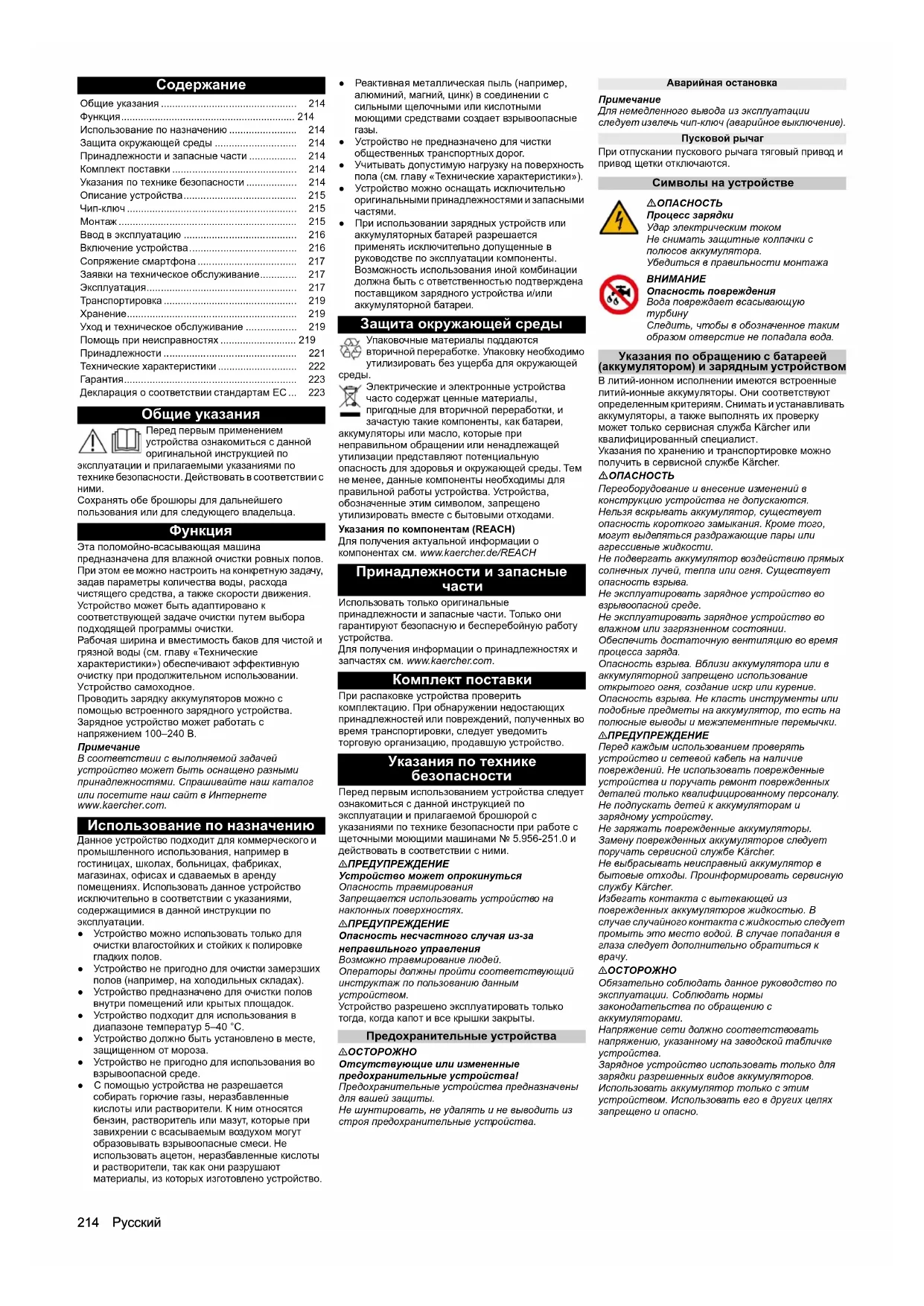

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B 50 W Bp Pack Kärcher

Использование по назначению 214

Защита окружающей среды 214

Принадлежности и запасные части 214

Комплект поставки 214

Указания по технике безопасности 214

Описание устройства.... 215

Чип-ключ 215

Монтаж 215

Ввод в эксплуатацию 216

Включение устройства.... 216

Сопряжение смартфона 217

Заявки на техническое обслуживание...... 217

Эксплуатация.... 217

Транспортировка 219

Хранение.... 219

Уход и техническое обслуживание 219

Помощь при неисправностях 219

Принадлежности 221

Технические характеристики 222

Гарантия.... 223

Декларация о соответствии стандартам ЕС ... 223

Общие указания

Перед первым применением устройства ознакомиться с данной оригинальной инструкцией по

эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с ними.

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца.

Функция

Эта поломойно-всасывающая машина предназначена для влажной очистки ровных полов. При этом ее можно настроить на конкретную задачу, задав параметры количества воды, расхода чистящего средства, а также скорости движения. Устройство может быть адаптировано к соответствующей задаче очистки путем выбора подходящей программы очистки.

Рабочая ширина и вместимость баков для чистой и грязной воды (см. главу «Технические характеристики») обеспечивают эффективную очистку при продолжительном использовании. Устройство самоходное.

Проводить зарядку аккумуляторов можно с помощью встроенного зарядного устройства. Зарядное устройство может работать с напряжением 100–240 В.

Примечание

В соответствии с выполняемой задачей устройство может быть оснащено разными принадлежностями. Спрашивайте наш каталог или посетите наш сайт в Интернете www.kaercher.com.

Использование по назначению

Данное устройство подходит для коммерческого и промышленного использования, например в гостиницах, школах, больницах, фабриках, магазинах, офисах и сдаваемых в аренду помещениях. Использовать данное устройство исключительно в соответствии с указаниями, содержащимися в данной инструкции по эксплуатации.

• Устройство можно использовать только для очистки влагостойких и стойких к полировке гладких полов.
• Устройство не пригодно для очистки замерзших полов (например, на холодильных складах).
• Устройство предназначено для очистки полов внутри помещений или крытых площадок.
• Устройство подходит для использования в диапазоне температур 5–40 °C.
• Устройство должно быть установлено в месте, защищенном от мороза.
• Устройство не пригодно для использования во взрывоопасной среде.

• С помощью устройства не разрешается собирать горючие газы, неразбавленные кислоты или растворители. К ним относятся бензин, растворитель или мазут, которые при завихрении с всасываемым воздухом могут образовывать взрывоопасные смеси. Не использовать ацетон, неразбавленные кислоты и растворители, так как они разрушают материалы, из которых изготовлено устройство.

• Реактивная металлическая пыль (например, алюминий, магний, цинк) в соединении с сильными щелочными или кислотными моющими средствами создает взрывоопасные газы.

• Устройство не предназначено для чистки общественных транспортных дорог.
• Учитывать допустимую нагрузку на поверхность пола (см. главу «Технические характеристики»).
• Устройство можно оснащать исключительно оригинальными принадлежностями и запасными частями.
• При использовании зарядных устройств или аккумуляторных батарей разрешается применять исключительно допущенные в руководстве по эксплуатации компоненты. Возможность использования иной комбинации должна быть с ответственностью подтверждена поставщиком зарядного устройства и/или аккумуляторной батареи.

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи,
аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по компонентам (REACH)

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Принадлежности и запасные части

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Комплект поставки

При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

Указания по технике безопасности

Перед первым использованием устройства следует ознакомиться с данной инструкцией по эксплуатации и прилагаемой брошюрой с указаниями по технике безопасности при работе с щеточными моющими машинами № 5.956-251.0 и действовать в соответствии с ними.

△ПРЕДУПРЕЖДЕНИЕ

Устройство может опрокинуться

Опасность травмирования

Запрещается использовать устройство на наклонных поверхностях.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность несчастного случая из-за

неправильного управления

Возможно травмирование людей.

Операторы должны пройти соответствующий инструктаж по пользованию данным устройством.

Устройство разрешено эксплуатировать только тогда, когда капот и все крышки закрыты.

Предохранительные устройства

△ОСТОРОЖНО

Отсутствующие или измененные предохранительные устройства!

Предохранительные устройства предназначены для вашей защиты.

Не шунтировать, не удалять и не выводить из строя предохранительные устройства.

Аварийная остановка

Примечание

Для немедленного вывода из эксплуатации следует извлечь чип-ключ (аварийное выключение).

Пусковой рычаг

При отпускании пускового рычага тяговый привод и привод щетки отключаются.

Символы на устройстве

△ОПАСНОСТЬ

Процесс зарядки

Удар электрическим током

Не снимать защитные колпачки с

полюсов аккумулятора.

Убедиться в правильности монтажа

ВНИМАНИЕ

Опасность повреждения

Вода повреждает всасывающую

турбину

Следить, чтобы в обозначенное таким

образом отверстие не попадала вода

Указания по обращению с батареей (аккумулятором) и зарядным устройством

В литий-ионном исполнении имеются встроенные литий-ионные аккумуляторы. Они соответствуют определенным критериям. Снимать и устанавливать аккумуляторы, а также выполнять их проверку может только сервисная служба Kärcher или квалифицированный специалист.

Указания по хранению и транспортировке можно получить в сервисной службе Kärcher.

△ОПАСНОСТЬ

Переоборудование и внесение изменений в конструкцию устройства не допускаются. Нельзя вскрывать аккумулятор, существует опасность короткого замыкания. Кроме того, могут выделяться раздражающие пары или агрессивные жидкости.

Не подвергать аккумулятор воздействию прямых солнечных лучей, тепла или огня. Существует опасность взрыва.

Не эксплуатировать зарядное устройство во взрывоопасной среде.

Не эксплуатировать зарядное устройство во влажном или загрязненном состоянии.

Обеспечить достаточную вентиляцию во время процесса заряда.

Опасность взрыва. Вблизи аккумулятора или в аккумуляторной запрещено использование открытого огня, создание искр или курение.

Опасность взрыва. Не класть инструменты или подобные предметы на аккумулятор, то есть на полюсные выводы и межэлементные перемычки.

⚠ПРЕДУПРЕЖДЕНИЕ

Перед каждым использованием проверять устройство и сетевой кабель на наличие повреждений. Не использовать поврежденные устройства и поручать ремонт поврежденных деталей только квалифицированному персоналу. Не подпускать детей к аккумуляторам и зарядному устройству.

Не заряжать поврежденные аккумуляторы.

Замену поврежденных аккумуляторов следует поручать сервисной службе Kärcher.

Не выбрасывать неисправный аккумулятор в бытовые отходы. Проинформировать сервисную службу Kärcher.

Избегать контакта с вытекающей изю поврежденных аккумуляторов жидкостью. В случае случайного контакта с жидкостью следует промышленить это место водой. В случае попадания в глаза следует дополнительно обратиться к врачу.

△ОСТОРОЖНО

Обязательно соблюдать данное руководство по эксплуатации. Соблюдать нормы

законодательства по обращению с аккумуляторами.

Напряжение сети должно соответствовать напряжению, указанному на заводской табличке устройства.

Зарядное устройство использовать только для

зарядки разрешенных видов аккумуляторов.

Использовать аккумулятор только с этим устройством. Использовать его в других целях запрещено и опасно.

Символы предупредительных указаний При обращении с аккумуляторами следует соблюдать следующие предупредительные указания:

	Соблюдать указания, содержащиеся в инструкции по эксплуатации аккумулятора и на аккумуляторе, а также в настоящей инструкции по эксплуатации.
	Использовать приспособления для защиты глаз.
	Не допускать детей к аккумулятору и электролиту.
	Опасность взрыва
	Огонь, искры, открытый свет и курение запрещены.
	Опасность получения химических ожогов
	Первая помощь.
	Предупреждение
	Утилизация
	Не выбрасывать аккумулятор в мусорный контейнер.

Описание устройства

Обзор устройства

Рисунок А

① * Канистра для чистящего средства (только вариант DOSE)
② Всасывающий шланг для чистящего средства (только вариант DOSE)
③ Наливная горловина бака для чистой воды с крышкой и встроенным мерным стаканчиком
④ Сетчатый фильтр турбины
⑤ Держатель шланга
⑥ Заправочный шланг для чистой воды
⑦ Заслонка для вентиляции бака
⑧ Подвод воды для системы промывки бака для грязной воды
⑨Поплавок
⑩ Фильтр для крупной грязи
⑪ Опорная направляющая для Homebase
⑫Аккумулятор
⑬ Держатель для швабры
⑭ Чистящая головка R-типа
⑮ Планка распределения воды
⑯ Ручка управления дозировкой воды (только в варианте Good)
⑰ Место для хранения уборочного набора «Homebase Box»
⑱ Крышка бака для грязной воды

⑲ Держатель для смартфона
20Пульт управления
②1 Бак для грязной воды
②2) *Заправочная система для чистой воды
②3 Указатель уровня и сливной шланг для чистой воды
②4 Захват для откидывания бака для грязной воды вверх
⑲ Кнопка замены щетки (чистящая головка R)
②6 Контейнер для крупных загрязнений (чистящая головка R)

⑳ Бак для чистой воды

28 Фирменная табличка

⑲ Зажимной рычаг всасывающей балки

⑳Всасыв. балка

③1 Рычаг опускания всасывающей балки

③2 Педаль для подъема/опускания чистящей головки

③3 Отсек для хранения

③4 Всасывающий шланг

③5 Замок бака для чистой воды с фильтром

③6 Кабельный крюк для сетевого кабеля

③7 Сливной шланг для грязной воды с дозирующим устройством

③8Дугообразная ручка

39 Пусковой рычаг

④0 Цилиндрическая щетка (чистящая головка R)

④1 Педаль замены щетки (чистящая головка D)

④2 Дисковая щетка (чистящая головка D)

④3 Чистящая головка D 51

④4 Поворотная ручка регулировки наклона щетки (чистящая головка D 51)

45USB-port

④6 Место хранения всасывающей планки

④7 Чистящая головка D 60

* опция, ** не входит в комплект поставки

Цветовая маркировка

Элементы устройства, предназначенные для эксплуатации или обслуживания пользователем, отмечены желтым цветом.

Пульт управления

Рисунок В

①Переключатель программ
②Пусковой рычаг
③ * Кнопка дозирования воды
④Дисплей
⑤ Отсек для хранения смартфона
⑥ Держатель для смартфона
⑦ Кнопка регулировки скорости
⑧ * Кнопка дозирования чистящего средства

⑨ Кнопка «+»

⑩Кнопка «-»

⑪Чип-ключ Белый — оператор Красный — сервисный техник

* Опция

Переключатель программ

Рисунок С

①0
Устройство выключено.

②РЕЖИМ ЕСО

Влажная уборка пола и сбор грязной воды пылесосом с меньшим использованием ресурсов (снижение частоты вращения щетки, мощность всасывания, дозировка чистящего средства и воды).

③ НОРМАЛЬНЫЙ РЕЖИМ Влажная уборка пола и сбор грязной воды.

④ИНТЕНСИВНЫЙ РЕЖИМ Влажная уборка пола (с повышенной дозировкой чистящего средства и воды) и сбор грязной воды.

Держатель всасывающей балки

При проезде через узкие места или для хранения всасывающую балку можно демонтировать и зацепить за край устройства.

Рисунок D

① Хранение для всасывающей балки (край устройства)

②Всасыв. балка

Символы на устройстве

Сетевой кабель для зарядного устройства

Точка крепления

*Держатель для швабры

*Заливание чистой воды

Уровень заполнения бака для чистой воды 25 %

Уровень заполнения бака для чистой воды 50 %

Уровень заполнения бака для чистой воды 100 %

Педаль замены щеток (BD) Кнопка замены щеток (BR)

Регулировка наклона щетки (только для чистящей головки D 51)

Слив грязной воды Слив чистой воды

Извлечение контейнера для грубой грязи

Подъем/опускание чистящей головки

Движение вперед

Движение назад

Чип-ключ

Чип-ключ используется для включения устройства и для активации определенных функций устройства.

• Желтый: Оператор
Устройство можно использовать. Можно изменить все настройки программ очистки, выпущенные через приложение для смартфона для этого ключа.

• Серый: Мастер

Устройство можно использовать. Все настройки программ очистки, доступные для устройства, могут быть изменены.

Монтаж

Разгрузка устройства

1. Открутите винты на транспортных фиксаторах. Рисунок Е Рисунок F

①Транспортировочное крепление

1. Удалить транспортировочные крепления.

2. Сдвинуть устройство с поддона по направлению вперед.

Установка всасывающей планки

1. Повернуть оба зажимных рычага вверх. Рисунок G

①Всасывающий шланг
② Подвеска всасывающей планки
③Всасывающая планка
④ Зажимной рычаг

1. Вставить всасывающую планку в подвеску всасывающей планки.

2. Повернуть оба зажимных рычага вниз.

Монтаж щеток

1. Только для варианта BD: Перед вводом в эксплуатацию установить дисковую щетку (см. главу Работы по техническому обслуживанию).

Примечание

В варианте BR щетки установлены.
2. Установить щетку (см. главу Работы по техническому обслуживанию).

Аккумуляторы

Рекомендуемые аккумуляторы

ВНИМАНИЕ

Опасность повреждения

Аккумуляторы можно заменять только аккумуляторами аналогичного типа. Свинцово-кислотные аккумуляторы нельзя заменять литий-ионными аккумуляторами Литий-ионные аккумуляторы нельзя заменять свинцово-кислотными.

Свинцово-кислотные аккумуляторы:

Описание	No для заказа
Комплект 76 Ач —необслуживаемый, 24 В	2 815-099,0
Комплект 105 Ач —необслуживаемый, 24 В	2 815-100,0
Комплект 115 Ач —необслуживаемый, 24 В	2 815-091,0
Комплект 80 Ач —необслуживаемый, 24 В	2 815-090,0

Для работы устройства необходимо 2 аккумулятора. Литий-ионные аккумуляторы:

Описание	No для заказа
80 Ач, 25,6 В	6.654-454.0

Для работы устройства необходим 1 аккумулятор.

Максимальные размеры батареи

Длина	350
Ширина	355
ТЗ	290

Установка и подсоединение аккумуляторов

Примечание

В варианте устройства с литий-ионным аккумулятором, аккумулятор уже установлен и подключен. Установка или замена литий-ионного аккумулятора может производиться только в сервисной службе.

△ОПАСНОСТЬ

Опасность возгорания и взрыва!

Не класть инструменты или подобные предметы на аккумулятор. Опасность короткого замыкания и взрыва.

Категорически запрещается курение и разведение открытого огня.

Помещение, в котором заряжаются аккумуляторы, должно хорошо проветриваться, так как при зарядке выделяется легко взрывающийся газ.

△ОСТОРОЖНО

Демонтаж и установка аккумуляторов

Неустойчивое положение машины

При извлечении и установке аккумуляторов

убедиться в устойчивом положении машины.

ВНИМАНИЕ

Перепутывание полярности

Разрушение управляющей электроники

При подсоединении аккумулятора следить за правильной полярностью.

ВНИМАНИЕ

Глубокая разрядка

Опасность повреждения

Перед вводом устройства в эксплуатацию зарядить аккумуляторы.

1. Передвинуть устройство вперед, прибл. на 2 м, чтобы управляющие ролики были обращены назад.

2. Взять бак для грязной воды за захват и повернуть его в сторону и вверх.

3. Вставить аккумуляторы в поддон.

4. Подключить аккумуляторы:

а Вставить распорки.

Рисунок Н

①Распорка 340x40x10 (9.763-222.0)

② Соединительный кабель

③Аккумулятор

④ 80 Ач: Распорка 295x94x10 (5.642-034.0)

115 Ач: Распорка 295x94x23 (5.642-033.0)

⑤ Соединительный кабель к аккумулятору (-)

⑥ Соединительный кабель к аккумулятору (+)

b Подключить оба аккумулятора с помощью соединительного кабеля.
с Подсоединить питающие кабели к еще

свободным полюсам аккумулятора (+) и (-).

1. Опустить бак для грязной воды.

Активация литий-ионного аккумулятора

Литий-ионные аккумуляторы поставляются в режиме транспортировки и должны быть активированы перед вводом устройства в эксплуатацию.

1. Зарядить аккумулятор (см. «Вводв эксплуатацию/Зарядка аккумуляторной батареи»), это приведет к завершению режима транспортировки.

Демонтаж аккумулятора

△ОСТОРОЖНО

Демонтаж и установка аккумуляторов

Неустойчивое положение машины

При извлечении и установке аккумуляторов

убедиться в устойчивом положении машины.

△ПРЕДУПРЕЖДЕНИЕ

Опрокидывание устройства

Опасность травмирования, опасность повреждения Изелекать аккумуляторы только в том случае, если к устройству присоединена чистящая головка.

1. Установить переключатель выбора программ в режим «0».
2. Удалить чип-ключ.
3. Опорожнить бак для грязной воды.
4. Передвинуть устройство вперед, прибл. на 2 м,
   чтобы управляющие ролики были обращены назад.
5. Взять бак для грязной воды за захват и повернуть его в сторону и вверх.
6. Отсоединить кабель от отрицательного полюса аккумулятора.
7. Отсоединить остальные кабели от аккумулятора.
8. В случае литий-ионных аккумуляторов также отсоедините две круглые заглушки на аккумуляторе.
9. Снять распорки.
10. Извлечь аккумуляторы.
11. Утилизировать отработанные аккумуляторы в соответствии с действующими правилами.

Ввод в эксплуатацию

Настройка зарядной характеристики

Перед первым вводом в эксплуатацию, после сервисного сброса или при переходе на другой тип аккумулятора необходимо настроить зарядную характеристику.

△ОПАСНОСТЬ

Опасность при случайном запуске устройства Опасность травмирования

Перед выполнением любых работ на устройстве вынимать наконечник свечи зажигания или отсоединять аккумуляторную батарею.

ВНИМАНИЕ

Опасность повреждения аккумулятора

Срок службы и зарядная емкость аккумулятора могут быть снижены из-за неправильной зарядной характеристики.

Убедитесь, что в машине выбрана зарядная характеристика, соответствующая аккумулятору.

Текущую выбранную характеристику аккумулятора можно увидеть на дисплее во время зарядки или через приложение в разделе «Состояние устройства».

Примечание

Зарядная характеристика может быть настроена только сервисной службой Kärcher. Зарядные характеристики доступны для следующих аккумуляторов:

• EXIDE GF12105V
• HOPPECKE TB115
• EXIDE GF12076V
• EXIDE FF12080W

• TROJAN 27TMX
• HOPPECKE TB80
• ZENITH L120185

Примечание

Чтобы иметь возможность использовать другие аккумуляторы, сервисная служба Kärcher может создать индивидуальную зарядную характеристику, для чего должны быть указаны соответствующие параметры аккумулятора.

Зарядка аккумулятора

△ОПАСНОСТЬ

Использование зарядного устройства не по назначению

Удар электрическим током

Соблюдать сетевое напряжение и номинал предохранителя, указанные на заводской табличке устройства.

Использовать зарядное устройство только в сухих помещениях с достаточной вентиляцией Встроенное зарядное устройство регулируется с помощью электроники и подходит для всех рекомендуемых аккумуляторов, оно завершает процесс зарядки самостоятельно.

Примечание

Соответствующая зарядная характеристика должна быть настроена для каждого типа установленного аккумулятора.

Во время зарядки на дисплее отображается установленный аккумулятор.

Время зарядки составляет в среднем прибл. 10-15 часов.

Устройство не может использоваться во время зарядки.

Примечание

Устройство оснащено защитой от глубокой разрядки, то есть при достижении минимально допустимого уровня заряда во время эксплуатации двигатель щетки и турбина выключаются.

1. Переместить устройство к предусмотренному месту зарядки, избегая наклонных поверхностей.
2. Вставить штепсельную вилку соединительного кабеля в розетку.
3. Процесс зарядки продолжается до тех пор, пока на экране не отобразится полный уровень заряда.

Необслуживаемые аккумуляторы

(аккумуляторы с жидким электролитом)

△ОПАСНОСТЬ

Опасность химического ожога из-за утечки электролита!

Заполнять аккумулятор водой только в разряженном состоянии.

При работе с электролитом использовать защитные очки и немедленно смывать водой брызги электролита, попавшие на кожу или одежду.

ВНИМАНИЕ

Опасность повреждения аккумуляторов! Использование воды с добавками приведет к аннулированию гарантии на аккумулятор.

Для заливания в аккумуляторы использовать только дистиллированную или

деминерализованную воду (EN 50272-T3). Не использовать сторонние добавки или улучшающие средства.

1. За час до завершения зарядки добавить дистиллированную воду. При этом соблюдать правильный уровень электролита в соответствии с маркировкой на аккумуляторе.

В конце процесса зарядки все аккумуляторные элементы должны «кипеть».

Включение устройства

1. Вставить чип-ключ на пульте управления.
2. Повернуть переключатель выбора программ на программу очистки.
   На дисплее появляются один за другим:
   • Лого тип Kärcher
   • Время до следующего обслуживания в часах
3. Состояние аккумулятора и количество рабочих часов
   • Версия ПО

Индикатор состояния

Рисунок

① Состояние заряда аккумулятора
② Настроенная дозировка воды (только для устройств с электрическим водяным клапаном)
③Настроенная скорость
④ Настроенная дозировка чистящего средства (только в варианте устройства DOSE)

Устройство готово к эксплуатации.

Сопряжение смартфона

Приложение «Machine Connect» на смартфоне, подключенном к устройству, можно использовать

для выполнения расширенных функций устройства:

- настройка типа чистящей головки;

- настройка максимальной скорости транспортировки;

• выключение/включение порта USB;

- установка времени продолжения работы щетки(ок);

- установка времени продолжения работы всасывания;

- включение/выключение дозирования воды в зависимости от скорости вращения;

- управление разрешениями желтого чип-ключа;

• восстановление заводских настроек.

Примечание

Возможные функции зависят от версии

устроўсства.

1. Отсканировать QR-код на устройстве с помощью смартфона.

Рисунок J

①QR-код

②Символ Bluetooth®

1. Установить приложение «Machine Connect» на смартфон и запустить его.

2. Вставить чип-ключ на пульте управления.

3. Нажать одновременно кнопки «+» и «-» на пульте управления устройства на 3 секунды.

Примечание

Во время процесса сопряжения символ Bluetooth® на пульте управления мигает.

1. Следовать инструкциям приложения на смартфоне для сопряжения.

2. На смартфоне выводится объяснение функций приложения.

Примечание

Если смартфон сопряжен с устройством, символ Bluetooth горит постоянно.

Примечание

Мобильный телефон можно подключить к USB- порту устройства для зарядки аккумулятора.

Заявки на техническое обслуживание

По истечении определенного времени работы на дисплее появляется запрос на выполнение различных действий по техническому обслуживанию:

Запрос Интервал (часы)
ОЧИСТКА ФИЛЬТРВСАСЫВАНИЯ	10
ОЧИСТКА ВСАСЫВ.БАЛКА	20
ОЧИСТКА ФИЛЬТРАЦИЯВОДЫ	50
ПРОВЕРКА ИЗНОСЩЕТКИ	100
ПРОВЕРКАВСАСЫВАЮЩАЯКРОМКА	100

1. Выполнить указанное техническое обслуживание.
2. Нажать любую кнопку на пульте управления для подтверждения.

Запрос сбрасывается и отображается снова по истечении интервала.

Эксплуатация

△ОПАСНОСТЬ

Опасная ситуация во время работы

Опасность травмирования

В случае возникновения опасности отпустить пусковой рычаг.

Потеря устойчивости

Опасность травмирования

Для подъема/опускания чистящей головки

использовать педаль только одной ногой

Держать другую ногу твердо и надежно на полу.

Заливание рабочих жидкостей Заливание чистой воды

1. Открыть замок бака для чистой воды.
2. Залить чистую воду (макс. 50 °C) до нижнего края заливного патрубка.
   Примечание: шланг для чистой воды может быть закреплен во время наполнения в держателе шланга.
3. Закрыть замок бака для чистой воды.

Залить чистую воду через заправочный шланг

1. Отсоединить заправочный шланг от устройства.
2. Подсоединить конец заправочного шланга к водопроводному крану.
3. Снять запор бака для чистой воды.
4. Открыть приток воды (температура воды не более 50 °C).
5. Следить за уровнем заполнения бака для чистой воды через наливную горловину.
6. Закрыть приток воды, когда уровень заполнения достигнет нижнего края заправочного патрубка.
7. Установить замок бака для чистой воды.
8. Отсоединить заправочный шланг от водопроводного крана.
9. Вставить заправочный шланг в устройство.

Заливание чистой воды через систему заполнения

1. Подсоединить водяной шланг к соединительному патрубку системы заполнения (максимальная температура воды 50 °C).
2. Открыть линию подачи воды
3. Контролировать устройство, автоматическая система заполнения прерывает подачу воды, когда бак для чистой воды заполнен.
4. Закрыть линию подачи воды.
5. Отсоединить водяной шланг.

Указания по чистящим средствам

△ПРЕДУПРЕЖДЕНИЕ

Непригодные моющие средства

Опасность для здоровья, повреждение устройства

Использовать только рекомендуемые моющие средства. Что касается других моющих средств, эксплуатационник несет повышенный риск относительно эксплуатационной безопасности и опасности возникновения несчастных случаев. Использовать только те моющие средства, которые не содержат растворителей, соляной и фтористоводородной кислоты.

Соблюдать указания по технике безопасности, содержащиеся на моющих средствах.

Примечание

Не использовать сильно пенящиеся моющие средства.

Рекомендуемое чистящее средство

Применение Моющее	средство
Повседневная очистка всех водостойких полов	CA 50 C RM 756
Повседневная чистка с уходом за компонентами	RM 746 RM 780
Повседневная и генеральная очистка покрытий промышленных помещений	RM 69
Повседневная чистка глянцевых покрытий	RM 755
Повседневная и генеральная очистка полов из керамогранитной плитки	RM 753
Повседневная и генеральная очистка кислотостойких покрытий	RM 751
Очистка и дезинфекция	RM 732
Генеральная очистка всех напольных покрытий, устойчивых к щелочи	RM 752
Генеральная очистка и удаление наслоений с полов, чувствительных к щелочам	RM 754

Добавление чистящего средства с помощью дозирующего устройства

Только для варианта DOSE:

Чистящее средство добавляется дозирующим

устройством в чистую воду по пути к чистящей головке.

1. Залить чистящее средство в канистру для чистящего средства.

Примечание

Максимум 3 % чистящего средства может быть добавлено дозирующим устройством. При более высокой дозировке чистящее средство необходимо заливать в бак для чистой воды.

ВНИМАНИЕ

Опасность засорения

При добавлении чистящего средства в бак для чистой воды чистящее средство может высохнуть и нарушить работу дозатора.

После добавления чистящего средства в бак для чистой воды следует промыть устройство чистой водой: выбрать программу очистки с применением воды, настроить максимальное количество воды, установить дозировку чистящего средства на 0.

Добавление чистящего средства без дозирующего устройства

1. Залить моющее средство в бак для чистой воды.

Примечание

Колпачок наливной горловины имеет внутри шкалу, которая может быть использована для измерения количества чистящего средства.

Настройка дозировки чистящего средства

В варианте устройства DOSE чистящее средство добавляется в чистую воду на пути к чистящей головке.

Дозирование чистящего средства может быть настроено отдельно для каждой программы очистки. 1. Вставить чип-ключ на пульте управления.
2. Выбрать программу очистки, которую необходимо настроить, с помощью переключателя программ.
3. Нажать кнопку «Дозирование чистящего средства».
4. Настроить желаемое дозирование чистящего средства с помощью кнопок «+» и «-».
5. Чтобы принять настройку, подождите 3 секунды или нажмите одну из других кнопок.

Настройка количества воды

1. Настроить количество воды в зависимости от загрязнения напольного покрытия.

Примечание

Первые попытки очистки выполнять с небольшим количеством воды. Постепенно увеличивать количество воды, пока не будет достигнут желаемый результат.

Примечание

При пустом баке для чистой воды чистящая головка продолжает работать без подачи жидкости.

Ручной водяной клапан

Устройство с ручным водяным клапаном оснащено ручкой регулировки дозирования воды справа от пульта управления.

1. Повернуть кнопку регулировки дозирования воды на нужное значение.

Примечание

Орошение щетки активно только, когда чистящая головка опущена и пусковой рычаг приведен в действие.

Электрический водяной клапан

Устройство с электрическим водяным клапаном оснащено кнопкой для дозировки воды на пульте управления.

Дозирование воды может быть настроено отдельно для каждой программы очистки.

1. Вставить чип-ключ на пульте управления.
2. Выбрать программу очистки, которую необходимо настроить, с помощью переключателя программ.
3. Нажать кнопку «Дозирование воды»
4. Настроить желаемое дозирование воды с помощью кнопок «+» и «-».
5. Чтобы принять настройку, подождите 3 секунды или нажмите одну из других кнопок.

Примечание

Орошение щетки активно только, когда чистящая головка опущена и пусковой рычаг приведен в действие.

Настройка наклона всасывающей балки

Наклон должен быть настроен так, чтобы всасывающие кромки всасывающей планки равномерно прижимались к полу по всей длине

1. Поместить устройство на поверхность без уклона.
2. Выбрать программу «Всасывание».
3. Переместить устройство немного вперед. Всасывающая балка опускается.
4. Проверить показания уровня. Рисунок К

①ВИНТ

②Гайка

③Уровень

1. Ослабить гайку М 12, удерживая шестигранный винт М 10 вилочным ключом.
2. Отрегулировать винт таким образом, чтобы указатель уровня оказался между двумя отметками.
3. Затянуть гайку М 12, удерживая шестигранный винт М 10 вилочным ключом.
4. Чтобы проверить новую настройку, переместить устройство вперед на небольшое расстояние в режиме всасывания с опущенной всасывающей балкой и следить за уровнем. Повторить процесс настройки, если это необходимо.

Настройка высоты

Регулировка высоты влияет на изгиб всасывающих кромок при контакте с полом.

Примечание

Основная настройка: 3 шайбы над всасывающей планкой, 3 шайбы под всасывающей планкой.

Неровный пол: 5 шайб над всасывающей планкой, 1 шайба под всасывающей планкой.

Очень гладкий пол: 1 шайба над всасывающей планкой, 5 шайб под всасывающей планкой.

1. Отвинтить гайку. Рисунок L

①Гайка
②Подкладочная шайба
③ Дистанционный ролик с держателем
2. Уложить необходимое количество шайб между всасывающей балкой и дистанционным роликом.
3. Остальные шайбы уложить поверх дистанционного ролика.
4. Навинтить и затянуть гайку.
5. Повторить процедуру на втором дистанционном ролике.

Примечание

Установить оба дистанционных ролика на одинаковую высоту.

Регулирование боковой тяги щетки

(Только с чистящей головкой D 51)

Если во время чистки устройство тянет в одну сторону, то это можно устранить, отрегулировав наклон щетки.

Примечание

После замены щетки/насадки может потребоваться повторная регулировка боковой тяги.

1. Отрегулировать ручку наклона щетки так, чтобы устройство двигалось вперед. Рисунок М

① Поворотная ручка регулировки наклона щетки

Включение устройства

1. Занять положение на сиденье.
2. Установить замковый выключатель в положение «1». На дисплее поочередно отображается следующее:

• время до следующего обслуживания;
- версия программного обеспечения, блок управления;
- уровень заряда аккумулятора и количество рабочих часов.

Движение

Примечание

Устройство собрано таким образом, что чистящая головка выдается вправо. Это делает возможным хороший обзор при действии по краям.

1. Вставить чип-ключ.
2. Повернуть рычаг опускания всасывающей балки вверх.
3. Переместить педаль подъема/опускания чистящей головки вниз и зафиксировать ее справа.
4. Установить переключатель программ на любую программу.
5. Осуществлять движение с устройством.

а Нажать пусковой рычаг вперед. Устройство движется вперед.

b Нажать пусковой рычаг назад. Устройство движется назад.

Примечание

Устройство движется только тогда, когда пусковой рычаг перемещен примерно на 5°.

1. Отпустить пусковой рычаг. Устройство останавливается.

Очистка

ВНИМАНИЕ

Опасность повреждения

Если применять устройство на одно месте в течение длительного времени, то можно повредить напольное покрытие.

Запрещается эксплуатировать устройство на месте.

1. Вставить чип-ключ.
2. Установить переключатель программ на нужную программу очистки.
3. Повернуть рычаг опускания всасывающей балки вниз.
4. Нажать педаль подъема/опускания чистящей головки вниз, переместить влево и отпустить вверх.
5. Нажать пусковой рычаг вперед и проехать по очищаемому участку.

Примечание

Если бак для грязной воды заполнен, поплавок закрывает всасывающее отверстие и всасывающая турбина работает с повышенной частотой вращения. В этом случае следует прекратить всасывание и направиться в место опорожнения резервуара для грязной воды.

Завершение работы

Завершение очистки

1. Повернуть ручку регулировки количества воды в положение «OFF» (не для версии DOSE).
2. Отпустить пусковой рычаг
3. Нажать педаль подъема/опускания чистящей головки вниз и зафиксировать ее справа.
4. Переместить машину на короткое расстояние. Остаточная вода всасывается.
5. Повернуть рычаг опускания всасывающей балки вверх.

Слив грязной воды

△ПРЕДУПРЕЖДЕНИЕ

Загрязнение окружающей среды!

Загрязнение окружающей среды из-за неправильной утилизации в сточные воды.

Соблюдать местные правила очистки сточных вод.

1. Вынуть сливной шланг из крепления и опустить его в соответствующий сборник воды.

Рисунок N

1. Сжать или перегнуть дозирующее устройство.
2. Открыть крышку дозирующего устройства.
3. Слить грязную воду. Регулировать количество воды сжатием или перегибанием.
4. Промыть бак для грязной воды чистой водой.

Система промывки бака для грязной воды

1. Вынуть сливной шланг для грязной воды из крепления и опустить его в соответствующий сборник воды.
2. Открыть крышку дозирующего устройства на сливном шланге.
3. Открыть крышку бака для грязной воды.
4. Удалить гибкий замок из системы промывки.
5. Подключить водопроводный шланг к системе промывки.

Рисунок О

① Замок
② Заслонка для вентиляции бака
③ Подвод воды к системе промывки
6. Закрыть крышку бака для грязной воды.
7. Открыть приток воды и промыть бак для грязной воды в течение 30 секунд. При необходимости повторить процесс ополаскивания 2–3 раза.
8. Закрыть приток воды и отсоединить шланг от устройства.
9. Установить на место гибкий замок на притоке воды в систему промывки.
10. Закрыть крышку бака для грязной воды. Вдавать заслонку для вентиляции бака, чтобы оставался открытый зазор и бак для грязной воды мог просохнуть.
11. Вставить шланг слива грязной воды в крепление и снять крышку дозирующего устройства.

Слив чистой воды через заглушку

1. Открыть заглушку бака для чистой воды.
2. Слить чистую воду.
3. Очистить фильтр
4. Установить на место заглушку бака для чистой воды.

Слив чистой воды через указатель уровня

1. Снять шланг указателя уровня с крепления и повернуть его вниз.
2. Снова подсоединить шланг.

Опорожнение контейнера для крупных

загрязнений

(Только для чистящей головки R)

1. Приподнять и извлечь контейнер для крупных загрязнений.

Рисунок Р

① Контейнер для крупного мусора
2. Опорожнить контейнер для крупной грязи и при необходимости очистить его.
3. Установить на место контейнер для крупной грязи.

Остановка устройства

1. Повернуть переключатель программ в положение «0».
2. Удалить чип-ключ.
3. Нажать рычаг подъема/опускания чистящей головки вниз и зафиксировать ее справа.
4. Повернуть рычаг опускания всасывающей балки вверх.
5. Зафиксировать устройство от откатывания.
6. Закрыть крышку бака для грязной воды. Вдавать заслонку для вентиляции бака так, чтобы она вошла в паз бака для чистой воды, чтобы бак для грязной воды мог просохнуть.
7. При необходимости зарядить аккумулятор.

Транспортировка

△ОПАСНОСТЬ

Езда под уклоном

Опасность травмирования

Эксплуатировать устройство для погрузки и разгрузки только под уклоном до максимального значения (см. главу «Технические характеристики»).

Двигаться медленно.

△ОСТОРОЖНО

Несоблюдение веса

Опасность травмирования и повреждения

Учитывать вес устройства при

транспортировке

Загружать устройство только при пустых баках для грязи и чистой воды.

Выполнять погрузку устройства разрешается только с помощью второго лица или с использованием тягового привода.

1. Нажать педаль подъема/опускания чистящей головки вниз и зафиксировать ее справа.

2. Во избежание повреждений снять щетки.

3. Демонтировать всасывающую балку с устройства.

4. При перевозке устройства в транспортных средствах зафиксировать его от скольжения и опрокидывания с помощью креплений в соответствии с действующими правилами. Рисунок Q

Хранение

△ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений Во время хранения учитывать вес устройства.

ВНИМАНИЕ

Замерзание

Разрушение устройства в результате замерзания воды

Полностью слить воду из устройства.

Хранить устройство в месте, защищенном от мороза.

- Это устройство разрешается хранить только в помещениях.

- Следует полностью зарядить аккумуляторные батареи перед длительным сроком хранения.

- Необходимо полностью за аккумуляторные батареи не реже одного раза в месяц во время хранения.

Уход и техническое обслуживание

⚠️ ОПАСНОСТЬ

Непреднамеренный запуск устройства

Опасность травмирования

Повернуть переключатель программ в положение «0».

Перед выполнением любых работ на устройстве вынимать чил-ключ.

Извлечь штепсельную вилку зарядного устройства.

- Слить и утилизировать грязную и чистую воду.

Проверка техники безопасности / договор о техническом обслуживании

С торговым представителем можно договориться о регулярной проверке техники безопасности или заключить с ним договор на техобслуживание.

Обращайтесь к нам за консультацией.

Периодичность технического обслуживания

После каждой эксплуатации

ВНИМАНИЕ

Неправильная очистка

Опасность повреждения.

Не распылять воду на устройство.

Не использовать агрессивные моющие средства.

- Слить грязную воду.

- Очистить бак для грязной воды с помощью системы промывки бака для грязной воды.

- Извлечь сетчатый фильтр для грубой грязи из бака для грязной воды и очистить его.

- Проверить сетчатый фильтр турбины, при необходимости снять его и очистить.

- Очистить устройство снаружи, используя для этого влажную тряпку, смоченную в мягком щелочном растворе.

- Только для чистящей головки R: вынуть контейнер для крупных загрязнений и опорожнить.

- Только для чистящей головки R: Очистить распределительную планку для воды.

- Очистить всасывающие кромки, проверить на износ, при необходимости заменить.

- Очистить чистящие кромки на чистящей головке, проверить на износ и при необходимости заменить.

- Очистить щетки, проверить на износ, при необходимости заменить.

- Закрыть крышку бака для грязной воды. Вдавать заслонку для вентиляции бака, чтобы оставался открытый зазор и бак для грязной воды мог просохнуть.

Свинцово-кислотный аккумулятор:

• Если аккумулятор заряжен менее чем на 50 %, зарядить его полностью и без прерываний.
• Если аккумулятор заряжен более чем на 50 %, зарядить его только в том случае, если в следующий раз предполагается использование устройства на полный заряд аккумулятора.

Литий-ионный аккумулятор:

- Заряжать помере необходимости.

Ежемесячно

• Опорожнить и промыть бак для чистой воды.
• Очистить фильтр чистой воды.
• Очистить поплавок.
• При временном выводе прибора из эксплуатации со свинцово-кислотным аккумулятором: выполнить уравнительную зарядку аккумулятора.
• Проверить полюсные выводы аккумулятора на предмет окисления, при необходимости очистить щеткой. Проследить за прочностью крепления соединительных кабелей.
• Очиститьуплотнения между баком для грязной воды и крышкой и проверить на герметичность, при необходимости заменить.
• Только для чистящей головки R: очистить щеточный туннель.
• Только для чистящей головки R: Снять распределительную планку с чистящей головки и очистить канал подачи воды.
• Проверить плотность электролита в элементах обслуживаемых свинцово-кислотных аккумуляторов.
• При длительных простоях устройство оставлять кать с полностью заряженными аккумуляторами. Полностью заряжать аккумулятор не реже одного раза в месяц.

Ежегодно

- Проводить предписанную проверку с привлечением сервисной службы.

Работы по техническому обслуживанию Очистка фильтра для крупной грязи

1. Открыть крышку бака для грязной воды. Рисунок R

① Фильтр для крупной грязи
2. Снять фильтр для крупной грязи, потянув его вверх.
3. Промыть фильтр для крупной грязи под проточной водой.
4. Вставить фильтр для крупной грязи в бак для грязной воды.

Очистка фильтра чистой воды

1. Слить чистую воду.

2. Отвинтить замок бака для чистой воды. Рисунок S

① Фильтр чистой воды
② Замок бака для чистой воды
3. Вынуть фильтр чистой воды и промыть чистой водой.
4. Вставить фильтр чистой воды.
5. Установить замок бака для чистой воды.

Перевертывание или замена всасывающих кромок

Если всасывающие кромки изношены, их необходимо перевернуть или заменить. Уплотнительные полоски можно переворачивать 3 раза, пока не будут изношены все 4 кромки.

1. Снять всасывающую балку.

2. Открутить грибковые рукоятки. Рисунок Т

①Грибковая рукоятка
② Стяжная лента
③ Внутренняя часть всасывающей балки
④Натяжной замок

1. Вытащить внутреннюю часть всасывающей балки.
2. Открыть натяжной замок.
3. Снять стяжную ленту.
4. Отсоединить всасывающие кромки от внутренней части. Рисунок U

①Чистящая кромка

② Опорная кромка

③ Внутренняя часть всасывающей балки

④ Стяжная лента

1. Вдавать повернутые или новые всасывающие кромки на выступы внутренней части всасывающей балки.
2. Установить стяжную ленту.
3. Вставить внутреннюю часть всасывающей балки в верхнюю часть.
4. Вкрутить и затянуть грибковые рукоятки.

Замена дисковой щетки

Примечание

Заменить дисковые щетки, когда длина щетины достигнет 10 мм.

1. Нажать рычаг подъема/опускания чистящей головки вниз и зафиксировать ее справа.
2. Нажать педаль замены щетки вниз.
3. Извлечь дисковую щетку сбоку из-под чистящей головки.
4. Удерживая новую дисковую щетку под чистящей головкой, прижать ее вверх и зафиксировать.

Замена цилиндрических щеток

Примечание

Заменить цилиндрические щетки, когда длина щетины достигнет 10 мм.

1. Нажать рычаг подъема/опускания чистящей
   головки вниз и зафиксировать ее справа.
2. Нажать кнопку замены щеток.

Рисунок V

① Кнопка замены щеток
②Крышка подшипника
③Цилиндрическая щетка
3. Повернуть крышку подшипника вправо.
4. Вытащить цилиндрическую щетку.
5. Установить новую переднюю цилиндрическую щетку в опоры подшипников.
6. Установить новую заднюю цилиндрическую щетку в опоры подшипников.
7. Откинуть крышку подшипника и зафиксировать ее.

Очистка планки распределения воды

1. Нажать рычаг фиксатора влево и одновременно потянуть планку распределения воды в сторону от чистящей головки. Рисунок W

① Планка распределения воды
② Фиксирующий рычаг
2. Снять планку распределения воды с чистящей головки.
3. Очистить распределительную планку для воды.
4. Вставить левую сторону планки в чистящую головку.
5. Повернуть планку распределения воды в сторону чистящей головки и защелкнуть ее с правой стороны.

Анимированные ремонтные работы

Помощь при неисправностях

△ОПАСНОСТЬ

Непреднамеренный запуск устройства Опасность травмирования

Перед выполнением любых работ на устройстве установить переключатель программ на «0».

Перед выполнением любых работ на устройстве вынимать чип-ключ.

Извлечь штепсельную вилку зарядного устройства.

- Слить и утилизировать грязную и чистую воду. - В случае неисправностей, которые не могут быть устранены с помощью этой таблицы, обратиться в сервисную службу.

Неисправности без индикации на дисплее

Неисправность Способ устранения
Устройство не запускается	1. Вставить чип-ключ.2. Установить переключатель программ на нужную программу.3. Задействовать приводной рычаг.4. Проверить аккумуляторы, при необходимости зарядить.5. Проверить подсоединение полюсных выводов аккумуляторов.
Количество воды недостаточное	1. Проверить уровень чистой воды, при необходимости заполнить бак.2. Увеличить количество воды.аИсполнение DOSE: Настроить количество воды с помощью кнопки количества воды на пульте управления.вДругие исполнения: Настроить количество воды на регуляторе подачи воды.3. Очистить фильтр чистой воды.4.Чистящая головка R:Очистить распределительную планку для воды.5. Проверить шланги на предмет засорения, при необходимости очистить.
Слишком низкая мощность всасывания	1. Установить переключатель программ в положение НОРМАЛЬНЫЙ или ИНТЕНСИВНЫЙ РЕЖИМ.2. Установить мощность всасывания в приложении на HIGH.3. Остановить устройство и слить грязную воду.4. Проверить, закрыта ли крышка сливного шланга грязной воды.5. Очистить уплотнения между баком для грязной воды и крышкой и проверить на герметичность, при необходимости заменить.6. Проверить сетчатый фильтр турбины на загрязненность, при необходимости очистить.7. Очистить всасывающие кромки на всасывающей балке, при необходимости перевернуть или заменить.8. Проверить всасывающий шланг на предмет засорения, при необходимости очистить.9. Проверить всасывающий шланг на герметичность, при необходимости заменить.10. Проверить настройку всасывающей балки.11. Взять бак для грязной воды за захват и повернуть его в сторону и вверх.аПроверить уплотнение на всасывающей турбине.вПроверить уплотнение на всасывающем канале.Рисунок X1Уплотнение всасывающего канала2Уплотнение всасывающей турбины
Результат очисткинеудовлетворительный	1. Снизить скорость.2. Выбрать более интенсивную программу очистки.3. Проверить щетку на износ, при необходимости заменить.4. Проверить щетку на загрязненность, при необходимости очистить.5. Проверить тип щеток и моющее средство на пригодность.6. Проверить подачу воды.7. Увеличить количество воды.8. Использовать двухэтапный метод: В первом заходе очистить без всасывания, во втором заходе очистить с всасыванием.
Всасывающая турбина работает сповышенной частотой вращения	1. Слить грязную воду.2. Очистить поплавок.3. Проверить ворсовый фильтр, при необходимости очистить.4. Проверить всасывающий шланг на предмет засорения, при необходимости очистить.5. Проверить всасывающую планку на предмет засорения, при необходимости очистить
Щетки не вращаются	1. Проверить, не блокирует ли посторонний предмет щетки, при необходимости удалить посторонний предмет.2. Установить переключатель программ на нужную программу.3. Опустить чистящую головку.
Устройство вибрирует во время очистки	1. Проверить правильность установки щетки(-ок).2. Использовать более мягкую щетку.3. Заменить щетку.
Только исполнение DOSE: Система дозировки чистящего средства неработает	1. Проверить уровень чистящего средства в канистре для чистящего средства.2. Увеличить дозирование чистящего средства.3. Проверить соединение шланга для чистящего средства с канистрой для чистящего средства.4. Очистить фильтр в канистре для чистящего средства.5. Проверить обратный клапан в шланге к чистящей головке на предмет засорения.6. Проверить шланги на герметичность.7. Проверить функционирование насоса для чистящего средства.
Сливной шланг для грязной водызабит	1. Открыть крышку дозирующего устройства на сливном шланге.2. Снять всасывающий шланг со всасывающей балки и закрыть его рукой.3. Установить переключатель программ на программу с всасыванием.Засор всасывается из сливного шланга в бак для грязной воды.

Неисправности с индикацией на дисплее

Неисправность	Причина	Способ устранения
ДОБАВИТЬ КІК	Чип-ключ не вставлен.	● Вставить чип-ключ.
НЕПРАВИЛЬНЫЙ КІК	Вставленный чип-ключ не разрешает выполнять выбранную функцию.	● Необходимо использовать другой чип-ключ.● Возможно, следует активировать используемый чип-ключ (в зависимости от случая).
НЕТ ПРАВ	Вставленный чип-ключ не разрешает выполнять выбранную функцию.	● Необходимо использовать другой чип-ключ.● Возможно, следует активировать используемый чип-ключ (в зависимости от случая).
ОТСОЕДИН.РЫЧ. ВЫКЛ-ЛЬ!	При включении устройства приводится в действие пусковой рычаг.	● Отпустить оба пусковых рычага.
НИЗ. УРОВ. ЗАР. АКК.	Аккумулятор почти разряжен. Функции очистки устройства автоматически отключаются.	● Переместить устройство к зарядной станции и осуществить зарядку аккумулятора.
АККУМУЛЯТОР РАЗРЯЖЕН	Аккумулятор разряжен. Функции очистки и тяговый привод отключены.	● Выключить устройство, подождать некоторое время и снова включить. Затем доехать до зарядной станции. При необходимости подтолкнуть его к зарядной станции в выключенном состоянии. Зарядить аккумулятор.
ОШИБКА РАСХОДА ВОДЫ	Электрический водяной клапан неисправен.	● Обратитесь в сервисную службу.
ПРИВ.ДВИГ. ПЕРЕГРУЖ.	Потребляемый ток тягового двигателя слишком высокий.	● Проверить тяговый двигатель на наличие посторонних предметов.● Выбрать путь с меньшим подъемом.● Выключить устройство, подождать некоторое время, снова включить устройство.
ПРИВ. ДВИГ. БЛОК.	Тяговый двигатель заблокирован.	● Проверить тяговый двигатель на наличие посторонних предметов.● Поднимите домкратом каждое приводное колесо по отдельности и проверить, вращается ли оно.

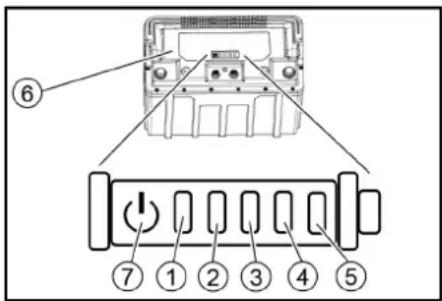

Индикатор состояния литий-ионного аккумулятора

① Светодиодный индикатор состояния
② Светодиодный индикатор 1
③ Светодиодный индикатор 2
④ Светодиодный индикатор 3
⑤ Светодиодный индикатор 4
⑥Аккумулятор
⑦Клавиша

1. Нажать клавишу и удерживать ее в течение 5 секунд.
2. Ни один светодиод не светится: Зарядить аккумулятор.
3. Светодиодный индикатор состояния светится зеленым светом: все 5 светодиодов вместе отображают состояние заряда аккумулятора.
4. Светодиодный индикатор состояния светится красным светом: светодиодные индикаторы указывают на неисправность. Неисправности, описанные в следующей таблице, могут быть устранены пользователем. Сообщить в сервисную службу KÄRCHER о любых неописанных неисправностях.

(1)	(2)	(3)	(4)	(5)	Причина	Способ устранения
красный	-	-	-	-	Аккумулятор слишком горячий.	Дать аккумулятору остыть.
красный	-	-	-	зеленый	Система управления аккумулятором слишком сильно нагрелась.	Дать аккумулятору остыть.
красный	-	-	зеленый	-	Аккумулятор слишком холодный для зарядки.	Переместить устройство в более теплое место и подождать, пока аккумулятор не нагреется.
красный	-	-	зеленый	зеленый	Слишком высокое потребление тока во время зарядки.	Вынуть штепсельную вилку зарядного устройства из розетки. Подождать 10 секунд. Снова вставить штепсельную вилку. Если неисправность отображается снова, заменить зарядное устройство.
					Потребляемый ток устройства слишком высокий.	Выключить устройство. Если после включения неисправность возникает снова, следует искать неисправность в устройстве.
красный	- зеленый	- зеленый	- зеленый	-	Короткое замыкание.	Проверить все подключения аккумулятора.
красный	-	зеленый	зеленый	- Слишком низкое напряжение аккумуляторных элементов при разрядке.	Зарядить аккумулятор.
красный	- зеленый	- зеленый	зеленый	зеленый	Слишком высокое напряжение аккумуляторных элементов во время зарядки.	Разрядить аккумулятор до 20% остаточной емкости. Затем зарядить аккумулятор.
красный	зеленый	-	-	зеленый	Напряжение аккумулятора слишком низкое.	Зарядить аккумулятор.
красный	зеленый	- зеленый	-	-	нарушение процесса зарядки.	Вынуть штепсельную вилку зарядного устройства из розетки. Подождать 10 секунд. Снова вставить штепсельную вилку. Если неисправность отображается снова, заменить зарядное устройство.
красный	зеленый	- зеленый	- зеленый	зеленый
красный	зеленый	зеленый	-	-	Аккумулятор слишком холодный для выдачи мощности.	Переместить устройство в более теплое место и подождать, пока аккумулятор не нагреется.
красный	зеленый	зеленый	зеленый	- Неисправность при выдаче мощности.	Выключить устройство. Если неисправность сохраняется, обратиться в сервисную службу.

Принадлежности

Принадлежности: чистящая головка с цилиндрическими щетками

A: упаковочная единица, В: требуемое для устройства количество

Обозначение	No детали	Описание	A	B
Цилиндрическая щетка, красная (средняя, стандартная)	4 035-184,0	Красная стандартная цилиндрическая щетка для повседневной чистки.	1	2
Цилиндрическая щетка, белая (мягкая)	4 762-409,0	Белая цилиндрическая щетка для очистки деликатных напольных покрытий.	1	2
Цилиндрическая щетка, оранжевая (высокая/низкая)	4 762-410,0	Цилиндрическая щетка оранжевого цвета со структурой ворсинок «высокая-низкая» для особенно эффективной очистки структурированных напольных покрытий.	1	2
Цилиндрическая щетка, зеленая (жесткая)	4 762-411,0	Зеленая абразивная цилиндрическая щетка для генеральной очистки и удаления сильно прилипших загрязнений.	1	2
Цилиндрическая щетка, черная (очень жесткая)	4 762-412,0	Черная, особо абразивная цилиндрическая щетка для генеральной очистки нечувствительных напольных покрытий с особо прилипшими загрязнениями.	1	2
Цилиндрическая щетка из микроволокна	4 114-010,0	Идеально подходит для керамогранитной плитки. Цилиндрическая щетка из микроволокна для надежного и бережного удаления серого налета.	1	2
Вал для цилиндрического пада	4 762-415,0	Вал для цилиндрического пада из алюминия для крепления роликовых подов или валов для цилиндрического пада из микрофибры.	1	2
Цилиндрический пад, желтый (мягкий)	6 369-732,0	Желтый роликовый пад для очистки и полировки нетекстурированных напольных покрытий.	20	40
Цилиндрический пад, красный (средний)	6 369-734,0	Красный стандартный роликовый пад для повседневной уборки нетекстурированных напольных покрытий.	20	40
Цилиндрический пад, зеленый (жесткий)	6 369-733,0	Зеленый, абразивный цилиндрический пад для генеральной уборки, а также для удаления сильно прилипших загрязнений на неструктурных напольных покрытиях.	20	40

Принадлежности: чистящая головка с дисковыми щетками
A: упаковочная единица, В: требуемое для устройства количество

Обозначение	No детали		Описание	A	B
	D 51 D 60 D	51 D 60
Дисковая щетка, натуральная (мягкая)	4 905-027,0	4 905-016,0	Мягкая дисковая щетка натурального цвета для очистки и полировки текстурированных напольных покрытий.	1	1	2
Дисковая щетка, белая	4 905-028,0	4 905-015,0	Белая мягкая дисковая щетка для бережной очистки чувствительных напольных покрытий.	1	1	2
Дисковая щетка, красная (средняя, стандартная)	4 905-026,0	4 905-014,0	Красная стандартная дисковая щетка для регулярной повседневной уборки.	1	1	2
Дисковая щетка, черная (жесткая)	4 905-029,0	4 905-017,0	Черная, особо абразивная дисковая щетка для генеральной очистки нечувствительных напольных покрытий с особо прилипшими загрязнениями.	1	1	2
Алмазный пад, мелкий, зеленый	6 371-240,0	6 371-233,0	Зеленый мелкозернистый алмазный дисковый пад для полировки напольных покрытий, которые можно полировать. Обеспечивает интенсивный блеск поверхностей и может также использоваться для кристаллизации.	5	1	2
Алмазный пад, крупный, белый	6 371-260,0	6 371-246,0	Белый крупнозернистый алмазный дисковый пад для твердых напольных покрытий. Удаляет мелкие царапины и создает чистую, ровную матовую основу для дальнейшей обработки желтым алмазным дисковым падом.	5	1	2
Алмазный пад, средний, желтый	6 371-261,0	6 371-247,0	Желтый алмазный дисковый пад для подготовки и ухода за твердыми напольными покрытиями. Для получения матовой поверхности, которую можно дополнительно отполировать с помощью зеленого алмазного дискового пада.	5	1	2
Приводная тарелка круга	4 762-593,0	4 762-445,0	Требуется для использования меламиновых падов, но может использоваться и для обычных падов. Тарелка привода устройства плюсования с дополнительными крючками для крепления падов. Очень прочная фиксация пада на тарелке привода устройства плюсования чистящей головки D 51.	1	1	2

Принадлежности: всасывающая балка

A: упаковочная единица, В: требуемое для устройства количество

Обозначение	No детали	Описание	A	B
Комплект всасывающих кромок, Linatex	4.400-011.0	Комплект всасывающих кромок Linatex®, устойчивых к разрывам, для параболических всасывающих балок шириной 850 мм.	Пара	1 пара
Комплект всасывающей балки, PU	4 400-005,0	Износостойкая, маслостойкая всасывающая кромка из полиуретана.	Пара	1 пара

Технические характеристики

Сохраняется право на внесение технических изменений.

		D 51	D 60	R 55
Общие положения
Скорость движения (макс.)	km/h	6	6	6
Теоретическая производительность по площади	m^2/h	3060	3600	3060
Практическая зона покрытия	m^2/h	1380	1620	1490
Объем бака для грязной воды	I	50	50	50
Объем контейнера для крупного мусора	I	-	-	3,5
Объем бака для моющего средства (опция Dose)	I	3	3	3
Дозировка моющего средства	%	0...3	0...3	0...3
Дозировка воды	l/min	0...2,5±0,2	0...2,6±0,2	0...2,6±0,2
Размеры
Длина	mm	1375	1290	1284
Ширина без всасывающей балки	mm	542	542	542
Высота	mm	1082	1082	1082
Рабочая ширина	mm	510	600	550
Размеры упаковки дхшхв	mm	1505x770x1271	1505x770x1271	1505x770x1271
Комплект шин
Переднее колесо, ширина	mm	50	50	50
Переднее колесо, диаметр	mm	200	200	200
Заднее колесо, ширина	mm	28	28	28
Заднее колесо, диаметр	mm	100	100	100
Вес
Допустимый общий вес	kg	245	241	235
Собственная масса (транспортировочный вес)	kg	195	191	185
Усилие прижима щетки, макс.	N (kg)	290 (29)	250 (25)	155 (15,5)
Давление прижима щетки, макс.	H/m^2 ( r/cm^2 )	3,2 (32)	2,5 (25)	6,3 (63)
Рабочие характеристики устройства
Номинальное напряжение	V	24	24	24
Номинальное напряжение, литий-ионная	V	25,6	25,6	25,6
Емкость аккумулятора	Ah (5 h)	76 / 80 / 105 / 115	76 / 80 / 105 / 115	76 / 80 / 105 / 115
Емкость батареи, литий-ионная	Ah (5 h)	80	80	80
Средняя потребляемая мощность	W	1300	1300	1350
Мощность тягового двигателя	W	130	130	130
Мощность всасывающей турбины	W	250	250	250
Мощность привода щеток	W	800	800	980
Степень защиты		IPX3	IPX3	IPX3
Всасывание
Мощность всасывания, объем воздуха	l/s	21	21	21
Разрежение (макс.)	kPa (mbar)	9,5 (95)	9,5 (95)	9,5 (95)
Моющие щетки
Диаметр щетки mm 510 600 96
Длина щетки	mm	-	-	550
Частота вращения щетки	1/min	140	150	965
Внутреннее зарядное устройство
Номинальное напряжение	V	100...240	100...240	100...240
Частота	Hz	50-60	50-60	50-60
Потребляемый ток	A	max 5	max 5	max 5
Условия окружающей среды
Допустимый диапазон температур	°C	5...40	5...40	5...40
Температура воды макс.	°C	50	50	50
Давление воды в системе заполнения	MPa (bar)	1(10)	1(10)	1(10)
Давление воды в промывной системе бака для грязной воды	MPa (bar)	1 (10)	1 (10)	1 (10)
Относительная влажность воздуха	%	20...90	20...90	20...90
Подъем
Уклон рабочей зоны макс.	%	2	2	2
Расчетные значения в соответствии с EN 60335-2-72
Вибрация на руке/кисти	m/s^2	0,2	0,2	0,2
Погрешность K	m/s^2	0,2	0,2	0,2
Уровень звукового давления L_pA в нормальном режиме	dB(A)	65	65	65
Погрешность K_pA	dB(A)	2	2	2
Уровень звуковой мощности L_WA + погрешность K_WA в нормальном режиме	dB(A)	81 81 81

Гарантия

В каждой стране действуют соответствующие условия гарантии, установленные нашей дочерней сбытовой компанией. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие, илив ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте)

Дата выпуска отображается на заводской табличке в закодированном виде. При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска
0 столетие выпуска
1 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013.

Декларация о соответствии стандартам ЕС

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Устройство для очистки полов Тип: 1.533-xxx

Действующие директивы ЕС

2006/42/EC (+2009/127/EC)

2014/30/EC

2014/53/EC (TCU)

Примененные гармонизированные стандарты

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62311: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-3:2007+A1:2011

Примененные национальные стандарты

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

г. Винненден, 01.08.2021

3MICT

Комплект поставки 224

⑲ Тримач для смартфона

⑳Пульт керування

⑥ Тримач для смартфона

⑦Кнопка швидкості

батерии, акумулаторни батерии или масло,

Не пренебрегвайте, отстранявайте и

② Всмукателен маркуч за почистващ препарат (само вариант DOSE)

③4 Смукателен маркуч

⑤ Поставка за смартфон

Литиево-йонни акумулатори:

Описание Каталожен No
80 Ah, 25.6 V 6 654-454,0

Демонтаж и монтаж на акумулаторите

Неустойчиво положение на машината

Демонтаж и монтаж на акумулаторите

Неустойчиво положение на машината

Пускане в експлоатация

Подкана Интервал (часове)
ПОЧИСТВАНЕ ФИЛТЪР СМУК.	10
ПОЧИСТВАНЕ ЛЕНТА ЗАСМУКВАНЕ	20
ПОЧИСТВАНЕ ФИЛТР. НА ВОДА	50
ПРОВЕРКА ЧЕТКА ИЗНОС.	100
ПРОВЕРКА СМУК.УСТНА	100

Основна настройка: 3 подложни шайби над, 3 подложни шайби под лентата засмукване.

Неравен под: 5 подложни шайби над, 1 подложна шайба под лентата засмукване.

Много гладък под: 1 подложна шайба над, 5 подложни шайби под лентата засмукване.

1. Развийте гайката.

Фигура L

①Гайка

②Подложна шайба

Литиево-йонен акумулатор:

Повреди без показание на дисплея

Повреди с показание на дисплея

① Светодиод за статус
② Показание светодиод 1
③ Показание светодиод 2
④ Показание светодиод 3
⑤ Показание светодиод 4
⑥ Акумулатор
⑦Бутон

Принадлежност лента засмукване
