Тип продукта	Поломоечная машина (уборщик полов)
Марка	Kärcher
Модель	BD 4325 C Bp Pack
Рабочая ширина	430 мм
Вес без нагрузки	109 кг
Общий вес в рабочем состоянии	137 кг
Питание	Аккумулятор 24 В (2 батареи, емкость 76 или 80 А·ч)
Средняя потребляемая мощность	1100 Вт
Мощность всасывающей турбины	500 Вт
Мощность привода щетки	600 Вт
Объем бака для чистой воды	25 л
Объем бака для грязной воды	25 л
Максимальная температура воды	60 °C
Теоретическая площадь очистки	1600 м²/ч
Максимальный рабочий уклон	2 %
Основные функции	Влажная уборка, всасывание, нормальный режим, интенсивный режим, только всасывание
Техническое обслуживание и очистка	Сливать грязную воду после использования, регулярно очищать сетку от ворса, всасывающие губы и щетки
Безопасность	Выключатель цепи, предохранительный выключатель, защита от замерзания, автоматическое отключение при перегрузке
Запасные части и ремонтопригодность	Дисковые щетки, подушки, всасывающие планки, всасывающие губы, батареи, зарядное устройство; оригинальные детали Kärcher гарантированы
Уровень звукового давления	66 дБ(А)
Вибрация	< 2,5 м/с²

Часто задаваемые вопросы - BD 4325 C Bp Pack Kärcher

Какова емкость баков для воды?

Аппарат оснащен двумя баками по 25 литров каждый: один для чистой воды, другой для грязной.

Как заряжать аккумуляторы?

Отсоедините разъем аккумулятора со стороны аппарата, подключите зарядное устройство к аккумулятору, затем к сети. Время зарядки составляет около 10-15 часов. Во время зарядки не используйте аппарат.

Какие моющие средства можно использовать?

Используйте только моющие средства, рекомендованные Kärcher, без растворителей, соляной или плавиковой кислоты. Избегайте сильнопенящихся моющих средств.

Как регулировать количество воды?

Используйте регулятор расхода воды. Начните с малого расхода и постепенно увеличивайте до желаемого результата.

Что делать, если мощность всасывания снизилась?

Проверьте, не заполнен ли бак для грязной воды, очистите сетку от ворса, всасывающие губы и уплотнения. Убедитесь, что сливной шланг плотно закрыт.

Как заменить всасывающие губы?

Снимите всасывающую планку, открутите рифленые ручки, извлеките пластиковые детали и изношенные губы. Замените или переверните губы, затем соберите все обратно.

Каков максимальный уклон для использования аппарата?

Максимально допустимый уклон составляет 2 %. Не используйте на более крутых наклонных поверхностях.

Как обслуживать аккумуляторы?

Для аккумуляторов с низким уровнем обслуживания проверяйте уровень электролита и используйте только дистиллированную воду. Полностью заряжайте не реже одного раза в неделю.

Можно ли использовать аппарат на улице?

Нет, аппарат предназначен для использования внутри помещений или под навесом. Он не должен подвергаться воздействию дождя.

Что означают коды ошибок на дисплее?

ERR B: посторонний предмет в щетке. LOW BAT: низкий заряд батареи. ERR TEMP: перегрев. HANDS OFF: отпустите предохранительный выключатель. По другим кодам обратитесь к разделу «Неисправности».

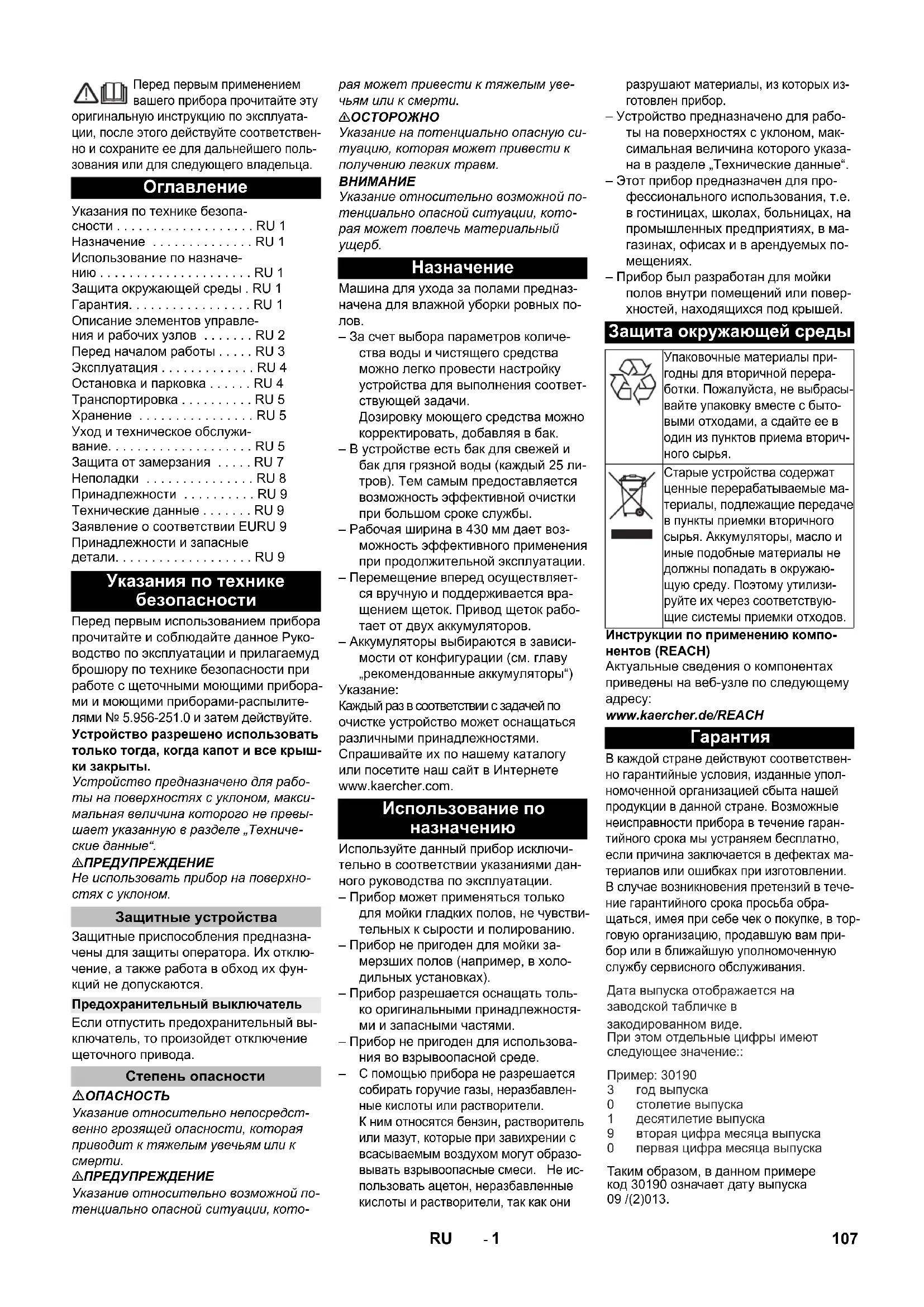

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BD 4325 C Bp Pack Kärcher

Перед первым применением вашего прибора прочитайте эту оригинальную инструкцию по эксплуатации, после этого действуйте соответственно и сохраните ее для дальнейшего пользования или для следующего владельца.

Оглавление

Указания по технике безопасности ..... RU 1

Назначение ..... RU 1

Использование по назначе- нию ..... RU 1

Защита окружающей среды. RU 1

Гарантия.... RU 1

Описание элементов управления и рабочих узлов ..... RU 2

Перед началом работы ..... RU 3

Эксплуатация ..... RU 4

Остановка и парковка ..... RU 4

Транспортировка ..... RU 5

Хранение ..... RU 5

Уход и техническое обслуживание. RU 5

Защита от замерзания ..... RU 7

Неполадки ..... RU 8

Принадлежности ..... RU 9

Технические данные ..... RU 9

Заявление о соответствии EURU 9

Принадлежности и запасные детали.... RU 9

Указания по технике безопасности

Перед первым использованием прибора прочитайте и соблюдайте данное Руководство по эксплуатации и прилагаемуд брошюру по технике безопасности при работе с щеточными моющими приборами и моющими приборами-распылителями № 5.956-251.0 и затем действуйте.

Устройство разрешено использовать только тогда, когда капот и все крышки закрыты.

Устройство предназначено для работы на поверхностях с уклоном, максимальная величина которого не превышает указанную в разделе „Технические данные“.

△ПРЕДУПРЕЖДЕНИЕ

Не использовать прибор на поверхностях с уклоном.

Защитные устройства

Защитные приспособления предназначены для защиты оператора. Их отключение, а также работа в обход их функций не допускаются.

Предохранительный выключатель

Если отпустить предохранительный выключатель, то произойдет отключение щеточного привода.

Степень опасности

⚠️ ОПАСНОСТЬ

Указание относительно непосредственно грозящей опасности, которая приводит к тяжелым увечьям или к смерти.

△ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной потенциально опасной ситуации, кото-

рая может привести к тяжелым уве- чьям или к смерти.

△ОСТОРОЖНО

Указание на потенциально опасную си- туацию, которая может привести к получению легких травм.

ВНИМАНИЕ

Указание относительно возможной потенциально опасной ситуации, которая может повлечь материальный ущерб.

Назначение

Машина для ухода за полами предназначена для влажной уборки ровных полов.

– За счет выбора параметров количества воды и чистящего средства можно легко провести настройку устройства для выполнения соответствующей задачи. Дозировку моющего средства можно корректировать, добавляя в бак.

– В устройстве есть бак для свежей и бак для грязной воды (каждый 25 литров). Тем самым предоставляется возможность эффективной очистки при большом сроке службы.

– Рабочая ширина в 430 мм дает возможность эффективного применения при продолжительной эксплуатации.

– Перемещение вперед осуществляется вручную и поддерживается вращением щеток. Привод щеток работает от двух аккумуляторов.

– Аккумуляторы выбираются в зависимости от конфигурации (см. главу „рекомендованные аккумуляторы“) Указание:

Каждый раз в соответствии с задачей по очистке устройство может оснащаться различными принадлежностями.

Спрашивайте их по нашему каталогу или посетите наш сайт в Интернете www.kaercher.com.

Использование по назначению

Используйте данный прибор исключительно в соответствии указаниями данного руководства по эксплуатации.

– Прибор может применяться только для мойки гладких полов, не чувствительных к сырости и полированию.

– Прибор не пригоден для мойки замерзших полов (например, в холодильных установках).

– Прибор разрешается оснащать только оригинальными принадлежностями и запасными частями.

– Прибор не пригоден для использования во взрывоопасной среде.

— С помощью прибора не разрешается собирать горучие газы, неразбавленные кислоты или растворители.

К ним относятся бензин, растворитель или мазут, которые при завирении с всасываемым воздухом могут образовывать взривоопасные смеси. Не использовать ацетон, неразбавленные кислоты и растворители, так как они

разрушают материалы, из которых изготовлен прибор.

– Устройство предназначено для работы на поверхностях с уклоном, максимальная величина которого указана в разделе „Технические данные“.

– Этот прибор предназначен для профессионального использования, т.е. в гостиницах, школах, больницах, на промышленных предприятиях, в магазинах, офисах и в арендуемых помещениях.

– Прибор был разработан для мойки полов внутри помещений или поверхностей, находящихся под крышей.

Защита окружающей среды

Упаковочные материалы при- годны для вторичной перера- ботки. Пожалуйста, не выбрасы- вайте упаковку вместе с быто- выми отходами, а сдайте ее в один из пунктов приема вторич- ного сырья.

Старые устройства содержат ценные перерабатываемые ма- териялы, подлежащие передаче в пункты приемки вторичного сырья. Аккумуляторы, масло и иные подобные материалы не должны попадать в окружаю- щую среду. Поэтому утилизи- руйте их через соответствую- щие системы приемки отходов.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

Дата выпуска отображается на заводской табличке в

закодированном виде.

При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска
0 столетие выпуска
1 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013.

1 Сетчатый фил
2 Предохранительный выключатель
3 Аккумулятор *
4 Сливной шланг для грязной воды с дозирующим устройством
5 Опорная направляющая для базы
6 Поплавок
7 Бак чистой воды
8 Блокировка бака чистой воды
9 М о ю щ и й у з е л
10 Дисковая щетка
11 отверстие для залива чистой воды
12 Скоба, замена щеток
13 Резервуар грязной воды
14 Педаль шасси для транспортировки
15 Указатель уровня чистой воды
16 Вращающаяся ручка для наклона всасывающей кромки
17 Регулировка всасывающих планок по высоте *

18 Барышковые гайки для крепления всасывающей планки
19 Всасывающая планка *
20 Всасывающий шланг
21 Регулятор подачи воды
22 Штекер аккумулятора
23 Рычаг опускания всасывающей планки
24 Пульт управления
25 ведущая дуга
26 Приемная площадка для моющего комплекта „Homebase Box“
27 Крышка резервуара грязной воды

* не входит в объеме поставки

Цветная маркировка

– Органы управления для процесса очистки желтого цвета.
– Органы управления для технического обслуживания и сервиса светлосерого цвета.

Пульт управления

1 2 3 4 5 6 KURCHER Professional

1 OFF

Прибор выключен.

2 О бычный реж

Влажная уборка пола и сбор грязной воды.

3 Интенсивный режим

Влажная уборка пола с продолжительным воздействием моющего средства.

4 Режим всасывания

Убрать грязь.

5 переключатель выбора программ

6 Д и сп л е й

Символы на аппарате

	Штекер аккумулятора
	Точка крепления груза
	Держатель для шва-бры **
	Уровень бака для све-жей воды 20%
	Скоба, замена щеток
	Рычаг опускания вса-сывающей планки
	Сливное отверстие ре-зервуара для свежейводы
	Шланг слива грязнойводы
	Шасси для транспор-тировки1: Транспортировка0: Эксплуатация

** Опция

Перед началом работы

Выгрузка аппарата

→ Выкрутить винты из средней доски поддона.
→ Прижать буксирную скобу прибора вниз и вытянуть среднюю доску.
→ Снять колодки спереди и рядом с колесами.
→ Прижать вниз буксирную скобу устройства и сдвинуть вперед до края поддона.
→ Поднять устройство с поддона и установить на пол.

и м Установить аккумуляторы

Установить аккумуляторы (см. "Уход и техническое обслуживание/Установка и подключение аккумуляторных батарей").

Использование аккумуляторов другого производителя

Мы рекомендуем использовать аккумуляторы, перечисленные в главе „Уход и техническое обслуживание/Рекомендуемые аккумуляторы“.

Зарядка аккумулятора

Указание:

Устройство располагает защитой от глубоко разряда, т.е. если достигается еще допустимый минимальный размер емкости, то двигатель для щеток и турбина выключаются.

→ В этом случае аппарат следует направить к зарядной станции, избегая при этом подъемов.

⚠️ ОПАСНОСТЬ

Опасность травмы при ударе электротоком. Принимать во внимание сетевое напряжение и защиту предохранителем, указанные на типовой табличке устройства.

Процесс зарядки

Время зарядки аккумулятора составляет в среднем прибл. 10-15 часов. Эксплуатация устройства во время зарядки запрещается.

⚠️ ОПАСНОСТЬ

Взрывоопасность

Перед зарядкой необслуживаемых аккумуляторных батарей

Снять бак для грязной воды (см. главу "Уход и техническое обслуживание/Работы по техническому обслуживанию/Снятие бака для грязной воды"). За счет этого предотвращается накапливание под резервуаром опасных газов во время зарядки.

ВНИМАНИЕ

Опасность повреждения. Не очищать устройство водой при снятом резервуаре.

1 Разъем аккумулятора со стороны устройства

2 Разъем аккумулятора со стороны ак- кумуляторной батареи

→ Отсоединить разъем аккумулятора со стороны устройства.

ВНИМАНИЕ

Опасность повреждения!

• Не соединять зарядное устройство с разъемом аккумулятора со стороны устройства.
  – Применять только зарядные устройства, соответствующие типу установленных аккумуляторов:

Тип батаре-ек	Комплект аккумуляторов24 В	Зарядное устройство
6.654-093.0 4	035-447.0 6.65	4-329.0
6.654-290.0 4	035-990.0 6.65	4-332.0

Указание: Ознакомиться с руководством по эксплуатации производителя прибора, уделяя особое внимание указаниям по технике безопасности.

→ Соединить разъем аккумулятора со стороны аккумуляторной батареи с зарядным устройством.
→ Вставить штепсельную вилку зарядного устройства в розетку.
→ Выполнить процесс зарядки согласно данным руководства по эксплуатации зарядного устройства.
→ Соединить разъем аккумулятора со стороны прибора с разъемом аккумулятора со стороны аккумулятора.

малообслуживаемые аккумуляторы (аккумуляторные батареи с жидким электролитом)

△ПРЕДУПРЕЖДЕНИЕ

Опасность получения химических ожогов!

• Доливка воды в разряженный аккумулятор может привести к выливанию электролита.
• При обращении с аккумуляторным электролитом следует носить защитные очки и соблюдать предписания для предотвращения травм и повреждений одежды.
• Брызги электролита, попавшие на кожу или одежду, следует незамедлительно смыть обильным количеством воды.

ВНИМАНИЕ

Опасность повреждения!

• Для заливки в аккумулятор использовать только дистиллированную или обессоленную воду (EN 50272-T3).
• Не использовать добавки (так называемые "улучшающие средства"), в противном случае теряется право на гарантию.
  — Батареи заменять на батареи та- кого же типа.

Установка всасывающей планки

→ Установить всасывающую планку в подвеске так, чтобы профильная пластина находилась над подвеской.

→ Затянуть барашковые гайки.

→ Надеть всасывающий шланг.

Эксплуатация

⚠️ ОПАСНОСТЬ

Опасность получения травм! В случае опасности следует освободить предохранительный выключатель/рычаг хода.

Заполнение рабочих жидкостей

Чистая вода

→ Открыть замок резервуара для свежей воды.
→ Залить чистую воду (макс. температура 60 °C) до нижнего края заливной горловины.
→ Закрыть замок резервуара для свежей воды.

Моющее средство

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность повреждения. Применять только рекомендованные чистящие средства. В случае использования других чистящих средств эксплуатирующее лицо берет на себя повышенный риск с точки зрения безопасности работы и опасности получения травм. Использовать только чистящие средства, не содержащие растворителей, соляную и плавиковую (фтористоводородную) кислоту.

Принять во внимание указания по технике безопасности, приведенные на упаковках чистящих средств.

Указание:

Не использовать сильно пенящиеся чистящие средства.

Рекомендуемые моющие средства:

Применение Моющее	средство
Уход за всеми водостойки-ми полами	RM 746RM 780
Уход за блестящими по-верхностями (например, гранит)	RM 755 es
Уход и основательная мойка промышленных по-ловых поверхностей	RM 69 ASF
Уход и основательная мойка полов из керамиче-ской плитки из каменной крошки	RM 753
Уход за плиткой в санитар-ных помещениях	RM 751
Мойка и дезинфекция в са-нитарных помещениях	RM 732
Удаления слоя со всех ще-лочностойких поверхно-стей (например, PVC)	RM 752
Удаление слоя с линоле-умных полов	RM 754

→ Добавить моющее средство в резервуар для чистой воды.

Указание:

При пустом резервуаре для чистой воды чистящая головка продолжает работать без подачи жидкости.

Настройка количества воды

→ Установить в соответствии с загрязнением покрытия пола количество подаваемой на головку воды.

Указание:

Выполнить первую попытку с небольшим количеством воды. Увеличивать количество воды шаг за шагом, пока не будет достигнут желаемый результат очистки.

Настройка всасывающей планки

Косое расположение всасывающей планки

Для улучшения результатов мойки полов, покрытых плиткой, всасывающее планка может быть повернута до 5°.

→ Ослабить барашковые гайки.
→ Повернуть всасывающую планку.

→ Затянуть барашковые винты.

Наклон всасывающей планки

При недостаточной мощности всасывания можно изменить наклон стоящей вертикально всасывающей планки.

→ Переставить вращающуюся ручку для наклона всасывающей кромки.

Высота

Регулировка высоты влияет на изгиб всасывающей планки при контакте с дном.

→ Переместить вращающиеся ручки регулировки высоты опытным путем, пока не будет достигнут наилучший результат всасывания.

Мойка

ВНИМАНИЕ

Опасность повреждения напольного покрытия. Устройство не эксплуатировать на одном месте.

→ Опустить педаль шасси для транспортировки.
→ Повернуть переключатель выбора программы на требуемую программу.

Опускание всасывающей планки

→ Потянуть рычаг и нажать вниз; всасывающая кромка опустится.

Указание:

– Для мойки кафельных полов прямую всасывающую планку установить так, чтобы чистка производилась под прямым углом к стыкам.

– Для улучшения эффективности всасывания можно установить наклон всасывающей планки (см. "Регулировка всасывающей планки").

– Если резервуар для грязной воды заполнен, поплавок закрывает всасывающее отверстие и всасывающая турбина работает с повышенным числом оборотов. В этом случае следует прекратить всасывание и направиться в место опорожнения резервуара для грязной воды.

Остановка и парковка

→ Применить предохранительный выключатель.
→ Установите переключатель выбора программ в положение „Всасывание“.
→ Проехать немного вперед и всосать оставшееся количество воды.
→ Поднять всасывающую планку.
→ Зарядить аккумулятор.

Слить грязную воду

⚠ПРЕДУПРЕЖДЕНИЕ

Соблюдайте местные предписания по обращению со сточными водами.

→ Вынуть из держателя сливной шланг для грязной воды и поместить его в пригодный для этих целей сборник воды.

→ Сжать или перегнуть дозатор.
→ Открыть крышку дозатора.
→ Слить грязную воду - с помощью давления или продольного изгиба отрегулировать расход воды.
→ Промыть резервуар для грязной воды чистой водой.

Слить чистую воду

→ Отвинтить крышку бака для свежей воды.

Транспортировка

△ОПАСНОСТЬ

Опасность травмы! Устройство должно приводиться в действие для погрузки и выгрузки на подъемах только до максимального значения (см. «Технические характеристики»). Двигаться медленно.

△ОСТОРОЖНО

Опасность травмы и повреждения! Обратить внимание на вес устройства при транспортировке.

→ Поднять педаль шасси для тран- спортировки
→ Передвигать прибор за ведущую дугу.

→ При перевозке аппарата в транспортных средствах следует учитывать действующие местные государственные нормы, направленные на защиту от скольжения и опрокидывания.

Хранение

△ОСТОРОЖНО

Опасность травмы и повреждения! Обратить внимание на вес устройства при хранении.

Это устройство разрешается хранить только во внутренних помещениях.

Уход и техническое обслуживание

△ОПАСНОСТЬ

Опасность получения травм! Перед проведением любых работ на устройстве установить переключатель выбора программы в положение „OFF“ и вытянуть вилку зарядного устройства из розетки.

Извлечь штекер аккумулятора из ма- шины.

→ Слить из прибора грязную воду и оставшуюся чистую воду и утилизовать.

План технического обслуживания

После каждой эксплуатации ВНИМАНИЕ

Опасность повреждения. Не опрыски- вать устройство водой и не использо- вать агрессивные чистящие средства.

→ Слить грязную воду.
→ Промыть резервуар для грязной воды чистой водой.
→ Очистить прибор снаружи, используя для этого влажную тряпку, пропитанную мягким щелочным раствором.
→ проверить сетчатый фильтр, при необходимости - произвести чистку,
→ Очистить всасывающие и чистящие кромки, проверить их на износ, при необходимости заменить.
→ Проверить на износ щетку, при необходимости заменить (см. "Работы по техническому обслуживанию").

→ Зарядка аккумулятора Если аккумулятор заряжен менее чем на 50%, зарядить его полностью и без прерываний. Если аккумулятор заряжен более чем на 50%, зарядить его только в том случае, если в следующий раз предполагается использование пол- ной продолжительности работы устройства.

еженедельно

→ При регулярной эксплуатации заряжать аккумулятор полностью и без прерываний не реже, чем один раз в неделю.

Ежемесячно

→ Проверить окисление полюсных выводов аккумуляторов, очистить при необходимости. Проверить прочность крепления соединительных кабелей.
→ Проверить на герметичность уплотнения между баком грязной воды и крышкой, при необходимости заменить.
→ Очистить ситечко.
→ Проверить плотность электролита в элементах облсуживаемых аккумуляторов.
→ На длительное хранение устройство помещать только с полностью заряженными аккумуляторами. Повторно полностью заряжать аккумулятор не реже, чем один раз в месяц.

Ежегодно

→ Обеспечить проведение предписанного осмотра сервисной службой.

Работы по техническому обслуживанию

Очистка сетки

1 К о ж у х
2 К р ы ш к а

→ Открыть крышку.
→ Повернуть крышку по часовой стрелке и снять ее.
→ Снять расположенный под ней сетчатый фильтр и очистить его.
→ Вставить фильтр.
→ Установить крышку и зафиксировать поворотом против часовой стрелки.
→ Закрыть крышку.

Заменить или перевернуть всасывающие кромки

1 2 CHANGE LIP

1 О т м е т к и из н о
2 Всасывающая кромка

Всасывающие кромки следует поворачивать и менять, если они изношены вплоть до отметок износа.

→ Снимите всасывающую планку.

→ Выверните грибковые рукоятки.

→ Снять пластмассовые элементы.
→ Снимите всасывающие кромки.
→ Вставить новые или перевернутые всасывающие кромки.
→ Установите пластмассовые детали.
→ Вставьте и затяните грибковые рукоятки.

Замена дисковых щеток

→ Прижать буксирную скобу прибора вниз, чтобы поднялась чистящая головка.
→ Выжать вниз педаль замены щетки через сопротивление.

→ Оттянуть прибор назад, чтобы открыть доступ к дисковой щетке.
→ Расположить новую дисковую щетку перед машиной на полу.
→ Переместить прибор с поднятой чистящей головкой над новой дисковой щеткой и опустить чистящую головку.

Щетка фиксируется в приводе.

Снятие резервуара для грязной воды

→ Слить грязную воду.

с→ а Снять резервуар для грязной воды и отставить в сторону.

Аккумуляторы

При обращении с аккумуляторами следует соблюдать следующие предупредительные указания:

	указания на аккумуляторе, в инструкции по пользованию и руководстве по эксплуатации прибора
	Носить защиту для глаз
	Не допускать детей к электролиту и аккумуляторам.
	Опасность взрыва
	Запрещается разведение огня,искрение, открытые источники света и курение
	Опасность получения химических ожогов
	Первая помощь
	Предупредительная маркировка
	Утилизация
	Не выбрасывать аккумулятор в мусорный контейнер

⚠️ ОПАСНОСТЬ

Опасность взрыва. Не класть инструменты или подобные предметы на аккумулятор, т.е. на полюсные выводы и межэлементное соединение.

Опасность получения травм. Кокогда не прикасаться ранами к свинцовым элементам. После работ с аккумулятором необходимо очистить руки.

Рекомендуемые аккумуляторы

	No заказа:	Вместимость [ m^3 ] *	Поток воздуха [ m^3/ч ] **
76 А/ч - необ-служиваемый	6.654-093.01)	1,82 0,73
80 А/ч - не нуждается в об-служивании	6.654-290.01)	6,60 2,64

* Минимальный объем аккумуляторной ** Минимальный объем воздушного потока между аккумуляторной и окружающей средой

Для работы устройства необходимо 2 аккумулятора

^1) Комплект в сборе (24 В/76 А/ч), вкл. соединительный кабель, № для заказа 4.035-447.0
^2) Комплект в сборе (24 В/80 А/ч), вкл. соединительный кабель, № для заказа 4.035-990.0

Установка и подключение аккумуляторов

→ Слить грязную воду.
→ Снять резервуар для грязной воды и отставить в сторону.
→ Извлечь аккумуляторный штекер.

Аккумуляторная батарея 6.654-093.0 Аккумуляторная батарея 6.654-290,0 1 Дистанционная прокладка

→ Установить аккумуляторную батарею в прибор, как показано выше.
→ Вставить прокладки на стороне, показанной на рисунке, между аккумуляторными батареями и прибором.

△ОСТОРОЖНО

При извлечении и установке аккумуляторов состояние машины становится нестабильным. Необходимо принять устойчивое положение.

→ Соедините полюсные выводы прилагаемым соединительным кабелем.
→ Зажать подводящий кабель, входящий в комплект поставки, на еще свободных полюсах аккумулятора (+) и (-).

ВНИМАНИЕ

Перемена полярности (положительного и отрицательного полюса) ведет к разрушению электроники управления. Соблюдать правильную полярность.

→ Установить резервуар грязной воды на прибор.

Указание:

Перед началом работы прибора зарядить аккумуляторы.

См. раздел „Зарядка аккумуляторов“.

Вынуть аккумуляторы

→ Установить переключатель выбора программы в положение „OFF“.
→ Извлечь аккумуляторный штекер.
→ Снять резервуар для грязной воды и отставить в сторону.
→ Отсоединить зажим кабеля от клеммы отрицательного полюса аккумулятора.
→ Отсоединить оставшиеся зажимы кабелей от аккумуляторов.
→ Удалить кронштейны для крепления или детали из пенопласта.

△ОСТОРОЖНО

При извлечении и установке аккумуляторов состояние машины становится нестабильным. Необходимо принять устойчивое положение.

→ Вынуть аккумуляторы.
→ Использованные аккумуляторы следует утилизировать согласно действующим предписаниям.

Договор о техническом обслуживании

Для надежной работы прибора с соответствующим торговым отделением фирмы КдгсHER можно заключить договор о техническом обслуживании.

Защита от замерзания

При опасности заморозков:

→ слить воду из резервуаров для чистой и грязной воды,
→ поставить прибор на хранение в не- замерзающем помещении.

Неполадки

⚠️ ОПАСНОСТЬ

Опасность получения травм! Перед проведением любых работ на устройстве установить переключатель выбора программы в положение „OFF“ и

вытянуть вилку зарядного устройства из розетки.

Извлечь штекер аккумулятора из ма- шины.

→ Слить из прибора грязную воду и оставшуюся чистую воду и утилизовать.

Неисправности, показываемые на дисплее

Показание на дисплее	Способ устранения
ERR B	Проверить, не заблокированы ли щетки посторонними предметами, при необходимости удалить посторонние предметы.
ERR T Обратитесь в сервисную службу
LOW BAT Зарядить аккумулятор
ERR TEMP Дать аппарату остыть.
HANDS OFF	Отпустить предохранительный выключатель и подождать, пока на дисплее не появится время работы или состояние аккумуляторной батареи. После этого снова задействовать предохранительный выключатель.
ERR REL	Установить переключатель выбора программы в положение „OFF“, применить предохранительный выключатель, подождать 3 секунды, снова включить.Если проблема повторится, позвонить в сервисную службу.
ERR PWM Обратитесь в сервисную службу

Неисправности без указания на дисплее

Неисправность Способ устранения
Прибор не запускается	Установить желаемую программу с помощью переключателя выбора программ.
	Задействовать предохранительный выключатель.
	Вставить аккумуляторный штекер.
	Проверить аккумулятор, при необходимости зарядить.
	Проверить подключение полюсов аккумуляторов.
Недостаточное количество воды	Проверить уровень чистой воды, при необходимости долить.
	Увеличить количество воды с помощью кнопки регулировки количества воды.
	Очистить ситечко.
Недостаточная мощность всасывания	Проверить на герметичность уплотнения между баком грязной воды и крышкой, при необходимости заменить.
	Резервуар для грязной воды заполнен, выключить прибор и опорожнить резервуар для грязной воды
	Прочистить сетчатый фильтр.
	Прочистить всасывающие кромки на всасывающей планке, при необходимости заменить.
	Проверить, закрыта ли крышка на сливном шланге для грязной воды.
	Проверить установку всасывающей планки
	Проверить всасывающий шланг на засор, при необходимости произвести чистку.
	Проверить герметичность всасывающего шланга, при необходимости заменить.
Неудовлетворительный результат мойки	Проверить на износ щетку, при необходимости заменить.
Всасывающая турбина работает с перебоями	Очистить поплавок.
Щетка не вращается	Проверить, не заблокированы ли щетки посторонними предметами, при необходимости удалить посторонние предметы.
	Когда сработало реле перенапряжения в электронике, повернуть переключатель выбора программ в положение „OFF“, а затем снова выбрать желаемую программу.
Вибрации при очистке	Возможно применение мягких щеток.
При неисправностях, которые невозможно устранить с помощью данной таблицы, следует обратиться в службу сервисного обслуживания.

Очистка поплавка

→ Открыть крышку резервуара для грязной воды.

→ Вытянуть корпус поплавка наверх.
→ Ослабить фиксирующие крюки.
→ Очистить поплавок и нижнюю часть.
→ Собрать корпус поплавка и вставить в прибор.

Принадлежности

Обозначение No детали Описание
Дисковая щетка, белая (очень мягкая)	4.905-024.0	Для щадящей очистки чувствительных поверхностей.
Дисковая щетка, натуральная (мягкая)	4.905-023.0	Из натуральных волокон для чистки и полировки.
Дисковая щетка, красная (средний, стандарт)	4.905-022.0	Для использования при всех стандартных задачах мойки.
Дисковая щетка, черная (жесткая)	4.905-025.0	Для удаления устойчивых загрязнений и проведения основной чистки.Только для нечувствительных поверхностей.
Приводная тарелка для накладок	4.762-533.0	Для чистки с накладками. С быстроразъемным соединением и центральным замком.
Накладка, красная (средняя мягкость)	6.369-470.0	Для чистки и полировки всех напольных покрытий.
Накладка, зеленая (средняя жесткость)	6.369-472.0	Для чистки очень сильно загрязненных полов и для проведения основной чистки.
Накладка, белая 6.369-469.0 Для полировки полов.
Накладка, черная (жесткая)	6.369-473.0	Для удаления устойчивых загрязнений и проведения основной чистки.
Накладка из микрофибры 6.905-526.0		Уход и основательная мойка полов из керамической плитки из каменной крошки
Накладка, бежевая (часть натуральных волокон)	6.371-081.0	Для полировки и освежения твердых и эластичных поверхностей.
Алмазная накладка, белая	6.371-256.0	Для первичной очистки и улучшения качества. Устраняет мелкие царапины и обеспечивает чистую, матовую поверхность.
Алмазная накладка, желтая	6.371-257.0	Для первичной очистки и улучшения качества. Устраняет мелкие царапины и обеспечивает более гладкую и блестящую поверхность.
Алмазная накладка, зеленая	6.371-238.0	Для полировки глянцевых покрытий пола и быстрого полировки пола из террацо и натурального камня.
Всасывающая планка, 850 мм, прямая	4.777-401.0
Всасывающая планка, 850 мм, изогнутая	4.777-411.0
Набор Homebase Box	4.035-406.0
Держатель для швабры	9.753-023.0
Адаптер (база)	5.035-488.0
Двойные крюки	6.980-077.0
Крюк швабры	6.980-078.0
Крюк бутылки	6.980-080.0
Универсальные крюки	4.070-075.0

Технические данные

Параметры
Номинальное напряжение	В	24
Емкость аккумулятора	а/ч(5ч)	80/76
Средняя потребляемая мощность	Вт	1100
Номинальная мощность всасывающей турбины	Вт	500
Номинальная мощность привода щеток	Вт	600
Уборка
Мощность всасывания, количество воздуха (макс.)	л/с	24
Мощность всасывания, нижнее давление (макс.)	kPa(mbar)	12 (120)
Чистящие щетки
Число оборотов щетки	1/мин	155
Диаметр щетки	мм	430
Размеры и вес
Теоретическая производительность	м^2/ч	1600
Макс. уклон рабочей зоны	%	2
Объем резервуара чистой/грязной воды	л	25/25
макс. температура воды	°C	60
Окружающая температура	°C	5...40
Порожний вес (транспортный вес)	кг	109(107)
Полная масса (готового к эксплуатации устройства)	кг	137(135)

Размеры отсека для ба-тарей	мм	350 x 350
Расчетные значения в соответствии с EN 60335-2-72
Общее значение коле-баний	м/с^2	<2,5
Опасность K	м/с^2	0,2
Уровень шума дб _a	дБ(А)	66
Опасность K_pA	дБ(А)	1
Уровень мощности шума L_WA + опасность K_WA	дБ(А)	81

Заявление о соответствии EU

Настоящим мы заявляем, что нижеуказанный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполнении отвечает соответствующим основным требованиям по безопасности и здоровью согласно директивам EU. При внесении изменений, не согласованных с нами, данное заявление теряет свою силу.

Продукт очиститель пола

Тип: 1.127-xxx

1.515-xxx

Основные директивы EU

2006/42/EC (+2009/127/EC)

2014/30/EU

Примененные гармонизированные нормы

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Примененные внутригосударственные нормы

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

H. Jenner

Уполномоченный сотрудник по ведению документооборота:

S. Reiser

Alfred Kärcher SE & Co. KG

г. Винненден, 01.03.2019

Принадлежности и запасные детали

Используйте оригинальные принадлежности и запчасти — только они гарантируют безопасную и бесперебойную работу устройства.

Информацию о принадлежностях и запчастях вы можете найти на сайте www.kaercher.com.

Указания за безопасност. . . . BG 1

Функция ...... BG 1

Употреба по предназначение BG 1

Принадлежности и резервни части ....BG 8

Предпазни приспособления

Преди пускане в експлоатация

Разреждане

Тип батерия	Комплектакумулатор24 V	Зарядноустройство
6.654-093.0 4	035-447.0 6.65	4-329.0
6.654-290.0 4	035-990.0 6.65	4-332.0

Монтирайте лента засмукване

Настройка лента засмукване

Наклонено положение

Преди пускане в експлоатация на уреда заредете акумулаторите.

Повреди с показание на дисплея

Повреди без показание на дисплея

Принадлежности и резервни части

1 К о ж у х
2 К р и ш к а
