РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ L 331 LED STEINEL

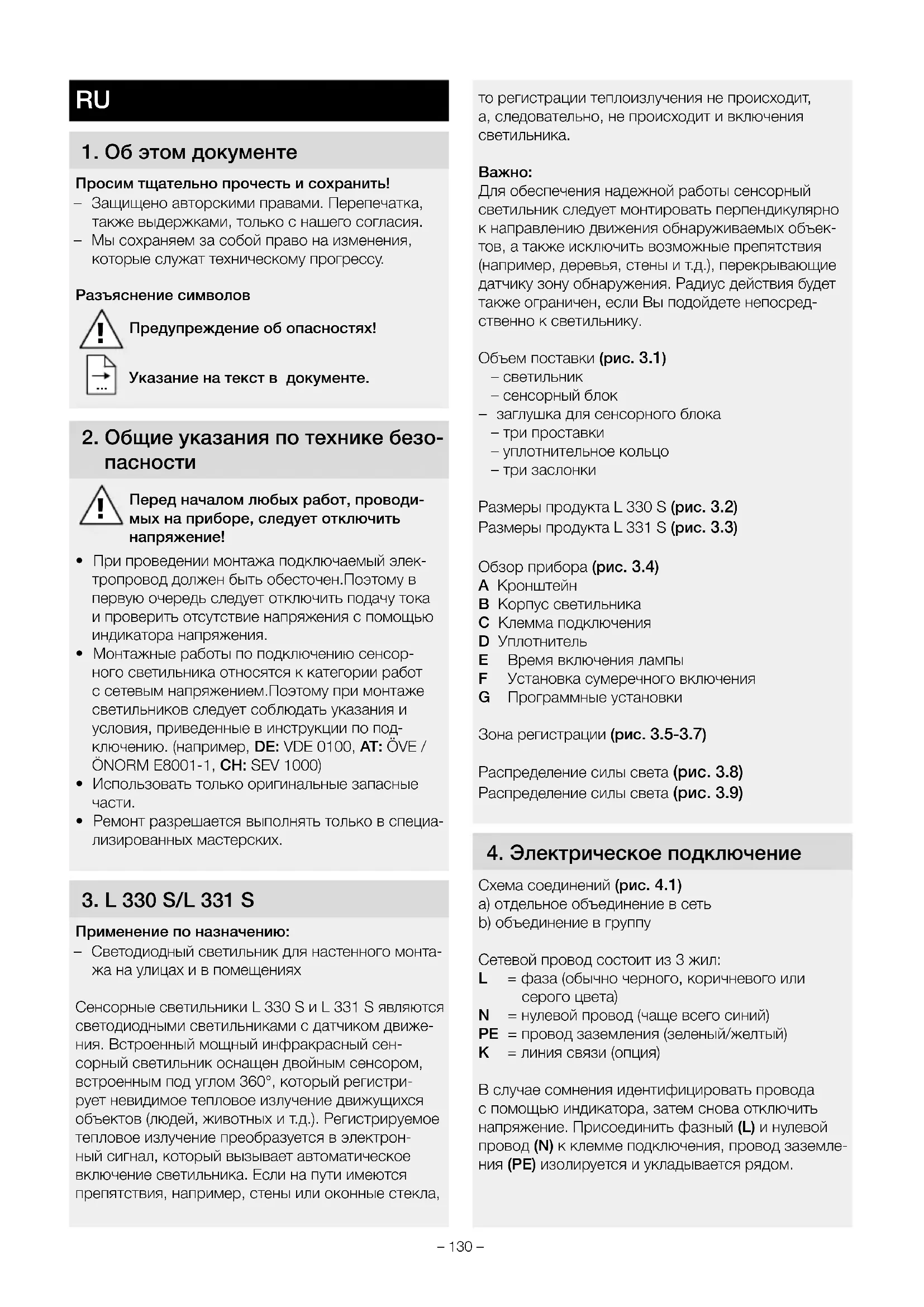

1. Об этом документе

Просим тщательно прочесть и сохранить! – Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия. – Мы сохраняем за собой право на изменения, которые служат техническому прогрессу. Разъяснение символов

Предупреждение об опасностях!

2. Общие указания по технике безо-

Перед началом любых работ, проводи- мых на приборе, следует отключить напряжение!

• При проведении монтажа подключаемый элек- тропровод должен быть обесточен.Поэтому в первую очередь следует отключить подачу тока и проверить отсутствие напряжения с помощью индикатора напряжения.

• Монтажные работы по подключению сенсор- ного светильника относятся к категории работ с сетевым напряжением.Поэтому при монтаже светильников следует соблюдать указания и условия, приведенные в инструкции по под- ключению. (например, DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)

• Использовать только оригинальные запасные

• Ремонт разрешается выполнять только в специа- лизированных мастерских.

Применение по назначению: – Светодиодный светильник для настенного монта- жа на улицах и в помещениях Сенсорные светильники L330 S и L331 S являются светодиодными светильниками с датчиком движе- ния. Встроенный мощный инфракрасный сен- сорный светильник оснащен двойным сенсором, встроенным под углом 360°, который регистри- рует невидимое тепловое излучение движущихся объектов (людей, животных и т.д.). Регистрируемое тепловое излучение преобразуется в электрон- ный сигнал, который вызывает автоматическое включение светильника. Если на пути имеются препятствия, например, стены или оконные стекла, то регистрации теплоизлучения не происходит, а, следовательно, не происходит и включения светильника.

Для обеспечения надежной работы сенсорный светильник следует монтировать перпендикулярно к направлению движения обнаруживаемых объек- тов, а также исключить возможные препятствия (например, деревья, стены и т.д.), перекрывающие датчику зону обнаружения. Радиус действия будет также ограничен, если Вы подойдете непосред- ственно к светильнику. Объем поставки (рис.3.1) – светильник – сенсорный блок – заглушка для сенсорного блока – три проставки – уплотнительное кольцо – три заслонки Размеры продукта L330 S (рис.3.2) Размеры продукта L331 S (рис.3.3) Обзор прибора (рис.3.4) A Кронштейн B Корпус светильника C Клемма подключения D Уплотнитель E Время включения лампы F Установка сумеречного включения G Программные установки Зона регистрации (рис.3.5-3.7) Распределение силы света (рис.3.8) Распределение силы света (рис.3.9)

4. Электрическое подключение

Схема соединений (рис.4.1) a) отдельное объединение в сеть b) объединение в группу Сетевой провод состоит из 3 жил: L = фаза (обычно черного, коричневого или серого цвета) N = нулевой провод (чаще всего синий) PE = провод заземления (зеленый/желтый) K = линия связи (опция) В случае сомнения идентифицировать провода с помощью индикатора, затем снова отключить напряжение. Присоединить фазный (L) и нулевой провод (N) к клемме подключения, провод заземле- ния (PE) изолируется и укладывается рядом.– 131 –

Вследствие неправильного присоединения прово- дов в приборе или в распределительном ящике с предохранителями в дальнейшем может произойти короткое замыкание. В таком случае рекомендует- ся еще раз проверить провода и заново подклю- чить их. При необходимости в сетевой провод мо- жет быть вмонтирован выключатель для включения и выключения сетевого тока. Действия группы По линии связи (K) возможно внутреннее объ- единение в группу сенсоров L330 S и L331 S компании STEINEL. Возможно объединение в группу до 10светиль- ников. Максимальная длина линии связи состав- ляет 50м. Первый светильник группы, который регистрирует движение, включает всю группу. Если по истечении установленного времени движение больше не будет зарегистрировано, последний светильник группы выключает всю группу.

– Подача напряжения на линию связи недопустима. Подключение внешней нагрузки недопустимо! – В рамках объединения в группу все светильники соблюдают значения, установленные для них индивидуально регулятором. – На всех светильниках должна быть установлена одна и та же программа. Источник света этого прожектора не подлежит за- мене. При необходимости замены источника света (например, в конце его срока службы), необходимо заменить весь прожектор.

• Проверить все конструктивные детали на пред- мет повреждения.

• При повреждениях не включать продукт.

• При монтаже сенсорного светильника следить за тем, чтобы он крепился без вибраций.

• Выбрать подходящее место для монтажа с уче- том радиуса действия и регистрации движений. Порядок монтажа

• Отключить электропитание (рис.4.1)

• Зафиксировать корпус светильника винтами (рис.5.1)

• Наметить отверстия для сверления (рис.5.2)

• Просверлить отверстия и вставить дюбели (рис.5.3)

• Монтаж при подводе кабеля скрытой проводкой (рис.5.4)

• Монтаж при подводе кабеля открытой проводкой (рис.5.5)

• Подключить соединительный кабель (рис.5.6)

• Установить уплотнительное кольцо (рис.5.7)

• Установить корпус светильника на кронштейн и прикрутить (рис.5.8)

• Включить электропитание (рис.5.8)

• Выполнить регулировки ➜ "6.Эксплуатация"

Заводские настройки Программные установки: Р 1 Установка сумеречного порога: 1000лк Время включения лампы: 5секунд После монтажа можно вводить сенсорный светиль- ник в эксплуатацию. Рядом со съемным сенсор- ным блоком находятся регуляторы для установки времени, сумеречного освещения и яркости.

• Извлечь сенсор после нажатия фиксирующей защелки шлицевой отверткой (рис. 6.1) – Светильник переключается на постоянное

• Выполнить установки с помощью отвертки (рис.6.2) Р1Стандартная программа (регулятор 6.2/F) – Плавное включение света / нет базовой яркости Что такое плавное включение света? Сенсорный светильник оснащен функцией плав- ного включения света. Благодаря данной функ- ции макс. яркость светильника устанавливается медленно в течение непродолжительного времени. Таким же образом регулируется мощность света при выключении светильника. Р2 Комфортная программа – Плавное включение света + базовая яркость – Базовая яркость включается, начиная с установ- ленного значения сумеречного порога Что такое базовая яркость? Базовая яркость обеспечивает ночное постоянное освещение с прим. 10 % мощности освещения. Только при движении в зоне обнаружения свет включается на установленное время (см. установ- ленное время) на макс. мощность освещения (100 %). Затем светильник снова переключается на базовую яркость (ок. 10%). RU– 132 – Р3 Комфортная экономичная программа – Плавное включение света + базовая яркость до середины ночи – Базовая яркость включается, начиная с уста- новленного значения сумеречного порога до середины ночи Как работает комфортная экономичная

В сенсорный светильник не встроены часы, пол- ночь определяется только по продолжительности темных периодов. Поэтому для безупречной рабо- ты необходимо, чтобы на сенсорный светильник в это время постоянно подавалось напряжение. Во время первой ночи (период измерения) базовая яркость полностью активна. Значения сохраня- ются с защитой от отключения сетевого питания. Мы рекомендуем, не отключать питание во время программы. Значения определяются в течение нескольких ночей, поэтому за прожектором в возможном случае ошибки следует наблюдать в течение нескольких ночей, изменяется ли время выключения подключенного потребителя при при- ближении к полуночи. P 4Программа Nightmatic – Плавное включение света, нет базовой яркости, нет анализа движений – 100% включение при снижении значения осве- щенности ниже заданного уровня Установка сумеречного порога (регулятор 6.2/G) Желаемый порог срабатывания можно установить плавно от 2 до 1000лк. – Регулятор, установленный на = режим днев- ного освещения (независимо от яркости) – Регулятор, установленный на = режим суме- речного освещения (ок. 2 лк) При установке зоны обнаружения при режиме дневного освещения регулятор рекомендуется устанавливать на (режим дневного освещения). Установка времени (регулятор 6.2/E) Необходимое время освещения может быть установлено на светильнике плавно в диапазоне от 5сек. до макс. 15мин. Каждое зарегистрирован- ное движение до истечения этого времени заново начинает отсчет времени. Постоянное освещение В случае установки сетевого выключателя в сете- вой провод, помимо базовых функций включения и выключения света при движении доступны следую- щие функции: Сенсорный режим

1) Включить свет (если светильник ВЫКЛ):

Выключатель выключить и включить 1раз. Светильник горит в течение заданного времени.

2) Выключить свет (если светильник ВКЛ):

Выключатель выключить и включить 1раз. Светильник выключается или переключается в сенсорный режим. Режим постоянного освещения (рис.6.4)

1) Включение постоянного освещения:

Выключатель выключить и включить 2 раза. Светильник переключается в режим постоянного освещения на 4часа (за линзой светится крас- ный СИД). По истечении времени производится автоматическое переключение в сенсорный режим (красный СИД гаснет).

2) Выключить постоянное освещение:

Выключатель выключить и включить 1раз. Светильник выключается или переключается в сенсорный режим.

Процессы переключения должны выполняться в диапазоне от 0,2 до 1секунды. Регулировка зоны обнаружения (рис. 6.5-6.9) При необходимости можно оптимизировать зону обнаружения. Прилагаемые заслонки служат для то го, чтобы закрывать любое количество сегментов линзы. Таким образом можно исключить ненужное включение светильника, вызванное например, про- езжающими машинами или проходящими пешехо- дами и целенаправленно контролировать участки, на которых включение освещения при движении необходимо. Полусферические заслонки можно оторвать вдоль горизонтальных перфорационных линий. Затем их просто надевают на линзу. Светильник может работать и без сенсора. Для этого просто заменить сенсорный блок с уплотни- телем. (рис.6.3) Светильник можно включить и выключить выклю- чателем для включения и выключения сетевого тока, установленным в сетевом проводе.

7. Техническое обслуживание и уход

Продукт не требует технического обслуживания. Загрязнения на светильнике можно удалять влаж- ным сукном (не используя моющие средства). Важно: Рабочее изделие заменить нельзя.– 133 –

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку. Не выбрасывать электроприборы в бытовые отходы!Только для стран ЕС: Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

9. Гарантия производителя

Вы, как покупатель, имеете предусмотренные законом права в отношении продавца. Если такие права существуют в вашей стране, то наша гарантия не сокращает и не ограничивает их. Мы предоставляем Вам 5-летнюю гарантию на безупречные характеристики и надлежащую работу вашего сенсорного изделия STEINEL Professional. Мы гарантируем, что это изделие не имеет дефек- тов материала, конструкции и производственного брака. Мы гарантируем работоспособность всех электронных конструктивных элементов и кабелей, а также отсутствие дефектов во всех использован- ных материалах и на их поверхности. Предъявление требований Если Вы хотите заявить рекламацию по вашему изделию, отправьте изделие в собранном и упа- кованном виде вместе с приложенным кассовым чеком или квитанцией с датой продажи и указани- ем наименования изделия вашему дилеру или непо- средственно нам по адресу: REAL.Electro, 109029, Москва, ул.Средняя Калитниковская, д.26/27. Поэтому мы рекомендуем вам сохранить кассовый чек или квитанцию о продаже до истечения гаран- тийного срока. Компания STEINEL не несет риски и расходы на транспортировку в рамках возврата Информацию о том, как заявить о гарантийном случае, вы найдете на нашей домашней странице www.steinel-russland.ru Если у вас наступил гарантийный случай или имеются вопросы по вашему изделию, вы можете в любое время позвонить в Службу технической поддержки по телефону +7(495)2303132.

10. Технические данные

Размеры (В x Ш x Г в мм) L330S: 270×253×109 L331S: 270×253×124 Сетевое напряжение 220-240 В, 50/60 Гц Световой поток L 330 S: 815 лм L 331 S: 711 лм Потребляемая мощность (P

) 8,40 Вт Эффективность L 330S: 97 лм/Вт L 331S: 85 лм/Вт Standby сенсора (P

) 0,41 Вт Температура цвета 3 000 K (теплый белый) Коэффициент цветопередачи R

= 82 Средний расчетный срок службы L70B50 при 25°C: >60 000 ч Консистенция цвета SDCM Начальное значение: 3 Распределение силы света LumEdit 201804261422_L330TestserieOhneThermoControlElektronikabde Polar Diagram

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L 330S L 331S Максимальная монтажная высота 2,50 м Сенсорная техника Пассивный ИК Угол охвата 360° с 90° углом открытия и защитой от подкрадывания Дальность действия обнаружения тангенциально 7 м Время включения 5 сек. - 15 мин. Установка сумеречного включения 2 - 1000 лк Функция подсветки 10% Программные установки 4 практичных программы Постоянное освещение переключается каждые 4 ч Вид защиты IP 44 Класс защиты II Ударопрочность L 330S: IK 10 L 331S: IK 10 Температура окружающей среды -20° - +35° C Класс энергоэффективности Данное изделие содержит источник света класса энергоэффективности „D“.– 135 –

11. Неполадки при эксплуатации

Нарушение Причина Устранение На сенсорном светильнике нет

■ Предохранитель сработал, не включен, неисправность

■ Короткое замыкание ■ Включить, заменить предохранитель, включить сетевой выключатель, проверить провод индикатором

■ Проверить подключения Сенсорный светильник не

■ При дневном режиме, установка сумеречного порога установлена в ночной режим ■ Выключен сетевой выключатель ■ Сработал предохранитель

■ Неправильно установлена зона обнаружения ■ Произвести новую регулировку

■ Включить, заменить предохранитель; при необходимости проверить

■ Произвести новую регулировку Сенсорный светильник не выключается ■ Постоянное движение в зоне обнаружения ■ Сенсорный блок не зафиксирован ■ Сенсорный светильник находится в фазе измерения (комфортная экономичная программа) ■ Проверить участок и, при необходимости, вновь отрегулировать ■ Зафиксировать сенсорный блок, слегка надавив ■ См. указание по комфортной экономичной программе СИД не выключается, как это требуе тся, прим. в полночь ■ Внешний источник света (например, от других датчиков движения или светильников) деактивирует сенсорный

■ Оградить сенсорный светильник от постороннего света, наблюдать за сенсорным светильником несколько дней, ему понадобится некоторое время, прежде чем он снова будет установлен корректно. СИД не полностью выключаются ■ Выбрана комфортная программа ■ Переключатель программы на 4 Сенсорный светильник включается произвольно ■ В зоне движения происходит движение деревьев и кустов ■ Включается в результате движения автомашин на дороге ■ В результате неожиданного перепада температур при изменении погоды (ветер, дождь, снег) или потока воздуха из вентиляционной системы, открытых окон ■ Изменить зону обнаружения с помощью заслонок ■ Изменить зону обнаружения с помощью заслонок ■ Изменить зону обнаружения, произвести монтаж светильника на новом месте Измененный радиус действия сенсорного светильника ■ Изменение температуры окружающей среды ■ Изменить зону обнаружения с помощью заслонок RU– 136 –
