INSTRUKCJA OBSŁUGI L 331 LED STEINEL

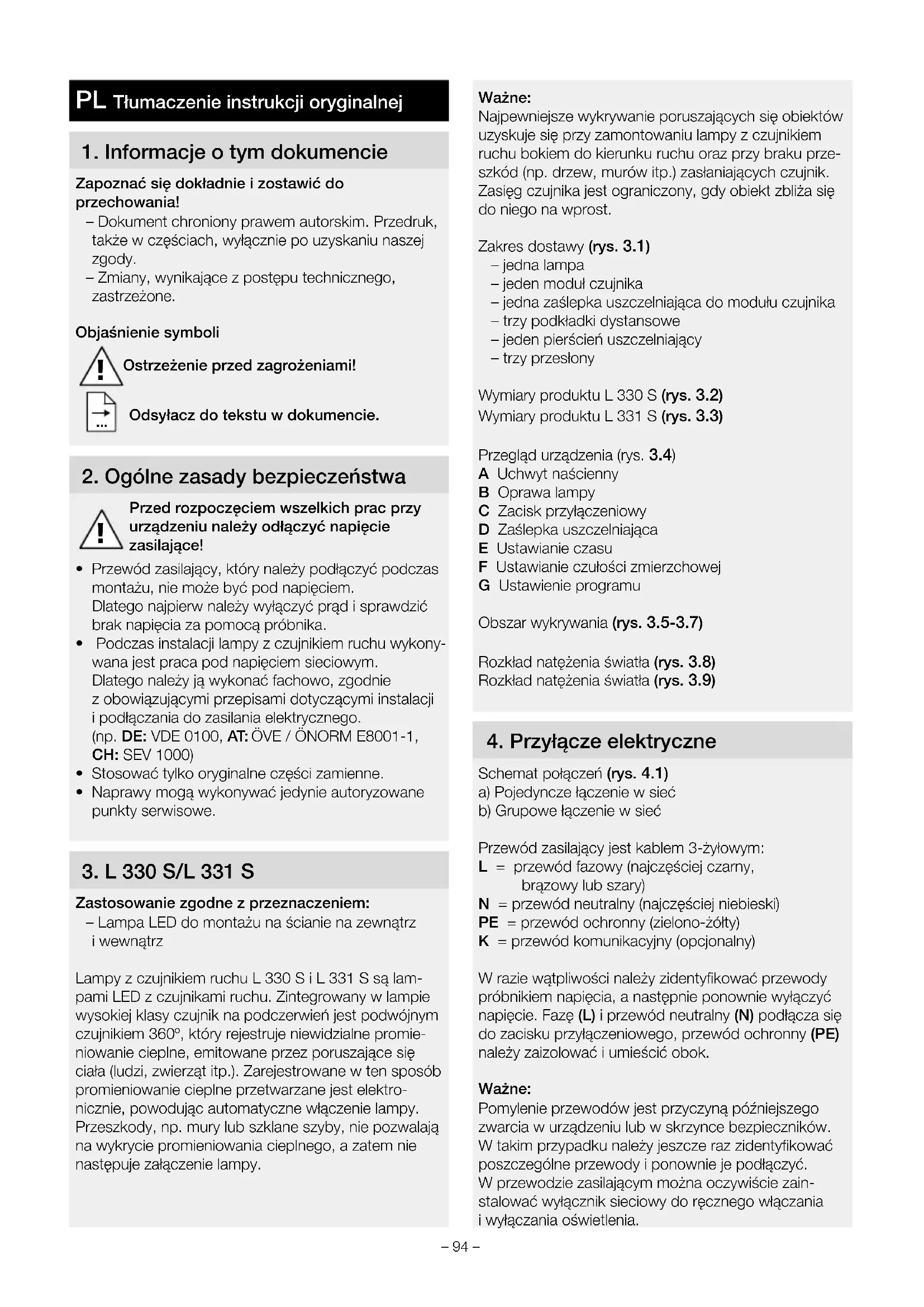

1. Informacje o tym dokumencie

Zapoznać się dokładnie izostawić do przechowania! – Dokument chroniony prawem autorskim. Przedruk, także wczęściach, wyłącznie po uzyskaniu naszej zgody. – Zmiany, wynikające zpostępu technicznego, zastrzeżone. Objaśnienie symboli

Ostrzeżenie przed zagrożeniami! Odsyłacz do tekstu wdokumencie.

2. Ogólne zasady bezpieczeństwa

Przed rozpoczęciem wszelkich prac przy urządzeniu należy odłączyć napięcie zasilające!• Przewód zasilający, który należy podłączyć podczas montażu, nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika. • Podczas instalacji lampy zczujnikiem ruchu wykony-wana jest praca pod napięciem sieciowym. Dlatego należy ją wykonać fachowo, zgodnie zobowiązującymi przepisami dotyczącymi instalacji ipodłączania do zasilania elektrycznego. (np. DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)• Stosować tylko oryginalne części zamienne.• Naprawy mogą wykonywać jedynie autoryzowane punkty serwisowe.

Zastosowanie zgodne zprzeznaczeniem: – Lampa LED do montażu na ścianie na zewnątrz iwewnątrzLampy z czujnikiem ruchu L330 S i L331 S są lam-pami LED z czujnikami ruchu. Zintegrowany wlampie wysokiej klasy czujnik na podczerwień jest podwójnym czujnikiem 360º, który rejestruje niewidzialne promie-niowanie cieplne, emitowane przez poruszające się ciała (ludzi, zwierząt itp.). Zarejestrowane wten sposób promieniowanie cieplne przetwarzane jest elektro-nicznie, powodując automatyczne włączenie lampy. Przeszkody, np. mury lub szklane szyby, nie pozwalają na wykrycie promieniowania cieplnego, azatem nie następuje załączenie lampy.Ważne: Najpewniejsze wykrywanie poruszających się obiektów uzyskuje się przy zamontowaniu lampy z czujnikiem ruchu bokiem do kierunku ruchu oraz przy braku prze-szkód (np. drzew, murów itp.) zasłaniających czujnik. Zasięg czujnika jest ograniczony, gdy obiekt zbliża się do niego na wprost.Zakres dostawy (rys.3.1) – jedna lampa – jeden moduł czujnika – jedna zaślepka uszczelniająca do modułu czujnika – trzy podkładki dystansowe – jeden pierścień uszczelniający – trzy przesłony Wymiary produktu L330 S (rys.3.2)Wymiary produktu L331 S (rys.3.3)Przegląd urządzenia (rys.3.4)A Uchwyt naściennyB Oprawa lampyC Zacisk przyłączeniowyD Zaślepka uszczelniającaE Ustawianie czasuF Ustawianie czułości zmierzchowejG Ustawienie programuObszar wykrywania (rys.3.5-3.7)Rozkład natężenia światła (rys. 3.8)Rozkład natężenia światła (rys. 3.9)

4. Przyłącze elektryczne

Schemat połączeń (rys.4.1)a) Pojedyncze łączenie w siećb) Grupowe łączenie w siećPrzewód zasilający jest kablem 3-żyłowym:L = przewód fazowy (najczęściej czarny, brązowy lub szary)N = przewód neutralny (najczęściej niebieski)PE = przewód ochronny (zielono-żółty)K = przewód komunikacyjny (opcjonalny)Wrazie wątpliwości należy zidentyfikować przewody próbnikiem napięcia, anastępnie ponownie wyłączyć napięcie. Fazę (L) i przewód neutralny (N) podłącza się do zacisku przyłączeniowego, przewód ochronny (PE) należy zaizolować i umieścić obok.Ważne:Pomylenie przewodów jest przyczyną późniejszego zwarcia wurządzeniu lub wskrzynce bezpieczników. W takim przypadku należy jeszcze raz zidentyfikować poszczególne przewody iponownie je podłączyć. Wprzewodzie zasilającym można oczywiście zain-stalować wyłącznik sieciowy do ręcznego włączania iwyłączania oświetlenia.– 95 – Zachowanie grupowe Za pomocą przewodu komunikacyjnego (K) możliwe jest stworzenie wewnętrznej dla produktów STEINEL sieci grup modeli L330 S i L331 S. W sieci można połączyć maks. 10lamp. Maksymalna długość przewodu komunikacyjnego wynosi 50m. Pierwsza lampa grupy, która wykrywa ruch, włącza całą grupę. Jeżeli po upłynięciu ustawionego czasu nie zostanie wykryty żaden dalszy ruch, ostatnia lampa danej grupy wyłączy całą grupę. Wskazówka: – Przez przewód komunikacyjny nie może przechodzić napięcie zasilające. Nie wolno podłączać obciążeń zewnętrznych! – W obrębie sieci grup wszystkie lampy działają zgodnie z indywidualnie ustawionymi, za pomocą pokrętła regulacyjnego. – Dla wszystkich lamp należy ustawić ten sam program. Źródło światła tej lampy nie jest wymienne; jeżeli zajdzie konieczność wymiany źródła światła (np. po upłynięciu jego żywotności), należy wymienić całą lampę.

• Sprawdzić wszystkie elementy pod kątem uszkodzeń.

• Wprzypadku uszkodzeń nie uruchamiać produktu.

• Przy montażu lampy z czujnikiem należy zwrócić na to uwagę, aby zamontować ją w miejscu nie podle- gającym wstrząsom i drganiom.

• Wybrać odpowiednie miejsce montażu zuwzględ- nieniem zasięgu iwykrywania ruchu. Czynności montażowe

• Wyłączyć zasilanie (rys.4.1)

• Odkręcić oprawę lampy od obudowy (rys.5.1)

• Zaznaczyć otwory do wywiercenia (rys.5.2)

• Wywiercić otwory iwłożyć kołki (rys.5.3)

• Montaż w przypadku przewodu podtynkowego (rys.5.4)

• Montaż w przypadku przewodu natynkowego (rys.5.5)

• Podłączyć kabel przyłączeniowy (rys.5.6)

• Nałożyć pierścień uszczelniający (rys.5.7)

• Nałożyć oprawę lampy na uchwyt ścienny i przykrę- cić (rys.5.8)

• Włączyć zasilanie (rys.5.8).

• Skonfigurować ustawienia ➜ "6.Działanie"

Ustawienia fabryczne Ustawianie programu: P 1 Ustawianie progu czułości zmierzchowej: 1000luksów Ustawianie czasu załączenia: 5sekund Po zakończeniu montażu można uruchomić lampę zczujnikiem ruchu. Na wyjmowanym module czujnika umieszczone są pokrętła do regulacji czasu, progu czułości zmierzchowej i ustawiania programu.

• Wyjąć czujnik za pomocą płaskiego wkrętaka po wcześniejszym zwolnieniu zatrzasków (rys.6.1). – Lampa z czujnikiem ruchu przełącza się na tryb stałego świecenia.

• Dokonać ustawień za pomocą wkrętaka (rys.6.2). P1Program standardowy (regulator6.2/F) – Łagodne włączanie światła/bez światła podstawo- wego Co to jest łagodne zapalanie światła? Lampa z czujnikiem obsługuje funkcję łagodnego zapalania światła. Oznacza to, że po załączeniu lampa nie świeci od razu z maksymalną mocą, lecz w ciągu krótkiego czasu powoli zwiększa jasność aż do uzyska- nia 100% mocy. Wten sam sposób zmniejszana jest stopniowo jasność lampy po zgaszeniu. P2 Program komfortowy – Łagodne włączanie światła + światło podstawowe – Światło podstawowe WŁ. od ustawionej wartości progu czułości zmierzchowej Co to jest światło podstawowe? Światło podstawowe umożliwia stałe oświetlenie nocne przy użyciu ok 10% mocy świetlnej. Dopiero na skutek ruchu w obszarze wykrywania czujnika światło zostaje przełączone (na wcześniej ustawiony czas) na maksy- malną moc świetlną (100%). Następnie lampa przełącza się ponownie na światło podstawowe (ok. 10%). P3 Program komfortowo-ekonomiczny – Łagodne włączanie światła + światło podstawowe do połowy nocy – Światło podstawowe WŁ. od ustawionej wartości progu czułości zmierzchowej do połowy nocy Jak działa program komfortowo-ekonomiczny? W lampie z czujnikiem ruchu nie jest zainstalowany zegar. Połowa nocy ustalana jest jedynie na podstawie długości faz nocy. W związku z tym, aby zapewnić pra- widłowe działanie, lampa z czujnikiem ruchu musi być w tym czasie stale zasilana napięciem. Podczas pierw- szej nocy (faza pomiarowa) przez cały czas jest aktywne światło podstawowe. Ustalone wartości są zapisywane wpamięci inie ulegają skasowaniu wprzypadku przerwy wzasilaniu. Zalecamy nie przerywać zasilania napięciem podczas realizacji programu. Wartości są wyznaczane w czasie kilku kolejnych nocy, w związku PL– 96 – z tym w przypadku ewent. błędu należy obserwować przez kilka nocy, czy czas wyłączania lampy z czujni- kiem ruchu przesuwa się w kierunku północy. P4Program Nightmatic – Łagodne włączanie światła, bez światła podstawo- wego, bez analizy ruchu – 100% mocy świetlnej przy różnych stopniach jasności Ustawianie progu czułości zmierzchowej (regulator6.2/G) Żądany próg załączania można płynnie regulować w zakresie od ok. 2 do 1000luksów. – Pokrętło regulacyjne ustawione wpozycji

praca przy świetle dziennym (niezależnie od stopnia jasności) – Pokrętło regulacyjne ustawione na = praca ozmierzchu (ok. 2 luksy) Podczas ustawiania obszaru wykrywania przy świetle dziennym należy ustawić pokrętło regulacyjne na (tryb pracy przy świetle dziennym). Ustawianie czasu (regulator6.2/E) Wymagany czas świecenia lampy można ustawić płynnie wzakresie od ok.5sekund do maks. 15minut. Każdy ruch wykryty przed upływem tego czasu powo- duje ponowne uruchomienie zegara. Funkcja stałego świecenia Jeżeli wprzewodzie zasilającym zostanie zamontowa- ny wyłącznik sieciowy, to oprócz zwykłego włączania iwyłączania możliwe jest wykonywanie następujących funkcji: Tryb pracy czujnika

1) Włączanie światła (gdy lampa jest wyłączona):

1×wyłączyć i włączyć wyłącznik. Lampa będzie świecić w zaprogramowanym czasie.

2) Wyłączanie światła (gdy lampa jest włączona):

1×wyłączyć i włączyć wyłącznik. Lampa gaśnie lub przechodzi na tryb pracy czujnika. Tryb stałego świecenia (rys.6.4)

1) Włączanie stałego świecenia:

2×wyłączyć i włączyć wyłącznik. Lampa jest ustawio- na na stałe świecenie przez 4godziny (świeci czerwona dioda świecąca za soczewką). Następnie przechodzi automatycznie wtryb pracy czujnika (czerwona dioda gaśnie).

2) Wyłączanie stałego świecenia:

1×wyłączyć i włączyć wyłącznik. Lampa gaśnie lub przechodzi na tryb pracy czujnika. Ważne: Częstotliwość przełączania musi mieścić się w zakresie od 0,2 do 1sekundy. Ustawianie obszaru wykrywania (rys. 6.5-6.9) W zależności od potrzeb można ograniczyć obszar wykrywania czujnika. Przesłony należące do wyposa- żenia służą do zasłonięcia dowolnej ilości segmentów soczewki. W ten sposób eliminuje się czynniki mogące zakłócić prawidłowe działanie czujnika, np.: samocho- dy lub przechodniów itp., bądź też można wybiórczo kontrolować wybrane strefy. Przesłony można rozdzielić wzdłuż przygotowanych w tym celu pionowych row- ków. Potem należy je po prostu założyć na soczewkę. Lampę można użytkować również bez czujnika. Wtakim przypadku wystarczy wymienić moduł czujnika na zaślepkę. (rys.6.3) Lampę można włączać i wyłączać również za pomocą wyłącznika sieciowego w przewodzie zasilającym.

7. Konserwacja i pielęgnacja

Produkt nie wymaga konserwacji. Zabrudzoną powierzchnię lampy można oczyścić wil- gotną szmatką (bez użycia środków czyszczących). Ważne: Układ sterowania nie jest wymienny.

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku. Nie wyrzucać urządzeń elektrycznych wraz zodpadami zgospodarstw domowych! Tylko dla krajów UE: Zgodnie z obowiązującymi dyrektywami europejskimi wsprawie zużytych urządzeń elektrycznych i elek- tronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi wsposób przyjazny środowisku.

9. Gwarancja producenta

Jako kupującemu wrazie potrzeby przysługują Państwu w stosunku do sprzedającego prawa ztytułu rękojmi. Oile prawa te obowiązują wPaństwa kraju, to nie ulegają one na podstawie naszej deklaracji gwarancji ani skróceniu ani ograniczeniu. Udzielamy Państwu 5-letniej gwarancji na nienaganną jakość iprawidłowe funkcjonowanie zakupionego przez Pań- stwa profesjonalnego produktu techniki czujników firmy– 97 – STEINEL. Gwarantujemy, że produkt ten jest wolny od wad materiałowych, produkcyjnych ikonstrukcyjnych. Gwarantujemy prawidłowe funkcjonowanie wszystkich podzespołów elektronicznych, atakże, że wszystkie zastosowane materiały iich powierzchnie są wolne od wad. Dochodzenie roszczeń Gwarancja jest ważna jedynie kompletnie wypełniona zpodpisem Sprzedawcy potwierdzającym warunki gwarancji. Gwarancja na sprzedany towar konsumpcyj- ny nie wyłącza, nie ogranicza ani nie zawiesza upraw- nień kupującego wynikających zrękojmi/niezgodności towaru zumową na podstawie dowodu zakupu. Ztego powodu zalecamy staranne przechowywanie dowodu zakupu. Reklamowany towar wstanie kompletnym prosimy przesłać do Gwaranta wraz z krótkim opisem usterki, oryginalną kartą gwarancyjną, paragonem lub rachun- kiem zakupu (opatrzonym datą zakupu ipieczęcią sklepu). GWARANCJI

Wymiary (wys. x szer. x gł. w mm) L330S: 270×253×109 L331S: 270×253×124 Napięcie zasilające 220-240V, 50/60Hz Strumień świetlny L 330S: 815lm L 331S: 711lm Pobór mocy (Pon) 8,40 W Wydajność L 330S: 97lm/W L 331S: 85lm/W Tryb czuwania (czujnik Psb) 0,41W Temperatura barwowa 3 000 K (ciepłe białe światło) Wskaźnik oddawania barw Ra = 82 Średnia znamionowa żywotność L70B50 przy 25°C: 60 000 h Jednolitość barwy SDCM Wartość początkowa 3 Rozkład natężenia światła LumEdit 201804261422_L330TestserieOhneThermoControlElektronikabde Polar Diagram

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 L 330S L 331S Maksymalna wysokość montażu 2,50m Technika czujników Pasywna podczerwień Kąt wykrywania 360º z 90º kątem rozwarcia oraz zabezpieczeniem przed podpełzaniem Zasięg wykrywania czujnika stycznie 7 m Ustawianie czasu 5 s - 15 min Ustawianie czułości zmierzchowej 2–1000 luksów Funkcja podstawowego oświetlenia 10% Ustawienie programu 4 praktyczne programy Stałe światło przełączalne 4h Stopień ochrony IP 44 Klasa ochronności II Wytrzymałość udarowa L 330S: IK 10 L 331S: IK 10 Temperatura otoczenia -20do +35°C Klasa wydajności energetycznej: Ten produkt zawiera źródło światła o klasie wydajności energetycznej „D”.– 99 –

Usterka Przyczyna Usuwanie brak napięcia zasilającego lampę zczujnikiem ruchu ■ zadziałał bezpiecznik, niewłączony wyłącznik sieciowy, przerwany przewód ■ zwarcie ■ włączyć, wymienić bezpiecznik; włączyć wyłącznik sieciowy; sprawdzić przewód próbnikiem napięcia ■ sprawdzić podłączenia elektryczne lampa z czujnikiem ruchu nie włącza się ■ przy dziennym trybie pracy ustawiono próg czułości zmierzchowej dla nocnego trybu pracy ■ wyłączony wyłącznik sieciowy ■ zadziałał bezpiecznik ■ niedokładnie ustawiony obszar wykrywania czujnika ■ ustawić na nowo

■ włączyć ■ włączyć, wymienić bezpiecznik, ewentualnie sprawdzić podłączenie ■ wyregulować na nowo lampa z czujnikiem ruchu nie wyłącza się ■ w obszarze wykrywania czujnika ciągle coś się porusza ■ moduł czujnika nie jest zatrzaśnięty ■ lampa z czujnikiem znajduje się w fazie samoregulacji (program komfortowo-ekonomiczny) ■ sprawdzić obszar wykrywania czujnika iewentualnie ustawić go od nowa ■ poprzez lekkie wciśnięcie modułu czujnika zatrzasnąć go w oprawie ■ patrz wskazówka dotycząca programu komfortowo- ekonomicznego diody świecące nie gasną, zgodnie z wymaganiami, mniej więcej około północy ■ zewnętrzne źródło światła (np. inny czujnik ruchu lub inna lampa) wyłączają lampę z czujnikiem ruchu ■ Zasłonić lampę z czujnikiem ruchu przed obcym źródłem światła, następnie obserwować lampę zczujnikiem ruchu przez kilka dni. Wymaga ona nieco czasu, aby się ponownie ustawić na właściwą wartość. diody świecące nie wyłączają się całkowicie ■ ustawiony program komfortowy ■ przełącznik programu ustawiony na 4 lampa zczujnikiem ruchu włącza się wniepożądanym momencie ■ wiatr porusza gałęziami drzew ikrzewami wobszarze wykrywania czujnika ■ czujnik rejestruje ruch pojazdów na ulicy ■ gwałtowne zmiany temperatury na skutek czynników atmosferycznych (wiatr, deszcz, śnieg) lub nadmuch zwentylatorów, otwartych okien ■ dokładnie ustawić obszar wykrywania czujnika przy pomocy przesłon ■ dokładnie ustawić obszar wykrywania czujnika przy pomocy przesłon ■ zmienić obszar wykrywania czujnika, zmienić miejsce montażu zmieniony zasięg lampy zczujnikiem ■ inne temperatury otoczenia ■ dokładnie ustawić obszar wykrywania czujnika przy pomocy przesłon PL– 100 –
