NAUDOJIMO INSTRUKCIJA L 331 LED STEINEL

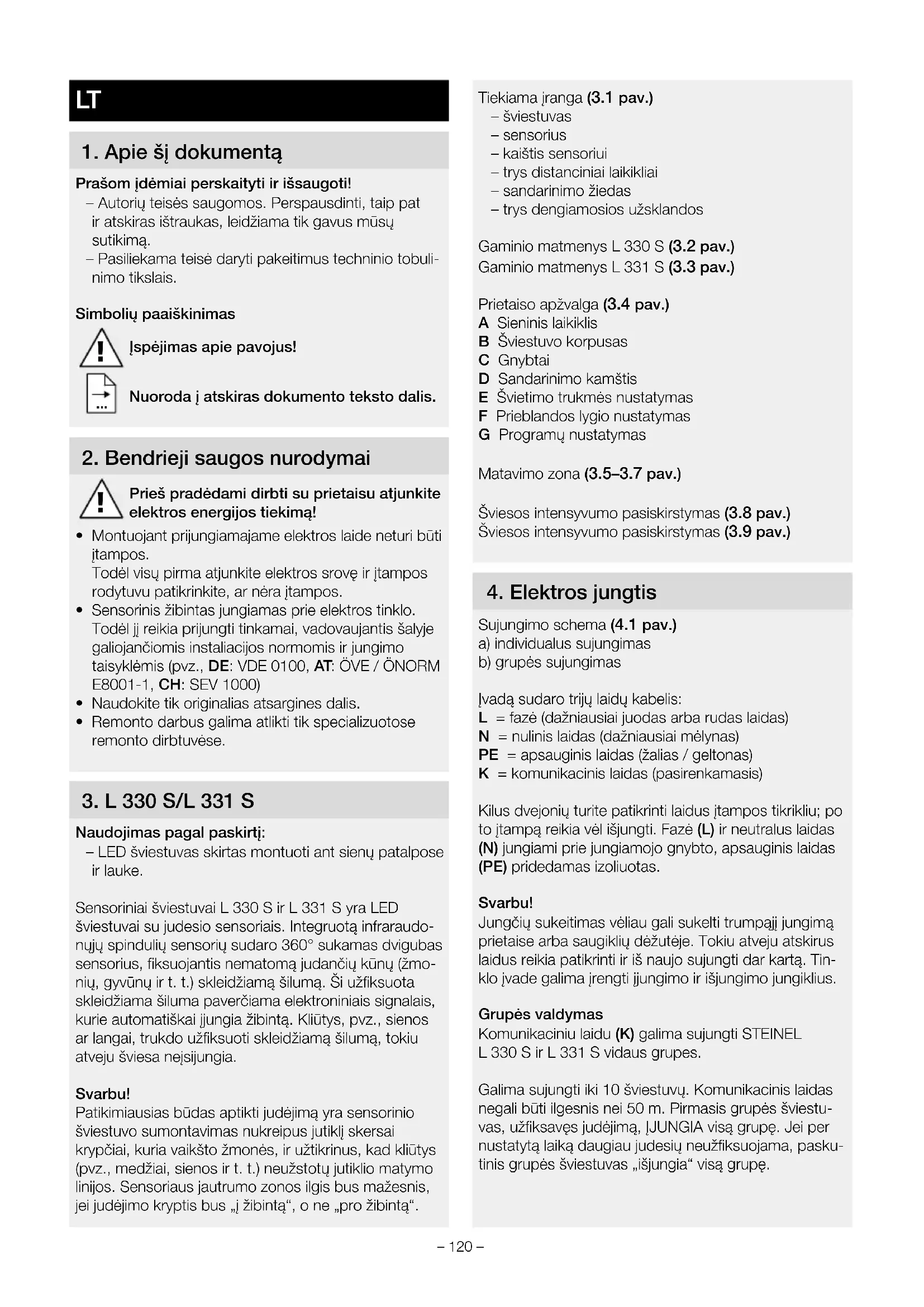

1. Apie šį dokumentą

Prašom įdėmiai perskaityti ir išsaugoti! – Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobuli- nimo tikslais. Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda į atskiras dokumento teksto dalis.

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srovę ir įtampos rodytuvu patikrinkite, ar nėra įtampos.

• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis (pvz., DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Naudokite tik originalias atsargines dalis.

• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvėse.

Naudojimas pagal paskirtį: – LED šviestuvas skirtas montuoti ant sienų patalpose ir lauke. Sensoriniai šviestuvai L330 S ir L331 S yra LED šviestuvai su judesio sensoriais. Integruotą infraraudo- nųjų spindulių sensorių sudaro 360° sukamas dvigubas sensorius, fiksuojantis nematomą judančių kūnų (žmo- nių, gyvūnų ir t. t.) skleidžiamą šilumą. Ši užfiksuota skleidžiama šiluma paverčiama elektroniniais signalais, kurie automatiškai įjungia žibintą. Kliūtys, pvz., sienos ar langai, trukdo užfiksuoti skleidžiamą šilumą, tokiu atveju šviesa neįsijungia. Svarbu! Patikimiausias būdas aptikti judėjimą yra sensorinio šviestuvo sumontavimas nukreipus jutiklį skersai krypčiai, kuria vaikšto žmonės, ir užtikrinus, kad kliūtys (pvz., medžiai, sienos ir t. t.) neužstotų jutiklio matymo linijos. Sensoriaus jautrumo zonos ilgis bus mažesnis, jei judėjimo kryptis bus „į žibintą“, o ne „pro žibintą“. Tiekiama įranga (3.1pav.) – šviestuvas – sensorius – kaištis sensoriui – trys distanciniai laikikliai – sandarinimo žiedas – trys dengiamosios užsklandos Gaminio matmenys L330 S (3.2 pav.) Gaminio matmenys L331 S (3.3 pav.) Prietaiso apžvalga (3.4pav.) A Sieninis laikiklis B Šviestuvo korpusas C Gnybtai D Sandarinimo kamštis E Švietimo trukmės nustatymas F Prieblandos lygio nustatymas G Programų nustatymas Matavimo zona (3.5–3.7 pav.) Šviesos intensyvumo pasiskirstymas (3.8 pav.) Šviesos intensyvumo pasiskirstymas (3.9 pav.)

Sujungimo schema (4.1pav.) a) individualus sujungimas b) grupės sujungimas Įvadą sudaro trijų laidų kabelis: L = fazė (dažniausiai juodas arba rudas laidas) N = nulinis laidas (dažniausiai mėlynas) PE = apsauginis laidas (žalias / geltonas) K = komunikacinis laidas (pasirenkamasis) Kilus dvejonių turite patikrinti laidus įtampos tikrikliu; po to įtampą reikia vėl išjungti. Fazė (L) ir neutralus laidas (N) jungiami prie jungiamojo gnybto, apsauginis laidas (PE) pridedamas izoliuotas. Svarbu! Jungčių sukeitimas vėliau gali sukelti trumpąjį jungimą prietaise arba saugiklių dėžutėje. Tokiu atveju atskirus laidus reikia patikrinti ir iš naujo sujungti dar kartą. Tin- klo įvade galima įrengti įjungimo ir išjungimo jungiklius. Grupės valdymas Komunikaciniu laidu (K) galima sujungti STEINEL L330 S ir L331 S vidaus grupes. Galima sujungti iki 10šviestuvų. Komunikacinis laidas negali būti ilgesnis nei 50m. Pirmasis grupės šviestu- vas, užfiksavęs judėjimą, ĮJUNGIA visą grupę. Jei per nustatytą laiką daugiau judesių neužfiksuojama, pasku- tinis grupės šviestuvas „išjungia“ visą grupę.– 121 – Pastaba – Į komunikacinį laidą negali būti tiekiama įtampa. Neprijunkite jokių išorinių apkrovų! – Sujungtos grupės viduje visi šviestuvai priklauso nuo individualių nustatymo reguliatoriumi nustatytų reikšmių. – Visuose šviestuvuose turi būti nustatyta tokia pati programa. Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.

• Visas dalis patikrinkite dėl pažeidimų.

• Esant pažeidimams gaminio nenaudokite.

• Montuodami sensorinį šviestuvą pasirinkite nuo vibracijos apsaugotą vietą.

• Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo fiksavimą. Montavimo eiga

• Išjunkite elektros energijos tiekimą (4.1pav.)

• Atsukite šviestuvo korpusą, esantį ant rėmo (5.1pav.)

• Pažymėkite gręžimo skyles (5.2 pav.)

• Išgręžkite skyles ir įkiškite kaiščius (5.3 pav.)

• Potinkinis montavimas (5.4pav.)

• Virštinkinis montavimas (5.5pav.)

• Prijunkite jungiamuosius laidus (5.6 pav.)

• Uždėkite sandarinimo žiedą (5.7 pav.)

• Uždėkite rėmą ant sieninio laikiklio ir priveržkite sraigtais (5.8 pav.).

• Įjunkite elektros energijos tiekimą (5.8 pav.)

Gamyklos nustatymas Programų nustatymas: P 1 Prieblandos lygio nustatymas: 1000liuksų Laiko nustatymas: 5sekundės Sumontuotą sensorinį šviestuvą galima naudoti. Ant nuimamo sensoriaus yra nustatymų reguliatorius, kuriuo galima nustatyti švietimo trukmę, prieblandos lygį ir programas.

• Paspaudus fiksatorių sensorių galima išimti naudo- jantis plokščiuoju atsuktuvu ( 6.1pav.) – Sensorinis šviestuvas persijungia į nuolatinio švietimo režimą

• Atsuktuvu atlikite nustatymus (6.2 pav.) P1standartinė programa (reguliatorius 6.2/F) – Sulėtintas šviesos įsijungimas / be „budinčio“ režimo Kas yra sulėtintas šviesos įsijungimas? Sensoriniame šviestuve įdiegta sulėtinto šviesos įsijun- gimo funkcija. Tai reiškia, kad įjungus šviesa iš karto neįsijungs maksimalia galia, bet palaipsniui per trumpą laiką pasieks 100% ryškumą. Taip pat ir išsijungimo metu šviesos ryškumas lėtai mažėja. P2 komfortiškoji programa – Sulėtintas šviesos įsijungimas + „budintis“ režimas – Bazinio apšvietimo ĮJUNGIMAS esant nustatytam prieblandos lygiui Kas yra „budintis“ režimas? „Budintis“ režimas – tai pastovus naktinis apšvietimas 10 % galingumu. Tik užfiksavus judesį jautrumo zonoje įjungiama šviesa (nustatytam laikui) iki maksimalios ap- švietimo galios (100 %). Po to šviestuvas vėl persijungs į „budintį“ režimą (10 %). P3 komfortiškoji taupymo programa – Sulėtintas šviesos įsijungimas + bazinis apšvietimas iki vidurnakčio – Bazinio apšvietimo įjungimas esant nustatytam prieblandos lygiui iki vidurnakčio Kaip veikia komfortiškoji taupymo programa? Sensoriniame žibinte nėra laikrodžio, todėl vidurnaktis nustatomas pagal tamsaus paros meto trukmę. Todėl siekiant nepriekaištingo veikimo, būtina, kad šiuo metu į sensorinį šviestuvą būtų nuolat tiekiama elektros srovė. Pirmos nakties metu (matavimo fazė) „budintis“ režimas veikia visą naktį. Matavimo reikšmės išsaugomos net dingus įtampai. Rekomenduojame sensorinio šviestuvo, veikiančio pagal programą, neatjungti nuo elektros tinklo. Vertės nustatomos kelių naktų metu, todėl įtarus galimą gedimą sensorinį šviestuvą reikia stebėti kelias naktis, ar šviestuvo išsijungimo laikas apie vidurnaktį kinta. P4„Nightmatic“ programa – Sulėtintas šviesos įsijungimas, be bazinio apšvieti- mo, be judėjimo fiksavimo – 100% įjungimas esant skirtingam aplinkos apšvie- timo lygiui Prieblandos lygio nustatymas (reguliatorius 6.2/G) Pageidaujamą suveikimo slenkstį galima nustatyti tolygiai nuo maždaug 2–1000liuksų. – Nustatymo reguliatorius ties = dienos šviesos režimas (nepriklauso nuo apšvietimo) – Nustatymo reguliatorius ties = prieblandos reži- mas (maždaug 2 liuksai). Norėdami nustatyti jautrumo zoną dienos metu nusta- tymo reguliatorių nustatykite ties (dienos šviesos režimas). LT– 122 –Švietimo trukmės nustatymas (reguliatorius 6.2/E)Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5sekundžių iki maks. 15minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo.Pastovaus švietimo funkcijaJei įvade įmontuotas tinklo jungiklis, be paprastų įjungi-mo ir išjungimo funkcijų galimos ir nurodytosios toliau.Sensorinis režimas1) Įjungti šviesą (kai žibintas IŠJUNGTAS):jungiklį 1×IŠJUNGTI ir ĮJUNGTI.Šviestuvas šviečia nustatytą laiką.2) Išjungti šviesą (kai žibintas ĮJUNGTAS):jungiklį 1×IŠJUNGTI ir ĮJUNGTI.Šviestuvas išsijungia arba persijungia į sensorinį darbo režimą.Pastovaus švietimo režimas (6.4pav.)1) Pastovaus švietimo įjungimas:jungiklį 2×IŠJUNGTI ir ĮJUNGTI. Žibintas nustato-mas 4valandų nuostoviosios šviesos režimui (dega raudonas šviesos diodas (LED)). Po to jis automatiškai persijungia į sensorinį režimą (raudonas šviesos diodas (LED) išsijungia).2) Pastovaus švietimo išjungimas: jungiklį 1×IŠJUNGTI ir ĮJUNGTI. Šviestuvas išsijungia arba persijungia į sensorinį darbo režimą.Svarbu!Perjungimai turi būti atliekami 0,2–1 s diapazone. Jautrumo zonos nustatymas (6.5–6.9pav.)Esant poreikiui, jautrumo zoną galima sumažinti. Pridė-tomis dengiamosiomis užsklandomis galima uždengti sensoriaus dalis. Taip išvengiama žibinto įsijungimo nepageidaujamu metu, pvz., dėl pravažiuojančių automobilių, praeivių ir t. t., arba tikslingai stebimos pa-vojingos vietos. Dengiamosios užsklandos atskiriamos kerpant lygiagrečiai pagal įlietas linijas. Po to jos tiesiog uždedamos ant linzės. Šviestuvą galima naudoti ir be sensoriaus. Norėdami tai padaryti tiesiog pakeiskite sensorių sandarinimo kaiščiu. (6.3 pav.)Šviestuvą galima įjungti ir išjungti įrengtu tinklo jungikliu.

7. Priežiūra ir techninė priežiūra

Gaminiui techninė priežiūra nereikalinga. Užsiteršusį šviestuvą galima valyti drėgnu skudurėliu (be valiklio).Svarbu: valdymo prietaisas nekeičiamas.

Elektros prietaisai, priedai ir pakuotės turi būti perdirba-mi aplinkai nekenksmingu būdu.Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!Tik ES šalimsRemiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėli-mo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

9. Gamintojo garantija

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės eg-zistuoja jūsų šalyje, mūsų garantija jų negali suma-žinti arba apriboti. Suteikiame jums 5metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Pro-fessional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elek-troninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumų.GaliojimasJeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pa-vadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomen-duojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsa-ko už riziką grąžinant. Informacijos kaip pasinaudoti ga-rantine teise rasite mūsų svetainėje info@kvarcas.lt.Garantinio įvykio atveju arba jeigu turite klausimų, susiju-sių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiąja linija 8-37-408030. GAMINTOJO

10. Techniniai duomenys

) 8,40 W Efektyvumas L 330S: 97 lm/W L 331S: 85 lm/W Budėjimo režimas (sensorius) (P

) 0,41W Spalvinė temperatūra 3000 K (šiltai balta spalva) Spalvų perteikimo indeksas R

= 82 Vidutinis projektinis tarnavimo laikas L70B50 esant 25 °C: 60 000 val. Spalvų nuoseklumas SDCM Pradinė reikšmė 3 Šviesos intensyvumo pasiskirstymas LumEdit 201804261422_L330TestserieOhneThermoControlElektronikabde Polar Diagram

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lmC0 / C180 C90 / C270 L 330S L 331S Didžiausias montavimo aukštis 2,50m Sensorinė technika Pasyvūs infraraudonieji spinduliai Apimties kampas 360° esant 90° atverties kampui ir apsauga nuo pasislėpimo Jautrumo zona Tangentinis 7 m Švietimo trukmės nustatymas 5 s – 15 min. Prieblandos lygio nustatymas 2–1000 liuksų Bazinis apšvietimas 10 % Programų nustatymas 4 praktiškos programos Pastovaus švietimo funkcija Įjungimas 4 val. Saugos klasė IP 44 Apsaugos klasė II Atsparumas smūgiams L 330S: IK 10 L 331S: IK 10 Aplinkos temperatūra Nuo -20 iki +35 °C Energinio veiksmingumo klasė Šiame gaminyje yra „D“ energinio veiksmingumo klasės šviesos šaltinis. LT– 124 –

11. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas Sensoriniame šviestuve nėra elektros srovės ■ Suveikė saugiklis, neįjungta, nutrauktas laidas ■ Trumpasis jungimas ■ Įjunkite saugiklį, pakeiskite, įjunkite tinklo jungiklį; patikrinkite laidą įtampos tikrintuvu ■ Patikrinkite jungtis Sensorinis šviestuvas neįsijungia ■ Veikiant dienos šviesos režimu prieblandos nustatymai nustatyti ties nakties režimu ■ Tinklo jungiklis IŠJUNGTAS ■ Suveikė saugiklis ■ Fiksavimo diapazonas nustatytas netikslingai ■ Nustatykite iš naujo ■ Įjunkite ■ Įjunkite, pakeiskite saugiklį; jeigu reikia, patikrinkite jungtį ■ Sureguliuokite iš naujo Sensorinis šviestuvas neišsijungia ■ Jautrumo zonoje fiksuojamas nuolatinis judesys ■ Sensorius neužfiksuotas ■ Sensorinis šviestuvas yra matavimo fazėje (komfortiškoji taupymo programa) ■ Patikrinkite jautrumo zoną ir, jei reikia, iš naujo ją nustatykite ■ Sensorių užfiksuokite lengvai jį paspausdami ■ Žr. pastabą apie komfortiškąją taupymo programą LED šviesos diodai neišsijungia apie vidurnaktį, nors taip buvo nustatyta ■ Išoriniai šviesos šaltiniai (pvz., kitas judesio sensorius arba žibintas) įjungia pastarąjį ■ Uždenkite sensorinį šviestuvą nuo pašalinių šviesos šaltinių, po to daug dienų stebėkite. Reikės laiko, kad vėl būtų nustatytos tinkamos šviestuvo reikšmės LED šviesos diodai iki galo neišsijungia ■ Pasirinkta komfortiškoji programa ■ Programos nustatymo jungiklis ties 4 Sensorinis žibintas įsijungia nepageidaujamu metu ■ Jautrumo zonoje vėjas linguoja medžius ir krūmus ■ Užfiksuojami gatve važiuojantys automobiliai ■ Staigus temperatūros pokytis dėl orų sąlygų (vėjo, lietaus, sniego) arba oro srauto iš ventiliatorių, atvirų langų ■ Per dengiamąjį sluoksnį tiksliai nustatykite pagavimo diapazoną ■ Per dengiamąjį sluoksnį tiksliai nustatykite pagavimo diapazoną ■ Pakeiskite jautrumo zoną, pakeiskite montavimo vietą Pakitęs sensorinio šviestuvo jautrumo zonos ilgis ■ Pakito aplinkos temperatūra ■ Per dengiamąjį sluoksnį tiksliai nustatykite pagavimo diapazoną– 125 –
