BEDIENUNGSANLEITUNG L 331 LED STEINEL

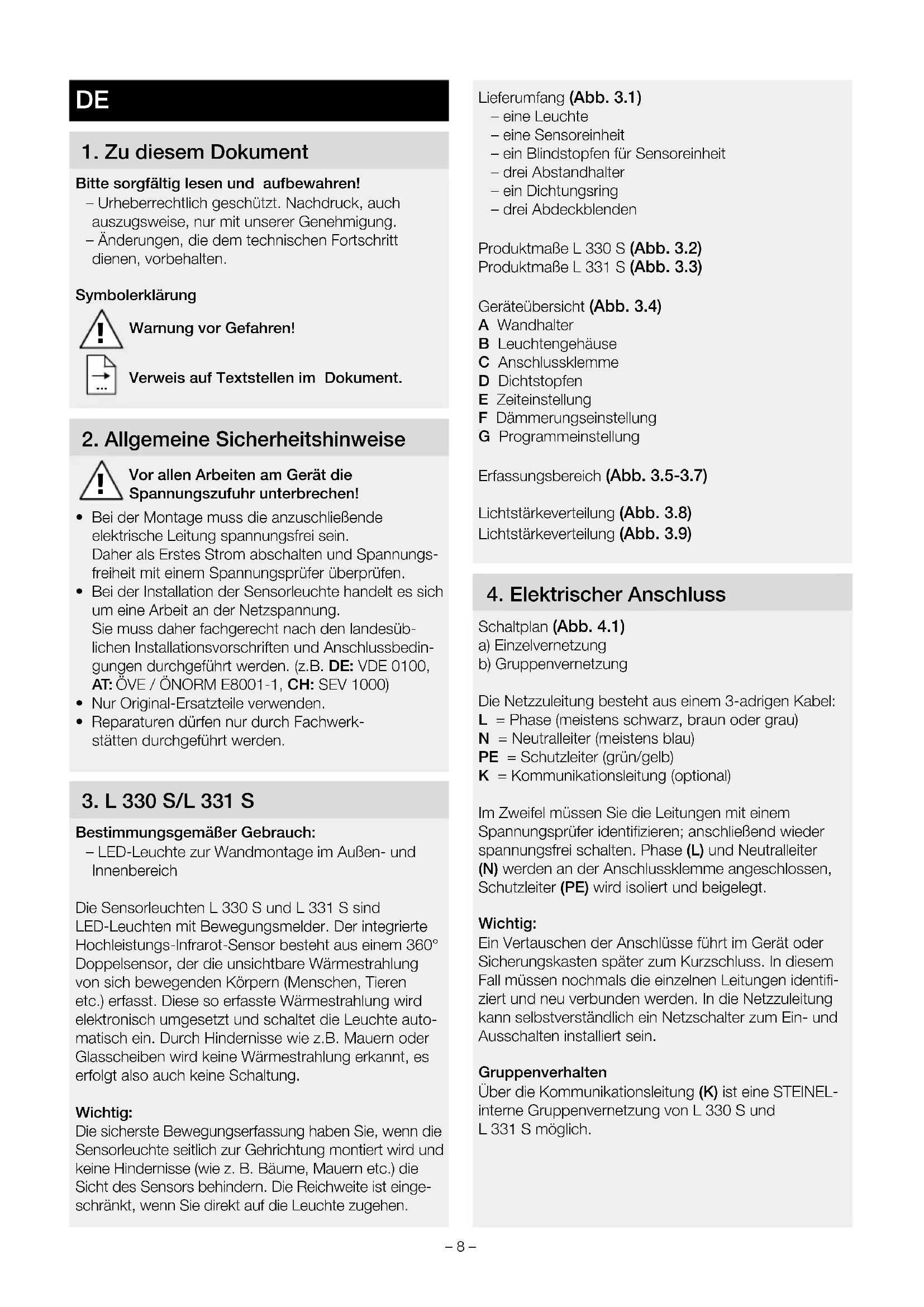

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungs- freiheit mit einem Spannungsprüfer überprüfen.

• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüb- lichen Installationsvorschriften und Anschlussbedin- gungen durchgeführt werden. (z.B. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Nur Original-Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fachwerk- stätten durchgeführt werden.

Bestimmungsgemäßer Gebrauch: – LED-Leuchte zur Wandmontage im Außen- und Innenbereich Die Sensorleuchten L330S und L331S sind LED-Leuchten mit Bewegungsmelder. Der integrierte Hochleistungs-Infrarot-Sensor besteht aus einem 360° Doppelsensor, der die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren etc.) erfasst. Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet die Leuchte auto- matisch ein. Durch Hindernisse wie z.B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung. Wichtig: Die sicherste Bewegungserfassung haben Sie, wenn die Sensorleuchte seitlich zur Gehrichtung montiert wird und keine Hindernisse (wie z. B. Bäume, Mauern etc.) die Sicht des Sensors behindern. Die Reichweite ist einge- schränkt, wenn Sie direkt auf die Leuchte zugehen. Lieferumfang (Abb.3.1) – eine Leuchte – eine Sensoreinheit – ein Blindstopfen für Sensoreinheit – drei Abstandhalter – ein Dichtungsring – drei Abdeckblenden Produktmaße L330S (Abb.3.2) Produktmaße L331S (Abb.3.3) Geräteübersicht (Abb.3.4) A Wandhalter B Leuchtengehäuse C Anschlussklemme D Dichtstopfen E Zeiteinstellung F Dämmerungseinstellung G Programmeinstellung Erfassungsbereich (Abb.3.5-3.7) Lichtstärkeverteilung (Abb.3.8) Lichtstärkeverteilung (Abb.3.9)

4. Elektrischer Anschluss

Schaltplan (Abb.4.1) a) Einzelvernetzung b) Gruppenvernetzung Die Netzzuleitung besteht aus einem 3-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün/gelb) K = Kommunikationsleitung (optional) Im Zweifel müssen Sie die Leitungen mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutralleiter (N) werden an der Anschlussklemme angeschlossen, Schutzleiter (PE) wird isoliert und beigelegt. Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Leitungen identifi- ziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein. Gruppenverhalten Über die Kommunikationsleitung (K) ist eine STEINEL- interne Gruppenvernetzung von L330S und L331S möglich.– 9 – Es können maximal 10Leuchten miteinander vernetzt werden. Die maximale Länge der Kommunikationslei- tung beträgt 50m. Die erste Leuchte einer Gruppe, die Bewegung erfasst, schaltet die gesamte Gruppe EIN. Wird nach Ablauf der Zeiteinstellung keine weitere Bewegung erfasst, schaltet die letzte Leuchte einer Gruppe die gesamte Gruppe AUS. Hinweis: – Auf die Kommunikationsleitung darf keine Spannung gegeben werden. Keine externen Lasten schalten! – Innerhalb der Gruppenvernetzung folgen alle Leuch- ten ihren individuell per Einstellregler eingestellten Werten. – Bei allen Leuchten muss das gleiche Programm eingestellt werden. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z.B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

• Alle Bauteile auf Beschädigungen prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.

• Geeigneten Montageort auswählen unter Berücksich- tigung der Reichweite und Bewegungserfassung. Montageschritte

• Stromversorgung ausschalten (Abb.4.1)

• Leuchtengehäuse vom Chassis schrauben (Abb.5.1)

• Bohrlöcher anzeichnen (Abb.5.2)

• Löcher bohren und Dübel einsetzen (Abb.5.3)

• Montage Zuleitung Unterputz (Abb.5.4)

• Montage Zuleitung Aufputz (Abb.5.5)

• Anschlusskabel anschließen (Abb.5.6)

• Dichtungsring aufsetzen (Abb.5.7)

• Leuchtengehäuse an Wandhalter aufsetzen und festschrauben (Abb.5.8)

• Stromversorgung einschalten (Abb.5.8)

• Einstellungen vornehmen ➜ "6.Funktion"

Werkseinstellungen Programmeinstellung: P 1 Dämmerungseinstellung: 1000Lux Zeiteinstellung: 5Sekunden Nach der Montage kann die Sensorleuchte in Betrieb genommen werden. Auf der abnehmbaren Sensorein- heit befinden sich die Einstellregler zur Zeit-, Dämme- rungs- und Programmeinstellung.

• Sensor nach Betätigen der Rastnase mit einem Schlitz-Schraubendreher entnehmen (Abb.6.1) – Sensorleuchte schaltet auf Dauerlicht

• Einstellungen mit einem Schraubendreher vornehmen (Abb.6.2) P1Standardprogramm (Regler 6.2/F) – Soft-Lichtstart / kein Grundlicht Was ist Soft-Lichtstart? Die Sensorleuchte verfügt über eine Soft-Lichtstart- Funktion. Das bedeutet, dass das Licht beim Ein- schalten nicht direkt auf maximale Leistung schaltet, sondern die Helligkeit innerhalb kurzer Zeit stetig bis 100% hochgeregelt wird. Ebenso wird das Licht beim Ausschalten langsam heruntergeregelt. P2 Komfortprogramm – Soft-Lichtstart + Grundlicht – Grundlicht AN ab eingestelltem Dämmerungswert Was ist Grundlicht? Grundlicht ermöglicht eine nächtliche Dauerbeleuchtung mit ca. 10% Lichtleistung. Erst bei Bewegung im Er- fassungsbereich wird das Licht (für die eingestellte Zeit) auf maximale Lichtleistung (100%) geschaltet. Danach schaltet die Leuchte wieder auf Grundlicht (ca. 10%). P3 Komfort-Sparprogramm – Soft-Lichtstart + Grundlicht bis Mitte der Nacht – Grundlicht AN ab eingestelltem Dämmerungswert bis Mitte der Nacht Wie funktioniert das Komfort-Sparprogramm? In der Sensorleuchte ist keine Uhr integriert, die Mitte der Nacht wird nur über die Länge der Dunkelphasen ermittelt. Daher ist es für eine einwandfreie Funktion wichtig, dass die Sensorleuchte während dieser Zeit dauerhaft mit Spannung versorgt wird. Während der ersten Nacht (Einmessphase) ist das Grundlicht komplett aktiv. Die Werte werden netzausfallsicher gespeichert. Wir empfehlen, die Spannung im Programm nicht zu unterbrechen. Die Werte werden über mehrere Nächte ermittelt, daher sollte im evtl. Fehlerfall über mehrere Nächte beobachtet werden, ob sich die Ausschaltzeit der Sensorleuchte in Richtung Mitternacht verändert. DE– 10 – P4Nightmatic-Programm – Soft-Lichtstart, kein Grundlicht, keine Bewegungs- auswertung – 100%-Einschalten bei unterschrittenem Helligkeits- wert Dämmerungseinstellung (Regler 6.2/G) Die gewünschte Ansprechschwelle kann stufenlos von ca. 2 bis 1000Lux eingestellt werden. – Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig) – Einstellregler auf gestellt = Dämmerungs- betrieb (ca. 2 Lux) Zur Einstellung des Erfassungsbereiches bei Tageslicht- betrieb ist der Einstellregler auf (Tageslichtbetrieb) zu stellen. Zeiteinstellung (Regler 6.2/E) Die gewünschte Leuchtdauer der Leuchte kann stufen- los von ca.5Sekunden bis max. 15Minuten eingestellt werden. Durch jede erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet. Dauerlichtfunktion Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich: Sensorbetrieb

1) Licht einschalten (wenn Leuchte AUS):

Schalter 1×AUS und AN. Leuchte bleibt für die eingestellte Zeit an.

2) Licht ausschalten (wenn Leuchte AN):

Schalter 1×AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über. Dauerlichtbetrieb (Abb.6.4)

1) Dauerlicht einschalten:

Schalter 2×AUS und AN. Die Leuchte wird für 4Stunden auf Dauerlicht gestellt (rote LED leuchtet hinter der Linse). Anschließend geht sie automatisch wieder in den Sensorbetrieb über (rote LED aus).

2) Dauerlicht ausschalten:

Schalter 1×AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über. Wichtig: Die Schaltvorgänge müssen im Bereich von 0,2 bis 1Sekunde durchgeführt werden. Justierung Erfassungsbereich (Abb. 6.5-6.9) Je nach Bedarf kann der Erfassungsbereich einge- schränkt werden. Die beiliegenden Abdeckblenden dienen dazu, beliebig viele Linsensegmente abzu- decken. Somit werden Fehlschaltungen durch z. B. Autos, Passanten etc. ausgeschlossen oder Gefahren- stellen gezielt überwacht. Die Abdeckblenden können entlang der vorgenuteten Einteilungen in der Senkrech- ten getrennt werden. Danach werden sie einfach auf die Linse gesteckt. Die Leuchte lässt sich auch ohne Sensor betreiben. Tauschen Sie dazu einfach die Sensoreinheit mit dem Dichtstopfen. (Abb.6.3) Die Leuchte lässt sich mit einem Netzschalter in der Netzzuleitung an- und ausschalten.

7. Wartung und Pflege

Das Produkt ist wartungsfrei. Die Leuchte kann bei Verschmutzung mit einem feuch- ten Tuch (ohne Reinigungsmittel) gesäubert werden. Wichtig: Das Betriebsgerät ist nicht austauschbar.

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchs- fähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.– 11 –

9. Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechts-fähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbstän-digen beruflichen Tätigkeit handelt.Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-ClarholzAlle STEINEL-Produkte erfüllen höchste Qualitätsan-sprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolge-modell oder Erstellung einer Gutschrift), die nachweis-lich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen.Die Garantiezeit für• Sensorik / Außenleuchten / Innenleuchten beträgt: 5Jahre und beginnt mit dem Kaufdatum des Produktes.Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonstigen natür-lichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,• wenn An- und Umbauten bzw. sonstige Modifikati-onen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zube-hör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,• bei Transportschäden oder -verlusten.Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutsch-land gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internatio-nalen Warenkauf (CISG).GeltendmachungWenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung–, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksen-dung übernehmen wir keine Haftung. HERSTELLER

10. Technische Daten

Abmessungen (H×B×T in mm) L330S: 270×253×109 L331S: 270×253×124 Netzspannung 220-240V, 50/60Hz Lichtstrom L 330S: 815lm L 331S: 711lm Leistungsaufnahme (P

= 82 Mittlere Bemessungs lebensdauer L70B50 bei 25°C: 60.000 Std. FarbkonsistenzSDCM Anfangswert 3 Lichtstärkeverteilung LumEdit 201804261422_L330TestserieOhneThermoControlElektronikabde Polar Diagram

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L 330S L 331S Maximale Montagehöhe 2,50m Sensortechnik Passiv-Infrarot Erfassungswinkel 360° mit 90° Önungswinkel und Unterkriechschutz Erfassungsreichweite tangential 7m Zeiteinstellung 5s - 15min Dämmerungseinstellung 2-1.000Lux Grundlichtfunktion 10% Programmeinstellung 4praxisorientierte Programme Dauerlicht schaltbar 4h Schutzart IP 44 Schutzklasse II Schlagfestigkeit L 330S: IK 10 L 331S: IK 10 Umgebungstemperatur -20bis +35°C Energieeffizienzklasse Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „D“.– 13 –

11. Betriebsstörungen

Störung Ursache Abhilfe Sensorleuchte ohne Spannung ■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen ■ Kurzschluss ■ Sicherung einschalten, tauschen, Netzschalter einschalten; Leitung mit Spannungsprüfer überprüfen ■ Anschlüsse überprüfen Sensorleuchte schaltet nicht ein ■ bei Tagesbetrieb, Dämmerungs- einstellung steht auf Nachtbetrieb ■ Netzschalter AUS ■ Sicherung hat ausgelöst ■ Erfassungsbereich nicht gezielt eingestellt ■ neu einstellen ■ Einschalten ■ Sicherung einschalten, tauschen, evtl. Anschluss überprüfen ■ neu justieren Sensorleuchte schaltet nicht aus ■ dauernde Bewegung im Erfassungsbereich ■ Sensoreinheit ist nicht eingerastet ■ Sensorleuchte befindet sich in der Einmessphase (Komfort- Sparprogramm) ■ Bereich kontrollieren und evtl. neu justieren ■ Sensoreinheit mit leichtem Druck einrasten ■ siehe Hinweis zum Komfort- Sparprogramm LEDs gehen nicht wie gewünscht um ca. Mitternacht aus ■ externe Lichtquelle (z. B. anderer Bewegungsmelder oder -leuchte) schaltet die Sensorleuchte inaktiv ■ Sensorleuchte gegen das fremde Licht abschotten, danach mehrere Tage beobachten. Sie benötigt einige Zeit, um sich wieder auf den richtigen Wert einzustellen LEDs schalten nicht komplett aus ■ Komfortprogramm gewählt ■ Programmwahlschalter auf 4 Sensorleuchte schaltet unerwünscht ein ■ Wind bewegt Bäume und Sträucher im Erfassungsbereich ■ Erfassung von Autos auf der Straße ■ plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern ■ Erfassungsbereich durch Abdeckschalen genau einstellen ■ Erfassungsbereich durch Abdeckschalen genau einstellen ■ Bereich verändern, Montageort verlegen Veränderte Reichweite der Sensorleuchte ■ andere Umgebungstemperaturen ■ Erfassungsbereich durch Abdeckschalen genau einstellen DE– 14 –
