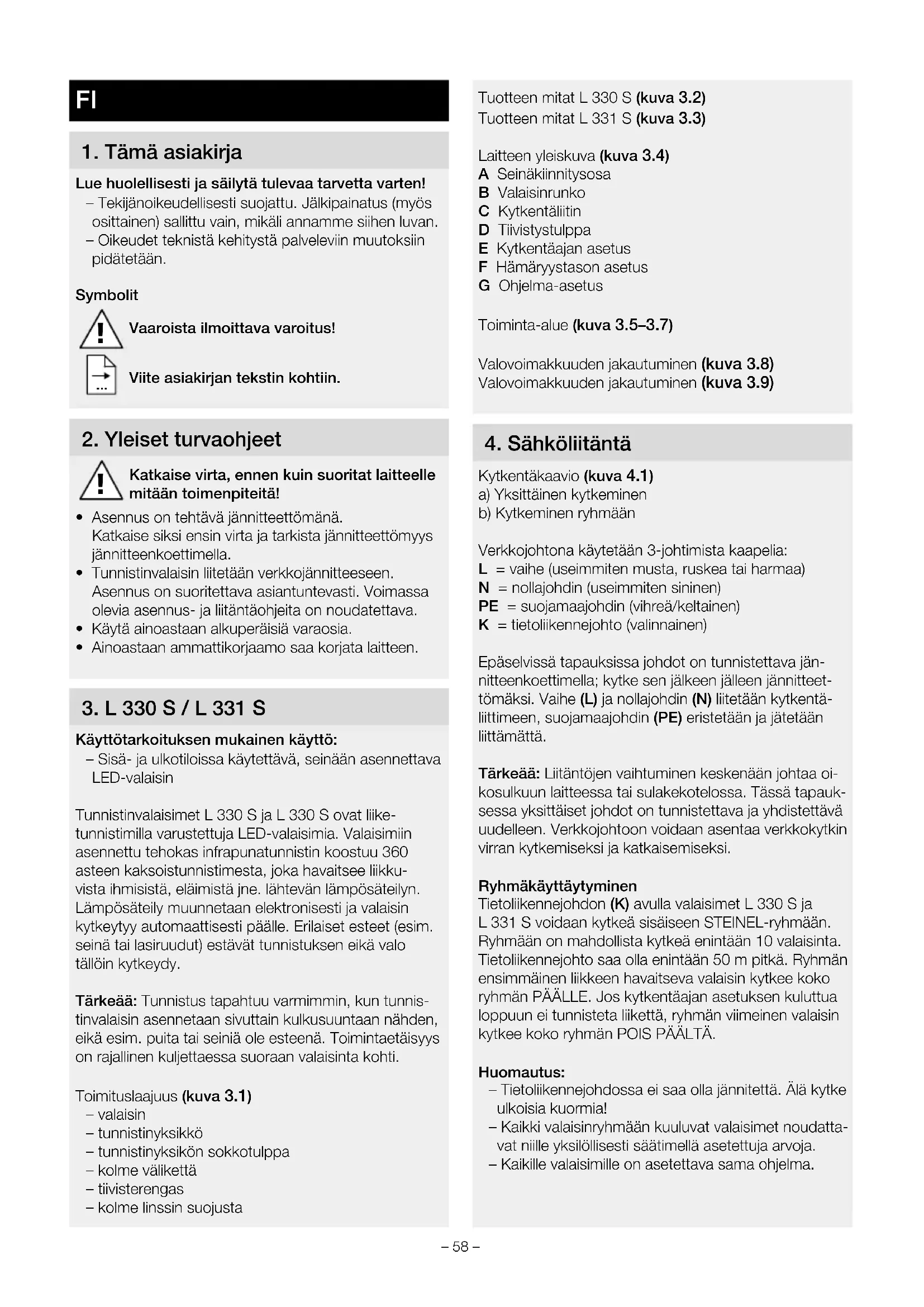

KÄYTTÖOHJE L 331 LED STEINEL

Lue huolellisesti ja säilytä tulevaa tarvetta varten! – Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan. – Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään. Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä!

• Asennus on tehtävä jännitteettömänä. Katkaise siksi ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.

• Tunnistinvalaisin liitetään verkkojännitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.

• Käytä ainoastaan alkuperäisiä varaosia.

• Ainoastaan ammattikorjaamo saa korjata laitteen.

Käyttötarkoituksen mukainen käyttö: – Sisä- ja ulkotiloissa käytettävä, seinään asennettava LED-valaisin Tunnistinvalaisimet L330 S ja L330 S ovat liike- tunnistimilla varustettuja LED-valaisimia. Valaisimiin asennettu tehokas infrapunatunnistin koostuu 360 asteen kaksoistunnistimesta, joka havaitsee liikku- vista ihmisistä, eläimistä jne. lähtevän lämpösäteilyn. Lämpösäteily muunnetaan elektronisesti ja valaisin kytkeytyy automaattisesti päälle. Erilaiset esteet (esim. seinä tai lasiruudut) estävät tunnistuksen eikä valo tällöin kytkeydy. Tärkeää: Tunnistus tapahtuu varmimmin, kun tunnis- tinvalaisin asennetaan sivuttain kulkusuuntaan nähden, eikä esim. puita tai seiniä ole esteenä. Toimintaetäisyys on rajallinen kuljettaessa suoraan valaisinta kohti. Toimituslaajuus (kuva 3.1) – valaisin – tunnistinyksikkö – tunnistinyksikön sokkotulppa – kolme välikettä – tiivisterengas – kolme linssin suojusta Tuotteen mitat L330 S (kuva 3.2) Tuotteen mitat L331 S (kuva 3.3) Laitteen yleiskuva (kuva 3.4) A Seinäkiinnitysosa B Valaisinrunko C Kytkentäliitin D Tiivistystulppa E Kytkentäajan asetus F Hämäryystason asetus G Ohjelma-asetus Toiminta-alue (kuva 3.5–3.7) Valovoimakkuuden jakautuminen (kuva3.8) Valovoimakkuuden jakautuminen (kuva3.9)

Kytkentäkaavio (kuva 4.1) a) Yksittäinen kytkeminen b) Kytkeminen ryhmään Verkkojohtona käytetään 3-johtimista kaapelia: L = vaihe (useimmiten musta, ruskea tai harmaa) N = nollajohdin (useimmiten sininen) PE = suojamaajohdin (vihreä/keltainen) K = tietoliikennejohto (valinnainen) Epäselvissä tapauksissa johdot on tunnistettava jän- nitteenkoettimella; kytke sen jälkeen jälleen jännitteet- tömäksi. Vaihe (L) ja nollajohdin (N) liitetään kytkentä- liittimeen, suojamaajohdin (PE) eristetään ja jätetään liittämättä. Tärkeää: Liitäntöjen vaihtuminen keskenään johtaa oi- kosulkuun laitteessa tai sulakekotelossa. Tässä tapauk- sessa yksittäiset johdot on tunnistettava ja yhdistettävä uudelleen. Verkkojohtoon voidaan asentaa verkkokytkin virran kytkemiseksi ja katkaisemiseksi. Ryhmäkäyttäytyminen Tietoliikennejohdon (K) avulla valaisimet L330 S ja L331 S voidaan kytkeä sisäiseen STEINEL-ryhmään. Ryhmään on mahdollista kytkeä enintään 10valaisinta. Tietoliikennejohto saa olla enintään 50m pitkä. Ryhmän ensimmäinen liikkeen havaitseva valaisin kytkee koko ryhmän PÄÄLLE. Jos kytkentäajan asetuksen kuluttua loppuun ei tunnisteta liikettä, ryhmän viimeinen valaisin kytkee koko ryhmän POIS PÄÄLTÄ. Huomautus: – Tietoliikennejohdossa ei saa olla jännitettä. Älä kytke ulkoisia kuormia! – Kaikki valaisinryhmään kuuluvat valaisimet noudatta- vat niille yksilöllisesti säätimellä asetettuja arvoja. – Kaikille valaisimille on asetettava sama ohjelma.– 59 – Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin on vaihdettava uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).

• Tarkista, että missään komponentissa ei ole vauri- oita.

• Älä ota tuotetta käyttöön, jos siinä on vaurioita.

• Tunnistinvalaisimen asennuksessa on huomioitava, että valaisin on kiinnitettävä tärinättömään paikkaan.

• Valitse sopiva kiinnityspaikka, ota valinnassa huo- mioon toimintaetäisyys ja toiminta-alue. Asennuksen vaiheet

• Katkaise virta (kuva4.1)

• Ruuvaa valaisinrunko irti runko-osasta (kuva5.1)

• Merkitse reiät (kuva5.2)

• Poraa reiät ja aseta tulpat (kuva5.3)

• Johdon uppoasennus (kuva5.4)

• Johdon pinta-asennus (kuva5.5)

• Liitä liitäntäjohto (kuva5.6)

• Aseta tiivisterengas paikoilleen (kuva5.7)

• Aseta valaisinrunko seinäkiinnitysosaan ja kiinnitä ruuveilla (kuva5.8)

• Kytke virta päälle (kuva.5.8)

• Tee asetukset ➜ "6.Toiminta"

Tehdasasetukset Ohjelma-asetus: P 1 Hämäryystason asetus: 1000luksia Kytkentäajan asetus: 5sekuntia Tunnistinvalaisin voidaan ottaa käyttöön, kun se on asennettu. Kytkentäajan, hämäryystason ja kirkkauden säätimet sijaitsevat irrotettavassa tunnistinyksikössä.

• Avaa lukituskieleke ruuvitaltalla ja ota tunnistin ulos (kuva 6.1) – Tunnistinvalaisin kytkeytyy jatkuvaan valaistukseen

• Tee asetukset ruuvimeisselillä (kuva6.2) P1vakio-ohjelma (säädin6.2/F) – Valon pehmeä kytkeytyminen / ei perusvalaistusta Mitä valon pehmeä kytkeytyminen tarkoittaa? Tunnistinvalaisin on varustettu valon pehmeän kyt- keytymisen toiminnolla. Tämä tarkoittaa, että valo ei kytkeydy heti maksimiteholla, vaan kirkkaus säädetään lyhyen ajan sisällä hitaasti 100%:n tehoon. Valo myös sammuu hitaasti. P2 mukavuusohjelma – Valon pehmeä kytkeytyminen + perusvalaistus – Perusvalaistus kytkeytyy PÄÄLLE asetetusta hämä- ryystasosta alkaen Mitä perusvalaistus tarkoittaa? Perusvalaistus mahdollistaa jatkuvan valaistuksen pimeään aikaan noin 10%:n valoteholla. Vasta toimin- ta-alueella tapahtuva liike kytkee valon (asetetuksi ajaksi) suurimmalle valoteholle (100 %). Sen jälkeen valaisin kytkee takaisin perusvalaistukseen (n. 10 %). P3 mukavuus- ja säästöohjelma – Valon pehmeä kytkeytyminen + perusvalaistus keskiyöhön saakka – Perusvalaistus PÄÄLLÄ asetetusta hämäryystasosta alkaen keskiyöhön saakka Miten mukavuus- ja säästöohjelma toimii? Tunnistinvalaisimeen ei ole asennettu kelloa. Tun- nistin määrittää keskiyön pimeiden aikojen pituuden perusteella. Tunnistinvalaisimen moitteeton toiminta edellyttää tänä aikana jännitteen jatkuvaa syöttöä. Laite toimii perusvalaistuksella koko ensimmäisen yön ajan (mittausvaihe). Tallennetut tiedot säilyvät muistissa myös sähkökatkosten ajan. Suosittelemme olemaan katkaise- matta sähköä ohjelman aikana. Tunnistin määrittää arvot useamman yön aikana. Toimintaa tulisi tästä syystä tarkkailla useamman yön ajan mahdollisten virhetapa- usten yhteydessä, jotta voitaisiin havaita, muuttuuko tunnistinvalaisimen poiskytkentäaika keskiyön suuntaan. P4Nightmatic-ohjelma – Valon pehmeä kytkeytyminen, ei perusvalaistusta, ei liiketunnistusta – 100% kytkeytyminen, kun kirkkausarvo alittuu Hämäryystason asetus (säädin6.2/G) Haluttu kytkeytymiskynnys voidaan asettaa portaatto- masti noin 2–1000luksin välille. – Säädin asetettu kohtaan = päiväkäyttö (valoisuu- desta riippumatta) – Säädin asetettu kohtaan = hämäräkäyttö (n. 2luksia) Kun toiminta-alue asetetaan päiväkäytössä, säädin on asetettava kohtaan (päiväkäyttö). Kytkentäajan asetus (säädin6.2/E) Valaisimen kytkentäaika voidaan asettaa portaattomasti n.5sekunnin ja enintään 15minuutin välille. Jokainen tämän ajan kuluessa havaittu liike käynnistää kytkentä- ajan uudelleen. Jatkuva valaistus Jos verkkojohtoon asennetaan kytkin, seuraavat toimin- not ovat mahdollisia valon kytkennän ja sammuttamisen lisäksi: FI– 60 –Tunnistinkäyttö1) Valon sytyttäminen (kun valaisin POIS PÄÄLTÄ): Kytkin 1×POIS PÄÄLTÄ ja PÄÄLLE.Valo palaa asetetun ajan verran.2) Valon sammuttaminen (kun valaisin PÄÄLLÄ): Kytkin 1×POIS PÄÄLTÄ ja PÄÄLLE.Valaisin kytkeytyy pois päältä / siirtyy tunnistinkäyttöön.Jatkuvan valaistuksen kytkentä (kuva6.4)1) Jatkuvan valaistuksen kytkeminen päälle:Kytkin 2×POIS PÄÄLTÄ ja PÄÄLLE. Valaisimen valo asetetaan palamaan 4tunnin ajaksi (punainen LED pa-laa linssin takana). Sen jälkeen se siirtyy automaattisesti takaisin tunnistinkäyttöön (punainen LED sammuu)2) Jatkuvan valaistuksen sammuttaminen:Kytkin 1×POIS PÄÄLTÄ ja PÄÄLLE. Valaisin kytkeytyy pois päältä / siirtyy tunnistinkäyttöön.Tärkeää: Kytkennät on tehtävä 0,2 - 1sekunnin sisällä. Toiminta-alueen rajaaminen (kuva6.5–6.9)Toiminta-aluetta voidaan tarvittaessa rajata. Voit asettaa linssiin tarvittavan määrän tunnistinvalaisimen mukana toimitettuja linssin suojuksia. Näin voidaan estää esim. autojen tai ohikulkijoiden aiheuttamat virhekytkennät tai valvoa tiettyjä vaaranpaikkoja kohdistetusti. Voit erottaa suojukset toisistaan pystysuunnassa valmiita uria pitkin taittamalla. Sen jälkeen ne työnnetään linssiin.Valaisinta voidaan käyttää myös ilman tunnistinta. Vaihda silloin tunnistinyksikön tilalle tiivistystulppa. (Kuva6.3)Valaisimen virta voidaan kytkeä ja katkaista verkkojoh-toon asennetulla virtakytkimellä.

Tuote on huoltovapaa. Likaantunut valaisin voidaan puhdistaa kostealla liinalla (älä käytä puhdistusaineita). Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.Älä heitä sähkölaitteita talousjätteiden sekaan!Koskee vain EU-maita:Voimassa olevan eurooppalaisen sähkö- ja elekt-roniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvotto-mat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Valmistajan takuu

Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuuil-moitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteettomia ominaisuuksia ja asianmukaista toimintaa koskevan 5vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raa-ka-aineiden ja niiden pintojen virheettömyyden. Vaatimuksen esittäminenJos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostoto-sitteen (sisällettävä tiedot ostopäiväyksestä ja tuoteni-mikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä.Tietoja vaatimuksen esittämisestä takuutapauksessa löytyy kotisivuiltamme www.steinel-professional.de/garantie VALMISTAJAN

) 0,41W Värilämpötila 3 000K (lämmin valkoinen) Värintoistoindeksi R

= 82 Keskimääräinen mitoituselinikä L70B50, 25 °C: 60 000 h Värin konsistenssiSDCM Alkuarvo 3 Valovoimakkuuden jakautuminen LumEdit 201804261422_L330TestserieOhneThermoControlElektronikabde Polar Diagram

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L 330S L 331S Maksimaalinen asennuskorkeus 2,50m Tunnistintekniikka Passiivinen infrapuna Toimintakulma 360°, avauskulma 90° ja alitussuoja Tunnistusetäisyys sivuavasti 7m Kytkentäajan asetus 5s - 15min Hämäryystason asetus 2–1000Lux Perusvalaistus 10 % Ohjelma-asetus 4 käytännönläheistä ohjelmaa Jatkuvasti palava valo kytkettävissä 4 tunniksi Kotelointiluokka IP 44 Suojausluokka II Iskunkestävyysluokka L 330S: IK 10 L 331S: IK 10 Ympäristölämpötila -20 ... +35°C Energiatehokkuusluokka Tuote sisältää valonlähteen, jonka energiatehokkuusluokka on "D". FI– 62 –

Häiriö Syy Häiriön poisto Tunnistinvalaisimen jännite puuttuu ■ sulake on lauennut, ei kytketty päälle, katkos johdossa ■ oikosulku ■ kytke sulake päälle, vaihda sulake, kytke verkkokytkin päälle, tarkista johto jännitteenkoettimella ■ tarkasta liitännät Tunnistinvalaisin ei kytkeydy päälle ■ päiväkäytössä hämäräkytkin asetettu pimeän ajan käyttöön ■ verkkokytkin pois päältä ■ sulake on lauennut ■ toiminta-aluetta ei suunnattu oikein ■ säädä uudelleen ■ kytke päälle ■ kytke sulake päälle, vaihda sulake, tarkista liitäntä tarvittaessa ■ säädä alue uudelleen Tunnistinvalaisin ei kytkeydy pois ■ jatkuvaa liikettä toiminta-alueella ■ tunnistinyksikkö ei ole kunnolla paikoillaan ■ tunnistinvalaisimen mittausvaihe on käynnissä (mukavuus- ja säästöohjelma) ■ tarkasta alue ja säädä tarvittaessa uudelleen ■ kiinnitä tunnistinyksikkö paikoilleen painamalla sitä kevyesti ■ katso mukavuus- ja säästöohjelmaa koskeva huomautus LED-valot eivät sammu suunnilleen keskiyön aikoihin ■ ulkoinen valonlähde (esim. toinen liiketunnistin tai -valaisin) kytkee tunnistinvalaisimen pois toiminnasta ■ estä vieraan valon pääsy tunnistinvalaisimeen, tarkkaile tunnistinvalaisimen toimintaa useamman päivän ajan. Kestää jonkin aikaa, kunnes laite taas ottaa käyttöön oikeat arvot LED-valot eivät sammu kokonaan ■ on valittu mukavuusohjelma ■ ohjelmanvalintakytkin asennossa

Tunnistinvalaisin kytkeytyy ei- toivotusti ■ tuuli liikuttelee puita ja pensaita toiminta-alueella ■ tiellä liikkuu autoja ■ sään (tuuli, sade, lumi), tuuletinten poistoilman tai avoinna olevien ikkunoiden aiheuttamat äkilliset lämpötilan muutokset ■ säädä toiminta-alue tarkasti linssinsuojusten avulla ■ säädä toiminta-alue tarkasti linssinsuojusten avulla ■ muuta aluetta, vaihda tunnistimen paikkaa Tunnistinvalaisimen toimintaetäisyys on muuttunut ■ ympäristön lämpötilan muutokset ■ säädä toiminta-alue tarkasti linssinsuojusten avulla– 63 –
