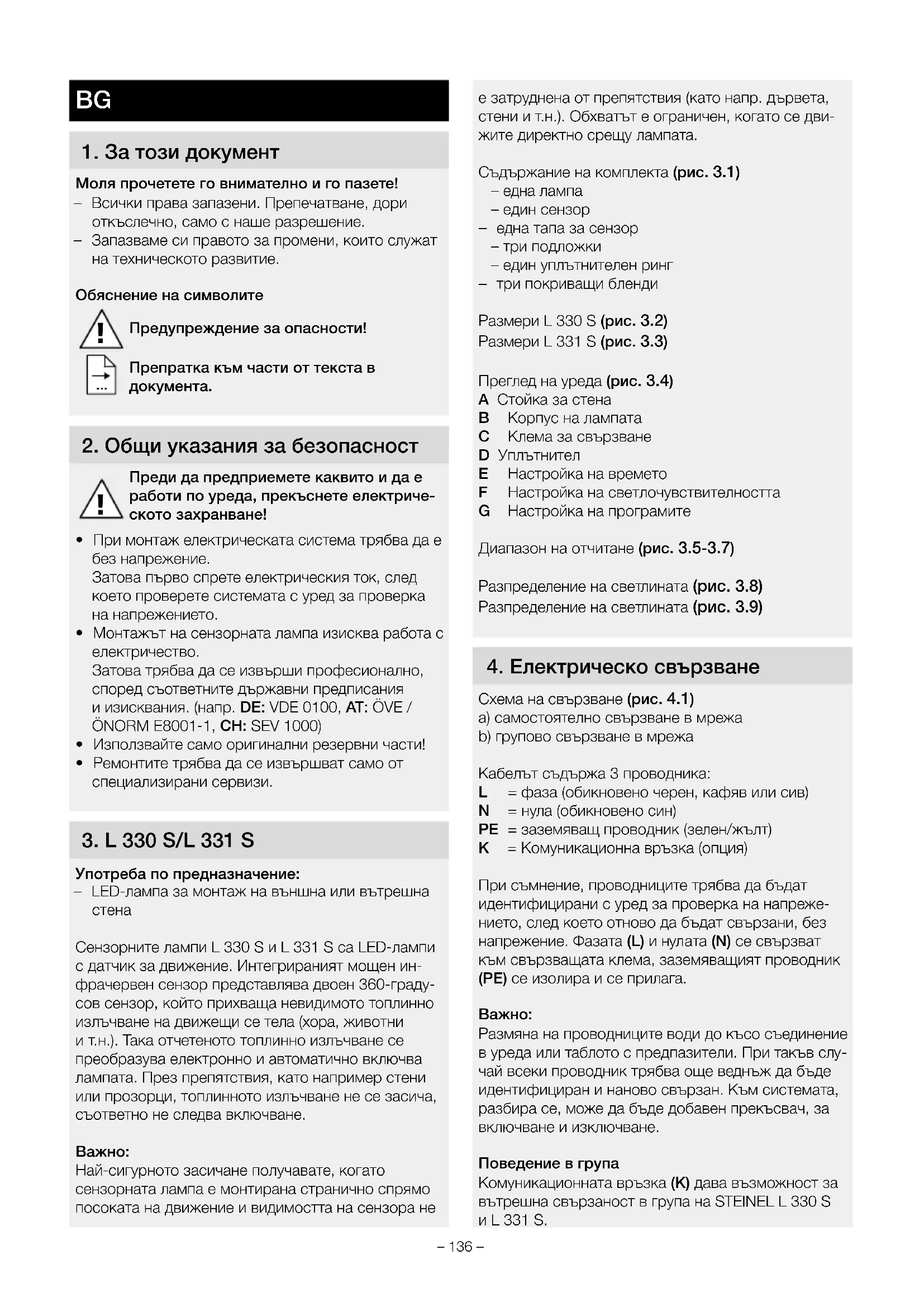

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ L 331 LED STEINEL

Моля прочетете го внимателно и го пазете! – Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение. – Запазваме си правото за промени, които служат на техническото развитие. Обяснение на символите

Препратка към части от текста в

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електриче- ското захранване!

• При монтаж електрическата система трябва да е без напрежение. Затова първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.

• Монтажът на сензорната лампа изисква работа с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания. (напр. DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)

• Използвайте само оригинални резервни части!

• Ремонтите трябва да се извършват само от специализирани сервизи.

Употреба по предназначение: – LED-лампа за монтаж на външна или вътрешна

Сензорните лампи L330 S и L331 S са LED-лампи с датчик за движение. Интегрираният мощен ин- фрачервен сензор представлява двоен 360-граду- сов сензор, който прихваща невидимото топлинно излъчване на движещи се тела (хора, животни и т.н.). Така отчетеното топлинно излъчване се преобразува електронно и автоматично включва лампата. През препятствия, като например стени или прозорци, топлинното излъчване не се засича, съответно не следва включване.

Най-сигурното засичане получавате, когато сензорната лампа е монтирана странично спрямо посоката на движение и видимостта на сензора не е затруднена от препятствия (като напр. дървета, стени и т.н.). Обхватът е ограничен, когато се дви- жите директно срещу лампата. Съдържание на комплекта (рис.3.1) – една лампа – един сензор – една тапа за сензор – три подложки – един уплътнителен ринг – три покриващи бленди Размери L330 S (рис.3.2) Размери L331 S (рис.3.3) Преглед на уреда (рис.3.4) A Стойка за стена B Корпус на лампата C Клема за свързване D Уплътнител E Настройка на времето F Настройка на светлочувствителността G Настройка на програмите Диапазон на отчитане (рис.3.5-3.7) Разпределение на светлината (рис.3.8) Разпределение на светлината (рис.3.9)

4. Електрическо свързване

Схема на свързване (рис.4.1) a) самостоятелно свързване в мрежа b) групово свързване в мрежа Кабелът съдържа 3 проводника: L = фаза (обикновено черен, кафяв или сив) N = нула (обикновено син) PE = заземяващ проводник (зелен/жълт) K = Комуникационна връзка (опция) При съмнение, проводниците трябва да бъдат идентифицирани с уред за проверка на напреже- нието, след което отново да бъдат свързани, без напрежение. Фазата (L) и нулата (N) се свързват към свързващата клема, заземяващият проводник (PE) се изолира и се прилага.

Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв слу- чай всеки проводник трябва още веднъж да бъде идентифициран и наново свързан. Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване. Поведение в група Комуникационната връзка (K) дава възможност за вътрешна свързаност в група на STEINEL L330 S и L331 S.– 137 – Макс. 10лампи могат да бъдат свързани помежду си. Максималната дължина на комуникационния канал е 50м. Първата лампа от групата, която засече движение, включва цялата група. Ако след изтичане на настроеното време не бъде засечено движение, последната лампа от групата изключва цялата група.

– На комуникационния канал не може да бъде подавано напрежение. Не могат да бъдат включ- вани външни товари! – Вътре в групата всички лампи следват своите индивидуално настроени с регулатор стойности. – При всички лампи трябва да бъде избрана същата програма. Светлинният източник на тази лампа е незаменяем; ако се наложи замяната му (напр. след края на живота му), цялата лампа трябва да се замени.

• Всички части да се проверят за щети.

• При повреди продуктът да не се пуска в експло-

• Сензорната лампа трябва да бъде монтирана

• Да се избере подходящо място за монтаж, съобразявайки се с обхвата и засичането на

Последователност за монтаж

• Да се изключи електрозахранването (рис.4.1)

• Корпусът на лампата да се отвинти от шасито (рис.5.1)

• Да се маркират местата за пробиване (рис.5.2)

• Да се пробият дупките и да се поставят дюбели- те (рис.5.3)

• Монтаж със скрити кабели (рис.5.4)

• Монтаж с открити кабели (рис.5.5)

• Кабелите да се свържат (рис.5.6)

• Уплътнителният ринг да се постави (рис.5.7)

• Корпусът на лампата да се постави на стойката за стена и да се завинти (рис.5.8)

• Електрозахранването да се включи (рис.5.8)

• Да се направят настройки ➜ "6.Функция"

Заводски настройки Настройка на програмите: P 1 Настройка на светлочувствителността: 1000лукса Настройка на времето: 5секунди След монтажа сензорната лампа може да бъде пус- ната в експлоатация. Върху подвижния сензор са разположени механизмите за регулиране на време, светлочувствителност и избор на програма.

• Сензорът да се свали след натискане на засто - поряващия щифт с права отвертка (рис. 6.1) – Сензорната лампа преминава в режим посто- янно осветление

• Настройките да се направят с отвертка (рис.6.2) P1Програма Стандарт (регулатор6.2/F) – Плавно включване / без базово осветление Какво представлява плавното включване? Сензорната лампа разполага с функция за плавно включване (мек старт). Това означава, че при включване светлината не достига своя максимум веднага. За кратко време осветеността се пови- шава до 100% постепенно. Също така светлината бавно угасва при изключване. P2 Програма Комфорт – Плавно включване + базово осветление – Базово осветление ВКЛ при достигане на избра- ната степен на осветеност Какво е базово осветление? Базовото осветление дава възможност за нощно осветяване с около 10 % от осветителната мощ. Едва при движение в обхвата светлината се включва (за избраното време) на максимална мощност (100 %). След което лампата отново преминава на базово осветление (около 10 %). P3 Програма Комфорт икономична – Плавно включване + базово осветление до

– Базово осветление ВКЛ при достигане на избра- ната степен на осветеност до полунощ Как работи програма Комфорт икономична? В сензорната лампа не е интегриран часовник. Полунощ се определя посредством дължината на тъмните части от денонощието. По тази причина е важно сензорната лампа постоянно да е захране- на с напрежение. През първата нощ (калибриращ период) базовото осветление е постоянно активно. Стойностите остават в паметта, дори при срив в електрическата мрежа. Препоръчваме да не пре- късвате захранването при програма. Стойностите се определят в продължение на няколко нощи. За това, в случай на прекъсване на напрежението, BG– 138 – трябва да се следи продължително дали изключ- ването на сензорната лампа се измества към

P4Програма Nightmatic – Плавно включване, без базово осветление, без засичане на движение – 100-процентово включване при падане под стой- ността на осветеност Настройка на светлочувствителността (регулатор6.2/G) Желаният праг на задействане може да бъде регу- лиран безстепенно от около 2 до 1000лукса. – Регулатор в позиция = дневен режим (независимо от осветеността) – Регулатор в позиция = слаба светлина (около 2 лукса) За настройка на обхвата при дневна светлина ре- гулаторът трябва да бъде поставен на

Настройка на времето (регулатор6.2/E) Желаната продължителност на светене на лампата може да се регулира безстепенно от около 5секун- ди до макс. 15минути. Всяко засечено движение преди изтичане на времето връща часовника в първоначална позиция. Функция постоянна светлина Ако към системата бъде включен прекъсвач, освен включване и изключване, са възможни и следните

Управление със сензори

1) Включване (когато лампата е изключена):

Ключът да се изключи и включи веднъж. Лампата остава включена за избраното време.

2) Изключване (когато лампата е включена):

Ключът да се изключи и включи веднъж. Лампата се изключва, съответно преминава в сензорен режим. Постоянна светлина (рис.6.4)

Ключът да се изключи и включи два пъти. Лампата остава с постоянна светлина за 4часа (червен LED свети зад обектива). След това автоматично преминава отново в сензорен режим (червеният LED угасва).

Ключът да се изключи и включи веднъж. Лампата се изключва, съответно преминава в сензорен

Включванията трябва да се извършват за 0,2 до 1секунда. Регулиране на обхвата (рис. 6.5-6.9) Според необходимостта, обхватът може да бъде ограничен. Приложените в комплекта бленди служат за покриване на произволен брой сегменти от обектива. Така се премахват погрешни включ- вания, например от автомобили, пешеходци и т.н. или целево се наблюдават източници на опасност. Покриващите бленди могат да бъдат отделени по дължината на предварително отбелязаните вертикални канали. След което се поставят върху

Лампата може да бъде експлоатирана и без сен- зор. За целта просто заменете сензорния модул с приложената тапа. (рис.6.3) Лампата може да бъде включвана и изключвана с мрежов прекъсвач, поставен на мрежовия кабел.

7. Грижа и поддръжка

Продуктът не се нуждае от поддръжка. При замърсяване, лампата може да бъде почисте- на с влажна кърпа (без почистващ препарат). Важно: уредът не може да бъде заменян.

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната

Не изхвърляйте електроуреди с общите домашни отпадъци! Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.– 139 –

9. Гаранция от производителя

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съ- ществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5години гаранция за перфектна изработка и правилно функциониране на вашия продукт STEINEL-Professional - от серията Сен- зорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатъци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използваните материали и техните повърхности. Гаранционен иск Ако искате да направите рекламация на вашия продукт, моля да го изпратите напълно оком- плектован и за наша сметка, заедно с оригинална- та касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на вашия търговец или директно на нас, ТАШЕВ-ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препо- ръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност. Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия сервизен телефон +359(2)70045454.

10. Технически данни

) 0,41W Температура на цвета 3 000K (топло бяло) Индекс на предаване на цветовете R

= 82 Средна продължителност на живот L70B50 при 25°C: 60.000 часа Консистенция на цветаSDCM Начална стойност 3 Разпределение на светлината LumEdit 201804261422_L330TestserieOhneThermoControlElektronikabde Polar Diagram

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L 330S L 331S Максимална височина на монтаж 2,50м Сензорна технология Пасивен инфрачервен сензор Ъгъл на отчитане 360° с 90° ъгъл на разтвор, както и защита за пролазване под

Обхват тангенциално 7 м Настройка на времето 5с - 15мин Настройка на светлочувствителността 2-1.000лукса Функция основно осветление 10% Настройка на програмите 4 практични програми Постоянна светлина може да се включва за 4 часа Вид защита IP 44 Клас защита II Удароустойчивост L 330S: IK 10 L 331S: IK 10 Околна температура -20до +35°C Клас енергийна ефективност Този продукт притежава светлинен източник с клас на енергийна ефективност „D“.– 141 –

■ Задействал се е предпазител, не е включен, прекъснат кабел ■ Kъсо съединение ■ Предпазителят да се включи или замени, шалтерът да се включи, проводниците да се проверят с уред за напрежение ■ Да се проверят връзките Сензорната лампа не се

■ при дневен режим, настройката на светлочувствителността е на нощен режим ■ Прекъсвачът е изключен ■ Предпазителят се е задействал ■ Обхватът не е настроен целево ■ Настройката да се направи

■ Включване ■ Предпазителят да се включи, замени, евентуално да се провери връзката ■ Да се регулира отново Сензорната лампа не се

■ Продължително движение в

■ Сензорът не е поставен напълно ■ Сензорната лампа се намира в калибриращ режим (програма Комфорт икономична) ■ Да се провери обхвата и евентуално да се регулира

■ Сензорът да се натисне леко, до щракване ■ Виж сведение за програма Комфорт икономична LED не се изключват, как то е предвидено, около полунощ ■ Външен източник на светлина (напр. друг датчик за движение или сензорна лампа) деактивира сензорната лампа ■ Сензорната лампа да се изолира от външната светлина, лампата да се наблюдава няколко дни. Tя има нужда от известно време, за да регулира стойностите LED не се изключват напълно ■ Избрана е програма Комфорт ■ Програматор на 4 Сензорната лампа се включва

■ Вятър движи дървета и храсти в

■ Засичане на автомобили на пътя ■ Внезапна промяна в температурата заради променени климатични условия (вятър, дъжд, сняг) или течение от вентилатори, отворени прозорци ■ Обхватът да се настрои точно с помощта на покриващите

■ Обхватът да се настрои точно с помощта на покриващите

■ Обхватът да се промени, мястото на монтаж да се

Изменен обхват на сензорната

■ различна околна температура ■ Обхватът да се настрои точно с помощта на покриващите
