GEBRUIKSAANWIJZING L 331 LED STEINEL

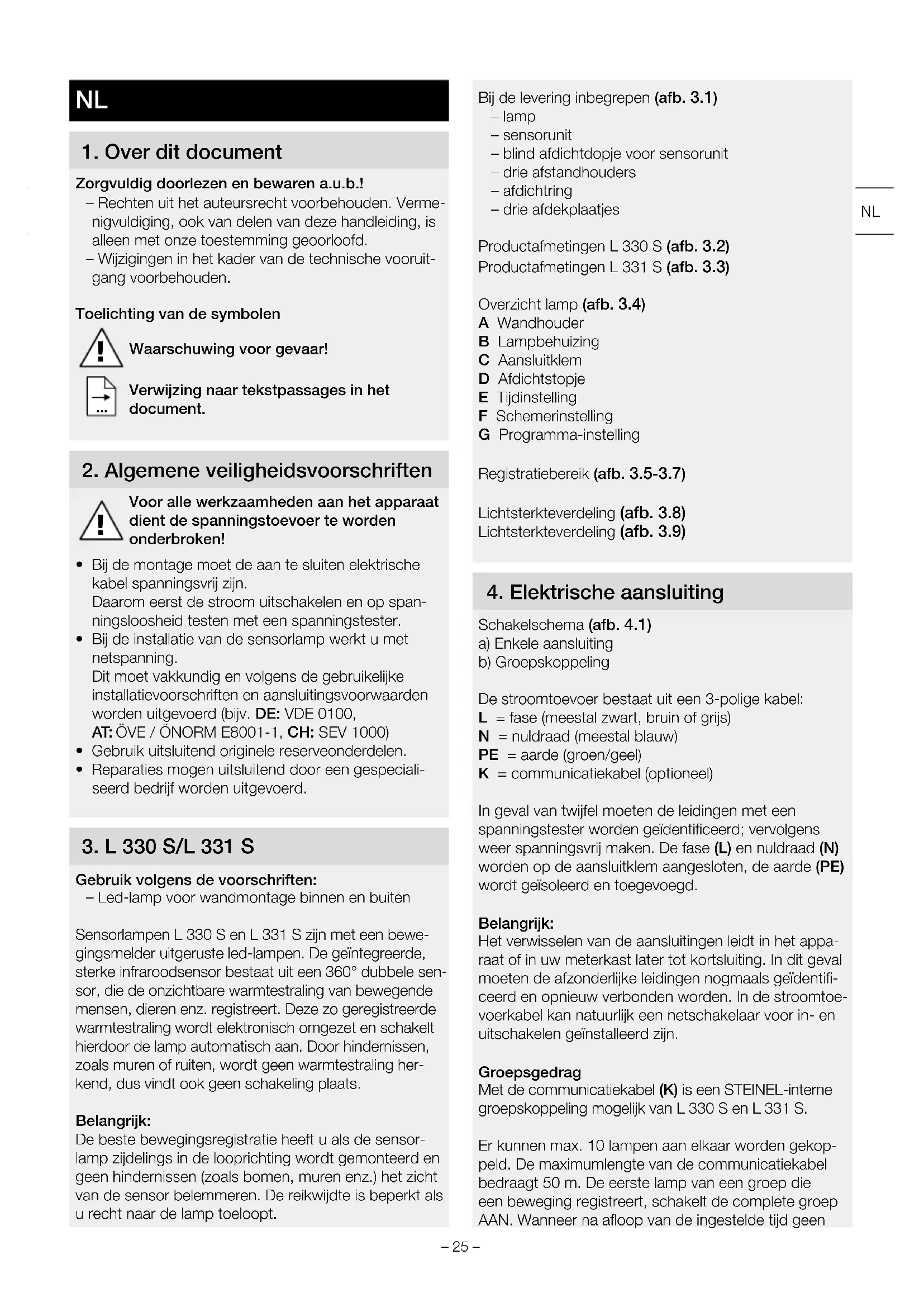

Zorgvuldig doorlezen en bewaren a.u.b.! – Rechten uit het auteursrecht voorbehouden. Verme- nigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische vooruit- gang voorbehouden. Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op span- ningsloosheid testen met een spanningstester.

• Bij de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd (bijv. DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)

• Gebruik uitsluitend originele reserveonderdelen.

• Reparaties mogen uitsluitend door een gespeciali- seerd bedrijf worden uitgevoerd.

Gebruik volgens de voorschriften: – Led-lamp voor wandmontage binnen en buiten Sensorlampen L330 S en L331 S zijn met een bewe- gingsmelder uitgeruste led-lampen. De geïntegreerde, sterke infraroodsensor bestaat uit een 360° dubbele sen- sor, die de onzichtbare warmtestraling van bewegende mensen, dieren enz. registreert. Deze zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt hierdoor de lamp automatisch aan. Door hindernissen, zoals muren of ruiten, wordt geen warmtestraling her- kend, dus vindt ook geen schakeling plaats. Belangrijk: De beste bewegingsregistratie heeft u als de sensor- lamp zijdelings in de looprichting wordt gemonteerd en geen hindernissen (zoals bomen, muren enz.) het zicht van de sensor belemmeren. De reikwijdte is beperkt als u recht naar de lamp toeloopt. Bij de levering inbegrepen (afb.3.1) – lamp – sensorunit – blind afdichtdopje voor sensorunit – drie afstandhouders – afdichtring – drie afdekplaatjes Productafmetingen L330 S (afb.3.2) Productafmetingen L331 S (afb.3.3) Overzicht lamp (afb.3.4) A Wandhouder B Lampbehuizing C Aansluitklem D Afdichtstopje E Tijdinstelling F Schemerinstelling G Programma-instelling Registratiebereik (afb.3.5-3.7) Lichtsterkteverdeling (afb.3.8) Lichtsterkteverdeling (afb.3.9)

4. Elektrische aansluiting

Schakelschema (afb.4.1) a) Enkele aansluiting b) Groepskoppeling De stroomtoevoer bestaat uit een 3-polige kabel: L = fase (meestal zwart, bruin of grijs) N = nuldraad (meestal blauw) PE = aarde (groen/geel) K = communicatiekabel (optioneel) In geval van twijfel moeten de leidingen met een spanningstester worden geïdentificeerd; vervolgens weer spanningsvrij maken. De fase (L) en nuldraad (N) worden op de aansluitklem aangesloten, de aarde (PE) wordt geïsoleerd en toegevoegd. Belangrijk: Het verwisselen van de aansluitingen leidt in het appa- raat of in uw meterkast later tot kortsluiting. In dit geval moeten de afzonderlijke leidingen nogmaals geïdentifi- ceerd en opnieuw verbonden worden. In de stroomtoe- voerkabel kan natuurlijk een netschakelaar voor in- en uitschakelen geïnstalleerd zijn. Groepsgedrag Met de communicatiekabel (K) is een STEINEL-interne groepskoppeling mogelijk van L330 S en L331 S. Er kunnen max. 10lampen aan elkaar worden gekop- peld. De maximumlengte van de communicatiekabel bedraagt 50m. De eerste lamp van een groep die een beweging registreert, schakelt de complete groep AAN. Wanneer na afloop van de ingestelde tijd geen NL– 26 – bewegingen meer worden waargenomen, schakelt de laatste lamp van een groep de complete groep UIT. Opmerking: – Er mag geen spanning worden gezet op de com- municatiekabel. Er mogen geen externe belastingen worden geschakeld! – Binnen de gekoppelde groepen volgen alle lampen hun individueel m.b.v. instelknopjes ingestelde waarden. – Bij alle lampen moet hetzelfde programma worden ingesteld. De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

• Alle onderdelen controleren op beschadigingen.

• Neem het product bij beschadigingen niet in gebruik.

• Bij de montage van de sensorlamp moet erop wor- den gelet, dat deze trillingvrij wordt bevestigd.

• Kies een passende montageplaats; houd hierbij re- kening met de reikwijdte en de bewegingsregistratie. Montagestappen

• Stroomtoevoer uitschakelen (afb.4.1)

• Lampbehuizing losschroeven van onderstel (afb.5.1)

• Aansluitkabel aansluiten (afb.5.6)

• Afdichtring plaatsen (afb.5.7)

• Lampbehuizing op wandhouder plaatsen en vast- schroeven (afb.5.8)

• Stroomtoevoer inschakelen (afb.5.8)

• Instellingen uitvoeren ➜ '6.Werking'

Fabrieksinstellingen Programma-instelling: P1 Schemerinstelling: 1000lux Tijdinstelling: 5seconden Na de montage kan de sensorlamp in gebruik worden genomen. Op de afneembare sensorunit zitten stel- knoppen voor tijd-, programma- en schemerinstelling.

• De sensor na het activeren van de vergrendeling met een gleufschroevendraaier uitnemen (afb.6.1) – De sensorlamp schakelt over op permanente verlichting

• Instellingen uitvoeren met een schroevendraaier (afb.6.2) P1standaardprogramma (regelaar6.2/F) – Soft-lightstartfunctie / geen basislicht Wat is soft-lightstart? De sensorlamp is uitgerust met een soft-lightstart- functie. Dit houdt in, dat het licht bij inschakeling niet meteen naar het maximale vermogen gaat, maar dat de lichtsterkte binnen een korte tijd langzaam wordt verhoogd naar 100%. Volgens dit principe wordt het licht bij het uitschakelen ook weer langzaam gedimd. P2 comfortprogramma – Soft-lightstartfunctie + basislicht – Basislicht AAN vanaf de ingestelde schemerwaarde Wat is basislicht? Basislicht maakt een permanente verlichting 's nachts met ca. 10% lichtvermogen mogelijk. Pas bij beweging in het registratiebereik wordt het licht (voor de ingestelde tijd) naar het maximale lichtvermogen (100%) gescha- keld. Daarna schakelt de lamp weer terug naar het basislicht (ca. 10%). P3 comfort-spaarprogramma – Soft-lightstartfunctie + basislicht tot het midden van de nacht – Basislicht AAN vanaf de ingestelde schemerwaarde tot halverwege de nacht Hoe functioneert het comfort-spaarprogramma? In de sensorlamp is geen klok geïntegreerd, het midden van de nacht wordt alleen bepaald door de lengte van de donkere fases. Daarom is het voor een storingvrije werking belangrijk dat de sensorlamp gedurende deze tijd van netspanning wordt voorzien. Gedurende de eerste nacht (inmeetfase) is het basislicht compleet actief. De waarden worden zo opgeslagen dat ze beveiligd zijn tegen stroomuitval. Wij adviseren om de stroom in het programma niet te onderbreken. De waarden worden gedurende meerdere nachten be- rekend, daarom moet in een evt. storinggeval meerdere nachten worden bekeken of de uitschakeltijd van de sensorlamp richting middernacht verandert. P4Nightmatic-programma – Soft-lightstartfunctie, geen basislicht, geen bewe- gingsanalyse – Het licht wordt 100% ingeschakeld, wanneer onder de ingestelde lichtwaarde wordt gekomen– 27 – Schemerinstelling (regelaar6.2/G) De gewenste drempelwaarde kan traploos van ca. 2 tot 1000lux worden ingesteld. – Instelknopje op = daglichtstand (onafhankelijk van de lichtsterkte) – Instelknopje op = schemerstand (ca. 2lux) Voor de instelling van het registratiebereik bij daglicht moet het instelknopje op (daglichtstand) worden gezet. Tijdinstelling (regelaar6.2/E) De gewenste brandduur van de lamp kan traploos van ca.5seconden tot max. 15minuten worden ingesteld. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart. Permanente verlichting Als er een netschakelaar in de kabel gemonteerd wordt, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies mogelijk: Sensorwerking

2) Licht uitschakelen (indien lamp AAN):

Schakelaar 1×UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus. Permanente verlichting (afb.6.4)

1) Permanente verlichting inschakelen:

Schakelaar 2×UIT en AAN. De lamp wordt 4uur lang op permanente verlichting gezet (rode led achter de lens brandt). Vervolgens schakelt de lamp automatisch weer over op sensormodus (rode led uit).

2) Permanente verlichting uitschakelen:

Schakelaar 1×UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus. Belangrijk: De schakelingen moeten snel worden uitgevoerd, ca. 0,2 tot 1seconde na elkaar. Afstelling registratiebereik (afb.6.5-6.9) Het registratiebereik kan indien gewenst worden beperkt. Met de meegeleverde afdekplaatjes kunnen zoveel lenssegmenten als gewenst worden afgedekt. Daardoor worden foutieve schakelingen door bijv. auto's, voetgangers enz. uitgesloten of plaatsen gericht bewaakt. De afdekplaatjes kunnen langs de inkepingen verticaal afgebroken of doorgeknipt worden. Daarna worden ze eenvoudig op de lens gestoken. De lamp kan ook zonder sensor worden gebruikt. Vervang de sensorunit hiervoor eenvoudig door het afdichtdopje (afb.6.3). De lamp kan met een netschakelaar in de stroomtoe- voerkabel worden in- en uitgeschakeld.

7. Onderhoud en verzorging

Dit product is onderhoudsvrij. De lamp kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd. Belangrijk: de regelaar kan niet worden vervangen.

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen: Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun imple- mentatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

Als koper heeft u t.o.v. de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, wordt die door onze garantieverklaring noch verkort, noch beperkt. Wij verlenen 5jaar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproduct uit het STEINEL Professional assortiment. Wij garanderen dat dit product geen materiaal-, productie- of construc- tiefouten heeft. Wij garanderen de goede werking van alle elektronische componenten en kabels, alsook dat alle toegepaste materialen en hun oppervlakken vrij van gebreken zijn. Garantie claimen Als u aanspraak wilt maken op garantie, dan kunt u het betreffende artikel, compleet samen met het originele aankoopbewijs en de klachtomschrijving, terugsturen naar uw leverancier of direct naar Van Spijk Agenturen, De Scheper 402, 5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen. STEINEL kan niet aansprakelijk worden gesteld voor de trans- portkosten en het transportrisico van het terugsturen. (Op onze website www.vanspijk.nl vindt u meer infor- matie over het claimen van garantierechten) NL– 28 –Als u een garantie-aanvraag heeft of technische vragen betreffende uw product, kunt u contact opnemen met onze helpdesk +31499 551490.

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 L 330S L 331SMaximale montagehoogte 2,50mSensortechniek passief infraroodRegistratiehoek 360° met 90° openingshoek en onderkruipbeschermingRegistratiereikwijdte tangentiaal 7mTijdinstelling 5sec. - 15min.Schemerinstelling 2-1.000luxBasislichtfunctie 10%Programma-instelling 4 praktijkgerichte programma'sPermanente verlichting inschakelbaar 4hBescherming IP 44Veiligheidsklasse IISlagvastheid L 330S: IK 10L 331S: IK 10Omgevingstemperatuur -20 tot +35 °CEnergieklasse Dit product heeft een lichtbron met energieklasse 'D'.– 29 –

Storing Oorzaak Oplossing De sensorlamp is zonder spanning ■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken ■ Kortsluiting ■ Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controleren ■ Aansluitingen controleren De sensorlamp schakelt niet in ■ Bij daglicht, schemerinstelling staat op nachtstand ■ Netschakelaar UIT ■ Zekering gesprongen ■ Registratiebereik niet gericht ingesteld ■ Opnieuw instellen ■ Inschakelen ■ Zekering inschakelen, vervangen, evt. aansluiting controleren ■ Opnieuw instellen De sensorlamp schakelt niet uit ■ Permanente beweging in het registratiebereik ■ Sensorunit is niet vastgeklikt ■ De sensorlamp bevindt zich in de inmeetfase (comfort- spaarprogramma) ■ Bereik controleren en eventueel opnieuw instellen ■ Sensorunit met lichte druk vastklikken ■ Zie opmerking m.b.t. het comfort- spaarprogramma De led-lampjes gaan niet zoals gewenst om ca. middernacht uit ■ Externe lichtbron (bijv. andere bewegingsmelder of -lamp) schakelt de sensorlamp inactief ■ Sensorlamp tegen het externe licht afschermen. Sensorlamp vervolgens meerdere dagen observeren, want zij heeft wat tijd nodig om weer op de juiste waarde in te stellen De led-lampjes schakelen niet compleet uit ■ Comfortprogramma ingesteld ■ Programmakeuzeschakelaar op 4 De sensorlamp schakelt ongewenst aan ■ Wind beweegt bomen en struiken binnen het registratiebereik ■ Registratie van auto's op straat ■ Plotselinge verandering van temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen. ■ Registratiebereik met behulp van afdekplaatjes nauwkeurig instellen ■ Registratiebereik met behulp van afdekplaatjes nauwkeurig instellen ■ Bereik veranderen, andere montageplaats kiezen Gewijzigde reikwijdte van de sensorlamp ■ Andere omgevingstemperaturen ■ Registratiebereik met behulp van afdekplaatjes nauwkeurig instellen NL– 30 –
