KASUTUSJUHEND L 331 LED STEINEL

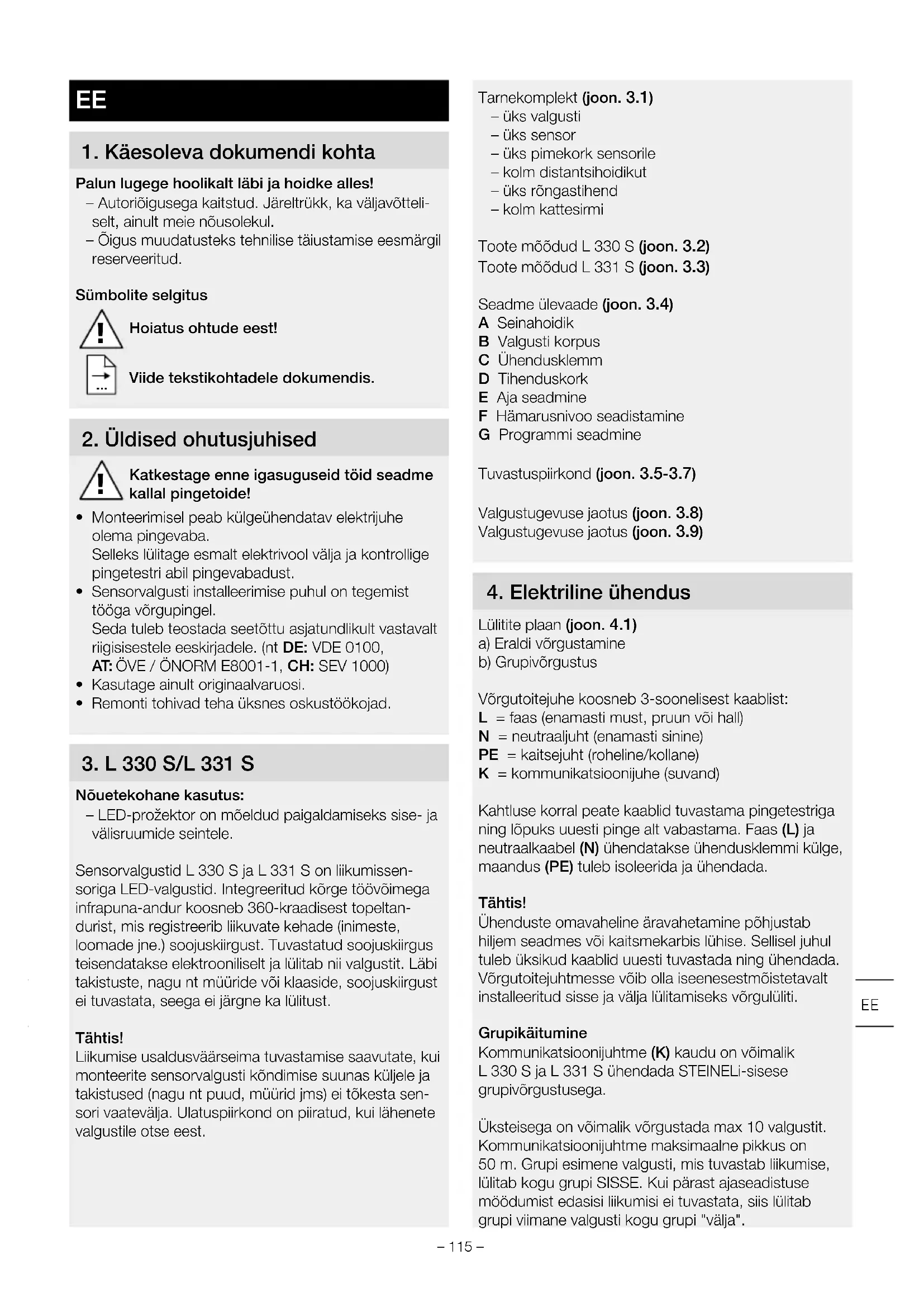

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteli- selt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud. Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.

• Sensorvalgusti installeerimise puhul on tegemist tööga võrgupingel. Seda tuleb teostada seetõttu asjatundlikult vastavalt riigisisestele eeskirjadele. (nt DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)

• Kasutage ainult originaalvaruosi.

• Remonti tohivad teha üksnes oskustöökojad.

Nõuetekohane kasutus: – LED-prožektor on mõeldud paigaldamiseks sise- ja välisruumide seintele. Sensorvalgustid L330 S ja L331 S on liikumissen- soriga LED-valgustid. Integreeritud kõrge töövõimega infrapuna-andur koosneb 360-kraadisest topeltan- durist, mis registreerib liikuvate kehade (inimeste, loomade jne.) soojuskiirgust. Tuvastatud soojuskiirgus teisendatakse elektrooniliselt ja lülitab nii valgustit. Läbi takistuste, nagu nt müüride või klaaside, soojuskiirgust ei tuvastata, seega ei järgne ka lülitust. Tähtis! Liikumise usaldusväärseima tuvastamise saavutate, kui monteerite sensorvalgusti kõndimise suunas küljele ja takistused (nagu nt puud, müürid jms) ei tõkesta sen- sori vaatevälja. Ulatuspiirkond on piiratud, kui lähenete valgustile otse eest. Tarnekomplekt (joon.3.1) – üks valgusti – üks sensor – üks pimekork sensorile – kolm distantsihoidikut – üks rõngastihend – kolm kattesirmi Toote mõõdud L330 S (joon.3.2) Toote mõõdud L331 S (joon.3.3) Seadme ülevaade (joon.3.4) A Seinahoidik B Valgusti korpus C Ühendusklemm D Tihenduskork E Aja seadmine F Hämarusnivoo seadistamine G Programmi seadmine Tuvastuspiirkond (joon.3.5-3.7) Valgustugevuse jaotus (joon. 3.8) Valgustugevuse jaotus (joon. 3.9)

4. Elektriline ühendus

Lülitite plaan (joon.4.1) a) Eraldi võrgustamine b) Grupivõrgustus Võrgutoitejuhe koosneb 3-soonelisest kaablist: L = faas (enamasti must, pruun või hall) N = neutraaljuht (enamasti sinine) PE = kaitsejuht (roheline/kollane) K = kommunikatsioonijuhe (suvand) Kahtluse korral peate kaablid tuvastama pingetestriga ning lõpuks uuesti pinge alt vabastama. Faas (L) ja neutraalkaabel (N) ühendatakse ühendusklemmi külge, maandus (PE) tuleb isoleerida ja ühendada. Tähtis! Ühenduste omavaheline äravahetamine põhjustab hiljem seadmes või kaitsmekarbis lühise. Sellisel juhul tuleb üksikud kaablid uuesti tuvastada ning ühendada. Võrgutoitejuhtmesse võib olla iseenesestmõistetavalt installeeritud sisse ja välja lülitamiseks võrgulüliti. Grupikäitumine Kommunikatsioonijuhtme (K) kaudu on võimalik L330 S ja L331 S ühendada STEINELi-sisese grupivõrgustusega. Üksteisega on võimalik võrgustada max 10valgustit. Kommunikatsioonijuhtme maksimaalne pikkus on 50m. Grupi esimene valgusti, mis tuvastab liikumise, lülitab kogu grupi SISSE. Kui pärast ajaseadistuse möödumist edasisi liikumisi ei tuvastata, siis lülitab grupi viimane valgusti kogu grupi "välja". EE– 116 – Märkus – Kommunikatsioonijuhtmele ei tohi pinget peale anda. Ei tohi lülitada väliseid koormusi! – Grupivõrgustuse piires järgivad kõik valgustid oma seaderegulaatoriga individuaalselt seadistatud väärtusi. – Kõigi valgustite puhul tuleb seadistada sama programm. Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea lõppe- misel), tuleb asendada kogu valgusti.

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

• Sensorvalgusti montaažil tuleb silmas pidada, et see kinnitataks raputuskindlalt.

• Valige tööraadiust ja liikumise tuvastamist arvesse võttes sobiv montaažikoht. Montaažisammud

• Lülitage voolutoide välja (joon.4.1)

• Keerake valgusti korpus raamilt maha (joon.5.1)

• Märkige puuravad (joon.5.2)

• Puurige avad ja pange tüüblid sisse (joon.5.3)

• Ühendage ühenduskaabel külge (joon.5.6)

• Paigaldage rõngastihend (joon.5.7)

• Asetage valgusti korpus seinahoidiku külge ja kinni- tage (joon.5.8)

• Lülitage voolutoide sisse (joon.5.8)

• Teostage seaded ➜ „6.Funktsioon“

Tehaseseadistused Programmi seadistus: P 1 Hämaruse seadmine: 1000lx Aja seadmine: 5sekundit Pärast paigaldamist saab sensorvalgusti töösse võtta. Eemaldataval sensorimoodulil asuvad seaderegulaato- rid aja, hämaruse ja programmi seadistamiseks.

• Pärast lukustuskeele lapiku kruvikeerajaga alla vaju- tamist eemaldage sensor (joon. 6.1) – Sensorvalgusti lülitub püsiva valgustuse režiimi

• Seadistage kruvikeerajaga (joon.6.2) P1standardprogramm (regulaator 6.2/F) – Valguse mahe sisselülitumine / põhivalgustus puudub Mis on mahe sisselülitusfunktsioon? Sensorvalgusti on varustatud valguse maheda sis- selülitumise funktsiooniga. See tähendab, et valgust ei lülitata sisse lülitamisel vahetult maksimaalsele võim- susele, vaid heledus reguleeritakse lühikese aja jooksul järk-järgult kuni 100% peale. Samamoodi reguleeritak- se väljalülitamisel valgust aeglaselt väiksemaks. P 2 komfortprogramm – Valguse mahe sisselülitumine + põhivalgustus – Põhivalgustus alates seadistatud hämarusväärtusest Mis on põhivalgustus? Põhivalgustus võimaldab öist püsivalgustust u 10% valgustusvõimsusega. Alles tuvastuspiirkonnas esineva liikumise korral lülitatakse valgustus (seadistatud ajaks) maksimaalsele valgustusvõimsusele (100%). Seejärel lülitub valgusti taas põhivalgustusele (u 10%). P3 Komfort-säästuprogramm – Valguse mahe sisselülitus + põhivalgustus kuni keskööni – Põhivalgustus alates seadistatud hämarusväärtusest kuni keskööni Kuidas talitleb mugav säästuprogramm? Sensorvalgustisse ei ole integreeritud kella, kesköö kindlakstegemine toimub ainult pimeda aja kestuse kaudu. Seetõttu on sensorvalgusti laitmatuks tööks tähtis pidev vooluvarustus selle aja vältel. Esimesel ööl (paikamõõtmisfaas) jääb põhivalgustus tervikuna aktiiv- seks. Väärtused salvestatakse võrgukatkestuskindlalt. Soovitame programmi ajal voolupinget mitte katkestada. Väärtuste määramine kestab mitu ööd, seetõttu tuleb sensorvalgustit arvatava rikke korral mitu ööd jälgida, kas sensorvalgusti väljalülitamise aeg nihkub kesköö suunas. P4Nightmatic-programm – Mahe sisselülitusfunktsioon, ei ole põhivalgustust, ei ole liikumisanalüüsi – 100% sisse lülitatud alampiirist madalama heledus- väärtuse korral Hämaruse seadistamine (regulaator 6.2/G) Soovitud rakendumisläve saab sujuvalt seadistada u 2–1000lx vahemikus. – Seadistusregulaatori asend = päevavalgusrežiim (valgustusest sõltumatu) – Seaderegulaatori asend = hämarusrežiim (u 2 lx) Päevavalguses tuleb tuvastuspiirkonna seadistamiseks seaderegulaator seada (päevavalgusrežiimi) peale.– 117 –Aja seadistamine (regulaator 6.2/E)Valgusti soovitud valgustuskestust saab vahemikus u 5sekundist kuni 15minutini sujuvalt muuta. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti.Pideva valgustuse funktsioonKui võrgujuhtmesse monteerida võrgulüliti, on lihtsa sisse- ja väljalülitamise kõrval võimalikud järgnevad funktsioonid.Sensorirežiim1) Valguse sisselülitamine (kui valgusti on VÄLJAS):lüliti 1×VÄLJA ja SISSE. Valgusti jääb seadistatud ajaks sisselülitatuks.2) Valguse väljalülitamine (kui valgusti on SISSE lülitatud):lüliti 1×VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile.Pidevvalgustusrežiim (joon.6.4)1) Pidevvalgustuse sisselülitamine:lüliti 2×VÄLJA ja SISSE. Valgusti lülitatakse 4tunniks pideva valgustuse režiimi (läätse taga asuv punane LED põleb). Seejärel läheb ta taas automaatselt sensorirežii-mile üle (punane LED väljas).2) Pidevvalgustuse väljalülitamine: lüliti 1×VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile.Tähtis!Lülitamine peab toimuma vahemikus 0,2–1s. Tuvastuspiirkonna häälestamine (joon. 6.5-6.9)Vastavalt vajadusele on võimalik jälgitava ala piiramine. Kaasasolevad katted võimaldavad soovi korral ära katta sobiva hulga läätsesegmente. Seeläbi välistatakse nt autodest, möödakäijatest vms tingitud väärlülitusi või teostatakse ohukohtade suunatud järelevalvet. Katteid saab piki murdejooni üksteisest lahti lõigata. Pärast seda pannakse need lihtsalt läätse peale.Valgusteid saab kasutada ka ilma sensorita. Asendage selleks sensor lihtsalt tihenduskorgiga. (joon.6.3)Valgusteid saab sisse ja välja lülitada võrgukaablil oleva võrgulülitiga.

7. Hooldus ja korrashoid

Toode on hooldusvaba. Valgusteid saab määrdumise korral puhastada niiske lapiga (ilma puhastusvahendita).Tähtis! Juhtimisseade ei ole vahetatav.

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.Ärge visake elektriseadmeid olmejäätmete hulka!Ainult ELi riikidele:Vastavalt vanu elektri- ja elektroonikaseadmeid puudu-tavale kehtivale Euroopa määrusele ja selle rakendami-sele rahvusvahelises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonna-teadlikku taaskasutusse.

Ostjana omate müüja suhtes samuti seadusega sätestatud puuduste kõrvaldamise õigusi või vastavalt pretensiooniõigusi. Kui Teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname Teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garanteerime kõigi elektrooniliste koostedetailide ja kaablite talitluskõlblik-kuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad. Kaebuste esitamineKui soovite tootega seonduvalt reklamatsiooni esitada, siis palun saatke see komplektsena ja tasutud tarnega koos originaal-ostutšekiga, mis peab sisaldama ostukuupäeva andmeid ning toote nimetust, meie edasimüüjale või otse meile, Fortronic AS, Tööstuse tee 10, 61715, Tõrvandi. Me soovitame Teil ostutšekki seetõttu kuni garantiiaja möödumiseni hoolikalt alal hoida. STEINEL ei vastuta tagasisaatmise raames esinevate transpordikulude ja -riskide eest.Informatsiooni garantiijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee või www.steinel-professional.de/garantieGarantiijuhtumi esinemise või mõne toote kohta küsimuste tekkimise korral võite meile esmaspäevast reedeni 9.00-17.00vahemikus teeninduse numbril +3727475208 helistada. TOOTJA

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L 330S L 331S Maksimaalne paigalduskõrgus 2,50m Sensortehnika Passiivne infrapuna Tuvastusnurk 360°, 90° avause nurga ja alt läbiroomamise kaitsega Tuvastusraadius tangentsiaalne 7 m Aja seadmine 5s - 15min Hämarusnivoo seadistamine 2–1000 lx Põhivalgustusfunktsioon 10% Programmi seadmine 4 praktilist programmi Püsivalgustus lülitatav 4 h Kaitseliik IP 44 Kaitseklass II Löögikindlus L 330S: IK 10 L 331S: IK 10 Keskkonnatemperatuur -20 kuni +35 °C Energiatõhususe klass Selles tootes on energiatõhususklassi D valgusallikas.– 119 –
