MODE D'EMPLOI L 331 LED STEINEL

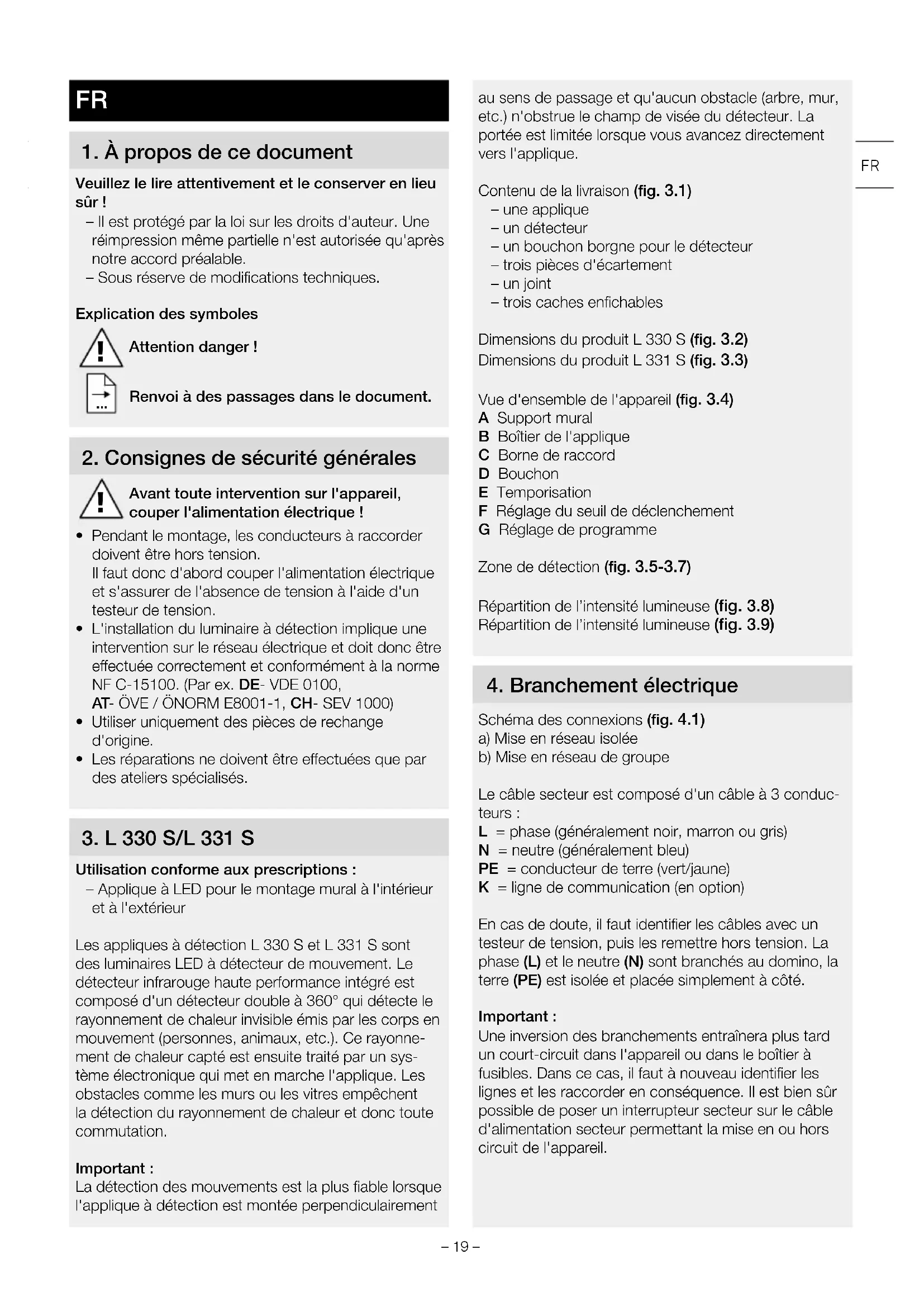

1. À propos de ce document

Veuillez le lire attentivement et le conserver en lieu sûr ! – Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable. – Sous réserve de modifications techniques. Explication des symboles

Renvoi à des passages dans le document.

2. Consignes de sécurité générales

Avant toute intervention sur l'appareil, couper l'alimentation électrique !

• Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper l'alimentation électrique et s'assurer de l'absence de tension à l'aide d'un testeur de tension.

• L'installation du luminaire à détection implique une intervention sur le réseau électrique et doit donc être eectuée correctement et conformément à la norme NF C-15100. (Par ex. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000)

• Utiliser uniquement des pièces de rechange d'origine.

• Les réparations ne doivent être eectuées que par des ateliers spécialisés.

Utilisation conforme aux prescriptions: – Applique à LED pour le montage mural à l'intérieur et à l'extérieur Les appliques à détection L330 S et L331 S sont des luminaires LED à détecteur de mouvement. Le détecteur infrarouge haute performance intégré est composé d'un détecteur double à 360° qui détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonne- ment de chaleur capté est ensuite traité par un sys- tème électronique qui met en marche l'applique. Les obstacles comme les murs ou les vitres empêchent la détection du rayonnement de chaleur et donc toute commutation. Important: La détection des mouvements est la plus fiable lorsque l'applique à détection est montée perpendiculairement au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n'obstrue le champ de visée du détecteur. La portée est limitée lorsque vous avancez directement vers l'applique. Contenu de la livraison (fig.3.1) – une applique – un détecteur – un bouchon borgne pour le détecteur – trois pièces d'écartement – un joint – trois caches enfichables Dimensions du produit L330 S (fig.3.2) Dimensions du produit L331 S (fig.3.3) Vue d'ensemble de l'appareil (fig.3.4) A Support mural B Boîtier de l'applique C Borne de raccord D Bouchon E Temporisation F Réglage du seuil de déclenchement G Réglage de programme Zone de détection (fig.3.5-3.7) Répartition de l’intensité lumineuse (fig.3.8) Répartition de l’intensité lumineuse (fig.3.9)

4. Branchement électrique

Schéma des connexions (fig.4.1) a) Mise en réseau isolée b) Mise en réseau de groupe Le câble secteur est composé d'un câble à 3 conduc- teurs: L = phase (généralement noir, marron ou gris) N = neutre (généralement bleu) PE = conducteur de terre (vert/jaune) K = ligne de communication (en option) En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. La phase (L) et le neutre (N) sont branchés au domino, la terre (PE) est isolée et placée simplement à côté. Important: Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les lignes et les raccorder en conséquence. Il est bien sûr possible de poser un interrupteur secteur sur le câble d'alimentation secteur permettant la mise en ou hors circuit de l'appareil. FR– 20 – Comportement du groupe Une mise en réseau de groupe interne à STEINEL des appliques L330 S et L331 S est possible via la ligne de communication (K). Il est possible de mettre jusqu'à 10luminaires en réseau. La longueur maximale de la ligne de communication ne doit pas dépasser 50m. La première applique d'un groupe qui détecte un mouvement « allume » l'ensemble du groupe. Si aucun autre mouvement n'est détecté dès que la temporisation est écoulée, la dernière applique d'un groupe «éteint» l'ensemble du groupe. Remarque: – Aucune tension ne doit être présente sur la ligne de communication. Ne pas commuter des charges externes ! – Au sein de la mise en réseau de groupe, tous les lu- minaires suivent leurs valeurs respectivement réglées par bouton de réglage. – Le même programme doit être réglé sur toutes les appliques. Il n'est pas possible de remplacer la source lumineuse de cette applique. S'il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer l'applique en entier.

• Contrôler l'absence de dommages sur toutes les pièces.

• Ne pas mettre le produit en service en cas de dommage.

• Lors du montage du luminaire à détection, veillez à ce qu'il soit fixé sans être soumis à des vibrations.

• Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements. Étapes de montage

• Couper l'alimentation électrique (fig. 4.1)

• Dévisser le boîtier de l'applique du châssis (fig.5.1).

• Marquer l'emplacement des trous (fig.5.2)

• Percer les trous, puis introduire les chevilles (fig.5.3)

• Montage en cas de câble d'alimentation encastré (fig.5.4)

• Montage en cas de câble d'alimentation en saillie (fig.5.5)

• Brancher les câbles de raccordement (fig.5.6)

• Mettre le joint en place (fig.5.7)

• Poser le boîtier de l'applique sur le support mural et serrer à bloc (fig.5.8)

• Mettre l'appareil sous tension (fig.5.8)

• Procéder aux réglages ➜ «6.Fonctions»

Réglages eectués en usine Réglage du programme: P1 Réglage du seuil de déclenchement: 1000lx Temporisation: 5secondes Après installation, l'applique à détection peut être mise en service. Les boutons destinés au réglage des programmes, du seuil de déclenchement et de la tem- porisation sont situés sur le détecteur amovible.

• Retirer le détecteur après avoir appuyé sur l'ergot d'encliquetage avec un tournevis plat (fig. 6.1) – L'applique à détection passe en marche forcée

• Procéder aux réglages avec un tournevis (fig.6.2) Programme standard P1(bouton de réglage 6.2/F) – Allumage en douceur / pas de balisage Qu'est-ce que l'allumage en douceur ? Le luminaire à détection est équipé d'une fonction d'allumage en douceur. Ceci signifie qu'au moment de l'allumage l'éclairage ne s'enclenche pas directement à sa puissance maximum, mais que sa clarté augmente en peu de temps pour atteindre 100%. De même, l'intensité de l'éclairage diminue lentement lors de la désactivation. Programme confort P2 – Allumage en douceur + balisage – Balisage allumé à partir de la valeur de luminosité de déclenchement programmée Qu’est-ce que le balisage ? Le balisage permet une marche forcée la nuit avec une puissance d’environ 10 %. Ce n'est que lorsqu'il se produit un mouvement dans la zone de détection que l'éclairage s'enclenche (pour la durée programmée) à la position d'éclairage à pleine puissance (100 %). L’applique commute ensuite à nouveau sur le balisage (env. 10 %). Programme économique confort P3 – Allumage en douceur + balisage jusqu’au milieu de la nuit – Balisage ALLUMÉ à partir de la valeur de luminosité de déclenchement programmée, réglée jusqu’au milieu de la nuit Comment fonctionne le programme économique confort L'applique à détection n'a pas d'horloge et identifie le milieu de la nuit uniquement au moyen de la durée des phases d'obscurité. C'est pourquoi il est important que l'applique à détection soit en permanence sous tension pendant cette période, afin qu'elle puisse fonctionner parfaitement. Pendant la première nuit (phase d’étalon- nage), le balisage est activé en permanence. Les valeurs sont enregistrées et restent conservées en cas de– 21 – panne de courant. Nous conseillons de ne pas couper la tension d'alimentation. Les valeurs sont déterminées sur plusieurs nuits, c'est pourquoi en cas de panne, il est nécessaire d'observer sur plusieurs nuits si le temps de coupure de l'applique à détection se modifie en direction du milieu de la nuit. Programme Nightmatic P4 – Allumage en douceur, pas de balisage, pas d’ana- lyse du mouvement – Allumage à 100% lorsque le niveau de luminosité est inférieur au seuil programmé Réglage du seuil de déclenchement (bouton de réglage 6.2/G) Le seuil de déclenchement souhaité peut être réglé en continu d'env. 2 à 1000lx. – Bouton de réglage positionné sur = fonctionne- ment diurne (indépendamment de la luminosité) – Bouton de réglage positionné sur = fonctionne- ment nocturne (env. 2lx) Pour régler la zone de détection en lumière du jour, il faut positionner le bouton de réglage sur (fonctionnement diurne). Temporisation (bouton de réglage 6.2/E) La durée d'éclairage souhaitée du luminaire est réglable d'environ 5s à 15min au maximum. La minuterie redémarre à chaque détection de mouvement avant la fin de cette durée. Fonction de marche forcée Si un interrupteur est installé sur le câble d'alimentation secteur, en plus de l'allumage et de l'extinction, on dispose des fonctions suivantes: Mode détection

1) Allumer la lumière (si l'applique est sur ARRÊT):

Actionner l'interrupteur 1×ARRÊT/MARCHE. L'applique reste allumée pendant la durée réglée.

2) Éteindre la lumière

(si l'applique est sur MARCHE): Actionner l'interrupteur 1×ARRÊT/MARCHE. L'applique s'éteint ou passe en mode détection. Mode marche forcée (fig.6.4)

1) Allumer la marche forcée:

Actionner l'interrupteur 2×ARRÊT/MARCHE. L'ap- plique est mise en marche forcée pendant 4heures (la LED rouge derrière la lentille est allumée). Elle repasse ensuite automatiquement en mode détection (LED rouge éteinte).

2) Éteindre la marche forcée:

Actionner l'interrupteur 1×ARRÊT/MARCHE. L'ap- plique s'éteint ou passe en mode détection. Important: Les commutation pour activer/désactiver la marche forcée, doivent être exécutées en l'espace de 0,2 à 1seconde. Ajustage de la zone de détection (fig. 6.5-6.9) La zone de détection peut être réduite en fonction des besoins. Les caches enfichables fournis permettent de masquer le nombre voulu de segments de lentille. Ceci permet d'éviter les déclenchements intempestifs provoqués par ex. par des voitures, des passants, etc. ou de cibler la surveillance des sources de danger. On peut casser les caches selon les découpages pré- vus dans le sens vertical. Ils sont ensuite simplement placés sur la lentille. L'applique peut être également utilisée sans détec- teur. Il faut, pour cela, remplacer le détecteur par le bouchon. (fig.6.3) Il est possible de monter un interrupteur secteur sur le câble d'alimentation secteur permettant d'allumer et d'éteindre l'applique.

7. Entretien et maintenance

Le produit ne nécessite aucun entretien. Si l'applique se salit, on la nettoiera avec un chion humide (ne pas utiliser de détergent). Important : il n’est pas possible de remplacer l’appareil.

Les appareils électriques, lesaccessoireset les embal- lages doivent êtresoumis à un recyclage respectueux de l'environnement. Ne jetez pas les appareils électriques avec les ordures ménagères ! Uniquement pour les pays de l'UE: Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareilsélectriques qui ne fonctionnent plus doiventêtrecollectés séparément des ordures ména- gères et doiventfairel'objetd'un recyclage écologique.

9. Garantie du fabricant

En tant qu’acheteur, vous disposez des droits prescrits par la loi à l’encontre du vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5ans sur le parfait état et le bon fonctionnement de votre produit à détec- FR– 22 – tion STEINEL Professional. Nous garantissons que ce produit ne présente pas de défauts matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des câbles ainsi que l’absence de vices pour tous les matériaux utilisés et leurs surfaces. Réclamation Si vous avez une réclamation à faire au sujet de votre produit, veuillez l’envoyer complet franco de port accompagné de la preuve d’achat originale qui doit comprendre la date de l’achat et la désignation du produit à votre revendeur. C’est pourquoi nous vous conseillons de conserver soigneusement votre preuve d’achat jusqu’à l’expi- ration de la période de garantie. STEINEL n’assume aucune responsabilité pour les frais et les risques de transport dans le cadre du renvoi du produit. Veuillez consulter notre site Internet www.steinel- professional.de/garantie pour de plus amples informations sur la manière de faire valoir un droit à une prestation de garantie. Si vous avez besoin d’avoir recours au service de garantie ou si vous avez une question au sujet de votre produit, vous pouvez nous appeler à tout moment au n° d’assistance téléphonique pour la clientèle

10. Caractéristiques techniques

Dimensions (H×l×P en mm) L330S : 270×253×109 L331S : 270×253×124 Tension du réseau 220-240V, 50/60Hz Flux lumineux L 330S : 815lm L 331S : 711lm Puissance absorbée (P

) 8,40 W Ecacité L 330S : 97 lm/W L 331S : 85 lm/W Mode veille (détecteur) (P

) 0,41W Température de couleur 3 000K (blanc chaud) Rendu des couleurs Ra = 82 Durée de vie moyenne de calcul L70B50 à 25°C: 60 000 h Uniformité des couleursSDCM Valeur initiale : 3 Répartition de l’intensité lumineuse LumEdit 201804261422_L330TestserieOhneThermoControlElektronikabde Polar Diagram

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L 330S L 331S Hauteur d’installation max. 2,50m Technique de détection Détecteur infrarouge passif Angle de détection 360° avec ouverture angulaire de 90° et protection au ras du mur Portée du détecteur tangentielle 7 m Temporisation 5s - 15min Réglage du seuil de déclenchement 2-1000lx Fonction Balisage 10% Réglage des programmes 4 programmes pratiques Marche forcée commutable 4 h Indice de protection IP 44 Classe de protection II Résistance aux chocs L 330S : IK 10 L 331S : IK 10 Température ambiante de -20 à +35 °C Classe d'efficacité énergétique Ce produit contient une source de classe d’efficacité énergétique « D ». FR– 24 –

11. Dysfonctionnements

Problème Cause Solution L'applique à détection n'est pas sous tension ■ Fusible sauté, appareil hors circuit, câble coupé ■ Court-circuit ■ Enclencher le fusible, le remplacer; mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de tension ■ Vérifier le branchement L'applique à détection ne s'allume pas ■ Pendant la journée, le réglage du seuil de déclenchement est en position nocturne ■ Interrupteur en position ARRÊT ■ Fusible sauté ■ Réglage incorrect de la zone de détection ■ Régler à nouveau ■ Allumer ■ Enclencher le fusible, le remplacer; éventuellement vérifier le branchement ■ Régler à nouveau L'applique à détection ne s'éteint pas ■ Mouvement continu dans la zone de détection ■ Le détecteur n'est pas encliqueté ■ L'applique à détection est dans la phase d'étalonnage (programme économique confort) ■ Contrôler la zone de détection, éventuellement la régler à nouveau ■ Encliqueter le détecteur en exerçant une légère pression ■ voir les remarques sur le programme économique confort Les LED ne s'éteignent pas comme souhaité aux environs de minuit ■ Une source lumineuse extérieure (par ex. un autre détecteur de mouvement ou un luminaire) rend l'applique à détection inactive ■ Isoler l'applique à détection et l'éclairage étranger, observer l'applique à détection pendant plusieurs jours. Elle a besoin de quelque temps pour s'ajuster à nouveau à la bonne valeur Les LED ne s'éteignent pas complètement ■ Sélection programme confort ■ Interrupteur de sélection des programmes sur 4 L'applique à détection s'allume de façon intempestive ■ Le vent agite des arbres et des arbustes dans la zone de détection ■ Détection de voitures passant sur la chaussée ■ Variations subites de la température dues aux intempéries (vent, pluie, neige) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes ■ Réglage de précision de la zone de détection par caches enfichables ■ Réglage de précision de la zone de détection par caches enfichables ■ Modifier la zone, monter l'appareil à un autre endroit Portée modifiée de l'applique à détection ■ Variations de la température ambiante ■ Réglage de précision de la zone de détection par caches enfichables– 25 –
