NAVODILA ZA UPORABO L 331 LED STEINEL

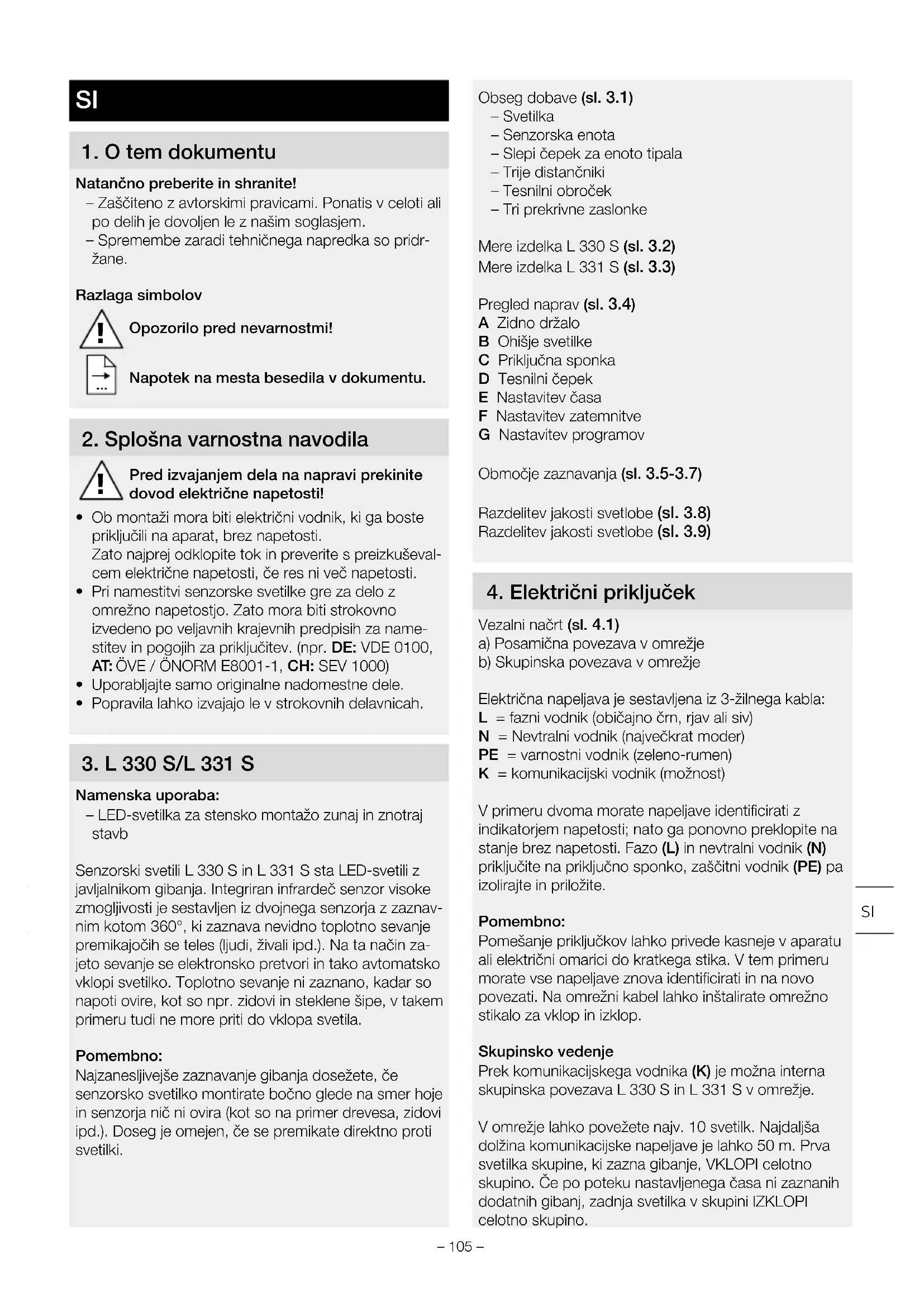

Natančno preberite in shranite! – Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem. – Spremembe zaradi tehničnega napredka so pridr- žane. Razlaga simbolov

2. Splošna varnostna navodila

• Ob montaži mora biti električni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševal- cem električne napetosti, če res ni več napetosti.

• Pri namestitvi senzorske svetilke gre za delo z omrežno napetostjo. Zato mora biti strokovno izvedeno po veljavnih krajevnih predpisih za name- stitev in pogojih za priključitev. (npr. DE: VDE0100, AT:ÖVE/ÖNORM E8001-1, CH: SEV1000)

• Uporabljajte samo originalne nadomestne dele.

• Popravila lahko izvajajo le v strokovnih delavnicah.

Namenska uporaba: – LED-svetilka za stensko montažo zunaj in znotraj stavb Senzorski svetili L330 S in L331 S sta LED-svetili z javljalnikom gibanja. Integriran infrardeč senzor visoke zmogljivosti je sestavljen iz dvojnega senzorja z zaznav- nim kotom 360°, ki zaznava nevidno toplotno sevanje premikajočih se teles (ljudi, živali ipd.). Na ta način za- jeto sevanje se elektronsko pretvori in tako avtomatsko vklopi svetilko. Toplotno sevanje ni zaznano, kadar so napoti ovire, kot so npr. zidovi in steklene šipe, v takem primeru tudi ne more priti do vklopa svetila. Pomembno: Najzanesljivejše zaznavanje gibanja dosežete, če senzorsko svetilko montirate bočno glede na smer hoje in senzorja nič ni ovira (kot so na primer drevesa, zidovi ipd.). Doseg je omejen, če se premikate direktno proti svetilki. Obseg dobave (sl.3.1) – Svetilka – Senzorska enota – Slepi čepek za enoto tipala – Trije distančniki – Tesnilni obroček – Tri prekrivne zaslonke Mere izdelka L330 S (sl.3.2) Mere izdelka L331 S (sl.3.3) Pregled naprav (sl.3.4) A Zidno držalo B Ohišje svetilke C Priključna sponka D Tesnilni čepek E Nastavitev časa F Nastavitev zatemnitve G Nastavitev programov Območje zaznavanja (sl.3.5-3.7) Razdelitev jakosti svetlobe (sl. 3.8) Razdelitev jakosti svetlobe (sl. 3.9)

4. Električni priključek

Vezalni načrt (sl.4.1) a) Posamična povezava v omrežje b) Skupinska povezava v omrežje Električna napeljava je sestavljena iz 3-žilnega kabla: L =fazni vodnik (običajno črn, rjav ali siv) N = Nevtralni vodnik (največkrat moder) PE = varnostni vodnik (zeleno-rumen) K = komunikacijski vodnik (možnost) V primeru dvoma morate napeljave identificirati z indikatorjem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Fazo (L) in nevtralni vodnik (N) priključite na priključno sponko, zaščitni vodnik (PE) pa izolirajte in priložite. Pomembno: Pomešanje priključkov lahko privede kasneje v aparatu ali električni omarici do kratkega stika. V tem primeru morate vse napeljave znova identificirati in na novo povezati. Na omrežni kabel lahko inštalirate omrežno stikalo za vklop in izklop. Skupinsko vedenje Prek komunikacijskega vodnika (K) je možna interna skupinska povezava L330 S in L331 S v omrežje. V omrežje lahko povežete najv. 10svetilk. Najdaljša dolžina komunikacijske napeljave je lahko 50m. Prva svetilka skupine, ki zazna gibanje, VKLOPI celotno skupino. Če po poteku nastavljenega časa ni zaznanih dodatnih gibanj, zadnja svetilka v skupini IZKLOPI celotno skupino. SI– 106 – Napotek: – Komunikacijska napeljava ne sme biti obremenjena z napetostjo. Ne priklopite zunanjih bremen! – Znotraj skupinskega omrežja sledijo vse svetilke svojim individualnim vrednostim, nastavljenim z nastavitvenim gumbom. – Pri vseh svetilih je treba nastaviti isti program. Vira svetlobe v tej svetilki ne morete zamenjati; če je treba zamenjati vir svetlobe (npr. ob koncu uporabne dobe), morate zamenjati celo svetilko.

• Poškodovanega izdelka ne uporabljajte.

• Ohišje svetilke odvijačite s šasije (sl.5.1)

Tovarniške nastavitve Nastavitev programa: P 1 Nastavitev zatemnitve: 1000luksov Nastavitev časa: 5sekund Po montaži lahko začnete senzorsko svetilko uporablja- ti. Na snemljivi senzorski enoti se nahajajo nastavitveni gumbi za nastavitev časa, osvetljenosti in programov.

• Senzor po aktiviranju zaskočnega zatiča odstranite s ploščatim izvijačem (sl. 6.1) – Pri tem svetilka preklopi na trajno osvetlitev.

• Izvedite nastavitve z izvijačem (sl.6.2) P1Standardni program (nastavljalni gumb 6.2/F) – Mehki vklop luči / brez osnovne osvetlitve Kaj je mehek vklop luči? Svetilka s senzorjem ima funkcijo mehkega vklopa luči. To, pomeni, da ob vklopu luč ne deluje ob maksimalni moči, temveč se svetlost v roku ene sekunde hitro in stalno povečuje do 100%. Prav tako svetilka ob izklo- pu počasi izgublja svetilno moč. P2 Enostavni program – Mehki vklop luči + osnovna osvetlitev – Osnovna osvetlitev vklopljena od nastavljene vred- nosti osvetlitve. Kaj je osnovna osvetlitev? Osnovna osvetlitev omogoča nočno trajno osvetlitev s pribl. 10 % močjo luči. Šele v primeru premikanja v območju zaznavanja se svetilka (za nastavljen čas) preklopi na maksimalno zmogljivost (100 %) svetenja. Po tem svetilka ponovno preklopi na osnovno osvetlitev (pribl. 10 %). P 3 Enostavni-varčevalni program: – Mehki vklop luči + osnovna osvetlitev do sredine noči – Osnovna osvetlitev vklopljena od nastavljene vred- nosti osvetlitve do sredine noči Kako deluje enostavni-varčevalni program? V senzorski svetilki ura ni integrirana. Sredina noči se določi samo s pomočjo dolžine temnih faz. Zaradi tega je za brezhibno delovanje nujno potrebno, da je senzorska svetilka med tem časom nenehno pod napetostjo. Med prvo nočjo (faza meritve) je osnovna osvetlitev v celoti aktivna. Vrednosti se shranijo varne pred izpadom mreže. Priporočamo, da v programu ne prekinjate napetosti. Vrednosti se izmerijo v več nočeh, zato je treba v primeru napak senzor opazovati več noči in ugotoviti, ali se izklopni čas senzorske svetilke proti polnoči spreminja. P4Program Nightmatic – Mehki vklop luči, brez osnovne osvetlitve, brez ovrednotenja gibanja – 100% vklop pri prenizki vrednosti svetlosti Nastavitev osvetljenosti (nastavljalni gumb 6.2/G) Želeno mejo vklopa senzorja lahko brezstopenjsko nastavite od približno 2 luksov do 1000luksov. – Nastavni gumb na = svetenje ob dnevni svetlobi (neodvisno od osvetljenosti) – Nastavni gumb na = delovanje ob zatemnitvi (pribl. 2 luksa) Za nastavitev območja zaznavanja pri dnevni svetlobi je gumb za reguliranje treba nastaviti na (delovanje ob dnevni svetlobi). Nastavitev časa (nastavljalni gumb6.2/E) Želeni čas svetlenja luči lahko brezstopenjsko nastavite od približno 5sek. do najv. 15min. Z vsakim zaznanim– 107 –gibanjem pred iztekom nastavljenega časa se ura postavi na začetek. Trajna osvetlitevV primeru namestitve stikala v omrežno napeljavo so ob funkcijah VKLOPA in IZKLOPA možne sledeče funkcije:Senzorsko delovanje1) Vklapljanje luči (kadar je svetilka IZKL):Stikalo 1×IZKL. in VKL.Luč ostane za nastavljen čas vklopljena.2) Izklapljanje luči (kadar je svetilka VKL):Stikalo 1×IZKL. in VKL.Svetilka ugasne oziroma preklopi v senzorsko delovanje.Stalna osvetlitev (sl.6.4)1) Nastavitev stalne osvetlitve:Stikalo 2×IZKLJ. in VKLJ. Luč bo za 4ure vklopljena na stalno osvetljavo (za lečo sveti rdeča LED dioda). Po tem se avtomatično spet preklopi v delovanje sen-zorja (rdeča LED se ugasne).2) Izklapljanje stalne osvetlitve:Stikalo 1×IZKL. in VKL. Svetilka ugasne oziroma preklopi v senzorsko delovanje.Pomembno:Stikalni postopki morajo biti izvedeni v območju od 0,2 do 1sekunde. Nastavljanje območja zaznavanja (sl.6.5-6.9)Območje zaznavanja lahko po potrebi omejite. Prilože-ne pokrivne ploščice lahko uporabite za pokritje poljub-nega števila segmentov leče. Tako so neustrezni vklopi zaradi avtomobilov, mimoidočih itn. izključena oziroma nevarna področja načrtovano nadzorovana. Pokrivne ploščice lahko v navpični smeri ločite vzdolž po vnaprej pripravljeni zarezi. Nato jih preprosto namestite na lečo.Svetilko lahko uporabljate tudi brez senzorja. V ta na-men zamenjajte senzorsko enoto s tesnilnim čepkom. (Sl.6.3)Svetilko lahko z omrežnim stikalom v dovodu omrežja vklopite in izklopite.

7. Vzdrževanje in nega

Izdelka ni treba vzdrževati. Če je svetilka umazana, jo očistite z vlažno krpo (brez čistil). Pomembno: Krmilna naprava ni zamenljiva.

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno predelavo.Električnih aparatov ne odstranjujte s hišnimi odpadki!Samo za države članice EU:V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

9. Garancija proizvajalca

Kot kupcu so vam na voljo zakonske garancijske pravice v skladu s 437. členom in naslednjimi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanj-šanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne ome-juje. Poleg zakonskega garancijskega obdobja vam da-jemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin. UveljavljanjeČe želite izdelek reklamirati, pošljite cel izdelek s plača-no poštnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali ne-posredno na naš naslov: VELEPRODAJA EP D.O.O., SREDNJE BITNJE 70, 4209 ŽABNICA. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.(Informacije o uveljavljanju garancijskega primera najde-te na naši spletni strani www.priporocam.siČe imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa 00386-40 856555. PROIZVAJALCA

10. Tehnični podatki

= 82 Srednja izmerjena življenjska doba L70B50 pri 25°C: 60.000 ur Barvna konsistencaSDCM Začetna vrednost: 3 Razdelitev jakostni svetlobe LumEdit 201804261422_L330TestserieOhneThermoControlElektronikabde Polar Diagram

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L 330S L 331S Najvišja višina montaže 2,50m Senzorska tehnika Pasivno infrardeče Kot zaznavanja 360° z izstopnim kotom 90° za zaščito proti gibanju pri tleh Doseg zaznavanja tangentno 7 m Nastavitev časa 5s - 15min Nastavitev zatemnitve 2-1.000luksov Funkcija osnovne osvetlitve 10% Nastavitev programov 4 praktični programi Trajna osvetlitev možnost vklopa 4 ure Vrsta zaščite IP 44 Razred zaščite II Odpornost na udarce L 330S: IK 10 L 331S: IK 10 Temperatura okolice -20 do +35°C Razred energetske učinkovitosti Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti "D"– 109 –

11. Motnje delovanja

Motnja Vzrok Pomoč Senzorska svetilka nima napetosti ■ Varovalka se je sprožila, ni vklopljena, povezava je prekinjena ■ Kratki stik ■ Vklopite, zamenjajte varovalko, vklopite omrežno stikalo; preverite vod z indikatorjem napetosti ■ Preverite priključke Senzorska svetilka se ne vklopi ■ pri dnevnem delovanju; nastavitev zatemnitve se nahaja na nočnem delovanju ■ Omrežno stikalo je IZKLOPLJENO ■ Varovalka se je sprožila ■ območje zaznavanja ni natančno nastavljeno ■ ponovno nastavite ■ Vklapljanje ■ Vklopite, zamenjajte varovalko, po potrebi preverite priključek ■ ponovno nastavite Senzorska svetilka se ne izklopi ■ stalno premikanje na področju zajemanja, ■ Senzorska enota se ni zaskočila ■ Senzorska svetilka je v fazi umerjanja (enostavni varčevalni program) ■ Preverite območje zaznavanja in ga po potrebi ponovno nastavite ■ Rahlo pritisnite senzorsko enoto, da se zaskoči ■ Glejte napotek za enostavni varčevalni program LED se ne izključijo takrat, ko je željeno, okoli polnoči ■ Zunanji vir svetlobe (na primer drug senzor gibanja ali svetilka) vklopi senzorsko svetilko v neaktivno stanje ■ Izolirajte senzorsko svetilko od tujega vira svetlobe, nato opazujte več dni Potrebovala bo nekaj časa, da se zopet nastavi na pravilno vrednost LED diode se ne izklopijo v celoti ■ Nastavljen je enostavni program ■ Stikalo za izbiro programa je na 4 Senzorska svetilka se nezaželeno vklopi ■ veter premika drevesa in grmovje na območju zaznavanja ■ senzor zaznava avtomobile na cesti ■ Nenadne spremembe temperature zaradi vremena (veter, dež, sneg) ali zraka iz ventilatorjev, odprtih oken ■ območje zajemanja natančno nastavite s prekrivnimi skodelicami ■ območje zajemanja natančno nastavite s prekrivnimi skodelicami ■ spremenite področje, prestavite mesto montaže Spremenjen doseg senzorske svetilke ■ drugačne okoliške temperature ■ območje zajemanja natančno nastavite s prekrivnimi skodelicami SI– 110 –
