BRUGSANVISNING L 331 LED STEINEL

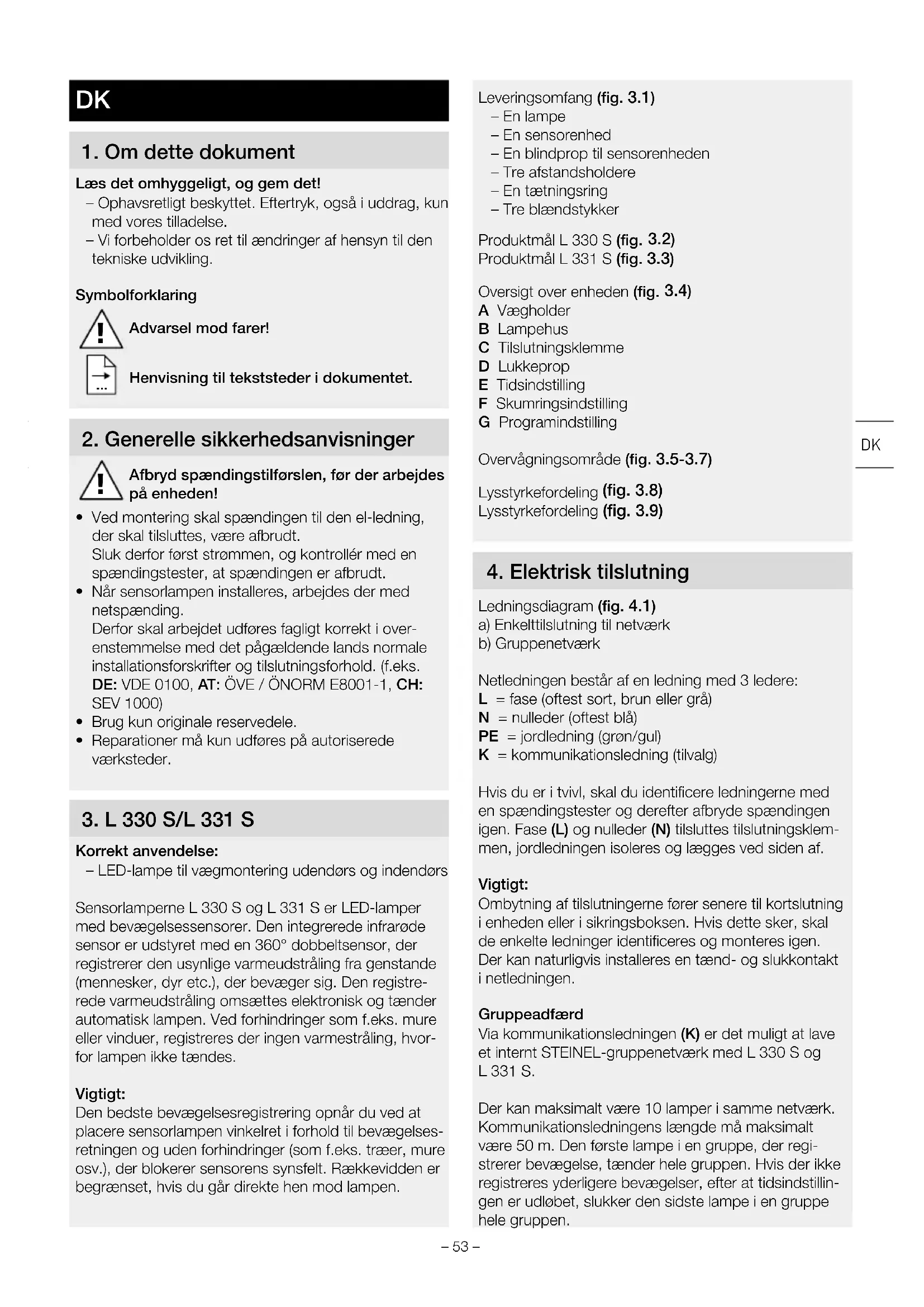

1. Om dette dokument

Læs det omhyggeligt, og gem det! – Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse. – Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling. Symbolforklaring

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.

• Når sensorlampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i over- enstemmelse med det pågældende lands normale installationsforskrifter og tilslutningsforhold. (f.eks. DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)

• Brug kun originale reservedele.

• Reparationer må kun udføres på autoriserede værksteder.

Korrekt anvendelse: – LED-lampe til vægmontering udendørs og indendørs Sensorlamperne L330 S og L331 S er LED-lamper med bevægelsessensorer. Den integrerede infrarøde sensor er udstyret med en 360° dobbeltsensor, der registrerer den usynlige varmeudstråling fra genstande (mennesker, dyr etc.), der bevæger sig. Den registre- rede varmeudstråling omsættes elektronisk og tænder automatisk lampen. Ved forhindringer som f.eks. mure eller vinduer, registreres der ingen varmestråling, hvor- for lampen ikke tændes. Vigtigt: Den bedste bevægelsesregistrering opnår du ved at placere sensorlampen vinkelret i forhold til bevægelses- retningen og uden forhindringer (som f.eks. træer, mure osv.), der blokerer sensorens synsfelt. Rækkevidden er begrænset, hvis du går direkte hen mod lampen. Leveringsomfang (fig.3.1) – En lampe – En sensorenhed – En blindprop til sensorenheden – Tre afstandsholdere – En tætningsring – Tre blændstykker Produktmål L330 S (fig. 3.2) Produktmål L331 S (fig.3.3) Oversigt over enheden (fig. 3.4) A Vægholder B Lampehus C Tilslutningsklemme D Lukkeprop E Tidsindstilling F Skumringsindstilling G Programindstilling Overvågningsområde (fig.3.5-3.7) Lysstyrkefordeling (fig.3.8) Lysstyrkefordeling (fig.3.9)

4. Elektrisk tilslutning

Ledningsdiagram (fig.4.1) a) Enkelttilslutning til netværk b) Gruppenetværk Netledningen består af en ledning med 3 ledere: L = fase (oftest sort, brun eller grå) N = nulleder (oftest blå) PE = jordledning (grøn/gul) K = kommunikationsledning (tilvalg) Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spændingen igen. Fase (L) og nulleder (N) tilsluttes tilslutningsklem- men, jordledningen isoleres og lægges ved siden af. Vigtigt: Ombytning af tilslutningerne fører senere til kortslutning i enheden eller i sikringsboksen. Hvis dette sker, skal de enkelte ledninger identificeres og monteres igen. Der kan naturligvis installeres en tænd- og slukkontakt i netledningen. Gruppeadfærd Via kommunikationsledningen (K) er det muligt at lave et internt STEINEL-gruppenetværk med L330 S og L331 S. Der kan maksimalt være 10lamper i samme netværk. Kommunikationsledningens længde må maksimalt være 50m. Den første lampe i en gruppe, der regi- strerer bevægelse, tænder hele gruppen. Hvis der ikke registreres yderligere bevægelser, efter at tidsindstillin- gen er udløbet, slukker den sidste lampe i en gruppe hele gruppen. DK– 54 – Bemærk: – Der må ikke sættes spænding til kommunikati- onsledningen. Der må ikke omskiftes eksterne belastninger! – I gruppenetværket følger alle lamper de værdier, som er indstillet individuelt med indstillingsknapperne. – Det samme program skal indstilles for alle lamper. Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes

• Er produktet beskadiget, må det ikke tages i brug.

• Sørg ved montering af sensorlampen for, at den fastgøres et sted uden vibrationer.

• Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistrering Monteringstrin

• Afbryd strømforsyningen (fig.4.1)

• Skru lampehuset af rammen (fig.5.1)

• Afmærk borehuller (fig.5.2)

• Bor huller, og sæt rawlplugs i (fig.5.3)

• Montering med skjult tilførselsledning (fig.5.4)

• Montering med synlig tilførselsledning (fig.5.5)

• Tilslut tilslutningskablet (fig.5.6)

• Sæt tætningsringen på (fig.5.7)

• Sæt lampehuset på vægbeslaget, og skru det fast (fig.5.8)

• Slå strømforsyningen til (fig.5.8)

• Fjern sensoren efter at have trykket palen ind med en almindelig skruetrækker (fig. 6.1) – Sensorlampen skifter til permanent belysning

• Foretag indstillinger med en skruetrækker (fig.6.2) P1standardprogram (knap6.2/F) – Soft-lysstart / intet grundlys Hvad er soft-lysstart? Sensorlampen har en soft-lysstart-funktion. Det bety- der, at lyset ved tilkobling ikke med det samme skifter om på maksimal eekt, men derimod langsomt regule- rer lysstyrken op til 100% inden for kort tid. På samme måde reguleres lyset langsomt ned, når det slukkes. P2 komfortprogram: – Soft-lysstart + grundlys – Grundlys TÆNDT fra den indstillede skumringsværdi Hvad er grundlys? Grundlys giver mulighed for permanent belysning om natten med en lyseekt på ca. 10 %. Først ved bevæ- gelse i overvågningsområdet skifter lyset (i det indstillede tidsrum) til den maksimale lysstyrke (100%). Derefter skifter lampen igen til grundlys (ca. 10 %). P3 komfort-spareprogram – Soft-lysstart + grundlys til midt på natten – Grundlys TÆNDT fra den indstillede skumringsværdi til midt på natten Hvordan fungerer komfort-spareprogrammet? Sensorlampen er ikke forsynet med et ur, midnat beregnes således kun på baggrund af mørkeperioder- nes længde. For at sensorlampen kan fungere fejlfrit, er det derfor vigtigt, at dens spændingsforsyning ikke afbrydes i denne periode. Den første nat (i målefasen) er grundlyset fuldt aktivt. Værdierne gemmes, så de ikke går tabt ved strømsvigt. Vi anbefaler, at spændingen ikke afbrydes, mens programmet er i gang. Værdierne måles over flere nætter. I tilfælde af evt. fejlfunktion bør man derfor over flere nætter holde øje med, om sluk- ningstiden for sensorlampen ændres hen mod midnat. P4Nightmatic-program – Soft-lysstart, intet grundlys, ingen bevægelsesana- lyse – Lyset tændes 100%, hvis lysstyrkeværdien under- skrides Skumringsindstilling (knap6.2/G) Den ønskede reaktionstærskel kan indstilles trinløst fra ca. 2 til 1000lux. – Indstillingsknap indstillet til = dagslystilstand (lysstyrkeuafhængig) – Indstillingsknap indstillet til = skumringstilstand (ca. 2 lux) For indstilling af overvågningsområdet ved dagsmodus skal indstillingsknappen stilles på (dagsmodus). Tidsindstilling (knap6.2/E) Den ønskede lysperiode for lampen kan indstilles trinløst fra ca.5sekunder til maks. 15minutter. Enhver bevægelse, som registreres, inden denne tid er udlø- bet, starter atter tidstælleren.– 55 –Funktionen permanent belysningHvis der monteres en tænd-/slukkontakt i netledningen, er følgende funktioner mulige foruden tænd og sluk:Sensordrift1) Tænd lyset (hvis lampen er slukket):Sluk og tænd 1×for kontakten.Lampen er tændt i den indstillede tid.2) Sluk lyset (hvis lampen er tændt):Sluk og tænd 1×for kontakten.Lampen slukker eller skifter til sensorstyring.Permanent lys (fig.6.4)1) Tænd permanent belysning:Sluk og tænd 2×for kontakten. Lampen indstilles på permanent belysning i 4timer (rød LED lyser bag linsen). Derefter skifter den automatisk til sensorstyring (rød LED slukket).2) Sluk permanent belysning:Sluk og tænd 1×for kontakten. Lampen slukker eller skifter til sensorstyring.Vigtigt:Tænd og sluk skal udføres inden for 0,2 til 1sekund. Justering af overvågningsområde (fig.6.5-6.9)Overvågningsområdet kan begrænses alt efter behov. De vedlagte afdækninger kan anvendes til tildækning af et vilkårligt antal linsesegmenter. På den måde kan man udelukke fejltænding på grund af f.eks. biler, for-bipasserende osv. samt overvåge farezoner målrettet. Afdækningerne kan afrives langs de lodrette perforerin-ger. Herefter sættes de ganske enkelt på linsen.Lampen kan også anvendes uden sensor. Du udskifter blot sensorenheden med blindproppen (fig.6.3).Lampen kan tændes og slukkes med en netafbryder i nettilledningen.

7. Vedligeholdelse og pleje

Produktet er vedligeholdelsesfrit. Lampen kan i tilfælde af tilsmudsning rengøres med en fugtig klud (uden rengøringsmiddel). Vigtigt: Transformeren kan ikke udskiftes.

Elapparater, tilbehør og emballage skal bortskaes til miljøvenlig genvinding. Smid ikke elapparater ud sammen med husholdningsaaldet!Kun for EU-lande:I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater ind-samles separat og bortskaes til miljøvenlig genvinding.

Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garan-tierklæring. Vi giver 5års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensortekno-logi-produkt. Vi garanterer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske komponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler. Fremsættelse af kravHvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Roliba A/S, Reklamationsafdelingen, Hvidkærvej 52, DK-5250Odense SV. Vi anbefaler, at du opbeva-rer din købsdokumentation sikkert, indtil garantiperio-den er udløbet. Roliba A/S hæfter ikke for transportom-kostninger og risici under returneringen af produktet.Du finder informationer om gennemførelse af et garanti-krav på vores hjemmeside www.roliba.dkHvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf. (+45) 6593 0357. PRODUCENT

Fejl Årsag Afhjælpning Sensorlampen får ingen spænding ■ Sikring udløst, ikke slået til, ledning afbrudt ■ Kortslutning ■ Slå sikring til, udskift, tænd tænd/ sluk-kontakt, kontrollér ledning med en spændingstester ■ Kontrollér tilslutninger Sensorlampen tænder ikke ■ Ved brug i dagslys, skumringsindstilling er indstillet på nattilstand ■ Nettilslutning slukket ■ Sikring udløst ■ Overvågningsområdet er ikke indstillet korrekt ■ Indstil på ny ■ Tænd ■ Slå sikring til, udskift, kontrollér evt. tilslutning ■ Justér igen Sensorlampen slukker ikke ■ Konstant bevægelse i overvågningsområdet ■ Sensorenheden er ikke gået i hak ■ Sensorlampen er i målefasen (komfort-spareprogram) ■ Kontrollér området og juster eventuelt påny ■ Tryk forsigtigt på sensorenheden, så den går i hak ■ Se henvisning til komfort- spareprogrammet LED'erne slukkes ikke som ønsket ca. ved midnat ■ Ekstern lyskilde (f.eks. anden bevægelsessensor eller -lampe) deaktiverer sensorlampen ■ Afskærm sensorlampen mod fremmed lys, og hold derefter øje med sensorlampen i flere dage. Det tager noget tid, før den igen har indstillet sig på den rigtige værdi LED'erne slukker ikke helt ■ Komfortprogram valgt ■ Indstil programvælgeren på 4 Sensorlampen tænder utilsigtet ■ Vinden får træer og buske i overvågningsområdet til at bevæge sig ■ Registrering af biler på gaden ■ Pludselig temperaturændring på grund af vejret (vind, regn, sne) eller luft fra ventilatorer eller åbne vinduer ■ Indstil føleområdet nøjagtigt med blændstykker ■ Indstil føleområdet nøjagtigt med blændstykker ■ Området udskiftes, monteringsstedet flyttes Sensorlampen har ændret rækkevidde ■ Anden omgivelsestemperatur ■ Indstil føleområdet nøjagtigt med blændstykker DK– 58 –

Henvisning til tekststeder i dokumentet.
