РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BS 14.4 Li METABO

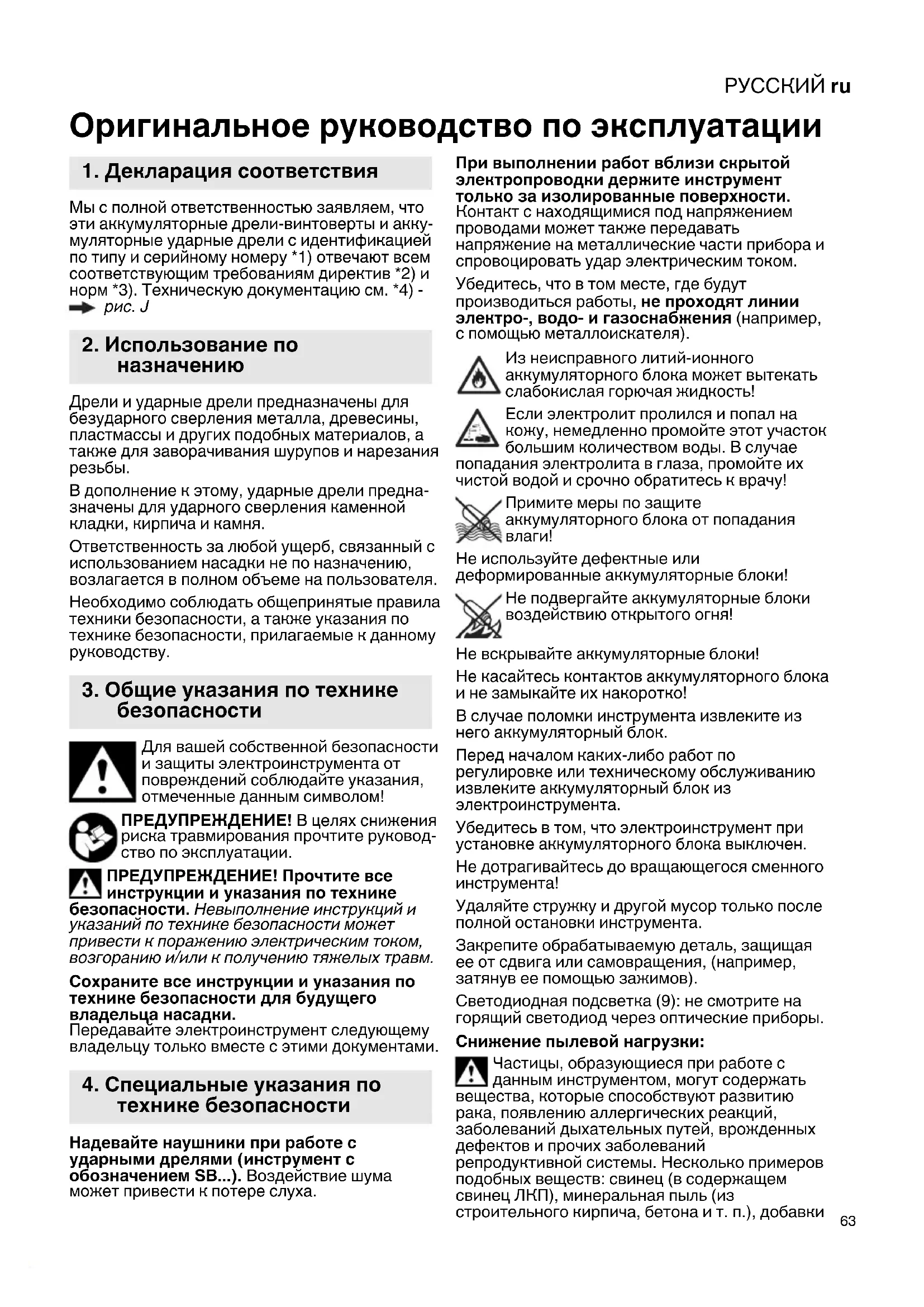

Мы с полной ответственностью заявляем, что эти аккумуляторные дрели-винтоверты и акку- муляторные ударные дрели с идентификацией по типу и серийному номеру *1) отвечают всем соответствующим требованиям директив *2) и норм *3). Техническую документацию см. *4) - рис. J Дрели и ударные дрели предназначены для безударного сверления металла, древесины, пластмассы и других подобных материалов, а также для заворачивания шурупов и нарезания

В дополнение к этому, ударные дрели предна- значены для ударного сверления каменной кладки, кирпича и камня. Ответственность за любой ущерб, связанный с использованием насадки не по назначению, возлагается в полном объеме на пользователя. Необходимо соблюдать общепринятые правила техники безопасности, а также указания по технике безопасности, прилагаемые к данному руководству. Для вашей собственной безопасности и защиты электроинструмента от повреждений соблюдайте указания, отмеченные данным символом! ПРЕДУПРЕЖДЕНИЕ! В целях снижения риска травмирования прочтите руковод- ство по эксплуатации. ПРЕДУПРЕЖДЕНИЕ! Прочтите все инструкции и указания по технике безопасности. Невыполнение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возгоранию и/или к получению тяжелых травм. Сохраните все инструкции и указания по технике безопасности для будущего владельца насадки. Передавайте электроинструмент следующему владельцу только вместе с этими документами. Надевайте наушники при работе с ударными дрелями (инструмент с обозначением SB...). Воздействие шума может привести к потере слуха. При выполнении работ вблизи скрытой электропроводки держите инструмент только за изолированные поверхности. Контакт с находящимися под напряжением проводами может также передавать напряжение на металлические части прибора и спровоцировать удар электрическим током. Убедитесь, что в том месте, где будут производиться работы, не проходят линии электро-, водо- и газоснабжения (например, с помощью металлоискателя). Из неисправного литий-ионного аккумуляторного блока может вытекать слабокислая горючая жидкость! Если электролит пролился и попал на кожу, немедленно промойте этот участок большим количеством воды. В случае попадания электролита в глаза, промойте их чистой водой и срочно обратитесь к врачу! Примите меры по защите аккумуляторного блока от попадания

Не используйте дефектные или деформированные аккумуляторные блоки! Не подвергайте аккумуляторные блоки воздействию открытого огня! Не вскрывайте аккумуляторные блоки! Не касайтесь контактов аккумуляторного блока и не замыкайте их накоротко! В случае поломки инструмента извлеките из него аккумуляторный блок. Перед началом каких-либо работ по регулировке или техническому обслуживанию извлеките аккумуляторный блок из электроинструмента. Убедитесь в том, что электроинструмент при установке аккумуляторного блока выключен. Не дотрагивайтесь до вращающегося сменного инструмента! Удаляйте стружку и другой мусор только после полной остановки инструмента. Закрепите обрабатываемую деталь, защищая ее от сдвига или самовращения, (например, затянув ее помощью зажимов). Светодиодная подсветка (9): не смотрите на горящий светодиод через оптические приборы. Снижение пылевой нагрузки: Частицы, образующиеся при работе с данным инструментом, могут содержать вещества, которые способствуют развитию рака, появлению аллергических реакций, заболеваний дыхательных путей, врожденных дефектов и прочих заболеваний репродуктивной системы. Несколько примеров подобных веществ: свинец (в содержащем свинец ЛКП), минеральная пыль (из строительного кирпича, бетона и т. п.), добавки Оригинальное руководство по эксплуатации

1. Декларация соответствия

3. Общие указания по технике

4. Специальные указания по

технике безопасностиРУССКИЙru

для обработки древесины (соль хромовой кислоты, средства защиты древесины), некоторые виды древесины (например, пыль от дуба или бука), металлы, асбест. Степень риска зависит от продолжительности воздействия этих веществ на пользователя или находящихся вблизи людей. Не допускайте попадания частиц обрабатываемого материала в организм. Для уменьшения вредного воздействия этих веществ: обеспечьте хорошую вентиляцию рабочего места и носите подходящие средства защиты, например, респираторы, которые способны отфильтровывать микроскопические

Соблюдайте директивы, распространяющиеся на обрабатываемый материал, персонал, вариант применения и место проведения работ (например, положение об охране труда, утилизации). Обеспечьте удаление образующихся частиц, не допускайте образования отложений в окружающем пространстве. Для специальных работ используйте подходящую оснастку. Это позволит сократить количество частиц, неконтролируемо выбрасываемых в окружающую среду. Используйте подходящее вытяжное устройство. Уменьшить пылевую нагрузку вам помогут следующие меры: - не направляйте выходящие из инструмента частицы и отработанный воздух на себя, находящихся рядом людей или скопления

- используйте вытяжное устройство и/или воздухоочиститель; - хорошо проветривайте рабочее место и содержите его в чистоте с помощью пылесоса. Подметание или выдувание только поднимает пыль в воздух. - Обрабатывайте пылесосом или стирайте защитную одежду. Не продувайте одежду воздухом, не выбивайте и не сметайте с нее

Транспортировка литий-ионных аккумуляторных блоков Транспортировка литий-ионных аккумуляторных блоков подпадает под действие Правил перевозки опасных грузов (UN 3480 и UN 3481). При отправке литий- ионных аккумуляторных блоков уточните действующие предписания. При необходимости проконсультируйтесь со своей транспортной компанией. Сертифицированную упаковку можно приобрести в фирме Metabo. Транспортировка аккумуляторных блоков возможна только в том случае, если корпус не поврежден и из него не вытекает жидкость. Для отправки аккумуляторного блока выньте его из инструмента. Примите меры для исключения короткого замыкания контактов (например, изолируйте клейкой лентой). Рисунки расположены в начале руководства по эксплуатации. Пояснения к используемым символам: Направление движения

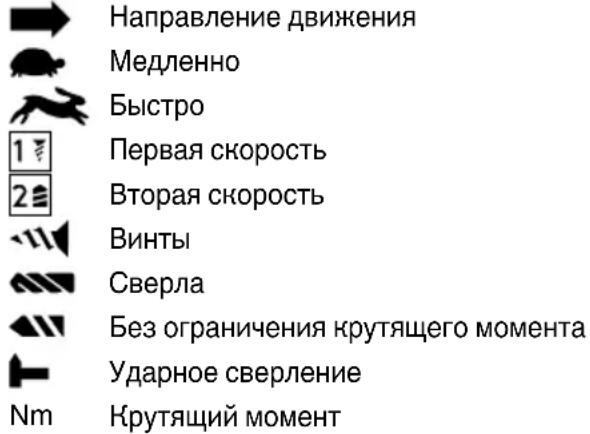

Первая скорость Вторая скорость

Без ограничения крутящего момента Ударное сверление Крутящий момент Рис. A 1 Быстрозажимной сверлильный патрон 2 Гильза (крутящий момент, сверление, ударное сверление)* 3 П ереключатель скорости (1-я/2-я) 4 Переключатель направления вращения (регулировка направления вращения, блокировка для транспортировки) – с обеих сторон инструмента 5 К нопка разблокировки аккумуляторного

6 Кнопка индикации ёмкости 7 Сигнальный индикатор ёмкости

Аккумуляторный блок 9 Светодиод 10 Нажимной переключатель

• в зависимости от комплектации

7.1 Аккумуляторный блок, сигнальный

индикатор ёмкости Рис. B Перед использованием зарядите аккумуля- торный блок. При снижении мощности зарядите аккумуля- торный блок. Оптимальная температура хранения состав- ляет 10–30 °C.

7.2 Снятие, установка аккумуляторного

7.3 Регулировка направления вращения,

установка блокировки для транспор- тировки (блокировка включения) Рис. D

7.4 Выбор скорости Рис. E

Устанавливайте переключатель (3) в нужное положение только при неработа- ющем электродвигателе!

7.5 Ограничение крутящего момента,

сверление, ударное сверление Рис. F

7.6 Включение/выключение, регулировка

частоты вращения Рис. A Включение, частота вращения: нажмите на переключатель (10). Нажатием на пере- ключатель можно изменять частоту

Выключение: отпустите нажимной переключа- тель (10). Примечание: звук при выклю- чении обусловлен конструктивными особенностями (механизм быстрого оста- нова) и не влияет на работу инструмента и срок его службы.

7.7 Быстрозажимной патрон Рис. G

Инструмент с хвостовиком из мягкого материла необходимо подтягивать после непродолжи- тельного времени сверления. Примечание к электроинструментам с обозначением SB...

1. Потрескивание, которое может быть

слышно после открытия патрона (обуслов- лено конструкцией), устраняется враще- нием гильзы в противоположном направ-

2. Закрепление инструмента:

Вращайте гильзу (1) в направлении «GRIP, ZU» до момента преодоления ощутимого механического сопротивления. Внимание! Рабочий инструмент в данный момент еще не зажат! Продолжайте вращение с усилием (при этом должны быть слышны щелчки) до упора — только теперь инструмент зажат надежно. Очистка: Поверните электроинструмент вертикально быстрозажимным патроном вниз и вращайте гильзу до конца в направлении «GRIP, ZU», а затем до конца в направлении «AUF, RELEASE». Накопившаяся пыль выпадет из быстрозажимного патрона.

7.8 Отвинчивание сверлильного патрона

Рис. H Установка выполняется в обратной последова-

Многофункциональная система контроля электроинструмента Если происходит автоматическое выклю- чение электроинструмента, это означает, что электронный блок активизировал режим самозащиты. Подаётся предупреждающий сигнал (продолжительный звуковой сигнал). Он прекращается макс. через 30 секунд или после отпускания переключателя (10). Несмотря на наличие данной защитной функции, при выполнении определенных работ возможна перегрузка электроинстру- мента и, как следствие, его повреждение. Причины и способы устранения неисправ-

1. Аккумуляторный блок почти разряжен

Рис. A, B (электронный блок защищает аккумулятор от повреждения вследствие глубокого разряда). Если светодиод мигает (9), аккумуляторный блок почти разрядился. Нажмите кнопку (6)и по светодиодам (9) проверьте степень заряда. Если аккумуляторный блок почти разрядился, необходимо снова зарядить

2. При длительной перегрузке электроинстру-

мента срабатывает тепловая защита. Подождите, пока электроинструмент или аккумуляторный блок не остынут.

в случае перегрева аккумулятор- ного блока его охлаждение можно ускорить, используя зарядное устройство «AIR COOLED».

электроинструмент охлаждается быстрее в режиме холостого хода.

3. При слишком высокой силе тока (как,

например, в случае продолжительной блоки- ровки) электроинструмент отключается. Выключите электроинструмент нажимным переключателем (10). После этого продол- жайте работу в нормальном режиме. Избегайте блокировки в дальнейшем. Используйте только оригинальные аккумуляторные блоки и принадлежности Metabo. Полный ассортимент принадлежностей см. на сайте www.metabo.com или в каталоге. К ремонту электроинструмента допуска- ются только квалифицированные специа- листы-электрики! Для ремонта электроинструмента Metabo обра- щайтесь в региональное представительство Metabo. Адреса см. на сайте www.metabo.com. Списки запчастей можно скачать на www.metabo.com. Выполняйте национальные правила утили- зации и переработки отслужившего электроин- струмента, упаковки и принадлежностей.

8. Устранение неисправностей

11. Защита окружающей средыРУССКИЙru

Не утилизируйте аккумуляторные блоки вместе с бытовыми отходами! Сдавайте неисправные или отслужившие аккумуляторные блоки дилеру фирмы Metabo! Не выбрасывайте аккумуляторные блоки в

Позаботьтесь о защите окружающей среды: не выбрасывайте электроинстру- менты и аккумуляторные блоки вместе с бытовым мусором. Выполняйте национальные правила утилизации по раздельной утилизации и переработке отслуживших электроинстру- ментов, упаковки и принадлежностей. Прежде чем произвести утилизацию аккумуля- торного блока, разрядите его в электроинстру- менте. Примите меры во избежание короткого замыкания контактов (например, изолируйте клейкой лентой). Рис. I. Возможны изменения в связи с усовершенствованием изделия. U = напряжение аккумуляторного блока

= частота вращения без нагрузки Момент затяжки при заворачивании шурупов:

= легкое завинчивание (древесина)

= тяжелое завинчивание (металл)

= регулируемый момент затяжки Макс. диаметр сверла:

2 max = по мягкой древесине

3 max = по бетону s = максимальная частота ударов m = масса (с самым лёгким аккумуля- торным блоком) G = резьба шпинделя

max = диапазон зажима сверлильного

Результаты измерений получены в соответ- ствии со стандартом EN 62841. Постоянный ток На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами. Значения шума и вибрации Эти значения позволяют оценивать и срав- нивать шум и вибрацию, создаваемые при работе различных электроинструментов. В зависимости от условий эксплуатации, состо- яния электроинструмента или рабочих (сменных) инструментов фактическая нагрузка может быть выше или ниже. При определении примерного уровня шума и вибрации учиты- вайте перерывы в работе и фазы работы с пони- женной (шумовой) нагрузкой. Определите перечень организационных мер по защите пользователя с учетом тех или иных значений шума и вибрации. Суммарное значение вибрации

сумма трех направлений) рассчитывается в соответствии со стандартом EN 62841:

h, ID = значение вибрации (ударное сверление в бетоне)

h, D = значение вибрации (сверление в металле)

h, S = значение вибрации (завинчивание

Уровень шума по методу A

= уровень звукового давления

= уровень звуковой мощности

= коэффициент погрешности (уровень

Во время работы уровень шума может превы- шать 80 дБ(A). Надевайте защитные наушники! EAC-Text Информация для покупателя: Сертификат соответствия: № ТС RU C-DE.БЛ08.В.00990, срок действия с

24.11.2017 по 23.11.2022 г., выдан органом по

сертификации продукции «ИВАНОВО-СЕРТИ- ФИКАТ» ООО «Ивановский Фонд Сертифи- кации»; Адрес(юр. и факт.): 153032, Российская Федерация, Ивановская обл., г. Иваново, ул. Станкостроителей, д. 1; тел. (4932)77-34-67; факс (4932)77-34-67; E-mail: ivfs@mail.ru; Атте- стат аккредитации № RA.RU.11БЛ08 от

24.03.16 г., выдан Федеральной службой по

аккредитации Страна изготовления: Китай Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: +7 495 980 78 41 Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1 я цифра обозначает год, например «4» обозначает, что изделие произ- ведено в 2014 году. 2 я и 3 я цифры обозначают номер месяца в году производства, например «05» - май Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предва- рительной проверки (дату изготовления см. На

акумуляторного блока мал. C
