INSTRUKCJA OBSŁUGI BS 14.4 Li METABO

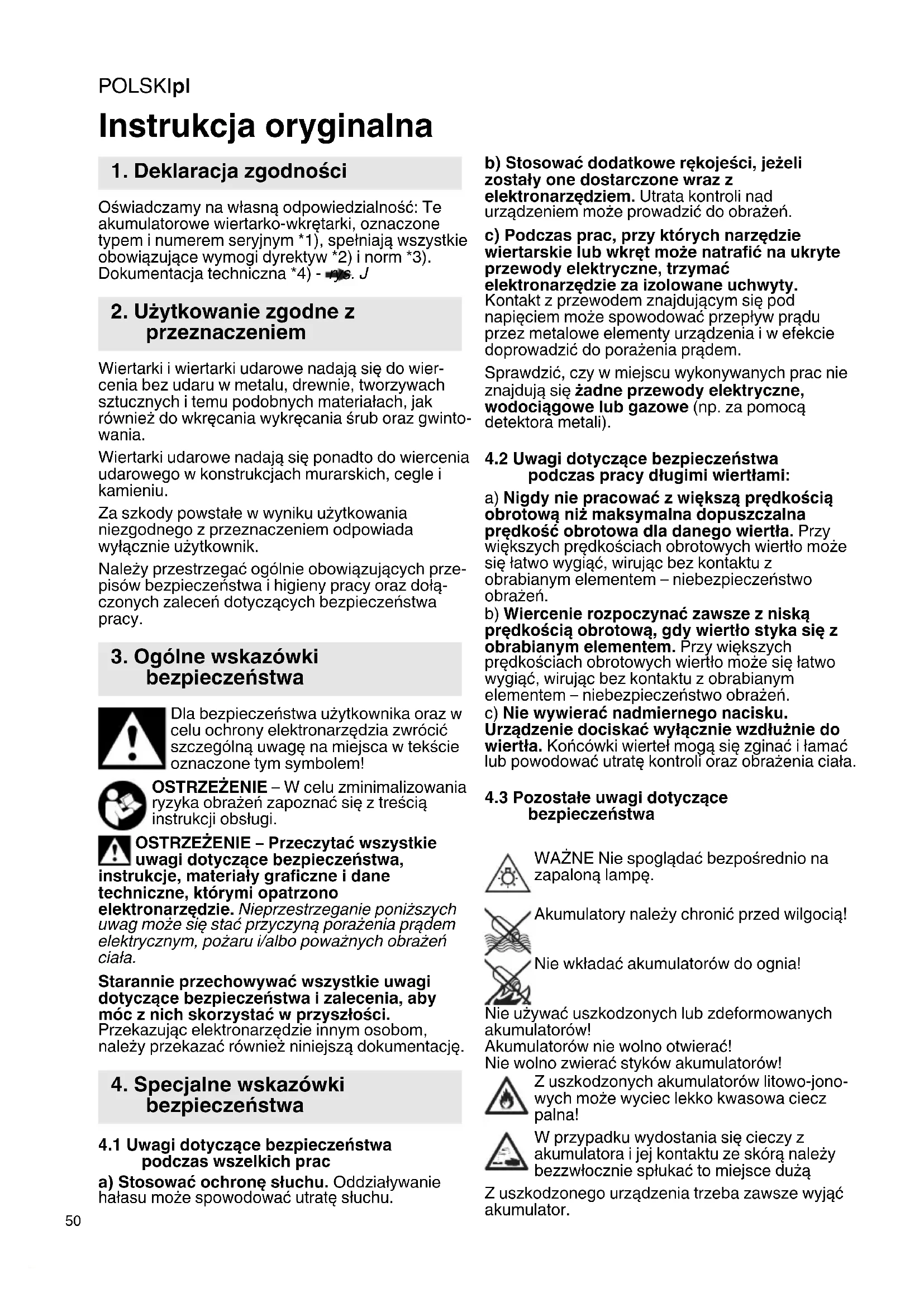

Oświadczamy na własną odpowiedzialność: Te akumulatorowe wiertarko-wkrętarki, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - rys. J Wiertarki i wiertarki udarowe nadają się do wier- cenia bez udaru w metalu, drewnie, tworzywach sztucznych i temu podobnych materiałach, jak również do wkręcania wykręcania śrub oraz gwinto- wania. Wiertarki udarowe nadają się ponadto do wiercenia udarowego w konstrukcjach murarskich, cegle i kamieniu. Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik. Należy przestrzegać ogólnie obowiązujących prze- pisów bezpieczeństwa i higieny pracy oraz dołą- czonych zaleceń dotyczących bezpieczeństwa pracy. Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwrócić szczególną uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi. OSTRZEŻENIE – Przeczytać wszystkie uwagi dotyczące bezpieczeństwa, instrukcje, materiały graficzne i dane techniczne, którymi opatrzono elektronarzędzie. Nieprzestrzeganie poniższych uwag może się stać przyczyną porażenia prądem elektrycznym, pożaru i/albo poważnych obrażeń ciała. Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości. Przekazując elektronarzędzie innym osobom, należy przekazać również niniejszą dokumentację.

4.1 Uwagi dotyczące bezpieczeństwa

podczas wszelkich prac a) Stosować ochronę słuchu. Oddziaływanie hałasu może spowodować utratę słuchu. b) Stosować dodatkowe rękojeści, jeżeli zostały one dostarczone wraz z elektronarzędziem. Utrata kontroli nad urządzeniem może prowadzić do obrażeń. c) Podczas prac, przy których narzędzie wiertarskie lub wkręt może natrafić na ukryte przewody elektryczne, trzymać elektronarzędzie za izolowane uchwyty. Kontakt z przewodem znajdującym się pod napięciem może spowodować przepływ prądu przez metalowe elementy urządzenia i w efekcie doprowadzić do porażenia prądem. Sprawdzić, czy w miejscu wykonywanych prac nie znajdują się żadne przewody elektryczne, wodociągowe lub gazowe (np. za pomocą detektora metali).

4.2 Uwagi dotyczące bezpieczeństwa

podczas pracy długimi wiertłami: a) Nigdy nie pracować z większą prędkością obrotową niż maksymalna dopuszczalna prędkość obrotowa dla danego wiertła. Przy większych prędkościach obrotowych wiertło może się łatwo wygiąć, wirując bez kontaktu z obrabianym elementem – niebezpieczeństwo obrażeń. b) Wiercenie rozpoczynać zawsze z niską prędkością obrotową, gdy wiertło styka się z obrabianym elementem. Przy większych prędkościach obrotowych wiertło może się łatwo wygiąć, wirując bez kontaktu z obrabianym elementem – niebezpieczeństwo obrażeń. c) Nie wywierać nadmiernego nacisku. Urządzenie dociskać wyłącznie wzdłużnie do wiertła. Końcówki wierteł mogą się zginać i łamać lub powodować utratę kontroli oraz obrażenia ciała.

4.3 Pozostałe uwagi dotyczące

bezpieczeństwa WAŻNE Nie spoglądać bezpośrednio na zapaloną lampę. Akumulatory należy chronić przed wilgocią! Nie wkładać akumulatorów do ognia! Nie używać uszkodzonych lub zdeformowanych akumulatorów! Akumulatorów nie wolno otwierać! Nie wolno zwierać styków akumulatorów! Z uszkodzonych akumulatorów litowo-jono- wych może wyciec lekko kwasowa ciecz palna! W przypadku wydostania się cieczy z akumulatora i jej kontaktu ze skórą należy bezzwłocznie spłukać to miejsce dużą Z uszkodzonego urządzenia trzeba zawsze wyjąć akumulator. Instrukcja oryginalna

1. Deklaracja zgodności

2. Użytkowanie zgodne z

4. Specjalne wskazówki

bezpieczeństwaPOLSKI pl

ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu należy przepłukać je czystą wodą i bezzwłocznie udać się do lekarza! Przed przystąpieniem do wprowadzania jakichkol- wiek ustawień, przezbrajania, konserwacji lub czyszczenia należy wyjąć akumulator z urządzenia. Upewnić się, że podczas wkładania akumulatorów urządzenie jest wyłączone. Nie wolno dotykać obracającego się narzędzia! Wióry i podobne zanieczyszczenia usuwać wyłącznie przy wyłączonym urządzeniu. Zabezpieczyć obrabiany element przed przesunięciem lub obróceniem (na przykład poprzez zamocowanie w ściskach stolarskich). Oświetlenie LED (10): nie patrzeć bezpośrednio na światło diody LED za pomocą przyrządów optycznych. Redukcja zapylenia: OSTRZEŻENIE – Niektóre rodzaje pyłów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład: - ołów z jastrychów na bazie ołowiu, - pył mineralny z cegieł, cement i inne wyroby murarskie, oraz - arsen i chrom zawarty w drewnie poddawanym obróbce chemicznej. Ryzyko narażenia jest uzależnione od częstotliwości wykonywania takich prac. Aby zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości. Powyższe informacje odnoszą się również do pyłów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu. Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów BHP, utylizacji). Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu. Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia. Używać odpowiedniej instalacji do odsysania pyłu. W celu zminimalizowania zagrożenia pyłem: - Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył. - Używać systemów odpylania i/lub oczyszczaczy powietrza. - Zapewnić dobrą wentylację miejsca pracy oraz jego czystość dzięki stosowaniu wyciągu powietrza. Zamiatanie i nadmuch powodują wzbijanie pyłu. - Odzież ochronną odkurzać lub prać. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką. Transport akumulatorów litowo-jonowych: Warunki przesyłania akumulatorów litowo- jonowych regulują przepisy dotyczące towarów niebezpiecznych (UN 3480 i UN 3481). W przypadku wysyłki akumulatorów litowo-jonowych zapoznać się z aktualnie obowiązującymi przepisami. W razie potrzeby zasięgnąć informacji w firmie transportowej. Certyfikowane opakowania są dostępne w Metabo. Akumulatory wolno wysyłać, tylko jeżeli ich obudowa jest nieuszkodzona i z wnętrza nie wydostaje się płyn. Przed wysyłką wyjąć akumulator z urządzenia. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą). Ilustracje znajdują się na początku instrukcji obsługi. Objaśnienia do symboli: Kierunek ruchu Wolno Szybko Pierwszy bieg Drugi bieg Śruby Wiertło Bez ograniczenia momentu obrotowego Wiercenie udarowe Moment obrotowy Il. A 1 Szybkomocujący uchwyt wiertarski 2 Tuleja (moment obrotowy, wiercenie, wiercenie udarowe)* 3 P rzełącznik (1./2. bieg) 4 Przełącznik kierunku obrotów (wybór kierunku obrotów, zabezpieczenie na czas transportu) - z obu stron urządzenia 5 Rękojeść 6 P rzycisk odblokowywania akumulatora 7 Przycisk wskaźnika pojemności 8 Wskaźnik pojemności i sygnalizator

• w zależności od wyposażenia

7.1 Akumulator, wskaźnik pojemności i

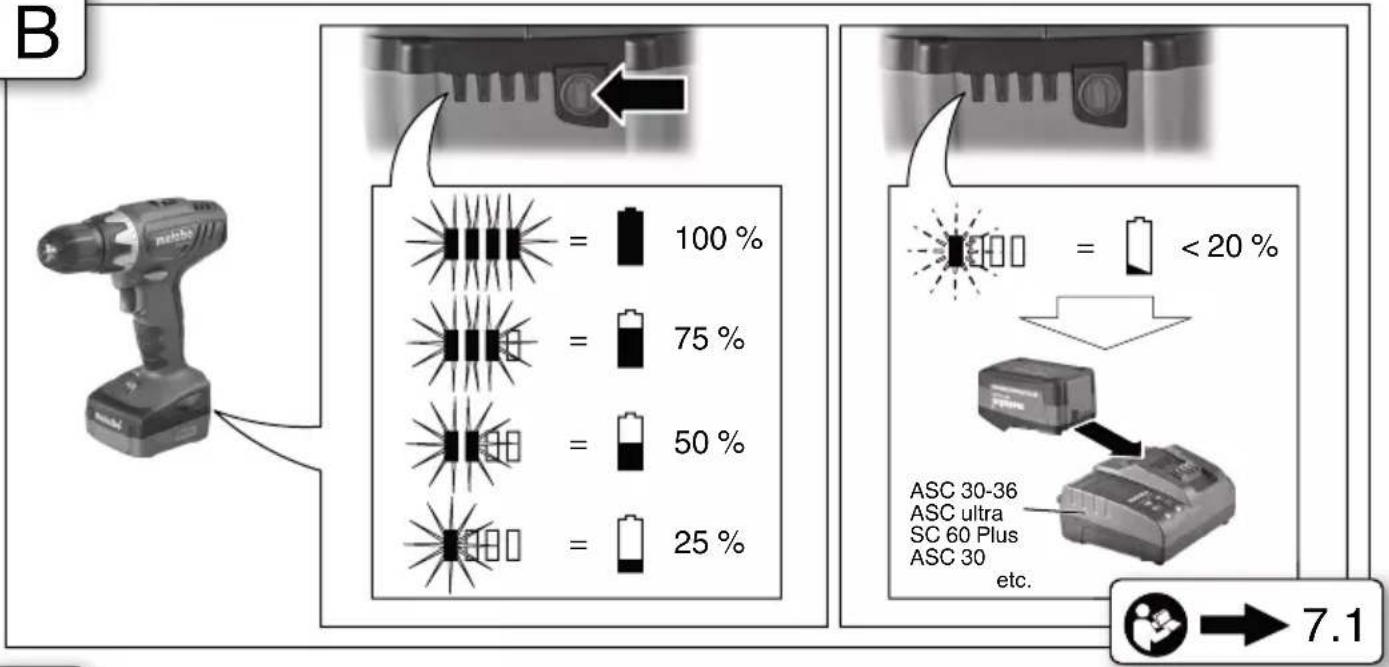

sygnalizator Il. B Przed pierwszych użyciem należy naładować akumulator. W przypadku spadku mocy należy ponownie nała- dować akumulator. Informacje dotyczące ładowania akumulatorów można znaleźć w instrukcji obsługi ładowarki Metabo. Akumulatory posiadają wskaźnik stanu naładowania i sygnalizator (8) (w zależności od wyposażenia): Optymalna temperatura składowania wynosi od 10°C do 30°C.

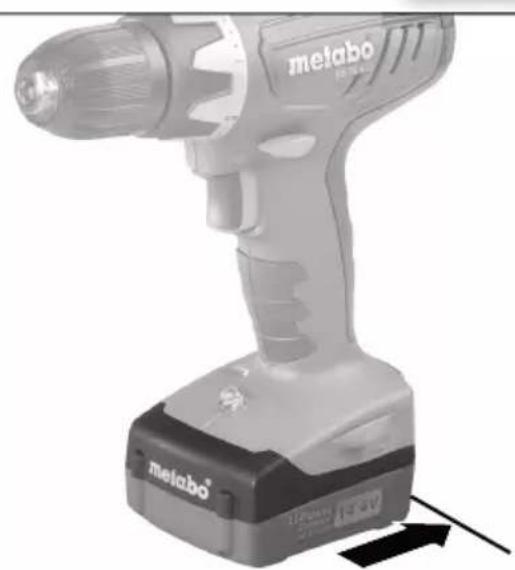

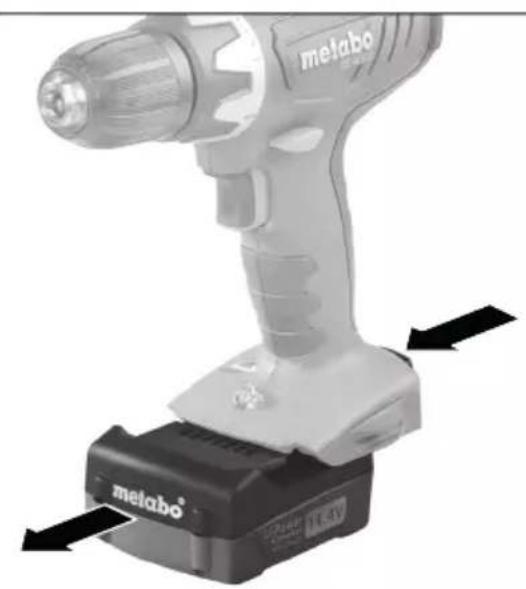

7.2 Wyjmowanie, wkładanie akumulatora

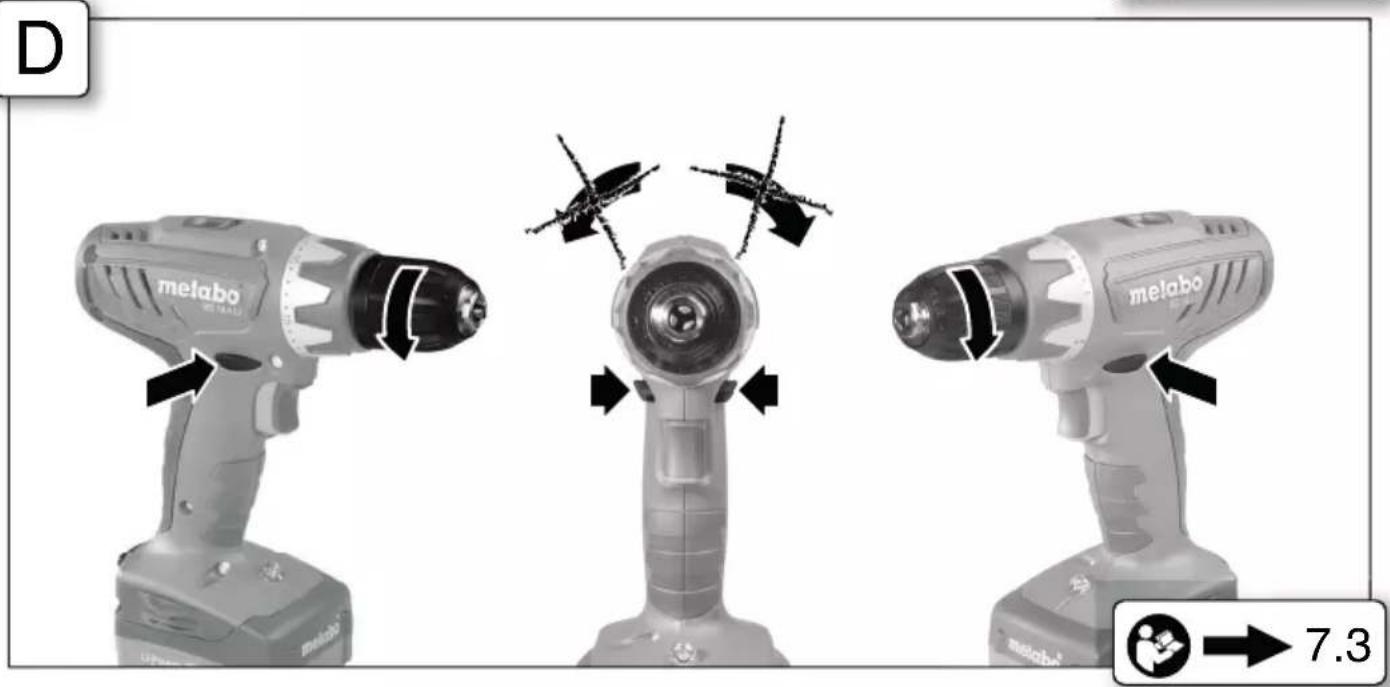

7.3 Ustawianie kierunku obrotów, zabezpie-

czenie transportowe (blokada włączania) Il. D

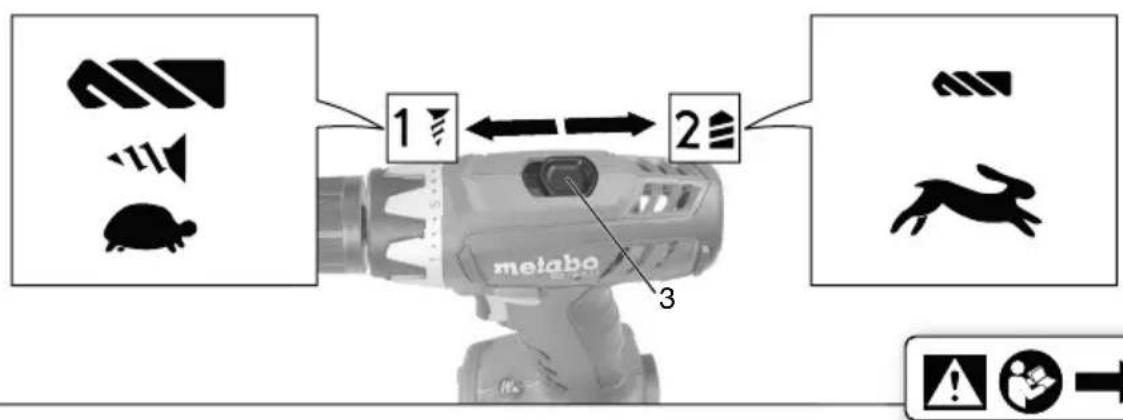

7.4 Wybór stopnia przełożenia Il. E

Przełącznik (3) uruchamiać tylko przy zatrzy- manym silniku!

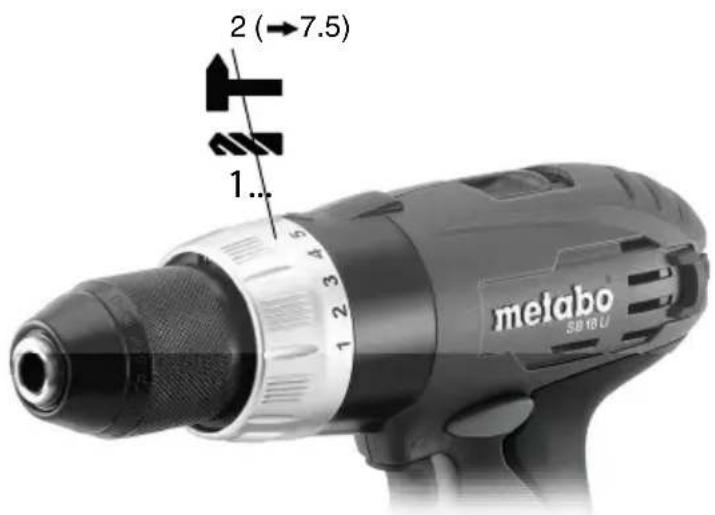

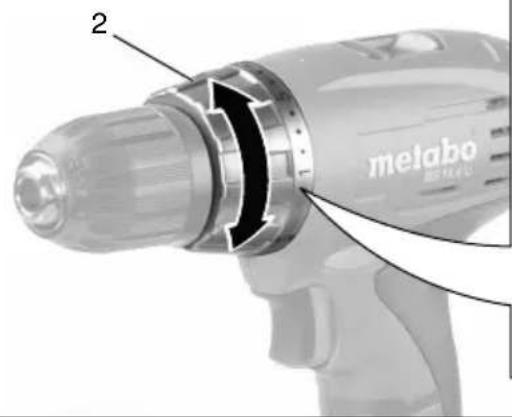

7.5 Ustawianie ograniczenia momentu obro-

towego, wiercenie, wiercenie udarowe Il. F

7.6 Włączanie/wyłączanie, regulowanie

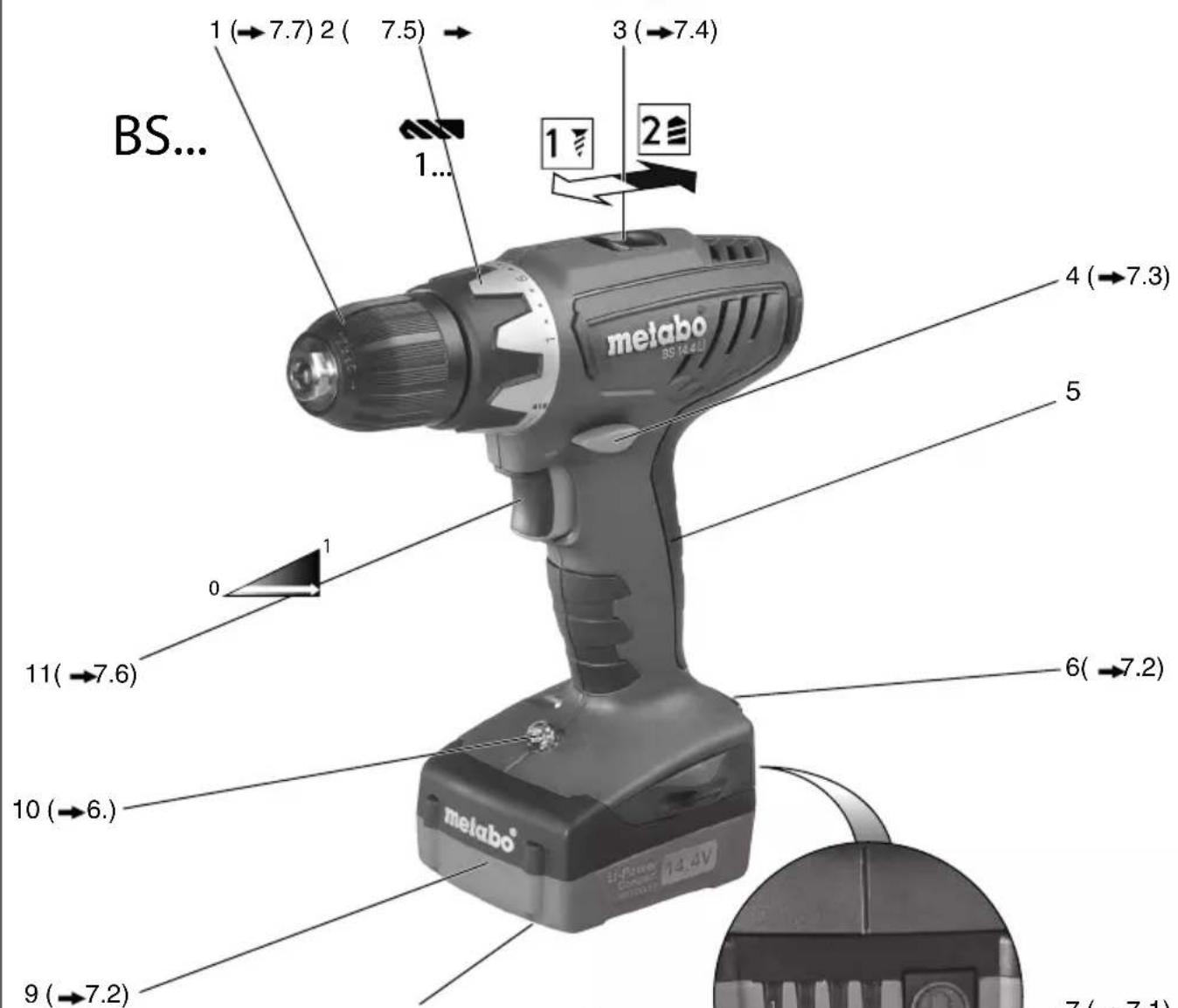

prędkości obrotowej Il. A Włączanie, prędkość obrotowa: nacisnąć prze- łącznik (11). Prędkość obrotową można zmie- niać poprzez naciskanie na przycisk. Wyłączanie: zwolnić przycisk (11). Wskazówka: Hałas występujący przy wyłączaniu urzą- dzenia jest spowodowany rodzajem konstrukcji (szybkie zatrzymanie) i wywiera wpływu na funkcjonowanie oraz długość okresu eksploatacji urządzenia.

7.7 Szybkomocujący uchwyt wiertarski

Il. G W przypadku miękkiego chwytu narzędzia ewentu- alnie trzeba dokręcić narzędzie po krótkim czasie wiercenia. Wskazówki dotyczące urządzeń z oznaczeniem SB...

1. Słyszalne ewentualnie po otwarciu uchwytu

grzechotanie (uwarunkowane konstrukcyjnie) zostanie usunięte przez pokręcenie tuleją w przeciwną stronę.

2. Montowanie narzędzia:

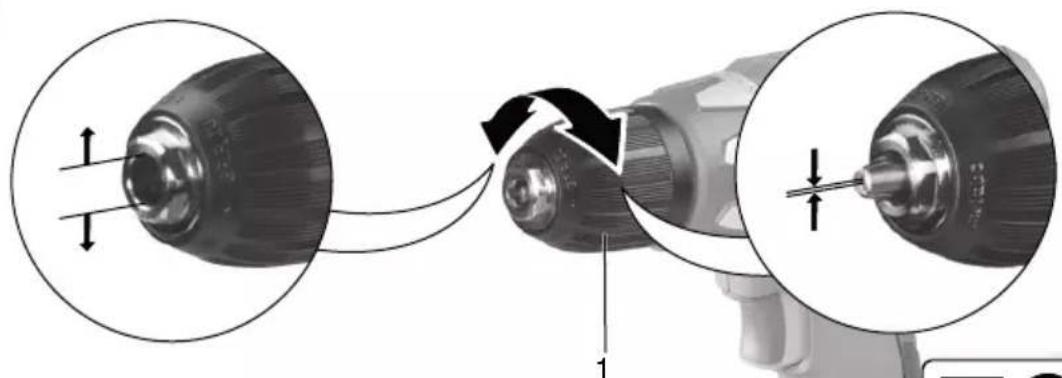

Obrócić tuleję (1) w kierunku "GRIP, ZU", aż zostanie pokonany wyczuwalny opór mecha- niczny. Uwaga! Narzędzie nie jest jeszcze zamoco- wane! Kręcić mocno tak długo (musi być przy tym słyszalne "klikanie"), aż dalsze kręcenie nie będzie już możliwe - dopiero teraz narzę- dzie jest bezpiecznie zamocowane. Czyszczenie: Od czasu do czasu odwrócić urządzenie i skierować szybkomocujący uchwyt wiertarski ku dołowi, następnie obrócić do oporu tuleję w kierunku „GRIP, ZU“, a potem w kierunku „AUF, RELEASE“. Nagromadzony pył wysypie się z uchwytu wiertarskiego.

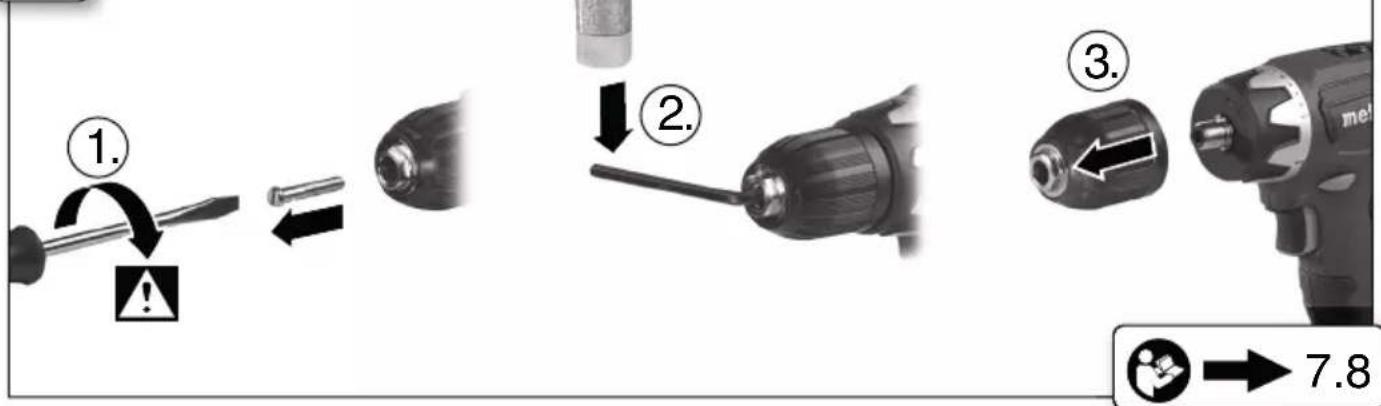

7.8 Odkręcanie uchwytu wiertarskiego

Il. H Nakręcanie wykonywane jest w odwrotnej kolej- ności.

Wielofunkcyjny system kontrolny urządze- nia Samoczynne wyłączenie się urządzenia oznacza, że zadziałał układ elektroniczny trybu samozabezpieczenia. Włączy się ostrze- gawczy sygnał dźwiękowy (ciągły pisk). Sygnał ten wyłącza się po maks. 30 sekundach lub po zwol- nieniu przycisku (11). Pomimo tej funkcji ochronnej, w przypadku niektórych zastosowań może dojść do prze- ciążenia i w następstwie do uszkodzenia urzą- dzenia. Przyczyny usterek i sposoby ich usuwania:

1. Akumulator jest prawie wyczerpany

Il. A, B (układ elektroniczny chroni akumu- lator przed całkowitym rozładowaniem). Miganie diody LED (10) oznacza prawie całko- wite rozładowanie akumulatora. W takim przy- padku należy nacisnąć przycisk (7), w celu sprawdzenia za pomocą diod LED (10) stanu naładowania. W razie całkowitego rozładowania akumulatora, należy go ponownie naładować.

2. Długotrwałe przeciążenie urządzenia prowadzi

do odłączenia wskutek przegrzania. Należy odczekać do ostygnięcia narzędzia lub akumulatora. Wskazówka: Jeśli akumulator jest bardzo ciepły, wówczas zalecane jest umieszczenie go w łado- warce „AIR COOLED“ w celu szybszego schło- dzenia. Wskazówka: Urządzenie ostygnie szybciej, jeśli będzie pozostawione na biegu jałowym.

3. Przy zbyt wysokim natężeniu prądu (np. w

sytuacji dłuższego zblokowania) nastąpi wyłą- czenie urządzenia. Wyłączyć urządzenie za pomocą przełącznika (11). Następnie kontynuować pracę. Unikać ponownego zblokowania. Używać wyłącznie oryginalnych akumulatorów i akcesoriów Metabo. Pełny zestaw akcesoriów można znaleźć na stronie www.metabo.com lub w katalogu.

9. AkcesoriaPOLSKI pl

Wszelkie naprawy elektronarzędzi mogą być wykonywane wyłącznie przez wykwalifikowa- nych elektryków! W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com. Listę części zamiennych można pobrać pod adresem www.metabo.com. Należy przestrzegać krajowych przepisów dotyczą- cych utylizacji zużytych urządzeń, opakowań i akcesoriów zgodnie z ochroną środowiska natural- nego oraz zasadami recyklingu. Materiały opakowaniowe utylizować zgodnie z ich oznakowaniem i wytycznymi obowiązującymi na terenie danej gminy. Więcej informacji można znaleźć w dziale Serwis na stronie www.metabo.com Akumulatorów nie wolno wyrzucać wraz z odpa- dami z gospodarstwa domowego! Uszkodzone lub zużyte akumulatory należy oddawać do punktu sprzedaży produktów Metabo! Nie wrzucać akumulatorów do wody. Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi razem z odpadami komunalnymi! Zgodnie z dyrektywą euro- pejską 2012/19/EU dotyczącą zużytego sprzętu elektrycznego i elektronicznego oraz jej stosowa- niem zgodnym z prawem państwowym zużyte elek- tronarzędzia muszą być zbierane osobno i poda- wane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska. Przed utylizacją należy rozładować akumulator w elektronarzędziu. Zabezpieczyć styki przed zwar- ciem (np. zaizolować taśmą klejącą). Il. I. Zastrzegamy sobie prawo do zmian konstrukcyjnych. U = Napięcie akumulatora

= Obroty na biegu jałowym Moment dociągnięcia przy przykręcaniu:

= Wkręcanie miękkie (drewno)

= Regulowany moment dociągający Maks. średnica wiertła:

2 max = w miękkim drewnie

3 max = w betonie s = maks. liczba udarów m = ciężar (z najmniejszym akumulatorem) G = gwint trzpienia

max = rozwartość uchwytu wiertarskiego Wartości pomiarów ustalone w oparciu o EN 62841. Dozwolona temperatura otoczenia podczas pracy: od -20°C do 50°C (ograniczona moc przy temperaturach poniżej 0°C). Dozwolona temperatura otoczenia podczas przechowywania: od 0°C do 30°C. Prąd stały Podane dane techniczne określone są w granicach tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji urządzenia elektrycznego i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu urządzenia elek- trycznego lub narzędzi mocowanych rzeczywiste obciążenie może być większe lub mniejsze. Wartości te należy uwzględnić dla oszacowania przerw w pracy i faz mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użyt- kownika, np. środki organizacyjne. Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 62841:

h, ID = wartość emisji wibracji (wiercenie udarowe w betonie)

h, D = wartość emisji wibracji (wiercenie w metalu)

s = wartość emisji wibracji (wkręcanie bez udaru)

h, ... = nieoznaczoność (wibracja) Typowe poziomy ciśnienia akustycznego A:

= poziom ciśnienia akustycznego

= poziom mocy akustycznej

= nieoznaczoność (poziomu hałasu) Podczas pracy poziom hałasu może przekroczyć wartość 80 dB (A). Nosić ochraniacze słuchu!
