Merk	Metabo
Model	BS 14.4 Li
Producttype	Accu boor-schroefmachine met hamermechanisme
Voeding	Li-ion-accu 14,4 V
Boorkop	Snelspanboorkop
Snelheden	Twee mechanische versnellingen (1e/2e)
Draairichting	Omkeerbaar (richtingsschakelaar)
Instelbaar koppel	Ja, koppelbegrenzing
Hamerboren	Ja
LED-lampje	Ja, voor verlichting
Accucapaciteitsindicator	Ja, met LED
Functies	Boren, hamerboren, schroeven, tappen
Bewerkbare materialen	Metaal, hout, kunststof, muren, bakstenen, steen
Veiligheid	Transportvergrendeling (startblokkering), bescherming tegen overbelasting en ontlading
Beschermingssysteem	Automatische uitschakeling bij oververhitting of overstroom
Gebruikstemperatuur	-20°C tot 50°C
Opslagtemperatuur accu	0°C tot 30°C
Geluidsniveau	Kan 80 dB(A) overschrijden – draag gehoorbescherming
Onderhoud	Incidentele reiniging van de snelspanboorkop
Reparaties	Alleen door een erkende Metabo-service
Aanbevolen accessoires	Originele Metabo-accessoires

Veelgestelde vragen - BS 14.4 Li METABO

Hoe de accu plaatsen of verwijderen?

Om te plaatsen, schuif de accu in de behuizing tot deze vastklikt. Om te verwijderen, druk op de ontgrendelknop (6) en trek de accu naar beneden. Zie afbeelding C in de handleiding.

Hoe de draairichting instellen?

Gebruik de draairichtingsschakelaar (4) aan beide zijden van het gereedschap. Schuif naar links voor rechtsom draaien, naar rechts voor linksom draaien. De middenpositie vergrendelt de schakelaar (transportbeveiliging). Zie afbeelding D.

Hoe de snelheid wijzigen?

Bedien de schakelaar (3) alleen als de motor stilstaat. Stand 1 = eerste versnelling (langzaam, hoog koppel), stand 2 = tweede versnelling (snel). Zie afbeelding E.

Hoe het schroefkoppel instellen?

Draai de ring (2) naar het schroefsymbool (moer) voor instelbaar koppel. Kies het gewenste koppelniveau door de ring op de klikstanden te draaien. Voor boren, draai naar het boorsymbool; voor hamerboren, naar het hamersymbool. Zie afbeelding F.

Wanneer hamerboren gebruiken?

Hamerboren is ontworpen voor boren in harde materialen zoals beton, baksteen of steen. Stel de ring (2) in op het hamersymbool. Voor metaal, hout of kunststof gebruikt u de boormodus zonder hamer.

Wat te doen als het gereedschap automatisch stopt?

Dit is het multifunctionele bewakingssysteem. Mogelijke oorzaken: bijna lege accu (laad deze op), oververhitting (laat gereedschap of accu afkoelen) of overstroom (blokkering). Laat de schakelaar los en hervat het werk normaal nadat het probleem is opgelost.

Hoe de snelspanboorkop reinigen?

Houd het gereedschap verticaal, boorkop naar beneden. Draai de ring volledig in de richting 'GRIP, ZU' en vervolgens in de richting 'AUF, RELEASE'. Het stof valt uit de boorkop. Herhaal indien nodig.

Welke accessoires kan ik met deze boor gebruiken?

Gebruik uitsluitend originele Metabo-accu's en accessoires voor veiligheid en prestaties. Raadpleeg de Metabo-catalogus of de website www.metabo.com voor het volledige assortiment.

Hoe de Li-ion-accu onderhouden?

Bescherm de accu tegen vocht. Open hem niet en sluit de contacten niet kort. Laad hem op voor gebruik en bij vermogensverlies. De optimale opslagtemperatuur is tussen 10°C en 30°C. Gooi de accu niet bij het huishoudelijk afval.

Waar vind ik reserveonderdelen of kan ik het gereedschap laten repareren?

Reparaties moeten worden uitgevoerd door een erkende Metabo-service. Neem contact op met uw Metabo-vertegenwoordiger. De lijst met reserveonderdelen is beschikbaar op www.metabo.com. Voor afvoer, houd u aan de plaatselijke regelgeving.

GEBRUIKSAANWIJZING BS 14.4 Li METABO

nl Oorspronkelijke gebruiksaanwijzing 18

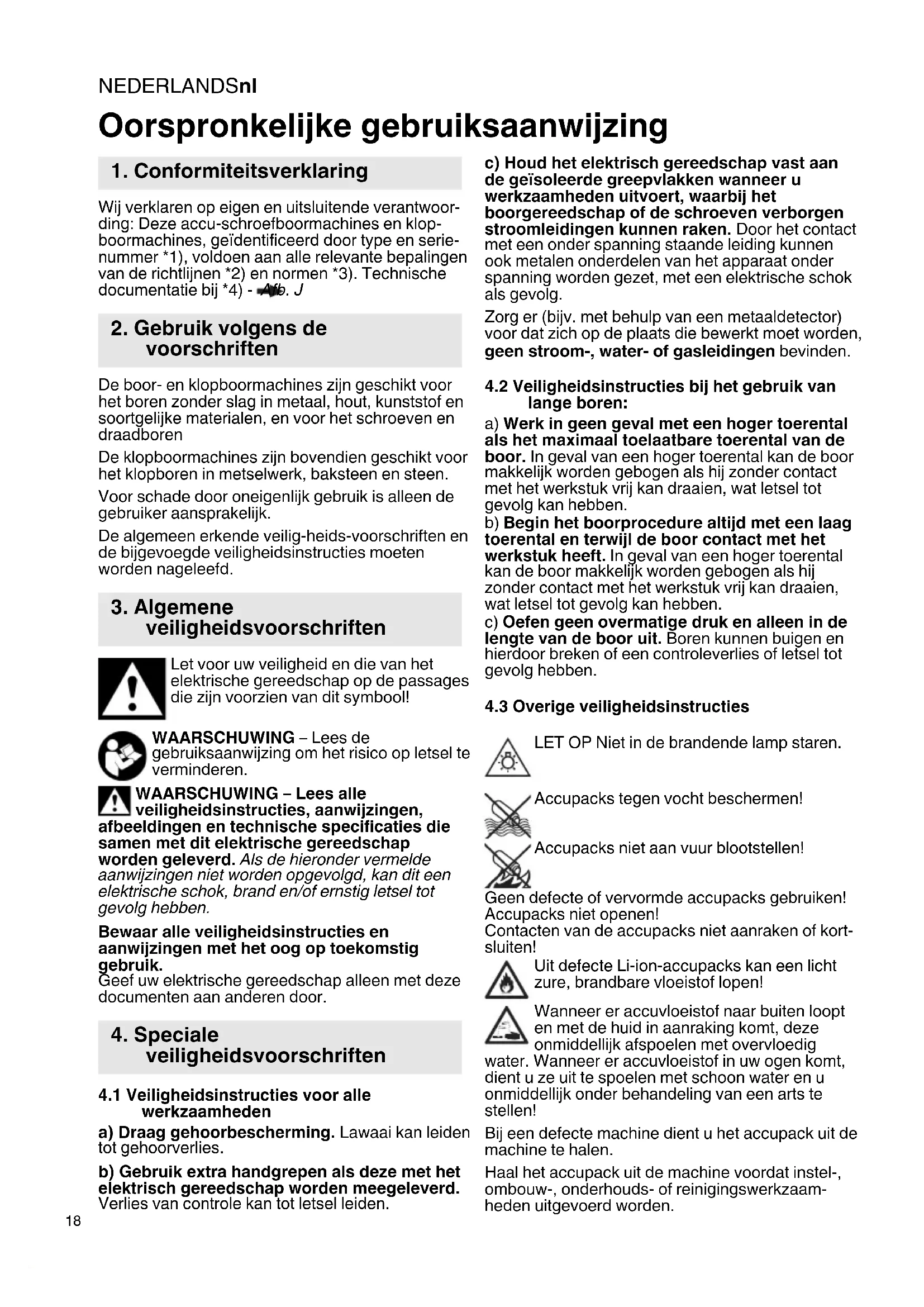

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoord- ding: Deze accu-schroefboormachines en klopboormachines, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)- A b. J

2. Gebruik volgens de voorschriften

De boor- en klopboormachines zijn geschikt voor het boren zonder slag in metaal, hout, kunststof en soortgelijke materialen, en voor het schroeven en draadboren

De klopboormachines zijn bovendien geschikt voor het klopboren in metselwerk, baksteen ensteen.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veilig-heids-voorschriften en de bijgevoegde veiligheidsinstrumenties要去en worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let voor uwveiligheid en die van het elektrische gereedschap op de passages die+zijn voorzien van dit symbool!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen nicht worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

4.1 Veiligheidsinstructies voor alle werkzaamheden

a) Draag gehoorbescherming. Lawaai kan leiden tot gehoorverlies.
b) Gebruik extra handgrepen als deze met het elektrisch gereedschap worden meegeleverd.

Verlies van controle kan tot letsel leiden.

c) Houd het elektrisch gereedschap vast aan de geisoleerde greepvlakken wanner u werkzaamhedenuitvoert, waar bij het boorgereedschap of de schroeven verborgen stroomleidingen+kennen raken. Door het contact met een onder spanning staande leiding knen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op deplaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.

4.2 Veiligheidsinstructies bij het gebruik van Lange boren:

a) Werk in geen geval met een hoger toerenal als het maximaal toelaatbare toerenal van de boor. In geval van een hoger toerenal kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben.
b) Begin het boorprocedure altijd met een laag toerental en terwijl de boor contact met het werkstuk heeft. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben.
c) Oefen geen overmatige druk en alleen in de lenghte van de booruit. Boren kuren buigen en hierdoor breken of een controverlies of letsel tot gevolg hebben.

4.3 Overige veiligheidsinstructies

LET OP Niet in de brandende lamp staren.

Uit defecte Li-ion-accupacks kan eenicht zure, brandbare vloeistof lopen!

Wanner er accuvloeistof waar buiten loopt en met de huid in aanraking komt, deze onmiddelijk afspoelen met overvloedig

water. Wanner er accuvloeistof in uw ogen kommt, dient u ze uit te spoelen met schoon water en u onmiddelijk onder behandeling van een arts te stellen!

Bij een defecte machine dient u het accupack UIT de machine te halen.

Haal het.Accupackuit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaam-heden uitgevoerd worden.

Verzeker uervaan dat de machine bij het insteken van het accupack uitgeschakeld is.

Neem de draaiende onderdelen van de machine Niet vast!

Verwijder spaanders en dergelijkke uitsluitend bij een uitgeschakelde en stilstaande machine.

Beveilig het werkstuk gegen verschuiven of draaien (bijv. door het vast te zieten met bankschroeven):

LED-lampje (10): LED-straling nicht direct met optische instrumenten bekijken.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduced bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductive schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:

• lood van gelode verm,
  -mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en
• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om deblootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde personlijke

beschermingsmiddelen zoals stofmaskers die special aan zijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).

Verzamel de ontstane deeltjes op deplaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleer in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de af te voeren luchtstroom van de machine Niet op de gebruiker zich of in de buurt aanwezigere personen of op neergeslagen stof te richten,
• een afzuinstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

Op de verzending van Li-ion.Accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer bij het versturen van Li-ion accupacksaar de actueel geldende voorschriften. Informeer u ook bij uw transportbedrijf. Gecertificierde verpakking is bij Metabo verkrijgbaar.

Verstuur.Accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt.Voor het verzenden haalt u het accupack uit de machine. De contacten gegen kortsluiting beschemen (bijv. met tape isoleren).

5. Afbeeldingen

De afbeeldingen vindt u aan het begin van de gebruiksaanwijzing.

Verklaringsymbolen:

Bewegingsrichting

Langzaam

Snel

Eerste versnelling

Tweede versnelling

Schroeven

Boren

Zonder draaimomentbegrenzing

Slagboren

Nm

Draaimoment

6. Overzicht

Afb. A

1 Snelspan-boorhouser
2 Hul's (koppel, boren, klopboren)*
3 Schakelaar (1e/2e versnelling)
4 Draairichtingsschakelaar (instelling van de draairichting, transportbeveiliging) - aan beiden kanten van de machine
5 Handgreep
6 Toets voor ontgrendeling van het.Accupak
7 Toets voor de individatie van de capaciteit
8 Capaciteits- en signaalindicatie
9 Accupack
0 LED-lampje
1 Drukschakelaar *afhankelijk van de uitvoering

7. Gebruik

7.1 Accupack, capaciteits- en signaalindicatie B

Het accupack voor gebruik opladen.

Laad het accupack bij vermogensverlies wee por.

NEDERLANDSnl

U vindt de instructies voor het opladen van het accupack in de gebruiksaanwijzing van de Metaboacculader.

Accupacks hebben een capaciteits- en signaalindicatie (8) (afhankelijk van de uitvoering):

De optimale opslagtemperatuur ligtussen 10^ en 30^ .

7.2 Accupack uitremen, inbrengen Afb.C

7.3 Draairichting, transportbeveiliging (inschakelblokkering) instellen Afb.D

7.4 Versnellingsstandkiezen AfeE

Schakelaar (3) alleen gebruiken wanneer de motor stilstaat!

7.5 Draaimomentbegrenzing instellen, boren, slagboren Afo.F

7.6 In-/uitschakelen, toerental instellen Afb.A

Inschakelen, toerental: drukschakelaar (11) indrukken. Het toerental kan met de drukschakelaar worden veranderd.

Uitschakelen: drukschakelaar (11) loslaten. Opmerking: Het geluid dat bij het uitschakelen van de machine optreedt, is afhankelijk van de constructie (snelstop) en heeft geen invloed op het functioneren en de levensduur van de machine.

Bij een zachte gereedschapschacht moet eventueel na een korte boortijd worden nagespannen.

Aanwijzing voor machines met aanduiding SB...

1. Het geratel dat eventueel hoorbaar is bij het openen van de boorhouser (afhankelijk van het gebruik), worden verholpen door de huls in tegengestelde richting te draaien.

2. Inzetgereedschap spannen: Huls (1) in richting "GRIP, ZU" draaien, tot de merkBare mechanische weltstand overwonnen is.

Let op! Het gereedschap is nu nog nicht gespannen! Met kracht verder draaien (hierbij moet een "klik" hoorbaar zich), tot verder draaien Niet更是很有可能 is - pas dan is het gereedschap veilig gespannen.

Reinigen: De machine af en toe verticalaar naar beneden houden en de huls volledig in de richting,GRIP,ZU"draaien en verrolgens volledig in de richting,AUF,RELEASE" draaien. Het verzamelde stof valt uit de snelspan-boorhouser.

7.8 Boorhouser afschroeven A

Het vastschroeven gebeurt in omgekeerde volgorde.

8. Storingen verhelpen

8.1 Multifunctioneel bewakingsystem van de machine

Schakelt de machine zelfstandig uit, dan heeft de elektronica de zelfbeveiligingsmodus geactiveerd. Er klinkt een waarschuwingssignaal (continu piepsignaal). Dit gaat na max. 30 seconden of na het loslaten van de drukschakelaar (11) uit.

Ondanks deze beveiligingsfunctie kan bij bepaalde toepassingen overbelasting en als gevolg waarvan beschadiging van de machine optreten.

Oorzaken en oplossingen:

1. Accupack bijna leeg Afb. A, B (De elektronica beschermt het accupack gegen schade door diepontlading). Knippert er een LED-lampje (10), dan is het accupack bijna leeg. Eventueel op toets (7) drukken en de laadtoestand aan de hand van de LED-lampjes (10) controlleren. Is het accupack bijna leeg, dan moet het weeer opgeladen worden!
2. Een lang aanhoudende overbelasting van de machine leidt tot temperatuuruitschakeling. Laat de machine of het accupack afkoelen.

Opmerking: Voelt het accupack zeer warm aan, dan is het mogelijk het accupack in een „AIR COOLED“-laadapparaat sneller af te koelen.

Opmerking: De machine koelt sneller af wanner men hem onbelast LAST draaien.

1. Bij een te hoge stroomsterkte (die zich bijv. voordoet bij een lang aanhoudende blokkering) worden de machine uitgeschakeld.

Machine bij de drukschakelaar (11) uitschakelen. Daarna normala verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen.

9. Toebehoren

Gebruik alleen originele Metabo-accupacks en Metabo-toebehoor.

Complet toebehorenprogramma, zie www.metabo.com of de catalogus.

10. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkendvakman
worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u via www.metabo.com downloaded.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en voor de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Accupacks mogen nicht met het huisvuil meegegeven worden! Geef defecte of afgedankte accupacks terug aan de Metabo-handelaar!

Accupacks Niet in het water gooien!

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijk 22012/19/EU

inzake gebrukke elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgevving dienen oude elektrische apparaten geschieren te worden ingezameld en op milieuvriendelijkwijze te worden afgevoerd. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren.De contacten gegen kortsluiting beschermen (bijv.met tape isoleren).

Afb. I. Wijzigingen in verband met technische ontwikkelingen voorbehonden.

U = spanning van het.Accupack

n0 = nullastoerental

Aanhaalkoppel bij het schroeven:

M_1 = bij schroeven in zacht materiaal (hout)

M_3 = bij schroeven in hard materiaal (metaal)

M_4 = aanhaalkoppel instelbaar

Max. boordiameter:

D1max = in staal

D_2 = in zachthout

Meetgegevens volgens de norm EN 62841.

Toegestane omgevingstemperatuur tijdens het gebruik:

-20 °C tot 50 °C (beperkt vermogen bij temperaturen beneden 0 °C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C

Gelijkstroom

De vermelde technische geevens zijn tolerantiewaarden (overeenkomstig de toepasselijkne norm).

Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het

gebruik, de toestand van het elektrisch gereed-schap of het inzetgereedschap kan de daadwerke-lijke belasting hoger of lager uittvallen. Neem voor de beordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 62841:

ah, ID =trillingsemissiewaarde (klopboren in beton)

a_h,S = trillingsemissiewaarde (schroeven zonder slag)

K_n, = onzekerheid (trilling)

Karakteristiek A-gekwalificeerd geluidsniveau:

LpA =geluidsdrukniveau

LWA = geluidsvermogensniveaua

K_pA K_WA = onzekerheid (geluidsniveau)

Tijdens het werkken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!
