Marke	Metabo
Modell	BS 14.4 Li
Produkttyp	Akku-Schlagbohrschrauber
Stromversorgung	Akku Li-Ion 14,4 V
Bohrfutter	Schnellspannbohrfutter
Geschwindigkeiten	Zwei mechanische Gänge (1./2.)
Drehrichtung	Rechts-/Linkslauf (Drehrichtungsumschalter)
Einstellbares Drehmoment	Ja, Drehmomentbegrenzung
Schlagbohren	Ja
LED-Arbeitslicht	Ja, zur Beleuchtung
Akku-Kapazitätsanzeige	Ja, mit LED
Funktionen	Bohren, Schlagbohren, Schrauben, Gewindeschneiden
Bearbeitbare Materialien	Metall, Holz, Kunststoff, Wände, Ziegel, Stein
Sicherheit	Transportsicherung (Startverriegelung), Überlast- und Entladeschutz
Schutzsystem	Automatische Abschaltung bei Überhitzung oder Überstrom
Betriebstemperatur	-20°C bis 50°C
Lagertemperatur Akku	0°C bis 30°C
Geräuschpegel	Kann 80 dB(A) überschreiten – Gehörschutz tragen
Wartung	Gelegentliche Reinigung des Schnellspannbohrfutters
Reparaturen	Nur durch einen autorisierten Metabo-Fachhändler
Empfohlenes Zubehör	Original Metabo Zubehör

Häufig gestellte Fragen - BS 14.4 Li METABO

Wie setze ich den Akku ein oder entnehme ihn?

Zum Einsetzen schieben Sie den Akku in die Aufnahme, bis er einrastet. Zum Entnehmen drücken Sie die Entriegelungstaste (6) und ziehen den Akku nach unten. Siehe Abbildung C in der Bedienungsanleitung.

Wie stelle ich die Drehrichtung ein?

Verwenden Sie den Drehrichtungsumschalter (4) auf beiden Seiten des Werkzeugs. Drücken Sie ihn nach links für Rechtslauf, nach rechts für Linkslauf. Die Mittelstellung verriegelt den Schalter (Transportsicherung). Siehe Abbildung D.

Wie schalte ich die Geschwindigkeit um?

Betätigen Sie den Schalter (3) nur bei ausgeschaltetem Motor. Position 1 = erster Gang (langsam, hohes Drehmoment), Position 2 = zweiter Gang (schnell). Siehe Abbildung E.

Wie stelle ich das Schraubdrehmoment ein?

Drehen Sie die Hülse (2) auf das Schraubsymbol (Mutter) für das einstellbare Drehmoment. Wählen Sie die gewünschte Drehmomentstufe durch Drehen der Hülse auf die Rasten. Zum Bohren drehen Sie auf das Bohrer-Symbol, zum Schlagbohren auf das Hammersymbol. Siehe Abbildung F.

Wann verwende ich das Schlagbohren?

Das Schlagbohren ist zum Bohren in harte Materialien wie Beton, Ziegel oder Stein ausgelegt. Stellen Sie die Hülse (2) auf das Hammersymbol. Für Metall, Holz oder Kunststoff verwenden Sie den Bohrmodus ohne Schlag.

Was tun, wenn das Werkzeug automatisch stoppt?

Das Mehrfunktions-Überwachungssystem hat ausgelöst. Mögliche Ursachen: Akku fast leer (laden Sie ihn auf), Überhitzung (Werkzeug oder Akku abkühlen lassen) oder Überstrom (Blockierung). Lassen Sie den Schalter los und setzen Sie die Arbeit nach Behebung normal fort.

Wie reinige ich das Schnellspannbohrfutter?

Halten Sie das Werkzeug senkrecht, Bohrfutter nach unten. Drehen Sie die Hülse vollständig in Richtung 'GRIP, ZU' und dann in Richtung 'AUF, RELEASE'. Der Staub fällt aus dem Bohrfutter. Wiederholen Sie den Vorgang bei Bedarf.

Welches Zubehör kann ich mit dieser Bohrmaschine verwenden?

Verwenden Sie ausschließlich Original-Metabo-Akkus und -Zubehör, um Sicherheit und Leistung zu gewährleisten. Das vollständige Sortiment finden Sie im Metabo-Katalog oder auf www.metabo.com.

Wie pflege ich den Li-Ion-Akku?

Schützen Sie den Akku vor Feuchtigkeit. Öffnen Sie ihn nicht und schließen Sie die Kontakte nicht kurz. Laden Sie ihn vor dem Gebrauch und bei nachlassender Leistung auf. Die optimale Lagertemperatur liegt zwischen 10°C und 30°C. Entsorgen Sie den Akku nicht im Hausmüll.

Wo finde ich Ersatzteile oder kann das Werkzeug reparieren lassen?

Reparaturen dürfen nur durch einen autorisierten Metabo-Fachhändler durchgeführt werden. Wenden Sie sich an Ihren Metabo-Vertreter. Die Ersatzteilliste finden Sie auf www.metabo.com. Für die Entsorgung beachten Sie die örtlichen Vorschriften.

BEDIENUNGSANLEITUNG BS 14.4 Li METABO

de Originalbetriebsanleitung 6

en Original instructions 10

fr Notice originale 14

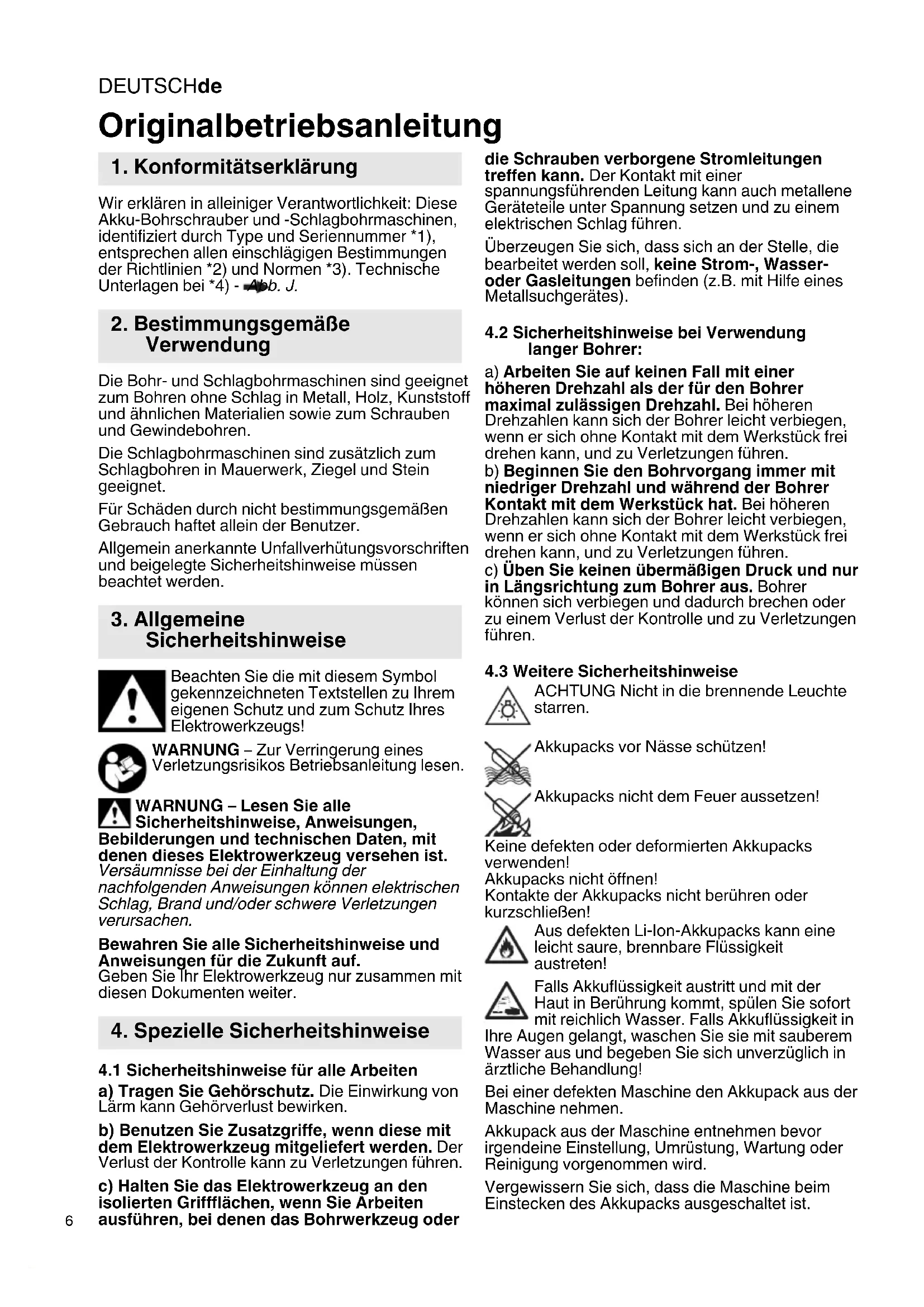

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Akku-Bohrschrauber und -Schlagbohrmaschinen, identifiziert durch Type und Seriennummer 1 ), entsprechen allen einschlädigen Bestimmungen der Richtlinien 2 and Normen 3 . Technische Unterlagen bei 4 -Ab. J.

2. Bestimmungsgemäß Verwendung

Die Bohr- und Schlagbohrmaschinen sind geeignet zum Bohren ohne Schlag in Metall, Holz, Kunststoff und ähnlichen Materialien sowie zum Schrauben und Gewindebohren.

Die Schlagbohrmaschinen sind zusammenzehn zum Schlagbohren in Mauerwerk, Ziegel und Stein geeignet.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu Ihrigenigen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING - Lesen Sie alle Sicherheitshinweise, Anweisungen, Bildierungen und technischen Daten, mit den diesen Elektrowerkzeug verstehen ist.

Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

4.1 Sicherheitshinweise für alle Arbeitsen

a) Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.
b) Benutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Der Verlust der Kontrolle kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen das Bohrwerkzeug oder

die Schrauben verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser-oder Gasleitungen befinden (z.B. mit Hilfe eines Metalsuchgerätes).

4.2 Sicherheitshinweise bei Verwendung langer Bohrer:

a)Arbeiten Sie auf keinen Fall mit einer hoheren Drehzahl als der fur den Bohrer maximal zulässigen Drehzahl. Bei hoheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen. b) Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei hoheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
c) Üben Sie keinen übermögen Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

4.3 Weitere Sicherheitshinweise

ACHTUNG Nicht in die brennende Leuchte starren.

Akkupacks vor Nasse schützen!

Keine defekten oder deformierten Akkupacks verwenden!

Akkupacks nicht offen!

Kontakte der Akkupacks nicht berühren oder kurzschreiben!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in

Ohre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Bei einer defekten Maschine den Akkupack aus der Maschinenehmen.

Akkupack aus der Maschine entnehmer bevor irgendene Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

Nicht an das sich drehende Werkzeug fassen!

Späne und Ähnliches nur bei Stillstand der Maschine entfern.

Sichern Sie das Werkstück gegen Verschieben oder Mitdrehen (z.B. durch Festspannen mit Schraubzwingen).

LED-Leuche (10): LED-Strahlung nicht direkt mit optischen Instrumenten betrachten.

Staubbelastung reduzieren:

WARNING - Einige Stäube, die durch Sandpapierschleifen, Sagen, Schleifen,

Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bereits ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind:

• Blei aus bleihaltigem Anstrich,
• mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und
• Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführten. Um ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belufteten Bereich und arbeiten Sie mit zugelassener Schutzausrücktung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.

Dies gilt ebenso fur Stäube von weiteren Werkstoffen, wie z. B. eine Holzarten (wie Eichen-oder Buchenstaub), Metalle, Asbest. Weitere betrachte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.

Verringern Sie die Staubbelastung indem Sie:

• die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Höhe befindliche Personen oder auf abgelagerten Staub*Richten,
• eine Absauganlage und/oder einen Luftreiniger einsetzen,
• den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
• Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

Transport von Li-Ion-Akkupacks:

Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell

gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.

Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschinenehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

5. Abbildungen

Die Abbildungen finden Sie am Anfang der Betriebsanleitung.

Symbol-Erläuterung:

Bewegungsrichtung

Langsam

Schnell

erster Gang

zweiter Gang

Schrauben

Bohrer

ohne Drehmomentbegrenzung

Schlagbohren

Drehmoment

6. Überblick

Abb. A

1 Schnellspann-Bohrfutter
2 Hülse (Drehmoment, Bohren, Schlagbohren)*
3 Schalter (1./2. Gang)
4 Drehrrichtungsumschalter (Drehrrichtungseinstellung, Transportsicherung) - beidseitig der Maschine
5 Handgriff
6 Taste zur Akkupack-Entriebelung
7 Taste der Kapazitätsanzeige
8 Kapazitäts- und Signalanzeige
9 Akkupack
0 LED-Leuchte
1 Schalterdrücker

• ausstattungsabhängig

7. Benutzung

7.1 Akkupack, Kapazitäts- und Signalanzeige abb. B

Vor der Benutzung den Akkupack aufladen.

Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo-Ladegerates.

Akkupacks haben eine Kapazitäts- und Signalanzeige (8) (ausstattungsabhängig):

DEUTSCHde

Die optimale Aufbewährungstemperatur liegt zwischen 10^ und 30^ .

7.2 Akkupack entnehmen, einsetzen Abb.C

7.3 Drehrichtung, Transportsicherung (Einschalsperre) einstellen ab. D

7.4 Getriebestufe wahlen Abb-E

Schalter (3) nur bei Stillstand des Motors betätigten!

7.5 Drehmomentbegrenzung einstellen, Bohren, Schlagbohren Abb.F

7.6 Ein-/Ausschalten, Drehzahl einstellen Abb.A

Einschalten, Drehzahl: Schalterdrücker (11) drücken. Die Drehzahl kann am Schalterdrücker durch Eindrücken verändert werden.

Ausschalten: Schalterdrücker (11) loslassen. Hinweis: Das Gerausch, das beim Ausschalten der Maschine auftritt, ist bauartbedingt (Schnellstopp) und hat auf Funktion und Lebensdauer der Maschine keinen Einfluss.

7.7 Schnellspann-Bohrfutter Ab-G

Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden.

Hinweise für Maschinen mit der Bezeichnung SB...

1. Das nach dem Öffnen des Bohrfutters eventuell hörbare Ratschen (funktionsbedingt) wird durch das Gegendrehen der Hülse ausgeschaltet.

2. Einsatzwerkzeug spannen: Hülse (2) in Richtung "GRIP, ZU" drehen, bis der spürbare mechanische Widerstand überwunden ist. Achtung! Werkzeug ist jetzt noch nicht gespannt! So lange kräftig weiterdrehen (dabei muss es "klichen"), bis kein Weiterdrehen mehr möglich ist - erst jetzt ist das Werkzeug sicher gespannt.

Reinigen: Gelegentlich die Maschine mit dem Schnellspann-Bohrfutter senkrecht nach unter halten und Hülse vollständig in Richtung "GRIP, ZU" drehen, dann vollständig in Richtung "AUF, RELEASE" drehen. Der angesammelte Staub fällt aus dem Schnellspann-Bohrfutter.

7.8 Bohrfutter abschrauben Ab H

Das Anschauben erfolgt Sinngemäß in umgekehrter Reihenfolge.

8. Störungsbeseitigung

8.1 Multifunktionales Überwachungssystem der Maschine

Schaltet sich die Maschine selbstständig aus, dann hat die Elektronik den Selfschnittmodus aktiviert. Es ertont ein Warnsignal (Dauerpiepsen). Dieses gehen nach max. 30 Sekunden oder nach Loslassen des Schalterdrückers (11) aus.

Trotz dieser Schutzfunktion kann bei bestimmten Anwendungen eine Überlastung und als Folge dessen eine Beschädigung der Maschine auftreten.

Ursachen und Abhilfe:

1. Akkupack fast leer A, B (Die Elektronik schützt den Akkupack vor Schaden durch Tiefstentladung). Blinkt eine LED-Leuchte (10), ist der Akkupack fast leer. Ggf. Taste (7) drücken und den Ladezustand an den LED-Leuchten (10) prufen. Ist der Akkupack fast leer, muss er wieder aufgeladen werden!

2. Länger andauernde Überlastung der Maschine führt zur Temperaturabschaltung.
   Lassen sie Maschine oder Akkupack abkühlen.
   Hinweis: Führt sich der Akkupack sehr warm an, ist das Abkühlen des Akkupacks in einem „AIR COOLED“-Ladegerät schneller möglich.
   Hinweis: Die Maschine kühlt schneller ab, wenn man sie im Leerlauf laufen lässt.

3. Bei zu hoher Stromstarke (wie sie z.B. bei einer länger andauernden Blockierung auftritt) wird die Maschine abgeschaltet.

Maschine am Schalterdrücker (11) ausschalten. Danach normal weiterarbeiten. Vermeiden sie weitere Blockierungen.

9. Zubehör

Verwenden Sie nur original Metabo-Akkupacks und Metabo-Zubehör.

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

10. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabovertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

11. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling

ausgedienter Maschinen, Verpackungen und Zubehor.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Akkupacks)durfen nicht mit dem Hausmull entsorgt werden!Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Handler zurück!

Akkupacks nicht ins Wasser werfen.

Nur für EU-Länder: Werfen Sie Elektrowerk-zeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerk-zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden. Vor dem Entsorgen den Akkupack im Elektrowerk-zeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

12. Technische Daten

Abb. I. Änderungen im Sinne des technischen

Fortschritts vorbehalten.

U = Spannung des Akkupacks

n_0 = Leerlaufdrehwahl

Anziehmoment beim Schrauben:

M1 =weicher Schraubfall (Holz)

M3 = harter Schraubfall (Metall)

M4 =Anziehmomenteinstellbar

Max. Bohrerdurchmesser:

D1max = in Stahl

D_2 = in Weichholz

D_3 = in Beton

s = max.Schlagzahl

m = Gewicht (mitkleinstemAkkupack)

G = Spindelgewinde

D max Bohrfutter-Spannweite

Messwerte ermittelt gemäß EN 62841.

Erlaubte Umgebungstemperatur beim Betrieb:

-20 °C bis 50 °C (eingeschränkte Leistung bei Temperaturen unter 0 °C). Erlaubte Umgebungs-temperatur bei Lagerung: 0 °C bis 30 °C

Gleichstrom

Die angegebenen technischen Daten sind toleranzbehafte (entsprechend den jeweils gultigen Standards).

A Emissionswerte

These Werte erfolgen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung hoher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasengeringer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

a_h, ID = Schwingungsemissionswert (Schlagbohren in Beton)

a_h,D = Schwingungsemissionswert (Bohren in Metall)

a_h,S = Schwingungsemissionswert (Schrauben ohne Schlag)

K_n, = Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

LpA = Schalldruckpegel

L_WA^ = Sch allleistungspegel

K_pA K_WA = Unsicherheit (Schallpegel)

Beim Arbeiten kann der Gerauschpegel 80 dB(A) überschreiben.

Gehorschutzragen!
