ПОСІБНИК КОРИСТУВАЧА BS 14.4 Li METABO

характеристикиУКРАЇНСЬКА uk

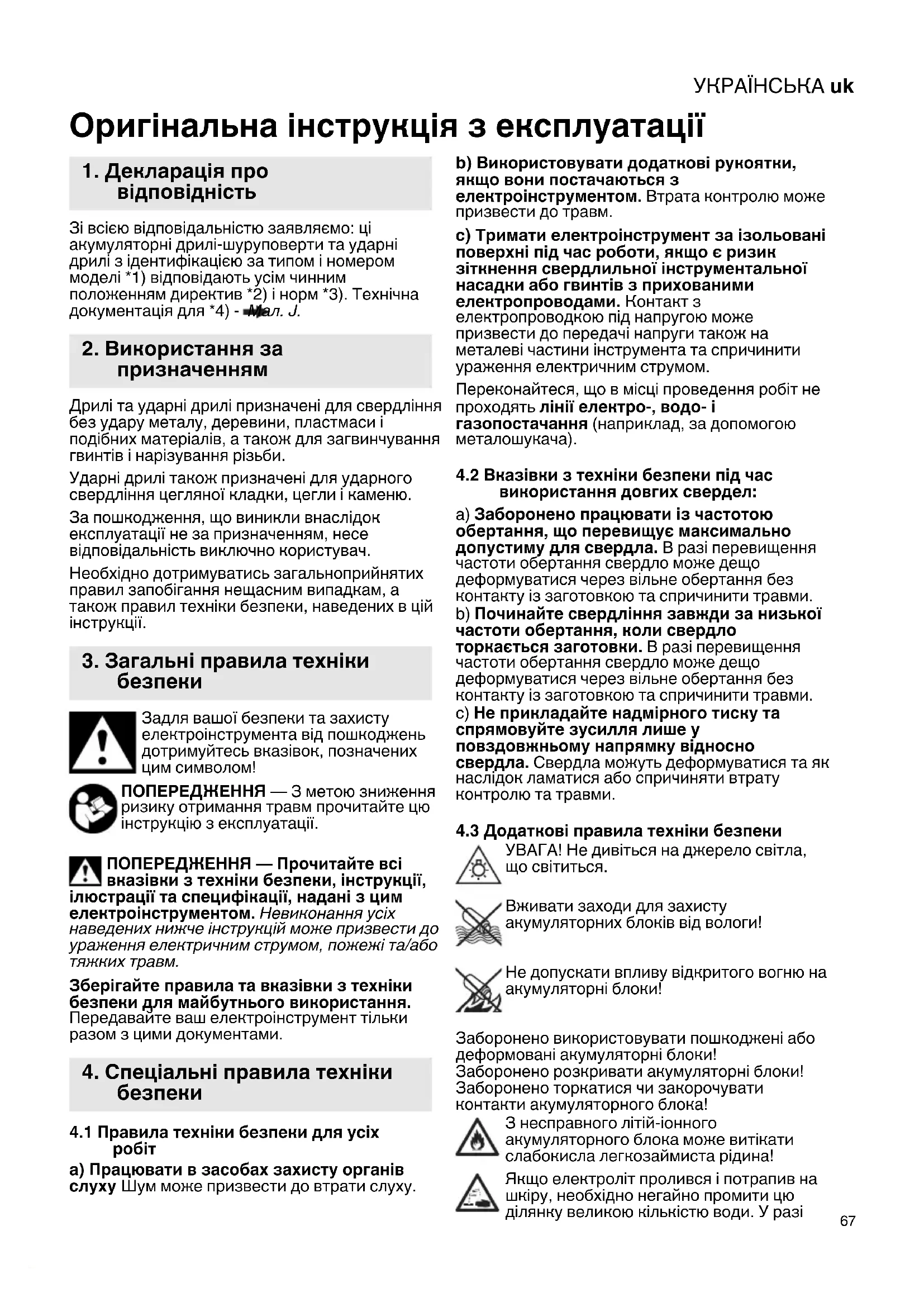

Зі всією відповідальністю заявляємо: ці акумуляторні дрилі-шуруповерти та ударні дрилі з ідентифікацією за типом і номером моделі *1) відповідають усім чинним положенням директив *2) і норм *3). Технічна документація для *4) - Мал. J. Дрилі та ударні дрилі призначені для свердління без удару металу, деревини, пластмаси і подібних матеріалів, а також для загвинчування гвинтів і нарізування різьби. Ударні дрилі також призначені для ударного свердління цегляної кладки, цегли і каменю. За пошкодження, що виникли внаслідок експлуатації не за призначенням, несе відповідальність виключно користувач. Необхідно дотримуватись загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції. Задля вашої безпеки та захисту електроінструмента від пошкоджень дотримуйтесь вказівок, позначених цим символом! ПОПЕРЕДЖЕННЯ — З метою зниження ризику отримання травм прочитайте цю інструкцію з експлуатації. ПОПЕРЕДЖЕННЯ — Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх наведених нижче інструкцій може призвести до ураження електричним струмом, пожежі та/або тяжких травм. Зберігайте правила та вказівки з техніки безпеки для майбутнього використання. Передавайте ваш електроінструмент тільки разом з цими документами.

4.1 Правила техніки безпеки для усіх

a) Працювати в засобах захисту органів слуху Шум може призвести до втрати слуху. b) Використовувати додаткові рукоятки, якщо вони постачаються з електроінструментом. Втрата контролю може призвести до травм. c) Тримати електроінструмент за ізольовані поверхні під час роботи, якщо є ризик зіткнення свердлильної інструментальної насадки або гвинтів з прихованими електропроводами. Контакт з електропроводкою під напругою може призвести до передачі напруги також на металеві частини інструмента та спричинити ураження електричним струмом. Переконайтеся, що в місці проведення робіт не проходять лінії електро-, водо- і газопостачання (наприклад, за допомогою металошукача).

4.2 Вказівки з техніки безпеки під час

використання довгих свердел: a) Заборонено працювати із частотою обертання, що перевищує максимально допустиму для свердла. В разі перевищення частоти обертання свердло може дещо деформуватися через вільне обертання без контакту із заготовкою та спричинити травми. b) Починайте свердління завжди за низької частоти обертання, коли свердло торкається заготовки. В разі перевищення частоти обертання свердло може дещо деформуватися через вільне обертання без контакту із заготовкою та спричинити травми. c) Не прикладайте надмірного тиску та спрямовуйте зусилля лише у повздовжньому напрямку відносно свердла. Свердла можуть деформуватися та як наслідок ламатися або спричиняти втрату контролю та травми.

4.3 Додаткові правила техніки безпеки

УВАГА! Не дивіться на джерело світла, що світиться. Вживати заходи для захисту акумуляторних блоків від вологи! Не допускати впливу відкритого вогню на акумуляторні блоки! Заборонено використовувати пошкоджені або деформовані акумуляторні блоки! Заборонено розкривати акумуляторні блоки! Заборонено торкатися чи закорочувати контакти акумуляторного блока! З несправного літій-іонного акумуляторного блока може витікати слабокисла легкозаймиста рідина! Якщо електроліт пролився і потрапив на шкіру, необхідно негайно промити цю ділянку великою кількістю води. У разі Оригінальна інструкція з експлуатації

3. Загальні правила техніки

4. Спеціальні правила техніки

потрапляння електроліту в очі необхідно промити їх чистою водою і терміново звернутися до лікаря! Якщо інструмент пошкоджений, необхідно вийняти з нього акумуляторний блок. Перед здійсненням будь-яких робіт з регулювання, переоснащення, технічного обслуговування або чищення необхідно вийняти акумуляторний блок із інструмента. Переконайтеся, що під час встановлення акумуляторного блока інструмент вимкнений. Заборонено торкатися інструментальної насадки, що обертається! Видаляйте тирсу та інше сміття тільки після повної зупинки інструмента. Закріпіть оброблювану деталь так, щоб вона не зсувалася та не оберталася (наприклад, за допомогою струбцини). Світлодіодний ліхтар (10): не дивіться безпосередньо на світлодіод, що світиться, через оптичні прилади. Зниження впливу пилу: ПОПЕРЕДЖЕННЯ — пил, що утворюється під час шліфування паперовою шліфувальною шкуркою, розпилювання, шліфування, свердління та інших робіт, містить хімічні речовини, що спричиняють рак, вроджені вади або інші ушкодження репродуктивної системи. Приклади таких хімічних речовин: - свинець з фарби, що містить свинець, - мінеральний пил з будівельної цегли, цементу та інших речовин цегляної кладки, а також - миш’як та хром з хімічно обробленої деревини. Ступінь ризику залежить від того, як часто ви виконуєте цей вид робіт. Щоб зменшити вплив хімічних речовин: працювати необхідно в приміщеннях з достатньою вентиляцією та з використанням затверджених засобів індивідуального захисту, таких як респіратор, розроблений спеціально для фільтрації мікроскопічних частинок. Це також стосується пилу від інших матеріалів, наприклад деяких видів дерева (деревинний пил дуба або бука), металу, азбесту. Інші відомі захворювання — це, наприклад, алергічні реакції, захворювання дихальних шляхів. Не допускайте потрапляння пилу всередину тіла. Дотримуйтесь вказівок та національного законодавства стосовно вашого матеріалу, персоналу, сфери та місця використання (наприклад, положення про охорону праці, утилізацію тощо). Забезпечуйте уловлювання пилу в місці утворення, не допускайте його відкладення на

Для спеціальних робіт використовуйте відповідне приладдя. Завдяки цьому можна зменшити кількість пилу, що неконтрольовано потрапляє в довкілля. Використовуйте відповідні пристрої для видалення пилу. Для зменшення впливу пилу: - не направляйте потік повітря, що виходить з інструмента, на себе, людей, які знаходяться поблизу, та на скупчення пилу; - використовуйте витяжний пристрій та/або очищувач повітря; - належним чином провітрюйте робоче місце та забезпечуйте чистоту за допомогою пилососа. Під час підмітання та видування пил здіймається у повітря. - Захисний одяг необхідно очистити за допомогою пилососа або прання. Заборонено продувати, вибивати або чистити щіткою захисний одяг. Транспортування літій-іонних акумуляторних блоків: Транспортування літій-іонних акумуляторних блоків регулюється Законом про небезпечний вантаж (UN 3480 та UN 3481). Під час відправлення літій-іонних акумуляторних блоків з'ясуйте актуальні чинні норми. За потреби зверніться за інформацією до своєї транспортної компанії. Сертифіковану упаковку можна придбати в Metabo. Відправляйте акумуляторні блоки лише, якщо корпус не пошкоджений та немає витоку рідини. При відправленні вийміть акумуляторний блок з інструмента. Вживати заходи проти короткого замикання контактів (наприклад, ізолювати клейкою стрічкою). Малюнки знаходяться у додатку до інструкції з експлуатації. Пояснення умовних позначень: Напрямок обертання

Перша швидкість Друга швидкість Загвинчування

Без обмеження крутного моменту Ударне свердління Крутний момент

1 Швидкозатискний патрон 2 Втулка (крутний момент, свердління, ударне свердління)* 3 Перемикач (1-ша/2-га швидкість) 4 Перемикач напряму обертання (встановлення напряму обертання) — з обох боків інструмента 5 Рукоятка 6 Кнопка для розблокування акумуляторного

7 Кнопка індикатора ємності 8 Індикатор ємності та сигнальний індикатор 9 Акумуляторний блок 10 Світлодіод 11 Натискний перемикач

• залежно від комплектації

7.1 Акумуляторний блок, індикатор

ємності та сигнальний індикатор Мал. B Перед використанням зарядіть акумуляторний

У разі зниження потужності зарядіть акумуляторний блок. Вказівки щодо заряджання акумуляторного блока див. в інструкції з експлуатації зарядного пристрою Metabo. Акумуляторні блоки мають індикатор ємності та сигнальний індикатор (8) (залежно від комплектації): Оптимальна температура зберігання — від 10 °C до 30 °C.

7.2 Виймання / встановлення

акумуляторного блока мал. C

7.3 Регулювання напрямку обертання,

блокування для транспортування (блокування проти увімкнення) мал. D

7.4 Вибір швидкості Мал. E

Установлювати перемикач (3) у потрібне положення, тільки коли електродвигун

7.5 Регулювання обмеження крутного

свердління, ударного свердління Мал. F

7.6 Увімкнення/вимкнення, налаштування

частоти обертання мал. A Увімкнення, частота обертання: натисніть на перемикач (11). Натисненням на перемикач можна також змінювати частоту

Вимкнення: відпустіть натискний перемикач (11). Вказівка: звук, що виникає при вимкненні інструмента, обумовлений конструктивними особливостями (механізм моментальної зупинки) і не впливає на роботу і строк служби інструмента.

7.7 Швидкозатискний патрон мал. G

У разі використання інструментальної насадки з хвостовиком із м'якого матеріалу затискний механізм необхідно підтягувати після нетривалого свердління. Вказівка для інструментів з маркуванням SB...:

1. Тріск, який може бути чутно після

відкривання патрона (зумовлено конструкцією), вимикається обертанням втулки у протилежному напрямку.

2. Закріплення інструментальної насадки:

Повертати втулку (2) в напрямку «GRIP, ZU» (затиснути), доки не буде подолано відчутний механічний опір. Увага! На цей момент інструментальна насадка ще не затиснута! Продовжуйте прокручувати із зусиллям (при цьому має відчуватися клацання) до упору — лише тепер інструментальна насадка затиснута

Чищення: встановіть інструмент вертикально швидкозатискним патроном донизу і поверніть втулку до упору в напрямку «GRIP, ZU» (затиснути), а потім до упору в напрямку «AUF, RELEASE» (розблокувати). Пил, що накопичився, висиплеться із швидкозатискного патрона.

7.8 Відкручування патрона Мал. H

Встановлення виконувати у зворотній послідовності.

8.1 Багатофункціональна система

контролю інструмента Якщо інструмент автоматично вимикається, це означає, що електронний блок активував режим самозахисту. Лунає попереджувальний сигнал (тривалий звуковий сигнал). Він припиняється макс. через 30 секунд або після відпускання натискного перемикача (11). Незважаючи на наявність цієї захисної функції, при виконанні деяких робіт можливе перевантаження інструмента і, як наслідок, його пошкодження. Причини і способи усунення несправностей

1. Акумуляторний блок майже розрядився

мал. А, В (електроніка захищає акумуляторний блок від пошкодження внаслідок глибокого розряджання). Якщо світлодіод (10) блимає, акумуляторний блок майже розряджений. За потреби натисніть кнопку (7) та перевірте рівень заряду за допомогою світлодіода (10). Якщо акумуляторний блок майже розрядився, його необхідно зарядити!

2. При тривалому перевантаженні

електроінструмента спрацьовує тепловий

Зачекайте, доки електроінструмент або акумуляторний блок не охолонуть.

якщо акумуляторний блок на дотик дуже теплий, охолодження акумуляторного

8. Усунення несправностейУКРАЇНСЬКАuk

блока можливе у зарядному пристрої «AIR COOLED».

інструмент охолоджується швидше в режимі холостого ходу.

3. При занадто високій силі струму (це

відбувається, наприклад, при тривалому блокуванні) електроінструмент вимикається. Вимкніть електроінструмент натискним перемикачем (11) . Продовжуйте роботу в нормальному режимі. Запобігайте блокуванню в подальшому. Використовувати тільки оригінальні акумуляторні блоки та приладдя Metabo. Повний асортимент приладдя див. на сайті www.metabo.com або в каталозі. Ремонт електроінструмента повинні здійснювати тільки кваліфіковані фахівці-

Для ремонту електроінструмента Metabo звертайтесь до регіонального представництва Metabo. Адреси див. на сайті www.metabo.com. Списки запасних частин можна завантажити на сайті www.metabo.com. Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і

Пакувальні матеріали необхідно утилізувати відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію наведено на сайті www.metabo.com у розділі «Сервіс». Заборонено утилізувати акумуляторні блоки разом з побутовими відходами! Несправні чи відпрацьовані акумуляторні блоки необхідно здавати дилерові фірми Metabo! Заборонено викидати акумуляторні блоки у

Тільки для країн ЄС: заборонено утилізувати електроінструменти разом з побутовими відходами! Згідно з європейською директивою 2012/19/ЄС про зберігання, збирання та переробку відходів електричного і електронного обладнання та відповідними національними нормами відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки. Перед тим як утилізувати акумуляторний блок, розрядіть його в електроінструменті. Вживати заходи проти короткого замикання контактів (наприклад, ізолювати клейкою стрічкою). Мал. I. Залишаємо за собою право на технічні зміни. U = напруга акумуляторного блока

= частота обертання в режимі холостого ходу Момент затягування при загвинчуванні гвинтів:

= загвинчування в м‘які матеріали

= загвинчування у тверді матеріали

= регульований момент затягування Макс. діаметр свердління:

2 max = у м'якій деревині

s = макс. кількість ударів m = маса (з найменшим акумуляторним

max = діапазон затискання свердлильного

Результати вимірювань отримані згідно зі стандартом EN 62841. Температура навколишнього середовища під час експлуатації: від –20 °C до 50 °C (працездатність обмежена при температурі нижче 0 °C). Допустима температура навколишнього середовища під час зберігання: від 0 °C до 30 °C. постійний струм На вказані технічні характеристики поширюються допуски, передбачені чинними стандартами. Значення емісії шуму За допомогою цих значень можна оцінювати і порівнювати емісію шуму різних електроінструментів. Залежно від умов експлуатації, стану електроінструмента або інструментальних насадок фактичне навантаження може бути вище або нижче. Для оцінки зразкового рівня емісії враховуйте перерви в роботі та фази роботи зі зниженим (шумовим) навантаженням. Визначте перелік організаційних заходів щодо захисту користувача з урахуванням відповідних значень емісії шуму. Сумарне значення вібрації (векторна сума трьох напрямків) розраховується відповідно до стандарту EN 62841:

h, ID = значення вібрації (ударне свердління в бетоні)

h, D = значення вібрації (свердління в металі)

h, S = значення вібрації (загвинчування

h, ... = коефіцієнт похибки (вібрація) Рівень звукового тиску за типом А:

= рівень звукового тиску

= рівень звукової потужності

=коефіцієнт похибки (рівень звукового

12. Технічні характеристикиУКРАЇНСЬКА uk

Під час роботи рівень шуму може перевищувати 80 дБ(A). Працювати в засобах захисту органів
