РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Express GV7120 TEFAL

(в зависимост от модела)

9. Lock-System (в зависимост от модела)

12. Нагревател (в корпуса)

РЕГУЛИРАНЕ НА ТЕМПЕРАТУРАТА И КОЛИЧЕСТВО ПАРА В ЗА ВИСИМОСТ ОТ ВИДА ТЪКАН ЗА ГЛАДЕНЕ : 1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:13 Page 120121 Гладене на сухо

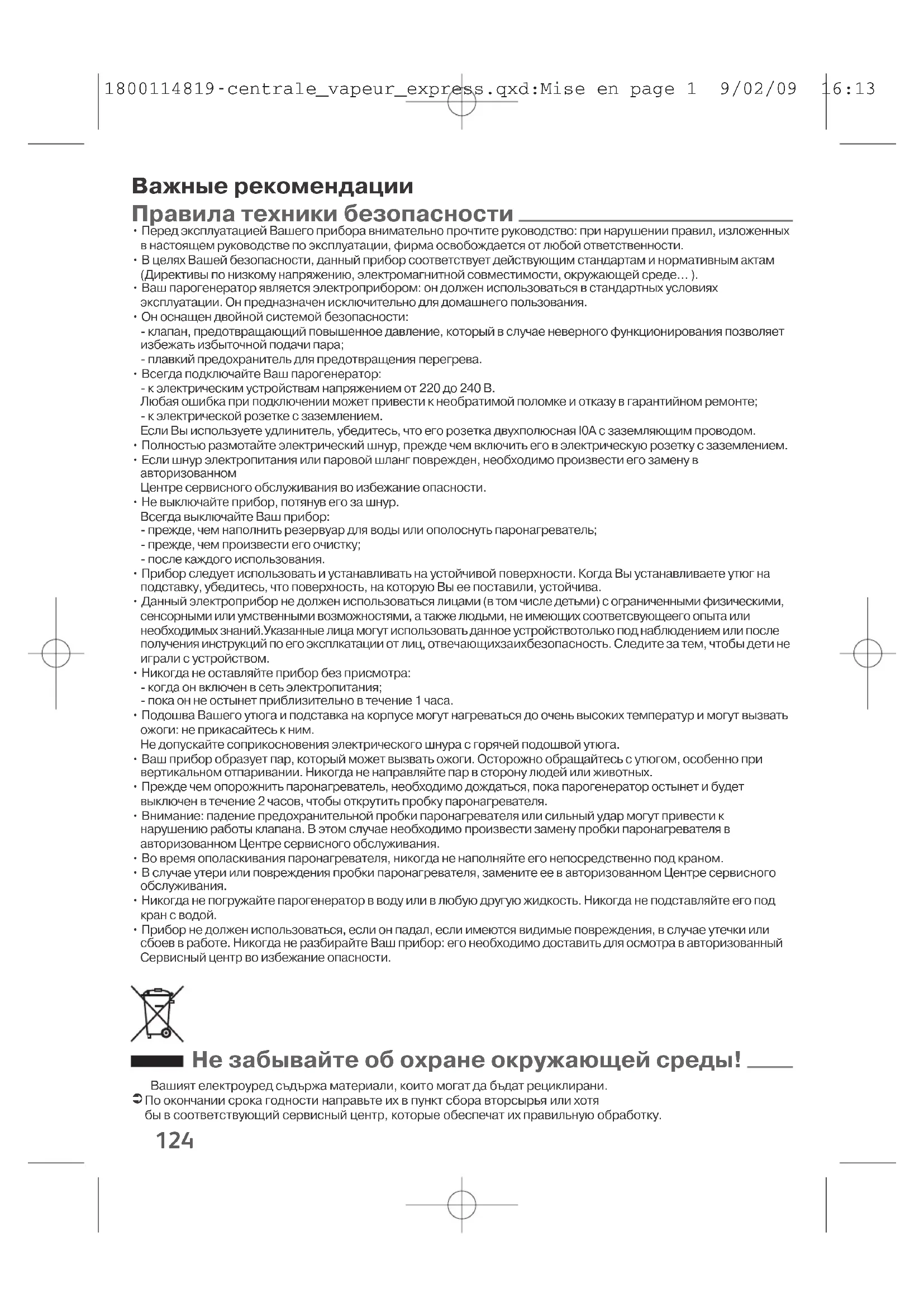

• Перед эксплуатацией Вашего прибора вним ательно прочтите руководство: при нарушении правил, изложенных в настоящем руководстве по эксплуатации, фирма освобождается от любой ответственности.

• В целях Вашей безопасности, данный приб ор соответствует действующим стандартам и нормативным актам (Директивы по низкому напряжению, электромагнитной совместимости, окружающей среде… ).

• Ваш парогенератор является электроприбором: он должен использоваться в стандартных условиях эксплуатации. Он предназначен исключительно для домашнего пользования.

• Он оснащен двойной системой безопасности: - клапан, предотвращающий повышенное давление, который в случае неверного функционирования позволяет избежать избыточной подачи пара; - плавкий предохранитель для предотвращения перегрева.

• Всегда подключайте Ваш парогенератор: - к электрическим устройствам напряжением от 220 до 240 В. Любая ошибка при подключении может привести к необратимой поломке и отказу в гарантийном ремонте; - к электрической розетке с заземлением. Если Вы используете удлинитель, убедитесь, что его розетка двухполюсная I0А с заземляющим проводом.

• Полностью размотайте электрический шнур, прежде чем включить его в электрич ескую розетку с заземлением.

• Если шнур электропитания или паровой шланг поврежден, необходимо произвести его замену в авторизованном Центре сервисного обслуживания во избежание опасности.

• Не выключайте прибор, потянув его за шнур. Всегда выключайте Ваш прибор: - прежде, чем наполнить резервуар для воды или ополоснуть паронагреватель; - прежде, чем произвести его очистку; - после каждого использования.

• Прибор следует использовать и устанавливать на устойчивой поверхн ости. Когда Вы устанавливаете утюг на подставку, убедитесь, что поверхность, на которую Вы ее поставили, устойчива.

• Да нны й э лект роп риб ор н е д олж ен и спо льз ова ться ли цами (в том числе детьми) с ограниченными физическими, сенсорными или умственными возможностями, а также людьми, не имеющих соответсвующеего опыта или необходимых знаний.Указанные лица могут использовать данное устройствотолько под наблюдением или после получения инструкций по его эксплкатации от лиц, отвечающихзаихбезопасность. Сл е д и те за т ем , ч т о б ы де т и не играли с устройством.

• Никогда не оставляйте прибор без присмотра: - когда он включен в сеть электропитания; - пока он не остынет приблизительно в течение 1 часа.

• Подошва Вашего утюга и подставка на корпусе могут нагреваться до очень высоких температур и могут вызвать ожоги: не прикасайтесь к ним. Не допускайте соприкосновения электрического шнура с горячей подошвой утюга.

• Ваш прибор образует пар, который может вызвать ожог и. Осторожно обращайтесь с утюгом, особенно при вертикальном отпаривании. Никогда не направляйте пар в сторону людей или животных.

• Прежде чем опорожнить паронагреватель, необ ходимо дождаться, пока парогенератор остынет и будет выключен в течение 2 часов, чтобы открутить пробку паронагревателя.

• Внимание: падение предохранительной п робки паронагревателя или сильный удар могут привести к нарушению работы клапана. В этом случае необходимо произвести замену пробки паронагревателя в авторизованном Центре сервисного обслуживания.

• Во время ополаскивания паронагревателя, никогда не наполняйте его непосредственн о под краном.

• В случае утери или повреждения пробки паронагрева теля, замените ее в авторизованном Центре сервисного обслуживания.

• Никогда не погружайте парогенератор в воду или в лю бую другую жидкость. Никогда не подставляйте его под кран с водой.

• Прибор не должен использоваться, если он падал, если имею тся видимые повреждения, в случае утечки или сбоев в работе. Никогда не разбирайте Ваш прибор: его необходимо доставить для осмотра в авторизованный Сервисный центр во избежание опасности. Вашият електpоуpед съдъpжа матеpиали, които могат да бъдат pециклиpани.

По окончании срока годности направьте их в пункт сбора вторсырья или хотя бы в соответствующий сервисный центр, которые обеспечат их правильную обработку. Не забывайте об охране окружающей среды! 1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:13 Page 124125

1. Кнопка включения пара

2. Ползунок регулировки температуры утю„а

4. Устройство вывода телескопического шланга (в

зависимости от модели)

5. Площадка для утюга

6. Загорающийся переключатель вкл/выкл O/I

7. Место для хранения электрического шнура

8. Электрический шнур

9. Скоба для крепления утюга к корпусу (в

зависимости от модели)

10. Крышка наполнения съемной емкости для воды

11. Съемная емкость для воды 1,4 l

12. Нагреватель (внутри корпуса)

13. Трубка подачи пара утюг-корпус

14. Канал для хранения широкого провода

15. Заглушка для слива воды из нагревателя

16. Панель управления

a. Кнопка «Restart» для повторного включения b. Красный индикатор «Съемная емкость для воды пуста» c. Зеленый индикатор «Прибор готов к работе» d. Оранжевый индикатор «Очистка нагревателя» e. Регулятор подачи пара

СИСТЕМА КРЕПЛЕНИЯ УТЮГА К КОРПУСУ – «LOCK- SYSTEM» (в зависимости от модели) Ваш парогенератор снабжен специальной скобой, удерживающей утюг на корпусе, чтобы упростить его переноску и хранение – рис.1:

• Разблокировать - рис.2

• Заблокировать - рис.3 Чтобы переносить парогенератор, держа его за ручку утюга: - поместите утюг на площадку и поверните запирающую скобу на утюг до упора (вы услышите щелчок) - рис.1. - возьмите утюг за ручку для переноски паро„енератора - рис.2. Какую воду использовать?

• Прибор предназначен для использования с водопроводной водой.

• Никогда не пользуйтесь водой, содержащей добавки (крахм ал, отдушки, ароматические или смягчающие вещества и т.п.), а также водой, слитой из систем отопления или конденсатом (например, водой из сушки для белья, водой, слитой из холодильника, водой из кондиционера, дождевой водой). В них содержатся органические отходы или минеральные вещества, которые концентрируются под воздействием тепла и вызывают «плевание» сопел, коричневые подтеки или преждевременный износ электроприбора. Наполнение паронагревателя

• Поместите парогенератор на твердую, горизонтальну ю поверхность, не портящуюся от контакта с горячими предметами.

• Убедитесь, что ваш прибор выключен и остыл.

• Откройте отверстие резервуара для залива воды - рис.4.

• Используйте графин для воды, наполните его максим ум одним литром воды и наполняйте паронагреватель осторожно - так, чтобы не перелить

• Закройте отверстие резервуара для залива воды.

Если вода в Вашем водопроводе слишком жесткая, смешайте равное количество водопроводной и деминерализированн ой воды из бутылки. Используйте устройство вывода телескопического

• Ваш утюг оборудован устройством вывода телескопического шланг а, чтобы шланг не тянулся по белью и не мял его снова во время глажения.

• Вытяните паровой шланг из ниши и полностью его размотайте.

• Снять связку, чтобы освободить выход шланга.

• Нажмите на кнопку Eject - рис.6 и телескопический шланг размотается автоматически.

• Когда выход шланга меняет направление, телескоп ическая система срабатывает автоматически без необходимости нажатия на кнопку Eject. Всегда используйте устройство вывод телескопического шланга для большего

• Полностью размотайте электрический шнур и вытян ите паровой шланг из его

• Поверните блокировочную скобу вперед, чтобы отсоединить утюг. - рис.3 (в зависимости от модели).

• Включайте Ваш парогенератор в электрическую розетку с заземлением.

• Нажмите на переключатель вкл/выкл, расположенный на корпусе: зеленый индикатор на панели управления замигает, и нагреватель начнет нагрева ться - рис.7.

• Примерно через 2 минуты светодиод перестанет мигать. Это означает, ч то пар готов к работе.

использовании может появиться безвредный дым или запах. Эти явления никак не повлияют на работу прибора и быстро прекратятся. Глажение с отпариванием

• Установите ползунок регулятора температуры утюга на требуемый тип ткани (см. прилагаемую таблицу).

• Загорится световой индикатор утюга. Внимание: прибор готов к работе, когда индикатор утюга погаснет, а зеленый индикатор на панели управления будет гореть постоянно.

• Отрегулируйте подачу пара (с помощью регулятора, расположенн ого на панели управления.

• Во время глажения индикатор, расположенный на утюге, и индикатор готовности пара могут загораться или гаснуть, в зависимости от необходимости дополнительного нагрева. Это не влияет на возможность использования прибора.

• Для получения пара нажмите кнопку подачи п ара на ручке утюга - рис.8. При отпускании кнопки подача пара прекращается.

• Примерно через минуту, и периодически во время пользования, электрон асос, установленный в Вашем приборе, будет подавать воду в нагреватель. Производимый им шум не является неисправностью.

• Если вы используете крахмал, распыляйте его с той стороны ткани, которую не будете проглаживать. Не ставьте утюг на металлическую подставку - вы можете ее повредить. Ставьте утюг на площадку на корпусе:

противоскользящее покрытие и может выдерживать значительную температуру.

Регулировка температуры

использовании или если вы несколько минут не пользовались паром: несколько раз подряд нажмите кнопку подачи пара, направив утюг в сторону от белья. Это позволит удалить холодную воду из

• Установка температуры утюга с помощью ползунка: - Рекомендуется начинать глажку с тканей, требующих более низкой температуры (•), переходя затем к тканям, выдерживающим более высокую температуру (••• или Max). - Если вы гладите смешанную ткань, отрегулируйте температуру утюга для самой деликатной ткани. - При глажении шерстяных вещей проведите над ними утюгом, не ставя его на ткань, и периодически нажимайте на кнопку подачи пара. Это позволит ва м избежать эффекта лоснящейся ткани.

• Установка регулятора подачи пара: - При глажении плотных тканей увеличьте подачу пара - рис.8. - Если вы гладите при низкой температуре, установите подачу пара на минимум.

Установка температуры утюга с помощью ползунка Положение регулятора подачи пара

VРЕГУЛИРОВКА ТЕМПЕРАТУРЫ В ЗАВИСИМОСТИ ОТ ТИПА ПРОГЛАЖИВАЕМОЙ ТКАНИ: 1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:13 Page 126127 Сухое глажение

• Не нажимайте на регулятор подачи пара. Разглаживайте вертикально

• Установите регулятор температуры утюга и регулятор расхода пара (в зависимости от модели) на максимальное положение.

• Повесьте одежду на плечики и слегка натяните ткань рукой. Образуемый пар очень горячий, ни в коем случае не разглаживайте одежду на человеке, а только лишь на плечиках.

• Нажимайте на регулятор подачи пара - рис.8 с перерывами, выполняя движение сверху вниз - рис.9. При глажении тканей, кроме льняных и хлопковых, удерживайте утюг в нескольких сантиметрах, чтобы не спалить ткань. Наполнение резервуара для воды

• Если загорается красный индикатор “Емкость для во ды пуста”– рис.10 y Вас нет пара. Съемная емкость для воды пуста.

• Отключите парогенератор от сети. Откройте отверстие резервуара д ля залива воды - рис.4.

• Используйте графин для воды, наполните его максим ум одним литром воды и наполняйте паронагреватель осторожно - так, чтобы не перелить

• Закройте отверстие резервуара для залива воды.

• Подключите парогенератор к сети. Для повторного включения нажмите расположенную на панели управления кнопку «restart» и продолжайте

• Примерно через 2 минуты светодиод перестанет мига ть. Это означает, что пар готов к работе. Техническое обслуживание и очистка Чистка Вашего парогенератора

• Не применяйте никаких средств бытовой химии или средств для удаления накипи для очистки подошвы или корпуса.

• Никогда не подставляйте утюг или его корпус под кран с водой.

• Производите очистку подошвы регулярно при помощи не металлической губки. При сильном загрязнении подошвы протрите ее влажной тканью (пока подошва еще теплая).

• Время от времени производите очистку пластмассовых частей при помощи мягкой, слегка влажной ткани. Прежде чем приступить к любой операции по техническому обслуживанию, убедитесь, что прибор отключен, что подошва и подставка остыли. Промывание паронагревателя

• Чтобы продлить срок работы нагревателя и избежать выб росов накипи, Ваш парогенератор снабжен оранжевым индикатором «очистка нагревателя», который расположен на панели управления и начинает мигать примерно после 10-ти использований - рис.12.

• Если мигает оранжевый индикатор «очистка нагревателя» вы можете продолжить глажение, но постарайтесь провести очистку нагревателя перед следующим использованием прибора.

• Перед тем, как сливать воду из парогенератора, об язательно дайте ему остыть в течение, как минимум, 2 часов, чтобы избежать риска получения

Не используйте для этой цели жидкости против накипи: они могут повредить нагреватель. Перед тем, как сливать воду из парогенератора, обязательно дайте ему остыть в течение, как минимум, 2 часов, чтобы избежать риска получения ожогов.

• Для простоты и большей эффективности рекомендуем пользоваться устройством для слива, которое поставляется в комплекте с прибором. Оно облегчит прополаскивание, упрощая уход за парогенератором.

• Ус т ро йс т во дл я сл ив а п о дх о ди т д ля ра бо т ы с бо ль ш инством водопроводных

• К устройству прилагается 2 типа мембран (a) (b) - рис.13. Выберите наиболее подходящую к Вашему крану.

• Поставьте парогенератор на край раковины, а утюг - рядом на пятку.

• О т к р у т и т е п р о т и в ч а с о в о й с т р е л ки н а ч е т в е р т ь з а г лушк у для слива воды - рис.14.

• С помощью монеты мягко отвинтите заглушку слива нагревателя - рис.15.

• Вставьте пластмассовый наконечник трубки слива 1 в отверстие нагревателя и аккуратно поверните вправо до фиксации. Сливное отверстие трубки должно находиться над раковиной - рис.16.

• Подключите резиновый наконечник трубки слива 2 к крану - рис.17.

• Постепенно и плавно открывайте кран, в течение пр имерно минуты давая холодной воде стекать в раковину по трубке слива - рис.18.

• Закройте кран и снимите трубку слива.

• С помощью монеты завинтите и затяните заглушку слива нагревателя.

• Закрутите заклушку для слива воды.

• Перед дальнейшим использованием нажмите на кнопку «Restart» - рис.11, чтобы оранжевый индикатор погас.

ПРОПОЛАСКИВАНИЕ НАГРЕВАТЕЛЯ БЕЗ ПОМОЩИ УСТРОЙСТВА ДЛЯ

• Поставьте парогенератор на край раковины, а утюг - рядом на пятку.

• О т к р у т и т е п р о т и в ч а с о в о й с т р е л к и н а ч е т в е р т ь з а г л ушку для слива воды - рис.14.

• С помощью монеты бережно отвинтите заглушку слива нагревателя - рис.15.

• П р о д о л ж а я д е р ж а т ь н а гр е в а те л ь в н а к л о н но м п о л о ж ении, с помощью как ой-либо емкости налейте в него примерно четверть литра водопроводной воды - рис.19.

• Немного поболтайте корпус, после чего полностью слейте из него воду в раковину. Для получения оптимального результата советуем повторить эту операцию дважды.

• Немного поболтайте корпус, после чего полностью слейте из него воду в раковину. Для получения оптимального результата советуем повторить эту операцию дважды - рис.20.

• С помощью монеты завинтите и затяните заглушку слива нагревателя.

• Закрутите заклушку для слива воды.

• Перед следующим использованием нажмите на кнопку «Restart» - рис.11, чтобы оранжевый индикатор погас. Хранение парогенератора

• Выключите выключатель пуск/останов и отключите прибор от электросети.

• Установите утюг на подставку, расположенную на парогенераторе(в зависимости от модели).

• Поверните запирающую скобу утюга до упора (Вы услышите щелчок ) - рис.21. Таким образом, Ваш утюг будет безопасно закреплен на корпусе. Уберите электрический шнур в отсек для хранения

• Уложите телескопический шланг в нише (в зависимости от модели). Возьмите оставшийся край шланга и надавите, чтобы убрать гибкую часть внутрь базы.

• Храните шнур парогенератора в канале для хранения п ровода.Сложите шнур в два раза, чтобы образовалась петля. Положите конец петли в канал для хранения ,затем аккуратно тащите до тех пор, пока не увидите конец с другой стороны канала - рис.22.

• Дайте остыть парогенератору прежде, чем убрать его на место, если вы хотите хранить его в шкафу или на узком пространстве.

• Вы можете благополучно убрать на место Ваш парогенератор. 1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:13 Page 128129

Неисправности Вероятные причины Устранение неисправностей Парогенератор не включается. Индикатор утюга и загорающийся переключатель вкл/выкл не горят. Электроприбор не находится под напряжением. Убедитесь, что электроприбор правильно подключен к сети, и нажмите на загорающийся переключатель вкл/выкл, расположенный в боковой части

Вода вытекает из отверстий

Ваш термостат неверно настроен: температура всегда остается слишком низкой. Обратитесь в авторизованный Сервисный центр. Вы используете пар, в то время как Ваш утюг не достаточно горячий. Проверьте настройку термостата и расхода пара. Вода конденсируется в трубках, так как Вы используете пар первый раз или Вы не использовали его в течение некоторого времени. Нажимайте на регулятор подачи пара в стороне от гладильной доски до тех пор, пока утюг не станет выбрасывать пар. На белье появляются следы воды. Чехол гладильной доски перенасыщен водой, так как он не подходит для работы с мощным парогенератором Убедитесь, что используете подходящую гладильную доску (основа с решеткой, позволяющая избежать конденсации). Белые потеки появляются из отверстий подошвы. Ваш паронагреватель выбрасывает накипь, поскольку он не ополаскивается регулярно. Споласкивайте паронагреватель после каждых 10 глажек (см. § споласкивание паронагревателя). Если используемая Вами вода жесткая, производите споласкивание чаще. Коричневые потеки появляются из отверстий подошвы и пачкают

Вы применяете химические средства для очистки от накипи или воду с добавками. Никогда не добавляйте никаких средств в паронагреватель (см. § какую воду использовать). Подошва за„рязнена или коричнево„о цвета и может испачкать белье. Вы устанавливаете слишком высокую температуру. Обратитесь к нашим рекомендациям по регулировке температуры. Вы недостаточно сполоснули белье или Вы гладите новую одежду до

Убедитесь в том, что Вы хорошо прополоскали белье, чтобы удалить вероятные остатки мыла или химических средств с новой

Вы используете крахмал. Всегда распыляйте крахмал с обратной стороны ткани, которую

Недостаточная подача или отсутствие пара. В паронагревателе нет воды. Наполните водой паронагреватель. Паронагреватель еще не находится в состоянии готовности. После включения, подождите 8 минут или пока не загорится световой индикатор готовности пара (в зависимости от модели). Температура подошвы утюга нагрелась до максимума. Парогенератор работает, но пар слишком горячий и сухой, как следствие, менее видимый. Неисправность Вашего парогенератора 1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:13 Page 129130 Неисправности Вероятные причины Устранение неисправностей Пробка пропускает пар. Пробка плохо закручена. Плотнее закрутите пробку. Уплотнитель пробки поврежден. Не используйте больше парогенератор и обратитесь вавторизованный Сервисный центр. Прибор неисправен. Не используйте больше парогенератор и обратитесь вавторизованный Сервисный центр.Зажегся красный индикатор “Емкость для воды пуста”. Вы не нажали на кнопку «Restart» для повторного включения.Для повторного включения нажмитена кнопку «Restart», расположеннуюна панели управления. Пар выходит снизу прибора. Прибор поврежден. Больше не пользуйтесь парогенератором и свяжитесь савторизованным сервиснымцентром. В случае невозможности установить причину неисправности, обратитесь в авторизованный Центр сервисного обслуживания. Электроутюги с парогенератором Tefal модели GV5xxx xx, GV6xxx xx, GV7xxx xx, GV8xxx и GV9xxx. Изготовлено во Франции на заводе Calor для компании “Группа СЕБ”, Франция (Groupe SEB, Chemin du Petit Bois Les 4 M - BP 172 69132 Ecully Cedex France) Официальный представитель и импортёр в России - ЗАО “Группа СЕБ Восток” 119180, Москва, Старомонетный пер., 14 стр.2, тел. 967-32-32 Информация о сертификации:

• Сертификат соответствия № РОСС FR.ME20.В06334

• Срок действия с 21.10.2008 по 21.11.2011

• Выдан OC“Сертинформ ВНИИНМАШ”

• Соответствуют требованиям ГОСТ Р 52161.2.3-2005 (МЭК 60335-2-3:2002) ГОСТ Р 51318.14.1-2006 (СИСПР 14-1-2005) (раздел 4) ГОСТ Р 51318.14.2-2006 (СИСПР 14-2-2001) (разделы 5,7) ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2-2005) ГОСТ Р 51317.3.3-99 (МЭК 61000-3-3-94) Срок службы изделия 2 года с даты продажи. 1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:13 Page 130131
