MasterFlush MF 7220 - туалет DOMETIC - Бесплатное руководство пользователя

Тип продукта	Морской туалет с измельчительным насосом
Бренд	Dometic
Модель	MasterFlush MF 7220
Размеры (компактная чаша)	Длина 13,3 дюйма (337 мм), ширина 14,5 дюйма (368 мм), высота 18,8 дюйма (476 мм), высота сиденья 12,3 дюйма (311 мм)
Материалы	Стеклокерамика (чаша), полипропилен (основание), полистирол или алюминий (панель переключателя)
Электропитание	12 В постоянного тока (20 А) или 24 В постоянного тока (10 А)
Потребляемый ток	20 А / 12 В пост. тока; 10 А / 24 В пост. тока
Рекомендуемый автоматический выключатель	25 А / 12 В пост. тока; 15 А / 24 В пост. тока
Тип смыва	Электрический со встроенным измельчительным насосом
Подача воды	Пресная вода (соединение NPT 1/2 дюйма) или морская вода (шланг с внутренним диаметром 3/4 дюйма)
Минимальный расход воды (пресная)	2 галлона в минуту (7,6 л/мин)
Диаметр нагнетательной линии	1,5 дюйма (38 мм) или 1,0 дюйма (25 мм)
Максимальное горизонтальное расстояние трубопровода	40 футов (12,2 м)
Максимальное вертикальное расстояние трубопровода	4 фута (1,2 м)
Основные функции	Электрический смыв, измельчение отходов, перекачивание в бак или наружный выброс, выключатель смыва с дистанционным управлением
Назначение	Суда (морские), выше или ниже ватерлинии
Техническое обслуживание и чистка	Подробные инструкции в руководстве (регулярная чистка, проверка соединений и хомутов)
Безопасность	Риск затопления, поражения электрическим током или возгорания; соблюдайте предупреждения и местные правила
Запасные части	Доступны в Dometic (используйте только оригинальные детали)
Гарантия	См. условия на Dometic.com (ограниченная гарантия, зависит от региона)

Часто задаваемые вопросы - MasterFlush MF 7220 DOMETIC

Какой тип электропитания необходим для MasterFlush MF 7220?

Туалет работает от 12 В пост. тока (20 А) или 24 В пост. тока (10 А). Рекомендуется автоматический выключатель на 25 А (12 В) или 15 А (24 В).

Можно ли использовать морскую воду для смыва?

Да, модель MF 7220 совместима с подачей морской воды. В этом случае используйте шланг с внутренним диаметром 0,75 дюйма (19 мм) и установите обратный клапан и соответствующий вентилируемый контур.

Как установить вентилируемый контур для предотвращения обратного потока?

Вентилируемый контур должен быть расположен как минимум на 8 дюймов (203 мм) выше самой высокой возможной ватерлинии. Используйте контур диаметром 0,75 дюйма (19 мм) с обратным клапаном для системы ниже ватерлинии.

Измельчает ли продукт отходы?

Да, туалет оснащен измельчительным насосом, который измельчает отходы перед перекачиванием в накопительный бак или непосредственно наружу.

Какова высота сиденья модели MF 7220?

Высота сиденья составляет 12,3 дюйма (311 мм) (компактная чаша).

Можно ли подключить смыв морской водой к системе пресной воды под давлением?

Нет, это запрещено. Подключение к системе пресной воды под давлением может привести к переливу и затоплению. Используйте только специальное питание.

Как обслуживать измельчительный насос?

Обслуживание описано в руководстве: регулярно очищайте насос и ситечко подачи воды (рекомендуется 100 ячеек). Проверяйте хомуты и уплотнения.

Каково максимальное расстояние для сливного шланга?

Максимальное горизонтальное расстояние составляет 40 футов (12,2 м), а максимальное вертикальное — 4 фута (1,2 м). Эти расстояния не суммируются.

Что делать, если накопительный бак полон?

Используйте контроллер уровня бака Dometic DTM (опционально) и реле отключения для отключения питания туалета и предотвращения переполнения.

Где найти полное руководство по эксплуатации?

Руководство доступно для бесплатного скачивания на notice-facile.com в формате PDF. Вы также можете отсканировать QR-код, указанный в кратком руководстве по запуску.

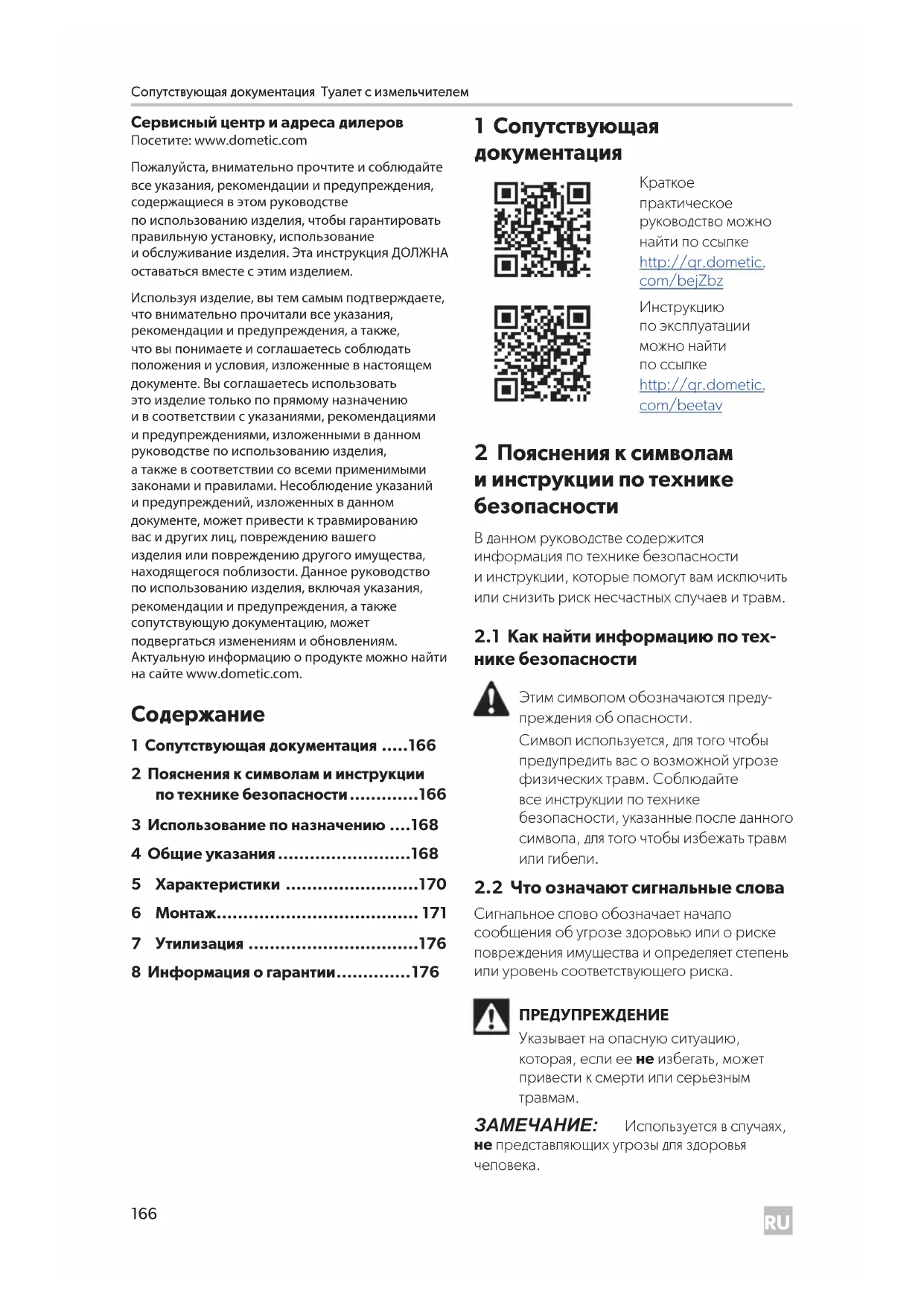

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MasterFlush MF 7220 DOMETIC

2 Пороченя К символам Инструкции NO Тхнke 6e3oNaChOCTN

В данном руководстве содержится информация по технике безопасности и инструкции, которые помогут вам исключить или снизить риск несчастных случаев и травм.

2.1 Как найти информацию по технике безопасности

Тип символа обозначает предупреждение об опасности.

Символ используется для того, чтобы предупредить вас о возможной угрозе физических травм. Соблюдайте все инструкции по технике безопасности, указанные после данного символа, чтобы избежать травм или гибели.

2.2 Что означают сигнальные слова

Сигнальное слово обозначает начало сообщения об угрозе здоровью или риске повреждения имущества и определяет степень или уровень соответствующего риска.

ПРЕДУПРЕЖДЕНИЕ

Указывает на опасную ситуацию, которая, если её не избежать, может привести к смерти или серьёзным травмам.

ЗАМЕЧАНИЕ: Используется в случаях, не представляющих угрозы здоровью человека.

Указывает на дополнительную информацию, не связанную с риском получения травмы.

2.3 Дополнительные инструкции

Для снижения риска возникновения несчастных случаев и получения травм выполняйте следующие требования, прежде чем приступить к установке или обслуживанию здания:

Полностью прочтите и выполняйте инструкции по технике безопасности.

• Перед эксплуатацией или обслуживанием данного изделия внимательно изучите данные инструкции. Производитель рекомендует привлекать квалифицированного механика или электрика для монтажа и обслуживания данного изделия. Ошибки при монтаже могут привести к повреждению оборудования, травмам и гибели персонала. Монтаж должен выполняться с соблюдением всех действующих законодательных требований страны и региона.

2.4 Общие сообщения безопасности

ПРЕДУПРЕЖДЕНИЕ: Риск затопления. Несоблюдение следующих предупреждений может привести к гибели или серьезной травме.

• Если туалет подключается к любым корпусным сигналам, на все трубопроводы таких сигналов необходимо установить клинкеры. Также необходимо обеспечить простой доступ к клинкерам для всех пользователей туалета, либо установить на шланги дополнительные клапаны с удобным доступом. Все клапаны должны быть полностью проходными и предназначенными для использования в морских условиях. Не рекомендуется применять пробковые запорные вентили.
• Если унитаз подключается к любым корпусным сигналам, все гибкие шланги должны соответствовать морским стандартам шланговых систем и должны крепиться ко всем без исключения компонентам (таким как клинкеры, вентилируемое колено или унитаз)

двумя хомутами из нержавеющей стали. Необходимы частые проверки целостности и герметичности соединений.

• Если водок сброса унитаза расположен менее чем на 20 см (8 дюймов) выше максимально возможного уровня ватерлинии в любой момент времени (при любом крене, массе груза и размещении балласта) и унитаз подключен к любым корпусным сигналам, то необходимо предусмотреть соответствующие вентилируемые колена во впускном (если сообщается с заборником забортной воды) и сливном трубопроводах. Это позволит избежать обратного засасывания морской воды внутрь судна. Вентилируемые колена необходимо оборудовать встроенным обратным клапаном, который будет пропускать воздух в трубопровод и защищать от срыва гидрозатвора.
• Если предполагается использовать для слива забортную воду, запрещается устанавливать насос забортной воды с автоматическим управлением в зависимости от потребления. Так как при утечке из бортового водяного клапана или любого соединения шланговой системы, такой насос будет запускаться автоматически и способен затопить судно. Запрещается подключать туалет, пользующийся для слива забортную воду, (модели 7160, 7260) к напорной бортовой системе водоснабжения.
• Перед началом любых работ с изделием убедитесь, что оно отключено от всех источников электропитания и что клинкеры находятся в закрытом или выключенном (off) положении.

ПРЕДУПРЕЖДЕНИЕ: Поражение электрическим током и/или опасность пожара.

Обеспечьте соблюдение всех местных нормативных требований, предъявляемых к электрическому оборудованию и системам.

ЗАМЕЧАНИЕ: Переполнение сточной цистерны может привести к серьезному повреждению судовой системы, в том числе к разрыву цистерны и разливу ее содержимого в трюме. Чтобы этого избежать, Dometic

рекомендует использовать реле отключения заполненной цистерны. При передаче сигнала заполнения сточной цистерны может использоваться дополнительный монитор цистерны DometicDTM01C или четырехуровневая система мониторинга цистерны DometicDTM04.

При опорожнении сточной цистерны соблюдайте все местные нормативные требования.

3 Использование по назначению

TyaNET (далее: TyaNET) представляет собой электрический унитаз, который перекачивает сточные воды с помощью насоса в накопительную систему, либо в другую систему сбора/удаления отходов, либо за борт. Удаленный переключатель слива позволяет пользователю поднять воду в чашу (до или после слива) и смывать по нажатию кнопки. Данное изделие предназначено для использования в морских условиях и должно применяться только по назначению и в соответствии с инструкцией.

В данной инструкции содержится информация о требованиях к монтажу изделия. Неправильный монтаж и/или ненадлежащая эксплуатация или техническое обслуживание могут привести к неудовлетворительной работе и возможному отказу. Изготовитель не несет ответственности за какие-либо травмы или повреждение продукта в результате следующих причин:

• Неправильная сборка или подключение, включая повышенное напряжение
• Неправильное техническое обслуживание или использование запасных частей, отличных от оригинальных запасных частей, предоставленных изготовителем
• Изменения продукта, выполненные без однозначного разрешения изготовителя
• Использование в целях, отличных от указанных в данной инструкции. Компания оставляет за собой право изменять внешний вид и технические характеристики продукта.

4 Общие указания

Представленные в данном документе изображения являются ориентировочными. Компоненты изделия и их расположение могут отличаться в зависимости от модели. Допустимая погрешность для указанных размеров составляет ±10 мм (0,38 дюйма).

4.1 Компоненты

Содержимое упаковки (Рис. 1 на стр. 2)

1УнITA3 с ИзMeльчInteМ

2ПееклочаTemь спиВа DFS-2F (стадрТ - унITA3 с песно вдои)

3ПееклочаTemь спиВа DFS-1F (стадрТ - унITA3 с збортон Вдои)

4Вы晋СнОДФИNTINr 38 ММ (1,5 ДЮМов)

5КомпЕKT ДЯ Креленяк ПОу

6КомпЕKT ВОДХИХ ПЛангов

Перень З苹ЧаTeɪ

Краткоe праКТИЧЕСКOE руховдSTВО

Не показано

1 OБратунь кларан (модаль с песно вордо) попорховник (mодаль с збортонь вордо) спва побождом

2 Ланг поочи ворды

3 Насос из meльчителя (пд падостковоь крышкои)

4 Энект pineckeшивовй Кларан (mодаль с збортонь вордо)

5 Раслоюжени наklейки с посторikaцhiонны Homepom ииздени

6 Баhandжая лente вiz Сержавець стani

7 Выл晋ский Фпунг

4.2 Схемы системы туалета

4.2.1 Система выдачи воды

Tyanet с прямым сливом за борт

(Рис. 5 на стр. 3)

1 Кингстон 2 Фланец, внутренний диаметр 25 мм (1,0 дюйма) или 38 мм (1,5 дюйма) 3 Сделать колено 305 мм (12,0 дюймов) над полом для поддержания уровня в яме 4 Унитаз с измерителем 5 Пресная или соленая вода, внутренний диаметр 13 мм (0,5 дюйма) 6 Отстойник пресной воды 7 Подача морской воды 8 Фланец, внутренний диаметр 19 мм (0,75 дюйма) 9 Обратный клапан обеспечивает постоянное заполнение насоса

Туалет с промывкой в море

(Рис. 6 на стр. 3)

1 Кингстон 2 Добавить вентилируемое колено, если цистерна ниже ватерлинии 3 Фитинг выпуска воздуха 4 Насос слева 5 Воздушный фильтр 6 Стоячая цистерна (в разрезе) 7 Слив к палубе 8 Одинарный поплавок контроля заполнения системы 9 Фланец, внутренний диаметр 25 мм (1,0 дюйма) или 38 мм (1,5 дюйма) 10 Сделать колено 305 мм (12,0 дюймов) над полом для поддержания уровня ямы 11 Унитаз с измерителем 12 Пресная или соленая вода, внутренний диаметр 13 мм (0,5 дюйма) 13 Отстойник пресной воды

14 Подача морской воды 15 Фланец, внутренний диаметр 19 мм (0,75 дюйма) 16 Обратный клапан обеспечивает постоянное заполнение насоса

4.2.2 Система ниже ватерлинии

Туалет с прямым сливом за борт (Рис. 7 на стр. 3)

1 Кингстон 2 Вентилируемое колено, 25 мм (1,0 дюйм) или 38 мм (1,5 дюйма) 3 Фитинг выпуска воздуха 4 Фланец, внутренний диаметр 25 мм (1,0 дюйм) или 38 мм (1,5 дюйма) 5 Унитаз с измерителем 6 Подача пресной воды 7 Линия пресной воды, внутренний диаметр 13 мм (0,5 дюйма) 8 Подача морской воды 9 Фланец, внутренний диаметр 19 мм (0,75 дюйма) 10 Вентилируемое колено 19 мм (0,75 дюйма) с обратным клапаном 11 Фитинг выпуска воздуха 12 Мин. 203 мм (8,0 дюймов) 13 Максимальный крен 14 Диапазон ватерлинии 15 Статическое положение

Туалет со сливом в цистерну

(Рис. 8 на стр. 4)

1 Кингстон 2 Добавить вентилируемое колено, если система ниже ватерлинии 3 Фитинг выпуска воздуха 4 Насос слева 5 Воздушный фильтр 6 Стоячая цистерна (в разрезе) 7 Слив к палубе

8Опционьний поглвок контPOR Запонны синстеры

9Фпintиг bblуckа BOЗдуха

10Шланг, BНут. ДИаметр 25 MM (1,0 Дюймов) ИП 38 MM (1,5 Дюймов)

11УнitaЗ сизмелчителем

12Подача песноь ВОДы ПИния песноь ВОДы, BНут. ДИаметр 13 MM (0,5 Дюймов)

13 Подача морскоь ВОДы

14Шланг, BНут. ДИаметр 19 MM (0,75 Дюймов)

15Вentирируеме КОпен 19 MM (0,75 Дюймов) с образ havIM Клиа_HOM

16Фпintиг bblуcka BOЗдуха

17Мин. 203 MM (8,0 Дюймов)

18Мakсимальни Крени

19Диаразим ватерлини

20Сточескоe поожения

5 Характеристики

5.1 Размеры

7120, 7160 (стандартная яма)

(Рис. 3 на стр. 2)

1375MM(14,8ДIOYMOB)

2381MM(15,0ДIOYMOB)

3483MM(19,0ДIOYMOB)

4349MM(13,8ДIOYMOB) BBICOTA CINDEHBY

5349MM(13,8ДIOYMOB)

6254MM(10,0ДIOYMOB)

7730MM(28,75ДIOYMOB) c ПОДHAToI KpbIшКоI CINDEHBY

7220, 7260 (комнатная)

(Рис. 3 на стр. 2)

1337MM (13,3ДIOйMOВ)

2368MM (14,5ДIOйMOВ)

3476MM (18,8ДIOйMOВ)

4311MM (12,3ДIOйMOВ) BbICOTa си徳нь

5349MM(13,8Дюймов)

6254MM(10,0Дюймов)

7667MM(26,3Дюймов)cпдятой Крьшко сиданbethя

Панель переключателя слива Dometic (Рис. 4 на стр. 2)

183	MM (3,25 Дюймов)
241	MM (1,625 Дюймов)

5.2 Материалы

УнITAЗ Стекловindэй Керампа
Осноане унITAЗ	Полиэропинян
Паненье- 畴лочален слива Dometic	Полистор (DFS- 1F ини DFS-2F); ини поиминь с пошковым поксытейм (DFST)

5.3 Минимальные системные требования

Злекту- чес试о	ПOTреб- яемы тok	20 A /12 В пост. тoka; 10 A/ 24В пост. тoka
	АВТOMати- чески	25 A /12 В пост. тoka; 15 A
	Быкtnю- чATEь	/24В пост. тoka
	П探测之道	Калбр 12 Полны Конту до 7,6 M (25 ФутоВ)
Систema Водо- сабxe- нЯ	Размер фп Tinнга	0,5 Дюмов NPT - Туалет
	Внутpen- ни	с пrecно ВODОY
	Диаметр побъшени шална	Внут. Диаметр 0,75 Дюмов - Туалет с заортынoi ВODОY
	Расхod Мин.	7,6 р/мен /2,0 ragл/мен - празсань ВODA
Спнв В数字货币-НиДиаметр	38 MM(1,5 Дюймов)ИПИ 25 MM(1,0 Дюймов)
Горизон-ТальнаДПИHA2	Мakc. 12,2 M(40cfутов)
Вернекал-ынай ДПИHA2	Мakc. 1,2 M(4cfута)

См. дополнительные сведения в рекомендациях на стр. 2. Горизонтальная и вертикальная длина не суммируются. В случае, если размеры системы близки к какому-либо из ограничений, проверьте эффективность работы слива.

6 Монтаж

Определите, какая вода будет подаваться в туалет, пресная или забортная, а также будет ли система расположена выше или ниже ватерлинии, а затем выполните инструкции по монтажу.

6.1 Система выше ватерлинии

Подробное описание схемы системы см. в разделе «Система выше ватерлинии» на стр. 169.

Важная информация:

Обратный клапан унитаза должен располагаться не менее чем на 203 мм (8,0 дюймов) выше максимально возможного уровня ватерлинии при предельном крене. - Вентилируемое колено должно располагаться не менее чем на 203 мм (8,0 дюймов) выше максимально возможного уровня ватерлинии при предельном крене. Для оптимальной работы туалета установите вентилируемое колено как можно ближе к высоте 203 мм (8,0 дюймов). - Поместите вентилируемое колено вблизи центра судна, чтобы уменьшить колебания уровня ватерлинии. - Максимальная высота подъема насоса морской воды должна составлять 1,2 м (4 фута). Максимальная высота нагнетания должна составлять 4 фута (1,2 м).

6.2 Система ниже ватерлинии

Подробное описание схемы системы см. в разделе «Система ниже ватерлинии» на стр. 169.

Важная информация:

• Вентилируемое колено 19 мм (0,75 дюйма) должно использоваться с клапаном «утиный клюв» или электрически нормально открытым электромагнитным клапаном.
• Вентилируемое колено должно располагаться не менее чем на 203 мм (8,0 дюймов) выше максимально возможного уровня воды при предельном крене. Для оптимальной работы туалета установите вентилируемое колено как можно ближе к высоте 203 мм (8,0 дюймов).
• Вентилируемое колено не должно располагаться более чем на 0,6 м (2 фута) выше воды.
• Поместите вентилируемое колено вблизи центра судна, чтобы уменьшить колебания уровня воды. Максимальная высота подъема насоса составляет 1,2 м (4 фута).
• Максимальная высота подъема составляет 4 фута (1,2 м).
