Typ produktu	Námořní toaleta s drticím čerpadlem
Značka	Dometic
Model	MasterFlush MF 7220
Rozměry (kompaktní mísa)	Délka 13,3 palce (337 mm), šířka 14,5 palce (368 mm), výška 18,8 palce (476 mm), výška sedadla 12,3 palce (311 mm)
Materiály	Skleněná keramika (mísa), polypropylen (základna), polystyren nebo hliník (spínací panel)
Elektrické napájení	12 V DC (20 A) nebo 24 V DC (10 A)
Spotřeba proudu	20 A / 12 V DC; 10 A / 24 V DC
Doporučený jistič	25 A / 12 V DC; 15 A / 24 V DC
Typ splachování	Elektrické s integrovaným drticím čerpadlem
Přívod vody	Sladká voda (přípojka NPT 1/2 palce) nebo mořská voda (hadice 3/4 palce ID)
Minimální průtok vody (sladká voda)	2 gpm (7,6 l/min)
Průměr výtlaku	1,5 palce (38 mm) nebo 1,0 palce (25 mm)
Maximální horizontální vzdálenost vedení	40 stop (12,2 m)
Maximální vertikální vzdálenost vedení	4 stopy (1,2 m)
Hlavní funkce	Elektrické splachování, drcení odpadu, čerpání do nádrže nebo venkovní výpusť, dálkový spínač splachování
Zamýšlené použití	Lodě (námořní), nad nebo pod čarou ponoru
Údržba a čištění	Podrobné pokyny v návodu (pravidelné čištění, kontrola přípojek a svorek)
Bezpečnost	Riziko zaplavení, úrazu elektřinou nebo požáru; dodržujte varování a místní předpisy
Náhradní díly	K dispozici u společnosti Dometic (používejte výhradně originální díly)
Záruka	Viz podmínky na Dometic.com (omezená záruka, liší se podle regionu)

Často kladené otázky - MasterFlush MF 7220 DOMETIC

Jaký typ elektrického napájení je potřeba pro MasterFlush MF 7220?

Toaleta pracuje na 12 V DC (20 A) nebo 24 V DC (10 A). Doporučuje se jistič 25 A (12 V) nebo 15 A (24 V).

Mohu použít mořskou vodu ke splachování?

Ano, model MF 7220 je kompatibilní s přívodem mořské vody. V tomto případě použijte hadici o vnitřním průměru 0,75 palce (19 mm) a nainstalujte zpětný ventil a vhodnou ventilační smyčku.

Jak nainstalovat ventilační smyčku, aby se zabránilo zpětnému toku?

Ventilační smyčka musí být umístěna alespoň 8 palců (203 mm) nad nejvyšší možnou čarou ponoru. Použijte smyčku o průměru 0,75 palce (19 mm) se zpětným ventilem pro systém pod čarou ponoru.

Brousí produkt odpad?

Ano, toaleta je vybavena drticím čerpadlem, které drtí odpad před čerpáním do sběrné nádrže nebo přímo ven.

Jaká je výška sedadla modelu MF 7220?

Výška sedadla je 12,3 palce (311 mm) (kompaktní mísa).

Mohu připojit splachování mořskou vodou k tlakovému systému sladké vody?

Ne, to je zakázáno. Připojení k tlakovému systému sladké vody by mohlo vést k přetečení a zaplavení. Používejte pouze samostatný přívod.

Jak udržovat drticí čerpadlo?

Údržba je popsána v návodu: pravidelně čistěte čerpadlo a sací koš (doporučuje se 100 ok). Zkontrolujte svorky a těsnění.

Jaká je maximální vzdálenost pro odpadní hadici?

Maximální horizontální vzdálenost je 40 stop (12,2 m) a maximální vertikální vzdálenost je 4 stopy (1,2 m). Tyto vzdálenosti nelze sčítat.

Co dělat, když je sběrná nádrž plná?

Použijte regulátor hladiny nádrže Dometic DTM (volitelný) a zastavovací relé pro odpojení napájení toalety a zabránění nadměrnému plnění.

Kde najít kompletní návod k použití?

Návod je k dispozici ke stažení zdarma na notice-facile.com ve formátu PDF. Můžete také naskenovat QR kód v rychlém průvodci.

NÁVOD K OBSLUZE MasterFlush MF 7220 DOMETIC

Návod na montáž. 135

CS

Toaleta s drticem

Návod k montáži. 145

HU

Daralos vécé

1 Související dokumenty 135 2 Vysvětlení symbolů a bezpečnostní pokyny 135 3 Použití v souladu s určením ...136 4 Všeobecná upozornění 137 5 Specifikace 138 6 Montáž 139 7 Likvidace 144 8 Informace o záruce 144

1 Související dokumenty

Průvodce rychlým spuštěním najdete online na adrese http://qr.dometic.com/bejZbz

Návod k obsluze najdete online na adrese http://qr.dometic.com/beetav

2 Vysvětlení symbolů a bezpečnostní pokyny

Signální slovo identifikuje bezpečnostní zprávy a zprávy o škodách na majetku a také označuje stupeň nebo úroveň závažnosti nebezpečí.

VÝSTRAHA

3 Použití v souladu s určením

Obrázky použité v tomto dokumentu slouží pouze pro referenční účely. Součásti a jejich umístění se mohou lišit v závislosti na konkrétním modelu výrobku. Rozměry se mohou lišit o ±10 mm (0,38 palce).

4.1 Suciasti

Obsah balenia (Obrázok 1 na strane 2)

Toaleta s priamym vypúšťaním cez palubu

(Obrázok 7 na strane 3)

Toaleta Sklokeramika
Základnaitoalty	Polypropylén
Panel splacho-vacích spinačovDomatic	Polystyryn (DFS-1F a DFS-2F) alebo hliníks práskovým naterom (DFST)

5.3 Minimálne požiadavky na systém

6.3.5 Modely so splachovaním sladkou vodou

1. Nainštalujte prívodné vodovodné potrubie (nie je súčasťou dodávky). Použite pružnú hadicu s vnútorným priemerom 13 mm (0,5 palca) s 1/2 palcovou armaturou NPT na pripojenie k vodnému ventilu toalety.
2. Na prívodné potrubie nainštalujte uzatvárací ventil (nie je súčasťou dodávky).
3. Na čistenie a údržbu toalety.

6.4 Výstupné potrubie

Len modely so splachovaním morskou vodou.

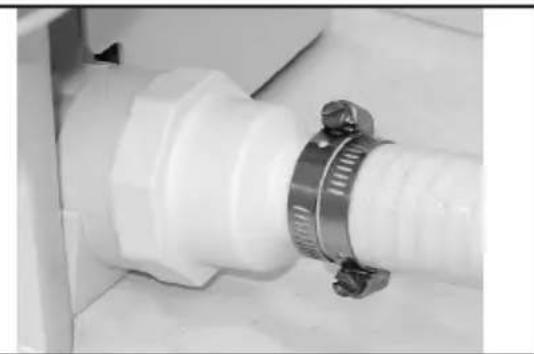

1. Nainštalujte uzatvárací kohút a výstupnú hygienickú hadicu (nie sú súčasťou dodávky).
2. Na vedenie odpadu do odpadovej nádrže s výpustným čerpadlom alebo priamo cez palubu použite 25 mm (1,0 palcový) alebo 38 mm (1,5 palcový) plnoprietokový uzatvárací kohút a flexibilnú hadicu. Dodržiavajte pokyny výrobcu uzatváracieho kohúta. - Výpustný uzatvárací kohút odpadu musí byť umiestnený na korme vyššie ako výpustný uzatvárací kohút vody. - Výstupné potrubie nesmie mať žiadne ostré ohyby alebo zúženia.

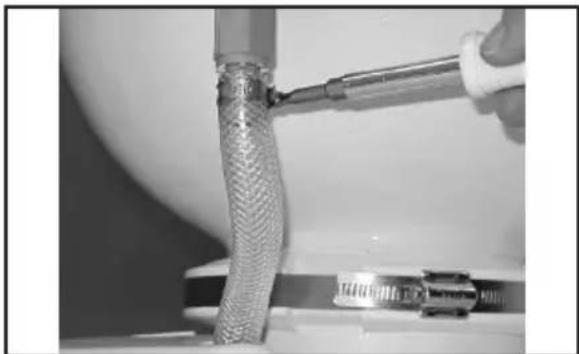

3. Na každém připojení použijte dvě hadicové svorky z nerezové oceli. -Zajistěte držáky po celé délce hadice, aby se omezil pohyb a boční zatížení spojů. -Udržujte hadice co nejkratší. Odstraňte průhyby nebo nízká místa, která mohou omezovat průtok.
4. V blízkosti toalety nainstalujte smyčku vypouštěcí hadice (není součástí dodávky).

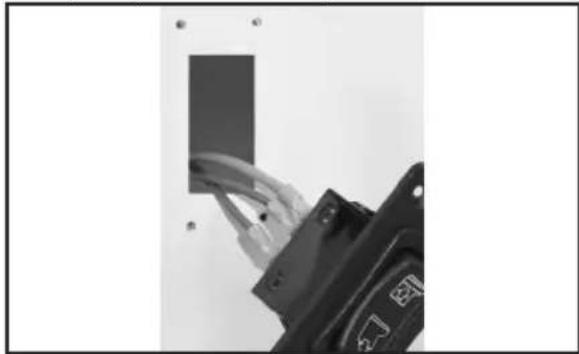

1. Vyřízněte přístupový otvor pro spínač.
2. Vypněte elektrické napájení.
3. Veďte měděný kladný vodič (podle norem ABYC) od obvodového jističe nebo pojistky k přístupovému otvoru spínače.

-Pokud systém toalety obsahuje systém monitorování nádrže série DTM, podívejte se na část „Systém toalety s monitorováním nádrže a vypínacím relé“ na straně 144.

1. Veďte červený vodič z čerpadla macerátoru do přístupového otvoru spínače.
2. Veďte vodič z přístupového otvoru spínače k elektrickému vodnímu ventilu ve spodní části toalety (model se sladkou vodou).
3. Připojte vodiče podle schématu pomocí plochých konektorů.
4. Připevněte spínač na stěnu pomocí přiložených šroubů.
5. Připojte uzemňovací vodiče od čerpadla macerátoru a elektrického vodního ventilu (jen modely se sladkou vodou) k elektrickému uzemňovacímu vedení plavidla podle schématu zapojení. Zajistěte dodatečný drát na toaletě, aby se toaleta dala snadno vyjmout z podlahy při údržbě.
6. Zaveďte přívod vody do nádrže a vypouštěcí potrubí do toalety. Podívejte se

na část „Uspořádání systému toalety“ na straně 137.

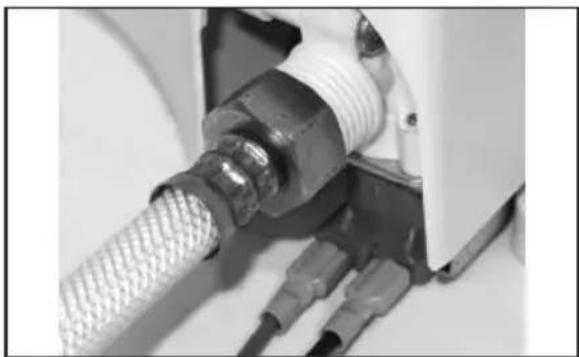

16 hadicové svorky na vypouštěcí hadici

6.6 Systém toalety s monitorováním nádrže a vypínacím ventilem

8.2 Krajiny asijsko-tichomořského regionu (APAC)

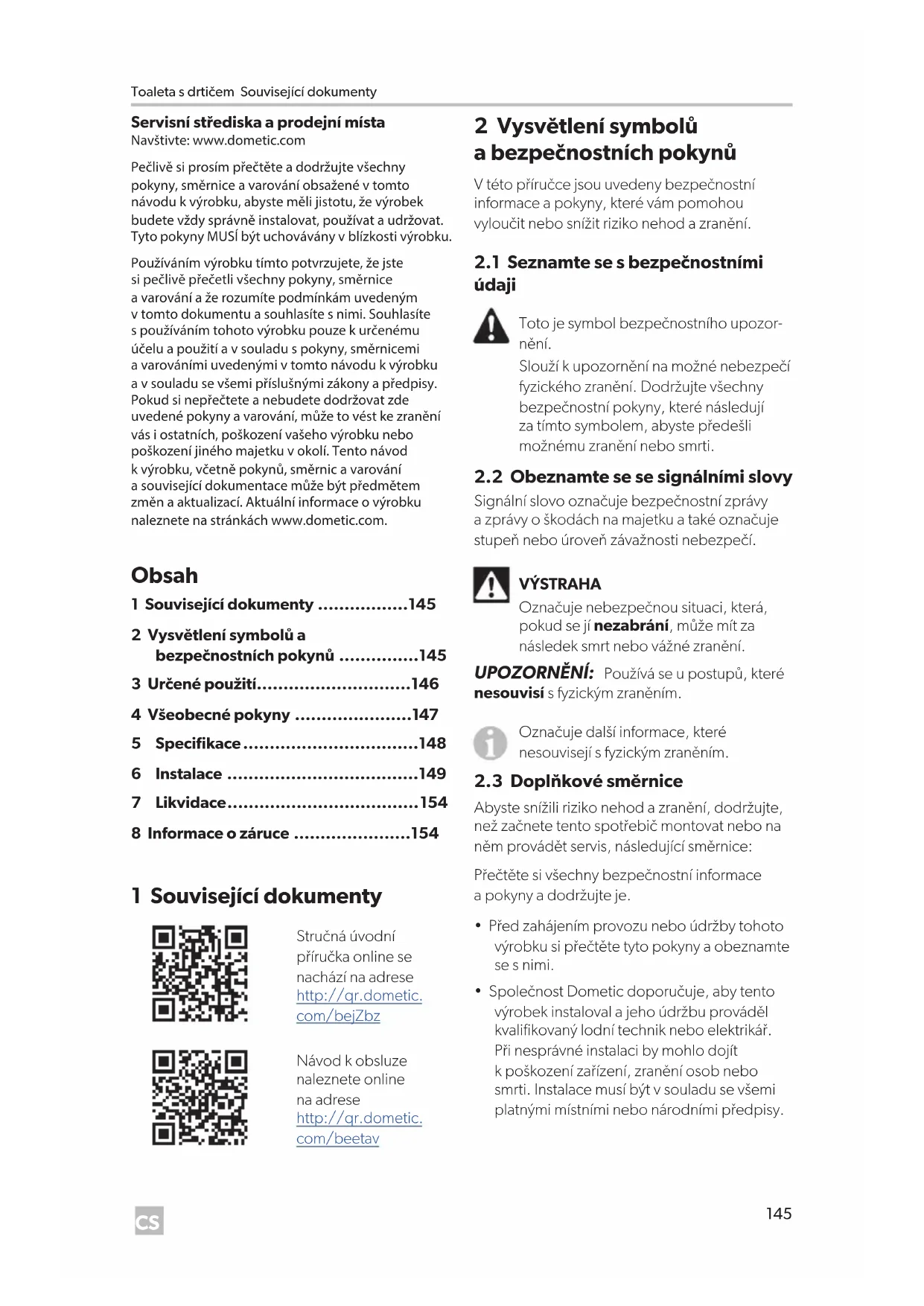

Pečlivě si prosím přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu k výrobku, abyste měli jistotu, že výrobek budete vždy správně instalovat, používat a udržovat. Tyto pokyny MUSÍ být uchovávány v blízkosti výrobku.

Používáním tohoto výrobku tímto potvrzujete, že jste si pečlivě přečetli všechny pokyny, směrnice a varování a že rozumíte podmínkám uvedeným v tomto dokumentu a souhlasíte s nimi. Souhlasíte s používáním tohoto výrobku pouze k určenému účelu a použití a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu k výrobku a v souladu se všemi příslušnými zákony a předpisy. Pokud si nepřečtete a nebudete dodržovat zde uvedené pokyny a varování, může to vést ke zranění vás i ostatních, poškození vašeho výrobku nebo poškození jiného majetku v okolí. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace, může být předmětem změn a aktualizací. Aktuální informace o výrobku naleznete na stránkách www.dometic.com.

Obsah

1 Související dokumenty 145 2 Vysvětlení symbolů a bezpečnostních pokynů 145 3 Určené použití 146 4 Všeobecné pokyny 147 5 Specifikace 148 6 Instalace 149 7 Likvidace 154 8 Informace o záruce 154

1 Související dokumenty

Stručná úvodní příručka online se nachází na adrese http://qr.dometic.com/bejZbz

Návod k obsluze naleznete online na adrese http://qr.dometic.com/beetav

2 Vysvětlení symbolů a bezpečnostních pokynů

V této příručce jsou uvedeny bezpečnostní informace a pokyny, které vám pomohou vyloučit nebo snížit riziko nehod a zranění.

2.1 Seznamte se s bezpečnostními údaji

Toto je symbol bezpečnostního upozornění.

Slouží k upozornění na možné nebezpečí fyzického zranění. Dodržujte všechny bezpečnostní pokyny, které následují za tímto symbolem, abyste předešli možnému zranění nebo smrti.

2.2 Obeznamte se se signálními slovy

Signální slovo označuje bezpečnostní zprávy a zprávy o škodách na majetku a také označuje stupeň nebo úroveň závažnosti nebezpečí.

VÝSTRAHA

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek smrt nebo vážné zranění.

UPOZORNĚNÍ: Používá se u postupů, které nesouvisí s fyzickým zraněním.

Označuje další informace, které nesouvisí s fyzickým zraněním.

2.3 Doplňkové směrnice

Abyste snížili riziko nehod a zranění, dodržujte, než začnete tento spotřebič montovat nebo na něm provádět servis, následující směrnice:

Přečtěte si všechny bezpečnostní informace a pokyny a dodržujte je.

• Před zahájením provozu nebo údržby tohoto výrobku si přečtěte tyto pokyny a obeznamte se s nimi. Společnost Domatic doporučuje, aby tento výrobek instaloval a jeho údržbu prováděl kvalifikovaný lodní technik nebo elektrikář. Při nesprávné instalaci by mohlo dojít k poškození zařízení, zranění osob nebo smrti. Instalace musí být v souladu se všemi platnými místními nebo národními předpisy.

2.4 Obecné bezpečnostní pokyny

VÝSTRAHA: Nebezpečí zaplavení. Nedodržení těchto výstrah může mít za následek smrt nebo vážné zranění.

• Je-li toaleta připojena k jakékoli průchozí armatuře, musí být ve všech potrubích připojených k průchozí armatuře namontovány řádně nainstalované kohouty na mořskou vodu. Kohouty na mořskou vodu musí být snadno přístupné všem uživatelům toalety nebo musí být v hadicích, kde jsou snadno přístupné, namontované sekundární ventily. Všechny ventily musí být ventily s plným průtokem námořní kvality. Nedoporučují se šoupátka uzavíraná šroubováním.
• Je-li toaleta připojena k jakékoli průchozí armatuře, musí být všechny pružné hadice námořní sanitární kvality a musí být na jakémkoli připojení upevněny k jakékoli armatuře (jako je kohoutek na mořskou vodu, odvzdušňovací smyčka nebo toaleta) pomocí dvou šnekových páskových svorek na hadice z nerezové oceli. Připojení je nutné často kontrolovat, jestli jsou neporušená.
• Je-li toaleta kdykoliv (za libovolných podmínek podélného či bočního náklonu nebo zatížení) méně než 8 palců (20 cm) nad nejvyšší možnou hladinou vody a je připojena k jakékoli průchozí armatuře, musí být v sání (je-li připojeno k surové vodě) nebo vypouštěcím potrubí namontovaný řádně umístěný odvzdušňovací smyček, aby se zabránilo potenciálnímu zpětnému odsávání mořské vody do lodi. Odvzdušňovací smyček musí být vybaven integrovaným kontrolním ventilem, který vpouští do vedení vzduch, aby se odsávání zabránilo.
• Splachovací záchod kdykoli používá ke splachování surovou vodu, nesmí být namontované čerpadlo na surovou vodu řízené automaticky ovládaným spínačem na vyžádání. Pokud by palubní vodní ventil nebo jakékoli vodovodní připojení začaly unikat, automaticky ovládané čerpadlo by se nespustilo a mohlo by dojít k zaplavení lodi.
• SPLACHOVACÍ ZÁCHOD na surovou vodu (modely 7160, 7260) nepřipojujte k palubnímu tlakovému vodnímu systému.
• Před zahájením jakýchkoli prací na tomto výrobku se ujistěte, že bylo vypnuto veškeré elektrické napájení jednotky a že kohouty pro mořskou vodu jsou v poloze zavřeno nebo vypnuto.

VÝSTRAHA: Nebezpečí úrazu elektrickým proudem a požáru.

Dodržujte všechny místní předpisy pro elektrické instalace.

UPOZORNĚNÍ: Přelnění zachytné nádrže může způsobit vážné poškození sanitárního systému, například protržení zachytné nádrže a uvolnění obsahu nádrže do podpalubí. Abyste této možnosti předešli, doporučuje společnost Dometic používat vypínací relé při plné nádrži. Signál o plné nádrži může být generován volitelným monitorovacím systémem nádrže DTM01C nebo čtyřúrovňovým monitorovacím systémem nádrže DTM04 společnosti Dometic.

Dodržujte všechny místní předpisy pro vypouštění odpadních nádrží.

3 Určené použití

Toaleta s drtičem (dále jen toaleta nebo výrobek) představuje elektrickou splachovací toaletu, která drtí odpad a přečerpává jej buď do zachytné nádrže nebo do jiného systému pro skladování/odstraňování odpadních vod a do vody. Toaleta je ovládána dálkovým spínačem a umožňuje uživateli přidat vodu do mísy (před nebo po spláchnutí) a spláchnout toaletu stisknutím tlačítka. Tato toaleta je určena pro použití v námořním prostředí a je vhodná pouze pro zamýšlený účel a použití v souladu s tímto návodem.

Tento návod obsahuje informace, které jsou nezbytné k řádné montáži výrobku. Nesprávná instalace a/nebo nevhodné použití a údržba povedou k neuspokojivému výkonu a možné závadě. Výrobce nepřijímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:

• Nesprávné sestavení nebo připojení včetně nadměrného napětí
• Nesprávná údržba nebo použití jiných náhradních dílů než originálních dílů dodaných výrobcem
• Úpravy výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

Společnost Domatici si vyhrazuje právo změnit vzhled a specifikace výrobku.

4 Všeobecné pokyny

Obrázky použité v tomto návodu jsou určeny pouze pro referenční účely. Součásti a umístěné součásti se může lišit podle konkrétních modelů produktu. Míry se mohou lišit o ±0,38 palce (10 mm).

4.1 Součásti

Obsah balení (Obrázek 1 na straně 2)

1 Toaleta s drtičem 2 Spínač splachování DFS-2F (standardní - splachovací záchod se sladkou vodou) 3 Spínač splachování DFS-1F (standardní - splachovací záchod se surovou vodou) 4 Výpustné šroubení 1,5 palce (38 mm) 5 Sada kování pro montáž na podlahu 6 Sada hadice přívodu vody

Seznam dílů

Stručná úvodní příručka

1 Nezobrazeno

Součásti záchodu (Obrázek 2 na straně 2)

1 Zpětný ventil splachování okraje (toaleta se sladkou vodou) nebo adaptér (model se surovou vodou). 2 Hadice přívodu vody 3 Čerpadlo drtiče (pod plastovým krytem) 4 Elektrický vodní ventil (model se surovou vodou) 5 Umístění identifikačního štítku výrobku 6 Přítlačný pásek z nerezové oceli 7 Výpustné šroubení

4.2 Rozvržení systému záchodu

4.2.1 Systém nad hladinou vody

Záchod s přímým palubním vypouštěním

(Obrázek 5 na straně 3)

1 Mořský ventil 2 Vnitřní přepážka 1,0 palce (25 mm) nebo 1,5 palce (38 mm) 3 Vytvořte smyčku 12,0 palce (305 mm) nad podlahou, aby se voda zadržela v míse 4 Toaleta s drtičem 5 Přívod sladké vody Vnitřní průměr vedení sladké vody 0,5 palce (13 mm) 6 Z přívodu sladké vody 7 Přívod mořské vody 8 Vnitřní průměr hadice 0,75 palce (19 mm) 9 Kontrolní ventil zaručuje, že čerpadlo zůstane připravené

Záchod s vypouštěním zachytné nádrže

(Obrázek 6 na straně 3)

1 Mořský ventil 2 Jestliže je zachytná nádrž pod hladinou vody, přidejte odvzdušňovací smyčku 3 Odvzdušňovací šroubení 4 Vypouštěcí čerpadlo 5 Protipachový filtr 6 Zachytná nádrž (průřez) 7 Palubní vypouštění 8 Volitelný hladinový plovák plné nádrže 9 Vnitřní průměr hadice 1,0 palce (25 mm) nebo 1,5 palce (38 mm) 10 Vytvořte smyčku 12,0 palce (305 mm) nad podlahou, aby se voda zadržela v míse

11 Toaleta s drtičem 12 Přívod sladké vody Vnitřní průměr vedení sladké vody 0,5 palce (13 mm) 13 Z přívodu sladké vody

14 Prívod mořné vody

15 Vnitřné prùměr hadice 0,75 palce (19 mm)

16 Kontrolné ventil zaručuje,Že Čerpadlo zústane pripravené

4.2.2 Systém pod hladinou vody

Záchod s přímým palubním vypouštěním

(Obrázek 7 na straně 3)

1 Mořský ventil

2 Odvzdušnovací smyčka 1,0 palce (25 mm) nebo 1,5 palce (38 mm)

3 Odvzdušnovací šroubení

4 Vnitří průměr hadice 1,0 palce (25 mm) nebo 1,5 palce (38 mm)

5 Toaleta s drtičem

6 Prívod sladné vody

7 Vnitří průměr vedení sladné vody 0,5 palce (13 mm)

8 Prívod mořské vody

9 Vnitří průměr hadice 0,75 palce (19 mm)

10 Odvzdušnovací smyčka s kontrolné mventilem 0,75 palce (19 mm)

11 Odvzdušnovací šroubení

12 Minimum 8,0 palce (203 mm)

13 Maximálné bočné náklon

14 Rozsah hladiny vody

15 Statický

Záchod s vypouštěním zachytné nádrže

(Obrázek 8 na straně 4)

1 Mořský ventil

2 jestliže je záchytná nádrž pod hladinou vody, prridejte odvzdušnovací smyčku

3 Odvzdušnovací sroubení

4 Vypoustěcí Čerpadlo

5 Protipachový filtr

6 Záchytná nádrž (průrez)

7 Palubní vypoustěné

8 Volitelný hladinový plovák plné nádrže

9 Odvzdušnovaci šroubení

10 Vnitříní prùměr hadice 1,0 palce (25 mm) nebo 1,5 palce (38 mm)

11 Toaleta s drtičem

12 Prívod sladké vody Vnitříní prùměr vedení sladké vody 0,5 palce (13 mm)

13 Prívod mořské vody

14 Vnitříní prùměr hadice 0,75 palce (19 mm)

15 Odvzdušnovaci smyčka s kontrlním ventilem 0,75 palce (19 mm)

16 Odvzdušnovaci šroubení

17 Minimum 8,0 palce (203 mm)

18 Maximální bočné náklon

19 Rozsah hladiny vody

20 Statický

5 Specifikace

5.1 Rozměry

7120, 7160 (standardní mísa)

(Obrázek 3 na straně 2)

1 14,8 palce (375 mm)

2 15,0 palce (381 mm)

3 19,0 palce (483 mm)

4 Výška sedátka 13,8 palce (349 mm)

5 13,8 palce (349 mm)

6 10,0 palce (254 mm)

7 Prkényko sedátka zvednute 28,75 palce (730 mm)

7220, 7260 (kompaktní námořní mísa)

(Obrázek 3 na straně 2)

1 13,3 palce (337 mm)

2 14,5 palce (368 mm)

3 18,8 palce (476 mm)

4 Výška sedátka 12,3 palce (311 mm)

5 13,8 palce (349 mm)

6 10,0 palce (254 mm)

7 Prkěnko sedátka zvednute 26,3 palce (667 mm)

Splachovaci spinácí panel Domatic (Obrázek 4 na straně 2)

1 3,25 palce (83 mm)

2 1,625 palce (41 mm)

5.2 Materiály

Toaleta Sklokeramika
Základna toalety	Polypropylen
Splachovacic spinacipanel Domatic	Polystyren (DFS-1F nebo DFS-2F); nebo hliníks práskovaným povrchem (DFST)

5.3 Minimální systémové požadavky

Elektrická instalace	Príkon 20 A	/ 12 VDC; 10 A / 24 VDC
	Jistić 25 A	12 VDC; 15 A / 24 VDC
	Elektro-installace	12rozchodné Celkový obvod až do 7,6 m (25 stop)
Prívod vody	Velikost koványi	Národní
	Vnitřné průměr	standardné trubkový závit 0,5 palce - SPLACHOVACÍ toaleta se sladkou vodou
	prívodné hadice
		Vnitřné průměr 0,75 palce - SPLACHOVACÍ toaleta se surovou vodou
		Prútok Minimum 2,0 g/min / 7,6 l/min - SPLACHOVÁNÍ sladkou vodou

Vybjeni Vinití prùměr	1,5 palce (38 mm) nebo 1,0 palce (25 mm)
Horizontálné dráha²	Maximálné 40 stop (12,2 m)
Vertikálné dráha²	Maximálné 4 stopy (1,2 m)

1 Další informace se nacházejí v Pokynech ABYC. 2 Horizontální a vertikální dráhy se nesčítají. Pokud se instalace blíží k jednomu z těchto omezení, zkontrolujte, zda je průtok při vypouštění dostatečný.

6 Instalace

Zjistěte, jestli přívod vody do záchodu bude sladká nebo mořská voda a jestli bude nad nebo pod hladinou vody plavidla, a poté dodržujte příslušné pokyny pro montáž.

6.1 Systém nad hladinou vody

Podrobnosti rozvržení viz „Systém nad hladinou vody" na straně 147.

Následující informace jsou důležité:

• Obruba záchodové mísy musí být minimálně 8,0 palce (203 mm) nad nejvyšší možnou hladinou vody při plném bočním náklonu.
• Odvzdušňovací smyčky musí být minimálně 8,0 palce (203 mm) nad nejvyšší možnou hladinou vody při plném bočním náklonu. Záchod bude fungovat optimálně, když odvzdušňovací smyčku namontujete co nejblíže výšce 8,0 palce (203 mm).
• Odvzdušňovací smyčky umístěte podél středu lodi, aby se minimalizovala fluktuace výšky hladiny vody. Maximální zdvih čerpadla mořské vody je 4 stopy (1,2 m). Maximální tlak vypouštění je 4 stopy (1,2 m).

6.2 Systém pod hladinou vody

Podrobnosti viz „Systém pod hladinou vody" na straně 148.

Následující informace jsou důležité:

• Odvzdušňovací smyčka 0,75 palce (19 mm) musí používat buď ventil kachního zobáku, nebo elektrický normálně otevřený magnetický ventil.
• Odvzdušňovací smyčky musí být minimálně 8,0 palce (203 mm) nad nejvyšší možnou hladinou vody při plném bočním náklonu. Záchod bude fungovat optimálně, když odvzdušňovací smyčku namontujete co nejblíže výšce 8,0 palce (203 mm).
• Odvzdušňovací smyčky by neměly přesahovat maximálně 2 stopy (0,6 m) nad hladinu vody.
• Odvzdušňovací smyčky umístěte do středu lodi, aby se minimalizovaly fluktuace výšky hladiny vody. Maximální zdvih čerpadla mořské vody je 4 stopy (1,2 m). Maximální tlak vypouštěné je 4 stopy (1,2 m).

6.3 Připojení přívodu

VÝSTRAHA: Nebezpečí zaplavení.

Nepřipojujte přívodní vedení splachovacího záchodu s mořskou vodou k tlakovému systému sladké vody. To povede k neustále spouštěnému čerpadlu na sladkou vodu, takže by záchodová mísa mohla přetéct a zaplavit loď. Nedodržení tohoto varování by mohlo mít za následek smrt nebo vážné zranění.

VÝSTRAHA: Nebezpečí kontaminované vody.

Žádným způsobem nepřipojujte přívodní vedení splachovacího záchodu s mořskou vodou k palubnímu systému pitné vody. Může to způsobit kontaminaci systému pitné vody. Pokud je potřeba pitné vody, kupte splachovací verzi záchodu na sladkou vodu nebo použijte samostatnou nádrž na sladkou vodu, která dodává vodu pouze do záchodu. Nedodržení tohoto varování by mohlo mít za následek smrt nebo vážné zranění.

Nezapomeňte namontovat odvzdušňovací smyčku, která nebude při spláchnutí bránit požadovanému průtoku vody do záchodu. Doporučuje se elektrický magnetický typ.

6.3.1 Modely se splachováním mořskou vodou

1. Namontujte kohout na mořskou vodu a přívodní vedení vody (není součástí dodávky).
2. Použijte 3/4palcový (19 mm) kohout na mořskou vodu s plným průtokem a pružnou hadici s vnitřním průměrem 3/4 palce (19 mm). Dodržujte pokyny výrobce kohoutu na mořskou vodu k montáži. Dbejte na to, aby byl přívodní kohout na mořskou vodu vždy pod hladinou moře, za všech okolností plného bočního náklonu. Dbejte na to, aby žádné přípojky přívodní hadice neměly ostré ohyby nebo omezení.
3. Na každé připojení použijte dvě svorky na hadici z nerezové oceli.
4. Každé 3 stopy (0,9 m) po délce přívodní hadice použijte podpěry hadice, aby se omezil pohyb. Snažte se, aby tyto hadice byly co nejkratší. Eliminujte prověšení a nízká místa, která mohou zabraňovat průtoku.
5. Nainstalujte sítko vodního přívodu (není součástí dodávky).

Mezi přívodní kohout na mořskou vodu a splachovací záchod na mořskou vodu se doporučuje sítko se sítováním 100.

1. U instalací nad vodní hladinou namontujte přívodní kontrolní ventil (není součástí dodávky).
2. V přívodním vedení by měl být namontovaný kontrolní ventil, aby se zaručilo, že čerpadlo záchodu na mořskou vodu zůstane mezi splachnutími připravené. Kontrolní ventil by se měl nacházet co nejblíže přívodnímu kohoutu na mořskou vodu. Viz „Systém nad hladinou vody" na straně 147.
3. Namontujte odvzdušňovací smyčku (není součástí dodávky).

- Jestliže bude obruba záchodu v jakémkoli okamžiku méně než 8,0 palce (203 mm) nad nejvyšší možnou hladinou vody v jakémkoli bodě bočního či podélného náklonu nebo zatížení, potom je potřeba

do přívodní hadice mezi přívodní kohout na mořskou vodu a záchod namontovat 3/4palcovou (19 mm) odvzdušňovací smyčku. Viz „Systém pod hladinou vody“ na straně 148.

• Odvzdušňovací smyčku je nutné umístit minimálně 8,0 palce (203 mm) nad nejvyšší možnou hladinu vody za všech okolností bočního či podélného náklonu nebo zatížení.

6.3.5 Modely se splachováním sladkou vodou

1. Namontujte přívodní vedení vody (není součástí dodávky).
2. Pomocí pružné hadice s vnitřním průměrem 0,5 palce (13 mm) a pomocí národního standardního trubkového závitu 1/2 palce připojte k vodnímu ventilu záchodu.
3. Do přívodního vedení namontujte uzavírací ventil (není součástí dodávky).
4. Pro čištění a údržbu záchodu.

1. Namontujte kohout na mořskou vodu a výstupní sanitární hadici (není součástí dodávky).

- K vedení odpadu do záchytné nádrže pomocí vypouštěcí pumpy použijte kohout na mořskou vodu 1,0 palce (25 mm) nebo 1,5 palce (38 mm) s plným průtokem a pružnou hadici nebo ho veďte přímo přes palubu. Řiďte se pokyny výrobce kohoutu na mořskou vodu. Dbejte na to, aby kohout na mořskou vodu výstupu odpadu byl směrem k zádi a výše než kohout na mořskou vodu přívodu vody. - Připojený výstup by neměl mít žádné ostré ohyby nebo omezení. - Na každé přípojce použijte dvě svorky na hadici z nerezové oceli. - Po celé délce hadice použijte hadice, aby se omezil pohyb a boční zatížení na přípojkách. - Snažte se, aby tyto hadice byly co nejkratší. Eliminujte prověšení a nízká místa, která mohou zabraňovat průtoku.

1. Poblíž záchodu namontujte vypouštěcí smyčku (není součástí dodávky).
2. Aby voda zůstávala v záchodové míse, vytvořte ve vypouštěcím vedení co nejblíže záchodu 12,0 palců (300 mm) vysokou smyčku. Viz „Systém nad hladinou vody“ na straně 147.
3. Namontujte odvzdušňovací smyčku (není součástí dodávky).

Doporučené umístění odvzdušňovacích smyček vypouštění připojených k součástem systému, které jsou pod vodní hladinou nebo mohou být méně než 8,0 palců (203 mm) nad nejvyšší možnou hladinou vody při plném bočním náklonu, viz Obrázek 7 a Obrázek 8. - Odvzdušňovací smyčky musí být umístěné minimálně 8,0 palců (203 mm) nad nejvyšší možnou hladinou vody při plném bočním náklonu.

6.5 Záchod a spínač splachování

1. Opatrně rozbalte záchod, hadici přívodu vody, vypouštěcí šroubení (kování). Viz Obrázek 1.
2. Záchod umístěte na požadované místo na podlaze. Jestliže je to nutné, otočte záchod tak, aby kryt čerpadla drtiče nekolidoval se stěnami nebo tak, aby odpovídal plánovanému rozvržení potrubí. Viz Obrázek 2.
3. Ověřte, jestli je k dispozici přiměřená vůle pro přípojky potrubí i sedátko a víko ve zvednuté poloze.
4. Označte podlahu, kam se má záchod montovat.
5. (Volitelné) Jestliže je nutné čerpadlo drtiče a základnu umístit v úhlu, otočte horní misu do správné polohy tak, aby záchodová mísa nemířila špatným směrem.

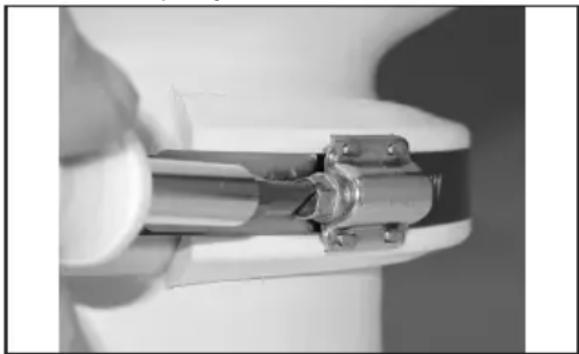

9 Uvolnění přítlačného pásku

a. Přítlačný pásek uvolněte jen natolik, aby sklouzl kolem spodní plastové svorky.

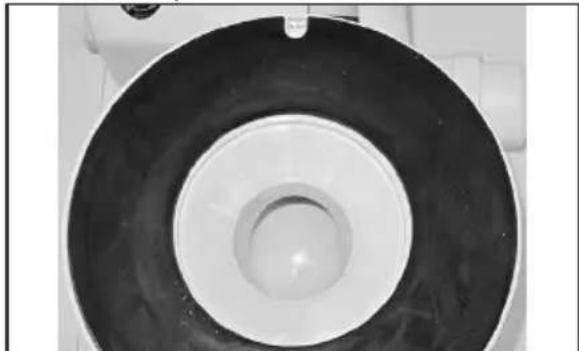

10 Odstranění plastových svorek

b. Odstraňte horní a spodní plastové svorky.

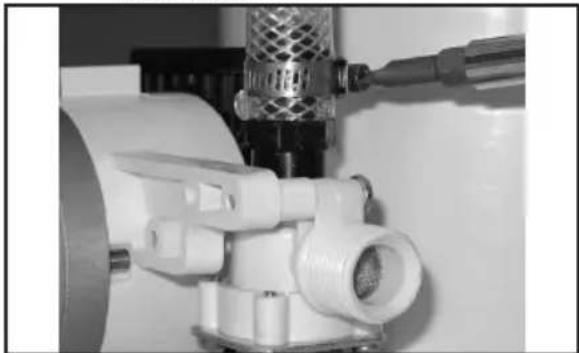

11 Umístění těsnění

c. Zvedněte mísu. Dbejte na to, aby zářez v černém pryžovém těsnění dosedl kolem mělkého kolíku na základně záchodu a zůstal vystředěný mezi mísou a základnou. d. Otáčejte mísou do požadované polohy a poté ji nasaďte na těsnění. e. Znovu umístěte plastové svorky a přítlačný pásek mezi horní mísu a základnu. f. Na přední straně záchodové mísy spojte svorky k sobě. Na zadní straně mísy bude mezi svorkami mezera. g. Když je šroub přítlačného pásku umístěn na svorce (ne v mezeře mezi svorkami), utáhněte přítlačný pásek na 65 palců-librí (7,3 N-m).

1. Mezi kontrolní ventil nebo adaptér a vodní ventil (u modelu se splachováním sladkou vodou) nebo vodní čerpadlo (u modelu se splachováním mořskou vodou) na základně připojte hadici přívodu vody. Viz Obrázek 2.

a. Uřízněte přívodní hadici na délku, aby nebyla při připojení zkroucená.

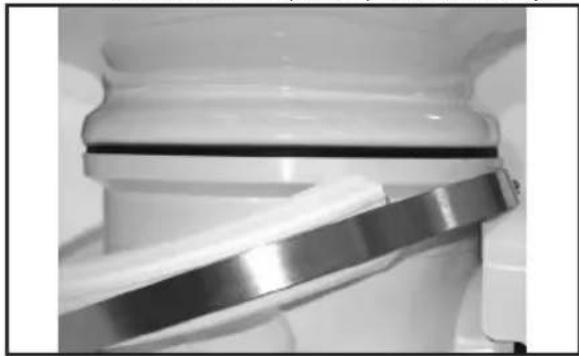

b. Sundejte z čerpadla plastový kryt. Viz Obrázek 2.

12 Utěsnění svorky na hadici

c. K upevnění hadice k armatuře s háčky vodního ventilu (u modelu se splachováním sladkou vodou) nebo čerpadla (u modelu se splachováním mořskou vodou) použijte svorku na hadici. d. Volný konec přívodní hadice protáhněte otvorem plastového krytu. e. Kryt spusťte a nasaďte k čerpadlu drtí.

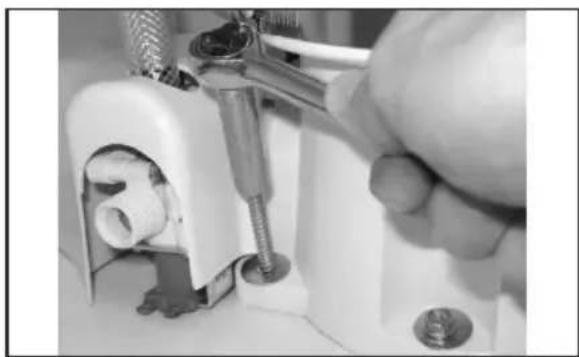

13 Připojení hadice přívodu vody

f. Hadici přívodu vody připojte ke kontrolnímu ventilu splachování okraje pomocí svorky na hadici. 7. Podle příslušného rozvržení systému záchodu naplánujte připojení elektřiny, přívodu vody a vypouštění. Viz „Rozvržení systému záchodu" na straně 147. 8. Vytvořte přístupové otvory pro připojení a elektrické napájení záchodu.

14 Upevnění záchodu k podlaze

1. Záchod umístěte do jeho konečné polohy a utáhněte ho po stranách a na zadní straně základny pomocí spojovacích prvků se šestihrannými hlavicemi a podložkami k podlaze.
2. Naplánujte umístění spínače splachování tak, aby elektrická připojení a vodiče nenavlhly.
3. Pomocí šablony spínače (v samostatném balení) označte umístění spojovacích prvků a přístupového otvoru spínače.

15 Přístupový otvor spínače

1. Vyřízněte přístupový otvor spínače.
2. Vypněte elektrické napájení.
3. Ved'te splétaný měděný vodič (průřez podle norem ABYC) do jističe nebo pojistky k přístupovému otvoru spínače.
4. Jestliže systém záchodu obsahuje systém monitorování nádrže DTM, potom viz „Záchodový systém s monitorováním nádrže a vypínacím relé" na straně 154. Viz schéma zapojení na zadní straně seznamu dílů.
5. Červený vodič veďte od čerpadla drtiče do přístupového otvoru spínače.
6. Veďte vodič od přístupového otvoru spínače k elektrickému vodnímu ventilu na spodní straně záchodu (model se splachováním sladkou vodou).
7. Vodiče připojte podle schématu pomocí

1. Pomocí dodaných šroubů připevněte spínač SPLACHOVÁNÍ KE STĚNĚ.
2. Uzemňovací vodiče od čerpadla drtiče a elektrického vodního ventilu (pouze u modelů na sladkou vodu) připojte podle schématu zapojení ke kabeláži elektrického uzemnění plavidla. Doplňte k záchodu další vodič, aby bylo možné záchod snadno sundat z podlahy kvůli servisu.
3. Veďte k záchodu přívod vody a vypouštěcí potrubí. Viz „Rozvržení systému záchodu" na straně 147.

16 Svorky na hadice na vypouštěcí hadici

1. Všechny vypouštěcí hadice pevně připojte svorkami na hadice z nerezové oceli pomocí šroubů umístěných 180° proti sobě.
2. Aby bylo připojení hadic jednodušší, promazte kování a hadice silikonovým mazadlem.

17 Připojení přívodu vody

1. U záchodu na sladkou vodu připojte přívod vody pomocí národního standardního trubkového závitu 0,5 palce. UPOZORNĚNÍ: Záchod nepoužívejte, když je vypnutý přívod vody. Může dojít k poškození vnitřních součástí.
2. U modelu se splachováním mořskou vodou otevřete přívod vody a vypusťte kohouty na mořskou vodu.
3. U modelů se sladkou vodou zapněte přívod vody.
4. Na všech přípojkách zkontrolujte, jestli neuniká voda.
5. Zapněte elektrické napájení záchodu.
6. Stiskněte spínač splachování a zkontrolujte, jestli nedochází k únikům. Jestliže k úniku dochází, přípojku utáhněte.
7. Připevněte plastové kryty ke spojovacím prvkům montáže na podlahu.

6.6 Záchodový systém s monitorováním nádrže a vypínacím relé

Záchody Dometic MasterFlush používají systémy monitorování nádrže DometicDTM (k dispozici samostatně), aby vypnuli elektrické napájení záchodu, když je zachytná nádrž plná. Tím se zabrání přeplnění zachytné nádrže. Viz schéma zapojení záchodového systému na seznamu dílů.

1. Vodič přívodu napájení veďte od relé nádrže panelu DTM k umístění spínače splachování.
2. Dodržujte pokyny montáže spínače SPLACHOVÁNÍ na stránce 151, počínaje krokem 10.

7 Likvidace

Pokud je to možné, zlikvidujte obalový materiál do příslušných kontejnerů na recyklační odpad. Podrobnosti o způsobu likvidace výrobku v souladu se všemi platnými národními a místními předpisy získáte v místním recyklačním centru nebo u specializovaného prodejce.

8 Informace o záruce

Informace o záruce a záruční podpoře v USA, Kanadě a všech ostatních regionech jsou uvedeny v odstavcích níže.

8.1 Spojené státy a Kanada

OMEZENÁ ZÁRUKA JE K DISPOZICI NA ADRESE DOMETIC.COM/EN-US/TERMS-AND-CONDITIONS-CONSUMER/WARRANTY.

V PŘÍPADĚ DOTAZU NEBO POKUD CHCETE ZÍSKAT KOPII OMEZENÉ ZÁRUKY ZDARMA, KONTAKTUJTE:

DOMETIC CORPORATION SANITATION CUSTOMER SUPPORT CENTER

13128 STATE ROUTE 226 BIG PRAIRIE, OHIO, USA 44611 1-800-321-9886

8.2 Země Asie a Tichomoří (APAC)

Pokud výrobek nefunguje tak, jak má, obraťte se na svého prodejce nebo na pobočku výrobce ve vaší zemi (webové adresy pro vyhledání vašeho regionu nebo prodejce naleznete na zadní straně tohoto návodu k použití). Záruka platná pro váš výrobek je JEDEN rok.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• kopii účtenky s datem zakoupení,
• uvedení důvodu reklamace nebo popis vady.

8.2.1 Jen pro Austrálii

Naše zboží přichází se zárukami, které nelze podle australského zákona o ochraně spotřebitele vyloučit. V případě závažného selhání přístroje máte nárok na výměnu nebo vrácení peněz a na odškodnění za jakoukoli přiměřeně předvídatelnou ztrátu nebo poškození. Máte také nárok na opravu zboží nebo jeho výměnu, pokud zboží nebude přijatelné kvality a porucha nepředstavuje závažnou poruchu.

8.2.2 Jen pro Nový Zéland

Tento záruční list podléhá podmínkám a zárukám, které jsou povinné podle novozélandského zákona o ochraně spotřebitele z roku 1993 (NZ).

8.2.3 Všechny ostatní oblasti

Na výrobek je poskytována záruka v souladu s platnými zákony. Je-li výrobek vadný, obraťte se na pobočku výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo specializovaného prodejce.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• kopii účtenky s datem zakoupení,
• uvedení důvodu reklamace nebo popis vady.

Upozorňujeme, že oprava svépomocí nebo neodborná oprava může ohrozit bezpečnost a vést ke ztrátě záruky.
