GEBRUIKSAANWIJZING MasterFlush MF 7220 DOMETIC

Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze gebruiksaanwijzing MOET bij dit product bewaard worden.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebte gelezen en dat u de voorwaarden zoals hierin beschreiben begrijpt en accepteert. U gaat ermee akhoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreiben in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het Niet lezen en opvolgen van de hierin beschreiben instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig+zijn aan wijzigingen en updates. Actuele productinformationie vindt u op www. dometic.com.

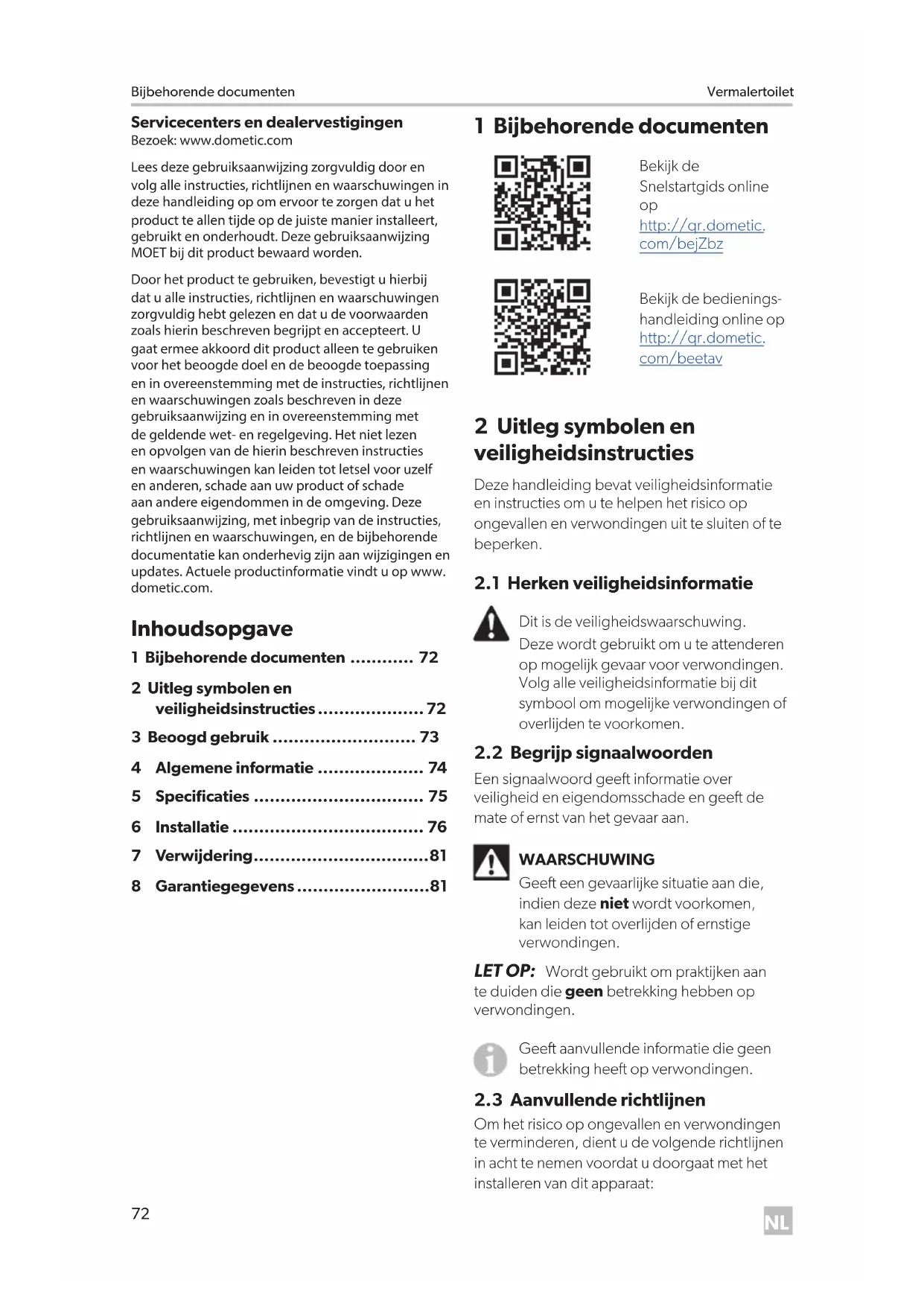

Inhoudsopgave

1 Bijbehorende documenten 72
2 Uitleg symbolen en veiligheidsinstructies 72
3 Beoogd gebruik 73
4 Algemene informatie 74
5 Specifications 75
6 Installatie 76
7 Verwijdering. 81
8 Garantiegegevens. 81

1 Bijbehorende documenten

Bekijk de
Snelstartgids online op
http://qr.dometic.com/bejZbz

Bekijk de bedieningshandleiding online op http://qr.dometic. com/beetav

2 Uitleg symbolen enveiligheidsinstructies

Deze handleiding bevat veiligheidsinformatie en instructies om u te helpen het risico op ongevallen en verwondingen uit te sluiten of te beperken.

2.1 Herken veiligheidsinformatie

Dit is de veiligheidswaarschuwing.
Deze worden gebrukt om u te attenderen op möglichke gevaar voor verwondingen. Volg alle veiligheidsinformatie bij dit symbol om möglichke verwondingen of overlijden te voorkomen.

2.2 Begrijp signalaalwoorden

Een signaalwoord geeft informatatie over veiligheid en eigendomsschade en geeft de mate of ernst van het gevaar aan.

WAARSCHUWING

Geeft een gevaarlijke situatie aan die, indien deze nicht worden voorkomen, kan leiden tot overlieden of ernstige verwondingen.

LETOP: Wordt gebruikt om praktijkene aan te duiden die geen betrekking hebben op verwondingen.

Geeft aanvullende informatie die geen betrekking heeft op verwondingen.

2.3 Aanvullende richtlijnen

Om het risico op oncegevalen en verwondingen te verminderen, dient u de volgende richtlijnen in ache te nemen voordat u doorgaat met het installereren van dit apparatus:

Lees alle veiligheidsinformatie en instructies door en volg.Deze.

Lees deze instructies goed door en zorg dat u ze begrijpt voordat u dit product bedient of onderhoud uitvoert.
- Dometic raadt aan dat een gekwalificeerde scheepstechnicus of elektricien dit product installeert of的那一nderhonden. Onjuiste installmentie kan schade aan de apparatuur, persoonlijk letsel of de dood tot geolg hebben. De installmentie moet voldoen aan alle lokale of nationale voorschriften van toepassing.

2.4 Algemene veiligheidsmeldingen

WAARSCHUWING: Overstromingsgevaar. Het Niet in acht nemen van de volgende waarschuwingen kan leiden tot de dood of ernstig letsel.

• Als het toilet is aangesloten op eender welke door-de-rompfittingsen, moeten buitenboordkransen op de juiste manier worden geinstalleerd op alle leidingen die zichn verbonden met door-de-rompfittingsen. Buitenboordkransen moeten goed toegankelijk+zijn voor alle gebruikers van het toilet of er moeten secundaire kleppen worden geplaatst in slangen die goed toegankelijk,zijn. Alle kleppen moeten kleppen met volle doorlaat en van maritieme kwaliteit zichn. Schroefsluiters worden afgeraden.
• Als het toilet is aangesloten op eender welke door-de-rompfittingsen, moeten alle flexibele slangen van afdoende kwaliteit voor sanitair op zee zich en moeten per fitting met twee roestvrijstalen slangklemmen met wormkast zich aangesloten op fittingsen (zoals die bij de zeewaterkraan, geventileerde Ius of toilet). Er moet regelmatig worden gecontroleerd of de leidingen nog in orde zich.
• Als de toiletrand zich ooit minder dan 20 cm (8") boven de hoogst mogelijk waterlijn bevindt op welk moment dan ook (onder alle omstandigheden van slagzij, lading of stampen) en is aangesloten op eender welke door-de-rompfittingsen, moeten er goed geplaatste geventileerde (ontluchte){lussen worden geinstalleerd in inlaat-(indien aangesloten op onbehandeld water) of uitlaatleidingen om mogelijk terugsijpelen

van zeewater in het schip te voorkomen. Deze geventileerde lussen moeten van een geinteggreerde regelklepং voorzien die lust in de leidingThat om terugsijpelen te voorkomen.

• Als er onbehandel water wordt gebruikt om het toilet te spoelen, mag geen schoonwaterpomp met automatische knop worden geinstalleer. Als de waterklep binnenboard of eventuele leidingen.gaanlekken, kan de automatisch bediende pomp starten en de boot doein overstromen.
• Sluit geen spoeltoilet met onbehandeld water (modellen 7160, 7260) aan op watersystem onder druk aan board.
• Voordat u de werkzaamheden aan dit product gaat uitvoeren, controleert u of alle elektrische stroom maar de eenheid is afgesloten en of alle buitenboardkranen gesloten zichn of uit staan.

WAARSCHUWING: Risico op elektrische schokken en/of brand.

Volg alleplaatselijkevoorschriften inzake elektrische installaties op.

LET OP: Het overvullen van de opvangtank kan ernstige schade aan het sanitaire systeme vermoorzaken, zoals het scheuren van de opvangtank en het vrijgeven van de inhoud van de tank in het onderruim. Om dit te voorkomen, raadt Domatic het gebruik van een afluitrelais voor volle tanks aan. Het signaal voor een volle opvangtank kan worden gegenereerd door een optionele Domatic DTM01C-tankmonitor of een DTM04-monitorsystem met vier niveaus.

Volg alleplaatselijkevoorschriften voor hetlozen van afvaltanks op.

3 Beoogd gebruik

Het vermalertoilet (hierna toilet of product genoemd) biedt een elektrisch spoeltoilet dat afval vermaalt en waar een opvangtank of een ander opslag-/verwijderingsystempompt, of overboard. Het toilet worden bediend met een spoelknop op afstand en stelt de gebruiker in staat om water toe te voegen aan de pot (voor of na het spoelen) en om het toilet door te spoelen door op een knop te drukken. Dit toilet is ontworpen voor gebruik in scheepvaarttoepassingen en is alleen geschikt voor het beoogde doel en de beoogde toepassing in overeenstemming met deze

instructies.

Deze handleiding geeft de nodige informatie voor een goede installmentie van het toilet. Eenslechte installmentie en/of onjuist gebruik of onderhoud leidt tot onbevredigende prestaties en möglichke storingen. De fabrikant aanvaardt geen aanspraelijkheid voor letsel of schade aan het product die het gevolg is van:

• Onjuiste montage of aansluiting, inclusief te hoge spanning
• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen
• Wijzigingen aan het product zonderuitdrukkelijke toestemming van de fabrikant
• Gebruik voor andere doeleinden dan beschreiben in deze handleiding

Dometic behoudt zich hetrecht voor om het uiterlijk en de specificaties van het product te wijzigen.

4 Algemene informatatie

De afbeeldingen die in dit document worden gebrukt, zich alleen ter referentie. Onderdelen en onderdeellocaties können varieren afhankelijk van specifieke productmodellen. Afmetingen können tot 10mm (± 0,38^ ) afwijken.

4.1 Componenten

Inhoud van het pakket (Afbeelding 1 op pagina 2)

1 Vermalertoilet
2 DFS-2F-spoelknop (standaard - toilet met spoeling met zoet water)
3 DFS-1F-spoelknop (standaard - toilet met spoeling met onbehandel water)
4 Afvoeraansluiting 38 mm (1,5")
5 Hardwarepakket vloermontage
6 Watertoevoerslangset Onderdelenlijst1 Snelstartgids

Niet getoond

Onderdelen van het toilet (Afbeelding 2 op pagina 2)

1 Terugslagklep voor spoelsysteme (zoetwatertoilet) of adapter (model voor onbehandeld water)
2 Watertoevoerslang
3 Vermalerpomp (onderplastic deksel)
4 Elektrische waterklep (model voor onbehandeld water)
5 Locatie van productidentificatielabel
6 Roestvrijstalen compressieband
7 Arfoerfitting

4.2 Indeling van het toiletsysteme

4.2.1 Systeem voor boven de waterlijn

Toilet met rechtstreekse afvoer overboard

(Afbeelding 5 op pagina 3)

1 Buitenboordkraan
2 Slang binnendiameter 25 mm( 1,0^ ) of 38 mm (1,5")
3 Maak Ius op 305 mm (12") boven de vloer om te zorgen dat water in de pot blijft
4 Vermalertoilet
5 Zoetwatertoevoer Zoetwaterleiding binnendiameter 13 mm (0,5")
6 Van zoetwatertoevoer
7 Zeewatertoevoer
8 Slang binnendiameter 19 mm (0,75")
9 Terugslagklep zorgt dat de pomp gevuld blijft

Toilet met opvangtank en afvoer

(Afbeelding 6 op pagina 3)

1 Buitenboordkraan
2 Voeg geventileerde lus toe indien opvangtank zich onder de waterlijn bevindt
3 Ontluchtingsfitting
4 Afvoerpomp

5 Ontluchtingsfilter

6 Opslagtank (doorsnede)

7 Dekafvoer

8 Optionele vlotter voor vol tankpeil

9 Slang binnendiameter 25 mm (1,0") of 38 mm (1,5")

10 Maak Ius op 305 mm (12") boven de vloer om te zorgen dat water in de pot blijft

11 Vermalertoilet

12 Zoetwatertoevoer Zoetwaterleiding binnendiameter 13 mm (0,5")

13 Van zoetwatertoevoer

14 Zeewatertoevoer

15 Slang binnendiameter 19 mm (0,75")

16 Terugslagklep zorgt dat de pomp bevuld blijft

4.2.2 Systeme voor onder de waterlijn

Toilet met rechtstreekse afvoer overboard

(Afbeelding 7 op pagina 3)

1 Buitenboardkraan

2 Slang binnendiameter 25 mm (1,0") of 38 mm (1,5")

3 Ontluchtingsfitting

4 Slang binnendiameter 25 mm (1,0") of 38 mm (1,5")

5 Vermalertoilet

6 Zoetwatertoevoer

7 Zoetwaterleiding binnendiameter 13 mm (0,5")

8 Zeewatertoevoer

9 Slang binnendiameter 19 mm (0,75")

10 Geventileerde lus met terugslagklep 19 mm (0,75")

11 Ontluchtingsfitting

12 Minimaal 203 mm (8")

13 Maximale slagzij

14 Waterlijbereik

15 Statisch

Toilet met opvangtank en afvoer

(Afbeelding 8 op pagina 4)

1 Buitenboordkraan

2 Voeg geventileerde lus toe indien opvangtank zich onder de waterlijn bevindt

3 Ontluchtingsfitting

4 Afvoerpomp

5 Ontluchtingsfilter

6 Opslagtank (doorsnede)

7 Dekafvoer

8 Optionele vlotter voor vol tankpeil

9 Ontluchtingsfitting

10 Slang binnendiameter 25 mm (1,0") of 38 mm (1,5")

11 Vermalertoilet

12 Zoetwatertoevoer Zoetwaterleiding binnendiameter 13 mm (0,5")

13 Zeewatertoevoer

14 Slang binnendiameter 19 mm (0,75")

15 Geventileerde lus met terugslagklep 19 mm (0,75")

16 Ontluchtingsfitting

17 Minimaal 203 mm (8")

18 Maximale slagzij

19 Waterlijbereik

20 Statisch

5 Specifications

5.1 Afmetingen

7120, 7160 (standaard pot)

(Afbeelding 3 op pagina 2)

1375 mm (14,8")

2381 mm (15,0")

3483 mm (19,0")

4349 mm (13,8") zithoogte

5349 mm (13,8")

6 254 mm (10,0")

7 730 mm (28,75") toiletzitting omhoog geklapt

7220, 7260 (compacte maritieme pot)

(Afbeelding 3 op pagina 2)

1 337 mm (13,3")

2 368 mm (14,5")

3 476 mm (18,8")

4 311 mm (12,3") zithoogte

5 349 mm (13,8")

6 254 mm (10,0")

7 667 mm (26,3") toiletzitting omhoog geklapt

Domatic-spoelknoppaneel

(Afbeelding 4 op pagina 2)

183 mm (3,25")

241 mm (1,625")

5.2 Materialen

Toilet Glaskeramiek
Toiletbasis Polypropyleen
Domatic-spoel-knoppaneel	Polystyrene (DFS-1F of DFS-2F); of aluminium met poedercoating (DFST)

Water-voorzie-ning	Fittingaf-metingIdentificatietoevoerslang	0,5 inch NPT- zoetwaterspoeltoilet
		0,75 inch ID -spoeltoilet met onbehandeld water
	Stroom-snelheid	Minimaal 2,0gpm/7,6 lpm -spoelen met zoet water
Ontladen Binnen-diameter		38 mm (1,5") of 25 mm (1,0")
		Maximaal 12,2m (40 ft)
		Maximaal 1,2 m(4 ft)

1 Raadpleeg ABYC-richtlijnen voor aanvullende informatie.
2 Horizontale en verticale loopafstanden zich nicht cumulatif. Controleer of er voldoende afvoerstroom is als de installment een van deze limieten nadert.

6 Installatie

Bepaal of de watertoevoer maar het toilet zoet water of zeewater zal়, boven of onder de waterlijn van het schip, en volg dan de juiste instructies voor installmentie.

6.1 Systeem voor boven de waterlijn

Raadpleeg "Systeem voor boven de waterlijn" op pagina 74 voor informatatie over de lay-out.

Let op, de volgende informatatie is belangrijk:

Bij volle slagzij moet de rand van de toiletpot zich minimaal 203mm (8") boven de hoogst mogelijkke waterlijn bevinden.
- Bij volle slagzij moet de geventileerde lus zich minimaal 203mm (8") boven de hoogst mogelijkke waterlijn bevinden. Voor een optimale werking van het toilet installeert u de geventileerde lus zo zich möglichk bij een hoogte van 203mm (8").
- Plaats geventileerde lussen nabij het midden van het schip om schommelingen in de waterlijnhoogte te minimaliseren.
- Maximale opvoer van de zeewaterpomp is 1,2 m (4 ft).
- Maximale afvoerkop is 1,2 m (4 ft).

6.2 Systeme voor onder de waterlijn

Raadpleeg "Systeem voor onder de waterlijn" op pagina 75 voor informatatie over de lay-out.

Let op, de volgende informatatie is belangrijk:

• De geventileerde Ius van 19 mm (0,75")要去 worden voorzien van ofwel een eendenbekklep of van een elektrische normal geopende solenoideklep.
• Bij volle slagzij moet de geventileerde lus zich minimaal 203mm (8") boven de hoogst mogelijkke waterlijn bevinden. Voor een optimale werkung van het toilet installeert u de geventileerde lus zo zich möglichk bij een hoogte van 203mm (8").
• Geventileerde lussen mogen nicht meer dan maximaal 0,6 m (2 ft) boven de waterlijn uitkommen.
• Plaats geventileerde lussen nabij het midden van het schip om schommelingen in de waterlijnhoogte te minimisieren.
  Maximale opvoer van de zeewaterpomp is 1,2 m (4 ft).
  Maximale afvoerkop is 1,2 m (4 ft).

6.3 Inlaatleidingwerk

WAARSCHUWING:Overstromingsgevaar.

Sluit geen toilet met spoeling met zoewater aan op een zoetwatersystem onder druk. Als u dit wel doet, kan dit ertoe leiden dat de zoetwaterpomp continu za draaien, waardoor de toiletpot kan overlopen en het schip kan overstromen. Het Niet in acht nemen van deze waarschuwing kan leiden tot ernstig letsel of de dood.

WAARSCHUWING: Risico op verontreinigd water.

Sluit nooit de inlaatleiding van een toilet met spoeling met zeewater op welke manier dan ook aan op een drinkwatersystem aan board. Dit kan leiden tot verontreiniging van het drinkwatersystem. Als zoetwater gewenst is, koop dan de toiletversie met spoeling met zoet water of zorg voor een aparte zoetwatertank die alleen water toevoertaar het toilet. Het Niet in acht nemen van deze waarschuwing kan leiden tot ernstig letsel of de dood.

Zorg ervoor dat u een geventileerde Ius installeert die Niet de vereiste watertoevoer aan het toilet blokkeert wanner dit wordt doorgetrokken. Een elektrische solenoidelus worden aanbevolen.

6.3.1 Modellen met spoeling met zeewater

1. Installer de zeewaterkraan en de inlaatwaterleiding (niet meegeleverd).

2. Gebruik een zeewaterkraan van 19 mm (3/4") met volledige doorstroming en een flexibele slang met binnendiameter 19 mm (3/4"). Volg de instructies van de fabrikant van de zeewaterkraan.
   -Zorg dat de inlaatzeewaterkraan zich te allen tijde onder de zeewaterlijn bevindt,ijdens alle omstandigheden van volle slagzij.
   -Zorg ervoor dat alle inlaatslangaansluitingen geen knikken of blokkades hebben.

3. Gebruik twee roestvrijstalen slangklemmen bij elke verbinding.
   -Breng slangsteunen aan om de 0,9 m (3 ft) langs de loop van de inlaatslang om beweging te beperken.
   -Houd de loop van slangen zo kort可想而知. Voorkom verzakkingen of laag hangende plekken die doorstroming hunnen belemmeren.

4. Installer de wierpot voor de waterinlaat (niet meegeleverd).

-Het worden aangeraden om een 100-gaats wierpot teplaatsen tussen de inlaatzeewaterkraan en het toilet met spoeling met zeewater.

1. Installeer de inlaatterugslapklep voor installaties boven de waterlijn (niet meegeleverd).

2. Er要去 een terugslagklep worden geinstalleerd in de inlaattoevoerleiding omervoortzorgen dat de zeewaterpomp van het toilet bevuld worden:tussen spoelingen.

3. De terugslagklep dient zo zich möglich bij de inlaatzeewaterkraan te worden gemonteerd. Zie "Systeem voor boven de waterlijn" op pagina 74.

4. Installeer een geventileerde Ius (niet meegeleverd).

5. Als de toilestrand zich op enig moment hinter den 203 mm (8") boven de hoogst möglichke waterlijn bevindt op enig punt van slagzij, stampen of lading, moet een geventileerde Ius van 19 mm (3/4") worden geinstallerd in de inlata slang tussen de inlaatzeewaterkraan en het toilet. Zie "Systeem voor onder de waterlijn" op pagina 75.

6. De geventileerde lus moet zich in alle omstandigheden van slagzij, stampen of lading minimaal 203mm (8") boven de hoogst mogelijkke waterlijn bevinden.

6.3.5 Modellen met spoeling met zoet water

1. Installer de inlaatwaterleiding (niet meegeleverd).
2. Gebruik hiervoor een flexibele slang met binnendiameter 13mm (0,5^ ) en een NPT-fitting van 1,3 mm (1 / 2^ ) voor aansluiting op de waterklep van het toilet.
3. Installeer een aflsuitklep in de inlaatleiding (niet meegeleverd).
4. Ten behoeve van reiniging en onderhoud van het toilet.

6.4 Utitlaatleidingwerk

Alleen voor modellen met spoeling met zoewater.

1. Installer de zeewaterkraan en uitlaatafvoerslang (niet meegeleverd).

2. Gebruik een zeewaterkraan van 25 mm (1,0") of 38 mm (1,5") met volledige doorstroming en een flexibele slang om het afvalwater maar een opvangtank met afvoerpomp ofrechtstreeks overboord te leiden. Volg de instructies van de fabrikant van de zeewaterkraan.
   -Zorg ervoor dat de zeewaterkraan voor afvalwaterafvoer in het achterschip wordt gemonteerd en hoger dan de zeewaterkraan voor waterinlaat zit.
   -In het uitlaatleidingwerk mogen geen knikken of blokkades voorkomen.

3. Gebruik twee roestvrijstalen slangklemmen bij elke verbinding.
   Zorg voor ondersteuning langs de gehele

loop van de slang om beweging en zichdelingse belasting op aansluitingen te beperken.

-Houd de loop van slangen zo kort可想而知. Voorkom verzakkingen of laag hangende plekken die doorstroming konnen belemmeren.

1. Installeer de Ius voor de afvoerslang nabij het toilet (niet meegeleverd).

2. Maak een Ius van 300 mm (12") hoop in de afvoerleiding, zo zich mogelijk bij het toilet, om te zorgen dat het water in de toiletpot blijf. Zie "Systeem voor boven de waterlijn" op pagina 74.

3. Installeer een geventileerde Ius (niet meegeleverd).

Aanbevolen locaties van geventileerde lussen voor de afvoer die zich aangesloten op systeemonderdelen die zich onder de waterlijn bevinden of zich möglichk minder dan 203mm (8,0^ ) boven de hoogst mogelijk waterlijn bevinden bij volle slagzij Aunt u vinden in Afbeelding 7 en Afbeelding 8.

Bij volle slagzij moeten geventileerde lussen zich minimaal 203 mm (8") boven de hoogst mogelijkke waterlijn bevinden.

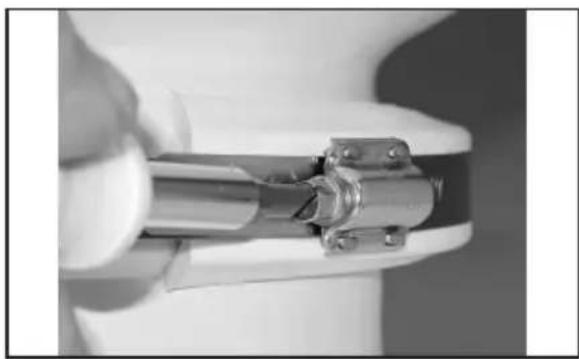

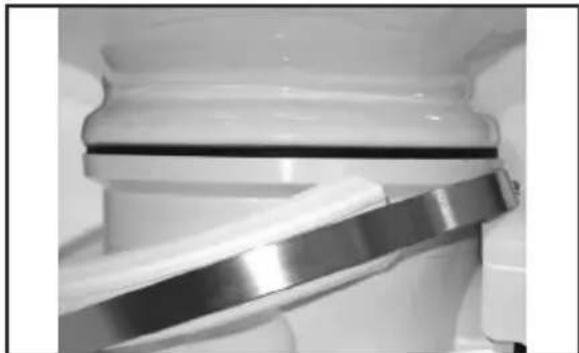

6.5 Toileten spoelknop

1. Pak het toilet, de watertoevoerslang, de afvoerfitting en de hardware voorzichtiguit. Zie Afbeelding 1.
2. Plaats het toilet op de gewenste locatie op de vloer. Indien nodig, kurz u het toilet draaien zodate behuizing van de vermalerpomp Niet gegen de wand aankomt of zodate het toilet goed staat met het oog op het aan te leggen leidingwerk. Zie Afbeelding 2.
3. Zorg dat er voldoende ruimte is voor de aansluitingen van de leidingen en ook voor wanner de zitting en het deksel omhoog zich geklapt.
4. Markee op de vloer waar het toilet geplaatst.gaat worden.
5. (Optioneel) Als de vermalerpomp en de toiletbasis onder een hoek要去en worden geplaatst om te zorgen dat de toletpot Niet in de verkeerde richting staat, draait u het bovendeel van de toletpot in de juiste positie.

a. Maak de compressieband net genoeg los om deze over de onderste kunststof klem te kunnen schuiven.

10 De kunststoff klemmen verwijderen

b. Verwijder kunststof klemmen onder en boven.

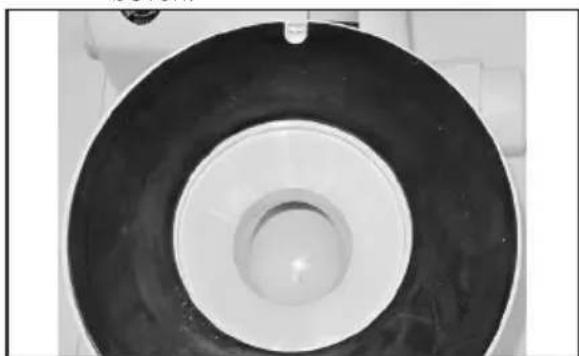

11 De pakking positioneren

c. Til de toiletpot omhoog. Zorg ervoor dat de inkeping in de zwarte rubberen pakking zich om de ondiepe pin op de toiletbasis bevindt en gecentreerd blijft zitten:tussen de toiletpot en de basis.
d. Draai de toiletpot in de gewenste positie en plaats deze op de pakking.
e. Plaats de kunststof klemmen en de compressieband waarussen het bovendeel van de toiletpot en de basis.

f. Verbind de klemmen met elkaar aan de voorzijde van de toiletpot. Aan dechterzijde van de toiletpot za wat ruimteussen de klemmen zich.
g. Zorg dat de schroef van de compressieband zich op een klem (en Niet in de ruimte tussen de klemmen) bevindt en draai dan de compressieband aan met een aanhaalmoment van 7,3 Nm (65" lbs).

1. Sluit de watertoevoerslang aanussen deterugslagklep of adapter en de waterklep (model met spoeling met zoetwater) of de waterpomp (model met spoeling met zeewater) op de basis. Zie Afbeelding 2.

a. Kort de toevoerslang zodanig in dat deze nicht zal knikken als.Deze is aangesloten.
b. Verwijder het kunststof deksel van de pomp. Zie Afbeelding 2.

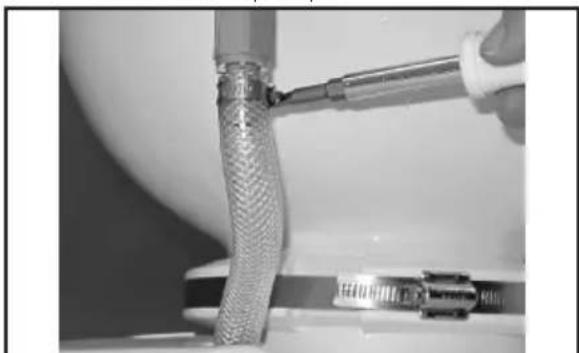

12 De slangklem vastzetten

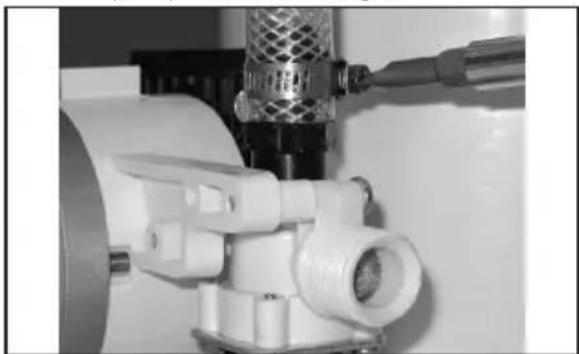

c. Bevestig de slang met behulp van de slangklem aan de waterklep (zoetwatermodel) of de geribbelde fitting van de pomp (zeewatermodel).
d. Breng het losse uiteinde van de toevoerslang omhoog door de opening van het kunststof deksel.
e. Laat het deksel zakken enplaats het op de vermalerpomp.

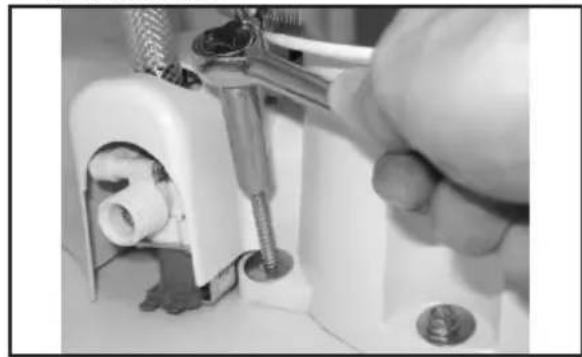

13 De watertoevoerslang aansluiten

f. Sluit de watertoevoerslang aan op deterugslagklep voor spoelsystem met behulp van de slangklem.

1. Leg het elektrische, watertoevoer- en afvoerleidingwerk aan volgens de toepasselijkke lay-out van het toiletsystem. Zie "Indeling van het toiletsystem" op pagina 74.
2. Maak toegangsopenening voor het leidingwerk en de elektriciteitsvoorziening maar het toilet.

14 Het toilet vastzetten aan de vloer

1. Plaats het toilet op zijn definitieve locatie en bevestig het aan de vloer met inbusbouteen en sluistringen aan de zijkanten en achterkant van de basis.
2. Plan de locatie van de spoelknop zo dat de elektrische aansluitingen en draden Niet nat können worden.
3. Gebruik de sjabloon voor de spoelknop (apart verpakt) om de locatie van de bevestigingen en de toegangsopening voor de knop te markeren.

15 Toegangsopening voor de spoelknop

1. Snijd de toegangsopening voor de spoelknopuit.
2. Schakel de stroom UIT.

3. Leid de gezlochten koperen positieve draad (dikte volgens ABYC-normen) van de stroomonderbreker of zekering waar de toegangsopening voor de spoelknop.

4. Als het toiletsystem ook een DTM

tankbewakingssystem omvat, raadpleeg dan "Toiletsystem met tankbewaking en afluitrelais" op pagina 81.

Raadpleeg het bedradingsschema op de某种程度 van de onderdelenlijst.

1. Leid de rode draad van de vermalerpomp waar de toegangsopening voor de spoelknop.
2. Leid de draad van de toegangsopening voor de spoelknop maar de elektrische waterklep aan de onderkant van het toilet (zoetwatermodel).
3. Verbind de draden volgens het schema met de juiste platte connectoren.

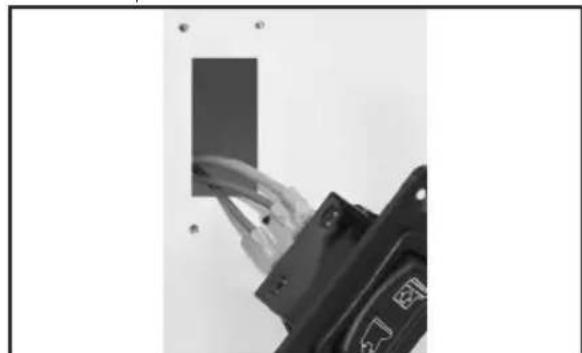

4. Bevestig de spoelknop aan de muur met de bijgeleverde schroeven.
5. Sluit de aardedraden van de vermalerpomp en de elektrische waterklep (alleen zoetwatermodellen) aan op de elektrische aardedraad van het schip in overeenstemming met het aansluitschema. Zorg dat de bedrading bij het toilet wat extra lengte heeft zodat het toilet eenvoudig van de vloer kan worden gehaald voor onderhoud.
6. Leid de watertoevoer van het schip en de afvoerleidingenaar het toilet.Zie "Indeling van het toletysysteme" op pagina 74.

16 Slangklemmen aan de afvoerslang

1. Sluit alle afvoerslangen stevig aan met twee roestvrijstalen slangklemmen, met de schroeven 180^ gegenover elkaar.
2. Breng siliconevet aan op de fittingsen en de slangen om deze makkelijker op elkaar te kunnen aansluiten.

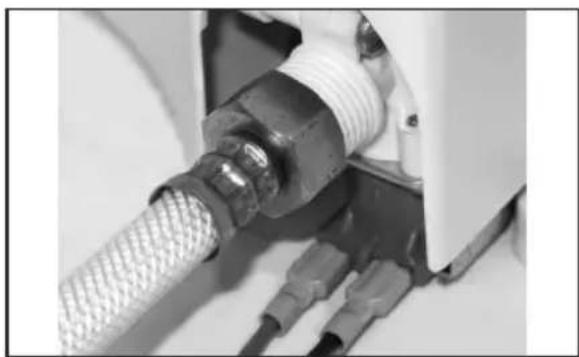

17 Watertoevoer aansluten

1. Bij een zoetwatertoilet dient u de watertoevoer aan te sluiten met een NPT-fitting van 13 mm (0,5").

LETOP: Gebruik het toilet Niet als de watertoevoeruitgeschakeld is. Anders können inwendige onderdelen beschadigd raken.

1. Voor een model met spoeling met zeewater: open u de watertoevoer en ontlucht de zeewaterkranen.
2. Voor een zoetwatermodel: schakel de watertoevoer in.
3. Controller alle aansluitingen op waterlekkage.
4. Schakel de elektriciteitsvoorziening van het toilet in.
5. Druk op de spoelknop en controllerer op lekkage. Als u ergens lekkage constasteert, draai dan de aansluiting op de betreffende plek strakker aan.
6. Bevestig de kunststof afdekkingen op bevestigingen voor vloermontage.

6.6 Toiletsystem met tankbewaking en afluitrelais

Dometic MasterFlush-toiletten können ook worden gecombineerd met een Dometic DTM-tankbewakingsystem (apart verzrijgbaar) om de stroomtoevoer maar het toilet uit te schakelen als de opvangtank vol is. Dit voorkomt dat de opvangtank worden overvuld. Raadpleeg het bedradingsdiagram van het toiletsystem op de onderdelenlijst.

1. Leid de invoervoedingsdraad van het relais voor volle tank op het DTM-paneel maar de locatie van de spoelknop.
2. Volg de instructies voor installmentie van de spoelknop zoals vermeld op pagina 78, vanaf stap 10.

7 Verwijdering

Deutsch verpakkingsmaterial indien moggelijk in de waarvoor geschikte recyclungbakken. Raadpleeg een lokaal recyclungcentrum of gespecialiseerde verkoper voor informatie over hoe het product kan worden weggegoid in overeenstemming met alle nationale en lokale regelgeving van toepassing.

8 Garantiegeevens

Zie onderstaande paragrafen voor informatie over garantie en ondersteuning in de VS, Canada en alle andere regio's.

8.1 Verenigde Staten en Canada

BEPERKTE GARANTIE BESCHIKBAAR OP DOMETIC.COM/EN-US/TERMS-AND-CONDITIONS-CONSUMER/WARRANTY.

MOCHT U VRAGEN HEBBEN OF EEN Gratis KOPIE VAN DE BEPERKTE GARANTIE WILLEN VERKRIJGEN, NEEM DAN CONTACT OP MET

DOMETIC CORPORATION
SANITATION CUSTOMER SUPPORT CENTER
13128 STATE ROUTE 226
BIG PRAIRIE, OHIO, USA 44611
[phone]

Als het product zich maar behoren werkkt, neem dan contact op met uw verkoper of het filial van de fabrikant in uw land (zie de achterkant van deze handleiding voor de webadressen om uw regio of verkoper te vinden). De garantie van toepassing op uw product bedraagt EEN jaar.

Stuur voor de afhandeling van reparaties of garantie volgende documenten mee:

• Een kopie van de factuur met datum van aankoop
• De reden voor de claim of een beschrijving van de fouit

8.2.1 Alleen Australie

Onze producten worden geleverd met garanties die nicht kuren worden uitgesloten onder de Australische Consumenwet. U hebt recht op een verranging of vergoeding voor ernstig falen en op compensatie voor elk ander redelijkkerwijs te voorzien verlies of schade. U hebt bovendienrecht op reparatie of verranging

van de producten indien de producten nicht van acceptabele kwaliteit zijn en de fouit Niet gegelijk staat aan ernstig falen.

8.2.2 Alleen Nieuw-Zeeland

Dit garantiebeleid is onderhevig aan de voorwaarden en garanties die verplicht着眼zoals geimpliceerd door de Wet op Consumentengarancies 1993(NZ).

8.2.3 Alle andere regio's

De wettelijk garantiperiode is van toepassing. Als het product defect is, neem dan contact op met het filial van de fabrikant in uw regio of uw verkoper (zie de achechter Kant van deze handleiding voor de webadressen om uw regio of verkoper te vinden).

Stuur voor de afhandeling van reparaties of garantie volgende documenten mee:

• Een kopie van de factuur met datum van aankoop
• De reden voor de claim of een beschrijving van de fouit

Houd er rekening mee dat eigenmachtige of Niet-professionele reparatie gevolgen voor de verilgheid kan hebben en dat de garantie hierdoor kan kome te verrallen.

Servicecenter og forhandlere Besog: www.dometic.com
