Produkttype	Marinetoalett med makuleringspumpe
Merke	Dometic
Modell	MasterFlush MF 7220
Mål (kompakt skål)	Lengde 13,3 tommer (337 mm), bredde 14,5 tommer (368 mm), høyde 18,8 tommer (476 mm), setehøyde 12,3 tommer (311 mm)
Materialer	Glassert keramikk (skål), polypropylen (base), polystyren eller aluminium (bryterpanel)
Strømforsyning	12 V DC (20 A) eller 24 V DC (10 A)
Strømforbruk	20 A / 12 V DC; 10 A / 24 V DC
Anbefalt sikring	25 A / 12 V DC; 15 A / 24 V DC
Spyletype	Elektrisk med integrert makuleringspumpe
Vanntilførsel	Ferskvann (NPT 1/2 tommers tilkobling) eller sjøvann (3/4 tommers ID slange)
Minimum vannstrøm (ferskvann)	2 gpm (7,6 l/min)
Utløpsdiameter	1,5 tommer (38 mm) eller 1,0 tommer (25 mm)
Maks horisontal rørlengde	40 fot (12,2 m)
Maks vertikal rørlengde	4 fot (1,2 m)
Hovedfunksjoner	Elektrisk spyling, avfallsmakulering, pumping til tank eller direkte utslipp, ekstern spylebryter
Tiltenkt bruk	Båter (marine), over eller under vannlinjen
Vedlikehold og rengjøring	Detaljerte instruksjoner i håndboken (regelmessig rengjøring, inspeksjon av koblinger og klemmer)
Sikkerhet	Risiko for oversvømmelse, elektrisk støt eller brann; følg advarsler og lokale forskrifter
Reservedeler	Tilgjengelige fra Dometic (bruk kun originale deler)
Garanti	Se vilkår på Dometic.com (begrenset garanti, varierer etter region)

Ofte stilte spørsmål - MasterFlush MF 7220 DOMETIC

Hvilken type strømforsyning er nødvendig for MasterFlush MF 7220?

Toalettet fungerer på 12 V DC (20 A) eller 24 V DC (10 A). En sikring på 25 A (12 V) eller 15 A (24 V) anbefales.

Kan jeg bruke sjøvann til spyling?

Ja, modell MF 7220 er kompatibel med sjøvannstilførsel. I så fall, bruk en slange med indre diameter 0,75 tommer (19 mm) og installer en tilbakeslagsventil og en passende ventilert sløyfe.

Hvordan installerer jeg den ventilerte sløyfen for å unngå tilbakestrømning?

Den ventilerte sløyfen må plasseres minst 8 tommer (203 mm) over høyest mulig vannlinje. Bruk en 0,75 tommers (19 mm) sløyfe med tilbakeslagsventil for system under vannlinjen.

Mal ser produktet avfallet?

Ja, toalettet er utstyrt med en makuleringspumpe som maler avfallet før det pumpes til en oppsamlingstank eller direkte ut.

Hva er setehøyden på modell MF 7220?

Setehøyden er 12,3 tommer (311 mm) (kompakt skål).

Kan jeg koble sjøvannsspyling til et ferskvannssystem under trykk?

Nei, dette er ikke tillatt. Tilkobling til et ferskvannssystem under trykk kan føre til overløp og oversvømmelse. Bruk kun dedikert tilførsel.

Hvordan vedlikeholder jeg makuleringspumpen?

Vedlikehold er beskrevet i håndboken: rengjør pumpen og vanninntakssilen (100 mesh anbefales) regelmessig. Kontroller slangeklemmer og pakninger.

Hva er maksimal avstand for avløpsslangen?

Maksimal horisontal avstand er 40 fot (12,2 m) og maksimal vertikal avstand er 4 fot (1,2 m). Disse avstandene kan ikke kombineres.

Hva gjør jeg hvis oppsamlingstanken er full?

Bruk en Dometic DTM tanknivåkontroller (valgfri) og en stopprelé for å kutte strømmen til toalettet og forhindre overfylling.

Hvor finner jeg hele bruksanvisningen?

Bruksanvisningen er tilgjengelig for gratis nedlasting på notice-facile.com som PDF. Du kan også skanne QR-koden i hurtigstartguiden.

BRUKSANVISNING MasterFlush MF 7220 DOMETIC

ADVARSEL: Fare for oversvømmelse. Manglende overholdelse av følgende advarsler kan resultere i dødsfall eller alvorlig personskade.

5.3 Minimumskrav til system

b. Fjern plastdekselet fra pumpen. Se Figur 2.

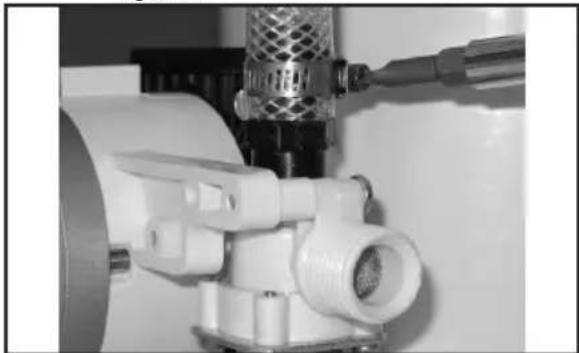

12 Tilspenning av slangeklemmen

Servicesenter og forhandlersteder Gå til www.dometic.com

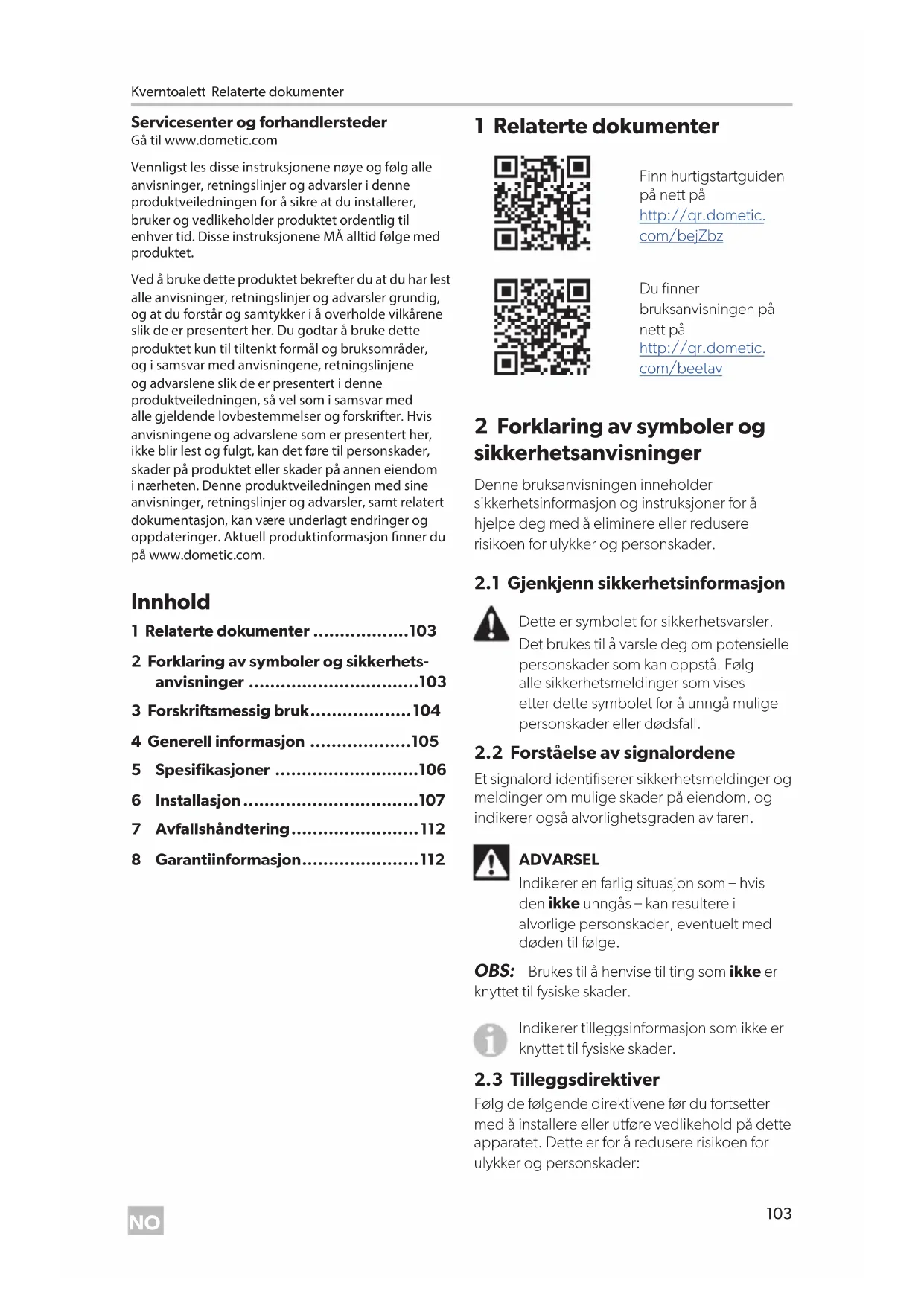

Vennligst les disse instruksjonene nøye og følg alle anvisninger, retningslinjer og advarsler i denne produktveiledningen for å sikre at du installerer, bruker og vedlikeholder produktet ordentlig til enhver tid. Disse instruksjonene MÅ alltid følge med produktet.

Ved å bruke dette produktet bekrefter du at du har lest alle anvisninger, retningslinjer og advarsler grundig, og at du forstår og samtykker i å overholde vilkårene slik de er presentert her. Du godtar å bruke dette produktet kun til tiltenkt formål og bruksområder, og i samsvar med anvisningene, retningslinjene og advarslene slik de er presentert i denne produktveiledningen, så vel som i samsvar med alle gjeldende lovbestemmelser og forskrifter. Hvis anvisningene og advarslene som er presentert her, ikke blir lest og fulgt, kan det føre til personskader, skader på produktet eller skader på annen eiendom i nærheten. Denne produktveiledningen med sine anvisninger, retningslinjer og advarsler, samt relatert dokumentasjon, kan være underlagt endringer og oppdateringer. Aktuell produktinformasjon finner du på www.dometic.com.

Innhold

1 Relaterte dokumenter 103 2 Forklaring av symboler og sikkerhetsanvisninger 103 3 Forskriftsmessig bruk. 104 4 Generell informasjon 105 5 Spesifikasjoner 106 6 Installasjon 107 7 Avfallshåndtering. 112 8 Garantiinformasjon. 112

1 Relaterte dokumenter

Finn hurtigstartguiden på nett på http://qr.dometic.com/bejZbz

Du finner bruksanvisningen på nett på http://qr.dometic.com/beetav

2 Forklaring av symboler og sikkerhetsanvisninger

Denne bruksanvisningen inneholder sikkerhetsinformasjon og instruksjoner for å hjelpe deg med å eliminere eller redusere risikoen for ulykker og personskader.

2.1 Gjenkjenn sikkerhetsinformasjon

Dette er symbolet for sikkerhetsvarsler. Det brukes til å varsle deg om potensielle personskader som kan oppstå. Følg alle sikkerhetsmeldinger som vises etter dette symbolet for å unngå mulige personskader eller dødsfall.

2.2 Forståelse av signalordene

Et signalord identifiserer sikkerhetsmeldinger og meldinger om mulige skader på eiendom, og indikerer også alvorlighetsgraden av faren.

ADVARSEL

OBS: Brukes til å henvise til ting som ikke er knyttet til fysiske skader.

Indikerer tilleggsinformasjon som ikke er knyttet til fysiske skader.

2.3 Tilleggsdirektiver

Les og følg all sikkerhetsinformasjon og instruksjonene.

• Les og forstå disse instruksjonene før du bruker eller utfører service på dette produktet.
• Dometic anbefaler at en kvalifisert marintekniker eller elektriker installerer eller utfører service på dette produktet. Feil installasjon kan føre til skade på utstyr, personskade eller dødsfall. Installasjonen må være i samsvar med alle gjeldende lokale og nasjonale forskrifter.

2.4 Generelle sikkerhetsmeldinger

ADVARSEL: Fare for oversvømmelse. Unnlatelse av å følge de følgende advarslene kan føre til død eller alvorlig personskade.

Hvis toalettet er koblet til noen skroggjennomføringer, må det monteres riktig monterte sjøkraner i alle rør som er koblet til skroggjennomføringer. Sjøkraner må være lett tilgjengelige for alle brukere av toalettet, ellers må sekundærventiler være montert på slanger der de er lett tilgjengelige. Alle ventiler må ha full diameter og være av maritim kvalitet. Sluseventiler som må skrus til for stenging, anbefales ikke. - Hvis toalettet er koblet til noen skroggjennomføringer, må alle fleksible slanger være av maritim sanitær kvalitet og må festes til alle gjennomføringer (som de ved sjøkranen, ventilasjonssløyfen eller toalettet) med to rustfrie slangebåndklemmer ved hver tilkobling. Tilkoblingene må kontrolleres med jevne mellomrom. - Hvis toalettkanten er mindre enn 20 cm (8 tommer) over den høyest mulige vannlinjen på noe tidspunkt (på grunn av krengning, last eller seiling) og er koblet til noen skroggjennomføringer, må riktig plasserte ventilasjonssløyfer monteres i inntaks- (hvis koblet til sjøvann) eller avløpsrørene for å hindre potensielt tilbakeslag av sjøvann i båten. Ventilasjonssløyfer må være utstyrt med integrert tilbakeslagsventil som slipper luft inn i ledningen for å hindre tilbakeslag av vann. - Hvis toalettet på noe tidspunkt benytter sjøvann til spyling, skal det ikke monteres en

sjøvannspumpe som styres av en automatisk innkoblingsbryter. Hvis vannventilen om bord eller noen rørkoblinger da skulle begynne å lekke, ville den automatisk styrte pumpen starte opp og potensielt oversvømme båten.

• Ikke koble et toalett med sjøvannsspyling (modellene 7160, 7260) til et trykksatt vannsystem om bord. Før du begynner å arbeide på dette produktet, må du forsikre deg om at all elektrisk strøm til enheten er slått av og at sjøkranene er stengt eller i av-posisjon.

ADVARSEL: Fare for elektrisk støt og/eller brann.

Følg alle lokale forskrifter for elektriske installasjoner.

OBS: Overfylling av oppsamlingstanken kan føre til alvorlige skader på sanitærsystemet, for eksempel ved at oppsamlingstanken sprekker og innholdet i tanken kommer ut i kjølsvinet. For å unngå dette anbefaler Domatica å bruke et relé for avstengning av full tank. Hele signalet fra oppsamlingstanken kan genereres av en Domatic DTM01C-tankmonitor eller DTM04-tankmonitor med fire nivåer (begge monitorer er ekstrautstyr).

Følg alle lokale forskrifter for utslipp fra avløpstanken.

3 Forskriftsmessig bruk

Kverntoalett (heretter referert til som toalett eller produkt) er et elektrisk spyletoalett som bearbeider avfallet og pumper det enten til en oppsamlingstank eller et annet system for oppbevaring og tømming av avløpsvann, eller over bord. Toalettet betjenes ved hjelp av en fjernstyrt spylebryter, slik at brukeren kan fylle vann i skålen (før eller etter spyling) og spyle toalettet ved å trykke på en knapp. Dette toalettet er konstruert for bruk i marine bruksområder og er kun egnet for det tiltenkte formålet og i samsvar med disse instruksjonene.

Denne bruksanvisningen inneholder informasjon som det er nødvendig å kjenne til for å kunne montere toalettet på riktig måte. Feilaktig installasjon og/eller ukorrekt bruk eller vedlikehold vil resultere i utilfredsstillende ytelse og mulig svikt. Produsenten fraskriver seg ethvert ansvar for personskader eller materielle skader på produkter som følge av:

• Ukorrekt montering eller tilkobling, inkludert for høy spenning
• Ukorrekt vedlikehold eller bruk av andre reservedeler enn originale reservedeler levert av produsenten
• Modifisering av produktet uten at det er gitt uttrykkelig godkjenning av produsenten
• Bruk til andre formål enn beskrevet i denne veiledningen

Domatica forbeholder seg rettigheten til å endre produktets ytre og produktspesifikasjoner.

4 Generell informasjon

Bildene som brukes i dette dokumentet, er kun til referanse. Komponenter og komponentplasseringer kan variere i henhold til spesifikke modeller av produktet. Målene kan variere ±10 mm (±0,38 tommer)

4.1 Komponenter

Innholdspakken (Figur 1 på side 2)

1 Kverntoallett

2 DFS-2F speylebryter (standard –toalett med ferskvannsspyling)

3 DFS-1F speylebryter (standard –toalett med råvannsspyling)

4 38 mm (1,5 tommer) utløpsarmatur

5 Jernvaresett for gulvmontering

6 Sett med vannforsyningssslange

Deleleste1

Hurtigstartguide1

1 Ikke vist

Toalettkomponenter (Figur 2 på side 2)

1 Tilbakeslagsventil for kantskylling (ferskvannstoalett) eller adapter (råvannsmodell) 2 Vannforsyningsslange 3 Kvernpumpe (under plastdekselet) 4 Elektrisk vannventil (råvannsmodell) 5 Plassering av produkt-ID-etikett 6 Komprimeringsbånd i rustfritt stål 7 Utløpsarmatur

4.2 Toalettsystemets layout

4.2.1 Ledningssystem over vann

Toalett med direkte avløp over bord

(Figur 5 på side 3)

1 Sjøventil 2 25 mm (1,0 tommer) eller 38 mm (1,5 tommer) ID-slange 3 Legg sløyfen 305 mm (12,0 tommer) over gulvet for å holde vann i skålen 4 Kverntoalett 5 Ferskvannstilførsel 13 mm (0,5 tommer) ID-ferskvannsledning 6 Fra ferskvannstilførsel 7 Sjøvannstilførsel 8 19 mm (0,75 tommer) ID-slange 9 Tilbakeslagsventilen sikrer at pumpen holder seg full

Toalett med oppsamlingstank for avløp

(Figur 6 på side 3)

1 Sjøventil 2 Legg til ventilasjonssløyfe hvis oppsamlingstanken er under vannlinjen 3 Tilkobling for ventilasjon 4 Avløpspumpe 5 Ventilasjonsfilter 6 Oppsamlingstank (snittvisning) 7 Dekkavløp 8 Nivåflottør for full tank (tilleggsutstyr) 9 25 mm (1,0 tommer) eller 38 mm (1,5 tommer) ID-slange 10 Legg sløyfen 305 mm (12,0 tommer) over gulvet for å holde vann i skålen 11 Kverntoalett 12 Ferskvannstilførsel 13 mm (0,5 tommer) ID-ferskvannsledning 13 Fra ferskvannstilførsel 14 Sjøvannstilførsel 15 19 mm (0,75 tommer) ID-slange 16 Tilbakeslagsventilen sikrer at pumpen holder seg full

4.2.2 Ledningssystem under vann

Toalett med direkte avløp over bord (Figur 7 på side 3)

1 Sjøventil 2 25 mm (1,0 tommer) eller 38 mm (1,5 tommer) ventilasjonssløyfe 3 Tilkobling for ventilasjon 4 25 mm (1,0 tommer) eller 38 mm (1,5 tommer) ID-slange 5 Kverntoalett 6 Ferskvannstilførsel 7 13 mm (0,5 tommer) ID-ferskvannsledning 8 Sjøvannstilførsel 9 19 mm (0,75 tommer) ID-slange 10 19 mm (0,75 tommer) ventilasjonssløyfe med tilbakeslagsventil 11 Tilkobling for ventilasjon 12 203 mm (8,0 tommer) minimum 13 Maks krengning 14 Vannlinjeområde 15 Statisk

Toalett med oppsamlingstank for avløp

(Figur 8 på side 4)

1 Sjøventil 2 Legg til ventilasjonssløyfe hvis oppsamlingstanken er under vannlinjen 3 Tilkobling for ventilasjon 4 Avløpspumper 5 Ventilasjonsfilter 6 Oppsamlingstank (snittvisning) 7 Dekkavløp 8 Nivåflottør for full tank (tilleggsutstyr) 9 Tilkobling for ventilasjon 10 25 mm (1,0 tommer) eller 38 mm (1,5 tommer) ID-slange 11 Kverntoalett

12 Ferskvannstilførsel 13 mm (0,5 tommer) ID ferskvannsledning 13 Sjøvannstilførsel 14 19 mm (0,75 tommer) ID-slange 15 19 mm (0,75 tommer) ventilasjonssløyfe med tilbakeslagsventil 16 Tilkobling for ventilasjon 17 203 mm (8,0 tommer) minimum 18 Maks krengning 19 Vannlinjeområde 20 Statisk

5 Spesifikasjoner

5.1 Mål

Toalett Glasskeramikk

Toalettbase Polypropylen

Elektrisk Strøm- forbruk	20 A / 12 VDC; 10 A / 24 VDC
Vernebryter 25 A / 12 VDC; 15 A / 24 VDC
Ledninger1	12 gauge Opp til 7,6 m (25 fot) total krets
Vannfor-syning	Armatur-størrelse Forsynings-slange-ID 0,5 tommert NPT – toaett med ferskvan-nsspyling
	Gjennom-strømning-smengde 0,75 tommert ID – toaett med råvannsspyling
	Minimum 7,6 lpm / 2,0 gpm – ferskvanns-spyling
Avløp Innvendig diameter	38 mm (1,5 tommert) eller 25 mm (1,0 tommert)
Vannrett løp2	Maks. 12,2 m (40 fot)
Loddrett løp2	Maks. 1,2 m (4 fot)

1 Se ABYCs retningslinjer for å finne ytterligere informasjon. 2 Horisontale og vertikale avstander er kumulative. Kontroller at utløpsstrømmen er tilstrekkelig hvis installasjonen nærmer seg en av disse grensene.

6 Installasjon

Finn ut om vannforsyningen til toalettet kommer til å være ferskvann eller sjøvann, over eller under fartøyets vannlinje, og følg deretter de aktuelle instruksjonene for montering.

• Toalettskalkanten må være minst 203 mm (8,0 tommer) over den høyest mulige vannlinjen ved full krengning.
• Ventilasjonssløyfer må være minst 203 mm (8,0 tommer) over den høyest mulige vannlinjen ved full krengning. For optimal toalettfunksjon må ventilasjonssløyfene monteres så nært som mulig høyden 203 mm (8,0 tommer).
• Plasser ventilasjonssløyfer nær midten av båten for å redusere svingninger i vannlinjehøyden. Sjøvannspumpens maksimale løftekraft er 1,2 m (4 fot).
• Maksimal fallhøyde er 1,2 m (4 fot).

6.2 Ledningssystem under vann

For detaljer om layout kan du se "Ledningssystem under vann" på side 106.

Følgende informasjon er viktig:

• Ventilasjonssløyfen på 19 mm (0,75 tommer) må benytte enten en duckbill-ventil eller en elektrisk normalt-åpen magnetventil.
• Ventilasjonssløyfer må være minst 203 mm (8,0 tommer) over den høyest mulige vannlinjen ved full krengning. For optimal toalettfunksjon må ventilasjonssløyfene monteres så nært som mulig høyden 203 mm (8,0 tommer).
• Ventilasjonssløyfer bør ikke være mer enn 0,6 m (2 fot) over vannlinjen.
• Plasser ventilasjonssløyfer nær midten av båten for å redusere svingninger i vannlinjehøyden. Sjovannspumpens maksimale løftekraft er 1,2 m (4 fot).
• Maksimal fallhøyde er 1,2 m (4 fot).

6.3 Innløpsrør

ADVARSEL: Fare for oversvømmelse.

Ikke koble en innløpsledning for toalett med sjøvannsspyling til et trykksatt ferskvannsystem. Dette ville føre til at ferskvannspumpen konstant var i drift, som igjen kunne føre til overfylling av toalettskålen og oversvømmelse av båten. Manglende overholdelse av denne advarselen kan resultere i alvorlige personskader, eventuelt med døden til følge.

ADVARSEL: Fare for forurenset vann.

Ikke koble en innløpsledning for toalett med sjøvannsspyling til et drikkevannssystem om bord på noen måte. Dette kunne i så fall føre til forurensning av drikkevannssystemet. Hvis man ønsker ferskvann, må man kjøpe toalettmodellen med ferskvannsspyling, eller man må montere en separat ferskvannstank som bare leverer vann til toalettet. Manglende overholdelse av denne advarselen kan resultere i alvorlige personskader, eventuelt med døden til følge.

Pass på at innløpsjokranen er under sjøvannsledningen til enhver tid, under alle forhold med full krengning. Pass på at alle innløpsslangekoblinger er fri for skarpe rørbøyninger eller begrensninger. - Bruk to slangeklemmer av rustfritt stål ved hver kobling. - Bruk slangestøtter hver 0,9 m (3 fot) langs innløpsslangeløpet for å begrense bevegelse. - Hold slangeløpene så korte som mulige. Unngå nedheng eller lave punkter som kan hindre flyten.

1. Monter vanninnløpssilen (følger med).
2. En sil med 100 masker anbefales mellom innløpsjokranen og toalettet med sjøvannsspyling.
3. Installer tilbakeslagsventilen for innløpet for montering over vann (følger ikke med).
4. En tilbakeslagsventil bør monteres på innløpstilførselsledningen for å sikre at toalettets sjøvannspumpe holder seg full mellom spylinger. - Tilbakeslagsventilen bør plasseres nærmest mulig innløpsjokranen. Se "Ledningssystem over vann" på side 105.
5. Monter en ventilasjonssløyfe (følger ikke med).

- Hvis toalettkanten kommer til å være mindre enn 203 mm (8,0 tommer) over den høyest mulige vannlinjen på noe punkt ved krengning, last eller seiling, må det monteres en 19 mm (3/4 tommer) ventilasjonssløyfe på innløpslangen mellom innløpsjokranen og toalettet. Se "Ledningssystem under vann" på side 106. - Ventilasjonssløyfen må være plassert minst 203 mm (8,0 tommer) over den høyest mulige vannlinjen ved alle forhold med krengning, last eller seiling.

6.3.5 Modeller med ferskvannsspyling

1. Monter innløpsvannledningen (følger med).

Bruk en 13 mm (0,5 tommer) fleksibel ID-slange med en 1/2 tommers NPT-kobling til toalettvannventilen.

1. Monter en stengeventil på innløpsledningen (følger ikke med).
2. For rengjøring og vedlikehold av toalettet.

6.4 Røropplegg for utløp

Bare for modeller med spyling med sjøvann.

- For å holde vann i skålen må du legge en 300 mm (12,0 tommer) høy sløyfe i avløpsledningen så nærme toalettet som mulig. Se "Ledningssystem over vann" på side 105. 3. Monter en ventilasjonssløyfe (følger ikke med). - For å få anbefalte plasseringer for ventilasjonssløyfer for avløp som er koblet til systemkomponentene, og som er under vannlinjen, eller som kanskje er på mindre enn 203 mm (8,0 tommer) over den høyest mulige vannlinjen ved full krengning, kan du se Figur 7 og Figur 8. - Ventilasjonssløyfer må være plassert minst 203 mm (8,0 tommer) over den høyest mulige vannlinjen ved full krengning.

6.5 Toalett og spylebryter

1. Pakk forsiktig opp toalettet, vannforsyningsslangen, utløpsarmaturen og jernvarene. Se Figur 1.
2. Plasser toalettet på ønsket sted på gulvet. Hvis det er nødvendig, kan du rotere toalettet slik at kvernpumpehuset ikke kommer i veien for veggene, eller for at det skal passe med ønsket røropplegg. Se Figur 2.
3. Bekreft at det er nok klaring til rørkoblingene og til setet og lokket når de er i hevet stilling.
4. Merk av på gulvet hvor toalettet skal monteres.
5. (Valgfritt) Hvis kvernpumpen og basen må plasseres i en vinkel, kan du rotere den øvre skålen til riktig posisjon for at toalettskålen ikke skal vende i feil retning.

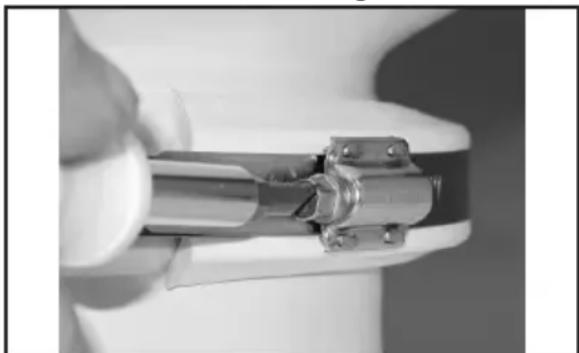

9 Løsne komprimeringsbåndet

a. Løsne komprimeringsbåndet akkurat nok til å skli det ned forbi den nedre plastklemmen.

10 Fjerning av plastklemmer

b. Fjern de øvre og nedre plastklemmene.

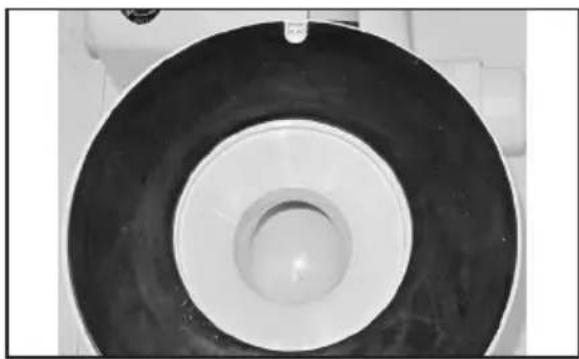

11 Plassering av pakning

c. Løft skålen. Pass på at hakket i den svarte gummipakningen er plassert rundt den grunne tappen på toalettbasen og holder seg sentrert mellom skålen og basen. d. Roter skålen til ønsket posisjon, og sett den deretter ned på pakningen. e. Plasser plastklemmene og komprimeringsbåndet mellom den øvre skålen og basen. f. Før klemmene sammen foran på toalettskålen. Det blir et mellomrom mellom klemmene bak skålen. g. Med komprimeringsbåndets skrue plassert på en klemme (ikke i mellomrommet mellom klemmene) strammer du til komprimeringsbåndet til 7,3 Nm (65 tomme/pund).

1. Koble til vannforsyningsslangen mellom tilbakeslagsventilen eller adapteren og vannventilen (modell med ferskvannsspyling) eller vannpumpen (modell med sjøvannsspyling) på basen. Se Figur 2.

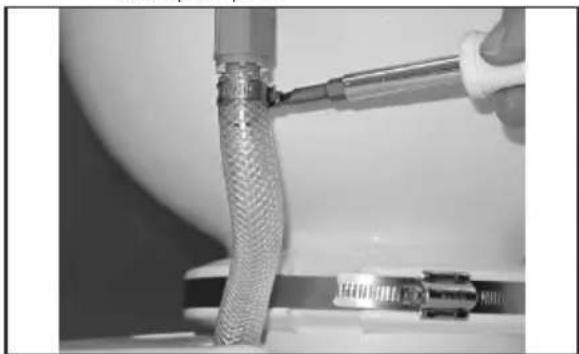

12 Tiltrekking av slangeklemmen

c. Bruk slangeklemmen til å feste slangen til vannventilens (ferskvannsmodell) eller pumpens (sjøvannsmodell) mothakekobling. d. Plasser den løse enden av tilførselsslangen opp gjennom hullet i plastdekselet. e. Senk og monter dekselet til kvernpumpen.

13 Tilkobling av vanntilførselsslangen

f. Koble vanntilførselsslangen til tilbakeslagsventilen for kantspyling med slangeklemmen.

1. Planlegg strømopplegget, vannforsyningen og avløpsrørene i henhold til riktig layout av toalettsystemet. Se "Toalettsystemets layout" på side 105.
2. Lag tilgangshull til rør og strømforsyning til toalettet.

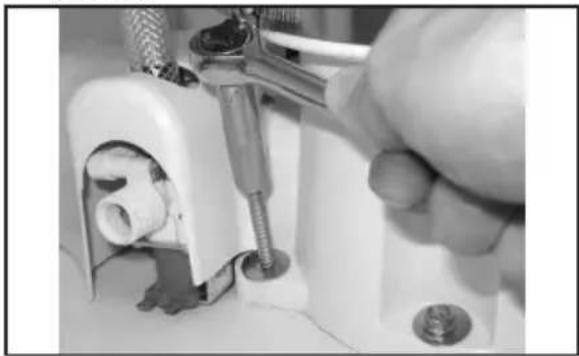

14 Feste toalettet til gulvet

1. Plasser toalettet på riktig sted og fest det til gulvet med sekskantfesteanordningene og skivene på sidene av og bak basen.
2. Planlegg plasseringen av spylebryteren slik at strømkoblinger og kabler ikke kan bli våte.
3. Bruk brytermalen (pakket separat) til å markere plasseringen av festene og brytertilgangshullet.

15 Brytertigangshull

1. Skjær ut brytertilgangshullet.
2. Slå av strømmen.
3. Legg den flertrådede positive kobberledningen (måling etter ABYC-standarder) fra sikringen til brytertilgangshullet.

-Hvis toalettsystemet har et tankmonitorsystem i DTM-serien, kan du se "Toalettsystem med tankmonitor og avstengningsrele" på side 111.

Se koblingsskjemaet på andre sider av delelisten.

1. Legg den røde ledningen fra kvernpumpen til brytertilgangshullet.
2. Legg ledningen fra brytertilgangshullet til den elektriske vannventilen nederst på toalettet (ferskvannsmodell).
3. Koble til ledningene i henhold til skjemaet med riktige flattstiftkontakter.
4. Fest spylebryteren til veggen med de medfølgende skruene.
5. Koble jordledningene fra kvernpumpen og den elektriske vannventilen (bare på ferskvannsmodeller) til fartøyets elektriske jordledning i henhold til koblingsskjemaet. Bruk ekstra ledningslengde ved toalettet for at toalettet skal kunne fjernes lett fra gulvet ved service.
6. For fartøyets vanntilførselsrør og avløpsrør til toalettet. Se "Toalettsystemets layout" på side 105.

16 Slangeklemmer og avløpsslange

1. Fest alle avløpsslanger godt med to slangeklemmer i rustfritt stål med skruene plassert 180° motsatt av hverandre.
2. Smør gjennomføringer og slanger med silikonfett for at slangetilkoblingen skal bli lettere.

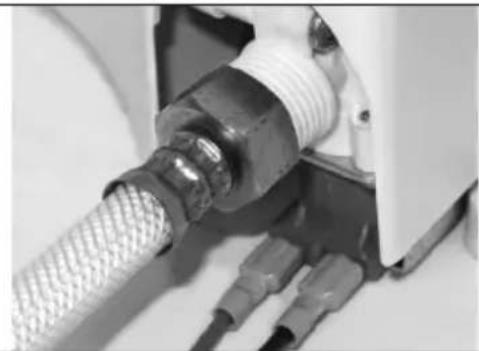

17 Koble til vannforsyninger

1. På ferskvannstoaletter må vanntilførselen kobles til med en 0,5 tommers NPT-kobling.

OBS: Ikke bruk toalettet hvis vanntilførselen er slått av. Det kan oppstå skade på innvendige komponenter.

1. For modeller med sjøvannsspyling må du åpne vanntilførselen og sjøkranene.
2. For ferskvannsmodeller må vanntilførselen slås på.
3. Se etter vannlekkasjer ved alle koblinger.
4. Slå på strømmen til toalettet.
5. Trykk på spylebryteren og se etter lekkasjer. Hvis det oppstår en lekkasje, må du stramme til koblingen.
6. Fest plastdekslene til gulvfesteanordningene.

6.6 Toalettsystem med tankmonitor og avstengningsrelé

Dometic MasterFlush-toaletter har Dometic DTM-tankmonitorsystemer (tilgjengelig separat) som kobler ut strømmen til toalettet

når oppsamlingstanken er full. Dette hindrer at oppsamlingstanken overfylles. Se toalettsystemets koblingsskjema på delelisten.

1. Før inngangsstrømledningen fra releet for full tank i DTM-panelet til der spylebryteren befinner seg.
2. Følg instruksjonene for montering av spylebryter på side 109 fra trinn 10.

7 Avfallshåndtering

Lever emballasjen til resirkulering så langt det er mulig. Kontakt et lokalt resirkuleringssenter eller en spesialforhandler for å få informasjon om hvordan du avhender produktet i samsvar med alle gjeldende nasjonale og lokale forskrifter.

8 Garantiinformasjon

Se avsnittene nedenfor for informasjon om garanti og garantistøtte i USA, Canada og alle andre regioner.

8.1 USA og Canada

BEGRENSET GARANTI ER TILGJENGELIG PÅ DOMETIC.COM/NO/NO/TERMS-ANDCONDITIONS-CONSUMER/WARRANTY.

HVIS DU HAR SPØRSMÅL ELLER ØNSKER EN GRATIS KOPI AV DEN BEGRENSEDE GARANTIEN, KONTAKT:

DOMETIC CORPORATION SANITATION CUSTOMER SUPPORT CENTER 13128 STATE ROUTE 226 BIG PRAIRIE, OHIO, USA 44611 1-800-321-9886

8.2 Landene i Asia-Stillehavsregionen

Hvis produktet ikke fungerer som det skal, kan du kontakte forhandleren eller produsentens avdeling i landet ditt. Se baksiden av bruksanvisningen for å finne nettadressene for din region eller forhandler. Produktgarantien gjelder i ETT År.

Ved henvendelse vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

Kopi av kvitteringen med kjøpsdato - Årsak til reklamasjonen eller beskrivelse av feilen

8.2.1 Gjelder kun for Australia

Våre produkter leveres med garantier som ikke kan utelukkes i henhold til australsk forbrukerlovgivning. Du har rett til å motta et erstatningsprodukt eller refundering ved større feil, samt kompensasjon for andre tap eller skader som rimeligvis kunne forutses. Du har også rett til å få reparert eller erstattet varer hvis kvaliteten ikke er av akseptabel kvalitet, også der feilen ikke anses som en større feil.

8.2.2 Gjelder kun for New Zealand

Denne garantien underlegges vilkårene og garantibestemmelsene i forbrukergarantiloven Consumer Guarantees Act 1993 (NZ).

8.2.3 Alle andre regioner

Lovmessig garantitid gjelder. Hvis produkter er defekte, kan du kontakte produsentens avdeling i regionen din eller forhandleren din. Se baksiden av bruksanvisningen for å finne nettadressene for din region eller forhandler.

Ved henvendelse vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

Kopi av kvitteringen med kjøpsdato - Årsak til reklamasjonen eller beskrivelse av feilen

Vær oppmerksom på at reparasjoner som utføres selv, eller som ikke utføres på en profesjonell måte, kan gå ut over sikkerheten og føre til at garantien blir ugyldig.
