MasterFlush MF 7220 - Sanitário DOMETIC - Manual de utilização gratuito

Tipo de produto	Sanitário marinho com bomba trituradora
Marca	Dometic
Modelo	MasterFlush MF 7220
Dimensões (vaso compacto)	Comprimento 13,3 pol (337 mm), largura 14,5 pol (368 mm), altura 18,8 pol (476 mm), altura do assento 12,3 pol (311 mm)
Materiais	Cerâmica vitrificada (vaso), polipropileno (base), poliestireno ou alumínio (painel do interruptor)
Alimentação elétrica	12 V CC (20 A) ou 24 V CC (10 A)
Consumo de corrente	20 A / 12 V CC ; 10 A / 24 V CC
Disjuntor recomendado	25 A / 12 V CC ; 15 A / 24 V CC
Tipo de descarga	Elétrica com bomba trituradora integrada
Abastecimento de água	Água doce (conexão NPT 1/2 pol) ou água do mar (mangueira 3/4 pol DI)
Fluxo mínimo de água (água doce)	2 gpm (7,6 l/min)
Diâmetro de descarga	1,5 pol (38 mm) ou 1,0 pol (25 mm)
Distância máxima de tubulação horizontal	40 pés (12,2 m)
Distância máxima de tubulação vertical	4 pés (1,2 m)
Funções principais	Descarga elétrica, trituração de resíduos, bombeamento para tanque ou descarga externa, interruptor de descarga remoto
Uso previsto	Embarcações (marinho), acima ou abaixo da linha d'água
Manutenção e limpeza	Instruções detalhadas no manual (limpeza regular, inspeção de conexões e braçadeiras)
Segurança	Risco de inundação, choque elétrico ou incêndio; seguir avisos e regulamentações locais
Peças de reposição	Disponíveis na Dometic (usar exclusivamente peças originais)
Garantia	Consulte os termos em Dometic.com (garantia limitada, variável conforme a região)

Perguntas frequentes - MasterFlush MF 7220 DOMETIC

Que tipo de alimentação elétrica é necessária para a MasterFlush MF 7220?

O sanitário funciona em 12 V CC (20 A) ou 24 V CC (10 A). Recomenda-se um disjuntor de 25 A (12 V) ou 15 A (24 V).

Posso usar água do mar para a descarga?

Sim, o modelo MF 7220 é compatível com abastecimento de água do mar. Neste caso, use uma mangueira de 0,75 pol (19 mm) de diâmetro interno e instale uma válvula de retenção e um loop de ventilação adequados.

Como instalar o loop de ventilação para evitar refluxos?

O loop de ventilação deve ser colocado pelo menos 8 pol (203 mm) acima da linha d'água mais alta possível. Use um loop de 0,75 pol (19 mm) com válvula de retenção para o sistema abaixo da linha d'água.

O produto tritura os resíduos?

Sim, o sanitário é equipado com uma bomba trituradora que tritura os resíduos antes de bombeá-los para um tanque de retenção ou diretamente para o exterior.

Qual é a altura do assento do modelo MF 7220?

A altura do assento é de 12,3 pol (311 mm) (vaso compacto).

Posso conectar a descarga de água do mar a um sistema de água doce pressurizado?

Não, isso é proibido. Uma conexão a um sistema de água doce pressurizado pode causar transbordamento e inundação. Use apenas um abastecimento dedicado.

Como fazer a manutenção da bomba trituradora?

A manutenção está descrita no manual: limpe regularmente a bomba e o filtro de entrada de água (malha 100 recomendada). Verifique as braçadeiras e as vedações.

Qual é a distância máxima para a mangueira de descarga?

A distância horizontal máxima é de 40 pés (12,2 m) e a distância vertical máxima é de 4 pés (1,2 m). Essas distâncias não são cumulativas.

O que fazer se o tanque de retenção estiver cheio?

Use um controlador de nível de tanque Dometic DTM (opcional) e um relé de parada para cortar a alimentação do sanitário e evitar enchimento excessivo.

Onde encontrar o manual de instruções completo?

O manual está disponível para download gratuito em notice-facile.com em formato PDF. Você também pode escanear o código QR no guia de início rápido.

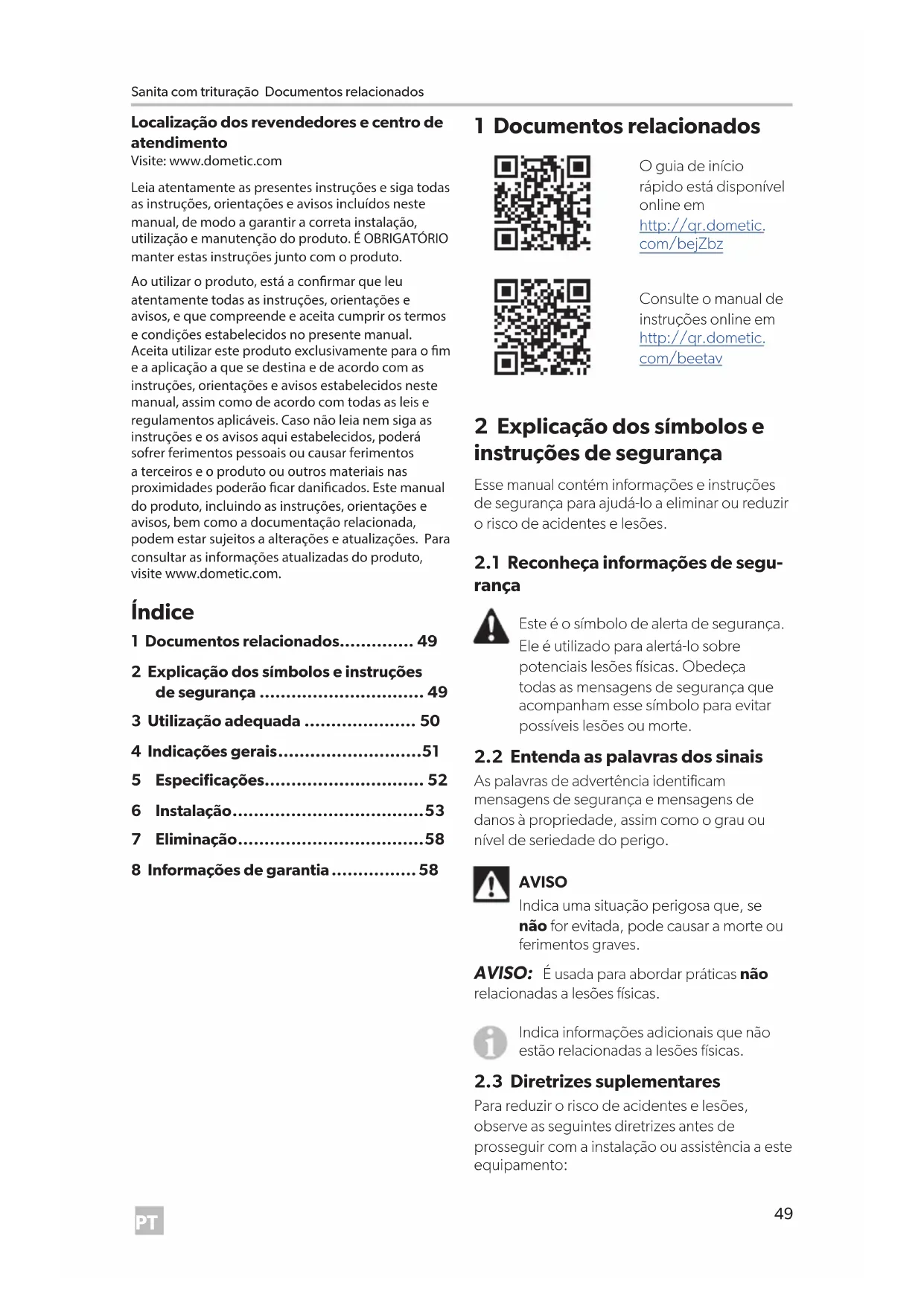

MANUAL DE UTILIZADOR MasterFlush MF 7220 DOMETIC

Sanita com trituração

Instruções de montagem 49

IT

Localização dos revendedores e centro de atendimento

Visite: www.dometic.com

Leia atentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste manual, de modo a garantir a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter estas instruções junto com o produto.

Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso não leia nem siga as instruções e os avisos tão estabelecidos, poderá sofrer ferimentos pessoais ou causar ferimentos a terceiros e o produto ou outros materiais nas proximidades poderão ser danificados. Este manual do produto, incluindo as instruções, orientações e avisos, bem como a documentação relacionada, poderá estar sujeito a alterações e atualizações. Para consultar as informações atualizadas do produto, visite www.dometic.com.

Índice

1 Documentos relacionados 49 2 Explicação dos símbolos e instruções de segurança 49 3 Utilização adequada 50 4 Indicações gerais 51 5 Especificações 52 6 Instalação 53 7 Eliminação 58 8 Informações de garantia 58

Consulte o manual de instruções online em http://qr.dometic.com/beetav

2 Explicação dos símbolos e instruções de segurança

Este manual contém informações e instruções de segurança para ajudá-lo a eliminar ou reduzir o risco de acidentes e lesões.

2.1 Reconheça informações de segurança

Este é o símbolo de alerta de segurança. Ele é utilizado para alertá-lo sobre potenciais lesões físicas. Obedeça todas as mensagens de segurança que acompanham esse símbolo para evitar possíveis lesões ou morte.

2.2 Entenda as palavras de sinalização

As palavras de advertência identificam mensagens de segurança e mensagens de danos à propriedade, assim como o grau ou nível de seriedade do perigo.

AVISO

Indica uma situação perigosa que, se não for evitada, pode causar a morte ou ferimentos graves.

AVISO: É usado para abordar práticas não relacionadas a lesões físicas.

Indica informações adicionais que não estão relacionadas a lesões físicas.

2.3 Diretrizes suplementares

Para reduzir o risco de acidentes e lesões, observe as seguintes diretrizes antes de prosseguir com a instalação ou assistência a este equipamento:

Leia e siga todas as informações e instruções de segurança.

• Leia e entenda as instruções antes de operar ou prestar assistência a este produto.
• A Dometic recomenda que a instalação e assistência deste produto sejam realizadas por um eletricista ou técnico marítimo qualificado. Uma instalação inadequada pode resultar em danos no equipamento, ferimentos pessoais ou a morte. A instalação tem de ser realizada em conformidade com todos os regulamentos locais e nacionais aplicáveis.

2.4 Mensagens gerais de segurança

ADVERTÊNCIA: perigo de inundação. O incumprimento destas advertências poderá resultar em morte ou ferimentos graves.

• Se a sanita for ligada a qualquer encaixe de passagem do casco, é necessário instalar devidamente válvulas de drenagem em todas as tubagens ligadas aos encaixes de passagem do casco. As válvulas de drenagem têm de estar facilmente acessíveis a todos os utilizadores da sanita, ou devem ser instaladas válvulas secundárias nas mangueiras em partes de fácil acesso. Todas as válvulas têm de ser de passagem plena e com qualidade sanitária marinha. Não se recomenda a instalação de válvulas de guilhotina com fechamento roscado.
• Se a sanita for ligada a qualquer encaixe de passagem do casco, todas as mangueiras flexíveis têm de ter qualidade sanitária marinha e têm de estar fixas a quaisquer encaixes (como aqueles na válvula de drenagem, no circuito ventilado ou na sanita) por braçadeiras de aço inoxidável e parafuso sem-fim em cada ligação de mangueira. É necessário verificar frequentemente a integridade das ligações.
• Se o rebordo da sanita estiver a menos de 8 pol. (20 cm) acima da linha de água mais elevada possível a qualquer momento (em quaisquer condições de inclinação, carregamento ou corte) e estiver ligada a qualquer encaixe de passagem do casco, é necessário instalar circuitos ventilados devidamente posicionados na admissão (se ligados a água natural) ou na tubagem de descarga para evitar a potencial fuga de água do mar do sifão para dentro da embarcação.

Os circuitos ventilados têm de incluir uma válvula de retenção integral que permita a entrada de ar na linha para a prevenção de fugas do sifão.

• Se a sanita utilizar sempre água natural para a descarga, não se deve instalar uma bomba de água natural controlada por um interruptor de demanda com operação automática. Se a válvula de água a bordo ou qualquer conexão de tubulação estiver falhando, a bomba de operação automática pode fazer a sanita funcionar e inundar o barco.
• Não ligue a sanita de descarga com água natural (modelos 7160, 7260) a um sistema integrado de água pressurizada.
• Antes de iniciar quaisquer trabalhos neste produto, garanta que toda a alimentação elétrica da sanita está desligada e que as válvulas de drenagem estão na posição fechada ou desligada.

ADVERTÊNCIA: Perigo de choque elétrico e/ou incêndio.

Respeite todos os regulamentos locais relativos a instalações elétricas.

AVISO: O enchimento excessivo do depósito coletor pode causar danos sérios ao sistema sanitário, como a rutura do depósito coletor e a libertação dos conteúdos do depósito para o porão. Para evitar esta possibilidade, a Dometic recomenda usar um relé de fecho de depósito cheio. O sinal de enchimento do depósito coletor pode ser gerado por um monitor do depósito Dometic DTM01C ou um sistema de monitorização do depósito de 4 níveis DTM04 opcional.

Siga todas as regulamentações locais relativas à descarga de depósitos de resíduos.

3 Utilização adequada

A sanita com trituração (doravante referida como sanita ou produto) é uma sanita de descarga elétrica que tritura os resíduos e os bombeia para um depósito coletor ou outros sistemas de armazenamento/eliminação de efluentes, ou para fora de bordo. Operada por um interruptor de descarga remoto, a sanita permite ao utilizador adicionar água na sanita (antes ou depois da descarga) e descarregar a sanita ao premir um botão. Esta sanita foi concebida para utilização em aplicações marítimas e é apenas adequada para a finalidade e aplicação pretendidas de

acordo com estas instruções.

Este manual fornece as informações necessárias para instalar adequadamente a sanita. Uma instalação e/ou uma operação ou manutenção incorretas causarão um desempenho insatisfatório e uma possível avaria. O fabricante não aceita qualquer responsabilidade por danos ou prejuízos no produto resultantes de:

• Montagem ou ligação incorreta, incluindo sobretensões
• Manutenção incorreta ou utilização de peças sobressalentes não originais fornecidas pelo fabricante
• Alterações ao produto sem autorização expressa do fabricante
• Utilização para outras finalidades que não as descritas no presente manual

A Dometic reserva-se o direito de alterar o design e as especificações do produto.

4 Indicações gerais

As imagens usadas neste documento são apenas para propósitos de referência. Os componentes e a localização dos componentes podem variar de acordo com modelos de produtos específicos. As medidas podem variar ±0,38 pol. (10 mm).

4.1 Componentes

Conteúdo da embalagem (Figura 1 na página 2)

1 Sanita de maceração
2 Interruptor de descarga DFS-2F (padão - sanita com descarga de água doce)
3 Interruptor de descarga DFS-1F (padão - sanita com descarga de água natural)
4 Encaixe para descarga de 1,5 pol. (38 mm)
5 Kit de ferragens para montagem no piso
6 Kit de mangueiras de abastecimento de água
	Lista de peças1
	Guia rápido de Utilização1

Componentes da sanita (Figura 2 na página 2)

1 Válvula de retençao de descarga na borda (sanita de água doce) ou adaptador (modelo de água natural)

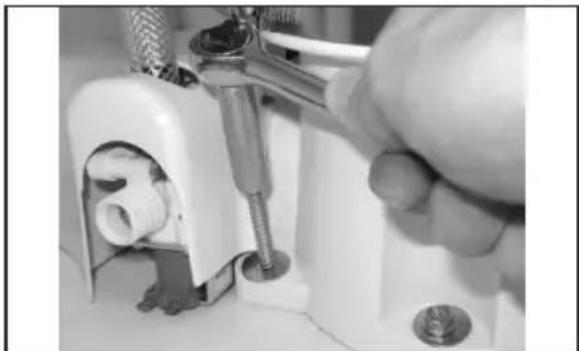

2 Mangueira de abastecimento de água

3 Bomba de trituração (sob cobertura plástica)

4 Válvula de águaétrica (modelo de água natural)

5 Localização da etiqueta de ID do produto

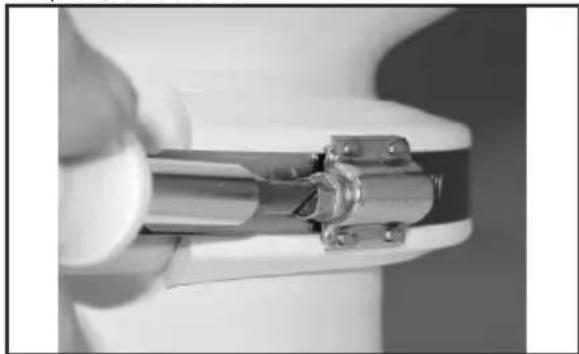

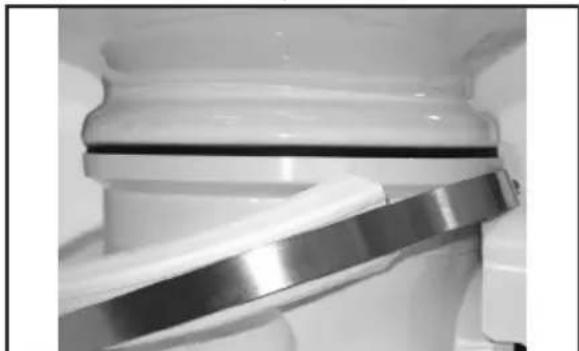

6 Banda de compressão de aço inoxidável

7 Encaixe para descarga

4.2 Disposições do sistema de sanita

4.2.1 Sistema acima da LINHA de água Sanita com descarga direta para o mar

(Figura 5 na página 3)

1 Válvula

2 Mangueira com diâmetro interior de 1,0 pol. (25 mm) ou 1,5 pol. (38 mm)

3 Coloque a volta a 12 pol. (305 mm) acima do piso para refer água na sanita

4 Sanita de maceração

5 Abastecimento de água doce Linha de água doce com diâmetro interior de 0,5 pol. (13 mm)

6 Do abastecimento de água doce

7 Abastecimento de água do mar

8 Mangueira com diâmetro interior de 0,75 pol. (19 mm)

9 A valvula de retençao garanté que a bomba permanece preparada

Sanita com descarga de depósito coletor (Figura 6 na página 3)

1 Válvula

2 Adicione o circuito ventilado se o depessoito coletor estiver abaixo da红线 de água

3 Encaixe da ventilação

4 Bomba de descarga	12 Minimo de 8,0 pol. (203 mm)
5 Filtro de ventilação	13 Inclineção máximo
6 Depósito coletor (vista cortada)	14 Intervalo de linhas do mar
7 Descarga do convés	15 Estática
8 Boia de nível do reservatório cheio optional	Sanita com descarga de depósito coletor(Figura 8 na páginha 4)
9 Mangueira com diâmetro interior de 1,0 pol. (25 mm) ou 1,5 pol. (38 mm)	1 Válvula
10 Coloque a volta a 12 pol. (305 mm) acima do piso para reter água na sanita	2 Adicione o circuito ventilado se o depósito coletor estiver abaixo da LINHA de água
11 Sanita de maceração	3 Encaixe da ventilationação
12 Abastecimento de água doce Linha de água doce com diâmetro interior de 0,5 pol. (13 mm)	4 Bomba de descarga
13 Do abastecimento de água doce	5 Filtro de ventilationação
14 Abastecimento de água do mar	6 Depósito coletor (vista cortada)
15 Mangueira com diâmetro interior de 0,75 pol. (19 mm)	7 Descarga do convés
16 A valvula de retençao garanté que a bomba permanece preparada	8 Boia de nível do reservatório cheio optional
	9 Encaixe da ventilationação

4.2.2 Sistema abaixo da LINHA de água

Sanita com descarga direta para o mar

(Figura 7 na página 3)

1 Válvula	interior de 0,5 pol. (13 mm)
2 Circuito ventilado de 1,0 pol. (25 mm)ou 1,5 pol. (38 mm)	13 Abastecimento de água do mar
3 Encaixe da ventilação	14 Mangueira com diâmetro interior de0,75 pol. (19 mm)
4 Mangueira com diâmetro interior de1,0 pol. (25 mm) ou 1,5 pol. (38 mm)	15 Circuito ventilado com válvula deretenção de 0,75 pol. (19 mm)
5 Sanita de maceração	16 Encaixe da ventilação
6 Abastecimento de água doce	17 Mínimo de 8,0 pol. (203 mm)
7 Linha de água doce com diâmetrointerior de 0,5 pol. (13 mm)	18 Inclinação Tmaxima
8 Abastecimento de agua do mar	19 Intervalo de linhas do mar
	20 Estática

5 Especificações

5.1 Dimensões

7120, 7160 (sanita padrão)

(Figura 3 na página 2)

7220, 7260 (sanita marinha compacta)

1 14,8 pol. (375 mm)

2 15,0 pol. (381 mm)

3 19,0 pol. (483 mm)

4 13,8 pol. (349 mm) de alta da sanita

5 13,8 pol. (349 mm)

6 10,0 pol. (254 mm)

7 28,75 pol. (730 mm) com tampa da sanita levantasada

(Figura 3 na página 2)

1 13,3 pol. (337 mm)

2 14,5 pol. (368 mm)

3 18,8 pol. (476 mm)

4 12,3 pol. (311 mm) de alta da sanita

5 13,8 pol. (349 mm)

6 10,0 pol. (254 mm)

7 26,3 pol. (667 mm) com tampa da sanita levantada

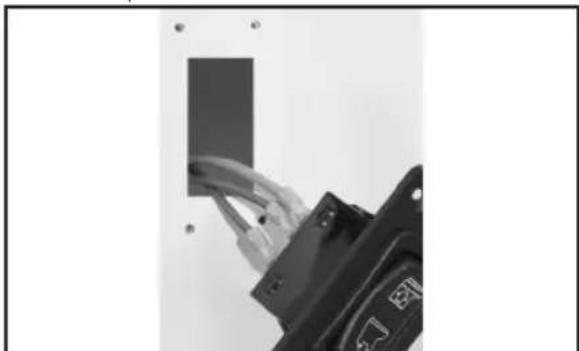

Painel do interruptor de descarga Dometic (Figura 4 na página 2)

1 3,25 pol. (83 mm)

2 1,625 pol. (41 mm)

5.2 Materiais

Casa de banho Cerâmica vitrea
Base da sanita Polipropileno
Painel do interruptor de descarga Domatic	Poliestireno (DFS-1F ou DFS-2F); ou alumínio com revestimento em pó (DFST)

5.3 Requisitos mínimos do sistema

Elétrico Consumo de corrente	20 amps /12 VDC; 10 amps /24 VDC
Disjuntor 25 amps /12 VDC; 15 amps /24 VDC
Cabling	Calibre 12 Até 25 pés (7,6 m) de circuito total
Abastecimento de água	Tamanho de adaptação ID do tubo de abastecimento	0,5 pol. NPT - sanita de descarga de agua doce
		ID de 0,75 pol. - sanita de descarga de agua natural
	Taxa de fluxo	2,0 gpm /7,6 lpm miniimo - descarga de agua doce
Descarga Diário metro interno	1,5 pol. (38 mm) ou 1,0 pol. (25 mm)
Percurso horizontal2	40 pés (12,2 m) máximo
Percurso vertical2	4 pés (1,2 m) máximo

1 Consulte as diretrizes ABYC para obter mais informações. 2 As distâncias de percurso horizontal e verticais não são cumulativas. Verifique o fluxo de descarga adequado no caso de a instalação se encontrar próximo de um destes limites.

6 Instalação

Determine se o abastecimento de água para a sanita será de água doce ou água do mar, acima ou abaixo da LINHA de água da embarcação e siga as instruções adequadas para a instalação.

6.1 Sistema acima da LINHA DE ÁGUA

Para obter detalhes sobre a disposição, consulte "Sistema acima da LINHA de água" na página 51.

A seguinte informação é importante:

• A borda da sanita tem de estar, no mínimo, a 8,0 pol. (203 mm) acima da LINHA de água mais elevada possível em posição totalmente inclinada.
• Os circuitos ventilados têm de estar, no mínimo, a 8,0 pol. (203 mm) acima da LINHA de água mais elevada possível em posição totalmente inclinada. Para um funcionamento ideal da sanita, instale o circuito ventilado o mais próximo de 8,0 pol. (203 mm) de altura possível.
• Coloque os circuitos ventilados perto do centro da embarcação para minimizar a flutuação da altura da LINHA de água.
• A elevação máxima da bomba de água do mar é de 4 pés (1,2 m).
• A altura de descarga máxima é de 4 pés (1,2 m).

6.2 Sistema abaixo da LINHA de água

Para obter detalhes sobre a disposição, consulte "Sistema abaixo da LINHA de água" na página 52.

A seguinte informação é importante:

• O circuito ventilado de 0,75 pol. (19 mm) tem de utilizar uma válvula de bico de pato ou uma válvula solenoide elétrica normalmente aberta.
• Os circuitos ventilados têm de estar, no mínimo, a 8,0 pol. (203 mm) acima da LINHA DE ÁGUA mais elevada possível em posição totalmente inclinada. Para um funcionamento ideal da sanita, instale o circuito ventilado o mais próximo de 8,0 pol. (203 mm) de altura possível.
• Os circuitos ventilados não devem exceder um máximo de 2 pés (0,6 m) acima da LINHA DE ÁGUA.
• Coloque os circuitos ventilados perto do centro da embarcação para minimizar a flutuação da altura da LINHA de água.
• A elevação máxima da bomba de água do mar é de 4 pés (1,2 m).

(1,2 m).

6.3 Tubagem de entrada

ADVERTÊNCIA: perigo de inundação.

Não ligue a LINHA de entrada de descarga de água do mar a um sistema de pressurização de água doce. Isto irá resultar numa bomba de água doce que funciona continuamente, o que pode eventualmente fazer transbordar a sanita e inundar a embarcação. O incumprimento deste aviso poderá resultar em morte ou ferimentos graves.

Não ligue o tubo de entrada de água do mar à entrada de um sistema de água potável a bordo de forma alguma. Isto pode provocar a contaminação do SISTEMA DE ÁGUA POTÁVEL. Se desejar usar água doce, adquira a versão da sanita com descarga de água doce ou providencie um reservatório de água doce separado que forneça água apenas para a sanita. O incumprimento deste aviso poderá resultar em morte ou ferimentos graves.

Certifique-se de que instala um circuito ventilado que não impeça o fluxo de água necessário para a sanita quando se faz uma descarga. Recomenda-se um tipo de solenoide elétrico.

1. Instale a válvula e a LINHA de entrada de água (não fornecidas).
2. Utilize uma válvula de entrada de fluxo total de 3/4 pol. (19 mm) e uma mangueira com diâmetro interno de 3/4 pol. (19 mm). Siga as instruções de instalação do fabricante da válvula.
3. Certifique-se de que a válvula de entrada está sempre abaixo da LINHA de água do mar, em todas as condições de inclinação total. - Certifique-se de que não há vincos nem obstruções em todas as ligações da mangueira de entrada.

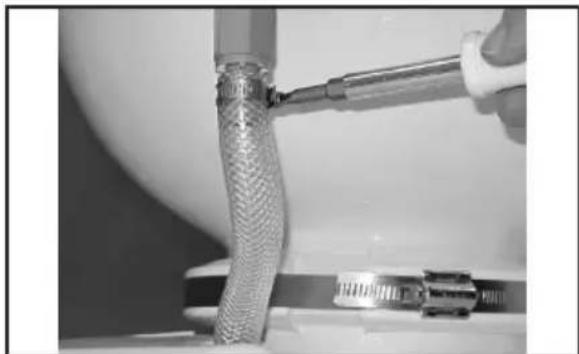

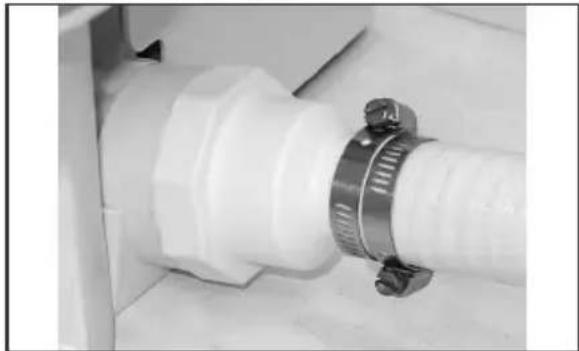

4. Utilize duas braçadeiras de aço inoxidável para mangueiras em cada ligação.
5. Forneça suporte a cada 3 pés (0,9 m) ao longo do percurso da mangueira de entrada para limitar o movimento. Mantenha as mangueiras o mais curtas possível. Elimine quaisquer descidas ou pontos baixos que possam impedir o fluxo.
6. Instale o filtro de entrada de água (não fornecido).
7. Recomenda-se a utilização de um filtro de rede 100 entre a válvula de entrada e a sanita com descarga de água do mar.
8. Instale a válvula de retenção de entrada para instalações acima da linha de água (não fornecida).
9. Uma válvula de retenção deve ser instalada na linha de abastecimento para garantir que a bomba de água do mar da sanita permanece preparada entre descargas. A válvula de retenção deve estar localizada o mais próximo possível da válvula de entrada. Ver "Sistema acima da linha de água" na página 51.
10. Instale um circuito ventilado (não fornecido).
11. Se o rebordo da sanita for inferior a 8,0 pol. (203 mm) acima da linha de água mais elevada possível em qualquer ponto de inclinação, corte ou carregamento, é necessário instalar um circuito ventilado de 3/4 pol. (19 mm) na mangueira de entrada entre a válvula de entrada e a sanita. Ver "Sistema abaixo da linha de água" na página 52.
12. É necessário posicionar o circuito ventilado, no mínimo, a 8,0 pol. (203 mm) acima da linha de água mais elevada possível em todas as condições de inclinação, corte ou carregamento.

1. Instale a LINHA de entrada de água (não fornecida).
2. Utilize uma mangueira flexível com diâmetro interno de 0,5 pol. (13 mm) com um encaixe NPT de 1/2 pol. ligados à válvula de água da sanita.
3. Instale uma válvula de corte na LINHA de

entrada (não fornecida). - Para limpeza e manutenção da sanita.

6.4 Tubagem de saída

1. Instale a válvula e a mangueira de saneamento de saída (não fornecidas).
2. Utilize uma mangueira flexível e uma válvula de fluxo total de 1,0 pol. (25 mm) ou 1,5 pol. (38 mm) para encaminhar os resíduos para um depósito coletor com uma bomba de descarga, ou encaminhe diretamente para o mar. Siga as instruções do fabricante da válvula. -Certifique-se de que a válvula de saída de resíduos está na popa e acima da válvula de entrada de água. -A tubagem de saída não deve ter vincos nem obstruções.
3. Utilize braçadeiras de aço inoxidável para mangueiras em cada ligação.
4. Forneça suporte ao longo de todo o percurso da mangueira para limitar o movimento e as cargas laterais nas ligações. -Mantenha as mangueiras o mais curtas possível. Elimine quaisquer descidas ou pontos baixos que possam impedir o fluxo.
5. Instale o circuito da mangueira de descarga perto da sanita (não fornecido).
6. Para evitar água na sanita, faça um circuito com 12,0 pol. (300 mm) de altura na LINHA de descarga o mais próximo possível da sanita. Ver "Sistema acima da LINHA de água" na página 51.
7. Instale um circuito ventilado (não fornecido).
8. Para conhecer as localizações recomendadas de circuitos de descarga ventilados ligados a componentes do sistema que se encontram abaixo da linha de água, ou que possam estar a menos de 8,0 pol. (203 mm) acima da LINHA de água mais elevada possível em posição totalmente inclinada, consulte a Figura 7 e a Figura 8.
9. Os circuitos ventilados têm de estar posicionados, no mínimo, a 8,0 pol. (203 mm) acima da LINHA DE ÁGUA mais elevada possível em posição totalmente inclinada.

6.5 Sanita e interruptor de descarga

1. Desembale cuidadosamente a sanita, a mangueira de abastecimento de água, o encaixe de descarga e o material de fixação. Ver Figura 1.
2. Coloque a sanita no local pretendido no piso. Se necessário, rode a sanita para que o alojamento da bomba do triturador não interfira com as paredes ou para que se enquadre na disposição pretendida da canalização. Ver Figura 2.
3. Confirme se está disponível uma folga adequada para as ligações da tubagem, bem como para a sanita e a tampa na posição levantada.
4. Marque o piso onde a sanita será instalada.
5. (Opcional) Se for necessário posicionar a bomba do triturador e a base inclinada para que a sanita não fique virada na direção errada, rode a parte superior da sanita para a posição correta.

9 Desapertar a banda de compressão

a. Desaperte a banda de compressão o suficiente para deslizar por baixo da braçadeira de plástico inferior.

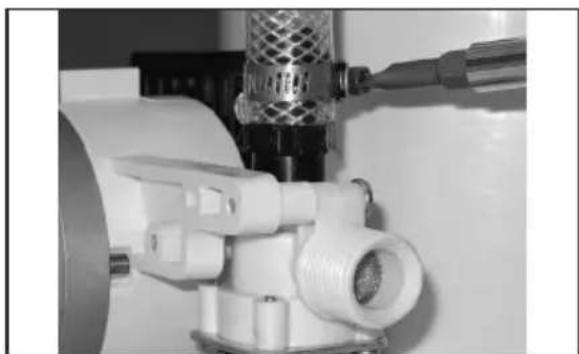

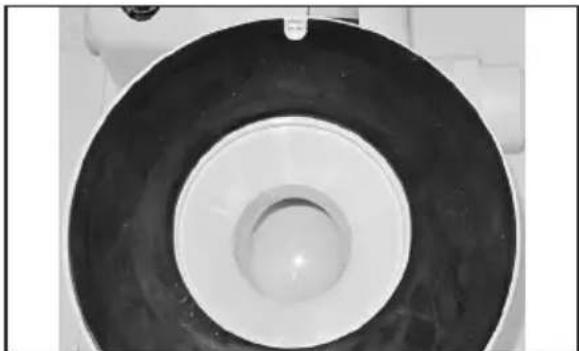

10 Retirar as braçadeiras de plástico

b. Retire as braçadeiras de plástico superior e inferior.

c. Levante a sanita. Certifique-se de que o encaixe na junta de borracha preta assenta à volta do pino raso na base da sanita e permanece centrado entre a taça e a base. d. Rode a sanita para a posição pretendida e pouse-a na junta. e. Volte a colocar as braçadeiras de plástico e a banda de compressão entre a parte superior da sanita e a base. f. Junte as braçadeiras na parte da frente da sanita. Haverá um espaço entre as braçadeiras e a sanita. g. Com o parafuso da banda de compressão posicionado numa braçadeira (e não no espaço entre as braçadeiras), aperte a banda de compressão a 65 in. lbs (7,3 N-m).

1. Ligue a mangueira de abastecimento de água entre a válvula de retenção ou adaptador e a válvula de água (modelo com descarga de água doce) ou a bomba de água (modelo de descarga de água do mar) na base. Ver Figura 2.

a. Corte a mangueira de abastecimento com um comprimento que não permita torção quando for ligada. b. Retire a cobertura de plástico da bomba. Ver Figura 2.

12 Apertar a braçadeira da mangueira

c. Utilize a braçadeira de mangueira para fixar a mangueira à válvula de água (modelo de água doce) ou ao encaixe com rebarba da bomba (modelo de água do mar). d. Passe a extremidade solta da mangueira de abastecimento através do orifício da cobertura de plástico. e. Baixe e coloque a tampa na bomba do triturador.

13 Ligar a mangueira de abastecimento de água

f. Ligue a mangueira de abastecimento de água à válvula de retenção de descarga no rebordo com a braçadeira da mangueira.

1. Planeie as ligações elétricas, o fornecimento de água e as tubagens de descarga de acordo com uma disposição adequada do sistema de sanita. Ver "Disposições do Sistema de Sanita" na página 51.
2. Crie orifícios de acesso para a tubagem e as fontes elétricas da sanita.

14 Prender a sanita ao piso

1. Coloque a sanita na posição final e fixe-a ao chão com fixadores de cabeça sextavada e anilhas nas partes laterais e na traseira da base.
2. Planeie a localização do interruptor de descarga para não molhar as ligações e os fios elétricos.
3. Utilize o Modelo do interruptor (embalado separadamente) para marcar a localização dos fixadores e do orifício de acesso do interruptor.

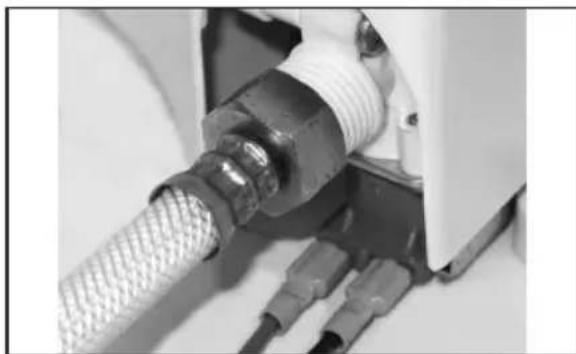

15 Orifício de acesso do interruptor

1. Corte o orifício de acesso do interruptor.
2. Desligue a alimentação elétrica.
3. Encaminhe o fio positivo de cobre trançado (tamanho de acordo com as normas ABYC) do disjuntor ou fusível para o orifício de acesso do interruptor.
4. Se o Sistema de sanita inclui um Sistema de monitorização do depósito da série DTM, consulte "Sistema de sanita com monitor do depósito e relé de corte" na página 58.

Consulte o diagrama da cablagem no verso da lista de peças.

1. Encaminhe o fio vermelho da bomba do triturador para o orifício de acesso do interruptor.
2. Encaminhe o fio do orifício de acesso do interruptor para a válvula de água elétrica

na parte inferior da sanita (modelo de água doce).

1. Ligue os fios de acordo com o diagrama com os conectores de encaixe adequados.
2. Fixe o interruptor de descarga na parede com os parafusos fornecidos.
3. Ligue os fios de terra da bomba do triturador e da válvula elétrica (apenas modelos de água doce) à cablagem de terra da embarcação, de acordo com o diagrama da cablagem. Providencie fio adicional na sanita para que seja facilmente removida do piso em caso de manutenção.
4. Encaminhe o abastecimento de água e a tubagem de descarga da embarcação para a sanita. Ver "Disposições do Sistema de sanita" na página 51.

16 Braçadeiras na mangueira de descarga

1. Ligue firmemente todas as mangueiras de descarga com as braçadeiras de aço inoxidável, com os parafusos em posição oposta.
2. Lubrifique os conectores e as mangueiras com massa lubrificante de silicone para fazer a ligação da mangueira.

AVISO: Não utilize a sanita com o abastecimento de água desligado. Podem ocorrer danos nos componentes internos.

1. No caso de um Modelo com descarga de água do mar, abra o abastecimento de água e descarregue as válvulas de drenagem.
2. No caso de um Modelo de água doce, ligue o abastecimento de água.
3. Verifique se existem fugas de água em todas as ligações.
4. Ligue a alimentação elétrica da sanita.
5. Prima o interruptor de descarga e verifique se existem fugas. Se ocorrer uma fuga, aperte a ligação.
6. Fixe as coberturas de plástico aos fixadores de montagem no piso.

6.6 Sistema de sanita com monitor do depósito e relé de corte

As sanitas Dometic MasterFlush configuram com sistemas de monitorização de depósitos DometicDTM (disponíveis em separado) para desligar a alimentação elétrica da sanita quando o depósito coletor está cheio. Isto evita o enchimento excessivo do depósito coletor. Consulte o DIAGRAMA da cablagem do Sistema de sanita na lista de peças.

1. Encaminhe o fio de alimentação de entrada do relé de depósito cheio do painel DTM para o local do interruptor de descarga.
2. Siga as instruções de instalação do interruptor de descarga na página 56, quando no passo 10.

7 Eliminação

Coloque o material da embalagem nos recipientes de lixo reciclável apropriados, sempre que possível. Consulte um centro de reciclagem ou revendedor especializado para obter detalhes sobre como descartar o produto de acordo com todos os regulamentos nacionais e locais aplicáveis.

8 Informações de garantia

Consulte as secções que se seguem para se informar sobre a garantia e o suporte de garantia nos EUA, no Canadá e em todas as outras regiões.

8.2 Países da região Ásia-Pacífico (APAC)

Se o produto não funciona como previsto, contacte o revendedor ou a filial do fabricante no seu país (consulte a contracapa deste manual de instruções para encontrar os endereços web para localizar a região ou o revendedor). A garantia aplicável ao seu produto é de UM ano.

Para fins de reparação ou de garantia, terá de enviar também os seguintes documentos:

• Uma cópia da fatura com a data de aquisição
• Um motivo de reclamação ou uma descrição da falha

8.2.1 Válido apenas para a Austrália

Os outros produtos incluem garantias que não podem ser excluídas nos termos da Lei de Proteção dos Consumadores australiana. O consumidor tem direito a substituição ou reembolso em caso de defeito importante, bem como a indemnização em caso de outras perdas ou danos razoavelmente previsíveis. Além disso, o consumidor tem igualmente direito a que os bens sejam reparados ou substituídos, caso estes não sejam de qualidade aceitável e o defeito não constitua um defeito importante.

8.2.2 Válido apenas para a Nova Zelândia

A presente política de garantia está sujeita às condições e garantias obrigatórias conforme estipulado pela Lei de Garantias dos Consumadores de 1993 (Nova Zelândia).

8.2.3 Todas as outras regiões

Aplica-se o prazo de garantia legal. Se o produto estiver com defeito, contacte o representante do fabricante ou revendedor da

sua região (consulte a contracapa deste manual de instruções para encontrar os endereços web para localizar a região ou o revendedor).

Para fins de reparação ou de garantia, terá de enviar também os seguintes documentos:

• Uma cópia da fatura com a data de aquisição
• Um motivo de reclamação ou uma descrição da falha

Tenha em atenção que as reparações feitas por si ou por não profissionais podem ter consequências sobre a segurança e anular a garantia.
