MasterFlush MF 7220 - Toilet DOMETIC - Gratis brugsanvisning og manual

Produkttype	Marine toilet med makuleringspumpe
Mærke	Dometic
Model	MasterFlush MF 7220
Mål (kompakt skål)	Længde 13,3 tommer (337 mm), bredde 14,5 tommer (368 mm), højde 18,8 tommer (476 mm), sædehøjde 12,3 tommer (311 mm)
Materialer	Glaskeramik (skål), polypropylen (base), polystyren eller aluminium (kontaktpanel)
Strømforsyning	12 V DC (20 A) eller 24 V DC (10 A)
Strømforbrug	20 A / 12 V DC ; 10 A / 24 V DC
Anbefalet afbryder	25 A / 12 V DC ; 15 A / 24 V DC
Skyltype	Elektrisk med integreret makuleringspumpe
Vandforsyning	Ferskvand (NPT 1/2 tommer tilslutning) eller havvand (slange 3/4 tommer indvendig diameter)
Minimum vandgennemstrømning (ferskvand)	2 gallon/min (7,6 l/min)
Udledningsdiameter	1,5 tommer (38 mm) eller 1,0 tommer (25 mm)
Maksimal vandret rørlængde	40 fod (12,2 m)
Maksimal lodret rørlængde	4 fod (1,2 m)
Hovedfunktioner	Elektrisk skyl, affaldsmakulering, pumpning til tank eller ekstern udledning, fjernbetjent skylleknap
Tilsigtet brug	Både (marine), over eller under vandlinjen
Vedligeholdelse og rengøring	Detaljerede instruktioner i manualen (regelmæssig rengøring, inspektion af tilslutninger og klemmer)
Sikkerhed	Risiko for oversvømmelse, elektrisk stød eller brand; følg advarsler og lokale regler
Reservedele	Fås hos Dometic (brug kun originale dele)
Garanti	Se betingelser på Dometic.com (begrænset garanti, varierer efter region)

Ofte stillede spørgsmål - MasterFlush MF 7220 DOMETIC

Hvilken type strømforsyning er nødvendig til MasterFlush MF 7220?

Toilettet fungerer på 12 V DC (20 A) eller 24 V DC (10 A). En afbryder på 25 A (12 V) eller 15 A (24 V) anbefales.

Kan jeg bruge havvand til skylningen?

Ja, model MF 7220 er kompatibel med havvandsforsyning. I så fald skal du bruge en slange med 0,75 tommer (19 mm) indvendig diameter og installere en passende tilbageløbsventil og ventileret sløjfe.

Hvordan installerer jeg den ventilerede sløjfe for at undgå tilbageløb?

Den ventilerede sløjfe skal placeres mindst 8 tommer (203 mm) over den højest mulige vandlinje. Brug en 0,75 tommer (19 mm) sløjfe med tilbageløbsventil til systemet under vandlinjen.

Makulerer produktet affald?

Ja, toilettet er udstyret med en makuleringspumpe, der makulerer affaldet, før det pumpes til en opsamlingstank eller direkte ud.

Hvad er sædehøjden på model MF 7220?

Sædehøjden er 12,3 tommer (311 mm) (kompakt skål).

Kan jeg tilslutte havvandsskylningen til et ferskvandssystem under tryk?

Nej, det er ikke tilladt. Tilslutning til et ferskvandssystem under tryk kan medføre overløb og oversvømmelse. Brug kun en dedikeret forsyning.

Hvordan vedligeholder jeg makuleringspumpen?

Vedligeholdelse er beskrevet i manualen: rengør jævnligt pumpen og vandindtagssien (100 mesh anbefales). Kontroller klemmer og pakninger.

Hvad er den maksimale længde for udledningsslangen?

Den maksimale vandrette længde er 40 fod (12,2 m) og den maksimale lodrette længde er 4 fod (1,2 m). Disse længder kan ikke kombineres.

Hvad gør jeg, hvis opsamlingstanken er fuld?

Brug en Dometic DTM tankniveaumåler (valgfri) og et stoprelæ for at afbryde strømmen til toilettet og forhindre overfyldning.

Hvor finder jeg den fulde brugsanvisning?

Brugsanvisningen kan downloades gratis på notice-facile.com i PDF-format. Du kan også scanne QR-koden i hurtigstartguiden.

BRUGSANVISNING MasterFlush MF 7220 DOMETIC

Monteringsvejledning 83

SV

Kvarntoalett

Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger SKAL opbevares sammen med dette produkt.

Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledning samt i overensstemmelse med alle gældende love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre skader på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdateringer af produktvejledningen samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se www.dometic.com for de nyeste produktinformationer.

Indhold

1 Relaterede dokumenter. 83 2 Forklaring af symboler og sikkerhedsinstruktioner. 83 3 Korrekt brug 84 4 Generelle henvisninger 85 5 Specifikationer. 86 6 Montering 87 7 Bortskaffelse. 92 8 Garantioplysninger. 92

1 Relaterede dokumenter

Du kan finde startvejledningen online på http://qr.dometic.com/bejZbz

Du kan finde betjeningsvejledningen online på http://qr.dometic.com/beetav

2 Forklaring af symboler og sikkerhedsinstruktioner

Denne vejledning indeholder sikkerhedshenvisninger og instruktioner, der hjælper dig med at eliminere eller reducere risikoen for ulykker og skader.

2.1 Genkend sikkerhedshenvisninger

Dette er sikkerhedsadvarselssymbolet. Det bruges til at advare dig om potentielle fysiske skader. Overhold alle sikkerhedsmeddelelser, der følger dette symbol, for at undgå mulig personskade eller dødsfald.

2.2 Forstå signalord

Et signalord vil identificere sikkerhedsmeddelelser og meddelelser om skade på ejendom og vil også angive graden eller niveauet af farens alvor.

ADVARSEL

Angiver en farlig situation, som kan medføre dødsfald eller alvorlig personskade, såfremt den ikke undgås.

VIGTIG: Bruges til at adressere praksis, der ikke er relateret til fysisk personskade.

Angiver yderligere information, der ikke er relateret til fysisk personskade.

2.3 Supplerende direktiver

For at reducere risikoen for ulykker og personskade skal du overholde følgende anvisninger, før du fortsætter med at montere eller servicere dette apparat:

Læs og følg alle sikkerhedshenvisninger og instruktioner.

• Læs og forstå disse instruktioner, før du betjener eller udfører service på dette produkt.
• Dometic anbefaler, at en kvalificeret marinetekniker eller elektriker installerer eller servicerer dette produkt. Forkert installation kan medføre beskadigelse af udstyr, personskade eller dødsfald. Installationen skal overholde alle gældende lokale og nationale regler.

2.4 Generelle sikkerhedsmeddelelser

• Hvis toilettet er forbundet med et gennemskrogsbeslag, skal der monteres korrekt monterede spjældventiler i alle rør, der er forbundet med gennemskrogsbeslag. Der skal være nem adgang til spjældventiler for alle brugere af toilettet eller sekundære ventiler, der er monteret i slanger, hvor de er let tilgængelige. Alle ventiler skal være ventiler med fuld boring og af maritim kvalitet. Det anbefales ikke at lukke portventilerne med skrue.
• Hvis toilettet er forbundet med et gennemskrogsbeslag, skal alle fleksible slanger være af marin sanitetskvalitet og skal sikres til et beslag (såsom dem ved spjældventilen, den ventilerede sløjfe eller toilettet) med to snekkedrevne slangebåndsklemmer i rustfrit stål ved hver tilslutning. Forbindelser skal kontrolleres ofte for integritet.
• Hvis toiletkanten er mindre end 8 tommer (20 cm) over den højest mulige vandlinje på noget som helst tidspunkt (under alle forhold med krængning, belastning eller trimning) og er forbundet med alle gennemskrogsbeslag, skal der monteres korrekt placerede ventilerede sløjfer i indsugningen (i tilfælde af forbindelse med råvand) eller afløbsrørene for at forhindre potentiel tømning af havvand ind i båden. Ventilerede sløjfer skal være udstyret med en indbygget kontraventil, der tillader luft i

• Hvis toilettet bruger råvand til skylning på et hvilket som helst tidspunkt, må der ikke monteres en råvandspumpe, der styres af en automatisk betjent kontakt. Hvis den indbyggede vandventil eller eventuelle rørforbindelser lækker, vil den automatisk betjente pumpe starte og risikere at oversvømme båden.
• Tilslut ikke et toilet til skylning med ravand (model 7160, 7260) til et indbygget trykvandssystem.
• Før du påbegynder noget arbejde på dette produkt, skal du sikre dig, at al elektrisk strøm til enheden er blevet slukket, og at søhanerne er i lukket eller slukket position.

ADVARSEL: Fare for elektrisk stød og/eller brand.

Følg alle lokale bestemmelser for elektriske installationer.

VIGTIG: Overfyldning af holdingtanken kan medføre alvorlig beskadigelse af kloakeringssystemet, f.eks. brud på holdingtanken og frigørelse af tankindholdet ind i Iensen. For at undgå denne mulighed anbefaler Domatic, at der anvendes et relæ til nedlukning ved fuld tank. Signalet for fuld tank fra holdingtanken kan genereres af en valgfri Domatic DTM01C-tankmonitor eller et DTM04-tankmonitorsystem med fire niveauer.

Følg alle lokale bestemmelser for tømning af affaldstanken.

3 Korrekt brug

Findelingstoilettet (i det følgende benævnt toilet eller produkt) er et toilet med elektrisk udskylning, der findeler affald og pumper det enten til en holdingtank eller et andet oplagrings-/bortskaffelsessystem for spildevand eller over bord. Ved hjælp af en fjernskyllekontakt giver toilettet brugeren mulighed for at tilføre vand til kummen (før eller efter skylning) og skylle toilettet ved at trykke på en knap. Dette toilet er designet til brug ved maritime anvendelser og er kun egnet til det tilsigtede formål og den tilsigtede anvendelse i overensstemmelse med disse instruktioner.

Denne vejledning giver information, der er nødvendig for korrekt montering af toilettet. Dårlig montering og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig

ydeevne og mulige fejl. Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:

• ukorrekt samling eller forbindelse inklusive for høj spænding, ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke stammer fra producenten
• ændringer på produktet uden udtrykkelig tilladelse fra producenten
• brug til andre formål end dem, der er beskrevet i vejledningen.

Domatic forbeholder sig ret til at ændre produktets udseende og produktspecifikationer.

4 Generelle henvisninger

Billederne brugt i dette dokument er kun til referenceformål. Komponenter og komponentplaceringer kan variere afhængigt af specifikke produktmodeller. Målinger kan variere ±0,38 tommer (10 mm).

4.1 Komponenter

Emballagens indhold (Figur 1 på side 2)

1 Findelingstoilet 2 DFS-2F skyllekontakt (standard - toilet til skylning med ferskvand) 3 DFS-1F skyllekontakt (standard - toilet til skylning med råvand) 4 1,5 tommer (38 mm) tommebeslag 5 Monteringssæt til gulvmontering 6 Vandforsyningsslangesæt

Reservedele[]

Lynstartvejledning

ikke vist

Toiletkomponenter (Figur 2 på side 2)

1 Kantskylleventil (ferskvandstoilet) eller adapter (råvandsmodel) 2 Vandforsyningsslange 3 Findelingspumpe (under plastdæksel) 4 Elektrisk vandventil (råvandsmodel) 5 Placering af produkt-id-mærkat

Toilet med direkte udledning over bord (Figur 5 på side 3)

1 Søventil 2 Slange med indvendig diameter på 1,0 tommer (25 mm) eller 1,5 tommer (38 mm) 3 Lav en sløjfe på 12,0 tommer (305 mm) over gulvet for at sikre, at vandet bliver i kummen 4 Findelingstoilet 5 Ferskvandsforsyning Ferskvandsslange med indvendig diameter på 0,5 tommer (13 mm) 6 Fra ferskvandsforsyning 7 Havvandsforsyning 8 Slange med indvendig diameter på 0,75 tommer (19 mm) 9 Kontraventilen sikrer, at pumpen forbliver spædet

Toilet med udledning fra holdingtank (Figur 6 på side 3)

1 Søventil 2 Tilføj ventileret sløjfe, hvis holdingtanken er under vandlinjen 3 Ventilationsbeslag 4 Afløbspumpe 5 Udluftningsfilter 6 Holdingtank (afskåret visning) 7 Afløb på dækket 8 Valgfri vedligeholdelse ved fuld tank 9 Slange med indvendig diameter på 1,0 tommer (25 mm) eller 1,5 tommer (38 mm) 10 Lav en sløjfe på 12,0 tommer (305 mm) over gulvet for at sikre, at vandet bliver i kummen

11 Findelingstoilet

12 Ferskvandsforsyning Ferskvandsslange med indvendig diameter på 0,5 tomer (13 mm)

13 Fra ferskvandsforsyning

14 Havandsforsyning

15 Slange med indvendig diameter på 0,75 tomer (19 mm)

16 Kontraventilen sikrer, at pumpen forbliver spædet

4.2.2 System under vandlinjen

Toilet med direkte udledning over bord

(Figur 7 på side 3)

1 Søventil

2 1,0 tommer (25 mm) eller 1,5 tommer (38 mm) ventileret sløjfe

3 Ventilationsbeslag

4 Slange med indvendig diameter på 1,0 tommer (25 mm) eller 1,5 tommer (38 mm)

5 Findelingstoilet

6 Ferskvandsforsyning

7 Ferskvandsslange med indvendig diameter på 0,5 tommer (13 mm)

8 Havvandsforsyning

9 Slange med indvendig diameter på 0,75 tommer (19 mm)

10 0,75 tommer (19 mm) ventileret sløjfe med kontraventil

11 Ventilationsbeslag

12 8,0 tommer (203 mm) minimum

13 Maksimal kraengning

14 Vandlinjeområde

15 Statik

Toilet med udledning fra holdingtank (Figur 8 på side 4)

1 Søventil

2 Tilføj ventileret sløjfe, hvis holdingtanken er under vandlinjen

3 Ventilationsbeslag

4 Afløbspumpe

5 Udluftningsfilter

6 Holdingtank (afskåret visning)

7 Afløb på dækket

8 Valgfri vedligeholdelse ved fuld tank

9 Ventilationsbeslag

10 Slange med indvendig diameter på 1,0 tommer (25 mm) eller 1,5 tommer (38 mm)

11 Findelingstoilet

12 Ferskvandsforsyning Ferskvandssslange med indvendig diameter på 0,5 tommer (13 mm)

13 Havvandsforsyning

14 Slange med indvendig diameter på 0,75 tommer (19 mm)

15 0,75 tommer (19 mm) ventileret sløjfe med kontraventil

16 Ventilationsbeslag

17 8,0 tommer (203 mm) minimum

18 Maksimal kraengning

19 Vandlinjeområde

20 Statik

5 Specifikationer

5.1 Mål

7120, 7160 (standardkumme)

(Figur 3 på side 2)

1 14,8 tommer (375 mm)

2 15,0 tommer (381 mm)

3 19,0 tommer (483 mm)

4 13,8 tommer (349 mm) sædehøjde

5 13,8 tommer (349 mm)

7220, 7260 (kompakt maritim kumme)

6 10,0 tommer (254 mm)

7 28,75 tommer (730 mm) sædebraet er oppe

(Figur 3 på side 2)

Dometic-skyllekontaktpanel

1 13,3 tommer (337 mm)

2 14,5 tommer (368 mm)

3 18,8 tommer (476 mm)

4 12,3 tommer (311 mm) sædehøjde

5 13,8 tommer (349 mm)

6 10,0 tommer (254 mm)

7 26,3 tommer (667 mm) sædebraet er oppe

(Figur 4 på side 2)

1 3,25 tommer (83 mm)

2 1,625 tommer (41 mm)

5.2 Materialer

Toilet Glaskeramik
Toiletbund Polypropylen
Dometic-skylle-kontakpanel	Polystyren (DFS-1F eller DFS-2F) eller pulverlakeret aluminium (DFST)

Elektrisk Strøm- forbrug	20 A /12 VDC; 10 A /24 VDC
Strømaf- bryder	25 A /12 VDC; 15 A /24 VDC
Ledninger¹	12 gauge op til 7,6 m samlet kredsløb

Vandfor-syning	Monterings-størrelseForsynings-slange-ID	0,5 tommernPCT - toilet tilskylining medferskvand
		0,75 tommernID - toilet tilskylining medravand
	Flowhastig-hed	2,0 gpm/7,6 lpmminimum -skylining medferskvand
Afladning	Indvendig diameter	1,5 tommern(38 mm) eller 1,0 tommern(25 mm)
	Vandret kørsel2	Maks. 12,2 m
	Lodret kørsel2	Maks. 1,2 m

1 Se ABYC-retningslinjer for yderligere oplysninger. 2 Vandrette og lodrette kørselsafstande er ikke kumulative. Kontroller, om der er tilstrækkeligt med tommeflow, hvis installationen nærmer sig en af disse grænser.

6 Montering

Find ud af, om vandforsyningen til toilettet er ferskvand eller havvand, over eller under fartøjets vandlinje, og følg derefter de relevante instruktioner til monteringen.

6.1 System, der er over vandlinjen

Du kan finde yderligere oplysninger om indretningen på "System over vandlinjen" på side 85.

Følgende oplysninger er vigtige:

• Kanten på toiletkummen skal være mindst 8,0 tommer (203 mm) over den højest mulige vandlinje ved fuld krængning.
• Ventilerede sløjfer skal være mindst 8,0 tommer (203 mm) over den højest mulige vandlinje ved fuld krængning. Optimal toiletdrift kræver, at du monterer den ventilerede sløjfe så tæt på en højde på 8,0 tommer (203 mm) som muligt. Anbring ventilerede sløjfer nær badens midte for at minimere udsving i vandlinjehøjden.
• Det maksimale havvandspumpeløft er 4 ft (1,2 m). Den maksimale trykhøjde er 4 ft (1,2 m).

6.2 System, der er under vandlinjen

Du kan finde yderligere oplysninger om indretningen på "System under vandlinjen" på side 86.

Følgende oplysninger er vigtige:

Den ventilerede sløjfe på 0,75 tommer (19 mm) skal enten anvende en andenaesventil eller en elektrisk normalt åben magnetventil. - Ventilerede sløjfer skal være mindst 8,0 tommer (203 mm) over den højest mulige vandlinje ved fuld krængning. Optimal toiletdrift kræver, at du monterer den ventilerede sløjfe så tæt på en højde på 8,0 tommer (203 mm) som muligt. - Ventilerede sløjfer må ikke overstige maksimalt 0,6 m (2 ft) over vandlinjen. Anbring ventilerede sløjfer nær badens midte for at minimere udsving i vandlinjehøjden. - Det maksimale havvandspumpeløft er 4 ft (1,2 m). Den maksimale trykhøjde er 4 ft (1,2 m).

6.3 Indløbsrørsystem

ADVARSEL: Fare for oversvømmelse.

Tilslut ikke indløbsslangen til et toilet til skylning med havvand til et trykvandssystem med ferskvand. Dette vil resultere i en ferskvandspumpe, der kører konstant, hvilket muligvis kan få toiletkummen til at gå over sine bredder og oversvømme baden. Manglende overholdelse af denne advarsel kan medføre dødelige eller alvorlige kvæstelser.

ADVARSEL: Fare for kontamineret vand.

Tilslut ikke på nogen måde indløbsslangen til et toilet til skylning med havvand til et integreret drikkevandssystem. Dette kan forårsage kontaminering af drikkevandssystemet. Hvis du ønsker ferskvand, kan du købe versionen af toilettet med ferskvandsskyling eller sørge for en separat ferskvandstank, der kun

forsyner toilettet med vand. Manglende overholdelse af denne advarsel kan medføre dødelige eller alvorlige kvæstelser.

Sørg for at installere en ventileret sløjfe, der ikke forhindrer den nødvendige vandgennemstrømning til toilettet, når det skyller. Det anbefales at anvende en elektrisk magnetspoletype.

6.3.1 Modeller til skylning med havvand

1. Montér søventil og indløbsvandslangen (medfølger ikke).
2. Brug en 3/4 tommer (19 mm) søventil med fuld gennemstrømning og en 3/4 tommer (19 mm) fleksibel slange med indvendig diameter. Følg monteringsanvisningerne fra producenten af søventilen.
3. Sørg for, at indløbsventilen altid er under havvandslinjen under alle forhold med fuld krængning.
4. Sørg for, at alle indløbsslangetilslutninger ikke har skarpe bøjninger eller begrænsninger.
5. Brug to slangeklemmer af rustfrit stål ved hver tilslutning.
6. Støt slangen for hver 3 ft (0,9 m) langs indløbsslangen for at begrænse bevægelse. - Hold slangeføringerne så korte som muligt. Fjern afrit eller lave steder, der kan hindre gennemstrømning.
7. Monter vandindløbsfilteret (medfølger ikke).

Det anbefales at bruge et 100-mesh-filter mellem indløbsventilen og toilettet til skylning med havvand.

1. Monter indløbskontraventilen til monteringer over vandlinjen (medfølger ikke).
2. Der skal monteres en kontraventil i indløbsslangen for at sikre, at toilettets havvandspumpe forbliver spædet mellem skylningerne.
3. Kontraventilen skal placeres så tæt som muligt på indløbsventilen. Se "System over vandlinjen" på side 85.
4. Montér en ventileret sløjfe (medfølger ikke).

Hvis toiletkanten nogensinde bliver mindre end 8,0 tommer (203 mm)

over den højest mulige vandlinje i forbindelse med krængning, trimning eller belastning, skal der monteres en 3/4 tommer (19 mm) ventileret sløjfe i indløbsslangen mellem indløbsventilen og toilettet. Se "System under vandlinjen" på side 86.

• Den ventilerede sløjfe skal placeres mindst 8,0 tommer (203 mm) over den højest mulige vandlinje under alle forhold med krængning, trimning eller belastning.

6.3.5 Modeller til skylning med ferskvand

1. Monter indløbsvandslangen (medfølger ikke). Tilslut en 0,5 tommer (13 mm) fleksibel slange med indvendig diameter og 1/2 tommer NPT-beslag til toiletvandsventilen.
2. Monter en spærreventil i indløbsslangen (medfølger ikke). Til rengøring og vedligeholdelse af toilettet.

6.4 Udløbsrørsystem

1. Monter søventilen og udløbssanitetsslangen (medfølger ikke).
2. Brug en 1,0 tommer (25 mm) eller 1,5 tommer (38 mm) søventil med fuld gennemstrømning og fleksibel slange til at føre affaldet til en beholder med en afløbspumpe eller føre det direkte over bord. Følg anvisningerne fra producenten af søventilen.
3. Sørg for, at afløbets søventil er både efter og højere end vandindløbets søventil. Udløbsrørsystemet må ikke have skarpe bøjninger eller begrænsninger.
4. Brug to slangeklemmer af rustfrit stål ved hver tilslutning.
5. Sørg for støtte langs hele slangeføringen for at begrænse bevægelse og sidebelastning på forbindelser. Hold slangeføringerne så korte som muligt. Fjern affald eller andre steder, der kan hindre gennemstrømningen.
6. Monter afløbsslangens sløjfe i nærheden af toilettet (medfølger ikke).

For at holde vandet i toiletkummen skal du lave en 12,0 tommer (300 mm) høj sløjfe i tømmeslangen så tæt på toilettet som muligt. Se "System over vandlinjen" på side 85.

1. Montér en ventileret sløjfe (medfølger ikke).
2. Du kan finde anbefalede steder for tømning af ventilerede sløjfer forbundet med systemkomponenter, der er under vandlinjen eller kan være mindre end 8,0 tommer (203 mm) over den højest mulige vandlinje ved fuld krængning i Figur 7 og Figur 8.
3. Ventilerede sløjfer skal placeres mindst 8,0 tommer (203 mm) over den højest mulige vandlinje ved fuld krængning.

6.5 Toilet- og skyllekontakt

1. Pak forsigtigt toilettet, vandforsyningsslangen, tømmebeslaget og monteringsdelene ud. Se Figur 1.
2. Anbring toilettet på det ønskede sted på gulvet. Drej om nødvendigt toilettet, så findelingspumpehuset ikke kommer i kontakt med væggene, eller så det passer til den tilsigtede VVS-indretning. Se Figur 2.
3. Kontroller, at der er tilstrækkelig frigang til rørtilslutningerne samt til sædet og brættet i hævet position.
4. Angiv på gulvet, hvor toilettet skal monteres.
5. (Valgfrit) Hvis findelingspumpen og bunden skal placeres i en vinkel, så toiletkummen ikke vender den forkerte vej, skal den øverste kumme drejes til den korrekte position.

9 Løsning af kompressionsbåndet

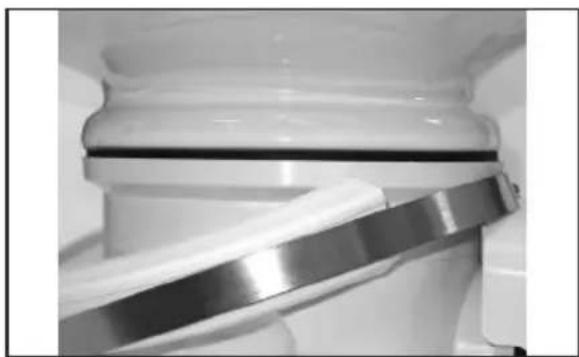

a. Løsn kompressionsbåndet lige netop nok til, at det kan glide ned forbi den nederste plastklemme.

10 Afmontering af plastklemmerne

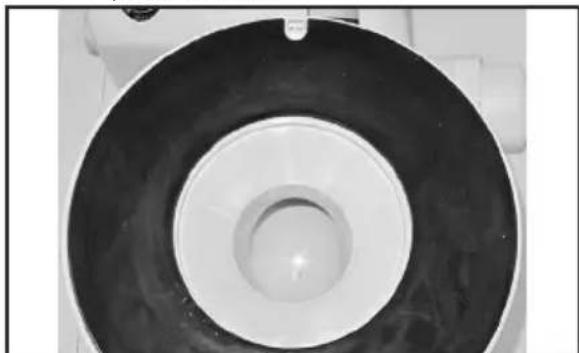

b. Afmonter de øverste og nederste plastklemmer.

11 Placering af pakningen

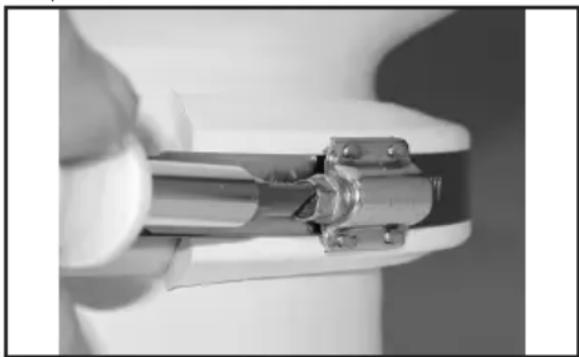

c. Løft kummen. Sørg for, at hakket i den nederste gummipakning sidder rundt om den lave tap på toiletbunden og forbliver centreret mellem kummen og bunden. d. Drej kummen til den ønskede position, og sæt den derefter ned på pakningen. e. Genanbring plastklemmerne og kompressionsbåndet mellem den øverste kumme og bunden. f. Sæt klemmerne sammen på forsiden af toiletkummen. Der vil være et mellemrum mellem klemmerne bag kummen. g. Når kompressionsbåndets skrue er placeret på en klemme (ikke i mellemrummet mellem klemmerne), skal kompressionsbåndet spændes til 65 tommer-Ibs (7,3 N-m).

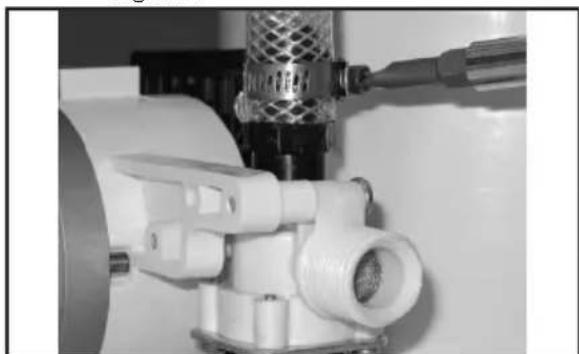

1. Tilslut vandforsyningsslangen mellem kontraventilen eller adapteren og vandventilen (model til skylning med ferskvand) eller vandpumpen (model til skylning med havvand) på bunden. Se Figur 2.

a. Klip forsyningsslangen til en længde, der ikke knækker, når den tilsluttes.

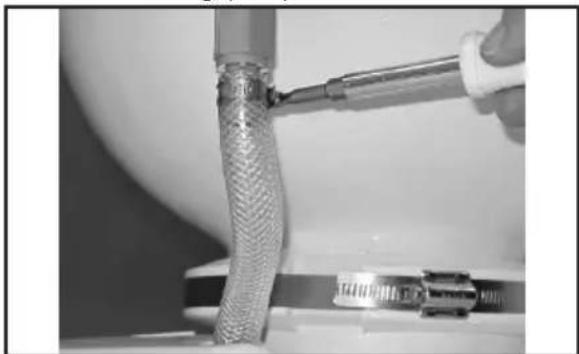

c. Brug slangeklemmen til at fastgøre slangen til vandventilen (ferskvandsmodel) eller pumpens beslag med modhagen (havvandsmodel). d. Anbring den løse ende af forsyningsslangen op gennem hullet i plastdækslet. e. Sænk og monter dækslet på findelingspumpen.

13 Tilslutning af vandforsyningsslangen

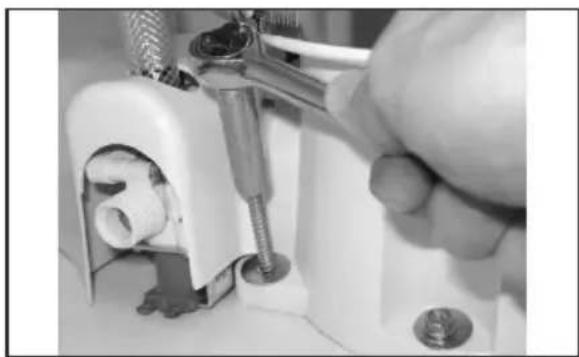

f. Tilslut vandforsyningsslangen til kantskylleventilen med slangeklemmen.

1. Planlæg de elektriske installationer, vandforsyningen og afløbsrørssystemet i henhold til det relevante toiletsystems indretning. Se "Toiletsystemets indretning" på side 85.
2. Lav adgangshuller til rørforbindelserne og de elektriske forsyninger til toilettet.

14 Fastgørelse af toilettet på gulvet

1. Anbring toilettet på dets endelige placering, og fastgør det til gulvet med sekskantede fastgørelsesanordninger og skiver på siderne og bagsiden af bunden.
2. Planlæg placeringen af skyllekontakten, så de elektriske forbindelser og ledninger ikke kan blive våde.
3. Brug kontaktskabelonen (pakkes separat) til at markere placeringen af fastgørelsesanordningerne og kontaktens adgangshul.

15 Kontaktens adgangshul

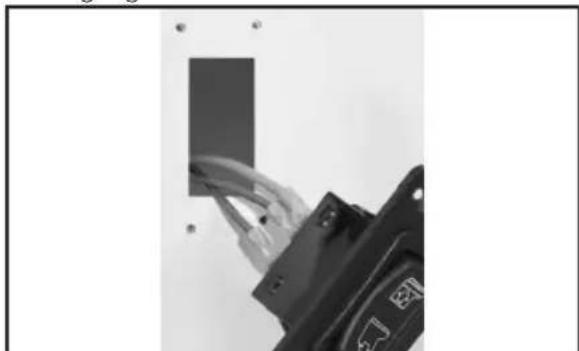

1. Skær kontaktens adgangshul ud.
2. Sluk for strømmen.
3. Før den snoede positive kobberledning (måler iht. ABYC-standarder) fra strømafbryderen eller sikringen til kontaktens adgangshul.

-Hvis toiletsystemet omfatter et tankmonitorsystem i DTM-serien, skal du se "Toiletsystem med tankmonitor og afbryderrelæ" på side 92.

Se strømskemaet på bagsiden af reservedelslisten.

1. Før den røde ledning fra findelingspumpen til kontaktens adgangshul.
2. Før ledningen fra kontaktens adgangshul til den elektriske vandventil i bunden af toilettet (ferskvandsmodel).
3. Tilslut ledningerne i henhold til diagrammet

med de relevante spadestik.

1. Fastgør skyllekontakten til væggen med de medfølgende skruer.
2. Tilslut stelledningerne fra findelingspumpen og den elektriske vandventil (kun ferskvandsmodeller) til fartøjets elektriske stelledning i henhold til strømskemaet. Sørg for ekstra ledninger på toilettet, så toilettet nemt kan fjernes fra gulvet, når der skal udføres service på det.
3. Før fartøjets vandforsyning og afløbsrørssystemet til toilettet. Se "Toiletsystemets indretning" på side 85.

16 Slangeklemmer på tømmeslangen

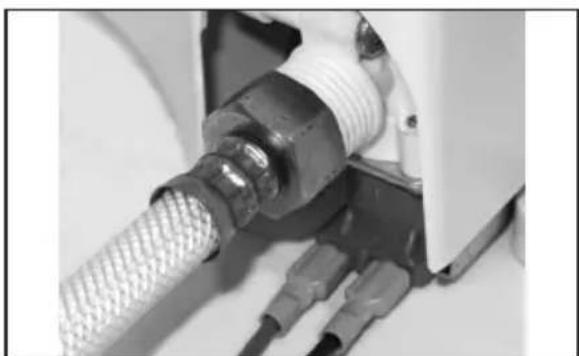

1. Tilslut alle tømmeslangerne sikkert med to slangeklemmer af rustfrit stål med skruerne placeret 180° over for hinanden.
2. Smør beslagene og slangerne med silikonefedt for at gøre slangetilslutningen lettere.

17 Tilslutning af vandforsyningen

1. Tilslut vandforsyningen til et ferskvandstoilet med et 0,5 tommer NPT-beslag.

VIGTIGT: Toilettet må ikke betjenes, hvis vandforsyningen er slået fra. Der kan opstå skader på de indvendige komponenter.

1. På en model til skylning med havvand skal du åbne for vandforsyningen og tømme soventilerne.
2. Tænd for vandforsyningen på en ferskvandsmodel.
3. Tjek ved alle tilslutninger, om der er vandlækager.
4. Tænd for strømmen til toilettet.
5. Tryk på skyllekontakten, og tjek for lækager. Hvis der opstår en lækage, skal du spænde tilslutningen.
6. Fastgør plastdækslerne til gulvmonteringsbeslagene.

6.6 Toiletsystem med tankmonitor og afbryderrelæ

Dometic MasterFlush-toiletter bruger Dometic DTM-tankmonitorsystemer (sælges separat) til at lukke for den elektriske strøm til toilettet, når holdingtanken er fuld. Dette forhindrer overfyldning af holdingtanken. Se toiletsystemets strømskema på reservedelslisten.

1. Før indgangseffektledningen fra relæet med fuld tank på DTM-panelet til skyllekontaktens placering.
2. Følg monteringsvejledningen for skyllekontakten på side 89, der starter med trin 10.

7 Bortskaffelse

Bortskaf så vidt muligt emballagen i affaldscontainerne til den pågældende type genbrugsaffald. Kontakt et lokalt genbrugscenter eller en specialforhandler for detaljer om, hvordan produktet skal bortskaffes i overensstemmelse med alle gældende nationale og lokale bestemmelser.

8 Garantioplysninger

Se afsnittene nedenfor for information om garanti og garantistøtte i USA, Canada og alle andre regioner.

8.1 USA og Canada

Begrænset garanti på Dometic.com/en-us/terms-and-conditions-consumer/warranty.

Hvis du har spørgsmål eller ønsker en gratis kopi af den begrænsede garanti, skal du kontakte:

Dometic Corporation Sanitation Customer Support Center 13128 State Route 226 Big Prairie, Ohio, USA 44611 1-800-321-9886

8.2 Asien-Stillehavet (APAC) lande

Hvis produktet er defekt, skal du kontakte din forhandler eller producentens afdeling i dit land (se bagsiden af vejledningen for webadresserne for at finde din region eller forhandler).

Garantien, der gælder for dit produkt, er på ét år.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• en kopi af regningen med købsdato
• en reklamationsgrund eller en fejlbeskrivelse.

Vores varer kommer med garantier, som ikke kan udelukkes under den australske forbrugerlov. Du er berettiget til en udskiftning eller tilbagebetaling for en større fejl og for kompensation for alle andre rimeligt forudsigelige tab eller skade. Du er også berettiget til at få varen repareret eller udskiftet, hvis varerne ikke har acceptabel kvalitet, og fejlen ikke anses for at være en større fejl.

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land eller din forhandler (se bagsiden af vejledningen for webadresserne for at finde din region eller forhandler).

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• en kopi af regningen med købsdato
• en reklamationsgrund eller en fejlbeskrivelse.

Vær opmærksom på, at egne eller uprofessionelle reparationer kan have sikkerhedsmæssige konsekvenser og kan gøre garantien ugyldig.

Toilet med tømning direkte over bord

(Billede 5 på side 3)

Toilet med tømning direkte over bord (Billede 7 på side 3)

8.2 Lande i Asien-Stillehavsområdet (APAC)

Indikerer en farlig situation, som - hvis den ikke undgås - kan resultere i alvorlige personskader, eventuelt med døden til følge.

Følg de følgende direktiver, før du fortsætter med at installere eller udføre vedligehold på dette apparat. Dette er for at reducere risikoen for ulykker og personskader:

Sørg for, at du monterer en ventilationssløjfe, som ikke hindrer nødvendig vandmængde til toilettet ved skylning. Det anbefales en elektrisk magnettype.

6.3.1 Modeller med skylning med havvand

1. Monter søkranen og indløbsvandledningen (følger ikke med).

Brug en 19 mm (3/4 tommer) søkran med fuld flyd og en 19 mm (3/4 tommer) fleksibel ID-slange. Følg installationsanvisningerne fra producenten af søkranen.

1. Monter søkranen og sanitærslangen for udløb (følger ikke med).

Brug en 25 mm (1,0 tommer) eller 38 mm (1,5 tommer) søkran med fleksibel slange for at lede afløbsvandet til en opsamlingstank med en afløbspumpe eller for at lede det direkte over bord. Følg anvisningerne fra producenten af søkranen. - Sørg for, at afløbssøkranen er både agter for og højere end søkranen for vandindløb. - Rørføringen for afløb skal ikke have nogen skarpe bøjninger eller begrænsninger. - Brug to slangeklemmer af rustfrit stål ved hver kobling. - Brug støtter langs hele slangeforløbet for at begrænse bevægelsen og sidebelastningen på koblinger. - Hold slangeforløbene så korte som mulige. Undgå nedhæng eller lave punkter, som kan hindre flyden.

1. Monter slyfen for afløbsslangen i nærheden af toilettet (følger med).

a. Klip slangen til en længde, der gør, at den ikke får en knæk, når den kobles til. b. Fjern plastdækslet fra pumpen. Se Figur 2.
