Produkttype	Elektrisk skylletoilet med makuleringspumpe
Mærke og model	Dometic MasterFlush MF 8152
Mål (standard højde)	A 467 mm, B 375 mm, C 467 mm, D 432 mm (sædehøjde), E 378 mm, F 813 mm (låg)
Mål (sænket model)	A 381 mm, B 375 mm, C 467 mm, D 349 mm (sædehøjde), E 356 mm, F 711 mm (låg)
Strømforsyning	12 V DC eller 24 V DC; afbryder 20 A / 12 V, 15 A / 24 V; ledning 12 ga (max 6,1 m)
Vandforsyning	Fleksibel tilslutning ID 13 mm; min. flow 7,6 L/min (2,0 gal/min)
Afløb	Indvendig diameter 38 mm (1,5") eller 25 mm (1"); vandret maks. 30 m, lodret maks. 3 m
Materialer	Toilet af glaseret keramik, pumpehus af glasfiberforstærket polypropylen
Hovedfunktioner	Elektronisk skylning (vægkontakt), vandtilsætning, normalt skyl, tør skål-tilstand, makuleringspumpe, automatisk afbrydelse ved fuld tank (valgfri)
Løbende vedligeholdelse	Rengøring med ikke-slibende rengøringsmiddel; månedlig kontrol af slanger, ventiler, filtre; årlig kontrol af hydraulikventilens filter
Vinteropbevaring	Brug ikke-giftig frostvæske til drikkevandssystemer; brug aldrig bilfrostvæske
Sikkerhed	Luk for hanerne ved ikke-brug; skyl ikke fremmedlegemer (servietter, bind osv.)
Garanti	1 år for privat brug, 90 dage for kommerciel brug (Nordamerika); i henhold til direktiv 44/1999/EF i Europa
Eftersalgsservice	Kontakt forhandler eller Dometic; international telefon: [phone]; e-mail: [e-mail]

Ofte stillede spørgsmål - MasterFlush MF 8152 DOMETIC

Hvordan tilføjer jeg vand til skålen?

Tryk på kontakten "Vandtilsætning" (1) og hold den nede, indtil det ønskede niveau er nået. Pas på ikke at trykke for meget for at undgå overløb.

Hvordan skyller jeg normalt?

Tryk på kontakten "Skyl" (2) og hold den nede et par sekunder efter, at spildevandet er forsvundet (ca. 5 sekunder). Makuleringspumpen aktiveres.

Hvad bruges "Tør skål"-tilstand til?

Tilstanden "Tør skål" (kontakt 3) tømmer alt vand fra skålen uden vandtilsætning, nyttig til søs for at undgå stænk. Brug den ikke til normal skylning.

Hvad gør jeg, hvis spildevandstanken er fuld?

Med afbryderrelæ-indstillingen slukkes toilettet. Tøm tanken, indtil indikatoren "fuld" slukker for at genoprette strømmen.

Hvilke genstande må ikke smides i toilettet?

Smid ikke vådservietter, hygiejnebind, kondomer, bleer, papirbægre, vatpinde, mad, hår, olier eller opløsningsmidler. Brug kun hurtigt opløseligt toiletpapir.

Hvordan vinteropbevarer jeg toilettet?

Brug ikke-giftig frostvæske til drikkevandssystemer. For et tryksat ferskvandssystem: tøm og tilsæt frostvæske/vand-blanding i tanken. For et ubehandlet vandsystem: brug en spand frostvæske og en pumpe. Brug aldrig bilfrostvæske.

Hvad gør jeg, hvis pumpen laver unormale lyde?

Det kan indikere fremmedlegemer i pumpekammeret. Luk for hanerne, og fjern derefter materialer, der blokerer pumpen.

Hvorfor løber vandet ikke eller løber langsomt?

Kontroller, at afløbsslangen ikke er klemt eller knækket, at den ikke overstiger 3 m i højden, og at pumpen eller slangerne ikke er tilstoppede.

Hvordan rengør jeg toilettet?

Brug Dometic rengøringsmiddel til toiletskål eller et ikke-slibende rengøringsmiddel. Undgå slibende, kaustiske, alkohol- eller oliebaserede produkter for ikke at beskadige interne tætninger.

Hvilke periodiske vedligeholdelser anbefales?

Månedligt: kontroller slanger, forbindelser, ventiler, kabler og filtre. Årligt: rengør hydraulikventilens filter. Ved længerevarende ikke-brug, følg beskyttelsesproceduren.

BRUGSANVISNING MasterFlush MF 8152 DOMETIC

Betjeningsvejledning 72

Macerator-toalett

Brugervejledning 80

8100 Series MasterFlush™ Toilets

Indholdsfortegnelse

DA

1 Henvisninger vedr. brug af vejledningen 72 2 Generelle sikkerhedshenvisninger 72-73 3 Korrekt anvendelse 73 4 Komponenter 74 5 Specifikationer 74-75 6 Betjening 75-76 7 Vedligeholdelse og frostsikring 76-77 8 Fejlfinding 78 9 Garanti og produktansvar 79 10 Kundeservice 79

1 Henvisninger vedr. brug af vejledningen

Forsigtig!

Sikkerhedshenvisning: Manglende overholdelse af denne henvisning kan medføre materiel skade og begrænse apparatets funktion.

Bemærk

Supplerende information om anvendelse af apparatet.

Fig. 1 A, side 2: Dette henviser til et element på en illustration. I dette eksempel komponent A på figur 1 på side 2.

2 Generelle sikkerhedshenvisninger

Producenten er ikke ansvarlig for skadeskrav, som skyldes følgende:

• Forkert montering eller tilslutning
• Beskadigelse af enheden på grund af mekanisk påvirkning
• Ændringer på enheden uden udtrykkelig skriftlig tilladelse fra producenten
• Anvendelse til andre formål end dem, der er beskrevet i driftsvejledningen

2.1 Advarsler - skibsanvendelser

Følgende erklæringer skal læses og forstås, før dette produkt installeres, vedligeholdes og/eller betjenes på en båd. Ændring af dette produkt kan medføre materiel skade.

Dometic anbefaler, at en kvalificeret skibstekniker eller -elektriker installerer eller vedligeholder dette produkt. Ukorrekt installation kan medføre beskadigelse af udstyret, kvæstelse af personer eller død. DOMETIC PÅTAGER SIG INTET ANSVAR FOR BESKADIGELSE AF UDSTYR ELLER KVÆSTELSE AF PERSONER ELLER DERES DØD, SOM KAN SKYLDES UKORREKT INSTALLATION, VEDLIGEHOLDELSE ELLER BETJENING AF DETTE PRODUKT.

Forsigtig! Fare for oversvømmelse

Hvis toilettet er tilsluttet til gennemgående armaturer, skal spjældventiler ALTID lukkes, når toilettet ikke er i brug (selv om båden ikke er under opsyn i en kort periode). Alle passagerer SKAL instrueres i, hvordan ventilerne lukkes, når toilettet ikke er i brug. Hvis dette ikke overholdes, kan det medføre oversvømmelse, som kan medføre tab af materielle værdier eller liv.

Forsigtig! Fare for oversvømmelse

Hvis toilettet bruger ferskvand til skylning og er tilsluttet direkte eller indirekte til et kommunalt vandsystem på land på NOGET SOM HELST tidspunkt, SKAL tilslutningerne til vand på land afbrydes, hvis båden ikke er under opsyn (selv om båden ikke er under opsyn i en kort periode). Hvis dette ikke overholdes, kan det medføre oversvømmelse, som kan medføre tab af materielle værdier eller liv.

Forsigtig! Fare for oversvømmelse

Før arbejde påbegyndes på dette produkt, skal al strømforsyning til enheden slukkes og spjældventilerne placeres i positionen LUKKET eller FRA. Hvis dette ikke overholdes, kan det medføre oversvømmelse, som kan medføre tab af materielle værdier eller liv.

Forsigtig!

Overfyldning af lagertanken kan medføre alvorlig beskadigelse af sanitetssystemet, som f.eks. at lagertanken brister og lukker tankens indhold ud i bunden. For at undgå denne mulighed anbefaler Dometic at bruge afbrydelsesrelæet for "fuld" tank i toiletsættets elektroniske styremodul. Signalet "fuld" fra lagertanken kan frembringes af en ekstra tankmonitor Dometic DTM01C eller et tankkontrolsystem DTM04 med fire niveauer.

3 Korrekt anvendelse

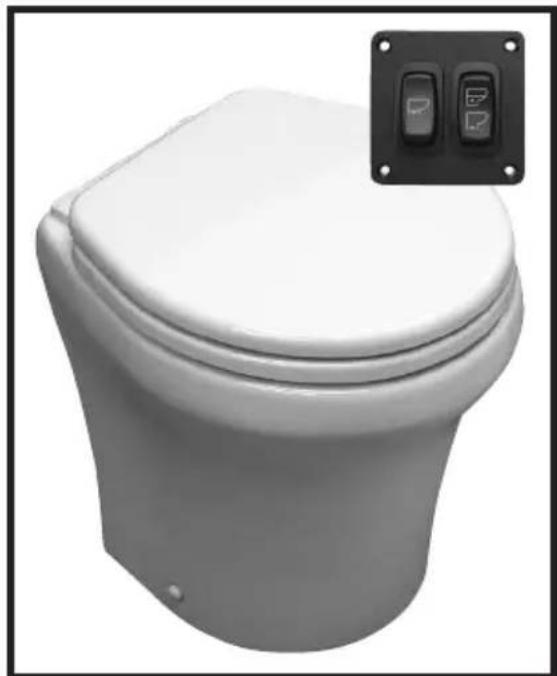

MasterFlush-toilettet i serien Domatic 8100 er et elektrisk skyllet toilet, som findeler affald og pumper det til en lagertank eller andet spildevandslager- eller -bortskaffelsessystem. Toilettet betjenes med en vægmonteret skyllekontakt og gør det muligt for brugeren at tilføre vand til kummen (før eller efter skylning) og at skylle toilettet ved at trykke på en knap.

3.1 Fordele

Nem elektronisk skylning. Tilfør vand eller skyl ved at trykke på en knap.

Valg af to vandforbrugsindstillinger. "Normal" skylning tilfører vand til kummen, mens der trykkes på knappen. "Tør kumme" bruger ikke vand under en skylning - den aktiverer kun findelingspumpen.

Fleksibel installation. Kraftig findelingspumpe bevirker, at toilettet kan placeres indtil 30 m fra eller 3 m under lagertanken eller en anden endestation for udledningsledningen.

Automatisk "fuld tank"-afbrydelse (ekstra installation - tankniveaukontrol og afbrydelsesrelæ nødvendig. Leveres separat). Når toiletsystemet i serien 8100 er tilsluttet til et niveauangivelsessystem i en lagertank, afbryder det strømmen til toilettet, når lagertanken er fuld. Denne sikkerhedsfunktion forhindrer overfyldning af lagertanken, hvilket kan medføre beskadigelse på båden.

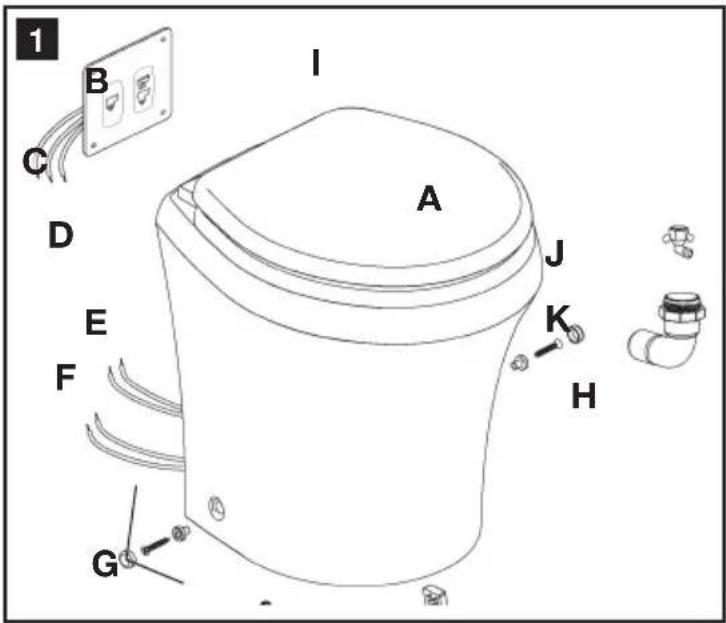

4 Komponenter

fig. 1, side 2

Ref. Beskrivelse

A Findelingstoilet

B Dometic skyllekontakt

C Elektrisk indgangsledning

D Udgangsledninger (2) til toilet

E Indgangsledninger (2) fra skyllekontakt

F Udgangsledninger (2) til stelforbindelse

G Materialesæt til gulvmontering

H Skabelon til gulvmontering

I Vægskabelon til skyllekontakt

J Vandventiladapter

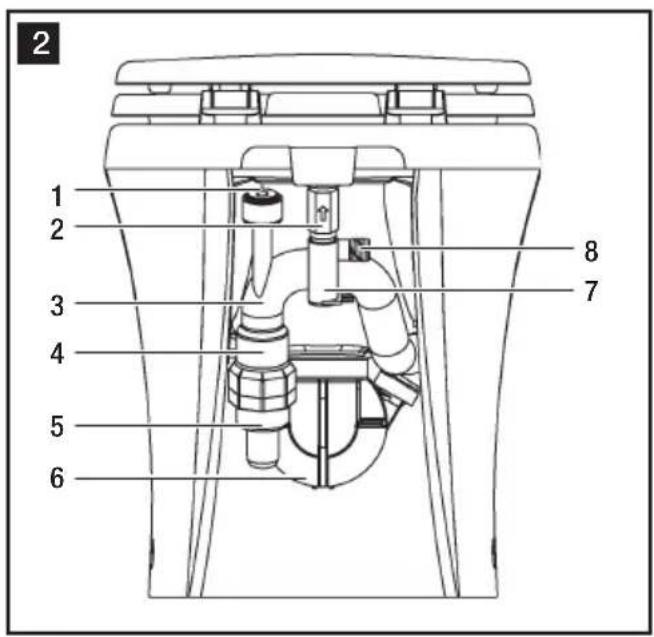

3 Udgang for udledningsløkke

4 Armatur til udledningsadapter

5 Armatur til udledningsslange

6 Findelingspumpe

7 Vandventil

8 Vandalcednng armatur - 0,5 in. NPT

Se komplet reservationsliste (pakket separat) for yderligere information.

5 Specifikationer

5.1 Materialer

Toilet: Glaseret keramik

Findelingspumpelegeme: Glasfyldt polypropylen

Dometic skyllekontaktpanel: Pulvercoat aluminium

5.2 Min. systemkrav

Strom	Brydekontakt 20 ampere/12 V DC; 15 ampere/24 V DC
	Ledningsføring 12 ga. (indtil 6,1 m/20 ft. fra kontakt)
Vandforsyning	Armatur Fleksibel vändledning med 13 mm indv. diameter
	Gennemstrømningshastighed 7,6 lpm/2,0 gpm min.
Udledning	Indv. diameter 38 mm/1,5 in. ellr 25 mm/1 in. min.
	Horizontal forskel 30 m/98 ft. maks.
	Vertikal forskel	3 m/9,8 ft. maks.

Specifikationer kan ændres uden varsel.

5.3 Mål (fig. 3, side 2)

Modeller med standardhøjde Lavprofilmodeller

Ref. Mål

A 467 mm / 18,375 in.

B 375 mm / 14,75 in.

C 467 mm / 18,375 in.

D 432 mm / 17 in. - sædehøjde

E 378 mm / 14,875 in.

F 813 mm / 32 in. - sæde låg oppe

Ref. Mål

A 381 mm / 15 in.

B 375 mm / 14,75 in.

C 467 mm / 18,375 in.

1. Tilslutning af vandforsyning til toilettet.
2. Tryk på kontakten "flush" (2), og hold den nede i mindst fem sekunder.
3. Smid flere stykker toiletpapir i kummen, og gentag proceduren. Kummen skal tømmes helt.

6.2 Normal betjening af toilettet

TILFØRSEL AF VAND TIL TOILETKUMMEN

Tryk på kontakten "tilfør vand" (1), og hold den nede, indtil det ønskede vandniveau er nået. (Tryk ikke på kontakten "tilfør vand" for længe, da det kan medføre, at vandet løber over.) Der tilføres normalt kun mere vand, når der skylles fast materiale.

SKYLNING AF TOILETTET

Tryk kontakten "skyl" (2) ned, og hold den nede i et par sekunder, efter at affaldet tømmes fra toiletkummen (ca. fem sekunder). Denne kontakt aktiverer en effektiv findelingspumpe, som løfter vand og affald fra kummen, findeler og transporterer spildevandet gennem udledningsledningen/lagertanken. Tryk på kontakten "skyl" i kortere tid for at bruge mindre vand til skylninger kun med væske.

BETJENING "TØR KUMME"

I perioder med hårdt vejr kan vandet i en toiletkumme sprøjte ud og ind i badeværelsesområdet. Tryk på kontakten "tør kumme" (3) for at tømme vandet fuldstændigt fra toiletkummen, så denne situation undgås. Der tilføres ikke vand til kummen, mens eller efter der trykkes på kontakten "tør kumme".

Forsigtig – skyl ikke affald ud med kontakten "tør kumme"!

For at opretholde ordentlig renhed og betjening af toilettet og findelingspumpen skal vandet anvendes ved hver skylning.

Forsigtig - skyl ikke fremmedlegemer ud!

Skyl kun vand, kropsligt affald og hurtigtopløseligt toiletpapir. Skyl ikke vådservietter, bind, kondomer, bleer, papirbægre, vatpinde, madrester eller væsker som f.eks. olie eller opløsningsmidler ud, da det kan medføre tilstopning eller beskadigelse af toilettet eller toiletskyllet.

Bemærk

Sørg for, at alle gæster forstår betjeningen af toilettet før brug.

6.3 Toiletbetjening, når det er tilsluttet til "fuld tank"-afbrydelsesrelæet og tankkontrolsystemet

Hvis et findelingstoiletsystem i serien Domatic 8100 har et "fuld tank"-afbrydelsesrelæ, afbrydes strømmen til toilettet, når lagertankens niveau når "fuld". For at til slutte strømmen til toilettet igen for at skylle skal lagertankens indhold tømmes eller udledes, indtil tanksignallampen "fuld" ikke længere lyser.

Anvend Domatic toiletrenser eller andre ikke-slibende bad- og toiletrensere til at vedligeholde toilettets originale, blanke udseende. Følg anvisningerne på mærkatet.

Forsigtig

Rengør ikke toilettet med slibende rengøringsmidler, ætsende kemikalier eller smøremidler og rengøringsmidler, der indeholder alkohol- eller petroleumdestillater, så det undgås at beskadige indvendige tætninger.

7.2 Regelmæssig vedligeholdelse

HVER MÅNED

1. Efterse toilet, rør og rørforbindelser, ledninger og ledningsforbindelser.
2. Åbn og luk alle rørventiler inkl. sæbeventiler.
3. Kontroller indbyggede vandfiltre og udluftede låg for blokering.

HVERT ÅR

Kontroller vandventilfilteret. Kontroller også vandventilfilteret, hvis vandet, der løber ind i toilettet, bliver utilstrækkeligt.

7.3 Ved længere perioder uden brug

Findelingstoilettet og sanitetsslangerne skal beskyttes, hvis der er brug for toilettet i et længere tidsrum (mere end to uger, især når det er varmt).

1. Skyl toilettet i "normal" modus, og tilsæt 118 ml (4 oz.) flydende, biologisk nedbrydeligt vaskemiddel (må IKKE indeholde blegemiddel eller miljøskadelige stoffer). Bemærk: Sluk strømmen til havvandspumpen, hvis der anvendes havvand til skylning, og tilfør ferskvand ved at hælde det direkte i kummen, når der skylles.
2. Skyl toilettet mindst fem gange.
3. Luk vandforsyningen til toilettet. (fortsættes på næste side)
4. Skyl toilettet uden vand. Gentag det tre gange. (Denne procedure minimerer resterende vand i findelingspumpen.)
5. Sluk strømmen til toilettet.

Følg proceduren ovenfor, hvis systemet er udsat for frost, og sørg derefter for at frostsikre det som beskrevet nedenfor.

7.4 Frostsikring

Efter afslutningen af havets sæson skal Dometic findelingstoilettet frostsikres til lagring ved at anvende drikkevandsegnet frostvæske (hvis båden eller fartøjet udsættes for frost).

Bemærk

Anvend ugiftig frostvæske, der er beregnet til drikkevandssystemer. (Se ejerens vejledning til båden eller fartøjet.)

Forsigtig

Anvend aldrig frostvæske til biler i ferskvandssystemer.

FERSKVANDSTRYKSYSTEM

1. Tøm drikkevandstanken og lagertanken.
2. Tilfør ferskvandsfrostvæske til drikkevandstanken.
3. Skyl blandingen af ferskvandsfrostvæske og vand gennem toilettet(erne) og ind i hele systemet inkl. spildevandstanken, afledningsventilforbindelser, udledningspumper, etc. Sluk strømmen til toilettet.

Hver installation er forskellig, så mængder kan variere. Brugerens vurdering er nødvendig for at sikre adækvat beskyttelse.

RÅVANDSSYSTEM

Nødvendige dele: • Slange, som passer til råvandspumpen, ca. 1 m lang

• En beholder
• Luk indgangs- og udledningsventilerne. Se risici forbundet med fare for oversvømmelse i denne vejledning.
• Sluk strømmen til toilettet.
• Afbryd og tøm indgangsslangen og de indbyggede filtre.
• Forbind slangen med råvandspumpens indgang.
• Placér slangen, der er forbundet med pumpeindgangen, i en spand med frostvæske.
• Tænd strømmen til toilettet, og skyl, indtil frostvæsken er fjernet fra toilettet.
• Afbryd strømmen til toilettet, og tilslut alle indgangs- og udledningsslanger igen.

8 Fejlfinding

Problem Mulig Årsag Serviceinstruktion
1. Toilettet skyller korrekt, men vendet i kummer tømnes langsomt eller slet ikke.	a. Udledningsrøret er klemt eller knækket.	a. Kontrollér udledningsrøret.
	b. Udledningsrøret er for hjit. (Husk, at alle opadgående vertikale lækker ikke må overskride en samlet hjode på 3 m (9.8 feet).)	b. Træk udledningsrøret ivgen.
	c. Findelingspumpen eller udledningsrøret er blokeret.	c. Lukøyventilerne, og fjern blok-eringen.
2. Findelingspumpen laver usæd-vanlig kraftig støj eller udloser konstant afbryderen.	a. Fremmedlegeme i pumpekam-meret.	a. Lukøyventilerne, og fjern fremmedlegemer.
3. Skylningen aktiveres ikke,+när der trykkes på skyllekontakten.	a. Lagertanken er fuld, og signalet fra tanken har afbrudt strømmen til toilettet.	a. Tøm lagertanken.
	b. Strømmen til toilettet er slukket aller afbrudt.	b. Kontrollér ledningsføringen og brydekontakteme (eller sikringeme).
	c. Der er fejl med skyllekontakten.	c. Udskift skyllekontakten.
	d. Der er fejl ved printkortet i styremodulet.	d. Udskift styremodulet.
4. IDer løber ikke nok eller ikke noget vand ind i kummer.	a. Vand Forsyningsledningen er klemt eller knækket.	a. Kontrollér vind Forsyningsledningen.
	b. Filteret i vandventilen er blokeret.	b. Fjem blokeringen ved vandventilen.
	c. Indgangsvandfiltrene er blokeret (i råvandssystemet).	c. Rengør vandfiltrene.
	d. Der er fejl ved vandventilen.	d. Udskift vandventilen.

Garantibetingelser er i overensstemmelse med EF-direktiv 44/1999/EF og de normale gældende betingelser for det pågældende land. Kontakt vores Dometic/Waeco serviceafdeling, der er anført andetsteds i denne vejledning, for garanti eller anden service. Al beskadigelse på grund af ukorrekt brug er ikke dækket af garantien.

Garantien dækker ikke ændringer på produkter eller anvendelse af reservedele, der ikke er originale Dometic-dele; garantien gælder ikke, hvis installations- og driftsinstruktionerne ikke er fulgt, og der tages intet ansvar.

Produktansvar

Produktansvaret for Dometic Group og datterselskaber omfatter ikke skader som følge af: Forkert betjening, ukorrekte ændringer eller indgriben i udstyret; uheldige påvirkninger fra miljøet, som kan påvirke udstyret selv, udstyrets direkte omgivelser eller personer i området.

Kontakt først den lokale forhandler, hvor dette produkt blev købt for at få garantiservice, eller gå til dometic.com for nærmeste forhandler.

10 Kundeservice

Der er et stærkt netværk i hele verden til at hjælpe ved service og vedligeholdelse af dit sanitetssystem. Ring til det autoriserede servicecenter i nærheden af dig fra kl. 8.00 til kl. 17.00 fra mandag til fredag.

Du kan også kontakte eller få din lokale forhandler til at kontakte den nærmeste reservedelsdistributør, så du hurtigt får svar på dit behov for erstatningsdele. De har et fuldstændigt katalog for Dometic-produktlinjen.

Telefon: [phone] USA og Canada 330-439-5550

International

Fax: [phone] USA og Canada 330-439-5567

International

C Elektrisk tilførselskabel

Brug ikke-giftig frostvæske beregnet til drikkevandssystemer. (Se vejledningen for båden eller køretøjet.)

Forsigtig

Brug aldrig frostvæske til biler i ferskvandssystemer.

TRYKSAT FERSKVANDSSYSTEM

For at få garantiservice skal du først kontakte din lokale forhandler, hvor du købte produktet, eller se domatic.com for en forhandler tæt på dig.

10 Kundeservice

Telefon: [phone] USA og Canada

330-439-5550

Internationalt
