Tip de produs	Aspirator extractor de covoare (utilizare comercială)
Marcă	Nilfisk
Model	Viper CEX410
Capacitatea rezervorului de soluție	35 L (9 gal)
Temperatura maximă a apei	50 °C (120 °F)
Lungimea cablului de alimentare (prelungitor inclus)	15 m (50 pi)
Alimentare	Rețea (priză cu împământare)
Utilizare prevăzută	Interior, curățarea covoarelor în hoteluri, școli, spitale, fabrici, magazine, birouri
Funcții principale	Pulverizare apă/detergent, periere rotativă, aspirare apă murdară
Accesorii incluse	Sabot de aspirare, perie cu role, cablu prelungitor
Întreținere zilnică	Goliți și clătiți rezervoarele, curățați duzele, verificați filtrele și peria
Întreținere lunară	Verificați uzura periei, a furtunurilor și garniturilor, lubrifiați roțile, strângeți șuruburile
Siguranță	Împământare obligatorie, nu aspirați lichide inflamabile, nu folosiți în exterior
Reparabilitate	Piese de schimb disponibile prin serviciul clienți; reparații prin centru autorizat
Greutate	Aproximativ 45 kg (estimare pentru un extractor profesional)
Dimensiuni (L x l x H)	Aproximativ 110 x 50 x 90 cm (estimare)

Întrebări frecvente - Viper CEX410 NILFISK

Cum se instalează sabotul de aspirare și peria cu role?

Pentru sabot: așezați mașina în picioare, ridicați butonul sabotului, introduceți sabotul pe furtunul de aspirare și eliberați butonul. Pentru perie: înclinați mașina, introduceți o parte a periei în suport, apoi împingeți cealaltă parte. Asigurați-vă că peria se rotește liber.

Cum se reglează înălțimea mânerului?

Țineți butonul de reglare al mânerului și rotiți-l în sens invers pentru a slăbi. Reglați mânerul la poziția dorită, apoi strângeți butonul.

Ce trebuie făcut dacă mașina nu aspiră corect?

Verificați inelul de etanșare al rezervorului de recuperare, curățați-l sau înlocuiți-l. Goliți rezervorul de recuperare, asigurați-vă că furtunul de aspirare este bine introdus și nu este deteriorat. Reduceți viteza de curățare dacă este necesar.

Cum se folosește unealta de mână optională?

Deconectați furtunul normal de aspirare de pe dom, introduceți furtunul uneltei de mână în loc. Conectați conectorul rapid în spatele mașinii. Porniți întrerupătorul de alimentare și cel al pompei/aspirării. Folosiți pârghia uneltei pentru a pulveriza, apoi aspirați.

Cum se golesc rezervoarele?

Pentru rezervorul de recuperare: utilizați furtunul de golire situat pe rezervor, deschideți capacul și lăsați să curgă. Pentru rezervorul de soluție: deconectați racordul furtunului de sub mașină și coborâți-l pentru a goli.

De ce nu se rotește peria cu role?

Verificați dacă întrerupătorul motorului periei este activat și că siguranța de protecție nu a sărit. Inspectați cureaua trapezoidală și înlocuiți-o dacă este uzată. Îndepărtați fibrele sau resturile care blochează peria.

Cum se curăță duza de pulverizare?

Demontați duza rotind-o la 90 de grade, scoateți inelul O. Clătiți cu apă caldă (max 50 °C) fără a folosi obiecte ascuțite. Reașezați inelul și duza aliniind orizontal.

Ce trebuie făcut în caz de acumulare de spumă în rezervorul de recuperare?

Utilizați o soluție anti-spumă recomandată de distribuitorul dumneavoastră. Spuma excesivă poate împiedica plutitorul să oprească motorul de aspirare și poate deteriora acesta.

Unde găsesc piesele de schimb pentru Viper CEX410?

Contactați serviciul clienți Nilfisk sau un distribuitor autorizat. Pregătiți numărul de serie și modelul mașinii. Piesele comune precum periile, curelele și filtrele sunt disponibile.

Cum se depozitează mașina după utilizare?

Goliți rezervoarele de soluție și de recuperare. Înfășurați cablul de alimentare în jurul cârligului sau al tubului mânerului. Depozitați mașina în picioare, într-un loc uscat, cu pedala apăsată pentru a ridica peria. Pliați mânerul pentru a economisi spațiu.

MANUAL DE UTILIZARE Viper CEX410 NILFISK

Noi, Nilfisk Prin prezenta declarăm pe propria răspundere, că produsul mai sus menționat este în conformitate cu următoarele standarde și directive.

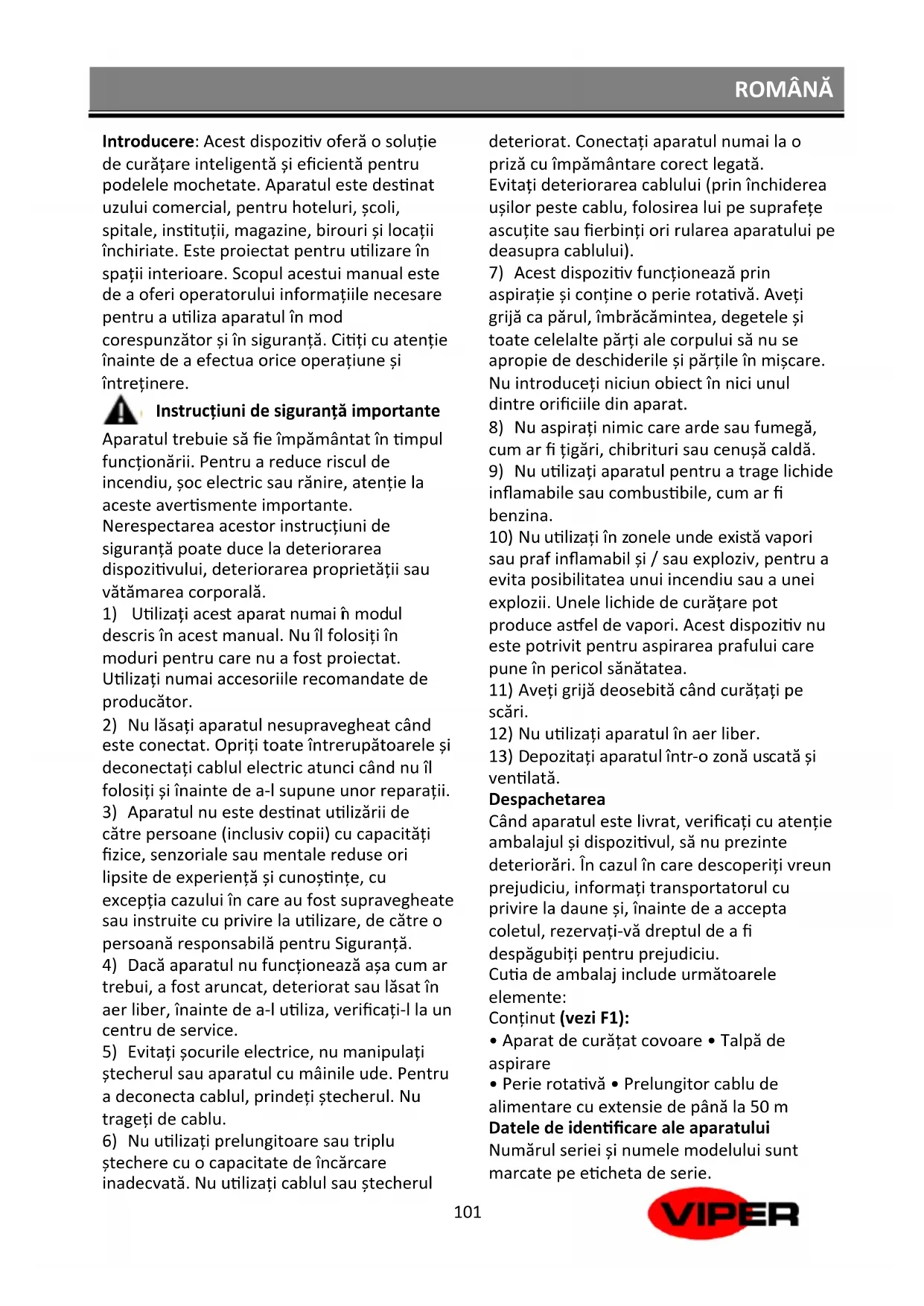

Introducere: Acest dispozitiv oferă o soluție de curățare inteligentă și eficientă pentru podelele mochetate. Aparatul este destinat uzului comercial, pentru hoteluri, școli, spitale, instituții, magazine, birouri și locații închiriate. Este proiectat pentru utilizare în spații interioare. Scopul acestui manual este de a oferi operatorului informațiile necesare pentru a utiliza aparatul în mod corespunzător și în siguranță. Citiți cu atenție înainte de a efectua orice operațiune și întreținere.

Instrucțiuni de siguranță importante

Aparatul trebuie să fie împământat în timpul funcționării. Pentru a reduce riscul de incendiu, şoc electric sau rănire, atenție la aceste avertismente importante.

Nerespectarea acestor instrucțiuni de siguranță poate duce la deteriorarea dispozitivului, deteriorarea proprietății sau vătămarea corporală.

1) Utilizați acest aparat numai în modul descris în acest manual. Nu îl folosiți în moduri pentru care nu a fost proiectat. Utilizați numai accesoriile recomandate de producător.
2) Nu lăsați aparatul nesupravegheat când este conectat. Opriți toate întrerupătoarele și deconectați cablul electric atunci când nu îl folosiți și înainte de a-l supune unor reparații.
3) Aparatul nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse ori lipsite de experiență și cunoștințe, cu excepția cazului în care au fost supravegheate sau instruite cu privire la utilizare, de către o persoană responsabilă pentru Siguranță.
4) Dacă aparatul nu funcționează așa cum ar trebui, a fost aruncat, deteriorat sau lăsat în aer liber, înainte de a-l utiliza, verificați-l la un centru de service.
5) Evitați şocurile electrice, nu manipulați ştecherul sau aparatul cu mâinile ude. Pentru a deconecta cablul, prindeți ştecherul. Nu trageți de cablu.
6) Nu utilizati prelungitoare sau triplu stechere cu o capacitate de încărcare inadecvată. Nu utilizati cablul sau stecherul

deteriorat. Conectați aparatul numai la o priză cu împământare corect legată.

Evitați deteriorarea cablului (prin închiderea ușilor peste cablu, folosirea lui pe suprafețe ascuțite sau fierbinți ori rularea aparatului pe deasupra cablului).

7) Acest dispozitiv funcționează prin aspirație și conține o perie rotativă. Aveți grijă ca părul, îmbrăcămintea, degetele și toate celelalte părți ale corpului să nu se apropie de deschiderile și părțile în mișcare. Nu introduceți niciun obiect în nici unul dintre orificiile din aparat.
8) Nu aspirați nimic care arde sau fumegă, cum ar fi țigări, chibrituri sau cenușă caldă.
9) Nu utilizati aparatul pentru a trage lichide inflamabile sau combustibile, cum ar fi benzina.
10) Nu utilizați în zonele unde există vapori sau praf inflamabil și / sau exploziv, pentru a evita posibilitatea unui incendiu sau a unei explozii. Unele lichide de curățare pot produce astfel de vapori. Acest dispozitiv nu este potrivit pentru aspirarea prafului care pune în pericol sănătatea.
11) Aveți grijă deosebită când curățați pe scări.
12) Nu utilizati aparatul în aer liber.
13) Depozitați aparatul într-o zonă uscată și ventilată.

Despachetarea

Când aparatul este livrat, verificați cu atenție ambalajul și dispozitivul, să nu prezinte deteriorări. În cazul în care descoperiți vreun prejudiciu, informați transportatorul cu privire la daune și, înainte de a accepta coletul, rezervați-vă dreptul de a fi despăgubiți pentru prejudiciu.

Cutia de ambalaj include următoarele elemente:

Continut (vezi F1):

• Aparat de curățat covoare • Talpă de aspirare
• Perie rotativă • Prelungitor cablu de alimentare cu extensie de până la 50 m Datele de identificare ale aparatului

Numărul seriei și numele modelului sunt marcate pe eticheta de serie.

Aceste informații sunt utile. Utilizați tabelul următor pentru a nota datele de identificare ale aparatului, atunci când aveți nevoie de piese de schimb.

Denimire model ....

Număr serie ....

Componentele aparatului (vezi pagina 2) 1. buton mod pulverizare 2. Cârlig cablu alimentare 3. Cablu alimentare 4. teavă mâ ner (inoxidabil) 5. rezervor soluție 6. roată spate 7. postament aparat 8. Pedală “cric” 9. buton reglare înălțime 10. Buton element aspirare 11. intrare furtun aspirare 12. cupolă 13. port de umplere 14 .logo viper 15. talpă aspirare 16. panou de control 17. accesoriu manual (opțional) 18. duză pulverizator accesoriu manual 19. conector rapid accesoriu manual 20. mâner valvă accesoriu manual 21. furtun aspirare accesoriu manual 22. colier cablu 23. panou postament 24. buton reglare mâner 25. colier furtun 26. cuplare teavă 27. teavă 28. furtun aspirare 29. rezervor recuperare furtun colector 30. accesoriu cuplu rapid 31. filtru soluție 32. ax 33. suport “cric” aparat 34. postament duză 35. duză pulverizare 36. disc de fricțiune 37. piuliță “cric” 38. ax asamblare aparat 39. perie rotativă 40. suport perie rotativă 41. clemă rezervor recuperare 42. rezervor recuperare 43. înveliș filtru flotor 44. înveliș flotor 45. filtru spumă 46. suport filtru flotor 47. capac curea trapezoidală

Instalare talpă aspirare și perie rotativă Instalare talpă aspirare (vezi F2):

1) Mai întâi, așezați aparatul în poziție verticală pe podea.
2) Ridicați butonul tălpii de aspirare.
3) Conectați talpa de aspirare la furtunul de aspirare și la baza de montare în poziția corectă.
4) Eliberați butonul tălpii de aspirare.
5) Trageți înapoi talpa de aspirare – dacă nu se mișcă, înseamnă că s-a instalat corect.
1) Plasați aparatul într-o parte.
2) Instalați un capăt al periei rotative cu fanta de fixare în suportul de montare și

Instalare perie rotativă (vezi F3):

apăsați în partea opusă pe suportul periei. Sfat: Mai întâi, presați un capăt al periei și asigurați-vă că extremitatea canelată a fost instalată pe poziție și apoi instalați celălalt capăt.

3) Dacă peria rotativă se învârte ușor, instalarea s-a făcut corect.

Manevrați direcția și reglați înălțimea tălpii de aspirare / periei rotative (vezi F4)

1) Aparatul poate regla înălțimea mânerului în funcție de statura utilizatorului sau de obișnuinta personală de operare.
2) Tineți apăsat butonul de reglare a mânerului și rotiți-l în direcția opusă pentru a slăbi mânerul.
3) Reglați mânerul în poziția dorită și strângeți butonul.

Reglare talpă aspirare/perie rotativă

Atunci când aparatul are de-a face cu covoare de diferite grosimi sau peria rotativă are un anumit grad de uzură, operatorii pot spori performanțele de curățare ale mașinii prin reglarea înălțimii tălpii de aspirare și a periei rotative (vezi F5).

1) Indicator referitor la viteza de funcționare a aparatului (0 → MAX indică viteza aparatului, de la mic la mare).
2) Indicator referitor la presiunea periei rotative (- → + indică presiunea ascendentă a periei)
3) Buton reglare talpă de aspirare. Tinând apăsat butonul de ajustare a tălpii de aspirare și rotindu-l în aceeași direcție, deplasați talpa de aspirare în sus sau în jos în poziția convenabilă.

Panou de control (vezi F6).

1. Buton alimentare 2. Buton pompă de apă
2. Buton motor aspirator 4. Siguranță motor perie rotativă 5. Siguranță motor aspirator

Operare aparat

Înainte de operare

1) Verificați integritatea cablului de alimentare și a prelungitorului. Înlocuiti cablurile deteriorate.
2) Aspirați suprafața ce urmează a fi curățată, pentru a îndepărta majoritatea resturilor solide, înainte de a utiliza aparatul pentru curățare.

Operare

Atenție: Nu lăsați firul să atingă periile rotative

1) Folosind un furtun sau o găleată, umpleți rezervorul cu apă fierbinte. (max. 120° F/50° C, capacitate 9 Gal./35L).
2) Adăugați detergentul recomandat de distribuitor.
3) Conectați la aparat cablul prelungitor din. Conectați apoi la o priză cu împământenire.
4) Apăsați butonul de pornire și butonul de aspirare/pompă.
5) Pentru a începe curățarea, apăsați comutatorul mod pulverizare și începeți să trageți aparatul înapoi. (Notă: aparatul va pulveriza numai când comutatorul pompei este pornit și comutatorul pentru mod pulverizare este apăsat.)
6) La sfârșitul traseului, eliberați butonul de pulverizare și continuați să trageți mașina înapoi pentru a aduna soluția în exces.
7) Apăsați aparatul înapoi pe roțile de transport și împingeți-l înainte pentru a începe următorul traseu.

Sfaturi pentru curățare:

1) Treceți peste suprafața de curățat în mai multe rânduri.
2) Lăsați soluția de detergent să se înmoaie timp de 5 până la 10 minute pe suprafețe foarte murdare și repetați curățarea de mai multe ori.
3) Lucrați departe de priza și de cablul de alimentare, pentru a evita deteriorarea cablului de alimentare.
4) Verificați continuu acumularea de spumă în rezervorul de recuperare. Utilizați o soluție de control al spumei recomandată de distribuitor. (Notă: Excesul de spumă nu va activa întreruperea flotorului și poate cauza deteriorarea motorului de aspirare.)
5) Dacă peria se oprește, e posibil ca aceasta să fie blocată de ceva. Deconectați cablul de alimentare, verificați peria și îndepărtați obstrucția.
6) Când rezervorul de recuperare este plin sau rezervorul de soluție este gol, trebuie să goliți rezervorul de recuperare. (consultați secțiunea referitoare la golirea rezervorului)

Operarea cu accesoriile din dotare (Vor fi folosite doar accesoriile recomandate / autorizate).

La aparat poate fi ataşat, în mod opțional, un accesoriu manual pentru curățarea tapiseriei sau a scărilor.

Operarea cu accesoriiul manual (vezi F7):

1) Scoateți furtunul normal de aspirare din cupolă.
2) Introduceți furtunul de aspirare auxiliar în cupolă, în locul furtunului normal.
3) Legați conectorul rapid pentru accesorii la cuplajul rapid aflat pe partea din spate a aparatului.
4) Porniți butonul de alimentare și comutatorul motorului de aspirare / pompei de apă.
5) Folosiți maneta de pe accesoriiul manual pentru a pulveriza soluția de detergent.
6) După finalizarea curățării, opriți comutatorul pompei de apă / motorului de aspirare și apoi apăsați declanșatorul timp de 3 secunde pentru a elibera presiunea apei din sistem.

Închidere

1) Opriti aparatul, deconectați și îndepăratați cablul de alimentare.
2) Goliți rezervorul de recuperare și rezervorul cu soluție. (vezi secțiunea golire rezervoare)

Golire rezervoare

Golire rezervor de recuperare (vezi F8):

1) Mutati aparatul într-o locatie potrivită pentru golire. (Nu uitați să protejati mediul.)
2) Tineți furtunul de evacuare al rezervorului de recuperare și coborâți-l pentru scurgere. Deschideți capacul furtunului de evacuare pentru golirea rezervorului de recuperare.
3) Puneti la loc furtunul de evacuare la loc în aparat.

Golirea rezervorului pentru soluție (vezi F9):

1) Mutați aparatul într-un loc potrivit pentru evacuare. (Nu uitați să protejați mediul)
2) Deconectați cuplajul furtunului și coborâți furtunul pentru a evacua rezervorul de soluție.
3) Conectați cuplajul furtunului la aparat.

Întreținerea aparatului

Atenție: Pentru a evita riscul de electrocutare, vă rugăm să verificați întotdeauna ca aparatul să fie deconectat înainte de a efectua orice întreținere sau reparații.

Pentru a întreține aparatul și a-i prelungi durata de viață, efectuați următoarele proceduri de întreținere.

Întreținere zilnică

1) Evacuați și clătiți rezervorul de recuperare și rezervorul pentru soluție.
2) Verificați cuploarele rapide și duzele.
Curățați dacă este necesar (Notă: Nu folosiți niciodată un obiect ascuțit pentru a curăța duzele, clătiți-le numai cu apă fierbinte) (vezi F10).
3) Scoateți filtrul flotant din rezervorul de recuperare și curățați-l cu apă (vezi F11).
4) Verificați filtrul portului de umplere și curățați-l cu apă (vezi F12).
5) Verificați filtrul pompei de apă de sub aparat și curățați-l cu apă (vezi F13).
6) Verificați peria rotativă și îndepărtați orice resturi sau fibre de covor.

Atenție: Opriți butonul de alimentare și deconectați cablul principal înainte de a verifica peria rotativă.

7) Verificați talpa de aspirare și îndepărtați orice resturi sau fibre de covor.
8) Curățați aparatul cu o cârpă moale după folosire.
9) Verificați cablul de alimentare, cablul prelungitor și furtunurile înainte de fiecare utilizare a aparatului.

Întreținere lunară

1) Verificați peria rotativă pentru orice uzură. Înlocuți-o dacă este necesar.
2) Verificați furtunurile și garniturile pentru a vedea dacă există uzuri. Înlocuiți dacă este necesar.
3) Verificați dacă aparatul prezintă scurgeri de apă.

4) Lubrifiati roțile.
5) Verificați aparatul dacă are piulițe sau șuruburi slăbite sau lipsă și, dacă este necesar, înlocuți-le.
6) Verificați cureaua trapezoidală pentru uzură. Înlocuiti dacă este necesar.

Instalare duză(vezi F14).

1. bază duză 2. Inel cauciuc de etanșeizare
2. Duză pulverizare
   După ce duza este curățată, ea trebuie instalată pe bază. Mai întâi, instalați inelul de cauciuc în poziția corectă, apoi apăsați în jos și rotiți duza la 90 de grade, aliniați duza în direcție orizontală, instalarea fiind astfel finalizată.

Depozitare

Depozitare cablu alimentare

1) Legați cablul de alimentare cu sârme speciale și depozitați-l pe cârligul din dotare (vezi F15).
2) Cablul de alimentare poate fi înfășurat și în jurul tubului mânerului (vezi F16).

Depozitare aparat

Notă: Goliți rezervorul de recuperare și rezervorul de soluție înainte de a depozita aparatul, pentru a menține rezervoarele curate și în caz de temperaturi de îngheț. Acest aparat trebuie depozitat numai în interior.

1) Depozitați aparatul în poziție verticală, într-o zonă uscată și apăsați pedala pentru a păstra peria rotativă la nivelul podelei (vezi F17).
2) Rabatați mânerul din spatele aparatului pentru a reduce spațiul de stocare (vezi F18).
3) Scoateți cupola rezervorului de recuperare pentru a permite circulația aerului.

Diagramă cabluri - vezi F19

Specificații tehnice - vezi F20

Compoziție materiale aparat și reciclare - vezi F21

Soluții pentru unele probleme curente

Atenție; Deconectați cablul principal înaintea oricărei operațiuni de intervenție.

Dacă problemele dvs. nu sunt menționate în acest tabel sau dacă aparatul nu funcționează corespunzător, vă rugăm să contactați un service autorizat.

Problemă	Soluție
Aparatul nu funcționează deloc	Conectați cablul de alimentare la o priză cu împământare
	Încercați înlocuirea cablului prelungitor
Motorul aspiratorului nu funcționează	Porniți butonul motorului
	Resetați siguranța de protecție a motorului (întrerupător circuit) de pe panoul de control
Motorul periei rotative nu funcționează	Porniți butonul motorului periei rotative
	Resetați siguranța de protecție a motorului (întrerupător circuit) de pe panoul de control
Performanță de aspirare ineficientă	Verificați inelul de etanșeizare a rezervorului de recuperare, curățați sau înlocuiți, dacă este cazul
	Goliți rezervorul de recuperare
	Asigurați-vă că furtunul aspiratorului este bine conectat
	Verificați furtunul pentru eventuale deteriorări, înlocuiți-l dacă e cazul
	Încetiniți operația de curățare
Apa nu se pulverizează	Umpleți din nou rezervorul cu soluție
	Porniți butonul pompei de apă
	Clătiți duza pulverizatorului cu apă fierbinte(max. 120°F/50°C)
	Curățați sau înlocuiți filtrul de soluție de la baza aparatului
Peria rotativă nu funcționează	Porniți butonul motorului periei rotative
	Verificați cureaua trapezoidală și înlocuiți-o dacă este deteriorată
	Verificați dacă peria este montată corespunzător
	Verificați ca peria să nu fie blocată cu fibre de covor sau alte resturi care o împiedică să se rotească.

Eliminarea:

Echipamente marcate cu simbolul unui coș de gunoi barat indică faptul că echipamentele electrice și electronice uzate nu trebuie să fie aruncat împreună cu deșeurile menajere neseparat. Pentru a evita efectele negative asupra sănătății umane și asupra mediului echipamentul trebuie să fie colectate separat la punctele de colectare desemnate.

Utilizatorii de echipamente electrice și electronice de uz casnic trebuie să utilizeze schemele de colectare municipale. Vă rugăm să rețineți că echipamentele electrice și electronice utilizate în scop comercial, nu trebuie să

fie eliminate prin intermediul sistemelor de colectare municipale. Vom fi încântați să vă informeze cu privire la opțiunile de eliminare adecvate.
